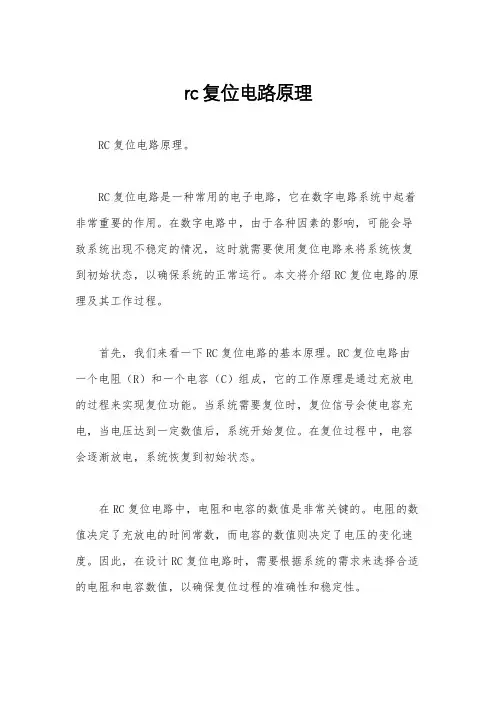

rc复位电路原理

rc复位电路原理

rc复位电路原理
RC复位电路原理。

RC复位电路是一种常用的电子电路,它在数字电路系统中起着非常重要的作用。

在数字电路中,由于各种因素的影响,可能会导致系统出现不稳定的情况,这时就需要使用复位电路来将系统恢复到初始状态,以确保系统的正常运行。

本文将介绍RC复位电路的原理及其工作过程。

首先,我们来看一下RC复位电路的基本原理。

RC复位电路由一个电阻(R)和一个电容(C)组成,它的工作原理是通过充放电的过程来实现复位功能。

当系统需要复位时,复位信号会使电容充电,当电压达到一定数值后,系统开始复位。

在复位过程中,电容会逐渐放电,系统恢复到初始状态。

在RC复位电路中,电阻和电容的数值是非常关键的。

电阻的数值决定了充放电的时间常数,而电容的数值则决定了电压的变化速度。

因此,在设计RC复位电路时,需要根据系统的需求来选择合适的电阻和电容数值,以确保复位过程的准确性和稳定性。

在实际应用中,RC复位电路通常与其他电路组件配合使用,以实现更复杂的功能。

例如,在微控制器系统中,RC复位电路常常与复位控制器相结合,以确保系统在复位时能够按照预定的步骤进行初始化。

此外,在数字通信系统中,RC复位电路也常常用于保证系统在异常情况下能够及时恢复。

总的来说,RC复位电路是一种简单而有效的电子电路,它在数字电路系统中扮演着非常重要的角色。

通过充分理解RC复位电路的原理及工作过程,我们可以更好地应用它,确保系统的稳定性和可靠性。

希望本文能够帮助读者更好地理解RC复位电路的原理,同时也能够在实际应用中发挥其作用,确保数字电路系统的正常运行。

复位电路真正作用和设计原则

复位电路真正作用和设计原则

复位电路真正作用和设计原则
复位电路的简单与复杂
复位电路,所有的数字电路系统中都存在,但是以笔者二十年经验看,不管是芯片原厂的工程师,还是电路系统厂家的工程师,鲜有人理解电路系统的复位作用,能真正理解,并恰当设计复位电路的,难得一见。

很多人,觉得这个复位电路的作用太明确了,复位电路不就是对芯片复位吗,哪有什么复杂的呢?
作用1:也是最简单的一个,就是复位系统上的芯片。

对芯片来说,复位的需求很简单,就是几ns或者几ms的低电平即可,如下图,某芯片的复位要求,上电完成后32个clock,这是多么简单的要求,一个RC复位即可。

甚至很多芯片无需复位要求,内部都有POR电路,无须外部复位,就可以正常工作。

所以,很多人在设计复位电路时,就简单的在系统上电时,输出一个复位信号,将整个系统里面有复位要求的芯片复位一遍,就算完成了。

也许这样设计也没有什么问题,但是在一些复杂。

作用2,复位可以用于修复系统,实现故障自愈。

我们在系统遇到问题时,经常会按复位按钮,来重启系统,从而达到修复系统的目的。

一些偶发性的故障,如软件出现异常挂死或者电源受到异常干扰,会导致系统进入故障状态,这时,通过复位就可以消除,这类复位有很多种。

1、看门狗复位
通过硬件心跳信号,或消息心跳信号,来监控某个系统,当系统挂死时,对其进行复位;
2、低电压复位
当电压异常低落时,对系统进行复位,很多复位芯片都具有电压监控功能,也有部分MCU有LVR功能,可以配置电压跌落到多少时,输出复位信号。

下面是某款MCU的POR和LVD功能描述,用于实现LVR。

系统进行复位;算法的读写检测。

单片机rc复位电路作用

单片机rc复位电路作用

单片机rc复位电路作用单片机RC复位电路作用一、什么是单片机RC复位电路?在单片机系统中,RC复位电路是指通过一个电阻(R)和一个电容(C)组成的复位电路。

这个电路提供了一种软件和硬件结合的方式来实现单片机的复位功能。

RC复位电路通过控制单片机的复位引脚,将其拉低或拉高来实现复位操作。

二、RC复位电路的作用是什么?RC复位电路在单片机系统中起到了非常重要的作用,主要有以下几个方面:1.软件复位触发机制RC复位电路可以通过软件控制,当单片机系统出现异常或需要复位时,软件可以通过相关操作将复位引脚拉低,从而强制执行复位操作。

这种软件复位触发机制可以让系统在出现故障或错误时快速恢复正常工作状态,提高系统的稳定性和可靠性。

2.硬件复位保护机制RC复位电路可以在单片机系统上电时自动执行复位操作,保证系统在上电后可以正确初始化。

在单片机系统上电瞬间,各个器件可能会出现不稳定的电压和电流情况,而这些不稳定因素有可能导致单片机系统无法正常启动。

RC复位电路可以通过控制复位引脚,确保系统在上电瞬间能够恢复到预定的初始状态,避免不稳定因素对系统正常工作的影响。

3.电源干扰屏蔽单片机系统中往往存在着各种电子器件,这些器件可能会受到电源线路中的电磁干扰影响,导致系统工作不稳定或出现错误。

RC复位电路的存在可以通过复位引脚将这些电磁干扰屏蔽在外,确保系统的稳定性和可靠性。

三、RC复位电路的设计考虑在设计单片机系统的RC复位电路时,需要考虑以下几个方面:1.计算合适的RC时间常数RC时间常数决定了RC复位电路的响应速度,一般需要根据实际需求来计算合适的值。

过小的时间常数会导致系统对干扰过于敏感,容易误触发复位;过大的时间常数则会导致复位响应时间过长,影响系统的反应速度。

因此,在设计RC复位电路时需要仔细选择合适的RC时间常数。

2.选择合适的复位电平和电源电压RC复位电路需要根据单片机的复位引脚输入电平要求和系统的电源电压来选择相应的电阻和电容数值。

51单片机复位电路设计方案

51单片机复位电路设计方案

51单片机复位电路设计方案单片机复位电路是一个重要的设计方案,它负责在单片机系统上电或复位时提供稳定且可靠的复位信号。

在这篇文章中,我将详细介绍关于51单片机复位电路设计方案的内容。

首先,我们需要了解什么是复位电路以及其作用。

复位电路是一种用于将电路或系统恢复到初始状态的电路。

在单片机系统中,复位电路主要用于在上电或复位时将单片机恢复到初始状态,并使其能够正常运行。

设计一个稳定可靠的51单片机复位电路需要考虑以下几个方面:1.复位信号的稳定性:复位信号应在一定时间内保持稳定,以确保单片机能够正确复位。

在电源上电或复位时,电压会有漂移或干扰,因此需要使用适当的电源抗扰动技术来确保复位信号的稳定性。

2.复位电路的响应时间:复位电路应能够在尽可能短的时间内产生复位信号,以确保单片机能够及时进入复位状态。

通常情况下,复位信号的响应时间应小于单片机的启动时间。

3.复位电路的保护机制:复位电路应具有过压、过流和电源反接保护功能,以防止由于异常情况导致单片机受损。

基于以上几个方面的要求,下面是一种常见的51单片机复位电路设计方案:1.采用稳压芯片:稳压芯片可以提供稳定的电源电压,从而保证复位信号的稳定性。

常见的稳压芯片有LM7805、LM1117等,可以根据实际需求选择合适的稳压芯片。

2.使用电源滤波元件:电源滤波元件如电容和电感可以滤除电源中的噪声和干扰,保证复位电路高质量的输出。

可以使用合适的电容和电感组合构建一个有效的电源滤波电路。

3.添加复位延时电路:复位延时电路可以延迟复位信号的产生,在电源上电或复位时给单片机一定的启动时间。

可以使用RC电路或者定时器芯片等构建复位延时电路。

4.引入保护电路:保护电路可以保护复位电路不受异常情况的干扰,常见的保护电路包括过压保护电路、过流保护电路和反接保护电路等。

可以选择合适的保护元件,如稳压二极管、保险丝等来构建保护电路。

以上是一种基于常见设计要求的51单片机复位电路设计方案,可以根据实际应用需求进行调整和改进。

单片机复位电路工作原理

单片机复位电路工作原理

单片机复位电路工作原理
单片机是一种集成了微处理器、存储器和输入输出功能的微型计算机系统,广
泛应用于各种电子设备中。

在单片机系统中,复位电路是非常重要的一部分,它能够确保单片机在启动时处于一个可靠的状态,从而保证系统的稳定性和可靠性。

复位电路的作用是在单片机系统上电或者复位时,将单片机的内部状态清零,
使其处于一个确定的初始状态,以便系统能够正常工作。

在单片机复位电路中,通常包括复位按钮、复位电路和复位控制器三个部分。

首先,复位按钮是用户手动按下的按钮,当按下复位按钮时,会引起复位电路
的动作,从而实现对单片机系统的复位。

复位按钮通常连接在单片机系统的外部,用户可以通过按下按钮来实现对系统的复位操作。

其次,复位电路是实现复位功能的关键部分,它通常由复位芯片和相关的电路
组成。

复位芯片是一种专门用于生成复位信号的集成电路,它能够监测单片机系统的电源状态和复位按钮的状态,并在需要时产生复位信号,从而实现对单片机系统的复位操作。

最后,复位控制器是单片机内部的一个模块,它接收来自复位电路的复位信号,并对单片机的内部状态进行清零操作,以确保系统处于一个可靠的初始状态。

复位控制器通常包括复位向量和复位延时两个部分,复位向量用于指示系统复位时的初始状态,而复位延时则用于确保系统在复位后能够稳定运行。

总的来说,单片机复位电路通过复位按钮、复位电路和复位控制器三个部分共
同工作,能够确保单片机系统在启动时处于一个可靠的状态,从而保证系统的稳定性和可靠性。

在实际的单片机系统设计中,合理设计和实现复位电路是非常重要的,它能够有效地提高系统的可靠性和稳定性,从而确保系统能够正常工作。

单片机复位电路的作用

单片机复位电路的作用

单片机复位电路的作用随着科技的不断进步,单片机已经成为了现代电子设备中必不可少的一部分。

单片机是一种可以实现多种功能的集成电路,它在电子设备中的使用范围非常广泛,包括计算机、通信、控制、测量等多个领域。

然而,单片机在使用过程中也会遇到一些问题,比如程序出现异常、芯片电源电压波动等,这些问题都可能导致单片机无法正常工作。

为了解决这些问题,单片机复位电路应运而生。

一、单片机的复位在单片机中,复位是指将整个系统恢复到初始状态的过程。

当单片机出现异常或故障时,复位可以让单片机重新启动,以恢复正常工作状态。

复位电路是单片机系统中非常重要的一部分,它可以在单片机系统出现故障时,自动将单片机复位到初始状态,以确保单片机正常工作。

二、复位电路的作用复位电路是单片机系统中一个非常重要的组成部分,它的作用主要有以下几个方面:1.保证单片机系统启动时处于正确状态单片机系统启动时,各个模块之间的时序关系非常重要,如果某个模块启动时出现异常,就会导致整个系统无法正常工作。

复位电路可以在单片机系统启动时,将所有模块都复位到初始状态,确保系统处于正确的启动状态。

2.保证单片机系统在运行过程中的稳定性单片机系统在运行过程中,可能会受到很多干扰,如电源电压波动、电磁干扰等。

这些干扰可能会导致单片机系统出现异常,影响系统的稳定性。

复位电路可以在单片机系统出现异常时,自动将单片机复位到初始状态,以保证系统的稳定性。

3.保证单片机系统在程序出现异常时的恢复能力在单片机系统运行过程中,程序出现异常是非常常见的情况。

如果程序出现异常,可能会导致单片机系统无法正常工作。

复位电路可以在程序出现异常时,自动将单片机复位到初始状态,以恢复系统的正常工作。

三、复位电路的实现单片机复位电路可以采用多种实现方法,下面介绍几种常见的复位电路实现方法:1.电源复位电路电源复位电路是一种简单的复位电路,它通过检测电源电压的变化来实现复位。

当电源电压降低到一定程度时,复位电路会自动将单片机复位到初始状态。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

复位电路的作用
在上电或复位过程中,控制CPU的复位状态:这段时间内让CPU保持复位状态,而不是一上电或刚复位完毕就工作,防止CPU发出错误的指令、执行错误操作,也可以提高电磁兼容性能。

无论用户使用哪种类型的单片机,总要涉及到单片机复位电路的设计。

而单片机复位电路设计的好坏,直接影响到整个系统工作的可靠性。

许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象,这主要是单片机的复位电路设计不可靠引起的。

基本的复位方式
单片机在启动时都需要复位,以使CPU及系统各部件处于确定的初始状态,并从初态开始工作。

89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。

当系统处于正常工作状态时,且振荡器稳定后,如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上,则CPU就可以响应并将系统复位。

单片机系统的复位方式有:手动按钮复位和上电复位
1、手动按钮复位
手动按钮复位需要人为在复位输入端RST上加入高电平(图1)。

一般采用的办法是在RST端和正电源Vcc之间接一个按钮。

当人为按下按钮时,则Vcc的+5V电平就会直接加到RST端。

手动按钮复位的电路如所示。

由于人的动作再快也会使按钮保持接通达数十毫秒,所以,完全能够满足复位的时间要求。

图1 图2
2、上电复位
AT89C51的上电复位电路如图2所示,只要在RST复位输入引脚上接一电容至Vcc端,下接一个电阻到地即可。

对于CMOS型单片机,由于在RST端内部有一个下拉电阻,故可将外部电阻去掉,而将外接电容减至1µF。

上电复位的工作过程是在加电时,复位电路通过电容加给RST端一个短暂的高电平信号,此高电平信号随着Vcc对电容的充电过程而逐渐回落,即RST端的高电平持续时间取决于电容的充电时间。

为了保证系统能够可靠地复位,RST端的高电平信号必须维持足够长的时间。

上电时,Vcc的上升时间约为10ms,而振荡器的起振时间取决于振荡频率,如晶振频率为10MHz,起振时间为1ms;晶振频率为1MHz,起振时间则为10ms。

在图2的复位电路中,当Vcc掉电时,必然会使RST端电压迅速下降到0V以下,但是,由于内部电路的限制作用,这个负电压将不会对器件产生损害。

另外,在复位期间,端口引脚处于随机状态,复位后,系统将端口置为全“l”态。

如果系统在上电时得不到有效的复位,则程序计数器PC将得不到一个合适的初值,因此,CPU可能会从一个未被定义的位置开始执行程序。

2、积分型上电复位
常用的上电或开关复位电路如图3所示。

上电后,由于电容C3的充电和反相门的作用,使RST持续一段时间的高电平。

当单片机已在运行当中时,按下复位键K后松开,也能使RST为一段时间的高电平,从而实现上电或开关复位的操作。

根据实际操作的经验,下面给出这种复位电路的电容、电阻参考值。

图3中:C:=1uF,Rl=lk,R2=10k
图3 积分型上电复位电路
专用芯片复位电路:
上电复位电路在控制系统中的作用是启动单片机开始工作。

但在电源上电以及在正常工作时电压异常或干扰时,电源会有一些不稳定的因素,为单片机工作的稳定性可能带来严重的影响。

因此,在电源上电时延时输出给芯片输出一复位信号。

上复位电路另一个作用是,监视正常工作时电源电压。

若电源有异常则会进行强制复位。

复位输出脚输出低电平需要持续三个(12/fc s)或者更多的指令周期,复位程序开始初始化芯片内部的初始状态。

等待接受输入信号(若如遥控器的信号等)。

图4 上电复位电路原理图
上电复位电路原理分析
5V电源通过MC34064的2脚输入,1脚便可输出一个上升沿,触发芯片的复位脚。

电解电容C13是调节复位延时时间的。

当电源关断时,电解电容C13上的残留电荷通过D13和MC34064内部电路构成回路,释放掉电荷。

以备下次复位启用。

四、上电复位电路的关键性器件
关键性器件有:MC34064 。

图6 内部结构框图
输入输出特性曲线:。
