机械制造工艺基础习题集答案
机械制造工艺基础习题答案
第一章绪论一.填空6.机械制造工艺是各种机械的___制造方法__ 和_过程____的总称．6.将_原材料____转变为_成品____的全过程称为生产过程．6.生产过程包括__生产准备___过程．_工艺____过程和__生产辅助___过程．6.改变生产对象的_形状____．__尺寸___及__相对位置___和__性质___等，使其成为成品或半成品_____的过程称为工艺过程．6.切削加工是用切削刀具_____从工件上切除_多余材料____的加工方法．6.规定产品或零部件_制造工艺过程____和___操作方法__等的工艺文件称为工艺规程．二．简述1.写出一般机械制造的工艺过程．答：一般机械制造的工艺过程是：金属材料经铸造、锻压或焊接制成毛坯；毛坯通过切削加工和热处理成零件；诸多零件经装配、调试和试验成合格机械。
2.为什么工艺过程在生产过程中占有重要地位？答：工艺过程是生产过程的主要部分、在生产过程中，它是直接作用于生产对象上的那部分劳动，直接影响产品的性能与质量，所以工艺过程在生产过程中占有重要地位。
第二章铸造一．填空1．将熔融金属_浇注____．__压射___或__吸入___铸型型腔中，待其凝固后而得到_一定形状和性能____铸件的方法称为铸造．2．按生产方式不同，铸造可分为_砂型____和_特种____两大类．3．常用的特种铸造有金属型_____、_压力____、_离心____和_熔模____等．4．用_型砂____制成，包括形成铸件形状的_空腔___、_型芯____和_浇冒口____的组合整体称为砂型．5．制造砂型和芯沙的材料称为造型材料_____，它包括_砂____、__粘土___、有机或无机粘结剂_____和其他附加物_____．6．用造型混合料_____及_模样____等工艺装备制造铸型的过程称为造型．造型可分为_手工____、_机器____和_自动化____．7．常见的手工造型方法有_有箱____、_脱箱____、_地坑____和_刮板____等．8．浇注系统是为填充_型腔____和_冒口____而开设于铸型的一系列通道．通道由_浇口杯____、直浇道_____、_横浇道__和___内浇道__组成．9．冒口是在铸型内储存供_补缩铸件____用_熔融金属____的空腔．一般设置在铸件的_最高处____和_最厚处____．10．浇注对铸件质量有影响的两个重要因素是_浇注温度____和_浇注速度____．11．铸件常见的缺陷有_气孔____、_缩孔____、砂眼_____、_粘砂____和_裂纹____等．12．使熔融金属在_高压____下高速_____并在_压力____下凝固的铸造方法称为压力铸造．二．判断1．砂型制作好后必须经烘干才能进行浇注．（×）2．模样和芯盒是用来制造铸型型腔和型芯的工艺装备．（√）3．铸型的分型面就是模样的分模面．（×）4．提高型砂和芯沙的可塑性，可以减轻铸件冷却收缩时的内应力．（×）5．一般情形下，直浇道截面应大于横浇道截面，横浇道截面应大于内浇道截面．（√）6．冒口的作用是保证浇注时多浇的熔融金属能顺利地溢出．（×）7．铸型浇注后应尽快进行落砂，以缩短生产周期．（×）8．铸件凝固过程中如果补缩不良会引起铸件产生缩孔缺陷．（√）9．离心铸造主要适用于铸造空心回转体铸件．（√）10．有箱造型时，砂箱是铸型的组成部分．（√）三．选择1．造成铸件表面粘砂，使清理和切削加工困难的原因是型砂（C）A．透气性不好B．退让性差C．耐火性差D．强度不够2．模样制出铸造圆角有利于（B、C）A．起模B．防止铸件产生裂纹C．造型方便D．防止铸件产生缩孔3．成形后的型芯需要烘干，烘芯的目的是（A、C）．增加型芯强度B．提高型芯耐火性C．增加型芯的透气性D．提高型芯的退让性4．防止铸件产生裂纹的方法有（B、D ）A．提高浇注温度B．提高砂型和型芯的退让性C．提高型砂的强度D．使铸件的壁厚均匀5．铸件产生砂眼缺陷的原因有（A、B、D）A．型砂强度不够B．型砂紧实度不够C．浇注温度过高D．浇注速度太快6．铸件产生粘砂缺陷的原因有（B、C）A．型砂强度不够B．型砂的耐火性差C．浇注温度过高D．浇注速度太快7．压力铸造的主要特点有（A、D）A．铸件尺寸精度高．形位误差小B．可铸造重型铸件C．适用于单件小批量生产D．可铸造形状复杂的薄壁零件8．铸造双层金属合金铸件应采用（D）A．压力铸造B．熔模铸造C．砂型铸造D．离心铸造9．铸造形状复杂的高熔点合金材质的精密小型零件的毛坯应采用（C）A．离心铸造B．压力铸造C．熔模铸造D．金属型铸造四．名词解释1．模样模样是形成铸型型腔的模具，模样用来造型，以形成铸件的外形。
机械制造工艺基础部分课后答案
a
图1
图2
图3（来自朱春来的作业）
答：点焊是用圆柱电极压紧工件，通过电流流过工件产热获得焊点。工件无为金属，金属有自身的电阻。接触电阻小时，吸热少而散热快，导致熔核偏向电阻大的一方，形成熔核偏移。可以采用特殊电极或工艺垫片来改变接触电阻。
02
点焊的热源是什么？为什么会有接触电阻？接触电阻对点焊熔核的形成有什么影响？怎样控制接触电阻的大小？
2.2.3 如何确定模锻件分模面的位置？ 答：按照以下原则确定分模面的位置 要保证模锻件能从模膛中取出。 按选定的分模面制成的锻模后，应使上、下两模沿分模面的模膛轮廓一致，以便在安装锻模和生产中容易发现错模现象，及时调整锻模的位置。 最好把分模面选在模膛深度最浅的位置处，使金属很容易充满模膛，便于取出锻件，有利于锻模的制造。 选定的分模面应使零件上所加的敷料最少。 最好使分模面为一个平面，使上、下锻模的膛深度基本一致，差别不宜过大，以便于制造锻模。
03
02
01
图2-55所示的零件的模锻工艺性如何？为什么？应如何修改使其便于模锻？
图2-55
答：工艺性不好，原因在于有突出物，不便于取模，存在着薄壁，而且没有一定的拔模斜度。 修改后的图形见教材P70，如图2-26。
02
03
04
图2-56所示的两个零件采用锤上模锻工艺成形,试选择合适的分模面。
平连杆
1.5.4 某铸件壁厚有5mm，20mm,52mm三种，要求铸件各处的抗拉强度都能达到150MPa，若选用HT150牌号的灰铸铁浇注，能否满足其性能要求？
答：由表中数据可得：
2.1.1 锡在20℃、钨在1100 ℃变形，各属于哪种变形？为什么(锡的熔点为232 ℃，钨的熔点为3380 ℃)？ 答：按照绝对温度计算。绝对温度零点是-237 ℃。 锡在20℃变形属于热变形，其T再=0.4×（232+237）K <（237+20）K； 钨在1100 ℃变形属于冷变形，其T再=0.4×(3380+237)K>(1100+237)K。
机械制造基础习题集和答案
《机械制造基础》习题集参考答案机械工程材料一．名词解释题强度：是指金属材料抵抗塑形变形和断裂的能力。
塑形:金属材料在外力作用下发生塑性变形而不破坏的能力.硬度:金属材料抵抗其他更硬物体压入表面的能力.韧性:金属材料在断裂前吸收变形能量的能力。
合金：由两种或两种以上的金属元素，或金属元素与非金属元素组成的具有金属特性的物质。
同素异构性：同一金属在不同温度下具有不同晶格类型的现象。
调质处理：指淬火及高温回火的热处理工艺。
淬硬性:钢淬火时的硬化能力.马氏体：含碳过饱和的α固溶体。
回火稳定性：钢在回火时抵抗硬度下降的能力。
二．判断正误1、细化晶粒虽能提高金属的强度，但增大了金属的脆性.( ╳）2、结构钢的淬透性，随钢中碳含量的增大而增大。
（╳ )3、普通低合金结构钢不能通过热化处理进行强化.（√）4、置换固溶体必是无限固溶体。
( ╳）5、单晶体必有各向异性。
（√）6、普通钢和优质钢是按其强度等级来区分的。
( ╳）7、过热钢经再结晶退火后能显著细化晶粒.（╳ )8、奥氏体耐热钢也就是奥氏体不锈钢。
( ╳）9、马氏体的晶体结构和铁素体的相同。
（√）10、弹簧钢的最终热处理应是淬火+低温回火。
( ╳）11、凡单相固溶体均能进行形变强化。
（√ )12、陶瓷组织中的气相能起到一定的强化作用.（╳）13、高速钢淬火后经回火可进一步提高其硬度.（√）14、马氏体的强度和硬度总是大于珠光体的。
（╳ )15、纯铁在室温下的晶体结构为面心立方晶格.( ╳）16、马氏体的硬度主要取决于淬火时的冷却速度。
（╳）17、所谓白口铸铁是指碳全部以石墨形式存在的铸铁。
（╳）18、白口铸铁铁水凝固时不会发生共析转变。
( ╳）19、铸件可用再结晶退火细化晶粒。
( √）20、冷热加工所形成的纤维组织都能使金属出现各向异性。
（√ )21、奥氏体的塑性比铁素体的高。
（√）22、白口铸铁在室温下的相组成都为铁素体和渗碳体。
（√）23、过共析钢的平衡组织中没有铁素体相。
机械制造工艺习题库及答案
机械制造工艺习题库及答案一、单选题（共52题，每题1分，共52分）1.一般孔深L与孔径D之比L/D大于( )的孔称为深孔，如车床主轴的轴向通孔等。
A、5～10B、10～50C、50～100正确答案：A2.减小表面粗糙度的措施( )。
A、增大刀具主偏角B、减小刀具刃倾角C、减小刀具后角D、增大刀尖圆弧半径E、减小刀具前角正确答案：D3.表面淬火后，工件的表层获得硬而耐磨的( )组织，而心部仍保持原来的韧性较好的组织。
A、屈氏体B、托氏体C、索氏体D、马氏体正确答案：D4.灰铸铁、可锻铸铁、球墨铸铁、蠕墨铸铁中，力学性能最好的是( )。
A、灰铸铁B、蠕墨铸铁C、球墨铸铁D、可锻铸铁正确答案：C5.滚动轴承钢可采用( )作为预备热处理。
A、去应力退火B、正火C、球化退火D、完全退火正确答案：C6.在实际生产中，对使用性能要求不高的工件，常用( )代替调质。
A、完全退火B、去应力退火C、球化退火D、正火正确答案：D7.为了改善轴类零件的综合机械性能，通常对轴进行( )热处理。
A、完全退火B、回火C、正火D、调质正确答案：D8.传动螺纹用于传递动力、运动或位移，其牙型多为锯齿形或( )。
A、矩形B、三角形C、梯形正确答案：C9.工件采用心轴定位时，定位基准面是( )。
A、心轴外圆柱面B、工件内圆柱面C、工件孔中心线D、心轴中心线正确答案：B10.切削用量对切削力的影响程度由小到大的顺序是( ),( ),背吃刀量。
①进给量② 切削速度③进给深度，正确答案是( )。
A、②③B、①②C、②①D、①③正确答案：C11.采用一般的工艺方法，下列金属材料中，焊接性能较好的是( )。
A、碳素工具钢B、可锻铸铁C、不锈钢D、低碳钢正确答案：D12.某零件采用的材料为HT200,其中200表示( )。
A、屈服强度B、塑性C、抗拉强度D、硬度正确答案：C13.划分生产类型时，对于重型零件(30kg以上),大量生产是指年产量为( )的生产。

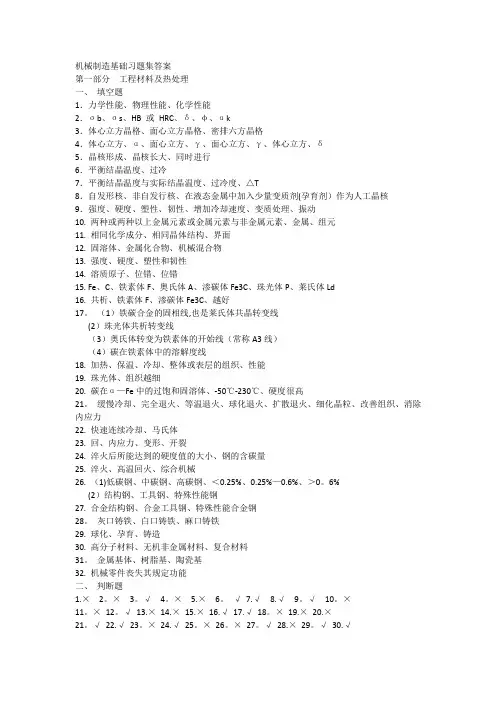

机械制造基础习题集答案(含简答题)
机械制造基础习题集答案第一部分工程材料及热处理一、填空题1．力学性能、物理性能、化学性能2．σb、σs、HB 或HRC、δ、φ、αk3．体心立方晶格、面心立方晶格、密排六方晶格4．体心立方、α、面心立方、γ、面心立方、γ、体心立方、δ5．晶核形成、晶核长大、同时进行6．平衡结晶温度、过冷7．平衡结晶温度与实际结晶温度、过冷度、△T8．自发形核、非自发行核、在液态金属中加入少量变质剂(孕育剂）作为人工晶核9．强度、硬度、塑性、韧性、增加冷却速度、变质处理、振动10. 两种或两种以上金属元素或金属元素与非金属元素、金属、组元11. 相同化学成分、相同晶体结构、界面12. 固溶体、金属化合物、机械混合物13. 强度、硬度、塑性和韧性14. 溶质原子、位错、位错15. Fe、C、铁素体F、奥氏体A、渗碳体Fe3C、珠光体P、莱氏体Ld16. 共析、铁素体F、渗碳体Fe3C、越好17。
（1）铁碳合金的固相线,也是莱氏体共晶转变线(2）珠光体共析转变线（3）奥氏体转变为铁素体的开始线（常称A3线）（4）碳在铁素体中的溶解度线18. 加热、保温、冷却、整体或表层的组织、性能19. 珠光体、组织越细20. 碳在α—Fe中的过饱和固溶体、-50℃-230℃、硬度很高21。
缓慢冷却、完全退火、等温退火、球化退火、扩散退火、细化晶粒、改善组织、消除内应力22. 快速连续冷却、马氏体23. 回、内应力、变形、开裂24. 淬火后所能达到的硬度值的大小、钢的含碳量25. 淬火、高温回火、综合机械26. （1)低碳钢、中碳钢、高碳钢、＜0.25%、0.25%—0.6%、＞0。
6%(2）结构钢、工具钢、特殊性能钢27. 合金结构钢、合金工具钢、特殊性能合金钢28。
灰口铸铁、白口铸铁、麻口铸铁29. 球化、孕育、铸造30. 高分子材料、无机非金属材料、复合材料31。
金属基体、树脂基、陶瓷基32. 机械零件丧失其规定功能二、判断题1.×2。
机械制造工艺基础复习题及答案
机械制造工艺基础复习题第1章 切削与磨削过程一、单项选择题1、金属切削过程中,切屑的形成主要是 1 的材料剪切滑移变形的结果;① 第Ⅰ变形区 ② 第Ⅱ变形区 ③ 第Ⅲ变形区 ④ 第Ⅳ变形区2、在正交平面内度量的基面与前刀面的夹角为 1 ;① 前角 ② 后角 ③ 主偏角 ④ 刃倾角3、切屑类型不但与工件材料有关,而且受切削条件的影响;如在形成挤裂切屑的条件下,若加大前角,提高切削速度,减小切削厚度,就可能得到 1 ;① 带状切屑 ② 单元切屑 ③ 崩碎切屑 ④ 挤裂切屑4、切屑与前刀面粘结区的摩擦是 2 变形的重要成因;① 第Ⅰ变形区 ② 第Ⅱ变形区 ③ 第Ⅲ变形区 ④ 第Ⅳ变形区5、切削用量中对切削力影响最大的是 2 ;① 切削速度 ② 背吃刀量 ③ 进给量 ④ 切削余量6、精车外圆时采用大主偏角车刀的主要目的是降低 2 ;① 主切削力F c ② 背向力F p ③ 进给力F f ④ 切削合力F7、切削用量三要素对切削温度的影响程度由大到小的顺序是 2 ;① f a v p c →→ ② p c a f v →→ ③ c p v a f →→ ④ c p v f a →→8、在切削铸铁等脆性材料时,切削区温度最高点一般是在 3;① 刀尖处 ② 前刀面上靠近刀刃处 ③ 后刀面上靠近刀尖处 ④ 主刀刃处加工钢料塑性材料时,前刀面的切削温度比后刀面的切削温度高,而加工铸铁等脆性材料时,后刀面的切削温度比前刀面的切削温度高;因为加工塑性材料时,切屑在前刀面的挤压作用下,其底层金属和前刀面发生摩擦而产生大量切削热,使前刀面的温度升高;加工脆性材料时,由于塑性变形很小,崩碎的切屑在前刀面滑移的距离短,所以前刀面的切削温度不高,而后刀面的摩擦产生的切削热使后刀面切削温度升高而超过前刀面的切削温度;前刀面和后刀面上的最高温度都不在刀刃上,而是离开刀刃有一定距离的地方;切削区最高温度点大约在前刀面与切屑接触长度的一半处,这是因为切屑在第一变形区加热的基础上,切屑底层很薄一层金属在前刀面接触区的内摩擦长度内又经受了第二次剪切变形,切屑在流过前刀面时又继续加热升温;随着切屑沿前刀面的移动,对前刀面的压力减小,内摩擦变为外摩擦,发热量减少,传出的热量多,切削温度逐渐下降;9、积屑瘤是在 1 切削塑性材料条件下的一个重要物理现象;①低速②中速③高速④超高速10、目前使用的复杂刀具的材料通常为 4;①硬质合金②金刚石③立方氮化硼④高速钢11、在立式钻床上钻孔,其主运动和进给运动 2 ;①均由工件来完成②均由刀具来完成③分别由工件和刀具来完成④分别由刀具和工件来完成12、进给运动通常是机床中;①切削运动中消耗功率最多的运动② 切削运动中速度最高的运动③ 不断地把切削层投入切削的运动④ 使工件或刀具进入正确加工位置的运动13、切削用量中对刀具寿命影响最大的是 1 ;①进给速度②背吃刀量③进给量④切削速度14、切削铸铁等脆性材料时,容易产生 3 切屑;①带状切屑②单元切屑③崩碎切屑④挤裂切屑15、用硬质合金刀具对碳素钢工件进行精加工时,应选择刀具材料的牌号为1 ;① YT30 ② YT5 ③ YG3④ YG8YT30 耐磨性和运行的切削速度较YT15高,但使用强度抗冲击韧性较差;适于碳素钢与合金钢的精加工,如小断面的精车精镗,精扩等;YT15 耐磨性优于YT15合金,但抗冲击韧性较YT5差;适于钢, 铸钢,合金钢中切削断面的半精加工或小切削断面精加工;YT5 在钨钴钛合金中强度,抗冲击及抗震性最好,但耐磨性较差;适于碳素钢与合金钢包括锻件,冲压件,铸铁表皮间断切削时的粗车粗刨半精刨;YG3类适合于、及其合金、非金属等材料的连续精加工和半精加工;YG8类适合于铸铁、有色金属及其合金的粗加工,也能用于断续切削;16、在背吃刀量a和进给量f一定的条件下,切削厚度与切削宽度的比值取决于p3 ;① 刀具前角② 刀具后角③ 刀具主偏角④ 刀具副偏角17、精铣铸铁箱体平面时,以下可选择的刀具材料是 ;① YG8 ② YG3 ③ YT5 ④ YT3018、精车外圆时,为了避免已加工表面被切屑划伤,应采用刃倾角 2 的外圆车刀;① λs= 0° ② λs> 0°③ λs< 0°④ λs < -10°19、砂轮的 3 是指工作表面的磨粒在磨削力的作用下脱落的难易程度;① 粒度② 疏松度③ 硬度④ 强度20、精车45钢轴,以下可选择的刀具材料是 ;① YG8 ② YT5 ③ YG3 ④ YT30二、判断题1、第Ⅲ变形区的变形是造成已加工表面硬化和残余应力的主要原因;y2、由于大部分塑性变形集中于第Ⅰ变形区,因而切削变形的大小,主要由第Ⅰ变形区的变形来衡量;y3、切屑形态的变化反映了切削变形程度的不同,如带状切屑是切削层沿剪切面滑移变形尚未达到断裂程度而形成的;y4、刀具刃倾角为正时,能保护刀尖,一般用于断续切削;n5、切屑与前刀面的摩擦与一般金属接触面间的摩擦不同,不是一般的外摩擦,而是切屑粘结部分和上层金属之间的摩擦,即切屑的内摩擦;y6、硬脆材料与金属材料的切除过程有所不同,其切除过程以断裂破坏为主;y7、切屑底层与前刀面间粘结区的摩擦是形成积屑瘤的重要成因;y8、磨粒磨损主要在低速切削条件下存在,因此,对低速切削的刀具而言,磨粒磨损往往是刀具磨损的主要原因;n9、在精车碳素钢工件时,一般应选择YT30牌号的硬质合金车刀;y10、影响切削力的因素很多,其中最主要的是刀具材料、刀具磨损、冷却润滑液;n11、切削温度是切削过程的一个重要物理量,主要影响刀具磨损和积屑瘤的产生,但对表面质量没有影响;n12、切削温度的高低不仅取决于热源区产生热量的多少,而且还取决于散热条件的好坏;y13、切削用量增加,功率消耗加大,切削热的生成加多,切削温度就会升高;y14、切削脆性材料时,由于形成崩碎切屑,故最高温度区位于靠近刀尖的后刀面上的小区域内;y15、切削用量中切削速度对刀具耐用度的影响最大,其次为切削深度,而进给量对刀具耐用度的影响最小;n16、在YG、YT类硬质合金中,钴和钛的含量越高,硬度与耐磨性越好,越适合金属的粗加工;y17、高速钢刀具具有较高的强度和韧性,刃口锋利,切削速度和耐用度都高于硬质合金;n18、砂轮的硬度是指工作表面的磨粒在磨削力的作用下脱落的难易程度,粗磨时应选用较软的的砂轮,工件材料较硬时,应选用较硬的的砂轮;n19、主切削力F c是计算机床功率及设计夹具、刀具的主要依据;y20、当切削塑性金属材料时,若切削速度较低,切削厚度较薄,则易发生前后刀面磨损;y三、问答题1、刀具的基本角度有哪几个如何定义的它们对切削加工有何主要影响2、切削层参数指的是什么与切削深度a和进给量f有什么关系p3、普通硬质合金分为哪几类简述其特点和用途;4、三个变形区有何特点各自对切屑的形成过程有什么影响5、三个切削分力是如何定义的各分力对切削加工过程有何影响6、影响刀具磨损的主要原因有哪些如何影响的7、用︒=45r κ的车刀加工外圆柱面,加工前工件直径为Φ62,加工后直径为Φ54,主轴转速n = 240 r/min,刀具的进给速度v f =96mm/min,试计算c v 、f 、a p 、h D 、b D 、A D ;8、已知某高速钢外圆车刀的标注角度为：5,6,12,10,90-===='=s o o r r λαγκκ,试画图表示之,并说明各角度的名称和定义;9、请回答W18Cr4V 、YT15、YG8三种刀具材料各属于哪类刀具材料适合加工何种工件材料可在什么样的切削条件下加工10、什么是砂轮砂轮有哪些基本特性如何选择合适的砂轮11、按以下刀具材料、工件材料、加工条件进行刀具材料的合理选择：刀具材料：YG3X 、YG8、YT5、YT30、W18G4V;工件材料及切削条件：① 粗铣铸铁箱体平面；② 粗镗铸铁箱体孔；③ 齿轮加工的剃齿工序；④ 45钢棒料的粗加工；⑤ 精车40钢工件外圆;12、什么是刀具的工作角度它们与刀具的基本标注角度有哪些不同13、切削液的主要作用有哪些如何正确地选择切削液14、主运动和进给运动如何定义与确定各自有何特点15、什么是切削用量三要素各自有何作用四、填空题1、根据摩擦情况不同,切屑与前刀面接触部分可分为两个摩擦区,即 黏结区 和 滑动区 ;2、切削力可以分解为三个分力,它们是 主切削力 力、 背向力 力和进给力力,其中主切削力消耗的功率最大, 背向力力则不消耗功率;3、在刀具的五个基本标注角度中,影响排屑方向的标注角度主要是前角 ;4、切削用量与切削力有密切关系,切削用量中对切削力影响最大的是背吃刀量;5、切削加工45钢时通常应采用 YT或YW 类硬质合金刀具;6、一次磨刀之后,刀具进行切削,后刀面允许的最大磨损量VB,称为磨钝标准 ;7、外圆车刀的主偏角增大后,会使背向力Fp 增大 ,进给力Ff减小 ;8、粗加工时,限制进给量的主要因素是切削力；精粗加工时,限制进给量的主要因素是表面粗糙度 ;9、切削用量选择的一般顺序是：先确定背吃刀量 ,再确定进给量 ,最后确定进给速度 ;10、切削加工是利用刀具和工件之间的相对运动来完成的,它包括主运动和进给运动；在切削加工中, 主运动只有一个,而进给运动可以有一个或者数个;11、切削用量三要素是指切削速度、进给速度或进给量和背吃刀量 ;12、切削脆性材料时,容易产生崩碎切屑;13、根据切屑形成过程中变形程度的不同,切屑的基本形态可分为：带状切屑、挤裂切屑、单元和崩碎切屑四种基本类型; 14、刀具磨损的原因主要有磨磨粒磨损、黏结磨损、扩散磨损和氧化磨损等;15、切削液的主要作用是冷却、润滑、清洗和排屑和防锈 ;第2章制造工艺装备一、单项选择题1、半闭环控制的数控系统的反馈检测元件一般安装在 3 ;①工作台上②滚珠丝杠上③伺服电机轴上④机床主轴上2、工件的定位就是使 2①不同批工件逐次放入到夹具中,都能占据同一正确位置;②同一批工件逐次放入到夹具中,都能占据同一正确位置;③不同批工件逐次放入到夹具中,都能占据不同正确位置;④同一批工件逐次放入到夹具中,都能占据不同正确位置;3、在数控铣床上用球头立铣刀铣削一凹球面型腔,属于 3 ;①轨迹法②成型法③相切法④范成法4、大批大量生产中广泛采用 2 ;①通用夹具② 专用夹具③ 成组夹具④ 组合夹具5、在外圆磨床上磨削工件外圆表面,其主运动是 1 ;① 砂轮的回转运动② 工件的回转运动③ 砂轮的直线运动④ 工件的直线运动6、小锥度心轴限制 4 个自由度;① 2 ② 3 ③ 4 ④ 57、过正方体工件中心垂直于某一表面打一通孔,必须限制 4 个自由度;① 2 ② 3 ③ 4 ④ 58、普通车床的主参数是 4 ;① 可车削的最大直径 ② 主轴与尾座之间最大距离③ 中心高 ④ 床身上工件最大回转直径9、在球体上铣平面,要求保证尺寸H 图2-1,必须限制 1 个自由度;① 1 ② 2 ③ 3 ④ 410、在球体上铣平面,若采用图2-2所示方法定位,则实际限制 3 个自由度;① 1 ② 2 ③ 3 ④ 4二、判断题1、工件在夹具中定位时,只要采用了六个定位支承点来定位,就可以满足其完全定位了;n2、采用机床夹具装夹工件,主要是为了保证工件加工表面的位置精度;n3、不完全定位和欠定位在夹具中是不允许存在的;n4、定位误差是由于夹具定位元件制造不准确所造成的加工误差;n5、过定位系指工件实际被限制的自由度数多于工件加工所必须限制的自由度数;y6、不完全定位一定存在欠定位;n7、基准不重合误差是由于工件的定位基准与设计基准不重合引起的;n8、砂轮磨粒的硬度越高,则砂轮的硬度也越高;n图2-1 图2-29、小锥度心轴与工件孔配合的定位可限制工件的5个自由度;y10、机床夹具必不可少的组成部分有定位元件和夹紧元件;y三、分析计算题1、根据图2-3所示各题的加工要求,试确定合理的定位方案,并绘制草图;① 在球形零件上钻一通过球心O 的小孔D 图a② 在一长方形零件上钻一不通孔D 图b③ 在圆柱体零件上铣一键槽凸图c④ 在一连杆零件上钻一通孔D 图d⑤ 在一套类零件上钻一小孔O 1图e图2-32、试分析图2-4所示各定位方案中各定位元件限制的自由度；图2-43、在图2-5a 所示工件上加工键槽,要求保证尺寸014.054 和对称度;现有3种定位方案,分别如图b,c,d 所示;试分别计算3种方案的定位误差,并选择最佳方案;4、工件尺寸如图2-6a,现欲加工O 孔,保证尺寸300 ;试分析图b 、c 、d 所示各定b ）d ）+0.03图2-5位方案的定位误差a为零件图,加工时工件轴线保持水平,V型块均为90o;a b c d图2-65、在图2-7a示工件上铣一缺口,尺寸要求见零件图;采用三种不同的定位方案,试分析它们的水平和垂直两个方向的定位误差,并判断能否满足加工要求定位误差不大于加工尺寸公差的1/3;a b c d图2-76、图2-8是某车床主运动传动系统示意图,试求：①写出其主运动传动链的传动路线表达式；②判断主轴V可获得多少种转速；③计算出主轴V的最高转速和最低转速;图2-8四、填空题1、工件在夹具上的定位是通过工件上的定位基准面与夹具中定位元件的工作表面接触或配合来实现的;2、机床夹具的定位误差主要由基准不重合误差和基准位置误差两个方面的误差组成;3、机床夹具最基本的组成部分是定位元件、夹紧装置和夹具体 ;4、根据铣刀主运动方向与进给运动方向的关系,可分为周铣和端铣两种铣削方式;5、根据六点定位原理分析,工件的定位方式分为欠定位、过定位、完全定位和不完全定位 ;6、一般短圆柱销限制了工件的 2 个自由度,长圆柱销限制了工件的 4 个自由度;7、定位V形块的两斜面夹角,一般选用60°、90°和 120° ,而其中又以90°应用最多;8、机床夹具的动力夹紧装置由动力装置、中间传力机构和夹紧元件所组成;9、工件定位时,几个定位支承点重复限制同一个自由度的现象,称为过定位 ;10、通用机床型号按一定规律排列组成,如CA6140为车床,其中符号C代表车床类 ,A代表改进型号,6表示卧式车床,1表示普通卧式床,40代表最大回转直径为400mm ;五、问答题1、什么是逆铣和顺铣各自适合怎样的切削场合与要求2、什么是机床夹具它由哪些功能元件组成这些元件的作用是什么3、什么叫完全定位、不完全定位、欠定位、过定位不完全定位和过定位是否均不允许存在为什么4、定位和夹紧有什么关系为什么说夹紧不等于定位5、试述定位误差、基准位移误差和基准不重合误差的概念及产生的原因;第3章机械加工质量分析与控制一、单项选择题1、在切削加工时,下列因素中, 3 对工件加工表面粗糙度没有影响;① 刀具几何形状② 切削用量③ 检测方法④工件材料2、加工误差的敏感方向是 3 ;①主运动方向②进给运动方向③过刀尖的加工表面的法向④过刀尖的加工表面的切向所谓误差敏感方向就是通过刀刃的加工表面方向,在此方向上原始误差对加工误差影响最大;3、误差复映系数与工艺系统刚度 3 ;①无关②成正比③成反比④相等误差复映现象是在机械加工中普遍存在的一种现象,它是由于加工时毛坯的尺寸和、装卡的偏心等原因导致了工件加工余量变化,而工件的材质也会不均匀,故引起切削力变化而使工艺系统变形量发生改变产生的加工误差;4、精加工夹具的有关尺寸公差常取工件相应尺寸公差的 2 ;① 1/10～1/5 ② 1/5～1/3 ③ 1/3～1/2 ④ 1/2～15、在普通车床上用三爪卡盘夹工件外圆车内孔,车后发现已加工出的内孔与其外圆不同轴,其最可能的原因是2 ;①车床主轴径向跳动② 卡爪装夹面与主轴回转轴线不同轴③ 刀尖与主轴轴线不等高④ 车床纵向导轨与主轴回转轴线不平行6、在车床上就地车削或磨削三爪卡盘的卡爪是为了 4 ;①提高主轴回转精度② 降低三爪卡盘卡爪面的表面粗糙度③ 提高装夹稳定性④ 保证三爪卡盘卡爪面与主轴回转轴线同轴7、为减小传动元件对传动精度的影响,应采用 2 传动;①升速② 降速③ 等速④ 变速8、机床部件的实际刚度 4 按实体所估算的刚度;①大于②等于③ 小于④远小于9、以下各项原始误差中,属于随机性误差的有： 3 ;①夹具定位误差② 工艺系统的受力变形③ 多次调整误差④ 工艺系统的热变形10、零件机械加工的工序公差T和误差分布均方根差σ,一般应满足 1 的关系;① T＞6σ ② T＝6σ ③ T＜6σ ④ T≈6σ11、工艺能力系数与零件公差 1 ;①成正比② 成反比③ 相等④ 关系不大12、外圆磨床上采用死顶尖是为了 1 ;①消除顶尖孔不圆度对加工精度的影响② 消除导轨不直度对加工精度的③ 消除工件主轴运动误差对加工精度的影响④ 提高工艺系统刚度13、加工精度的高低是指加工后零件尺寸、形状、位置等几何参数与 2 的符合程度;① 机器使用时要求的几何参数② 零件设计图中要求的几何参数③ 零件测量时要求的几何参数④ 机器装配时要求的几何参数14、工艺系统强迫振动的频率与外界干扰力的频率 ;① 无关② 相近③ 相同④ 相同或成整倍数关系15、切削加工中自激振动的频率工艺系统的固有频率;① 大于② 小于③ 不同于④ 等于或接近于二、判断题1、零件表面的位置精度可以通过一次装夹或;y2、在机械加工中不允许有加工原理误差;n3、在切削加工系统中,强迫振动是受外界干扰振动影响的一种可持续的有害振动;y4、点图分析法能将随机误差和变值性系统误差分开,并能观察出变值性系统误差的变化趋势;y5、主轴的径向跳动会引起工件的圆度误差;y6、普通卧式车床导轨在垂直面内的直线度误差对加工精度影响不大;y7、控制与降低磨削温度,是保证磨削质量的重要措施;y8、只要工序能力系数大于1,就可以保证不出废品;n9、车削外圆时,增加刀尖圆弧半径,可减小已加工表面的粗糙度值;y10、在R x -中,只要没有点子越出控制限,就表明工艺过程稳定;n三、分析计算题1、在无心磨床上磨削销轴,销轴外径尺寸要求为φ12±;现随机抽取100件进行测量,结果发现其外径尺寸接近正态分布,平均值为99.11X =,均方根偏差为003.0=σ;试：① 画出销轴外径尺寸误差的分布曲线；② 计算该工序的工艺能力系数；③ 估计该工序的废品率；④ 分析产生废品的原因,并提出解决办法;2、三台车床上各加工一批工件的外圆表面,加工后经度量发现有如图3-1所示的形状误差：a 锥形；b 腰鼓形；c 鞍形;试分析产生上述各种形状误差的主要原因;acb 图3-13、在车床上用三爪卡盘定位夹紧精镗一薄壁套筒内孔如图3-2所示,试分析可能引起加工后内孔尺寸、形状及与外圆同轴度误差的主要原因;图3-24、在两台型号相同的自动车床上加工一批小轴外圆,要求保证直径φ11±,第一台加工1000件,其直径尺寸按照正态分布,平均值mm x 005.111=,均方差mm 004.01=σ;第二台加工800件,其直径尺寸也按正态分布,且mm x 015.112=,mm 0025.02=σ;试求：① 在同一图上画出两台机床加工的两批工件的尺寸分布图,并指出哪台机床的精度高② 计算并比较哪台机床的废品率高,并分析其产生的原因及提出改进方法;5、已知一工艺系统的误差复映系数为,工件在本工序前有椭圆度误差,若本工序的形状精度允差,问至少走几刀,方能使形状精度合格四、填空题1、机械加工表面质量包括 加工表面粗糙度 与 波度 等两项基本内容;2、主轴回转误差可以分解为 端面圆跳动 、径向圆跳动 、 角度摆动 等三种基本形式;3、零件的机械加工是在由 机床 、 刀具 、 夹具 和 工件 组成的工艺系统内完成的;4、工艺系统热变形的热源大致可分为内部热源和外部热源,内部热源包括 切削热 和 摩擦热 ；外部热源包括 环境温度 和 各种辐射热 ;5、切削加工中影响加工表面粗糙度的因素主要有 、 、 ;6、零件加工尺寸精度的获得方法有： 试切法 、 调整法 、 定尺寸刀具法 、 自动控制法 ;7、车外圆时,车床导轨水平面内的直线度误差对零件加工精度的影响较垂直面内的直线度误差影响大得多,故称水平方向为车削加工的误差方向; 8、磨削加工时,提高砂轮速度可使加工表面粗糙度数值；提高工件速度可使加工表面粗糙度数值；增大砂轮粒度号,可使加工表面粗糙度数值增大 ;9、车削螺纹时,车床的传动链误差将影响到所加工螺纹的误差;10、机械加工中影响工件加工表面质量的振动类型主要有强迫振动和自激振动两种;11、精加工时,主要考虑加工质量,常选用较小的背吃刀量和进给量,较高的切削速度;12、零件的加工精度包括尺寸精度精度、形状精度和位置精度三方面内容;13、机械加工中自激振动的频率接近或等于系统的固有频率,它属于不衰减振动,是由内部激振力引起的;14、减少复映误差的方法主要有：减小进给量、和提高工艺系统刚度、增加走刀次数;15、获得零件形状精度的方法有轨迹法、成形法和成形法;五、问答题1、工件加工精度包括哪几个方面获得加工精度的方法有哪几种2、什么是系统误差和随机误差各有何特点3、什么是误差复映什么是误差复映系数一般可采用什么措施减少误差复映对加工精度的影响4、什么是工艺能力系数如何应用它来分析加工精度问题5、加工表面质量包括哪几个方面的内容影响表面粗糙度的因素有哪些第4章机械加工工艺规程的制定一、单项选择题1、重要的轴类零件的毛坯通常应选择 2 ;①铸件② 锻件③ 棒料④ 管材2、零件机械加工工艺过程组成的基本单元是 2 ;①工步②工序③安装④走刀3、基准重合原则是指使用被加工表面的基准作为精基准;①设计② 工序③ 测量④ 装配4、在镗床上镗箱体孔时,先镗孔的一端；然后,工作台回转180°,再镗孔的另一端；则该加工过程属于 2 ;①二个工序②二个工步③二次安装④二次走刀5、箱体类零件常采用 2 作为统一精基准;①一面一孔② 一面两孔③ 两面一孔④ 两面两孔6、经济加工精度是在 4 条件下所能保证的加工精度和表面粗糙度;① 最不利② 最佳状态③ 最小成本④ 正常加工7、铜合金7级精度外圆表面加工通常采用的加工路线;① 粗车② 粗车-半精车③ 粗车-半精车-精车④ 粗车-半精车-精磨8、铸铁箱体上加工φ120H7孔常采用的加工路线是 1 ;①粗镗-半精镗-精镗②粗磨-半精磨-精磨③钻孔-扩孔-铰孔④粗镗-半精镗-精磨-研磨9、为改善材料切削性能而进行的热处理工序如退火、正火等,通常安排在 4 进行;① 切削加工之前 ② 磨削加工之前 ③ 切削加工之后 ④ 粗加工后、精加工前10、工序余量公差等于 1 ;① 上道工序尺寸公差与本道工序尺寸公差之和② 上道工序尺寸公差与本道工序尺寸公差之差③ 上道工序尺寸公差与本道工序尺寸公差之和的二分之一④ 上道工序尺寸公差与本道工序尺寸公差之差的二分之一11、某外圆表面车削,前道工序尺寸为029.05.35-Φ,本道工序尺寸为010.01.35-Φ,本工序最小余量双面为 1 ;① ② mm ③ ④12、装配尺寸链组成的最短路线原则又称 3 原则;① 尺寸链封闭 ② 大数互换 ③ 一件一环 ④ 平均尺寸最小13、“分组选择装配法”装配适用于 场合;① 低精度少环尺寸链 ② 高精度少环尺寸链③ 高精度多环尺寸链 ④ 低精度多环尺寸链14、采用等公差计算装配尺寸链中各组成环的公差时,若尺寸链的总环数为n,则概率法计算比极值法计算,各组成环的公差平均可以放大 倍; ① n ② n ③ 1-n ④ n-115、装配系统图是用来表示 2 的;① 装配工艺过程 ② 装配系统组成 ③ 装配系统布局 ④ 机器装配结构二、判断题1、编制工艺规程不需考虑现有生产条件;。
机械制造工艺基础部分课后答案
5.4.1 对7级精度的斜齿圆柱齿轮、蜗轮、扇形齿轮、多联 齿轮和内齿轮，各采用什么方法加工比较合适？
答:斜齿圆柱齿轮采用滚齿，蜗轮采用滚齿法；扇形齿轮、 多联齿轮采用插齿法；内齿轮采用插齿法或拉齿法。
5.4.2 对齿面淬硬和齿面不淬硬的6级精度直齿圆柱齿轮， 其齿形的精加工面应采取什么方法？
答：对没有淬硬的6级精度直齿圆柱齿轮可以进行剃齿，从 而达到需要的精度。而对淬硬了的可以采用珩齿,以消除淬火 后的氧化皮和轻微磕碰而产生的齿面毛刺与压痕．
答：不能一次拉深成型，应采用多次拉深，为保证材料有足够的塑性，一两 次拉深之后应安排工序间的退火处理，再着，多次拉深中，拉深系数应一次比一次 大。
各次拉深系数，m1=0.5，m2=0.625，m3=0.64(m=m1×m2×m3=0.2) 。
2.4.9 试述图2-60所示冲压件的生产过程。
1.先从板材上冲裁出上图形状。
艺垫片来改变接触电阻。
答：（对焊丝、焊剂、焊条牌号不做要求） （1）可焊性较好，采用批量生产, 小件使用CO2焊，选用 H08Mn2SiA焊丝加强脱氧和合金化，大件用埋弧焊选用H08A或 H08MnA焊丝和HJ431焊剂； （2）可焊性良好，采用缝焊（板厚小于3毫米，无密封要求，应 选用电阻点焊，有密封要求，选用缝焊）； （3）可焊性不大好，采用手弧焊，使用J607，或J707焊条； （4）铜的焊接性较低碳钢低。可选用氩弧焊焊丝选用特制的紫铜 焊焊丝。焊剂主要成分是硼砂和硼酸。 （5）焊接性不好，采用氩弧焊，专用铝合金焊丝； （6） 镍、铬的加入使合金钢中的碳当量增加, 可焊性差, 应采用 氩弧焊，选用Ni-Cr不锈钢焊丝，也可采用手弧焊，采用不锈钢焊 条。
冒口 缩 孔
冷铁
答：可采用顺序凝固，使铸件按 规定方向从一部分到另一部分逐渐
机械制造工艺题库(附参考答案)
机械制造工艺题库（附参考答案）、单选题（共50题，每题1分，共50分）l、刀具材料要求有高的硬度，通常要求硬度在（）以上。
A、50B、60HRC、70HRC正确答案：B2、下列铸铁中，柴油机曲轴选用（）制造。
A、耐热铸铁B、球墨铸铁C、灰铸铁D、可锻铸铁正确答案：B3、车削时，车刀的纵向或横向移动是（）。
A、进给运动B、切削运动C、主运动正确答案：A4、属于车床的是（）。
A、C6140B、X8126C、Z516D、M7130正确答案：A5、在刀具的切削部分，切屑流过的表面称为（）。
A、前面B、副前面C、后面D、副后面正确答案：A6、下列铸铁中，车床床身选用（）制造。
A、蠕墨铸铁B、耐热铸铁C、灰铸铁D、可锻铸铁E、球墨铸铁F、可锻铸铁正确答案：C7、有色金属的加工不宜采用（）方式。
A、铣削B、磨削C、创削D、车削正确答案：B8、工序尺寸的公差带一般取（）方向，而毛蚽尺寸的公差带一般取（）分布。
心入体＠出体＠双向＠单向正公差。
正确答案是（）。
A、®@B、团＠C、®®D、团雹）正确答案：D9、()硬质合金适用于加工脆性金属。
A、PB、K类C、Y类正确答案：B10、切削脆性金属产生（）切屑。
A、挤裂B、带状C、崩碎正确答案：C11、()适用于大中型卧式车床、外圆磨床等。
A、动力卡盘B、电动自定心卡盘C、自定心卡盘D、单动卡盘正确答案：D12、导向平面与其他零件平面有配合、有相对运动精度和耐磨性要求，A、量块的测量面B、减速箱的剖分面C、床的导轨面正确答案：C13、机械加工工艺过程的基本单元是（）。
A、安装B、工位C、工步D、工序正确答案：D14、W18Cr4V钢常用来制造（）。
也铨刀＠较刀＠钻头，正确答案是（）。
A、团＠B、®雹）C、团＠）正确答案：B15、使金属引起疲劳的是（）载荷。
A、交变B、静C、冲击D、动正确答案：A16、划分生产类型时，对于轻型零件(4kg以下），单件生产是指年产量为（）的生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）45°弯头刀（车端面时）
Exceltek Electronics (HK) Ltd Confidential
P5（（6）3）盲孔车刀
（4）外车槽刀
Exceltek Electronics (HK) Ltd Confidential
（P7（1）7）车外槽（刀尖高于工件中心）
（2）车内槽(刀尖高于工件中心）
D 通槽
粗铣—半精铣
铣床
压板螺栓
F M6-6H 钻孔—手工攻螺纹 钻床
虎钳
Exceltek Electronics (HK) Ltd Confidential
刀具
平面铣刀 单刃镗刀 圆柱铣刀 键槽铣刀
丝锥
第二部分 P51（一）1
外圆表面
加工方案
机床
夹具
刀具
1（5 0-0.003）
粗车—半精车—淬 火—磨削—研磨
30h4
0.1
聚晶金刚石 —
10
激光或电火花、研磨
Exceltek Electronics (HK) Ltd Confidential
P29（38）
Ra
孔 值 材料 热处理 数量
加工方案
35H7 1.6 45
调质
5 粗车（钻孔）、调质、半精车、精车
35H7 1.6 45
淬火
5
钻孔、半精车、淬火、粗磨
（P9）41（48）
改前
改后
Exceltek Electronics (HK) Ltd Confidential
（P104）1（48）
改前
改后
Exceltek Electronics (HK) Ltd Confidential
P45（51）
定位基准：小外圆柱面（四爪处） 理由： ①小外圆与内孔能保证同轴度要求； ②机床车小外圆和大外圆可在一次装夹中精车完成。
高速精加工高硅铝合金刀具
W18Cr4V，W6Mo5Cr4V T12A，CrWMn
T10，W6Mo5Cr4V2Al M30，P30 K01，M10 立方氮化硼
人造聚晶金刚石
高速加工冷激铸铁刀具
陶瓷材料
Exceltek Electronics (HK) Ltd Confidential
P5（6） （1）45°弯头刀（车外圆时）
（2）装夹方法：分度头-顶尖 平口虎钳
（3）刀具：铣刀（圆柱铣、端铣）或刨刀
（4）保证尺寸50±0.1和40±0.1的方法： ①以Ø 40H7为定位中心，采用分度头-顶尖装夹，先铣出
40+0.5尺寸； ②以40+0.5尺寸为基准，平口虎钳装夹，周铣或者刨出平面
50±0.1； ③以50±0.1尺寸为基准，再次精加工40±0.1（仍采用平口
外圆车刀、砂轮
粗磨—精磨 磨床
D 直角槽
铣键槽
立铣
平口虎钳
Exceltek Electronics (HK) Ltd Confidential
键槽铣刀
P47（53）
表面
A 平面
加工方案
粗铣—半精铣
机床
夹具
铣床
平口虎钳
B Ø20H7 粗镗—半精镗—精镗 镗床
压板螺栓
C 凸台
粗铣—半精铣
铣床
压板+虎钳
塑料
超
① 陶瓷材料
加工冷硬铸铁，高硬钢，高强钢
硬
刀
② 人造聚晶金刚石
加工有色金属及非金属
具
材 料
③
立方氮化硼
Exceltek
Electronics
整体或刀片，加工淬硬钢，耐磨铸铁，高温 (H合K) 金Ltd Confidential
P5（5）
刀具
材料牌号或名称
麻花钻 锉刀
机用丝锥 粗车钢件车刀 精车铸铁件车刀 精加工淬硬钢刀具
P类
P01，P10，P50，P40， P20，P30
黑色金属的长切削加工，如铸钢
硬
黑色金属和有色金属的长切削或短切削加工
质 M类 M40，M10，M30，M20 用，如：铸钢，不锈钢
合
金
各类铸铁，非金属材料，有色金属的加工的
K类 K01，K30,K10，K40 短切削加工，如：淬硬钢，铸铁，铝铜合金，
1000 1000
刨平面，工件材料为40Cr钢（塑性材 料），刨削时行程长度为200mm，滑
Vc= 2Ln = 2 200 64 =25.6m/min
能
枕每分钟往返次数为64次
1000 1000
Exceltek Electronics (HK) Ltd Confidential
P7（9）
如图所示，外圆已车圆，用三爪自定心卡盘以 较大夹紧力装夹该薄壁钢件，车完孔以后，松 开卡盘，此时薄壁套的横截面外轮廓线呈圆形； 孔的内轮廓线呈三棱圆。
效、精铣、导轨磨削
Exceltek Electronics (HK) Ltd Confidential
（P14）1（48）
改前
改后
Exceltek Electronics (HK) Ltd Confidential
（2）
P41（48）
改
前
改 后
Exceltek Electronics (HK) Ltd Confidential
75H6（0+0.019）
2X1 内外回转槽
粗车—半精车—精 车床、磨床、
车—研磨
研磨机
粗车
车床
三爪卡盘 三爪卡盘
外圆车刀、砂轮 外圆研具
内圆车刀、砂轮 内圆研具
车槽宽刀
6XØ6
钻孔
钻床
虎钳
麻花钻
2 M 6-6H
攻螺丝
钻床 分度头卡盘
丝锥
3X宽8圆弧槽
铣圆槽
铣床 分度头卡盘
Exceltek Electronics (HK) Ltd Confidential
或小滑板转位法
尾座偏移法
靠模法
锥面B
三爪自定心卡盘 小滑板转位法 小滑板转位法 或靠模法 靠模法
Exceltek Electronics (HK) Ltd Confidential
P19（25）
比较项目
铣削
加工质量
一般同级（中等精度）
生产效率
一般优于刨销
刨削
一般同级，但加工大平面 因为无明显接口痕而优于
20h6 0.8
35
调质
2 粗车、调质、半精车、精车、研磨
2 粗车、半精车、精车、金刚石车、 研磨
10000
粗车、调质、半精车、精车
B 20h7 1.6
35
—
5
粗车、半精车、精车
30h7 0.8
T12A
淬火 10
粗车、半精车、淬火、磨削
30h7 0.8 硬质合金
—
10 粗车、半精车、磨削（电火花）
C
工件前角 pe（增大）
工件后角 pe（减小）
工件前角 pe （减小）
工件后角 pe （增大）
Exceltek Electronics (HK) Ltd Confidential
P7（8）
切削条件
计算切削速度
能否产 生积屑 瘤
车外圆，工件材料为HT200，外圆直径 为120mm，主轴转速为68r/min
P11（14）
形状代号 外径×厚度×内径尺寸 棕刚玉（磨料代号） 粒度号 中硬（硬度代号） 较紧密（组织号） 树脂结合剂（结合剂代号）
P 250 ×25 ×75 A 30 P 5 B
Exceltek Electronics (HK) Ltd Confidential
P13（19）
（1）机床：铣床
（3）
P41（48）
改前
改后
Exceltek Electronics (HK) Ltd Confidential
P（44）1（48）
改 前
改 后
Exceltek Electronics (HK) Ltd Confidential
P（45）1（48）
改 前
改 后
Exceltek Electronics (HK) Ltd Confidential
电火花
20 1.6 大理石
—
2
钻孔、扩孔、铰孔
（激光、钻孔）
Exceltek Electronics (HK) Ltd Confidential
P33（40）
平
H
Ra t
材料 热处 数
面
值
理量
40js9 3.2 —
45
—2
加工方案 粗铣、半精铣
A、 40js6 0.4 — B
45 调质 2 粗铣、调质、半精铣、粗 磨、半精磨
Vc= dn = 12068 =25.6m/min 1000 1000
否
铰孔，工件材料为45钢，铰刀直径为 15mm，主轴转速为42r/min
Vc= dn = 15 42 =2m/min
1000 1000
否
圆柱铣刀周铣平面，工件材料为铝合金，
刀具直径为63mm，主轴转速为 118r/min
Vc= dn = 63118 =23.3m/min 能
Exceltek Electronics (HK) Ltd Confidential
P47（52）
表面
加工方案 机床 夹具
刀具
A M24-4H5H 钻孔—扩孔—攻 钻床 丝
平口虎钳
麻花钻、扩刀、丝锥
B 7:24锥面 粗车—半精车— 车床 三爪卡盘—顶尖 粗磨—精磨 磨床
外圆车刀、砂轮
C
48h6 粗车—半精车— 车床 三爪卡盘—顶尖
虎钳装夹）铣或刨。
