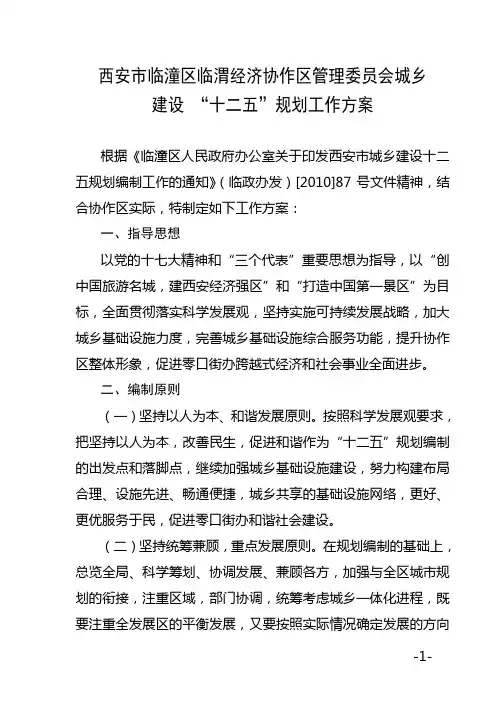

西安市临潼区临渭经济协作区管理委员会城乡
西安市临潼区临渭经济协作区管理委员会城乡建设“十二五”规划工作方案根据《临潼区人民政府办公室关于印发西安市城乡建设十二五规划编制工作的通知》（临政办发）[2010]87号文件精神，结合协作区实际，特制定如下工作方案：一、指导思想以党的十七大精神和“三个代表”重要思想为指导，以“创中国旅游名城，建西安经济强区”和“打造中国第一景区”为目标，全面贯彻落实科学发展观，坚持实施可持续发展战略，加大城乡基础设施力度，完善城乡基础设施综合服务功能，提升协作区整体形象，促进零口街办跨越式经济和社会事业全面进步。
二、编制原则（一）坚持以人为本、和谐发展原则。
按照科学发展观要求，把坚持以人为本，改善民生，促进和谐作为“十二五”规划编制的出发点和落脚点，继续加强城乡基础设施建设，努力构建布局合理、设施先进、畅通便捷，城乡共享的基础设施网络，更好、更优服务于民，促进零口街办和谐社会建设。
（二）坚持统筹兼顾，重点发展原则。
在规划编制的基础上，总览全局、科学筹划、协调发展、兼顾各方，加强与全区城市规划的衔接，注重区域，部门协调，统筹考虑城乡一体化进程，既要注重全发展区的平衡发展，又要按照实际情况确定发展的方向和领域，努力做到全面发展，重点区域突破。
（三）坚持实践总结，调查研究原则。
充分吸收成熟理念，以调查研究为基础，采用多种方式及时了解行业、部门情况，并多方面、多渠道听取社会各界对城乡建设规划编制的意见和建议，全面了解各界的发展需求，扎实有效地开展规划编制工作。
（四）坚持上下联动，公众参与原则。
“十二五”规划编制工作要在政府主导，部门协作的基础上，进一步提高规划编制的透明度和社会参与度，使规划充分集中发展全区人民群众的智慧，更贴近群众，贴近基层，贴近实际，体现规划编制的科学性、民主性与和理性。
三、总体目标规划建设中的临渭经济协作区，到“十二五”末，基础设施建设基本完善，城乡基础设施水平有较大提高。
城镇绿化率，人均共分绿地面积，人均道路面积、城镇污水处理率、垃圾无害化处理率、燃气入户率，每万人公交车辆，排水管道密度等基础设施指标要有较大幅度的提高和增长。
临潼新区三里河（秦汉大道—渭河）河道综合治理
临潼新区三里河（秦汉大道—渭河）河道综合治理
景观、游乐设施难以实施。
造成三里河水质达不到规划标准的原因主要是
岸坡杂乱，景观效果相对较差；河道堵塞情况严重，河道淤积，调蓄量和引排能力大大降低。
图3 截污方案说明图
图4 再生水管道方案说明图
2.3.2 微型跌水设计方案
结合景观工程，采用砌石滚水坝的结构形式，在三里河公园及沿线景观带设置微型跌水，形成多级微跌，进而形成水声潺潺，富氧曝气，改善水质的水景性。
以高强力合成纤维为骨架，内外涂敷橡胶为保护层，制成坝袋。
袋内注水或充气充胀后控制上游水位用以灌溉、发电、航运、防洪和挡潮等目的。
橡胶坝作为一种现代水利工程技术，与水闸和传统的土石。
西安市城市应急供水工程涝渭水源地(地下水)项目报告书
前言城市供水安全是构建和谐社会的基础，是维持社会安定的重要因素。
城市饮用水工程建设是城市发展的生命线工程，不容忽视。
随着西安国际化大都市建设步伐的加快，西安城市供水安全问题，引起越来越多相关部门的重视。
为提高城市安全供水保证率，增加城市应急供水保障，在统筹利用境内及过境地表水资源的同时，近期开发境内地下水是保证城市供水较为现实的解决方案。
2013年5月3日，在西安市市政府常务会议室由董军市长主持召开了《加快城市供水水源建设、提高我市供水能力有关问题》的会议，形成西安市政府专题会议纪要（2013年99号）。
会议纪要明确确定我市近期即将建设的10项水源工程，包括涝渭地下水源地建设项目。
涝渭地下水源地位于户县保安滩渭河及涝河交汇处，是西安市规划预留的地下水源地，地下水储量可满足规划10万m3/d的供水规模。
工程建设内容包括建设规模为10万m3/d水源地一处，建设10万m3/d净水厂一座以及配套建设DN1200输水管道11.41km。
工程总投资为46883.64万元。
其中水源地工程19202.57万元；净水厂工程16239.96万元；输水管道工程11441.11万元。
西安水务（集团）有限责任公司下属西安市自来水有限公司负责建设负责该项目建设，并委托西安市水利规划勘测设计院进行设计工程总承包（含环境影响评价）。
根据《中华人民共和国环境保护法》、《中华人民共和国环境影响评价法》和《建设项目环境保护管理条例》中的有关规定，西安市水利规划勘测设计院于2015年3月20日正式委托陕西中圣环境科技发展有限公司承担本项目环境影响评价报告书的编制工作。
我公司接受委托后，在认真研究该项目的有关材料，进行实地踏勘、调研和环境现状监测的基础上，编制了《西安城市应急供水工程涝渭水源地（地下水）项目环境影响报告书》。
本项目生态环境影响主要是占地对植被、土壤的破坏，建设过程造成的水土流失和对现有生态系统的扰动；大气污染物主要是加氯车间泄漏的微量氯气；废水主要包括生产废水、生活污水等，污染物主要为COD、石油类、SS等；高噪声源包括风机、水泵、污泥脱水机等设备；固废包括废活性炭、污泥和生活垃圾等；在严格落实污染治理措施的前提下，各项污染物可达标排放，环境影响可接受。
西安市城市污水处理和再生水利用条例（2018年修正）
西安市城市污水处理和再生水利用条例（2018年修正）文章属性•【制定机关】西安市人大及其常委会•【公布日期】2018.11.02•【字号】•【施行日期】2018.11.02•【效力等级】省、自治区的人民政府所在市地方性法规•【时效性】已被修订•【主题分类】水污染防治正文西安市城市污水处理和再生水利用条例（2012年8月29日西安市第十五届人民代表大会常务委员会第三次会议通过2012年9月27日陕西省第十一届人民代表大会常务委员会第三十一次会议批准根据2016年12月22日西安市第十五届人民代表大会常务委员会第三十六次会议通过2017年3月30日陕西省第十二届人民代表大会常务委员会第三十三次会议批准的《西安市人民代表大会常务委员会关于修改〈西安市保护消费者合法权益条例〉等49部地方性法规的决定》第一次修正根据2018年8月31日西安市第十六届人民代表大会常务委员会第十三次会议通过2018年9月28日陕西省第十三届人民代表大会常务委员会第五次会议批准的《西安市人民代表大会常务委员会关于修改〈西安市城市饮用水源污染防治条例〉等五部地方性法规的决定》第二次修正）第一章总则第一条为了加强城市污水处理和再生水利用管理，防治水环境污染，改善城市水环境，实现城市水资源可持续利用，依据《中华人民共和国水法》、《中华人民共和国水污染防治法》等有关法律法规，结合本市实际，制定本条例。
第二条本市行政区域内城市污水处理和再生水利用的规划、建设、运营和管理等活动，适用本条例。
第三条本条例所称城市污水处理，是指通过一定的系统和设备，采用相应的技术方法，对生活污水、生产经营废水、入流雨水等进行净化的过程。
本条例所称再生水，是指城市雨水、污水等经收集处理后，达到国家或地方规定的相关水质标准，可在一定范围内使用的净化处理水。
第四条市水行政管理部门主管本市城市污水处理和再生水利用工作。
阎良区、临潼区、长安区、高陵区、鄠邑区、蓝田县、周至县水行政管理部门、城市污水处理行政管理部门和各开发区管委会负责辖区内城市污水处理和再生水利用工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西安市临潼区排水工程设计第一章设计任务及原始资料我国一批城市兴建了污水处理厂，一大批工业企业建设了工业废水处理厂（站），更多的城市和工业企业在规划、筹划和设计污水处理厂。
水污染防治、保护水环境，造福子孙后代的思想已深入人心。
近几十年来，污水处理技术无论在理论研究方面还是在应用发面，都取得了一定的进步，新工艺、新技术大量涌现，氧化沟系统和高效低耗的污水处理技术，如各种类型的稳定塘、土体处理系统、湿地系统都取得了长足的进步和应用。
这些新工艺、新技术已成为水污染防治领域的热门研究课题。
在国家科委、建设部、国家环境保护局的组织和领导下，广泛、深入地开展了这些课题的科学研究工作，取得了一批令人瞩目的研究成果。
不应回避，我国面临水资源短缺的严重事实，北方一些城市人民生活水平的提高和工农业生产的发展已受到水资源不足的制约。
城市污水和工业废水回用，以城市污水作为第二水源的趋势，不久将成为必然。
这就是我国污水事业面临的现实。
作为给水排水工程专业的学生，我深刻的体会到污水处理在环境保护事业当中所占据的地位，所以更应该深刻地了解这种形势，掌握并发展污水处理的新工艺、新技术，已成为跨世纪的工程技术人才，将我国的污水处理事业提升到一个新的高度。
1.1设计任务1.1.1设计任务与内容1.排水管网规划设计，含两个以上的方案比较；2.污水泵站工艺设计，含部分工艺施工图设计；3.污水处理工艺设计，含部分单体构筑物的工艺施工图设计；4.污泥水处理工艺设计，含部分单体构筑物的工艺施工图设计；5.排水管网与污水处理厂的工程概算；1.1.2基本要求1.排水工程毕业设计的要求（1）完成排水管网和雨水管道的定线，至少应对两个排水管网定线方案（也可以是局部变化的方案）进行技术经济比较，从中选优。
（2）排水管网的主干管、区域干管、支干管及倒虹吸管应进行详细的水力计算与高程计算。
水力计算应采用计算机编程计算。
不计算管道不必编号，最不利点应校核。
有跌水井的应计算一个。
（3）按给出的原始资料合理的选定设计暴雨强度公式进行雨水管道的水力计算。
从街道明渠开始只计算其中一、二条雨水管道即可。
（4）污水泵站工艺要求要确定水泵机组的台数、水泵型号、泵站的结构形式以及集水池的容积，并应进行泵站水泵机组管道水力计算和电器设备等布置的设计，泵站的建筑与结构设计可参照标准图大致来确定。
（5）应根据原始资料与城市规划情况、并考虑环境效益与社会效益，合理地选择污水处理厂的位置。
（6）根据水体自净能力以及要求的处理水质并结合当地的具体条件，如水资源情况、水体污染情况等来确定污水处理程度与处理工艺流程。
无特殊要求时，污水级处理后其水质应达到国家污水综合排放一级标准，即SS≤20mg/l，COD≤60mg/l，BOD5≤20mg/l。
（7）根据原始资料、当地具体情况以及污水性质与成分，选择适合的污泥处理工艺方法，进行各单位构筑物的设计计算。
（8）污水处理厂平面布置要紧凑合理，节省占地面积，同时应保证运行管理方便。
（9）在确定污水处理工艺流程时，同时选择适宜的各处理单体构筑物的类型。
对所有构筑物都进行设计计算，包括确定各有关设计参数、负荷、尺寸与所需的材料与规格等。
（10）对需要绘制工艺施工图的构筑物还要进行更详细的施工图所必须的设计与计算，包括各部位构件的形式、构成与具体尺寸等。
（11）对污水与污泥处理系统要作出较准确的水力计算与高程计算。
（12）对排水管网与污水处理厂都要进行经济概算与成本分析。
2.图纸的具体要求排水工程毕业设计应完成图纸9张（计算机绘图要求8张以上）。
具体如下：（1）排水管道平面布置图一张（2#图）；（2）污水主干管与雨水干管（渠）纵断面图一张（2#或0#图）；（3）污水处理厂总平面图、污水和污泥高程图各一张（1#图）；（4）污水处理流程中主体构筑物施工图四张（2#图）；（5）施工大样图一张（1#或2#图）。
3.设计计算说明书的具体要求设计计算说明书不仅要有完整的设计计算过程，还应包括与设计题目有关的资料汇总，可供选择的方案比较，选择方案的依据，以及对所选方案的论述。
毕业设计计算说明书的内容应包括以下几个方面：（1）中文摘要；（2）外文摘要；（3）目录；（4）正文；（5）补充部分；（6）参考文献；（7）致谢。
毕业设计计算说明书要结构严谨、层次分明、语言流畅、书写工整（可打印）、简图合理、计算正确，符合学科、专业的有关要求。
1.2设计原始资料1.2.1 地形与城市规划资料（1）西安市临潼区地形图一张（1：10000）。
（2）城市各区人口密度：第1区250人/公顷；第2区300人/公顷。
（3）居住房屋的给排水设置情况及排水标准：第1区有给排水设备；第2区除有给排水设备外，还有淋浴设备。
（4）城市总平面图上的工业企业工厂企业是：造纸厂，分3班工作，生产污水设计水量＿2000＿ m³/d，最大班工人数为＿300＿人，其中在高温车间及污染严重车间工作的职工占总数的50%，使用淋浴人数按85%计。
一般车间使用淋浴人数按50%计，该厂水质情况： COD＿400＿mg/L, BOD＿300＿mg/L, SS ＿250＿mg/L。
要求达到的处理程度η= 90%，处理后污水排入水体。
注意：本次设计不考虑远期状况。
1.2.2 气象与地质资料：(1) 该区平均气压为726mmHg柱。
(2) 年平均气温为13.5℃(3) 冬季最低为—8℃。
(4) 常年主导风向为东北风。
(5) 最大风速为24m/s，平均为1.6m/s，历史最高台风12级。
(6)土壤为砂质粘土，抗压强度在1.5kg/cm²以上。
1.2.3 水文与水质资料：(1) 河流历年最高洪水值为240米，该河95%保证率的枯水量为15 ，河流流速为0.8m/s。
(2) 河水水质：DO=7mg/l BOD5=25mg/l(3) 该河即在该市污水厂附近。
1.2.4 其它资料：(1) 厂区附近无大片农田。
(2) 拟由省属建筑公司承建施工。
且各种建筑材料均能供应。
(3) 电力供应充足。
第二章管网的设计说明与计算2.1城市管网设计2.1.1 排水体制排水体制一般分合流排水系统和分流排水系统两种类型：(1)合流制排水系统该系统是将生活污水、工业废水和雨水混合在同一个管渠内排除的系统。
目前广泛采用的是截流式合流制排水系统。
(2)分流制排水系统该系统是将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。
由于排除雨水方式的不同，分流制排水系统又分为完全分流制（具有污水排水系统和与水排水系统）和不完全分流制（只具有污水排水系统）排水系统。
从环境保护方面来看，采用截流式合流制的城市，水体仍然遭受污染，甚至达到不能容忍的程度。
采用分流制的城市，雨水径流未经处理就直接排入水体，会对城市水体造成污染。
尽管如此，分流制较灵活，以适应社会发展的需求，一般又能符合城市卫生的要求，所以在国内外获得了较广泛的应用。
从造价方面来看，分流制可保持管内的流速，排水管道的造价较合流制高，但污水厂及泵站造价较合流制低。
从维护管理方面来看，合流制排水系统污水厂的运行管理较复杂，而分流制系统可保持管内流速，不致发生沉淀，且流入污水厂的水量和水质变化小，污水厂的运行易于控制基于上述各种因素，此次设计采用分流制排水系统。
2.1.2排水系统布置方式的确定城市排水系统在平面上的布置，随着地形、竖向规划、污水厂的位置、土壤条件、河流情况、以及污水的种类和污染程度等因素而定。
该城市的地势向水体有相当倾斜，故采用截流式布置即各排水流域的干管以最短距离沿与水体垂直的方向布置，再沿与水体平行的方向敷设主干管，保证大部分长管段以垂直等高线方向设置。
将各干管的污水截流送至污水厂进行处理。
该种布置对减轻水体污染、改善的保护环境有重大作用。
2.2污水管道系统的设计说明与计算2.2.1 污水管道系统的设计说明该城区地形自东面、南面和北面向西面倾斜，干管基本上与等高线垂直，主干管布置在城区河流北岸，基本上与等高线平行，可初步确定建一个污水处理厂，厂址位于河流下游的西面。
1）管道定线及平面布置正确的定线是合理的、经济的设计污水管道系统的先决条件，是污水管道系统设计的重要环节。
定线按主干管、干管顺序依次进行，且遵循主要原则：尽可能在管线较短和埋深较小的情况下让最大区域的污水能自流排出。
定线时应充分利用地形，使管道的走向符合地形趋势，一般宜顺坡排水。
在整个排水区域较低的地方敷设主干管及干管，以便于支管的污水自流流入。
而横支管的坡度尽可能与地面坡度一致。
在地形平坦的地区，应避免小流量的横支管长距离平行等高线敷设。
当地形斜向河道的坡度很大时，主干管与等高线平行敷设。
干管与等高线平行。
这种布置虽然主干管的坡度较大，但可设置为数不多的跌水井，而使干管的水利条件得到改善。
在管道定线时，要使之既能尽量减小埋深，又可少建泵站。
污水支管的平面布置取决于地形及街坊建筑特征。
并应便于用户接管排水。
街道支管通常敷设在街坊较低一边的街道下。
污水主干管的走向取决于污水厂和出水口的位置。
管道应布置在坚硬密实的土壤中。
尽量减少穿越高地，基质土壤不良地带。
尽量避免或减少与河道，铁路的交叉。
为了增大上游干管的直径，减小敷设坡度，以至能减小整个管道系统的埋深。
将产生大流量污水的工厂或公共建筑的污水排除口接入污水干管起端是有利的。
2）布置方案的选择根据管道定线原则及城区实际情况，设计初步考虑两套方案。
管道的布置方案应在同等条件和深度下进行技术经济比较，选择一最佳方案。
两个方案的污水管道系统都采用截流式布置。
方案一：由于城市地形东南高，西北低，考虑风向为东北风，河流方向自东北和南面流向西流去。
所以污水厂及出水口设在城市西面，使所有污水尽量靠重力排出。
主干管平行于河流布置，干管垂直于河流布置。
方案二：相对方案一作了较大的改动。
水厂改在更靠近河下游位置，管段增多。
主干管平行于河流布置，干管垂直于河流布置。
两套方案的电算数据及结果如下：第一套总造价：2869.53万元无泵站第二套总造价：1557.53万元无泵站经过比较，第二套方案造价更低，经济且较合理，故选择第二套方案。
通过上机多次调试，各条干管和主干管的埋深都符合要求。
2.2.2 污水量的计算1. 污水设计流量计算1）设计污水量定额城市污水管网的主要功能是收集和输送城区的生活污水和生产废水。
污水管网设计的主要任务是：（1）污水管网总设计流量及各管段设计流量计算；（2）污水管网各管段直径、埋深、衔接设计与水力计算；（3）污水提升泵房设置与设计；（4）污水管网施工图绘制。
城市污水主要来源于城市生活污水和生产废水。
因此，污水量定额与城市用水量之间有一定的比例关系，该比例称为排放系数。
由于水在使用过程中的蒸发，形成工业产品，分流到其他水体或以其他排水方式等原因，部分生活污水或工业废水不再被收集到排水管道，在一般情况下，生活污水和工业废水的污水量大约为用水量的60%—80%，在干旱季节有时可达50%。
