砌体拉结筋预留预埋方式
6、填充墙砌体——拉结筋、构造柱、系梁、过梁钢筋设置做法
填充墙砌体——拉结筋、构造柱、系梁、过梁钢筋设置做法1、施工洞口过梁、拉结筋设置工艺说明：1.本节用于施工洞口墙体的构造做法，以宽度1200mm洞口为倒说明.2.施工洞口砌体应做成“阳槎”，顶部设置过梁，过梁按照洞口宽度选择过梁截面尺寸及配筋，拉结筋按照间距不大于600mm设置。
3.洞口高度不应超过2000mm,高度≥200mm的洞口按照门洞要求设置过梁及构造柱。
2、转角柱拉结筋设置（不设构造柱）工艺说明:1.本节用于转角处不设构造柱的墙体拉结筋的构造做法。
2.图1为墙厚小于240mm厚墙体转角部位的拉结筋设置，其中L根据抗震等级要求取值，a根据设计对保护层的要求，通常情况取20mm。
3.图2为墙厚小于240mm厚墙体丁字形墙拉结筋构造做法。
其中，L根据抗震等级要求取值，非抗震设防时不小于700mm, 6度、7度抗震设防时宜沿墙全长贯通(由设计确定)，8度、9度设防时应全长贯通，抗震设防时转角处不设置构造柱时，拉结筋应全长贯通。
a根据设计对保护层的要求，通常情况取20mm。
3、丁字墙处拉结筋设置（不设构造柱）工艺说明:1.本节用于转角处不设构造柱的墙体拉结筋的构造做法。
2.图1为墙厚小于240mm厚墙体转角部位的拉结筋设置。
其中，L根据抗震等级要求取值，a根据设计对保护层的要求，通常情况取20mm。
3.图2为墙厚小于240mm厚墙体丁字形墙拉结筋构造做法。
其中，L根据抗震等级要求取值，非抗震设防时不小于700mm, 6度、7度抗震设防时宜沿墙全长贯通(由设计确定)，8度、9度设防时应全长贯通，抗震设防时转角处不设置构造柱时，拉结筋应全长贯通。
a根据设计对保护层的要求，通常情况取20mm。
4、十字形墙拉结筋设置（不设构造柱）工艺说明:1.本节用于不设构造柱的十字形墙体拉结筋的构造做法。
2.十字形墙拉结筋构造做法，在拉结筋设置时，十字交叉点不应叠放设置，应交错砌于上下两皮砖缝中。
5、框架柱、剪力墙上拉结筋、系梁、过梁钢筋植筋留置做法工艺说明:1.本节用于预留拉结筋、连系梁、过梁钢筋采用化学植筋时的留置做法。
填充墙砌筑技术要求
一．施工准备1技术准备（1）填充砌体施工前，应认真熟悉图纸，复核门窗洞口位置尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。
（2）根据设计图纸及规范要求，确定填充墙体构造柱及圈梁、过梁标高尺寸。
（3）使用经过校验合格的检测工具。
2材料要求（1）填充墙采用页岩实心砖、页岩空心砖、页岩多孔砖质量等级应符合设计要求。
页岩实心砖、页岩空心砖、页岩多孔砖、成品湿拌砂浆进场时，应有出厂合格证，并复检。
应提前1～2天浇水湿润。
普通砖、多孔砖含水率宜为10%～15%。
（2）墙体拉结筋、预埋于构造柱内的拉结钢筋要事先下料，放置于作业面随砌随用。
拉结钢筋采用后置式与结构锚固，要进行拉拔强度试验。
（3）门窗洞口采用页岩实心砖砌筑。
（4）＜1.5m的门、窗及洞口采用预制钢筋混凝土过梁；≥1.5m 的门、窗及洞口采用现浇钢筋混凝土过梁。
3主要机具手推车、胶皮管、筛子、铁锹、半截灰斗、托线板、线坠、水平尺、小白线、瓦刀、砂浆试模、钢尺、皮数杆、砂浆稠度仪等。
4作业条件（1）施工现场设固定照明灯、活动灯架满足施工需要。
（2）基础、主体结构等相关部分施工完毕，已经有关部门验收合格。
（3）弹出楼层轴线，经复核，办理相关手续。
（4）根据室内建筑1.0米标高控制线及窗台、窗顶标高，预排出砖砌体的皮数线，皮数线可画在框架柱上，并标明拉结筋、圈梁、过梁的尺寸、标高，皮数线经质检部门复核，办理相关手续。
（5）根据最下面第一批砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C20细石混凝土找平。
严禁用砂浆或砂浆包碎石找平，更不允许采用两侧砌砖，中间填芯找平。
（6）构造柱采用植筋，钢筋绑扎，并检验收完毕。
二．施工工艺1工艺流程施工放线→墙体拉结筋、构造柱植筋→钢筋绑扎→放线立皮数杆→排砖→砌筑填充墙→二次结构混凝土浇筑→验收2操作工艺（1）填充墙施工前，必须把墙、柱上填充墙体拉结筋每500mm 高植一道，每道设2根Φ6.5钢筋，每边伸入墙内不应小于墙长的1/5且不应小于700mm或至门窗洞口边，锚入墙柱内10d，端部设1800弯钩；砌体填充墙大于5m时应在墙中部设构造柱。
剪力墙及砌体结构构件洞口预留施工工艺标准
剪力墙及砌体结构构件洞口预留施工工艺标准一、一般规定1.1本标准适用剪力墙及砌体结构构件洞口预留工程，主要从门窗及预留洞口、施工洞口、预制及现浇过梁方面进行说明。
1.2钢筋、角钢及焊接材料应有出厂质量证明书和试验报告单，钢筋、角钢等主要材料进场时应分批检验，合格后方可使用。
1.3模板及支架根据施工图纸及图集的各种工况进行设计，应具有足够的承载力及刚度。
二、剪力墙构件洞口预留2.1施工准备2.1.1材料准备（1）模板及支架材料的技术指标应符合国家现行有关标准的规定。
（2）脱模剂应能有效减少混凝土与模板间的吸附力。
2.1.2人员及机具准备（1）焊工必须持有有效的考试合格证书。
（2）有满足施工要求的水准仪、钢卷尺、直流焊机、交流焊机、焊条烘干箱、电锯、手提锯等。
2.1.3作业条件（1）根据施工图纸的要求制定好施工方案，已向相关操作人员进行技术交底。
（2）作业场地应有安全防护设施，防火和必要的通风措施，防止发生安全事故等。
2.2施工工艺流程及操作要点2.2.1施工工艺流程图2.2.1—1施工工艺流程图2.2.2操作要点（1） 测量放线根据图纸要求放出预留洞口的边线或者控制线，同时在墙体钢筋上抄测+0.5m 的水平控制线，对于现浇板面的预留洞口，在模板支设完毕以后绑扎钢筋之前再放线以利于准确定位。
（2） 钢筋绑扎及洞口留设在钢筋绑扎时根据放出的边线或控制线及标高控制线留置出洞口，以免绑扎完切割浪费，洞口尺寸大于300mm 时要附加补强钢筋。
当设计有要求时，洞口补强钢筋执行设计；当设计无要求时，执行《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101-1）相应规定。
（3） 预留洞口模板的加工制作对于混凝土剪力墙、现浇板面的预留洞口，选择有较大刚度的覆膜板，覆膜板的厚度一般不小于15mm ，严格控制下料尺寸并保证材料的方正及平整。
1）对于截面小于等于300mm 的预留洞口，要在其阴角加设50*40的木方，对于剪力墙预留洞口在其两面用覆膜板将盒子两面封堵，这样既能增加盒子的整体刚度，又可防止混凝土流入盒子内，造成预埋盒子拆除困难。
钢筋预埋方案
天津天房建设工程有限公司博岸名邸工程项目二次浇筑钢筋预埋专项方案编制人：审核人：审批人：2016年8月5日目录一、工程概况 (3)二、编制说明 (3)三、编制依据 (3)四、预埋要求 (3)4.1、预埋位置 (4)4.2、对应的构件 (4)4.2.1拉结筋： (4)4.2.2构造柱插筋： (5)4.2.3圈梁、过梁搭接筋 (5)4.2.4外挑檐： (6)4.2.5其他 (7)五、预埋工艺 (7)5.1、砌体拉结筋、构造柱插筋、过（圈）梁连接筋 (7)5.1.1、拉结筋预留方法 (8)5.1.2、构造柱插筋预留方法 (12)5.1.3、圈梁、过梁连接筋预留方法 (14)5.2、外挑檐预埋筋 (15)六、化学植筋 (18)一、工程概况本工程坐落在天津市河西区台儿庄南路与秋霞路交口，原钢丝绳厂。
建筑面积4.5万多平方米，分地下一层和地上11层，地下为车库，地上1、2层为商业，其他为物业公寓和住房。
本工程结构类型为框支剪力墙结构，设计结构层高为地下4.1m，1、2层分别5.77m、5.02m，标准层高3.12m，总高度53.61m；抗震防裂度7度，设计使用年限50年。
二、编制说明根据天津市城乡建设和交通委员会相关通知精神，自2011年1月1日起，新建工程墙体拉结筋、构造柱钢筋、梁钢筋的设置应采用预留、预埋方式。
三、编制依据《天津市城乡建设和交通委员会关于加强混凝土结构化学植筋质量管理的通知》建质安[2010]1208号、《砌体填充墙结构构造》12G614-1、《混凝土结构加固设计规范》GB50367、《混凝土结构加固技术规范》CECS25、《混凝土结构设计规范》GB50010、《混凝土结构后锚固技术规程》、施工图纸等。
四、预埋要求4.1、预埋位置凡需二次砌筑或二次浇筑的墙（如挡土墙等）、构造柱、圈梁、过梁、挑檐、栏板、雨棚等构件，当与一次结构的柱、墙、梁、板相连时，在它们的连接位置，需预埋钢筋。
4.2、对应的构件4.2.1拉结筋：在砌体填充墙与框架梁、柱、剪力墙连接时使用。
填充墙砌体施工规范
填充墙砌体施工规范篇一:填充墙砌体施工工艺及要求填充墙砌体施工工艺及要求:1、基层清理在砌筑砌体前应对墙进行清理，将基层上的浮灰清扫干净并浇水湿润，块材的湿润程度应符合规范及施工要求。
2、施工放线放出每一楼层的轴线，墙身控制线和门窗洞的位置线。
在框架柱上弹出标高控制线以及控制门窗的标高及窗台高度，施工放线完成后，应经过验收合格后方能进行墙体施工。
3、墙体拉结钢筋(1) 墙体拉结钢筋有多种留置方式，目前主要采用预埋钢板再焊接拉结筋、用碰撞螺栓固定先焊在铁板上的预留拉结筋以及采用植筋方式埋设拉结筋等方式。
(2) 采用焊接方式连接拉结筋，单面搭接焊的焊缝长度应大于等于10d，双面搭接焊的焊缝长度应大于等于5d。
焊接不应有边，气孔等质量缺陷，并进行焊接质量检查验收。
1(3) 采用植筋方式埋设拉结筋，埋设的拉结筋位置较为准确，操作简单不伤结构，但应通过抗拔实验。
4、构造柱钢筋在填充墙施工前应先将构造柱钢筋绑扎完毕，构造柱竖向钢筋与原结构上预留插孔的搭接绑扎长度应满足设施要求。
5、力皮数杆、排砖(1) 在皮数杆上框柱、墙上排出砌块的皮数及灰缝厚度，并标出窗、洞、及墙梁等构造标高。
(2) 根据要砌筑的墙体长度，高度试排砖，摆出门，窗及洞口的位置。
(3) 外墙壁第一皮砖撂底时，横墙应排丁砖，梁及梁垫的下面一皮砖，窗台台阶水平面上一皮应用丁砖砌筑。
6、填充墙砌筑(1) 拌制砂浆1) 砂浆配合比应用重量比，计量精度为:水泥正负2%，砂及掺和料正负5%，砂应计入其含水量对配料的影响。
2) 宜用机械搅拌，投料顺序为砂-水泥-掺合料-水，搅拌时间不少于2min。
3) 砂浆应随伴随用，水泥或水泥混合砂浆一般在拌合后23-4h内用完，气温在30?以上时，应在2-3h内用完。
(2) 砖或砌块应提前1-2d浇水湿润;湿润程度以达到水浸润砖体深度15mm为宜，含水率为5%-10%。
不宜在砌筑时临时浇水，严禁干砖上墙，严禁在砌筑后向墙体浇水。

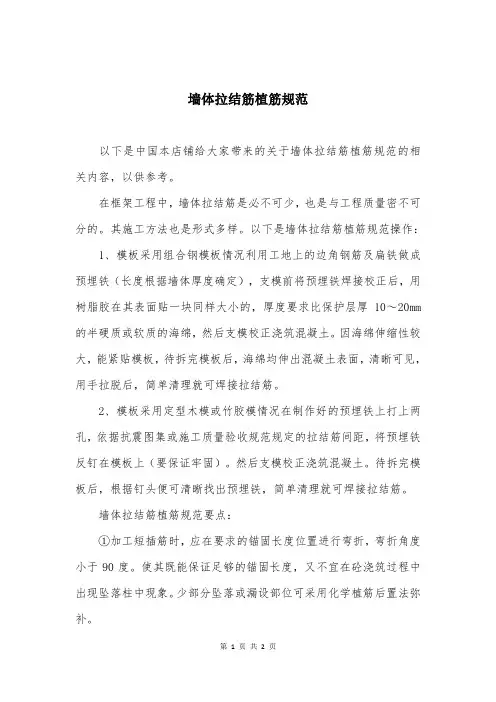

墙体拉结筋植筋规范
墙体拉结筋植筋规范
以下是中国本店铺给大家带来的关于墙体拉结筋植筋规范的相关内容，以供参考。
在框架工程中，墙体拉结筋是必不可少，也是与工程质量密不可分的。
其施工方法也是形式多样。
以下是墙体拉结筋植筋规范操作：
1、模板采用组合钢模板情况利用工地上的边角钢筋及扁铁做成预埋铁（长度根据墙体厚度确定），支模前将预埋铁焊接校正后，用树脂胶在其表面贴一块同样大小的，厚度要求比保护层厚10～20mm 的半硬质或软质的海绵，然后支模校正浇筑混凝土。
因海绵伸缩性较大，能紧贴模板，待拆完模板后，海绵均伸出混凝土表面，清晰可见，用手拉脱后，简单清理就可焊接拉结筋。
2、模板采用定型木模或竹胶模情况在制作好的预埋铁上打上两孔，依据抗震图集或施工质量验收规范规定的拉结筋间距，将预埋铁反钉在模板上（要保证牢固）。
然后支模校正浇筑混凝土。
待拆完模板后，根据钉头便可清晰找出预埋铁，简单清理就可焊接拉结筋。
墙体拉结筋植筋规范要点：
①加工短插筋时，应在要求的锚固长度位置进行弯折，弯折角度小于90度。
使其既能保证足够的锚固长度，又不宜在砼浇筑过程中出现坠落柱中现象。
少部分坠落或漏设部位可采用化学植筋后置法弥补。
②钢筋预留位置与墙体砌块皮数高度不吻合，严禁将拉结筋根部人为弯折后进入砌体灰缝内，必要时可采用化学植筋后置法重新定位设置。
③砼浇筑前，须用水泥腻子或专用塑料小垫块将模板上多于的孔洞进行封堵。
更多关于“墙体拉结筋植筋规范”等建筑方面的知识、建设规模以及建筑施工企业资质，可以关注本店铺进行查询。
加气混凝土砌块规范中拉结筋如何设置
加气混凝土砌块规范中拉结筋如何设置篇一：蒸压加气混凝土砌块施工规范蒸压加气混凝土砌体工程施工工艺标准1．前言砌体工程广泛运用于工业与民用建筑工程中。
砌体工程包括砌石、砌砖、砌块等工程施工，本章节选取施工中常用且具有代表性的蒸压加气混凝土砌块砌体工程进行阐述。
1.1工艺特点⑴建筑体系适应性强，砌筑方便、组砌灵活，对建筑物的平面和空间变化无严格要求，能满足建筑设计变化的需要。
⑵生产砌块的成本低廉，制作工艺简单。
可因地制宜充分利用本地区的地方材料，可以变废为宝，化害为利，利用工业废渣作原料，可节约有限的资源。
⑶施工机具设备简单，施工简便。
⑷具有较好的耐久、保温、防潮、隔热和耐火等性能。
1.2工艺原理砌体工程是由砖、石、水泥、石灰、砂子等砌筑的砌体结构，能耐久地承受上部结构的荷载，并具有一定的抗冻、保温、防潮、隔热和耐火等性能。
本工艺适用于工业与民用建筑工程采用蒸压加气混凝土砌块和轻质混凝土小砌块等砌筑填充墙砌体工程。
蒸压加气混凝土砌块和轻质混凝土小砌块因其重量轻，用作填充墙可以减轻建筑物的自重，降低工程投资，1.3适用范围⑴适用于低层和多层建筑的承重墙、多层和高层建筑的间隔墙、框架填充墙，以及一般工业建筑的围护墙体。
⑵采用加气混凝土砌块砌体承重的房屋，宜采用横墙承重的结构方案，横墙的间距不宜超过4.2m，尽可能使横墙对正贯通，每层应设置现浇混凝土圈梁，以房屋有较好的空间整体刚度。
质量密度为500kg/m3、强度等级为MU3的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过三层，总高度不超过10m；质量密度为600kg/m3、强度等级为MU4的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过四层，总高度不超过13m；质量密度为700kg/m3、强度等级为MU5的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过五层，总高度不超过16m。
⑶作为填充材料或保温隔热材料。
⑷用于冷库、恒温恒湿车间等特殊的建筑物，可取代一部分保温材料；也可作为保温隔热材料用于建筑物的复合墙体。
砌体拉结筋预留预埋方式
砌体拉结筋预留预埋⽅式
砌体拉结筋预留预埋⽅式
1、预留要求
本⼯程砌体拉结筋采取预留预埋⽅式，所有砌体填充墙均沿柱（剪⼒墙）⾼（与柱、剪⼒墙相交处）每隔500配置2φ6墙体拉筋。
当墙长度⼤于3m时,沿墙长度⽅向应设置构造柱.⽀承在悬臂梁或悬臂板上的墙体，墙端及外墙应设置构造柱。
构造柱的间距不⼤于3m。
当墙体与框架柱紧贴时(如下图所⽰)，框架柱位置应设GZ，并在框架柱（梁）内沿GZ⾼度⽅向设置2φ6@200,与GZ牢靠拉结。
在结构施⼯期间，⼀并将砌体结构中的拉结筋和构造柱的预留插筋翻样制作完成，以便于在结构施⼯期间预先留置出来。
当墙长度⼤于5m时，除设置构造柱外，墙顶与梁(板)应有拉结，见下图。
砌体拉结筋预留见下图：
墙⾼超过4m（100厚墙⾼度超过3m）时，在墙体半⾼处(⼀般结合门窗洞⼝上⽅过梁位置)设置与柱连接且沿墙全长贯通的钢筋混凝⼟圈梁。
圈梁截⾯为墙厚×200，配纵筋412，箍筋φ6@200。
柱（或抗震墙）施⼯时预埋412与⽔平系梁纵筋连接。
圈梁遇过梁时，分别按截⾯、配筋较⼤者设置。
2、拉结筋预留⽅法
①砌体拉结筋预埋件加⼯、制作
180mm)
第⼀步拉结筋弯曲成型(每组2根)、φ16PVC套管1根(长度
拉结筋预埋件实拍照⽚②砌体拉结筋预埋
拉结筋埋设实拍照⽚
③砌体拉结筋凿出
第⼀步模板拆除根据外露的PVC 套管，将套管外露部分割除或凿碎
第⼆步将套管内的拉结筋掰出调整⾄垂直于柱或剪⼒墙墙⾯位置
④砌体拉结筋接长
砌体施⼯前，⽤电弧焊的⽅式将拉结筋接长，然后再进⾏砌体施⼯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砌体拉结筋预留预埋方式
1、预留要求
本工程砌体拉结筋采取预留预埋方式，所有砌体填充墙均沿柱（剪力墙）高（与柱、剪力墙相交处）每隔500配置2φ6墙体拉筋。
当墙长度大于3m时,沿墙长度方向应设置构造柱.支承在悬臂梁或悬臂板上的墙体，墙端及外墙应设置构造柱。
构造柱的间距不大于3m。
当墙体与框架柱紧贴时(如下图所示)，框架柱位置应设GZ，并在框架柱（梁）内沿GZ高度方向设置2φ6@200,与GZ牢靠拉结。
在结构施工期间，一并将砌体结构中的拉结筋和构造柱的预留插筋翻样制作完成，以便于在结构施工期间预先留置出来。
当墙长度大于5m时，除设置构造柱外，墙顶与梁(板)应有拉结，见下图。
砌体拉结筋预留见下图：
墙高超过4m（100厚墙高度超过3m）时，在墙体半高处(一般结合门窗洞口上方过梁位置)设置与柱连接且沿墙全长贯通的钢筋混凝土圈梁。
圈梁截面为墙厚×200，配纵筋412，箍筋φ6@200。
柱（或抗震墙）施工时预埋412与水平系梁纵筋连接。
圈梁遇过梁时，分别按截面、配筋较大者设置。
2、拉结筋预留方法
①砌体拉结筋预埋件加工、制作
第一步拉结筋弯曲成型(每组2根)、φ16PVC套管1根(长度180mm)
第二步将拉结筋按实箭线方向塞入PVC套管内，预埋件即制作成型
拉结筋预埋件实拍照片
②砌体拉结筋预埋
第一步绑扎柱(或剪力墙)钢筋在侧面标注好拉结筋位置第二步按砌体拉结筋位置，放置拉结筋埋件，并用扎丝将两端固定在水平箍筋上，且尽量保证PVC套管紧贴外侧模板位置
两端扎牢，
防止水泥浆
流入套管内
拉结筋埋设实拍照片
③砌体拉结筋凿出
套管割
除位置
第一步模板拆除根据外露的PVC套管，将套管外露部分割除或凿碎
第二步将套管内的拉结筋掰出调整至垂直于柱或剪力墙墙面位置④砌体拉结筋接长
砌体施工前，用电弧焊的方式将拉结筋接长，然后再进行砌体施工。
