高分子药物缓释材料
高分子材料对药物缓释的影响及其机理探究
高分子材料对药物缓释的影响及其机理探究近年来，随着医学和化学科学的不断发展，高分子材料逐渐成为医药领域中的重要材料，被广泛应用于药物缓释系统中。
高分子材料对药物缓释的影响及其机理探究已成为研究的热点。
本文将从两个方面探讨高分子材料对药物缓释的影响及其机理。
一、高分子材料的类型对药物缓释的影响高分子材料的种类非常多，从化学结构上来讲，可以分为天然高分子和合成高分子两类。
天然高分子包括淀粉、纤维素、明胶等，合成高分子包括聚乙烯醇、聚乳酸、聚丙烯酸等。
这些高分子材料在药物缓释中，对药物释放的影响有所不同。
1. 天然高分子天然高分子对药物缓释影响较小，与药物的许多物理化学特性相似，如分子量、溶解度、酸碱度等。
但使用天然高分子作为缓释材料，能够带来一些优势，如天然高分子不具有毒性，可以避免毒性较强的合成高分子可能带来的安全隐患；此外，天然高分子可降解，可以降低药物在人体内停留的时间。
2. 合成高分子不同种类的合成高分子材料对药物缓释的影响也不同。
聚乙烯醇（PVA）和聚乳酸（PLA）是常用的药物缓释材料。
PVA的亲水性强，可以吸附水分，与PVA载药制剂中的活性成分结合形成水溶性复合物。
因此，PVA对水溶性药物的缓释效果较好。
而PLA在可逆热处理下可以制成具有可逆缓释效果的载药材料，可以根据不同药物的需要调节合成条件和制备方法，将药物缓慢释放。
二、高分子材料的机理高分子材料对药物缓释机理主要有三种情况：1. 静电力缓释有些高分子材料表面对带电药物具有亲和力，通过静电作用吸附药物分子，从而实现缓释。
这种方式适用于药物分子与高分子载体表面反应力较小的情况。
2. 包覆作用高分子材料能够包覆药物分子，使药物分子被高分子材料包裹起来，防止药物分子的流失和归巢。
这种方式的优点是能够对药物分子进行保护，不会被外界环境污染，药物也不会逸散。
3. 壳中核释放高分子材料的这种缓释方式是自由基引发重合，也叫作壳中核释。
该方式适用于具有亲水性、疏水性的药物分子，其缓释机制是药物分子逐渐渗透到壳层内部，被包裹在高分子材料壳内，形成囊泡状态，从而实现药物的缓释。
生物医用高分子材料
生物医用高分子材料生物医用高分子材料是一类应用于生物医学领域的高分子材料，具有优良的生物相容性、生物降解性和生物活性等特点。
这类材料旨在解决生物医学领域中的各种问题，如组织工程、药物缓释、生物传感等。
以下将介绍几种常见的生物医用高分子材料及其应用。
首先是生物可降解高分子材料，如聚乳酸（PLA）和聚乳酸-羟基磷灰石（PLGA）。
这类材料能够在体内逐渐降解，并最终被代谢排出体外，具有较好的生物相容性。
它们主要应用于组织修复与再生领域，如制作支架用于骨骼修复、软组织修复和脑部损伤修复等。
其次是生物活性高分子材料，如天然高分子材料胶原蛋白和壳聚糖。
这些材料本身具有一定的生物活性，能够促进细胞黏附、分化和增殖。
它们常用于组织工程中的细胞载体和生物传感器的制备，如用胶原蛋白包裹干细胞用于皮肤再生、用壳聚糖包裹药物用于药物缓释等。
另外一类是生物仿生高分子材料，如聚乙二醇（PEG）。
这类材料模拟生物体内的液体环境，具有良好的生物相容性和抗生物粘附能力。
它们主要应用于制备人工器官、药物控释系统和生物分离材料等，如用PEG涂层改善人工心脏瓣膜的生物相容性、用PEG修饰纳米材料用于靶向药物传递等。
此外，还有一种重要的生物医用高分子材料是羟基磷灰石（HA）。
羟基磷灰石具有良好的生物相容性和生物活性，能够与骨组织有很好的结合性。
它常用于骨修复和牙科领域，如制备骨替代材料、牙齿填充材料和人工牙齿的固定材料等。
总之，生物医用高分子材料在生物医学领域中具有广泛的应用前景。
它们的出现为治疗和修复各种组织和器官提供了新的手段，将对人类健康产生深远影响。
然而，随着研究的深入，还需要克服一些挑战，如材料的稳定性、生物相容性和生物降解速度等问题，以进一步提高材料的应用性能和安全性。
举例说明高分子材料在控释缓释制剂和靶向制剂中的应用
举例说明高分子材料在控释缓释制剂和靶向制剂中的应用高分子材料是一类具有高分子量、由重复单元组成的大分子化合物，具有较高的力学强度、化学稳定性和生物相容性。
高分子材料在控释缓释制剂和靶向制剂中有广泛的应用。
本文将从两个方面来举例说明高分子材料在这两种制剂中的应用。
控释缓释制剂是指能够延长药物在体内的滞留时间，并以持续的速率释放药物的制剂。
高分子材料在控释缓释制剂中起到了重要的作用。
一个典型的例子是聚乳酸-羟基乙酸共聚物（PLGA）微球制剂。
PLGA是一种可生物降解的高分子材料，在体内可以被分解为无害的二氧化碳和水，因此具有较高的生物相容性。
由于PLGA具有良好的可调控性和生物降解性，它被广泛用于制备控释缓释微球制剂。
将药物包裹在PLGA微球中，可以延缓药物的释放速率，达到控制药物释放的目的。
例如，伊维菌素是一种用于治疗结核病的抗生素，它在体内的半衰期较短，需要频繁的给药。
而将伊维菌素包裹在PLGA微球中，可以延长其释放时间，减少给药次数，提高疗效。
靶向制剂是指能够选择性地作用于特定的组织或细胞的制剂。
高分子材料在靶向制剂中的应用也有很多例子。
一个典型的例子是利用聚乙二醇（PEG）改善药物的靶向性。
PEG是一种具有良好生物相容性的高分子材料，可以改善药物的体外稳定性、溶解度和血管通透性。
将药物与PEG共价结合，可以增加药物在体内的半衰期，并且减少对正常细胞的毒性。
例如，靶向治疗肿瘤的制剂利用PEG修饰来提高溶解性，在体内药物释放后能够更容易进入肿瘤组织，减少对正常组织的损伤。
除了上述例子外，高分子材料在控释缓释制剂和靶向制剂中还有其他的应用。
例如，透明聚合物材料可以用于制备眼药物的角膜接触镜，实现长时间的缓慢释放。
还有一些专门用于药物递送的纳米粒子，例如聚丙烯酸纳米粒子可以用于改善口服药物的溶解性和生物利用度。
总之，高分子材料在控释缓释制剂和靶向制剂中有广泛的应用。
通过调控高分子材料的物理化学性质，可以实现药物的长时间释放和靶向性输送，提高药物的疗效并减少副作用。
药物缓释载体)

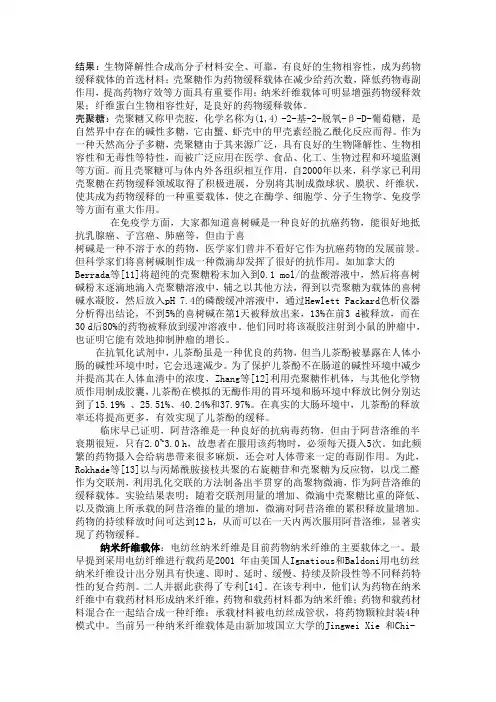

结果：生物降解性合成高分子材料安全、可靠，有良好的生物相容性，成为药物缓释载体的首选材料；壳聚糖作为药物缓释载体在减少给药次数，降低药物毒副作用，提高药物疗效等方面具有重要作用；纳米纤维载体可明显增强药物缓释效果；纤维蛋白生物相容性好, 是良好的药物缓释载体。
壳聚糖：壳聚糖又称甲壳胺，化学名称为(1,4) -2-基-2-脱氧-β-D-葡萄糖，是自然界中存在的碱性多糖，它由蟹、虾壳中的甲壳素经脱乙酰化反应而得。
作为一种天然高分子多糖，壳聚糖由于其来源广泛，具有良好的生物降解性、生物相容性和无毒性等特性，而被广泛应用在医学、食品、化工、生物过程和环境监测等方面。
而且壳聚糖可与体内外各组织相互作用，自2000年以来，科学家已利用壳聚糖在药物缓释领域取得了积极进展，分别将其制成微球状、膜状、纤维状，使其成为药物缓释的一种重要载体，使之在酶学、细胞学、分子生物学、免疫学等方面有重大作用。
在免疫学方面，大家都知道喜树碱是一种良好的抗癌药物，能很好地抵抗乳腺癌、子宫癌、肺癌等，但由于喜树碱是一种不溶于水的药物，医学家们曾并不看好它作为抗癌药物的发展前景。
但科学家们将喜树碱制作成一种微滴却发挥了很好的抗作用。
如加拿大的Berrada等[11]将超纯的壳聚糖粉末加入到0.1 mol/的盐酸溶液中，然后将喜树碱粉末逐滴地滴入壳聚糖溶液中，辅之以其他方法，得到以壳聚糖为载体的喜树碱水凝胶，然后放入pH 7.4的磷酸缓冲溶液中，通过Hewlett Packard色析仪器分析得出结论，不到5%的喜树碱在第1天被释放出来，13%在前3 d被释放，而在30 d后80%的药物被释放到缓冲溶液中。
他们同时将该凝胶注射到小鼠的肿瘤中，也证明它能有效地抑制肿瘤的增长。
在抗氧化试剂中，儿茶酚虽是一种优良的药物，但当儿茶酚被暴露在人体小肠的碱性环境中时，它会迅速减少。
为了保护儿茶酚不在肠道的碱性环境中减少并提高其在人体血清中的浓度，Zhang等[12]利用壳聚糖作机体，与其他化学物质作用制成胶囊，儿茶酚在模拟的无酶作用的胃环境和肠环境中释放比例分别达到了15.19% 、25.51%、40.24%和37.97%。
缓释材料
三十六章缓释材料第一节缓释制剂与缓释材料缓释制剂义称延效制剂、长效制剂，足指用适当方法延长药物在人体中的吸收、分布、代谢、排泄过程，而达延长药效目的的制剂。
它足应临球治疗的要求，增加用药安全度和疗效，达到制剂应用方便的宗旨而提出的第二代剂型二延长吸收是药剂学采取的主要手段。
现今使用的大多数药物是以被动扩散机理而吸收的，药物吸收速度受控于药物在吸收部位的浓度。
若采用制剂学方法，在处方设计时加入影响药物从制剂中溶出和扩散的辅料，就可控制吸收部位的浓度而延缓吸收，能起这种作用的辅料均称作缓释材料（sustained releasc miatcrials）。
能起缓释作用的材料大多是高分子化台物：在处方中加入缓释材料，这是药剂学使制剂延效的重要手段之一。
其他的方法如控制药物粒了_大小、制成植入剂，制成微囊、包衣、乳化剂、制成与组织液不馄溶的分散系等制备工"艺和制备技术也可达到延效的目的。
第二节缓释材料延效的药剂学方法在进行延效制剂处方设计时，为达到理想的治疗效果，一般先据药物动力学原理，调整建释与缓释部分的剂量以及可能达到的血药浓度，从理论上解决给药次数与主药的剂量问题。
但要使药物按设计要求释效，还需以处方中缓释材料延效的药剂学原理为基础，以先进的制剂制备工艺为保证。
缓释材料延效的药剂学原理，主要足根据NogeseWhitney溶出速度方程和Fick第一扩散定律，借助缓释材料的特殊性质，改变影响溶出速度和扩散速度的因索，以达到延效的目的。
通常用缓释材料延效的药剂学方法有：一、作阻滞剂加入阻滞剂( retardanis)足一大类疏水性强的脂肪、蜡类高分子材料。
药物混悬或混溶在这类熔融材料中玲却后，被脂溶性材料包被，药物释放速度与脂肪的消化或水解难易有失，脂肪水解速度一般按单、双、三酯顺序而降低，因此，阻滞剂延滞了药物的扩散和溶出。
、这种延效制剂的制备较为简便，小加阻滞剂的作为速释部分，加阻滞剂的作为缓释部分，可做成缓释胶囊、缓释片剂。
缓释包衣材料及处方组成
一、缓释包衣材料用包衣技术制成的固体缓释和控释剂型是通过包衣膜来控制和调节剂型中药物在体内外的释放速率的，因此包衣材料的选择、包衣膜的组成在很大程度上决定了这种制剂的缓释和控释作用的成败。
虽然缓释包衣方面的研究报道很多，但最新美国药典（1995年23版）仅收载了3种具控释膜功能的包衣材料，即醋酸纤维素、乙基纤维素和甲基丙烯酸共聚物，由于这三种包衣膜材料最经受得住时间和气候规律变化的考验，几十年来一直受到普遍的关注和应用。
本节重点讨论这些包衣材料，同时也对其他有关材料及近年发展的新材料作简单介绍。
一、缓释包衣材料缓释包衣材料都是一些高分子聚合物，大多难溶于水或不溶于水，但水可穿透；无毒、不受胃肠道内液体的干扰，具有良好的成膜性能和机械性能。
（一）醋酸纤维素本品是用棉花或木纤维以少量硫酸为催化剂，与冰醋酸和醋酸混合液经部分或全部乙酰化而制得。
醋酸纤维素（Cellulose acetate，CA）结构式为：含乙酰基为29．0％～44．8％（g／g），每个结构单元约有1．5～3．0个羟基被乙酰化。
乙酰基含量下降，亲水性增加，水的渗透性增加。
因分子中所含结合酸量的不同，有一醋酸纤维素、二醋酸纤维素和三醋酸纤维素之分。
结合酸量的多少，会影响形成包衣膜的释药性能，例如用醋酸纤维素包衣制成的异烟肼控释片，当醋酸纤维素的结合酸为53％时，可制得理想恒速释药的控释片，当结合酸为57％时则释药速率大为降低。
一醋酸纤维素和二醋酸纤维素常供药用，缓释和控释包衣材料则多用后者。
二醋酸纤维素的分子式为［C6H7O2（OCOCH2）（OH）X-3］n，式中n为200～400；x为2．28～2.49。
缓释和控释制剂所用的二醋酸纤维素的平均相对分子质量（M av）约为50000，为白色疏松小粒、条状物或片状粉末，无毒，不溶于水、乙醇、酸、碱溶液；溶于丙酮、氯仿、醋酸甲酯和二氧六环等有机溶剂，溶液具好的成膜性能。
与用同样方法制成的乙基纤维素膜相比更牢固和坚韧。
释材料的种类及性能影响因素
缓释材料的种类按照包埋材料的类型，缓释材料可以分为无机和有机两大类，其中有机类缓释材料目前应用最多的缓释材料多为高分子缓释材料。
根据材料的来源不同，高分子缓释材料可分为天然高分子缓释材料和合成高分子缓释材料。
天然高分子材料主要包括纤维素类、多糖类(如壳聚糖、环糊精)、蛋白质类(如胶原蛋白、丝素蛋白等)；合成高分子主要有聚乳酸、聚酯、聚酸酐及氨基酸类聚合物等。
无机缓释材料无机缓释材料主要包括硫、石蜡、松香等一些无机矿物质。
美国是最先研发以硫为包衣材料的国家，在上世纪60年代，由于其疏水性低，影响缓释效果，再次涂覆石蜡或沥青后，增强了其疏水性，改善缓释性能，经过多年的发展，己形成一定的规模。
中科院于19世纪70年代，研制出一种混合涂层材料，这种涂层材料主要由白蜡，沥青，磷酸钙镁混合而成，该材料具有良好的持续释放性能并形成生产规模。
郝世雄分别以碳酸氢钙－聚乙烯醇，石蜡－松香为包衣材料，制备了对土壤无污染且多营养的无机包衣肥料。
结果表明，石蜡－松香体系的包衣肥料综合性能优于碳酸氢钙－聚乙烯醇体系，石蜡和天然松香在包衣膜层中的用量配比对缓释性能有重要影响，当其配比为80:20时，包衣肥料缓释效果最好。
卢玉东等以松香为包膜原料，溶剂喷涂法制备了包衣肥料，当松香包衣量为５％以上时，缓释效果显著，工艺简便，可制得包覆量大的包衣肥料。
曹振恒等采用不同方法测试了以松香甘油酯，石蜡为原料制备的无机物包衣肥料，探索出了最佳包膜工艺技术，且包衣材料具有一定的生物降解性。
张雁等以凹凸棒石为原料，添加复合材料苯丙乳液、石蜡，获得了苯丙乳液－石蜡－凹凸棒石复合包衣肥料，同时发现，各个包衣材料的用量，工艺干燥温度，干燥时间都对缓释性能有影响。
当干燥温度为60℃，干燥时间为120min，苯丙乳液、石蜡、凹凸棒石用量分别为50-60ml、20ｇ、20ｇ，是最佳工艺条件和物料配比。
虽然这些无机包衣材料具有一定的缓释性能，但是与有机物包衣材料相比，仍然还有很大差距。
缓释包衣材料及处方组成
缓释包⾐材料及处⽅组成⼀、缓释包⾐材料⽤包⾐技术制成的固体缓释和控释剂型是通过包⾐膜来控制和调节剂型中药物在体内外的释放速率的，因此包⾐材料的选择、包⾐膜的组成在很⼤程度上决定了这种制剂的缓释和控释作⽤的成败。
虽然缓释包⾐⽅⾯的研究报道很多，但最新美国药典（1995年23版）仅收载了3种具控释膜功能的包⾐材料，即醋酸纤维素、⼄基纤维素和甲基丙烯酸共聚物，由于这三种包⾐膜材料最经受得住时间和⽓候规律变化的考验，⼏⼗年来⼀直受到普遍的关注和应⽤。
本节重点讨论这些包⾐材料，同时也对其他有关材料及近年发展的新材料作简单介绍。
⼀、缓释包⾐材料缓释包⾐材料都是⼀些⾼分⼦聚合物，⼤多难溶于⽔或不溶于⽔，但⽔可穿透；⽆毒、不受胃肠道内液体的⼲扰，具有良好的成膜性能和机械性能。
（⼀）醋酸纤维素本品是⽤棉花或⽊纤维以少量硫酸为催化剂，与冰醋酸和醋酸混合液经部分或全部⼄酰化⽽制得。
醋酸纤维素（Cellulose acetate，CA）结构式为：含⼄酰基为29．0％～44．8％（g／g），每个结构单元约有1．5～3．0个羟基被⼄酰化。
⼄酰基含量下降，亲⽔性增加，⽔的渗透性增加。
因分⼦中所含结合酸量的不同，有⼀醋酸纤维素、⼆醋酸纤维素和三醋酸纤维素之分。
结合酸量的多少，会影响形成包⾐膜的释药性能，例如⽤醋酸纤维素包⾐制成的异烟肼控释⽚，当醋酸纤维素的结合酸为53％时，可制得理想恒速释药的控释⽚，当结合酸为57％时则释药速率⼤为降低。
⼀醋酸纤维素和⼆醋酸纤维素常供药⽤，缓释和控释包⾐材料则多⽤后者。
⼆醋酸纤维素的分⼦式为［C6H7O2（OCOCH2）（OH）X-3］n，式中n为200～400；x为2．28～2.49。
缓释和控释制剂所⽤的⼆醋酸纤维素的平均相对分⼦质量（M av）约为50000，为⽩⾊疏松⼩粒、条状物或⽚状粉末，⽆毒，不溶于⽔、⼄醇、酸、碱溶液；溶于丙酮、氯仿、醋酸甲酯和⼆氧六环等有机溶剂，溶液具好的成膜性能。
