板换机组配置及技术要求
板式换热器技术要求
不锈钢水箱技术要求1. 说明本章说明板式换热器的制造、供应及安装所需的技术要求。
2. 一般要求2.1供货单位须完成有关板式热交换器下列具体工作：A.须按照设计图纸的技术资料、数量及类别提供合适的板式热交换器。
B.热交换器之换热功能及承压不能小于设备表所示要求。
C.热交换器的水管接驳口，须采取适当保护措施，以防异物进入。
D.供货商须供应及安装所有热交换器的隔振设施，隔振设施应包括防震垫片、所须的工字钢或槽钢、隔振弹簧及结构底座架等，使换热交换器能满意地运行。
E.供货商运送到热交换器需要包含整套的设备，即原则上不允许在现场组装。
如因设备尺寸原因而不得不分散运输，必须由供货商负责现场的组装工作。
F.在运送，储存时应采取正确的保护设施，以避免板式热交换器因碰撞及锈蚀而受损坏。
2.2产品设计、制造、检测、试验等应符合但不限于下列相关标准和规范：●《板式换热器标准》GB 16409-1996●《密封垫片技术条件》HB 0-78-19723．产品3.1概述A. 板式热交换器为水-水热交换器。
B. 板式热交换器须由原厂装配及制造。
整个板式热交换器包括一个由低碳钢制成的框架，经由机械加工压铸成人字波纹形(HERRING BONE)的ANIS316不锈钢传热板片，承托换热片的上下导杆，固定压紧板和活动压紧板组成。
板片与板片之边缘和信道周围均用橡胶垫片(NITRILE GASKET)作密封。
热交换器的各部件必须不含石棉物质。
C.支承换热板片的顶部及底部导杆须由不锈钢或碳钢制造。
D.板式热交换器的设计须能保证低碳钢框架的任何部份，不能接触流经板式热交器的加热或冷却介质。
E.板式热交换器的换热功能须按照设备表内所示的要求选定，并预留足够的富裕量，以补偿污垢热阻等而引起的换热损失。
换热器需预留足够的空间以供日后可增添相等于原换热功能百份之二十的换热板片。
制造商须保证有关规格的板片供应期不少于十五年。
F. 一次及二次的出／入水管接驳口须设在板式热交换器的同一侧。
板式换热器机组规范
板式换热器机组规范
一、介绍
模板式换热器机组是一种具有高热效率的换热器，其原理是由多层金
属板材的固定式热交换装置。
它具有体积小、重量轻、安装维护方便、热
力传导效果高、有效的排除污染物的等优点，多用于工业和热水暖气系统，可根据客户需要定制各种参数的模板式换热器机组。
二、规范
1、安装规范
（1）在安装模板式换热器机组时，要确保所有的连接管道位置正确，否则会影响整个机组的正常运行。
（2）模板式换热器机组的安装需要遵循国家规定的安装标准，避免
安装不当导致机组运行安全问题。
（3）模板式换热器机组的安装需要有专业人员负责安装，避免安装
不当影响换热效率及机组本身的使用寿命。
（4）模板式换热器机组的安装要求高度要符合要求，并且要求上下
管道符合设计要求，避免流体停留太久影响机组换热效率。
2、操作规范
（1）模板式换热器机组的操作需要有专业人员负责，以确保安全可
靠的操作。
（2）模板式换热器机组的正常运行需要按照要求的温度和流量调整，以达到最佳的换热效果。
（3）模板式换热器机组的操作要定期进行检查，及时排除故障和。
换热站设备技术要求
换热站技能要求本工程中换热站共两台设备：板式换热机组（采暖）和容积式换热机组（淋浴，喷头共41个）。
一、这两台设备总体要求：1、具有先进成熟的控制系统，使用寿命长，妨碍率低，维护量少，节能运行结构紧凑，可大大节约机房面积和基建用度，出厂前已经严格检测，现场只需法兰连接，开机即可投入运行，以利于淘汰现场安装工程用度，缩短工程建立周期。
2、机组配备不锈钢楔型滤网除污器，除污效果好，使用寿命长。
所有阀门、仪表管路等均接纳国产或合资中档品牌，装机配置先进、公道。
3、水泵要运行平稳，特别是噪音要低，能有效的改进机房情况。
4、机组要配置灵活，可凭据用户要科学、公道的优化配置，最大限度地满足客户要求。
5、控制系统要求操纵方便简朴，尽量能使六台泵的控制柜会合在一起。
二、投标方的办事投标方的办事范畴包罗: 供方有责任为需方的机组提供整个系统设计方面的技能办事。
试运行、调试指导及人员培训等。
投标方应派有经验的技能代表到事情现场安装、调试、查抄及验收事情。
并到场设备的试运行。
投标方应对用户的操纵、维修人员提供培训。
1 投标方现场技能办事1.1 投标方现场办事人员的目的是使所供质料宁静、正常投运。
投标方要派及格的现场办事人员。
1.2 投标方现场办事人员应具有下列资格：遵守纲纪，遵守现场的各项规章和制度；有较强的责任感和事业心，定时到位；1.2.3 了解条约设备的设计，熟悉其结构，有相同或相近机组的现场事情经验，能够正确地进行现场指导；身体康健，适应现场事情的条件。
投标方须调换招标方认为不及格的投标方现场办事人员。
1.3 投标方现场办事人员的职责投标方现场办事人员的任务主要包罗质料催交、货品的开箱查验、质料质量问题的处置惩罚、指导安装和调试、到场试运和性能验收试验。
在安装和调试前，投标方技能办事人员应向招标方进行技能交底，解说和示范将要进行的步伐和要领投标方现场办事人员应有权全权处置惩罚现场出现的一切技能和商务问题。
如现场产生质量问题，投标方现场人员要在招标方划定的时间内处置惩罚解决。
板式换热器机组规范
目次前言II1 范围12 规范性引用文件13 定义24 型号编制25 基本参数36 一般规定37 板式换热器48 水泵49 变频器510 阀门及管路附件611 防腐与保温612 控制和测量设备613 材料及连接814 整机技术要求915 试验方法916 检验规则1017 标志、包装、运输和贮存11附录 A （规范性附录）板式换热机组工艺控制系统流程图13附录 B （规范性附录）板式换热机组安装使用条件15前言本标准为首次制订的行业标准。
本标准主要对板式换热机组的整机提出需要控制的技术参数和质量指标，关于板式换热器的标准，应按照GB/T 16409《板式换热器》执行，本标准不再做特别规定。
按照本标准生产制造的板式换热机组符合《城市热力网设计规范》对热力站的规定。
本标准由建设部标准定额研究所提出。
本标准由建设部城镇建设标准技术归口单位城市建设研究院归口。
本标准起草单位：中国市政工程华北设计研究院城市建设研究院九圆热交换设备制造有限公司兰州兰石鲁尔热力工程有限公司APV中国有限公司天津市换热装备总厂清华同方人环工程公司北京硕人时代科技有限公司沈阳太宇机电设备有限公司丹佛斯公司本标准主要起草人：廖荣平、王淮、杨健、信岩、刘涤杰、王志峰、王立新、王兵、俞华伟、史登峰、吴军、李滨涛。
1范围本标准规定了板式换热机组（以下简称机组）的型号编制、基本参数、技术要求、试验方法和检验规则、标志、包装、运输和贮存要求。
本标准适用于供热、空调及生活热水等换热系统中使用的板式换热机组。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 700 碳素结构钢GB/T 707 热轧槽钢尺寸、外形、重量及允许偏差GB/T 2887 电子计算机场地通用规范GB 3096 城市区域环境噪声标准GB/T 4942.2 低压电器外壳防护等级GB/T 5117 碳钢焊条GB/T 5657 离心泵技术条件GB 7251.1 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB/T 8163 输送流体用无缝钢管GB/T 9112 钢制管法兰类型与参数GB/T 9787 热轧等边角钢尺寸、外形、重量及允许偏差GB/T 12233 通用阀门铁制截止阀与升降式止回阀GB/T 12237 通用阀门法兰和对焊连接钢制球阀GB/T 12238 通用阀门法兰和对夹连接蝶阀GB/T 12243 弹簧直接荷载式安全阀GB 12459 钢制对焊无缝管件GB/T 12668.2 调速电气传动系统第二部分一般要求低压交流变频电气传动系统额定值的规定GB 12706.1 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第1部分：一般规定GB 12706.2 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第2部分：聚氯乙烯绝缘电力电缆GB 12706.3 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第3部分：交联聚乙烯电力电缆GB/T 12712 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求GB/T 13384 机电产品包装通用技术条件GB/T 16409 板式换热器GB 50015 建筑给水排水设计规范GB 50054 低压配电设计规范GB 50174 电子计算机机房设计规范GB 50236 现场设备、工业管道焊接工程施工及验收规范JB/T 87 管路法兰用石棉橡胶垫片JB/T 8680.2 三相异步电动机技术条件第2部分Y2-E系列(IP54)三相异步电动机(机座号80～280)JB/T 53058 管道式离心泵产品质量分等CJJ 34 城市热力网设计规范CJ 128 热量表SY/T 0407 涂装前钢材表面处理规范3定义本标准采用下列定义。

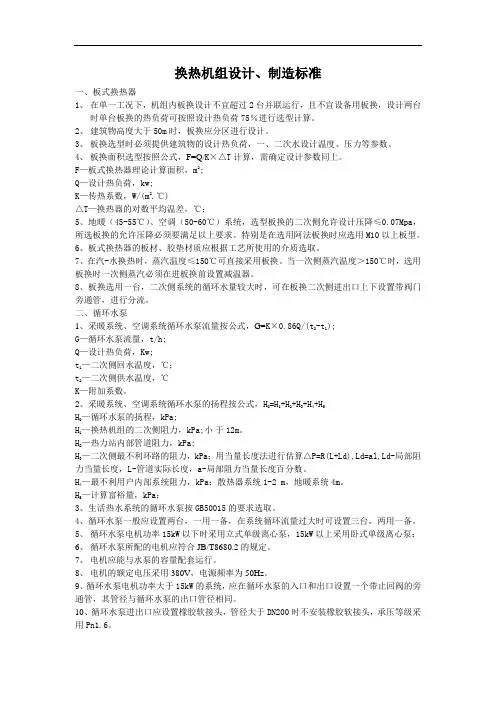

机组技术标准
换热机组设计、制造标准一、板式换热器1、在单一工况下，机组内板换设计不宜超过2台并联运行，且不宜设备用板换，设计两台时单台板换的热负荷可按照设计热负荷75％进行选型计算。
2、建筑物高度大于50m时，板换应分区进行设计。
3、板换选型时必须提供建筑物的设计热负荷，一、二次水设计温度、压力等参数。
4、板换面积选型按照公式，F=Q/K×△T计算，需确定设计参数同上。
F—板式换热器理论计算面积，m2;Q—设计热负荷，kw;K—传热系数，W/(m2.℃)△T—换热器的对数平均温差，℃；5、地暖（45-55℃）、空调（50-60℃）系统，选型板换的二次侧允许设计压降≤0.07Mpa，所选板换的允许压降必须要满足以上要求。
特别是在选用阿法板换时应选用M10以上板型。
6、板式换热器的板材、胶垫材质应根据工艺所使用的介质选取。
7、在汽-水换热时，蒸汽温度≤150℃可直接采用板换。
当一次侧蒸汽温度＞150℃时，选用板换时一次侧蒸汽必须在进板换前设置减温器。
8、板换选用一台，二次侧系统的循环水量较大时，可在板换二次侧进出口上下设置带阀门旁通管，进行分流。
二、循环水泵1、采暖系统、空调系统循环水泵流量按公式，G=K×0.86Q/(t2-t1);G—循环水泵流量，t/h;Q—设计热负荷，Kw;t1—二次侧回水温度，℃；t2—二次侧供水温度，℃K—附加系数。
2、采暖系统、空调系统循环水泵的扬程按公式，H0=H1+H2+H3+H4+H5H—循环水泵的扬程，kPa;H1—换热机组的二次侧阻力，kPa;小于12m。
H2—热力站内部管道阻力，kPa;H3—二次侧最不利环路的阻力，kPa；用当量长度法进行估算△P=R(L+Ld),Ld=al,Ld-局部阻力当量长度，L-管道实际长度，a-局部阻力当量长度百分数。
H4—最不利用户内部系统阻力，kPa；散热器系统1-2 m，地暖系统4m。
H5—计算富裕量，kPa；3、生活热水系统的循环水泵按GB50015的要求选取。

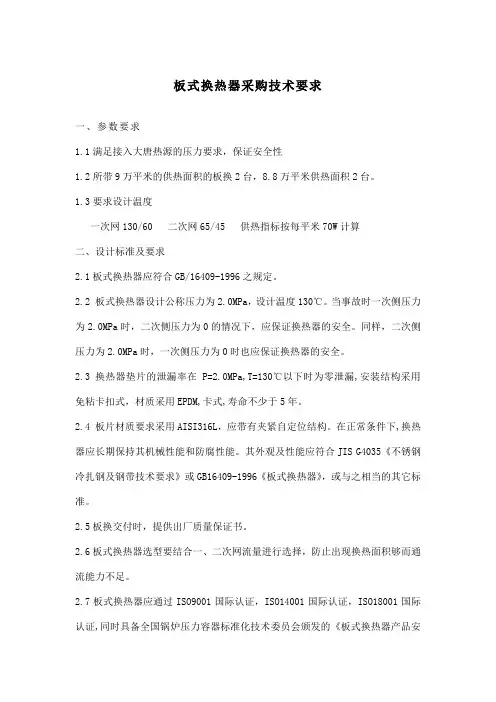

板换的技术要求
板式换热器采购技术要求一、参数要求1.1满足接入大唐热源的压力要求，保证安全性1.2所带9万平米的供热面积的板换2台，8.8万平米供热面积2台。
1.3要求设计温度一次网130/60 二次网65/45 供热指标按每平米70W计算二、设计标准及要求2.1板式换热器应符合GB/16409-1996之规定。
2.2 板式换热器设计公称压力为2.0MPa，设计温度130℃。
当事故时一次侧压力为2.0MPa时，二次侧压力为0的情况下，应保证换热器的安全。
同样，二次侧压力为2.0MPa时，一次侧压力为0时也应保证换热器的安全。
2.3 换热器垫片的泄漏率在P=2.0MPa,T=130℃以下时为零泄漏,安装结构采用免粘卡扣式，材质采用EPDM,卡式,寿命不少于5年。
2.4 板片材质要求采用AISI316L，应带有夹紧自定位结构。
在正常条件下,换热器应长期保持其机械性能和防腐性能。
其外观及性能应符合JIS G4035《不锈钢冷扎钢及钢带技术要求》或GB16409-1996《板式换热器》，或与之相当的其它标准。
2.5板换交付时，提供出厂质量保证书。
2.6板式换热器选型要结合一、二次网流量进行选择，防止出现换热面积够而通流能力不足。
2.7板式换热器应通过ISO9001国际认证，ISO14001国际认证，ISO18001国际认证,同时具备全国锅炉压力容器标准化技术委员会颁发的《板式换热器产品安全注册证》2.8 板式换热器在不拆除其他任何一张板片时而随意拆装其中任一张板。
（即在不拆卸第一张板的情况下把第一张板拉开第二张板只要倾斜45°即可拆卸下第二张板）2.9 板式换热器的夹紧系统采用先进的快装机构。
夹紧螺栓、螺母：材质要求使用优质碳素结构钢，应符合ISO630-1980，制造及精度应符合ISO898要求。
板式换热机组技术规格书(采暖)20111207N
板式换热机组技术规范书一、概述为满足中丝辽宁液体化学品物流项目办公楼辐射采暖需要，配套全自动板式快速换热定压机组。
二、现场条件当地气象资料据1973年～1982年的营口鲅鱼圈韭菜坨子气象站(N40︒18'，E122︒05')气象观测资料统计，特征值如下:1、气温年平均气温 9.8 ℃极端最高气温 34.4 ℃ (1978年8月5日)极端最低气温 -22.4℃ (1976年2月5日)2、降水年平均降水量549.9 mm一日最大降水量204.7 mm (1975年7月31日)3、雾况年平均雾日为4.4 d。
4、风仙人岛海区强风向是WNW、S，最大风速29.0m/s ;次强风向是N、NE ,其最大风速26.0m/s ;常风向为SSE ,频率17.28% ,次常风向为S ,频率13.94%。
六级以上风频率16.62%。
5、地震烈度： 7度。
三、技术文件内容1、供货范围及性能参数1．1供货范围供货范围表1．3 性能参数1)1台板式换热器（传热板片由进口304不锈钢板组成，使用进口三元乙丙烯橡胶密封,板片厚度0.5mm）；2)板换负荷为215KW，T1＝95/70℃，P1＝1.0MPa，一次侧流量7.4m3/h，T2＝45/35℃，P2＝1.0MPa，二次侧流量18.4m3/h；3)两台循环水泵，一用一备，流量20m3/h，扬程 22m；厂家自带控制设备1套；4)两台定压补水水泵，一用一备，流量1m3/h，扬程 15m；厂家自带控制设备1套；5)定压值0.14MPa，低限压0.12MPa，高限压力0.36MPa；6)DN40对夹式蝶阀 D373-16C 2个，DN65对夹式蝶阀 D373-16C 5个，DN50 橡胶软接头 PN=1.6MPa 4个，DN32电动调节阀 PN=1.6MPa 1个，压力表组 PN=1.6 7套（铜制），双金属温度计 0~200℃ 5块。
7)定压罐 1个；8)DN25 安全阀 PN=0.6MPa2、执行的规范及技术规定货物应符合设计要求及国家规范、图集要求包括但不限于下述项目：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《低压成套开关设备和控制设备空壳体的一般要求》GB/T20641-2006《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》GB7251.1-2005《低压成套开关设备和控制设备智能型成套设备通用技术要求》GB/T7251.8-2005《低压开关设备和控制设备》 GB14048.1～.16系列标准。
板式换热机组技术标准
四期板式换热机组招标技术要求一、项目概况东方圣河西项目占地8.19HM2，总建筑面积18.95万m2，其中供热面积为16.4万m2，总户数为957户。
住宅以高层为主，9～11#楼为18层，1～4#楼为24层，5号楼和7#楼为30层，6#楼为32层，8号楼为25层。
二、供热概况小区供热分三个区，高、中、低区。
三个区的静水压线分别为158米、126米、85米，换热站地面标高为44米。
东方圣荷西项目采暖方式为地热采暖，热源为91550部队锅炉房，一次侧设计水温为100/70℃，二次侧水温为60/50℃。
三、各区的设计压力和循环水量分别如下：低区：设计压力为1.0MPa，循环水量为492T/h；中区：设计压力为1.3MPa，循环水量为516T/h；高区：设计压力为1.5MPa，循环水量为74T/h；每套换热机组设两台板式换热器，两台循环水泵、两台补水泵。
板式换热器为两台同时运行，每台的运行时负荷为满负荷时的70％，循环水泵和补水泵均为一用一备。
四、供货范围本次供货为成套换热机组。
每套换热机组包括两台水-水板式换热器、两台循环水泵、两台补水泵、设备间连接的管道和阀门、管道防腐、设备电控柜五、板换机组技术要求板换机组的控制功能为温度控制+水泵变频（一）、循环水泵、补水泵循环水泵所配电机的设计、制造、测试、检验应符合JB/T8680.2的规定，并应满足下列要求：1．电机应为标准三相鼠笼异步电机，并能与变频器配套运行；2．电机的额定电压为（380±10%）V，电源频率为（50±2）HZ；3．电机转矩应能满足水泵在调速范围内的转矩要求；4．电机绕组和绝缘应能随来自变频器的电压和电流；5．电机应有密封的接线盒，接线端子应连接每个绕组的末端，并保护接地，用铜导线使接线端子和电机形成闭合回路。
循环水泵所配变频器的设计、制造、测试和检验应满足下列要求：1．变频器应采用晶体模块型，用于三相鼠笼异步电机的无级调速，变频器应适合于电机和负载要求；2．每个变频器应包括整流单元、线性电抗器、中间电路、递变单元、控制和电子监测系统、操作面板；3．箱体应具有一定的机械强度和严密的结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板式换热机组配置及技术要求
1板换
板片材质：材质不锈钢316L，厚度约0.5mm，换热系数≥3500W/m2.℃，使用寿命≥15年，板片不允许存在任何微裂纹等瑕疵。
，垫片：三元乙丙橡胶(EPDM),耐温160-180℃，使用寿命≥10年。
，备注：热源温度设计130度，使用中可能下降到90度，板换需要考虑增加余量
2智能电控柜
控制要求：1对循环泵变频恒温恒压控制，两用一备定时切换。
温度信号采集包含一次热源来水及回水温度，二次回水及出水温度，室外温度。
控制柜需要PLC编程，对采集温度及压力进行积分换算，对循环泵及温控阀进行智能调节控制。
配置要求：变频器及PLC品牌ABB`西门子•丹佛斯，元器件品牌正泰•人民•德力西，液晶显示屏7寸：西门子•台达•欧姆龙。
备注：补水泵也需配套变频器
3温控阀
阀体材质：球墨铸铁或者铸钢•耐压 2.5MPA,，配套厂家：西门子或者霍尼韦尔含电动执行器及温控仪+室外补偿器
4循环泵
泵体材质：球墨铸铁•耐压2.5MPA,, 配套轴承：NSK或者SKF，，电机转速1450转，，机械密封：整装式合金热水机封，，备注：高区试压2.4MPA,低区试压1.95MPA
5补水泵
泵体材质：不锈钢SUS304 备注：不锈钢轻型多级离心泵
6管道
管道为标准无缝钢管，须有GB2、GC2或以上等级的压力管道安装焊接资质，管路焊接射线探伤报告；
7仪表
数据采集仪表包含压力变送器及温度变送器选用瑞士科乐•西门子。
配套显示压力•温度表选用上海仪表厂，红旗，川仪。
电接点压力表选用耐振型。
8阀门
阀体材质：球墨铸铁或者铸钢•耐压2.5MPA。
热水部分阀门采用金属硬密封涡轮蝶阀或偏心半球阀。
热水部分采用不锈钢金属软连接
9生产要求
设备应为整体撬装出厂，出厂前进行整体耐压测试，水泵运行测试，控制柜运行测试，以上测试出具相应的出厂检验报告。
备注：制造厂应该具备相关制造资质及5年以上生产及设计同类产品的经验。
