铝板墙面板安装技术交底
交底日期
2019.5.5
施工单位
重庆明星建筑装饰有限公司
分项工程名称
墙面金属铝板安装
交底提要
木纹转印铝板安装技术交底
交底内容：9-26金属饰面板安装工艺标准（926-1996）
1范围
本工艺标准适用于工业与民用建筑工程的内外墙面、屋面、顶棚等各种金属饰面板安装工程。亦可与玻璃幕墙或大玻璃窗配套应用，以及在建筑物四周的转角部位、玻璃幕墙的伸缩缝、水平部位的压顶等配套应用。
2.1.3骨架材料：是由横竖杆件拼成，主要材质为铝合金型材或型钢等。因型钢较便宜，强度高，安装方便，所以多数工程采用角钢或槽钢。但骨架应预先进行防腐处理，严禁黑铁进楼。
2.1.4固定骨架的连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件，其质量必须符合要求。
2.2主要机具：
2.1.2铝合金板：用于装饰工程的铝合金板，其品种和规格较多。从表面处理方法分，有阳极氧化处理及喷涂处理。从常用的色彩分：有银白色、古铜色、金色等。从几何尺寸分：有条形板和方形板。条形板的宽度多为80～100mm，厚度多为0.5～1.5mm，长度6m左右。方形板包括正方形、长方形等。用于高层建筑的外墙板，单块面积一般较大，刚度和耐久性要求高，因而板要适当厚一些，甚至要加设肋条。从装饰效果分：有铝合金花纹板、铝质浅花纹板、铝及铝合金波纹板、铝及铝合金压型板等。
3.5金属饰面安装：墙板的安装顺序是从每面墙的边部竖向第一排下部第一块板开始，自下而上安装。安装完该面墙的第一排再安装第二排。每安装铺设10排墙板后，应吊线检查一次，以便及时消除误差。为了保证墙面外观质量，螺栓位置必须准确，并采用单面施工的钩形螺栓固定，使螺栓的位置横平竖直。固定金属饰面板的方法，常用的主要有两种。一是将板条或方板用螺丝拧到型钢或木架上，这种方法耐久性较好，多用于外墙。另一种是将板条卡在特制的龙骨上，此法多用于室内。
板与板之间的缝隙一般为10～20mm，多用橡胶条或密封胶弹性材料处理。当饰面板安装完毕，要注意在易于被污染的部位，要用塑料薄膜覆盖保护。易被划、碰的部位，应设安全栏杆保护。
3.6收口构造：其构造如图9-10所示。水平部位的压顶、端部的收口、伸缩缝的处理、两种不同材料的交接处理等，不仅关系到装饰效果，而且对使用功能也有较大的影响。因此，一般多用特制的两种材质性能相似的成型金属板进行妥善处理。
目前生产金属饰面板的厂家较多，各厂的节点构造及安装方法存在一定差异，安装时应仔细了解。本工艺标准仅叙述了其中一种的作法。
2施工准备
2.1材料要求：
2.1.1彩色涂层钢板：原板多为热轧钢板和镀锌钢板。为提高钢板的防腐蚀性能和表面性能，须涂覆有机、无机或复合涂层，其中以有机涂层钢板发展较快，常用的有机涂层为聚氯乙烯，此外还有聚丙烯酸酯、环氧树脂、醇酸树脂等。涂层与钢板的结合方法有薄膜层压法和涂料涂覆法。彩色涂层钢板的主要用途可作屋面板和墙板等。上钢三厂生产的塑料复合钢板，长度为1800mm、2000mm，宽度为450mm、500mm、1000mm，厚度有0.35～2.0mm等多种。具有耐腐蚀、耐磨、绝缘等性能。塑料与钢板的剥离强度≥20N/cm。
2.2.1裁割、加工、组装金属板等所需的工作台、切割机、成型机、弯边机具、砂轮机、连接金属板的手提电钻、混凝土墙打眼电钻、钢板尺（1m长）、长卷尺、盒尺、锤子、各种形状圆、扁）的钢凿子、铅丝、弹线用的粉线包、墨斗、小白线、手提砂轮、钳子、铁制水平尺、棉丝、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。
2.3作业条件：
2.3.1混凝土和墙面抹灰已完成，且经过干燥，含水率不高于8%；木材制品不得大于12%。
2.3.2水电及设备、顶墙上预留预埋件已完。垂直运输的机具均事先准备好。
2.3.3要事先检查安装饰面板工程的基层，并作好隐预检记录，合格后方可进行安装工序。
2.3.4外架子（高层多用吊篮或吊架子）应提前支搭和安装好，多层房屋宜选用双排架子或桥架，其横竖杆及拉杆等应离开墙面和门窗口角150～200mm。架子的步高和支搭要符合施工要求和安全操作规程。
构造比较简单和转角处理方法，大多是用一条较厚的（1.5mm）的直角形金属板，与外墙板用螺栓连接固定牢，其转角部位处理见图9-11、图9-12所示。
窗台、女儿墙的上部，均属于水平部位的压顶处理（图9-13）即用铝合金板盖住，使之能阻挡风雨浸透。水平板的固定，一般先在基层焊上钢骨架，然后用螺栓将盖板固定在骨架上。盖板之间的连接宜采取搭接的方法（高处压低处，搭接宽度符合设计要求，并用胶密封）。
2.3.5对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护。大面积施工前应先做样板间，经质检部门鉴定合格后，方可组织班组施工。
3操作工艺
3.1工艺流程：
原则上是自下而上安装墙面。
吊直、套方、找规矩、弹线→固定骨架的连接件→固定骨架→
金属饰面板安装→收口构造
3.2吊直、套方、找规矩、弹线：首先根据设计图纸的要求和几何尺寸，要对镶贴金属饰面板的墙面进行吊直、套方、找规矩并一次实测和弹线，确定饰面墙板的尺寸和数量。
3.3 固定骨架的连接件：骨架的横竖杆件是通过连接件与结构固定的，而连接件与结构之间，可以与结构的预埋件焊牢，也可以在墙上打膨胀螺栓。因后一种方法比较灵活，尺寸误差较小，容易保证位置的准确性，因而实际施工中采用的比较多。须在螺栓位置画线按线开孔。
3.4固定骨架：其构造如图9-8、图9-9所示。骨架应预先进行防腐处理。安装骨架位置要准确，结合要牢固。安装后应全面检查中心线、表面标高等。对高层建筑外墙，为了保证饰面板的安装精度，宜用经纬仪对横竖杆件进行贯通。变形缝、沉降缝等应妥善处理。
墙面边缘部位的收口处理（图9-14），是用颜色相似的铝合金成形板将墙板端部及龙骨部位封住。
墙面下端的收口处，是用一条特制的披水板，将板的下端封住，同时将板与墙之间的缝隙盖住，防止雨水渗入室内（图9-15）。
伸缩缝、沉降缝的处理（图9-16），首先要适应建筑物伸缩、沉降的需要，同时也应考虑装饰效果。另外，此部位也是防水的薄弱环节，其构造节点应周密考虑。一般可用氯丁橡胶带起连接、密封作用。
铝板幕墙工程安全技术交底
铝板幕墙工程安全技术交底一、项目概述铝板幕墙工程是指在建造外墙表面安装铝板幕墙系统，以达到美观、保温、防水、隔热等功能的工程。
为确保工程施工过程中的安全性，本次技术交底将重点介绍铝板幕墙工程的安全要求、施工方法和注意事项。
二、安全要求1. 施工人员必须持有相关的施工资质证书，并严格按照设计要求和施工规范进行操作。
2. 施工现场必须设置合理的安全警示标志，明确指示施工区域和危（wei）险区域，以确保施工人员的安全。
3. 所有施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、防护眼镜、防尘口罩等，并严禁穿拖鞋、高跟鞋等不符合安全要求的装备。
4. 施工现场必须定期进行安全检查，及时排除施工中可能存在的安全隐患。
5. 施工人员必须熟悉施工现场的紧急救援预案，并在紧急情况下迅速采取相应的应急措施。
三、施工方法1. 铝板幕墙的安装必须由经验丰富、技术熟练的专业施工人员进行，确保施工质量和安全性。
2. 在进行铝板幕墙安装前，必须对施工现场进行全面的勘测和测量，确保安装的精确度和稳定性。
3. 铝板幕墙的安装必须按照设计图纸和施工方案进行，严禁随意更改或者省略施工步骤。
4. 在进行铝板幕墙安装时，必须使用符合国家标准的安全设备，如脚手架、安全网等，确保施工人员的安全。
5. 铝板幕墙的连接必须坚固可靠，采用适当的连接件和固定方法，以确保幕墙系统的稳定性和耐久性。
四、注意事项1. 在进行铝板幕墙安装时，必须注意天气条件，避免在恶劣天气下施工，如大风、暴雨等。
2. 在进行高空作业时，必须采取有效的防护措施，如使用安全绳索、安全带等，确保施工人员的安全。
3. 施工现场必须保持整洁有序，杂物必须及时清理，以防止发生意外事故。
4. 在进行铝板幕墙安装时，必须严格按照施工方案进行，不得随意更改或者省略施工步骤。
5. 施工人员必须熟悉使用各类施工工具和设备，确保施工过程中的安全和高效。
以上是关于铝板幕墙工程安全技术交底的详细内容。

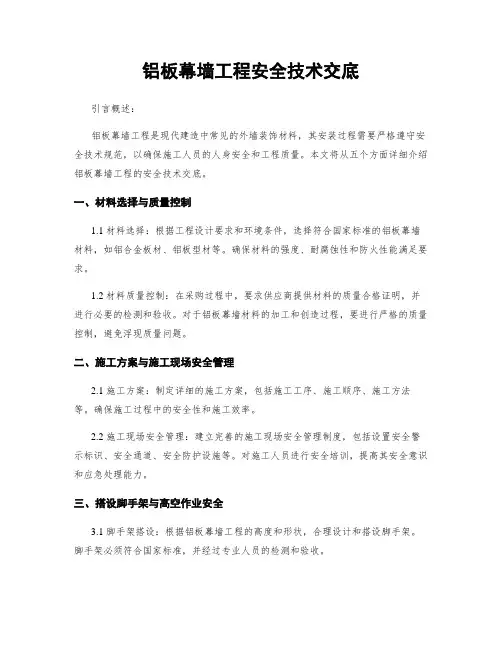

铝板幕墙工程安全技术交底
铝板幕墙工程安全技术交底引言概述：铝板幕墙工程是现代建造中常见的外墙装饰材料，其安装过程需要严格遵守安全技术规范，以确保施工人员的人身安全和工程质量。
本文将从五个方面详细介绍铝板幕墙工程的安全技术交底。
一、材料选择与质量控制1.1 材料选择：根据工程设计要求和环境条件，选择符合国家标准的铝板幕墙材料，如铝合金板材、铝板型材等。
确保材料的强度、耐腐蚀性和防火性能满足要求。
1.2 材料质量控制：在采购过程中，要求供应商提供材料的质量合格证明，并进行必要的检测和验收。
对于铝板幕墙材料的加工和创造过程，要进行严格的质量控制，避免浮现质量问题。
二、施工方案与施工现场安全管理2.1 施工方案：制定详细的施工方案，包括施工工序、施工顺序、施工方法等。
确保施工过程中的安全性和施工效率。
2.2 施工现场安全管理：建立完善的施工现场安全管理制度，包括设置安全警示标识、安全通道、安全防护设施等。
对施工人员进行安全培训，提高其安全意识和应急处理能力。
三、搭设脚手架与高空作业安全3.1 脚手架搭设：根据铝板幕墙工程的高度和形状，合理设计和搭设脚手架。
脚手架必须符合国家标准，并经过专业人员的检测和验收。
3.2 高空作业安全：在进行高空作业时，施工人员必须佩戴安全帽、安全绳等个人防护装备，并严格按照操作规程进行作业。
同时，要定期检查和维护脚手架的稳定性和安全性。
四、焊接与固定技术要求4.1 焊接技术要求：对于需要进行焊接的铝板幕墙工程，施工人员必须具备相应的焊接技术资质，并按照焊接工艺规范进行操作。
焊接过程中要注意防火防爆措施，确保施工安全。
4.2 固定技术要求：对于铝板幕墙的固定，要选择合适的固定方式和固定件，并按照设计要求进行固定。
固定件的质量和安装要符合国家标准，确保固定坚固和安全可靠。
五、验收与交底5.1 施工质量验收：在铝板幕墙工程施工完成后，进行质量验收。
包括对材料、施工工艺、固定效果等进行检查，确保工程质量符合要求。
铝板幕墙面板安装技术交底
（3）铝板安装要按照项目部出具的排版图，对号安装，凡是发现有破损或者有缺
陷的铝板，一律禁止安装，应立即上报项目部，不允许对铝板进行敲打作业。
（4）铝板幕墙安装的允许偏差和检验方法应符合表 b 的规定
表 b 铝板幕墙安装允许偏差
项目
允许偏差(mm)
检查方法
竖缝及墙面 垂直度
幕墙高度(H)(m) H≤30
（1）运输铝板时应特别小心，避免磕碰边角，必要时用地毯与软物等包住边角。
（2）堆放铝板要整齐牢固，防止运输过程中磕碰导致铝板变形或者表面出现凹陷
等。
（3）铝板在搬运至安装部位之前，应对铝板板块进行清理。保证铝板表面无明显
污渍油迹和其他污垢。
（4）吊篮运输铝板时，必须遵循“少量多次”的原则，严禁超载和违规操作，所
序进行堆放，堆放时要适当倾斜，以免倾覆。
（2）调整：板块初装完成后就对板块进行调整，调整的标准，即横平、竖直、面
平。横平即横梁水平，横缝水平；竖直即竖梁垂直、竖封垂直；面平即各板块在同一平
面内。室外调整完后还要检查室内该平的地方是否平，各处尺寸是否达到设计要求。
安装时，控制装饰柱铝板平面的平整度，进出度以及铝板的嵌缝大小，要求嵌缝 15mm。
60≤H＞30 90≤H＞60
≤10
≤15 ≤20
激光经纬仪 或经纬仪
H＞90
≤25
幕墙平面度
≤2.5
2m 靠尺、钢直尺
竖缝直线度
≤2.5
2m 靠尺、钢直尺
横缝直线度
≤2.5
2m 靠尺、钢直尺
接缝宽度(与设计值比较) 两相邻面板之间接缝高低差
幕墙水平度 板材立面垂直度
阳角方正
±2 ≤1.0
铝板幕墙安装安全技术交底模板
一、工程名称：____________________二、施工单位：____________________三、交底日期：____________________四、交底内容：一、安全意识教育1. 作业人员必须充分认识到铝板幕墙安装工作的安全重要性，树立“安全第一”的思想。
2. 作业人员必须经过入场教育考试合格后方可上岗作业，熟悉本岗位的安全操作规程。
二、施工前的准备工作1. 施工前应对施工现场进行全面检查，确保施工环境安全，消除安全隐患。
2. 检查施工机械、设备、工具是否完好，确保其安全可靠。
3. 检查施工材料是否符合要求，保证材料质量。
三、施工过程中的安全措施1. 作业人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场设置安全警示标志，明确危险区域，禁止无关人员进入。
3. 作业人员上下班必须乘坐电梯，严禁乘坐非载人电梯。
4. 施工过程中，严禁酒后作业、疲劳作业、超负荷作业。
5. 铝板吊装作业时，必须使用专用吊装设备，确保吊装安全。
6. 铝板切割、打磨等作业时，必须佩戴防护眼镜、口罩等防护用品。
7. 施工现场设置消防设施，确保消防通道畅通。
四、事故应急处理1. 发生事故时，立即启动应急预案，迅速组织救援。
2. 及时向有关部门报告事故情况，配合调查处理。
3. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。
五、文明施工1. 施工现场保持整洁，严禁乱扔垃圾、乱堆材料。
2. 施工过程中，注意保护施工现场的绿化、设施。
3. 严格遵守施工现场的规章制度，维护施工秩序。
六、交底人及接受交底人1. 交底人：____________________2. 接受交底人：____________________七、签字确认1. 施工单位负责人签字：____________________2. 作业人员签字：____________________八、备注1. 本交底内容为铝板幕墙安装安全技术交底模板，具体施工过程中应根据实际情况进行调整。

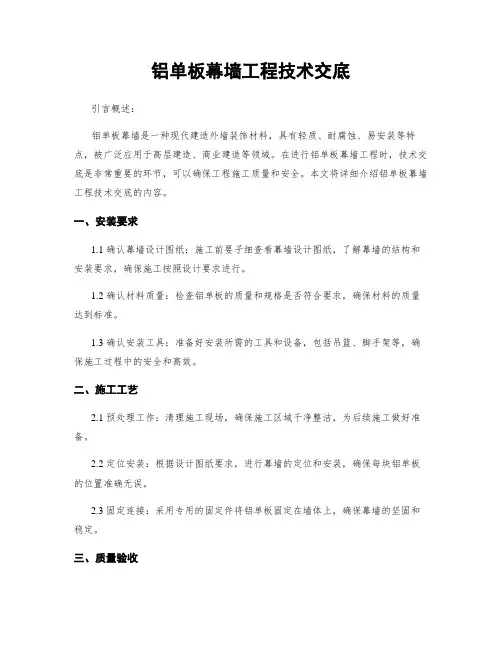

铝单板幕墙工程技术交底
铝单板幕墙工程技术交底引言概述：铝单板幕墙是一种现代建造外墙装饰材料，具有轻质、耐腐蚀、易安装等特点，被广泛应用于高层建造、商业建造等领域。
在进行铝单板幕墙工程时，技术交底是非常重要的环节，可以确保工程施工质量和安全。
本文将详细介绍铝单板幕墙工程技术交底的内容。
一、安装要求1.1 确认幕墙设计图纸：施工前要子细查看幕墙设计图纸，了解幕墙的结构和安装要求，确保施工按照设计要求进行。
1.2 确认材料质量：检查铝单板的质量和规格是否符合要求，确保材料的质量达到标准。
1.3 确认安装工具：准备好安装所需的工具和设备，包括吊篮、脚手架等，确保施工过程中的安全和高效。
二、施工工艺2.1 预处理工作：清理施工现场，确保施工区域干净整洁，为后续施工做好准备。
2.2 定位安装：根据设计图纸要求，进行幕墙的定位和安装，确保每块铝单板的位置准确无误。
2.3 固定连接：采用专用的固定件将铝单板固定在墙体上，确保幕墙的坚固和稳定。
三、质量验收3.1 表面处理：检查铝单板表面是否有划痕、凹陷等质量问题，确保表面光洁平整。
3.2 尺寸检测：测量铝单板的尺寸是否符合设计要求，确保每块铝单板的尺寸一致。
3.3 安装质量：检查幕墙安装是否坚固、平整，确保幕墙的整体质量达到标准。
四、安全注意事项4.1 安全设施：在施工现场设置安全警示标志，确保工人和施工人员的安全。
4.2 作业规范：严格按照作业规范进行施工，避免发生意外事故。
4.3 紧急预案：制定施工安全预案，做好突发情况的应急处理准备。
五、施工后维护5.1 清洁保养：定期对铝单板幕墙进行清洁和保养，延长幕墙的使用寿命。
5.2 检查维修：定期检查幕墙的安装情况，及时进行维修和更换，确保幕墙的正常使用。
5.3 环境保护：在施工过程中注意环境保护，减少对环境的污染。
通过以上内容，铝单板幕墙工程技术交底的重要性和具体内容得以清晰展现，确保施工过程中的质量和安全，提高工程的整体效果和可靠性。
铝板幕墙技术交底记录(DOC)
铝板幕墙技术交底记录背景介绍在现代建筑中，幕墙系统应用越来越广泛，逐渐成为建筑结构的一个重要组成部分。
其中，铝板幕墙是一种比较常见的幕墙形式。
其通过在建筑外墙表面铺设铝板，增加了建筑的美观性和整体性。
本文将对铝板幕墙的施工技术进行交底记录。
设计要求1.根据建筑的外观和风格进行铝板幕墙的设计。
2.铝板幕墙的面积和数量应符合建筑结构和规定。
3.铝板幕墙应采用防火、防水材料。
材料选择1.铝板：使用质量和厚度稳定的3000系列或5000系列铝板。
2.支架：使用镀锌钢管或铝合金支架。
3.隔热层：根据设计要求选用恰当的隔热材料。
4.密封胶：使用硅酮密封材料或有机硅密封材料。
施工流程1.确定施工方案：根据幕墙设计图纸制定详细的施工方案，包括施工顺序、支架fixing点和钢架的位置、铝板的尺寸和厚度、密封胶的种类等。
2.加工铝板：按照尺寸要求在工厂进行铝板的切割和折弯加工，以确保铝板的精度和质量。
3.安装支架：安装钢架支架，按照设计要求和制图要求定位支架fixed点、调整水平和垂直度。
并进行安全检查。
4.安装隔热层：根据设计要求安装隔热材料，避免钢架和铝板直接接触，减少能量传递和热量流失。
5.安装铝板：按照铝板铺设图纸要求进行铝板的铺设，与钢架连接固定。
检查安装位置和精度，保证铝板与钢架之间的距离均匀6.进行胶条密封：在铝板与钢架的连接处添加并压缩密封胶条，确保幕墙的密封性能和防水性能。
7.完成施工：检查铝板和支架间是否有螺丝露出，将铝板的表面进行整理和清洁，以保证铝板幕墙施工质量的整体性。
安全注意事项1.施工过程中要确保人员安全，个人防护措施要到位，如穿戴好安全鞋，佩戴安全帽等。
2.在施工现场建立明显警示标志，禁止未经过培训和没有证明的人员接近施工现场。
3.检查钢架、铝板等材料是否有锋利边角，如有要进行处理，保证安全施工。
4.在进行铝板幕墙安装时，严格执行规范要求，对于构件与铝板的连接等，要确保固定牢固。
本文针对铝板幕墙的技术交底进行了详细的介绍。
铝板幕墙安装施工技术交底
（1）钻孔：干净放线工提供的基准，确定埋板的位置后，将埋板上安装孔的位置准确标在梁或砼结构上，用电钻在标出的固定点时钻孔，孔直径与设计的锚栓钻孔直径相符。如在钻孔中碰到预埋钢筋等物体时应适量移位，避开钢筋的位置。
（2）植筋锚栓：用毛刷盒用气泵皮管深入已打孔中，将孔中灰沙反复掏出和吹冲干净，确保无灰沙后，把化学药剂或植胶置入孔中，将螺栓慢慢伸进后，将其摆正固定。锚栓植入深度以设计锚栓规格为准。（安置埋板前，必须对锚栓进行抗拉拔试验，并满足设计要求。）
（11）清理：勾缝或打胶完毕后，必须待胶凝固后，再用壁纸刀、棉纱等无对板块表面清理。
四、质量标准
1、主控项目
（1）铝板幕墙的各种材料和配件，应符合设计要求及国家现行产品标准和工程技术规范的规定。
（2）铝板幕墙主体结构上的预埋件、后置预埋件的数量、位置及后置埋件的拉拔力必须符合设计要求。
（3）铝板幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。
1、放控制线：
（1）组织技术人员对施工现场按照交底标高进行测量放线，按标高线要求在墙体上弹出1m水平控制线和每层板块分格标高线，并在墙上做好水平控制线桩。放线完毕后要进行自检，互检，最好会同项目部进行最后验线，确定无误后，方可进行下道工序。在全部放线过程中均采用水平仪、经纬仪和吊垂为测量工具。
（2）墙面基层处理：组织技术人员、施工人员先对施工范围的建筑基层表面划出预埋件位置，除去埋板位置所在的粱上（或砼结构）的水泥砂浆层或保温层，保证埋板安装在粱或砼结构上能平整贴合。
4、在施工过程中垃圾应及时清理，做到工完场清，责任到人，奖罚分明。
5.安装完成后对特殊板材质面层应采用木板、地毯或塑料布等进行保护。
铝板幕墙安装技术交底
铝板幕墙安装技术交底1、工艺流程铝板安装测量放线预埋件安装竖龙骨检查验收横龙骨放线横龙骨安装防雷安装埋件校核及补埋竖龙骨安装注耐候密封胶清洁收尾2、施工方法2.1 预埋件安装2.1.1 施工工艺流程2.1.2 测量放线及确定安装位置在埋设预埋件之前，当土建支模时，就进行分格，根据埋件布置图，将每个埋件的中心线弹在底模外檐口处。
放线完毕后，对于现场实际情况与设计图纸有偏差，导致不能放置预埋件的地方，要立即通知总包施工单位及监理单位，及时讨论解决方案。
（如图）2.1.3 预埋件埋设方法当每一层楼土建梁柱钢筋绑扎完毕后，按照预埋件点位布置图及标高尺寸，根据土建梁柱尺寸控制线，在钢筋上视具体情况用红笔画出预埋件埋设控制线。
如下图所示：测量放线预埋件埋设绑扎铁丝、紧固复核预埋件旁站检查预埋件根据埋件施工图埋件分布情况，对埋件以轴线进行编号，从1至若干进行埋设（如下图示），埋设后，逐个对埋件进行检查并填写《隐蔽工程验收单》附《检查表》报监理验收。
（和轴线的）2.1.4 绑扎铁丝、紧固预埋件紧固前，必须保证预埋件位置尺寸，如有偏位，应立即用锤敲击复位，当绞至预埋件与钢筋上标志控制线对正且绑扎铁丝绷紧时，立刻停止绞扭。
手用力摇预埋件看是否绑紧，并检查绑扎铁丝是否有崩裂，如有应按上述方法重新绑扎。
2.1.5 复核预埋件预埋件完全紧固并安装一定量后，必须重新依据轴线、标高线、分格线、预埋件图纸抽检5%的埋件数量，对其预埋件位置尺寸进行复核。
2.1.6 旁站检查预埋件埋件埋设好以后，在浇捣砼时，要注意保护埋件。
混凝土施工的振动棒在埋件边应延长振捣时间，使埋件周围的砼密实，确保埋件的质量。
混凝土浇筑时旁站检查槽式预埋件埋设状态，如出现被混凝土振动棒震落的预埋件必须立即进行补埋；如出现混凝土长时间未浇筑，而预埋件有锈蚀现象，应该及时进行防锈处理。
2.1.7 预埋件埋设的要求2.1.7.1预埋件在埋设过程中，要以多轴线进行埋设，相对来说轴线之间的精确度足以满足埋件的几何尺寸，若以单轴线定位，丈量过程中尺寸误差会积累，造成埋件的偏位，相对轴线偏差小于20mm（参见下图）2.1.7.2若预埋件埋设中碰到埋件在箍筋的空档处，则可添加辅助钢筋，或用铁丝与主筋扎牢。
墙面铝板安全技术交底模板
一、交底编号：________________二、工程名称：________________三、交底日期：____年__月__日四、施工单位：________________五、交底人：________________一、交底目的为确保墙面铝板安装施工过程中施工人员的人身安全和工程质量，特进行安全技术交底。
二、施工人员要求1. 作业人员必须经过专业培训，取得上岗证后方可上岗作业。
2. 作业人员应熟悉本交底内容，了解安全操作规程，确保施工安全。
3. 作业人员应遵守施工现场的各项规章制度，服从现场管理人员的管理。
三、安全技术交底内容1. 作业人员入场前必须经过入场教育考试合格后方可上岗作业。
2. 作业人员进入施工现场必须佩戴安全帽，系好下额带，穿戴合适的劳保用品。
3. 施工现场严禁酒后作业、吸烟、追逐打闹等不安全行为。
4. 作业人员必须按照施工图纸和施工方案进行操作，不得擅自更改。
5. 施工现场严禁私自拆除或移动防护设施、电器设备等。
6. 高处作业必须系好合格的安全带，高挂低用，确保作业人员安全。
7. 使用手持切割机、电钻等电动工具时，必须穿戴绝缘手套，确保操作安全。
8. 施工现场物料堆放应整齐有序，不得超高、超宽堆放。
9. 施工现场严禁攀爬脚手架、防护设施等，禁止操作与自己无关的机械设备。
10. 施工现场应保持通风良好，严禁使用有毒、有害材料。
11. 施工现场应设置警示标志，提醒作业人员注意安全。
12. 施工现场应设置安全通道，确保人员疏散畅通。
13. 作业人员应遵守施工现场各项规章制度，不得违反操作规程。
四、应急措施1. 作业人员应熟悉施工现场的应急措施，如火灾、触电、高处坠落等。
2. 发生紧急情况时，应立即停止作业，迅速撤离现场，并采取相应的应急措施。
3. 施工现场应配备必要的应急救援器材，如灭火器、急救箱等。
五、交底结束通过本次安全技术交底，确保施工人员充分了解墙面铝板安装过程中的安全操作规程和注意事项。
墙面铝板安装施工技术交底
4
通信系统
手动报警按钮
公共区墙面
见各站设备图
墙面，其底边距地1.3~1.5m
墙面明装
按专业要求预留设备安装孔洞
5
BAS
温、湿度传感器
公共区墙面
见各站设备图
墙面，其底边距地2.0m
柱面明装
按专业要求预留设备安装孔洞
6
PIS
LED显示屏
通道墙面
2几种材料应存放在专用库房内，不得与其他材料混放。库房应通风良好。易挥发的稀料应装入密闭容器中，严禁在库内吸烟和使用任何明火。
3使用人字梯应遵守以下规定：
4高度2m以下作业(超过2m按规定搭设脚手架)使用的人字梯应检查木梯的安全性，四脚落地，摆放平稳，梯脚应设防滑橡皮垫和保险拉链并在确保安全的情况下进行施工。
花纹和色差
无明显的色差
目视检查
立面垂直度
2mm
用2m垂直检测尺检查
上沿水平度
2mm
用1m水平尺和钢直尺检查
相邻板材板角错位
1mm
用钢直尺检查
表面平整度
2mm
用2m靠尺和塞尺检查
阴阳角方正
2mm
用直角检测尺检查
缝隙直线度
2mm
拉6m线，不足6m拉通线，用钢直尺检查
缝隙高低差
0.5mm
用钢直尺和塞尺检查
a.铝板与吊顶原则上不接触，墙面与地面以石材踢脚线分隔，无需特别接口处理。
b.通道处铝板接缝处缝隙保证宽度均匀，缝隙两侧无明显高差。
c.铝板墙面按施工图预留设备洞口。
d.消火栓箱、配电箱、控制箱等设备，箱体由相应承包商负责供货与安装，装修施工单位负责设备箱门扇的制作、安装。
