高压电动机试验报告
电动机实验报告doc
电动机实验报告篇一：电机实验报告黑龙江科技大学综合性、设计性实验报告实验项目名称电机维修与测试所属课程名称电机学实验日期 XX年5.6—5.13班级电气11-13班学号姓名成绩电气与信息工程学院实验室篇二：电机实验报告实验报告本课程名称：电机拖动基础班级：电气11-2 姓名田昊石泰旭孙思伟指导老师：_史成平实验一单相变压器实验实验名称：单相变压器实验实验目的：1.通过空载和短路实验测定变压器的变比和参数。
2.通过负载实验测取变压器的运行特性。
实验项目：1. 空载实验测取空载特性U0=f(I0), P0=f(U0)。
2. 短路实验测取短路特性Uk=f(Ik), Pk=f(I)。
3. 负载实验保持U1=U1N，cos?2?1的条件下，测取U2=f(I2)。
（一）填写实验设备表（二）空载实验1．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗PFe、励磁电阻Rm、励磁电抗Xm、电压比k（三）短路实验1. 填写短路实验数据表格O（四）负载实验1. 填写负载实验数据表格表3 cos?2=1（五）问题讨论1. 在实验中各仪表量程的选择依据是什么？根据实验的单相变压器额定电压、额定电流、额定容量、空载电压，单相变压器电源电压和频率、线圈匝数、磁路材质及几何尺寸等。
2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？防止误操作造成人身伤害、防止对变压器及其它仪器仪表等设备过压过流而损坏。
3. 实验的体会和建议1.电压和电流的区别：空载试验在低压侧施加额定电压，高压侧开路;短路试验在高压侧进行，将低压侧短路，在高压侧施加可调的低电压。
2.测量范围的不同：空载试验主要测量的是铁芯损耗和空载电流, 而短路试验主测量的是短路损耗和短路电阻。
3.测量目的不同：空载试验主要测量数据反映铁芯情况，短路试验反映的是线圈方面的问题。
4.试验时，要注意电压线圈和电流线圈的同名端，要避免接错线。
TYCKK400-4280kW高压自起动永磁式三相同步电动机试制总结报告
TYCKK 400-4 280kW高压自起动永磁式三相同步电动机试制总结报告摘要：能源短缺是当今世界关注的重要问题，事关全球环境与人类生存的改善。
高效节能是世界各国追求的目标，节能技术被公认为绿色技术，其研究及相关产品的开发将成为新世纪工业发展的主题。
目前，各国都在积极开展节能技术的研究与应用。
电力是当今世界最为重要的二次能源，而在电力系统中异步电动机是目前应用最为广泛的电机。
异步电动机具有结构简单、工作可靠、寿命长和保养维修方便等优点，但是它也同时存在机械特性差、效率低、起动转矩小、调速性能差、运行在轻载时功率因数低、增加线路和电网损耗等缺点。
据有关报导，我国消耗在异步电动机上的电力占整个电力的65%以上。
因此，开发和推广节能、高效、高效能的永磁同步电机势在必行。
关键词：高压永磁；自起动；同步电动机；额定功率；额定频率；额定电压；功率因数；额定电流1前言相对于异步电机，永磁同步电机具有体积小、重量轻、功率密度高等优点。
永磁同步电机的转子上带有永磁磁钢，不需要外部提供励磁，可以显著提高功率因数。
永磁同步电机在稳态运行时转子没有基波铜耗，效率比同规格的异步电机要高2 %～8 %，同时，永磁同步电机在25 %～120 %额定功率范围内都具有较高的效率和功率因数。
总之，永磁同步电机在长时间运行或在多数为轻载运行工况的场合使用节能效果可达15 %～20 %，相比异步电机具有明显的节能优势。
在各种类型的永磁电机中，高压自起动永磁同步电机不需要专门的控制系统，可以像普通高压异步电机一样直接接在工频电网上运行，因此受到市场的青睐。
我国作为一个稀土资源储量占世界总量80%的稀土大国，发展高效节能的稀土永磁同步电机具有得天独厚的条件。
采用高压自起动永磁同步电机替代目前广泛使用的高压异步电机，将会产生非常可观的节能降耗效益，对于缓解我国环境污染及实现能源的可持续发展都具有重要的意义。
高压自起动永磁式三相同步电动机驱动负载类型高压自起动永磁式三相同步电动机主要针对风机、水泵类负载。
高压电机保护调试报告
脱硝#2增压风机开关保护调试报告试验人员：审核：试验日期：#2增压风机保护调试报告一.硬件检查及测试1．检查接地端子和机箱连接是否可靠；检查并核对每块插件上的元器件是否正确，是否有虚焊，漏焊。
2．先将电源插件插上，接通直流电源，检查输出电压（+5V，+24V）是否正常；电源正常后再插入所有插件。
3．装置接上电源后，绿色运行灯应不停的闪烁，显示器应显示装置型号等相关信息或显示上次故障信息。
4．静态自检功能对主要芯片和出口继电器进行检查全部完好。
5．用“联动试验”功能检查装置出口是否完好。
相应接点是否接通。
6．用“时钟设置”功能项对时钟进行调整。
7．每一通道按要求外加电流或电压，首先将通道系数调整为1，通过调整通道系数使监视量和加入量相等（误差不超过3%）。
8．拉掉电源后，中间继电器应动作，电源消失接点应接通。
9．装置绝缘检查（出厂时做，现场可不做）：在检查前，必须将CPU板拔出，同时将下列端子分别短接：交流电流、交流电压、直流电源、信号接点、出口接点、操作回路、开关量输入接点。
并使用500V兆欧表分别测量各个回路之间的绝缘电阻，要求不小于20MΩ。
10. 控制回路检查，装置接入模拟开关，按操作回路接点联系图接线，做跳、合闸实验，检查各接点是否正常动作，装置跳合位灯是否正常,跳合位接点是否接通。
合格√不合格二．保护及测控性能测试做所有保护测试时，均要整定保护出口。
整定为：“信号”，端子Ｘ301-Ｘ313应接通；整定为：“跳闸”，端子Ｘ301-Ｘ310应接通。
调试时整定及各保护的定值参数，各保护的投入压板等(Ie为电动机的二次额定电流。
整定：Ie= 2.90A合格√不合格2．1 速断电流测试将速断保护投入2.1.1起动中的速断电流测试a)整定t=0，为模拟起动过程，将允许起动时间Tstart整定的足够大。
b)在电流端子A，C相加入大于10%Ie的正序电流，加大电流使出口刚好动作。
c)测试动作时间加入1.2倍整定值电流。
电机实习报告七篇
电机实习报告七篇电机实习报告篇1一、认识实习目的将所学的理论知识与实践结合起来，培养勇于探索的创新精神、提高动手能力，加强社会活动能力，严肃认真的学习态度，为以后专业实习和走上工作岗位打下坚实的基础。
二、实习企业介绍1.哈尔滨电机厂：哈尔滨电机厂有限责任公司(原哈尔滨电机厂)中国生产大、中型发电设备的重点骨干企业。
主要产品有水轮机、水轮发电机、汽轮发电机、风力发电机、电站控制设备以及滑动轴承。
公司占地面积72万平方米，建筑面积33万平方米。
现有各类设备3800余台，其中主要设备1800余台，精、大、稀、重型设备300余台。
公司与美国GE公司、法国阿尔斯通公司、瑞士ABB 公司、德国西门子公司以及日本日立公司等12个国家的30多家企业建立了项目合作关系。
六十年来，公司坚持自主开发与引进技术相结合，创造了我国发电设备制造史上的无数个“第一”，为我国电力事业发展做出了卓越贡献。
2.哈尔滨通用液压机械制造有限公司：哈尔滨通用液压机械制造有限公司，是国家火炬计划重点高新技术企业、中国机械工业管理示范企业、液气密行业技术创新先进单位。
公司专业从事高端液压控制技术与元件的研发和生产，拥有国家专利技术68项（其中发明专利8项），技术水平国内领先、国际先进。
现在公司多项产品已能替代进口，填补了国内空白，其中二通插装阀、机械反馈插装式比例节流阀系统、大流量双主动电液比例插装式节流阀等研发产品被列入了国家重点新产品计划，并多次承担国家、省、市级科技项目。
3.哈尔滨特种塑料制品有限公司：哈尔滨特种塑料制品有限公司是黑龙江省兴业塑料集团的子公司，拥有先进的工艺装备和齐全的检测设备，是研究、开发、生产各种塑料制品、塑料设备的专业公司。
现有塑料加工、机械制造、机电等方面的多名专家，构成了一支强大的科技队伍，并与大专院校、科研单位合作，可自行开发、研制各种塑料制品、通用及专用塑料设备和市场急需的新产品、新设备。
公司主要经营HDPE(双壁波纹)大口径波纹管。

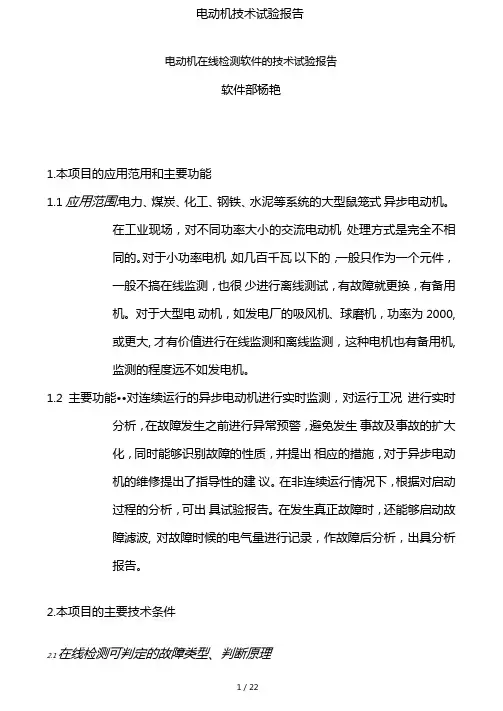

电动机技术试验报告
电动机在线检测软件的技术试验报告软件部杨艳1.本项目的应用范用和主要功能1.1应用范围:电力、煤炭、化工、钢铁、水泥等系统的大型鼠笼式异步电动机。
在工业现场，对不同功率大小的交流电动机处理方式是完全不相同的。
对于小功率电机，如几百千瓦以下的，一般只作为一个元件，一般不搞在线监测，也很少进行离线测试，有故障就更换，有备用机。
对于大型电动机，如发电厂的吸风机、球磨机，功率为2000,或更大, 才有价值进行在线监测和离线监测，这种电机也有备用机,监测的程度远不如发电机。
1.2主要功能••对连续运行的异步电动机进行实时监测，对运行工况进行实时分析，在故障发生之前进行异常预警，避免发生事故及事故的扩大化，同时能够识别故障的性质，并提出相应的措施，对于异步电动机的维修提出了指导性的建议。
在非连续运行情况下，根据对启动过程的分析，可出具试验报告。
在发生真正故障时，还能够启动故障滤波, 对故障时候的电气量进行记录，作故障后分析，出具分析报告。
2.本项目的主要技术条件2.1在线检测可判定的故障类型、判断原理2.1.1转子断条故障危害：笼型异步电动机转子断条故障将导致电机出力下降、运行性能恶化。
加之转子断条故障发生概率高达10%,因此必须对其进行检测，特別是进行早期检测。
早期检测系统可以在故障发展初期及时告警，有助于现场组织、安排维修，避免事故停机，具有显著经济效益。
判断原理：笼型异步电动机发生转子断条故障后，在其定子电流屮将岀现/ = （1±2怠）力,伙=123）频率的附加电流分量（$为转差率，fi为供电频率）。
由于定子电流信号易于采集，可以对定子电流信号进行频谱分析，提取故障频率分量幅值及基频分量幅值，以两者之比作为故障特征，设定检测阈值（一般设定为1-2%）,超过此阈值则认为存在转子断条故障。
2. 1. 2气隙偏心故障危害：转子和定子由于装配、运行时振动和非平衡的径向此拉力，将会导致电动机的气隙偏心。
高压电机软启动分析报告
高压电机软启动分析报告一．软启动介绍软启动器于20世纪70年代末和80年代初投入市场，由于电子设备的耐压性和科技水平的限制，当时在低压电机中得到了广泛使用，随着现代电力电子控制技术的发展，晶闸管耐压性能提高，各种技术的不断成熟，软启动器逐渐运用到了高压场所，他是一种集软起动、软停车、轻载节能和多功能保护于一体的新颖电机控制装置，又称为SoftStarter。
它不仅实现在整个起动过程中无冲击而平滑的起动电机，而且可根据电动机负载的特性来调节起动过程中的参数，如限流值、起动时间等。
此外，它还具有多种对电机保护功能，这就从根本上解决了传统的降压起动设备的诸多弊端。
软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
二．高压电机运用现状和增设软启动必要性三气厂高压电机运用在丙烷制冷系统，为丙烷压缩机提供动力，其一二期的高压电机功率分别为1480KW和1250KW，额定电压6KV,运行至今已20余年。
由于当时科技水平限制以及我厂变压器容量充足，我厂高压电机采用了全压直接启动，虽然传统的直接启动有很多优点，如启动时间短、响应速度快、技术简单、成本较低等优点，但启动过程也有很多弊端，如5-7倍的启动电流会使电网电压急剧下降，影响电网上其他设备的正常运行，同时如此大的启动电流,也会使电动机因绕组电流过高引起过温,进而加速电机绝缘老化。
高压电动机检测报告
高压电动机检测报告高压交流电动机试验报告设备名称：#1引风机1.设备参数设备型号：YPT 450-6W额定功率：500 kW额定电流：37.0 A额定转速：993 r/min出厂日期：2016.11制造厂：XXX接线方式：A、B、C-地2.试验依据GB -2006电气装置安装工程电气设备交接试验标准3.绕组的绝缘电阻和吸收比试验环境：温度36℃，湿度40%试验设备：FLUKE1550C电动兆欧表试验人员：/相别。
15S绝缘电阻（MΩ）吸收比A。
1.43 /B。
2.77 0.3950C。
2.77 /转子绕组。
/ 1000 Y4.绕组直流电阻试验环境：温度36℃试验设备：ZHBR-50直流电阻测试仪试验人员：/被试绕组出厂值（测试温度）实测值(mΩ) 折算实测值(mΩ) 变化误差（%）相间差（%）A（A-B）相 4163 4160 / 0.07 /B（B-C）相 4163 / / / /C（C-A）相 4163 4163 / 0.07 /励磁绕组 / / / / /5.定子绕组的直流耐压试验和泄漏电流测量试验环境：/试验设备：/试验人员：/试验电压（kV）泄漏电流 A相（μA） B相（μA） C相（μA）相间差%6.交流耐压试验试验环境：温度24℃，湿度48 %RH试验设备：FLUKE1550C电动兆欧表量程（250V-5000V）；数字万用表(FLUKE175)；FD-10KVA/22KV试验变压器试验人员：/耐压部位试前绝缘（MΩ）试后绝缘（MΩ）出厂耐压值（kV）耐压值（kV）试验时间（min）定子绕组 1890 / 3450 16 1转子绕组 / / / / /7.可变电阻器、起动电阻器、灭磁电阻器的绝缘电阻试验环境：/试验设备：/试验人员：/被试电阻器绝缘电阻（MΩ）可变电阻器 /起动电阻器 /灭磁电阻器 /8.可变电阻器、起动电阻器、灭磁电阻器的直流电阻可变电阻器、起动电阻器和灭磁电阻器是常见的电阻器类型，它们的直流电阻需要进行测试。
电机实习报告3篇
电机实习报告3篇电机实习报告篇1实习目的`：认识了解电机制造的一般工序流程及基本知识，掌握电机制造与加工的基本技能，了解社会工作岗位的基本情况。
并培养出良好的时间观念，纪律观念，工作态度和实践能力，为以后走上社会工作岗位做好准备。
实习单位综合概述：德州市恒力玛瑞电机制造有限责任公司成立于一九六六年，为原机械工业部船用电机定点生产厂家之一，长期以来一直为海军生产船用电机，是一家集电机研发，生产，销售和维修于一体的现代制造企业，拥有雄厚的资本，完整稳定的生产销售链和强大的自主研发能力，是德州制造业中有名的一家企业。
实习内容及进度：十一月一号，在进行入厂安全教育之后，参观了解电机的完整制造流程，初步接触电机定子的组装及加工。
二号到四号，在装配车间进行定子加工的具体学习和操作。
五号和六号，在装配车间和加工车间进行转子组装及加工，电机整体组装及加工的观摩学习和操作。
第七天上午参观学习数控加工，下午进行实习总结。
实习体验与心得：一号上午，进入车间，一切都是那么的陌生，大型机器的轰鸣声掩盖了几乎所有说话的声音，工人师傅都在忙碌，一切的一切在进入工厂的瞬间发现：现实与梦想之间是有距离的，在实习一周后我发现，这距离也并不是遥不可及的。
工厂，车间，陌生的环境，我只有在师傅的讲解与自己的观察中去慢慢了解他们的工作、生活并学习师傅众多的生活工作经验。
工作，师傅的工作看上去似乎很简单，但亲自动手操作后才发现并非如此，在看到、想到和做到之间还有很远的距离，不要理所当然的认为，看上去很简单的东西做起来也很简单。
有些同学认为很简单就不去亲手操作，有些同学认为这么简单，做了没有意义。
到此，我想起电视剧《士兵突击》里的一句话：不要对没做过的事说没意义。
才发现很多听过的至理名言以前并没有真正懂得。
一句话，知道它的意思不能叫懂得，最多算是了解，只有因此产生对人生的感悟才算是真正懂得了前辈们用实践换来的经验。
刚实习的第一天，分配给我的任务是对电机定子进行线圈紧固绑扎，我按照技术员教我的方法，运用操作工具开始慢慢学着绑扎定子，在加工的同时注意操作流程及有关注意事项等。
