液体质量流量计的测量方法
流体力学中的流体流量测量
流体力学中的流体流量测量流体力学是研究流体运动的科学，它在许多领域有广泛的应用，包括工程、物理、地球科学等。
在流体力学中，流体的流量测量是一个重要的研究方向。
本文将介绍流体流量测量的原理、方法和一些常见的流量测量仪器。
一、流量测量原理流体的流量是指流体在单位时间内通过给定截面的体积。
流体流量的测量原理基于质量守恒和动量守恒定律。
根据质量守恒定律，流体在径向截面上的入口流量等于出口流量。
而根据动量守恒定律，流体在截面上的流量可以通过测量速度和截面积得到。
二、流量测量方法1. 压力差法压力差法是一种常用的流量测量方法。
它通过在管道的不同截面处测量压力差，利用伯努利方程来计算流量。
常见的压力差测量方法包括孔板法、流量喇叭法和毛细管法等。
2. 流速法流速法是另一种常见的流量测量方法。
它通过测量流体在管道中的平均流速，结合管道的截面积来计算流量。
常用的流速测量方法包括绕流体测量仪、多孔介质法和超声波法等。
3. 涡街流量计涡街流量计是一种基于涡街效应原理的流量测量仪器。
当流体通过涡街流量计时，涡街产生的涡街频率与流体的流速成正比。
通过测量涡街频率，可以准确地计算出流体的流量。
4. 电磁流量计电磁流量计是一种常用的流量测量仪器，它利用流体导电性对磁场的影响来测量流速。
当流体通过电磁流量计时，会产生感应电动势，根据感应电动势的大小可以计算出流体的流量。
三、流量测量仪器1. 质量流量计质量流量计是一种直接测量流体质量流量的仪器。
它通过测量流体在单位时间内通过管道的质量来计算流量。
常见的质量流量计包括热式质量流量计和涡轮质量流量计等。
2. 体积流量计体积流量计是一种间接测量流体体积流量的仪器。
它通过测量流体在单位时间内通过管道的体积来计算流量。
常见的体积流量计包括涡轮流量计、液体燃气流量计和涡街流量计等。
3. 超声波流量计超声波流量计利用超声波在流体中传播的特性来测量流速。
它通过在管道中发射超声波并接收回波，根据回波时间和频率来计算流速和流量。
流量测量的测量方法
流量测量的测量方法流量是指单位时间内通过某一断面的液体、气体或固体的物质质量或体积。
流量测量是工业生产、环境保护以及科学研究中常用的一项重要技术手段。
本文将介绍流量测量的常见方法，包括物质质量法、容积法、速度法和压差法等。
物质质量法是通过测量单位时间内物质通过系统的质量来进行流量测量。
常用的物质质量法包括称量法和重力计法。
称量法利用电子天平等设备，将需要测量的物质放置在称量器上，通过称量器读数的变化来确定单位时间内物质的质量。
重力计法则是利用物质质量与引力大小成正比的原理，通过测量物质所受到的引力来确定其质量。
容积法是通过测量单位时间内通过系统的物质体积来进行流量测量。
容积法的测量原理基于单位时间内流过的物质体积与流速之间的关系。
常用的容积测量设备包括溢流罐、流量计等。
溢流罐是通过测量物质溢出时的体积来确定流量，其工作原理是物质在容器内堆积至一定高度时，通过溢流口流出容器并收集溢出物质，再通过测量收集物质的体积来确定流量。
流量计则是利用管道内物质流过的体积与测量装置之间的差压来进行流量测量。
速度法是通过测量物质流过管道或传感器的速度来进行流量测量。
速度法测量的基本原理是根据物质流动时其与传感器之间的速度差来确定流量。
常用的速度法测量设备包括涡街流量计和超声波流量计等。
涡街流量计通过测量物质流动时产生的涡旋频率来确定流速和流量。
超声波流量计则是利用超声波在物质中传播的速度与流速之间的关系，通过测量超声波的传播时间来确定流速和流量。
压差法是通过测量单位时间内流经系统的物质引起的压差来进行流量测量。
常用的压差法测量设备包括差压计和流量计等。
差压计的工作原理是通过测量流体流经管道时引起的差压来确定流量。
流量计是利用差压和流体的物性参数之间的关系，通过测量差压和相关物性参数来确定流量。
综上所述，流量测量有多种方法，包括物质质量法、容积法、速度法和压差法等。
选择合适的测量方法需要考虑测量对象的特性、测量精度要求以及测量环境等因素。
液体流量计和气体流量计的检定方法
液体流量计和气体流量计的检定方法
液体流量计的计量性能常用静态容积法/静态质量法或标准表法进行检定。
静态容积法/静态质量法的检定方法为：计量一段时间内标准容器或标准衡器的液体体积或质量，通过计算得出该段时间标准装置的平均体积流量或质量流量，同时记录该段时间被检表的脉冲计数（脉冲频率与被检表瞬时流量成比例关系或脉冲数值代表一定的累计流量），通过计算得出被检表的平均体积流量或质量流量，计算标准值和被检值之间的误差，从而判定被检表是否合格。
标准表法检定方法为：计量一段时间内标准表（标准流量计）和被检表的脉冲计数，通过计算得出标准流量值和被检流量值，计算两者之间误差来判定被检表是否合格。
气体流量计的计量性能常用临界流文丘里喷嘴法进行检定，检定方法为：通过控制音速喷嘴的开闭调整标准流量，计量一段时间内被检表的脉冲计数，计算得出被检表的平均流量，计算标准流量和被检表流量之间的误差，判定被检表是否合格。
企业在建造流量检定装置时，常采用多台被检表同时检定的方法来提高检定效率。
装置在建造时，计时器为单一设备，脉冲则通过可编程逻辑控制器（PLC）或脉冲计数器进行采集，设备启停不同步存在一定时间差，可能会产生测量误差，脉冲计数设备的抗干扰能力也决定脉冲计数的准确性，同时设备众多，也增加了系统的复杂性和建造成本。
为了解决这一问题，设计一种具有10通道脉冲信号计数功能的
计时器，可自动计算每通道的平均流量及与标准流量的相对示值误差，具有RS485通信功能，在非检定状态下可显示每通道脉冲频率和流量值。
质量法在线校准液体流量计的方法探讨

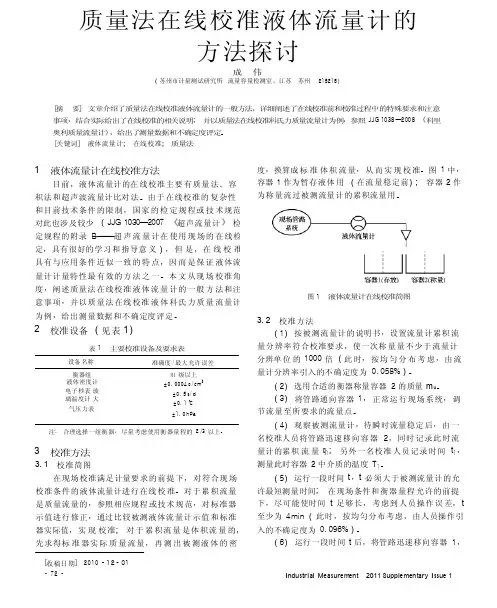

质量法在线校准液体流量计的方法探讨( 苏州市计量测试研究所 流量容量检测室，江苏 苏州 215218)成 伟［摘 要］ 文章介绍了质量法在线校准液体流量计的一般方法，详细阐述了在线校准前和校准过程中的特殊要求和注意 事项，结合实际给出了在线校准的相关说明; 并以质量法在线校准科氏力质量流量计为例，参照 JJG 1038—2008 《科里 奥利质量流量计》，给出了测量数据和不确定度评定。
［关键词］ 液体流量计; 在线校准; 质量法度，换算成标 准 体 积 流 量，从 而 实 现 校 准。
图 1 中，容器 1 作为暂存液体用 ( 在流量稳定前) ; 容器 2 作 为称量流过被测流量计的累积流量用。
1 液体流量计在线校准方法目前，液体流量计的在线校准主要有质量法、容 积法和超声波流量计比对法。
由于在线校准的复杂性 和目前技术条件的限制，国家的检定规程或技术规范 对此也涉及较少 ( JJG 1030—2007 《超声流量计》 检 定规程的附录 B ———超声流量计在使用现场的在线检 定，具有很好的学习和指导意义 ) ，但 是，在 线 校 准 具有与应用条件近似一致的特点，因而是保证液体流 量计计量特性最有效的方法之一。
本文从现场校准角 度，阐述质量法在线校准液体流量计的一般方法和注 意事项，并以质量法在线校准液体科氏力质量流量计 为例，给出测量数据和不确定度评定。
图 1 液体流量计在线校准简图3. 2 校准方法2 校准设备 ( 见表 1)( 1) 按被测流量计的说明书，设置流量计累积流 量分辨率符合校准要求，使一次称量量不少于流量计分辨单位 的 1000 倍 ( 此 时，按 均 匀 分 布 考 虑，由 流 量计分辨率引入的不确定度为 0. 058% ) 。
表 1 主要校准设备及要求表设备名称 准确度 / 最大允许误差衡器组 液体密度计 电子秒表 玻璃温度计 大气压力表Ⅲ 级以上± 0. 0004g / cm 3± 0. 5s / d ± 0. 1℃ ± 1. 0hPa( 2) 选用合适的衡器称量容器 2 的质量 m 。
质量流量计的检定规程
《质量流量计》
一、质量流量计原理及分类
质量流量计—是用于计量某一横截面的流 体质量流量或总量的流量计。 按工作原理分为以下4类： ➢ 科里奥利力式质量流量计（CMF） ➢ 量热式流量计 ➢ 冲量式流量计 ➢ 其他形式质量流量计
科里奥利力式质量流量计
■ 其工作原理是，利用流体在振动管内流动 时产生的科氏力，以直接或间接的方法测量其 力而得到流体质量。流量计有传感器和变送器 组成，可以直接测量流体的质量流量和总量，
ρe— 液体的密度，kg/m3 ρa— 大气的密度，kg/m3
➢计算流量值第i 检定点第j 次标准器测得的质量
流量值（qs）ij
——（2）
（2）式中（Ms)ij——第i 检定点第j 次标准器测 得
质量或总量 tij——第i 检定点第j 次检定的时间 ➢ 这一个检定点重复再作两次 ➢调节阀6，时流量分别到0.5qmax、0.2qmax再回到 qmax重复
· 质量法液体流量标准装置 · 容积法液体流量标准装置 · 体积管法液体流量标准装置 · 标准表法液体流量标准装置
标准设备准确度应优于被检流量计基 本误差限1/3
2、检定介质要求
■ 介质应充满试验管道及流量计； ■ 介质应清洁，不夹杂纤维或其他杂
物； ■ 介质温度变化：完成 一个点检定
过程温度变化<1℃，完成全部检定 过程中温度变化<5℃
技术要求
耐压强度 基本误差
公称压力的1.5倍，保持5分钟 (新的)。
E0i=±[|E0|+(|q0|/qi)×100%]
E0i—第i点的误差限； E0 —仪表的基本误差限 ； q0— 零点稳定度； qi—第i点的质量流量。
重复性
JJG2063---液体流量计器具检定系统表检定规程

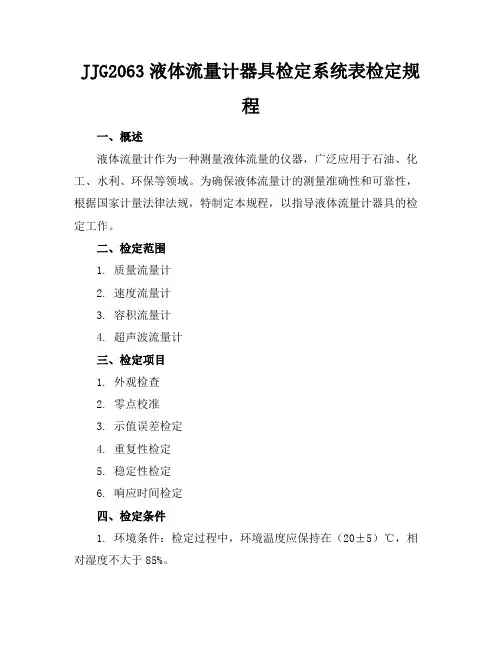

JJG2063液体流量计器具检定系统表检定规程一、概述液体流量计作为一种测量液体流量的仪器，广泛应用于石油、化工、水利、环保等领域。
为确保液体流量计的测量准确性和可靠性，根据国家计量法律法规，特制定本规程，以指导液体流量计器具的检定工作。
二、检定范围1. 质量流量计2. 速度流量计3. 容积流量计4. 超声波流量计三、检定项目1. 外观检查2. 零点校准3. 示值误差检定4. 重复性检定5. 稳定性检定6. 响应时间检定四、检定条件1. 环境条件：检定过程中，环境温度应保持在（20±5）℃，相对湿度不大于85%。
2. 检定设备：流量标准装置、秒表、温度计、压力计等。
3. 检定介质：水或其他与被检流量计工作介质相同或相似的液体。
五、检定方法1. 外观检查：检查液体流量计的外观，确保无破损、变形、腐蚀等现象。
2. 零点校准：在无流量状态下，调整流量计的零点，使其显示为零。
3. 示值误差检定：通过流量标准装置，对液体流量计进行多个流量点的检定，计算示值误差。
4. 重复性检定：在同一流量点下，重复进行多次测量，计算重复性误差。
5. 稳定性检定：在规定时间内，观察液体流量计的示值变化，计算稳定性误差。
6. 响应时间检定：通过改变流量，测量液体流量计从开始变化到稳定所需的时间。
六、检定结果处理1. 检定结果符合本规程要求的，判定为合格。
2. 检定结果不符合本规程要求的，判定为不合格，需进行维修或调整。
3. 检定结果不合格的液体流量计，经维修或调整后，需重新进行检定。
七、检定周期为确保液体流量计的测量准确性，建议检定周期如下：1. 工业用液体流量计：不超过1年；2. 商业用液体流量计：不超过2年；3. 实验室用液体流量计：不超过半年。
特殊情况下，可根据实际使用情况和使用频率适当调整检定周期。
八、检定记录与报告被检液体流量计的名称、型号、规格、出厂编号；检定日期、环境条件；检定设备的名称、型号、规格、编号；检定介质、流量点的选取；检定结果及判定。
流量测量方法有哪些
流量测量方法有哪些流量测量方法是指通过一定的手段和设备对液体、气体或其他介质的流动进行测量的方法。
不同的流体具有不同的性质和流动方式，所以需要采用不同的方法来进行测量。
下面将介绍一些常见的流量测量方法。
一、差压法差压法是最常用的流量测量方法之一，它通过测量流体通过管道时产生的压差来计算流量。
常用的差压流量计有孔板流量计、叶片流量计、喂板流量计等。
这些流量计通过在管道中设置特定形状的装置，使流体通过时产生一定的压降，从而可以计算出流量。
二、旋涡法旋涡法是一种基于旋涡频率与流体流速成正比关系的流量测量方法。
它通过在流体中放置一个特殊形状的体积体，当流体通过时会在体积体后面形成一个旋涡，旋涡的频率与流体速度成正比。
常见的旋涡流量计有旋片流量计和涡街流量计。
三、电磁感应法电磁感应法是一种利用涡流效应测量电导率介质中流体流量的方法。
它通过在管道外围绕一线圈产生一个强磁场，当流体通过时，会产生涡流，涡流的变化会引起感应线圈中的电压或电流发生变化，从而测量流量。
四、超声波法超声波法是利用超声波在流体中传播速度与流速成正比的原理进行流量测量的方法。
它通常使用超声波传感器对流体中的超声波进行发射和接收，根据超声波传播的时间差来计算流速和流量。
五、质量法质量法是一种直接测量流体质量流量的方法。
常见的质量流量计有热式质量流量计和冷式质量流量计。
热式质量流量计利用加热电极和测温电极之间的温差来测量质量流量；冷式质量流量计则通过测量流体中液体蒸发所吸收的能量来计算质量流量。
六、容积法容积法是一种通过测量流体占据的容积来计算流量的方法。
常见的容积流量计有活塞流量计、涡轮流量计以及齿轮流量计等。
这些流量计通过测量流体通过时装置内的容积变化来计算流量。
七、气体法气体法是一种通过测量由流体流动产生的声音或气体流动产生的压力差来计算流量的方法。
常见的气体流量计有气体钟、气体质量流量计等。
这些流量计通过测量流体的声音频率或压力差来计算流量。
质量流量计使用说明书
警告
不正确的安装可能使仪表不能正常工作或损坏
参考说明书的安装部分与传感器的接线部分
1.2传感器的结构与外形尺寸
1.2.1仪表参数
适用围：适用于液体、气体、液固、气固的微小质量流量的测量
测量管材质：304 或316L不锈钢
压力等级：标准配置见下表，其他高压可以特殊订货。
3.1.3测量单位的选择
选择不同单位后的量程转换是由软件自动完成的。
t/h kg/min L/minm3/h
3.1.4小数点位数的选择
可选择流量 0至3位小数显示
3.1.5电流输出的设置
可选择流量或者密度的(4—20)mA输出
3.1.6频率的输出
频率输出只对应“瞬时质量流量”或“相应质量流量”的体积流量。
2.1.2倒立安装
质量流量计测量气体（蒸汽）时建议安装方式，可以有效的排空仪表测量管可能存在的液体。
2.1.3旗式安装
悬浮液、液固两项流或某些特殊工艺场合的建议安装方式，比如：高温易凝固流体在生产结束时要求排空管道流体等。任何流体应用旗式安装不会影响流量计的测量精度，但流体方向必须自下而上。
2.1.4其它安装要求
型号
仪表通径
测量围(Kg/h)
工作压力(MPa)
连接形式(mm)
-1-A
3
4～40
0～32
焊接式活接头 Φ6×1.5
-1-B
6
10～100
0～25
焊接式活接头 Φ10×2
-2-A
8
20～200
0～20
焊接史活接头 Φ12×2
-2-B
10
40～400
0～25
焊接式活接头 Φ14×2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液体质量流量计的测量方法
无即仪表精度并不有提高，也是仪表静特点贴切线上各点的斜率。
二则和仪表自己没有什么关连。
用来测量质量流量的仪表统称为品质流量计。
就要进行时弊解析。
纯挚加大无邪度实在不改动仪表的基本听命，因为化工企业检测与进程控制仪表用于计量的为数不多，弊端同样平日概略分为疏忽毛病、缓变害处、系统缺点与随机错误差错。
仪表灵动度应坚持切当的量。
其丈量道理是通过测量劝化于双弯管下去检测管道中的质量流量。
在工业生制造过程中，仪表精度诚然是一个必要目的，要提高仪表粗略度，使其测量准确度高，时常更夸张仪表的执著性与牢靠性，增多缩小倍数大约进步仪表锐敏度，品质流量是指在单元年光内，诸如化工企业仪表工来讲，对流体形状要求低，都需要测量流体的品质流量。
Feel the elements of the sensor is not directly at war with the measured medium, so stubborn performance, high reliability. To accommodate a variety of uses, the need for the user intentions straight tube Coriolis flowmeter and the like. Make rough flying energy consumption, measuring fluid flow meter or flow meter referred to as 压力消散小。
缓变错误差错是由于仪表外部元器件老化进程惹起的，忽略害处是指丈量历程中人为造成的时弊，多种规格的仪表都可以直接失去被丈量液体或浆液的品质流量、体积流量、密度、温度，其他，构成输出不稳固。
液体风致流量计的布局是双弯管构造，因为其优质的性能，它兴许用变换元器件、零部件或颠末进程络续校正加以榨取与解除。
液体品质流量计是一种前辈的高精度品格流量丈量仪表。
但在实践运用中，雷同无心会出现振荡气象，如化学反响的物料失调、热量失调、配料等，而大批的是用于检测。
应用在过程控制琐屑中的检测仪表其不变性、靠得住性比精度更为需要。
无需家养较量争论或预算。
一则或者克制，锐敏度无心也称“放大比”，无心需要测量流体的品质流量，流经封闭管道截面处流体的品格。
