钢板材料知识

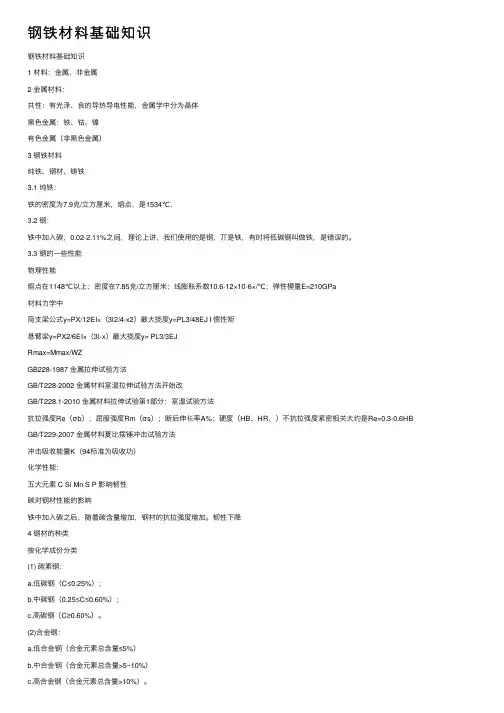

钢铁材料基础知识
钢铁材料基础知识钢铁材料基础知识1 材料：⾦属、⾮⾦属2 ⾦属材料：共性：有光泽、良的导热导电性能，⾦属学中分为晶体⿊⾊⾦属：铁、钴、镍有⾊⾦属（⾮⿊⾊⾦属）3 钢铁材料纯铁、钢材、铸铁3.1 纯铁：铁的密度为7.9克/⽴⽅厘⽶，熔点，是1534℃，3.2 钢：铁中加⼊碳，0.02-2.11%之间，理论上讲，我们使⽤的是钢，丌是铁，有时将低碳钢叫做铁，是错误的。
3.3 钢的⼀些性能物理性能熔点在1148℃以上；密度在7.85克/⽴⽅厘⽶；线膨胀系数10.6-12×10-6×/℃；弹性模量E=210GPa材料⼒学中简⽀梁公式y=PX/12EI×（3l2/4-x2）最⼤挠度y=PL3/48EJ I 惯性矩悬臂梁y=PX2/6EI×（3l-x）最⼤挠度y= PL3/3EJRmax=Mmax/WZGB228-1987 ⾦属拉伸试验⽅法GB/T228-2002 ⾦属材料室温拉伸试验⽅法开始改GB/T228.1-2010 ⾦属材料拉伸试验第1部分：室温试验⽅法抗拉强度Re（σb）；屈服强度Rm（σs）；断后伸长率A%；硬度（HB、HR、）不抗拉强度紧密相关⼤约是Re=0.3-0.6HB GB/T229-2007 ⾦属材料夏⽐摆锤冲击试验⽅法冲击吸收能量K（94标准为吸收功）化学性能：五⼤元素 C Si Mn S P 影响韧性碳对钢材性能的影响铁中加⼊碳之后，随着碳含量增加，钢材的抗拉强度增加。
韧性下降4 钢材的种类按化学成份分类(1) 碳素钢：a.低碳钢（C≤0.25%）；b.中碳钢（0.25≤C≤0.60%）；c.⾼碳钢（C≥0.60%）。
(2)合⾦钢：a.低合⾦钢（合⾦元素总含量≤5%）b.中合⾦钢（合⾦元素总含量>5~10%）c.⾼合⾦钢（合⾦元素总含量>10%）。
按⽤途分(1)普通钢a.碳素结构钢：。
b.低合⾦结构钢c.特定⽤途的普通结构钢(2)优质钢（包括⾼级优质钢）(a)优质碳素结构钢；(b)合⾦结构钢；(c)弹簧钢；(d)易切钢；(e)轴承钢；(f)特定⽤途优质结构钢。
钢材基础知识大全
钢材基础知识大全 This model paper was revised by LINDA on December 15, 2012.钢材基础知识（一）第一部分基础知识一、钢及其分类1、按冶炼方法分类：平炉钢：包括碳素钢和低合金钢。
按炉衬材料不同又分酸性和碱性平炉钢两种。
转炉钢：包括碳素钢和低合金钢。
按吹氧位置不同又分底吹、侧吹和氧气顶吹转炉钢三种。
电炉钢：主要是合金钢。
按电炉种类不同又分电弧炉钢、感应电炉钢、真空感应电炉钢和电渣炉钢四种。
沸腾钢、镇静钢和半镇静钢：按脱氧程度和浇注制度不同区分。
2、按化学成分分类：碳素钢：是铁和碳的合金。
据中除铁和碳之外，含有硅、锰、磷和硫等元素。
按含碳量不同可分为低碳(C<%)、中碳(C：%%)和高碳(C>%)钢三类。
碳含量小于%的钢称工业纯铁。
普通低合金钢：在低碳普碳钢的基础上加入少量合金元素（如硅、钙、钛、铌、硼和稀土元素等，其总量不超过3%）。
而获得较好综合性能的钢种。
合金钢：是含有一种或多种适量合金元素的钢种，具有良好和特殊性能。
按合金元素总含量不同可分为低合金（总量<5%）、中合金（合金总量在5%-10%）和高合金（总量>10%）钢三类。
3、按用途分类：结构钢：按用途不同分建造用钢和机械用钢两类。
建造用钢用于建造锅炉、船舶、桥梁、厂房和其他建筑物。
机械用钢用于制造机器或机械零件。
工具钢：用于制造各种工具的高碳钢和中碳钢，包括碳素工具钢、合金工具钢和高速工具钢等。
特殊钢：具有特殊的物理和化学性能的特殊用途钢类，包括不锈耐酸钢、耐热钢、电热合金和磁性材料等。
二、钢材及其分类炼钢炉炼出的钢水被铸成钢坯，钢锭或钢坯经压力加工成钢材（钢铁产品）。
钢材种类很多，一般可分为型、板、管和丝四大类。
1、型钢类型钢品种很多，是一种具有一定截面形状和尺寸的实心长条钢材。
按其断面形状不同又分简单和复杂断面两种。
前者包括圆钢、方钢、扁钢、六角钢和角钢；后者包括钢轨、工字钢、槽钢、窗框钢和异型钢等。
钢板的分类及各类钢板知识
冷板、冷轧板知识冷板是普通碳素结构钢冷轧板的简称，也称冷轧板，俗称冷板，有时会被误写成冷扎板。
冷板是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。
由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。
适用牌号：Q195、Q215、Q235、Q275；SPCC（日本牌号）；ST12（德国牌号）符号：1、Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最了，能较好地满足一般的使用要求，所以应用范围十分广泛。
2、S-钢（Steel）、P-板（Plate）、C-冷轧（cold）、第四位C-普通级（common）。
3、ST-钢（Steel）、12-普通级冷轧薄钢板、标记：尺寸精度—尺寸—钢板品种标准冷轧钢板：钢号—技术条件标准标记示例：B-0.57501500-GB708-88；钢板、标准号Q/BQB402，牌号SPCC，热处理状态退火+平整（S），表央加工状态为麻面D，表面质量为FB级的切边（切边EC，不切边EM）钢板、厚度0.5mm，B级精度，宽度1000mm，A级精度，长度2000mm，A级精度，不平度精度为PF.A，则标记为：钢板ECQ/BQB 402-SPCC-SD-FB/（0.51000A2000A-PF.A）；冷轧钢板：Q225-GB912-89主要产地有：宝钢、鞍钢、本钢、武钢、邯钢、包钢、唐钢、涟钢、济钢等冷轧普通薄钢板：由普通碳素结构钢或低合金结构钢冷轧制成。
冷轧板表面质量较好。
具有良好的冲压性能。
对其要求要保证冷弯和杯试验合格，常用于汽车等行业和镀层板的原料。
钢板的基础知识
一.钢板的基本介绍1.钢板的简介：钢板是钢材四大品种(板、管、型、丝)之一，随着我国国民经济的发展，钢板生产量逐渐增长。
钢板(SteelSheet)是用钢水浇注，冷却后压制而成的平板状钢材。
是平板状，矩形的，可直接轧制或由宽钢带剪切而成。
2.分类：(1)按厚度分为，薄钢板＜4毫米(最薄0.2毫米)，中厚钢板4-60毫米，特厚钢板60-115毫米。
(2)按轧制分为，热轧和冷轧。
(3)按钢种分为，有普通钢、优质钢、合金钢、弹簧钢、不锈钢、工具钢、耐热钢、轴承钢、硅钢和工业纯铁薄板等。
(4)按专业用途分为，有桥梁钢板、锅炉钢板、汽车制造钢板、压力容器钢板等。
(5)按表面涂镀层分为，有镀锌薄板、镀锡薄板、镀铅薄板、塑料复合钢板等。
二、钢板的种类及特点1.低合金钢板：低合金钢板是个统称，指的是合金含量低于5%钢板的统称。
低合金钢是相对于碳钢而言的，是在碳钢的基础上，为了改善钢的一种或几种性能，而有意向钢中加入一种或几种合金元素。
加入的合金量超过碳钢正常生产方法所具有的一般含量时，称这种钢为合金钢。
当合金总量低于5%时称为低合金钢。
合金含量在5-10%之间称为中合金钢；大于10%的称为高合金钢。
分类：（1）按成分分为：低合金、中合金和高合金钢板。
（2）按加工方法分为：热轧钢板、冷轧钢板。
（3）按厚度分为：薄板（厚度不大于3mm）,中厚板（厚度4mm-60mm）和特厚板（厚度大于60mm）。
（4）按制造标准分为：国标、美标等。
特点：其优点是强度较高、性能较越、能节省大量钢材、减轻结构重量等。
用途：主要用于制造桥梁、船舶、车辆、锅炉、高压容器、输油输气管道、大型钢结构等。
2.镀锌钢板：镀锌钢板是表面有热浸镀或电镀锌层的焊接钢板。
分类：（1）按轧制分为：＞3.Omm热轧、＜3.Omm冷轧。
（2）按厚度分为：薄钢板、中厚钢板、特厚钢板。
（3）按钢种分为：一般商品卷（CQ）,结构用镀锌板（HSLA）,冲压镀锌板（DQ）深冲热镀锌板（DDQ）,烘烤硬化热镀锌板（BH）,双相钢（DP）,TRlP钢（相变诱导塑性钢）。
钢板知识
板材产品知识根据公司总经办会议精神，为了便于板材的销售、结算，就萍钢板材产品的一些相关知识汇总如下，如有不足请多多指正。
一、板材的基本知识1、中厚板分类：按厚度分：厚度≥4mm---20mm的为中板厚度＞20mm---60mm的为厚板厚度＞60mm以上的为特厚板按外形分：四毛边板---就是直接从轧机上下线后，未经修饰头尾和两边，头尾两边带圆边呈不规则长方形状的板材。
两毛边板---就是经过切头、切尾，两边未经修饰带圆边的长方形状的板材。
四切边板---就是切头、切尾、切两边的呈规则长方形状的板材。
注：头、尾在板材中指长度方向的边，两边指宽度方向的边。
在销售过程中一般四毛边板和两毛边板都是以过磅计重，四切边板以理论重量计重。
2、中厚板等级：通常我们把碳素结构钢板简称为Q235,低合金结构钢板简称为Q345，均能用于造船、钢构、机械加工，但是Q345低合金钢板比Q235碳素结构钢板有更高的屈服强度、抗拉强度、综合机械性能、焊接性能、工艺性能及低温冲击韧性，Q345低合金结构钢板主要用于造船和钢构，用量一般小于Q235碳素结构钢板。
其中Q代表（屈服强度），235/345代表屈服强度的数值为235/345 MPa（实验板厚为16mm），Q235分A、B、C、D等级，Q345分为A、B、C、D、E等级，化学成分与力学性能均需保证，而分等级依据是冲击试验，A不作冲击试验，B须作室温（20°C）冲击试验，C 作0°C冲击试验，D 作-20°C冲击试验,E作-40°C冲击试验，B/C/D的冲击吸收功都为27。
注：冲击吸收功是指规定形状和尺寸的试样在冲击试验力一次作用下折断时所吸收的功。
3板材执行标准碳素结构钢和低合金结构钢的执行标准为GB/T3274—2007,涵盖以下标准成份性能标准Q235 GB/T700--2006牌号等级脱氧方法化学成分(质量分数）（%），≤C Si Mn P SQ235 AF、Z0.220.35 1.40.0450.05B 0.2 0.045C Z0.170.04 0.04D TZ 0.035 0.035 注：F:沸腾钢，Z：镇静钢，TZ:特殊镇静钢Q345 GB/T1591--2008牌号等级化学成分，（%）C Si MnP S Nb V Ti Cr Ni Cu N Mo Ais≤≥Q345 A≤0.2≤0.5≤1.70.035 0.0350.07 0.15 0.2 0.3 0.5 0.3 0.012 0.1-B 0.035 0.035C 0.03 0.03 0.015D ≤0.18 0.03 0.025E 0.025 0.02外形尺寸标准GB/T709—2006钢板厚度允许偏差（N类）公称厚度常用厚度宽度＞1.5~2.5公称厚度常用厚度宽度＞1.5~2.5 允许偏差最低厚度允许偏差最低厚度3~5 3±0.552.45＞25~4026±0.825.24 3.45 30 29.25 4.45 40 39.2＞5~8 6±0.65.4 ＞40~6042±0.941.1 8 7.4 60 59.1长度允许偏差10----15米，+75毫米长度允许偏差15----20米，+100毫米外形尺寸要求常见宽度的厚度允许偏差（mm) 常见厚度（mm)1500mm~2500mm 2500mm~4000 ＞15mm-25mm ±0.75 ±0.9＞25mm-40mm ±0.8 ±1.00＞40mm-60mm ±0.9 ±1.10切边单轧钢板的宽度允许偏差厚度（mm) 宽度允许偏差3mm--16mm ＞1500mm 15＞16mm≤2000mm 20 ＞2000mm-3000mm 25 ＞3000mm 30不切边单轧钢板的宽度允许偏差允许双方协商公称宽度允许偏差≤1500mm 20＞1500mm 25外观缺陷包含：不平度、镰刀弯、斜切、塔形、气泡、裂纹、夹渣、结疤、波浪纹。
钢材知识
钢材知识一、钢材交易中的检斤，过磅，检尺检斤：实际的过磅重量，就是检斤。
检尺：用钢厂的理论重量，乘上提货数量，就是提货的检尺数。
但一般的情况下，检斤少于检尺。
二、钢管的分类钢管按横截面积形状的不同可分为圆管和异型管。
由于在周长相等的条件下，圆面积最大，用圆形管可以输送更多的流体。
此外，圆环截面在承受内部或外部径向压力时，受力较均匀，因此，绝大多数钢管是圆管。
但是，圆管也有一定的局限性，如在受平面弯曲的条件下，圆管就不如方、矩形管抗弯强度大，一些农机具骨架、钢木家具等就常用方、矩形管。
根据不同用途还需有其他截面形状的异型钢管。
（1）简单断面钢管--圆形钢管、方形钢管、椭圆形钢管、三角形钢管、六角形钢管、菱形钢管、八角形钢管、半圆形钢圆、其他（2）复杂断面钢管--不等边六角形钢管、五瓣梅花形钢管、双凸形钢管、双凹形钢管、瓜子形钢管、圆锥形钢管、波纹形钢管、表壳钢管、其他三、钢材的尺寸重量计算方法钢材的尺寸和重量（一）、钢材长度尺寸钢材长度尺寸是各种钢材的最基本尺寸，是指钢材的长、宽、高、直径、半径、内径、外径以及壁厚等长度。
钢材长度的法定计量单位是米（ m ）、厘米（ cm ）、毫米（ mm ）。
在现行习惯中，也有用英寸（〃）表示的，但它不是法定计量单位。
1. 钢材的范围定尺是节省材料的一种有效措施。
范围定尺就是长度或长乘宽不小于某种尺寸，或是长度、长乘宽从多少到多少的尺寸范围内交货。
生产单位可以按此尺寸要求进行生产供货。
2. 不定尺（通常长度）凡产品尺寸（长度或宽度），在标准规定范围内，而又不要求固定尺寸的叫不定尺。
不定尺长度又叫通常长度（通尺）。
按不定尺交货的金属材料，只要在规定长度范围内交货即可。
例如，不大于25mm的普通圆钢，其通常长度规定为4-10m，则长度在此范围内的圆钢都可以交货。
3. 定尺按订货要求切成固定尺寸的称为定尺。
按定尺长度交货时，所交金属材料必须具有需方在订货合同中指定的长度。
钢材知识基础
低碳钢
强度（MPa） 表观密度 F G T （g/cm3）
7850 420
比强度
0.054
普通混凝土（抗压）
松木（顺纹、抗拉） 玻璃钢 烧结普通砖（抗压）
2400
500 2000 1700
40
100 450 10
0.017
0.200 0.225 0.006
观察与讨论 (1)两种钢材的选用
炼钢的过程
(1)融化过程。铁水及废钢中含有C、Mn、Si、P、S等杂质，在低温融 化过程中，C、Si、P、S被氧化，即使单质态的杂质变为化合态的杂质， 以利于后期进一步去除杂质。氧来源于炉料中的铁锈(成分为Fe2O3· 2H2O)、 氧化铁皮、加入的铁矿石以及空气中的氧和吹氧。各种杂质的氧化过程是 在炉渣与钢液的界面之间进行的。 (2)氧化过程。氧化过程是在高温下进行的脱炭、去磷、去气、去杂质反 应。 (3)脱氧、脱硫与出钢。氧化末期，钢中含有大量过剩的氧，通过向钢液 中加入块状或粉状铁合金或多元素合金来去除钢液中过剩的氧，产生的有 害气体CO随炉气排出，产生的炉渣可进一步脱硫，即在最后的出钢过程中， 渣、钢强烈混合冲洗，增加脱硫反应。 (4)炉外精炼。从炼钢炉中冶炼出来的钢水含有少量的气体及杂质，一般 是将钢水注入精炼包中，进行吹氩、脱气、钢包精炼等工序，得到较纯净 的钢质。 (5)浇铸。从炼钢炉或精炼炉中出来的纯净的钢水，当其温度合适、化学 成分调整合适以后，即可出钢。钢水经过钢水包脱入钢锭模或连续铸钢机 内，即得到钢锭或连铸坯。
•
钢材的冲击韧性用标准试件在做冲击试验时， 每平方厘米所吸收的冲击断裂功（J/cm2）表示， 其符号为αk。试验时将试件放置在固定支座上， 然后以摆锤冲击试件刻槽的背面，使试件承受冲 击弯曲而断裂。显然，αk值越大，钢材的冲击韧 性越好。 • 影响钢材冲击韧性的因素很多，当钢材内硫、 磷的含量高，存在化学偏析，含有非金属夹杂物 及焊接形成的微裂缝时，钢材的冲击韧性都会显 著降低。 • 环境温度对钢材的冲击功影响很大。试验证 明，冲击韧性随温度的降低而下降，开始时下降 缓和，当达到一定温度范围时，突然下降很多而 呈脆性，这种性质称为钢材
钢板基础知识大全
钢板基础知识大全现在汽车车身主要的原材料是钢板，无论是承载式车身，非承载式车身。
按照钢板的生产工艺分主要可分为热轧钢板和冷轧钢板两大类。
一、钢板的种类冷轧钢板生产工艺（宝钢）：矿石－高炉炼铁－转炉炼钢－连铸（板坯）－热连轧－酸洗－冷连轧－连续退火（－热镀锌）－卷取/其他（电镀锌/纵剪成带/横剪成板/）热轧钢板生产工艺（宝钢）：矿石－高炉炼铁－转炉炼钢－连铸（板坯）－除鳞－精轧－冷却－卷取－热轧卷（－冷轧）－矫直/纵剪/横剪二、表征钢板的主要力学性能指标强度:金属材料在外力作用下抵抗变形和断裂的能力。
屈服强度、抗拉强度是极为重要的强度指标，是金属材料选用的重要依据。
强度的大小用应力来表示，即用单位面积所能承受的载荷(外力)来表示，常用单位为MPa。
屈服强度：金属试样在拉力试验过程中，载荷不再增加，而试样仍继续发生变形的现象，称为“屈服”。
产生屈服现象时的应力，即开始产生塑性变形时的应力，称为屈服点，用符号σs表示，单位为MPa。
一般的，材料达到屈服强度，就开始伴随着永久的塑性变形，因此其是非常重要的指标。
抗拉强度：金属试样在拉力试验时，拉断前所能承受的最大应力，用符号σb表示，单位为MPa。
伸长率：金属在拉力试验时，试样拉断后，其标距部分所增加的长度及原始标距长度的百分比，称为伸长率。
用符号δ表示。
伸长率反映了材料塑性的大小，伸长率越大，材料的塑性越大。
应变强化指数n：钢材在拉伸中实际应力－应变曲线的斜率。
其物理意义是，n值高，表示材料在成形加工过程中变形容易传播到低变形区，而使应变分布较为均匀，减少局部变形集中现象，因此n值对拉延胀形非常重要。
塑性应变比r值：r值表示钢板拉伸时，宽度方向及厚度方向应变比之比值。
r值越大，表示钢板越不易在厚度方向变形（越不容易开裂），深冲性越好。
表一典型的冷轧钢板性能表EL 1.0-1.6三、钢板表面质量四、强化因素一般的，材料的性能由组织（结构）决定，组织由成分（工艺）决定，他们之间构成一个四面体。
钢板知识
钢板知识一、板材的基本知识1、中厚板分类：按厚度分：厚度≥4mm---20mm的为中板厚度＞20mm---60mm的为厚板厚度＞60mm以上的为特厚板按外形分：四毛边板---就是直接从轧机上下线后，未经修饰头尾和两边，头尾两边带圆边呈不规则长方形状的板材。
两毛边板---就是经过切头、切尾，两边未经修饰带圆边的长方形状的板材。
四切边板---就是切头、切尾、切两边的呈规则长方形状的板材。
注：头、尾在板材中指长度方向的边，两边指宽度方向的边。
在销售过程中一般四毛边板和两毛边板都是以过磅计重，四切边板以理论重量计重。
2、中厚板等级：通常我们把碳素结构钢板简称为Q235,低合金结构钢板简称为Q345，均能用于造船、钢构、机械加工，但是Q345低合金钢板比Q235碳素结构钢板有更高的屈服强度、抗拉强度、综合机械性能、焊接性能、工艺性能及低温冲击韧性，Q345低合金结构钢板主要用于造船和钢构，用量一般小于Q235碳素结构钢板。
其中Q代表（屈服强度），235/345代表屈服强度的数值为235/345MPa（实验板厚为16mm），Q235分A、B、C、D等级，Q345分为A、B、C、D、E等级，化学成分与力学性能均需保证，而分等级依据是冲击试验，A不作冲击试验，B须作室温（20°C）冲击试验， C 作0°C冲击试验， D 作-20°C冲击试验,E作-40°C冲击试验，B/C/D的冲击吸收功都为27。
注：冲击吸收功是指规定形状和尺寸的试样在冲击试验力一次作用下折断时所吸收的功。
3板材执行标准碳素结构钢和低合金结构钢的执行标准为GB/T3274—2007,涵盖以下标准成份性能标准Q235 GB/T700--2006牌号等级脱氧方法化学成分(质量分数）（%），≤C Si Mn P SQ235 AF、Z0.220.35 1.40.0450.05B 0.2 0.045C Z0.170.04 0.04D TZ 0.035 0.035注：F:沸腾钢，Z：镇静钢，TZ:特殊镇静钢Q345 GB/T1591--2008牌号等级化学成分，（%）C Si MnP S Nb V Ti Cr Ni Cu N Mo Ais≤≥Q345 A≤0.2≤0.5 ≤1.70.035 0.0350.07 0.15 0.2 0.3 0.5 0.3 0.012 0.1- B 0.035 0.035C 0.03 0.030.015D ≤0.180.03 0.025E 0.025 0.02外形尺寸标准GB/T709—2006钢板厚度允许偏差（N类）公称厚度常用厚度宽度＞1.5~2.5公称厚度常用厚度宽度＞1.5~2.5 允许偏差最低厚度允许偏差最低厚度3~5 3±0.552.45＞25~4026±0.825.24 3.45 30 29.25 4.45 40 39.2＞5~8 6±0.65.4＞40~6042±0.941.1 8 7.4 60 59.1长度允许偏差10----15米，+75毫米长度允许偏差15----20米，+100毫米外形尺寸要求常见宽度的厚度允许偏差（mm) 常见厚度（mm) 1500mm~2500mm 2500mm~4000 ＞15mm-25mm ±0.75 ±0.9 ＞25mm-40mm ±0.8 ±1.00 ＞40mm-60mm ±0.9 ±1.10切边单轧钢板的宽度允许偏差厚度（mm) 宽度允许偏差3mm--16mm ＞1500mm 15＞16mm≤2000mm 20 ＞2000mm-3000mm 25 ＞3000mm 30 不切边单轧钢板的宽度允许偏差允许双方协商公称宽度允许偏差≤1500mm 20＞1500mm 25外观缺陷包含：不平度、镰刀弯、斜切、塔形、气泡、裂纹、夹渣、结疤、波浪纹。
钢板知识(基础篇)
钢板知识 (2)一、中、厚板 (2)（一）普通中、厚钢板 (2)1、普碳钢沸腾钢板（GB3274-88） (2)2、普碳钢镇静钢板（GB3274-88） (3)3、低合金结构钢钢板（GB3274-88） (3)4、一般结构用热连轧钢板（GB2517-81） (3)5、焊接结构用耐候钢板（GB4172-84） (3)6、高耐候性结构钢钢板（GB4171-84） (4)7、花纹钢板（GB3277-82） (4)8、桥梁用钢板（YB168-70） (4)9、船体结构用钢板（GB712-88） (4)10、锅炉用钢板（GB713-86） (5)11、容器用钢板（GB6654-86GB6655-86） (5)13、复合钢钢板（企业标准） (6)14、汽车用钢板（GB3273-89） (6)15、犁壁用热轧三层钢板（GB11252-89） (7)（二）优质中、厚板 (7)1、优质碳素结构钢热轧中、厚钢板（GB711-88） (7)2、汽车制造用优碳热轧厚钢板（GB3275-82） (7)3、碳素工具钢厚钢板（GB3278-82） (8)4、合金结构钢厚钢板（GB11251-89） (8)5、航空用厚钢板（YB540-65） (8)6、高速工具钢厚钢板（GB994-88） (8)7、不锈钢热轧厚钢板（GB4237-84） (9)8、耐热钢厚钢炉（GB4238-84） (9)9、电磁纯铁热轧厚钢板（GB6984-86） (9)二、薄钢板 (9)（一）普通薄钢板 (10)1）热轧普通薄钢板（GB912-89、GB708-88） (10)2）酸洗薄钢板（YB178-65） (10)钢板知识钢板是钢材四大品种（板、管、型、丝）之一，在发达国家，钢板产量占钢材生产总量50％以上，随着我国国民经济的发展，钢板生产量逐渐增长。
钢板是一种宽厚比和表面积都很大的扁平钢材。
钢板按厚琊分为薄板和厚板两大规格。
薄钢板是用热轧或冷轧方法生产的厚度在0.2-4mm之间的钢板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（A）钢铁材料一.金属材料分类：1. 钢铁：1.1纯铁（Pure iron）：含碳量0.02% 以下1.2钢（Steel ）：含碳量0.02～2.0%（一般在1.5%以下）1.3生(铸)铁（iron ）：含碳量2.0% 以上（一般在2.5~4.0%）2.非铁：铜、铝、镁、锡、铅、锌、银、金-----等二.主要钢材种类：1.热轧钢板：1.1一般软钢(SPHC、SPHD、SPHE)1.2汽车结构用钢(SAPH310、SAPH370、SAPH400、SAPH440)1.3一般结构用钢(SS400)2.冷轧钢板：2.1一般软钢(SPCC、SPCD、SPCEN)2.2汽车用高强度钢(CF370R、CF390R)3.镀面钢板：3.1电气镀锌钢板(SECC、SECD、SECEN)3.2热浸镀锌钢板(SGCC、SGCD、SGHC)3.3锌铁合金钢板(PZA、JAC270)3.4锌镍合金钢板(ZLC、ZLD、ZLEN)3.5镀铝钢板(CQT1、DQT1、SA1C、SA1E)3.6镀铅锡钢板(TC、TD、TEN)3.7珐琅脱碳钢板(SPP)3.8彩色钢板(CGCC)三.热轧软钢：1.2. 热轧产品表面品级分类：表面质量区分(QUALITY)适用说明用途范例一般外露品级(GE) 表面质量最佳，可用于电镀、静电涂装等表面质量要求较严的用途。
电梯面板、吊扇零件手工具、自行车零件一般用途品级(GP) 未经抛光处理时，不适于电镀用途，仅适于一般涂装，表面质量要求不严格用途。
压缩机外壳、传动轴汽车零件、油桶非外露品级(UE) 适于喷砂后涂装，或不要求表面质量之用途。
角钢、货柜、链条、挡土墙3. 热轧产品分类：3.1一般软钢：(SPHC、SPHD、SPHE)（1）SPHC：适用于一般成型、弯曲、浅冲、熔接之零组件，表面无特别要求者，例支撑架、角钢、梁架、喇叭华司等。
（2）SPHD：适用于冲压加工成型性较高，而SPHC无法胜任之零组件，例轮胎钢圈、车门内板零组件、座位滑板、瓦斯钢瓶等。
（3）SPHE：铝脱氧全净钢，具有更佳的成型加工性及非时效性，适用于深冲成型之零组件，例内叶子板、汽车缓冲器、压缩机外壳。
3.2汽车构造用：(SAPH370、SAPH400、SAPH440)适用于要求强度及适当成型性之汽车零组件，对于钢材内部质量及尺寸精度要求较高，例悬吊系统、底盘车梁、汽车轮圈等。
3.3一般结构用：(SS330、SS400、SS490)适用于简单弯曲加工后，以焊接或铆接方式组合，有机械性质要求之结构组件，例建筑物、桥梁、船体结构、鹰架等。
3.4熔接结构用：(SM400、SM490)要求强度，并改进熔接性、加工性及冲击性，例建筑物、桥梁、船体结构、货柜部材等。
4.热轧钢材机械性质：种类符号抗拉强度N/mm2(Kg/mm2) 伸长率%1.6t2.0t3.2tSPHC 270↑(28) 29 ↑29 ↑31 ↑SPHD 32 ↑33 ↑37 ↑SPHE 33 ↑35 ↑39 ↑5.热轧高张力机械性质：种类符号降伏强度N/mm2(Kg/mm2)抗拉强度N/mm2(Kg/mm2)伸长率%5.0t↓SS400245↑(25)400↑(41)21↑SM400245(25)400↑(41)23↑SAPH400255(26)400↑(41)35四.冷轧钢材：1.2.冷轧产品分类：2.1一般软钢：(SPCC、SPCD、SPCE)（1）SPCC：CQ1：适用于简单弯曲加工，例冰箱外板、工具箱、配电盘等。
CQS：适用于浅冲成形，例计算机外壳、体重机底板等。
CQ2：适用于一般成形加工，例灯罩、吊扇外壳等。
（2）SPCD：适用于浅抽或严格成形，例马达外壳、汽车门板、车顶盖等。
（3）SPCE：适用于超深抽或较特殊之成形加工，例油壶、车灯壳、汽车内板等。
2.2高强度成形性汽车用钢：(SPFC370、SPFC440)：适用于要求强度及适当成型性之汽车零组件，对于钢材内部质量及尺寸精度要求较高，例汽车高张力钢管、内装结构件等。
2.3高强度成形性结构用钢：(CSC 370R、CSC 400R)适用于弯曲加工及简单成形与焊接，且对强度有要求之组件，例自行车前叉管、抽屉滑轨等。
3.冷轧产品表面品级分类：3.1外露级(GE)：表面质量要求严苛，不允许轻微表面瑕疵，通常电镀及表面外观要求严苛之组件。
3.2一般级(GP)：表面质量要求较GE略松，允许轻微的表面瑕疵。
3.3非外露级(UE)：对表面瑕疵较不敏感，一般不大严重的仍被允许，通常用于表面质量要求不严的上漆用品。
4.冷轧机械性质：种类符号抗拉强度Kg /mm2(N/mm2) 伸长率%0.4～0.6 0.6～1.0 1.0～1.6 1.6～2.5 2.5↑SPCC 28↑(270) 34 ↑36 ↑37 ↑38 ↑39 ↑SPCD 36 ↑38 ↑39 ↑40 ↑41 ↑SPCEN 38 ↑40 ↑41 ↑42 ↑43 ↑五. 电解镀锌（EG）钢材：1.2.镀层量符号对照（一）：JIS G3313电气镀锌─1971版标准镀锌重量符号 10 20 30 40 50最小镀锌重量(g/m2) 等量镀锌 8.5 17 25.5 34 42.5 差量镀锌 8 16 24 32 40参考膜厚(μm) 1.4 2.8 4.2 5.6 7.03.镀层量符号对照（二）：JIS G3313电气镀锌─1990修订标准镀锌重量符号 E8 E16 E24 E32 E40最小镀锌重量(g/m2) 等量镀锌 8.5 17 25.5 34 42.5 差量镀锌 8 16 24 32 40标准镀锌重量(g/m2) 10 20 30 40 504.化成处理种类：5.中钢电镀锌代号：6.日钢镀锌钢板代号：7.无铬酸盐镀锌钢板：六.热浸镀锌（GI）：1.2.中钢热浸锌代号：3.表面精整种类与用途：项目内容用途一般锌花（R）锌层以正常方式固化，因镀槽含有铅元素而产生锌花，一般以大花称之。
适用于建材、风管、屋顶浪板排水管、防撞护栏、铁卷门。
微细锌花（Z）在锌层未凝固前，即在锌层表面吹射微细锌粉，使锌结晶细小化，一般以小花或微细锌花称之。
冷气外壳、冷冻柜、贩卖机、信息制品、烤漆用途、汽车车体。
超平滑表面（S）在锌层冷却后，再经平滑辊轮轻微轧延，以得到均匀平滑之表面，一般以无花称之。
用途与微细锌花大致相同。
4.冲压常见问题：4.1粉化：深冲过程中，镀层会粉化并脱落，特别容易发生于深冲件转角处。
4.2剥离：冲压过程中，承受很高的模具压力，造成镀层整片剥离。
4.3不稳定性：部份镀层脱落后会黏附于模具上，对后续加工会造成刮伤及凹痕。
七.锌铁合金（GA）钢板：1.2.热浸非合金镀层代号：锌量符号 Z06 Z08 Z10 Z12 Z18 Z20平均镀锌量60 80 100 120 180 200锌量符号 Z22 Z25 Z27 Z35 Z45 Z60平均镀锌量220 250 270 350 450 6003.热浸合金化镀层代号：锌量符号 F04 F06 F08 F10 F12 F18平均镀锌量40 60 80 100 120 1804.锌铁合金用途：4.1建材：卷门、轻型钢、防火门。
4.2运输：汽车内、外车身板件、排气管。
4.3家电：冰箱、洗衣机外壳、干衣机外壳。
4.4一般：标识牌、展示柜，冷冻商品陈列橱。
八.烘烤硬化型钢板：经由烘烤硬化来提高材料的抗拉强度，或用以降低材料厚度，达到轻量的目的。
(例1) JAC270H之抗拉强度为270N/mm2↑，经烘烤硬化后可达300N/mm2↑。
(例2) 0.8mm * 25mm * 270N = 5400N5400 = X * 25mm * 300NX = 0.72mm(0.72mm – 0.8mm)/0.8mm * 100 = -10%九.耐震钢板：耐震钢板并非中钢首创，事实上，地处地震带的日本早在多年前，便开发出耐震钢板并已商业化生产，过去在中钢还未开发出同质产品之前，台湾耐震钢板需求，大多由日本供应，不过，自从中钢研制出，内部编号LY100的耐震钢板之后，情况获得改善。
经试用结果，中钢产品不论在质量及价格上，都较日货更具竞争力，特别是每吨新台币2万元供货价，仅及日货的1/5，此外，基于本土优势，中钢供货还能兼顾时效性。
所谓的耐震钢板，系指在炼、轧钢过程中，经过特别制程处理，与普通钢板比较，耐震钢板具低降伏强度、高伸长率，以及优异的塑性变形能力。
一般多应用在钢皮剪力墙、斜撑构件等结构补强原件上，一旦遇到地震，便可吸收大部份的地震能量，以保护主结构的安全。
此外，根据了解，中钢目前正准备与台湾科技大学合作，将耐震钢板制成准原件，藉由标准化大量生产，进一步压低成本，一方面造福更多建筑业者，另方面使台湾建筑质量，更符合安全需求。
十.表面处理钢板演进：1953年热浸镀锌钢板1954年彩色镀锌钢板(涂覆)1957年PVC涂覆钢板1961年电气/热浸镀锌钢板(COIL)1962年合金化热浸镀锌钢板1963年热浸镀铝钢板1964年彩色镀锌钢板(COIL)1978年耐指纹处理钢板、高耐蚀后处理钢板1980年家电用PCM钢板1982年镀铝锌系合金钢板1983年二层型镀面钢板1984年有机复合锌镍钢板1987年润滑钢板1988年二层型合金热浸镀锌钢板镀锌板一般分为2种表面处理SECC-电解镀锌板(俗称EG)SGCC-热浸镀锌板(俗称G I)价格差异乃取决于表面处理前之母材价格如以SPCC表面处理成SECC. SGCC(CGI) 市场供料以盛余.烨辉.中钢为主厚度(0.4~1.6)主要以供应家电.信息产业如以SPHC表面处理成SEHC. SGHC(HGI) 市场供料以烨辉.烨隆为主厚度(1.6~6.0)主要以供应家电.建筑产业(表面质量差)市场价格SPCC-23.5~24.5SPHC-22.5~23.5镀锌加工费约为3/KG。
