变电运行技师考试绘图
变电检修技能竞赛画图题题库

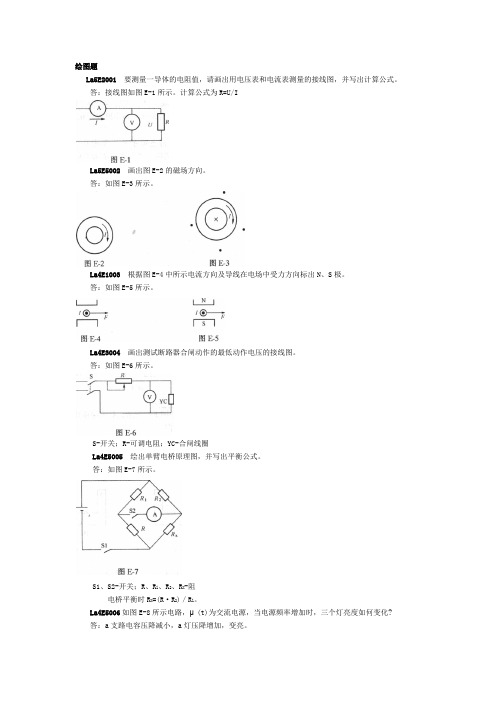

绘图题La5E2001要测量一导体的电阻值，请画出用电压表和电流表测量的接线图，并写出计算公式。
答：接线图如图E-1所示。
计算公式为R=U/ILa5E5002画出图E-2的磁场方向。
答：如图E-3所示。
La4E1003根据图E-4中所示电流方向及导线在电场中受力方向标出N、S极。
答：如图E-5所示。
La4E3004画出测试断路器合闸动作的最低动作电压的接线图。
答：如图E-6所示。
S-开关；R-可调电阻；YC-合闸线圈La4E5005绘出单臂电桥原理图，并写出平衡公式。
答：如图E-7所示。
S1、S2-开关；R、R l、R2、R X-阻电桥平衡时R X=(R·R2)／R l。
La4E5006如图E-8所示电路，μ(t)为交流电源，当电源频率增加时，三个灯亮度如何变化?答：a支路电容压降减小，a灯压降增加，变亮。
b支路线圈压降增加，b灯压降降低，变暗。
c支路与原来一样，c灯亮度不变。
La4E5007如图E-9所示，载流导体在磁场中向上运动，画出导线内电流方向。
答：如图E-10所示。
La3E2009如图E-11所示，通电导体在磁场中向下运动，标出电源的正、负极和磁铁的N、S极。
答：如图E-12所示。
La3E3010标出图E-13中载流导体L在开关S合上后的受力方向。
La3E4011画出图E-15的线圈通过电流时的磁力线分布图，并画出方向和线圈两端的N、S极。
答：如图E-16所示。
La3E4012把图E-17电压源接线图转换为电流源接线图，并标出电流I、电导G的表达式。
答：如图E-18所示。
La2E1013图E-19所示波形为正弦交流电，请写出其表达式。
答：μ(t)=U m sin(ωt+φ)LalEl014在图E-20中M平面上画出磁场的方向。
答：如图E-21所示。
Lc4E3015说明图E-22中电流互感器的接线方式。
答：此接线方式为三角形接线。
Lc4E3016说明图E-23中电流互感器的接线方式。
《变电检修工（第二版）》技师理论题库绘图
《变电检修工（第二版）》技师理论题库绘图1. 图E-19所示波形为正弦交流电压，请写出其表达式。
图E-19答案:答：u（t）= U m sin(ωt + φ)。
2. 图E-50为SF6断路器中的SF6充气装置示意图，请标出图中各元件的名称。
图E-50答案:答：1—带有接触头的气瓶；2—带阀门的分配器；3—SF6减压阀；4—带有关断阀的高精度真空压力表；5—高压软管；6—真空泵接头。
3. 绘制变压器的真空注油示意图，并标出各元件的名称。
答案:答：如图E-51所示。
图E-511—储油罐；2—进油阀；3—变压器；4—截止阀；5—真空度指示表；6—真空泵。
4. 图E-52所示是什么图？并标出各元件的名称。
图E-52答案:答：此图为简易真空滤油管路连接示意图。
1—储油罐；2—真空罐；3—加热器；4—压力滤油器；5—真空计；6—真空泵；7、8—油泵；9～13—阀门。
5. 试画出变压器带电滤油示意图，并标出各元件的名称。
答案:答：如图E-53所示。
图E-531—压力滤油机；2—油泵；3—过滤器。
6. 图E-54为变压器套管竖立起吊图，标出各元件的名称。
图E-54答案:答：1—套管；2—吊环；3—固定吊绳；4—绳扣；5—滑轮组；6—调节吊绳；7—起吊机械的吊钩。
7. 画出低压三相异步电机点动具有自锁的正转控制电路图（自保持）。
答案:答：如图E-70所示。
图E-70QS—隔离开关；FU1、FU2—熔断器；KM—接触器；SB1、SB2—按钮开关。
8. 说明CD10型电磁操动机构在分闸状态时各连板的位置图（图E-71）中各元件的名称。
图E-71答案:答：1—输出轴；2—拐臂；3、10—连板；7、11、12—双连板；4—支架；5—滚轮；6—合闸铁芯顶杆；8—定位止钉；9—分闸铁芯；13—轭铁；14—分闸静铁芯；15—分闸线圈。
9. 画出具有2条电源线、4条负荷线的双母线电气主接线图。
答案:答：如图E-75所示。
图E-7510. 图E-76为全密封油浸纸电容式套管，说出各元件名称。
高级技师考试斜线绘图新讲解
五、绘图题（一）基础知识1、初级La5E2001根据图E-1所示电路，画出电压U和电流I的相量图。
答：相量图如图E-2所示。
La5E3002根据图E-3所示电路，画出电压和电流的相量图。
答：相量图如图E-4所示。
2、中级La4E3003根据图E-5中电流方向及导线在磁场中受力方向，标出N、S极。
答：N、S极如图E-6所示。
La4E4004图E-7中电流I的方向是磁铁B插入线圈时产生的电流方向，试标出磁铁B的N、S极。
答：见图E-8。
La4E3005两导线中电流方向如图E-9所示，在图中标出通电导线间相互作用力的方向。
答：见图E-100La4E3008标出图E-15中通电螺线管内A点，轴线上 B、N点，管外C点的磁场方向。
答：见图E-16。
La4E4009标出图E-17中切割磁力线的导体中的感应电流的方向。
答：见图E-18。
3、高级La3E4006图E-11中通电导体在磁场中向下运动，标出电源的正、负极，以及磁铁的N、S极。
答：见图E-12。
La3E3007图E-13为载流导体在磁场中向上运动，画出导线内电流方向。
答：见图E-14。
1、初级Lb5E3012画出具有重复接地时，当保护零线断线后的接地电流示意图。
答：见图E-22。
La3E3010标出图E-19中三个小磁针在磁场中各自偏转后的方向。
答：见图E-20。
答：A、C装置是消耗能量的。
B、D装置是供给能量的。
（二）专业知识2、中级Lb4E3014有三台电流互感器二次侧是星形接线，其中 B相极性相反，画出其电流的相量图。
答：见图E-24。
Lb4E3015图E-25所示电路中，CD两端的输出电压U 。
比AB两端的输入电压U i的相位向前移动了一个角度，绘出该电路中各电压、电流相量图。
答：见图E-26。
3、高级Lb3E3013画出中性点非直接接地系统中，当单相(A相)接地时，其电压相量图。
答：见图E-23。
（四）基础技能1、初级Jd5E3016画出继电器延时断开和延时闭合的动断触点图形。
农网配电营业工技师理论考试绘图题
五、绘图题（请填写答案，每题5分，共35题）1. 根据左图给出的轴侧视图，在右侧对应画出全剖视图。
2. 根据图E－6给出的轴侧视图，判断右侧对应的半剖视图（A、B）哪一个是正确的，哪一个是错误的，错在什么地方？答案:答：图E－6（a）中B是正确的，A是错的，错在应以中心线为界，不应画为实线。
图E－6（b）中A是正确的，图B是错的，漏线。
3. 三端钮接地电阻测量仪测量接地电阻的接线图。
4. 画出四端钮接地电阻测量仪测量接地电阻的接线图。
5. 画出用四端钮接地电阻测量仪测量小接地电阻的接线图。
6. 画出单线法紧线示意图。
7. 画出双线法紧线示意图。
8. 画出三线法紧线示意图。
9. 画出电动机单向旋转控制电路图。
10. 画出自耦变压器降压起动原理线路图。
11. 画出星—三角降压起动原理线路图。
12. 画出接触器连锁的可逆起动控制电路图。
13. 画出按钮连锁的可逆起动控制电路图。
14. 画出复合连锁的可逆起动控制电路图。
15. 画出时间继电器控制星—三角降压起动控制电路图。
16. 画出电流互感器两相不完全星形接线图。
17. 画出电流互感器三相星形接线图。
18. 画出电流互感器三角形接线图。
KA—电流继电器19. 画出三相四线电能表直接接入式的接线图。
20. 画出三相四线电能表经电流互感器接入的接线图。
21. 画出三级漏电保护方式配置图。
22. 画出单相两级剩余电流动作保护器接线方式图。
QR—剩余电流动作保护器23. 在三相四线制供电系统（TN-C）中，采用接地保护方式（系统中性点和设备外壳分别接地），画出三级剩余电流动作保护器的接线方式图。
24. 在三相四线制供电系统（TN-C）中，采用接地保护方式（系统中性点和设备外壳分别接地），画出四级剩余电流动作保护器的接线方式图。
25. 在三相五线制供电系统（TN-S）中，采用PE线接地保护方式（系统中性点和设备外壳通过PE线连接共同接地），画出三级剩余电流动作保护器的接线方式图。
变电一次安装工(第二版)-初级工-绘图题
1.(绘图题,专门技能,较易)绘出双母线接线图。
答案：答：见图E-54。
图E-542.(绘图题,专门技能,中等)绘出工作母线分段的双母线接线图。
答案：答：见图E-55。
图E-553.(绘图题,专门技能,较难)绘出一个半断路器一次接线图。
答案：答：见图E-56。
图E-564.(绘图题,专门技能,较易)画出单相电能表不经电流互感器的测量原理接线图。
答案：答：见图E-65。
图E-655.(绘图题,专门技能,中等)画出三相三线电能表不经电流互感器的测量原理接线图。
答案：答：见图E-66。
图E-666.(绘图题,专门技能,较易)请说出图E-67电能表原理接线图名称。
图E-67答案：答：三相四线电能表经电流互感器的测量原理接线图。
7.(绘图题,基础知识,中等)标出图E-3（a）、（b）的投影方式。
答案：答：图E-3（a）为中心投影；图E-3（b）为正投影法（平行投影法）投影。
图E-38.(绘图题,基础知识,较难)图E-6（a）中画法错在什么地方？如何正确地画出。
答案：答：错在键槽处的画法。
正确的画法如图E-6（b）所示。
图E-69.(绘图题,基础知识,较易)画出两个分别带有正电荷的球体，相互接近时的电力线分布图。
答案：答：见图E-26。
图E-2610.(绘图题,基础知识,难)画出两块分别带有正、负电荷的平板平行放置时，两平板之间的电力线的分布图。
答案：答：见图E-28。
图E-2811.(绘图题,专门技能,易)画出单相半波整流电路图。
答案：答：见图E-39。
图E-3912.(绘图题,基础知识,易)画出一球体带有负电荷时，其周围电力线的分布图。
答案：答：见图E-25。
图E-2513.(绘图题,基础知识,较难)画出两个分别带有正、负电荷的球体，相互接近时的电力线分布图。
答案：答：见图E-27。
图E-2714.(绘图题,基础知识,中等)画出表示角钢煨成90°角的加工图。
答案：答：角钢煨成90°角的加工图见图E-4。
变电运行任职资格绘图题

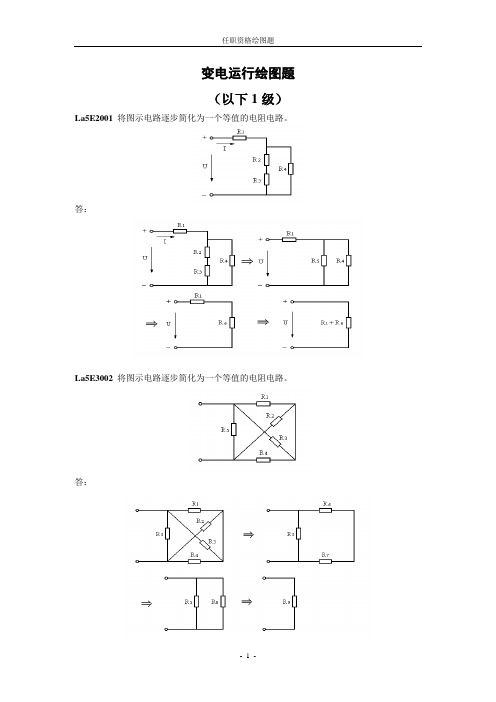

变电运行绘图题（以下1级）La5E2001 将图示电路逐步简化为一个等值的电阻电路。
答：La5E3002 将图示电路逐步简化为一个等值的电阻电路。
答：La5E3003 画出图示通电直导线周围的磁力线的方向。
答：La5E1004 将图示中的两个相量合成为一个相量。
答：La5E3005 画出R、L、C的阻抗与角频率关系曲线。
答：La5E2006 定性画出纯电感电路的电压电流波形图。
答：La5E2007 画出交流电路中纯电感元件的电压、电流相量图。
答：La5E208 定性画出纯电容负载上的电压电流波形图。
答：La5E2009 根据图所示电路，画出电压U和电流I的相量图。
答：La5E2010 根据图所示电路，画出电压U和电流I的相量图。
答：La5E3011 画出交、直流电源串联时电动势的曲线图。
答：Lb5E3012 画出将微安表扩大量程的原理电路图。
答：Lb5E3013 画出将电压表扩大量程的原理电路图。
答：Jd5E3014 画出图示三相四线制电源的单相负载连接图。
答：Jd5E4015 将图示中的负载按三角形接线接到线路上。
答：Jd5E4016 画出经消弧线圈接地的35kV系统发生C相接地时电容电流分布情况。
答：Jd5E2017 在图示的三相四线制线路上标出相电压和线电压。
答：Jd5E3018 请画出用电流表测量单相交流电路中负载电流的电路图。
答：电路如图所示：Jd5E3019 请画出用电压表测量单相交流电路中负载两端电压的电路图。
答：电路如图所示：Jd5E3020 画出火花间隙、高压隔离开关、高压负荷开关图形符号。
答：Jd5E3021 画出电抗器、避雷器、跌开式熔断器图形符号。
答：Jd5E3022 画出断路器，接触器动合触点和动断触点图形符号。
答：Jd5E3023 画出继电器延时闭合和延时断开的动合触点图形。
答：Jd5E3024 画出继电器延时闭合和延时断开的动断触点图形。
答：Jd5E4025 根据名称及说明，画出各类继电器的触点图形。
电力系统技师考试题库500KV技能部分 画图、两票、实操(值班员)
广东省电力局变电运行统考试题（值班员 500KV技能部分画图、两票、实操）一、默图题目：背画出本站一次模拟结线图（画简图）。
说明：1.须画的设备包括：35KV及以上电压等级的母线、主变、开关、刀闸（含接地刀）、PT、CT、电容器、电抗器、避雷器、阻波器、TYD、OY、YDR等。
2.500KV部分：所有设备必须全部画出。
其中的一串完全串（含主变间隔部分）、母线及母线上的公用设备的数字编号必须全部标注，其它串只标明开关数字编号。
3.220KV部分：对于线路间隔只须画一个完整间隔（包括设备和编号），其它线路间隔只须表明线路名称；非线路间隔设备须全部画出并标明编号。
4.35KV部分：对于电容器及电抗器间隔只须分别画出一个完整间隔（包括设备和编号），其它相似间隔只须表明间隔名称；非电容器电抗器间隔的设备须全部画出并表明编号。
扣分规定：1）对于主设备母线、主变、开关、刀闸（接地刀）、PT等，漏画、错画每处扣5分；2）其它设备错画、漏画每处扣2分；3）编号标漏、标错每处扣2分。
考试时间：60分钟。
二、两票1、工作票给出一份任务为“主变本体检修”的错误工作票，要求有5处错误。
要求找出和更正错误，并办理许可及延期手续。
2、操作票：写一份操作任务为“500kV线路由运行状态转为检修状态”的操作票。
评分原则：按省局《“两票”细则》要求界定合格与否。
三、实际操作1、随机提供一份正确的操作票，两人一组，岗位高的担任监护人，根据操作票进行全过程模拟操作。
2、扣分原则：1）凡发生跳项、漏项或操作了错误的操作对象，则认为整个过程不合格；2）未在模拟屏上进行模拟操作或模拟错误，扣5分；3）操作过程中，找错操作对象但未实施的，每处扣5分；4）安全工用具、仪表使用前应进行相关检查，凡未检查的或使用不正确的每处扣3分；5）操作过程中不唱票、不复诵每次扣5分；6）票面漏签名、漏记录时间、漏地线编号每处扣5分；7）漏打、错打“√”，每处扣10分；8）操作结束后不盖章扣10分。
电气工程CAD实践教程-变配电工程图识图与绘图(一)
项目六 变配电工程图识图与绘图(一)
型工厂。 (2) 单母线分段接线，见图6-6(b)。根据电源数目把母线分段运行。其优点是母线或母线隔离开关发生故障或检修时，负
荷可以不用全部切断。
(3) 单母线分段带旁路母线式主接线，见图6-7。其特点是把主母线用断路器分段，且有一旁路母线配合。当检修出线断路 器时，可用旁路母线供电，减少停电时间。它适用于配电线路较多、负荷较重的主变电所或高压配电所。
项目六 变配电工程图识图与绘图(一)
3. 变/配电所电气主接线图的基本应用类型 1) 装设一台变压器的变配电系统图 只有一台主变压器的变/配电所，其高压侧一般采用无母线的接线。通常有以下四种比较典型的接线方案。 (1) 高压侧采用隔离开关-熔断器的变/配电所主接线，如图6-10(a)所示。
(2) 高压侧采用户外跌开式熔断器的变/配电主接线，如图6-10(b)所示。 这两种主接线，受隔离开关和跌开式熔断器切断空载变压器容量的限制，一般只用于500 kVA及以下容量的变配电所中。
项目六 变配电工程图识图与绘图(一)
2) 双母线接线 双母线主接线见图6-8，该接线方式运行可靠灵活。两根母线互为备用，当一条母线检修或故障时不影响其他线路的正常 供电。双母线主接线适用于供电可靠性要求很高的大型工厂总降压为35～10 kV的母线系统。 3) 桥式接线 桥式主接线见图6-9，它适用于具有两回路电源进线、两台变压器的终端变电所，其特点是有一条跨接的“桥”。
项目六 变配电工程图识图与绘图(一)
(二) 电气接线图 1. 电气接线图的含义 高、低压变配电所系统图也称为电气主接线图。电气主接线(一次接线)是指由各种开关电器、电力变压器、母线、电力电 缆、并联电容器等电气设备按一定次序连接的接受电能与分配电能的电路，是将电气主接线中的设备用标准的图形符号和文字 符号表示的电路图。电气主接线图反映了以下三点内容： (1) 发电机、变压器、线路、断路器和隔离开关等有关电气设备的数量。 (2) 各回路中电气设备的连接关系。 (3) 发电机、变压器和输电线路及负荷间以怎样的方式连接。 电气主接线直接关系到电力系统运行的可靠性、灵活性和安全性，直接影响发电厂、变电所电气设备的选择，配电装置的 布置，保护与控制方式的选择和检修的安全性与方便性。 2. 变配电所主接线的基本类型 变配电所主接线的基本类型主要有单母线、双母线和桥式接线三种。 1) 单母线接线 (1) 单母线不分段接线，见图6-6(a)。其优点是线路简单、使用离开关发生故障或检修时将造成客户停电。因此，单母线不分段接线仅适用于容量较小和对供电可靠性要求不高的中小
高级技师(绘图)
(七)绘图题
1、画出变压器短路试验接线图。
2、画出三相感应电动机接触器连锁正反转控制电路图。
3、画出固定式人字抱杆示意图。
4、图24为顺序控制电路，其顺序为M1先启动（即KM1线圈先得电），然后才能启动M2（即KM2线圈得电），M2先停止，然后M1才能停止，此图是否正确？如不正确请画出正确图。
答：不正确，正确图如下所示
5、画出三相半桥式整流电路图。
6、根据明细表，画出终端式单杆变电台结构组装图，并标注清楚。
答：如图所示
7、如图所示，将两个380/220V的电压互感器，请把它接成V，v形，用于测量三相电压。
答：如图所示
8、画出接触器控制正转启动异步电动机控制电路图。
答：如图所示
9、画出线路弧垂示意图。
答：如图所示
10、试画出电动机用倒顺开关的正反转控制安装图。
答：如图所示。
电气工程CAD实践教程-变配电工程图识图与绘图(二)
项目七 变配电工程图识图与绘图(二)
1. 创建图层 (1) 单击图层工具栏上的图层特性管理器按钮，启动“图层特性管理器”对话框。 (2) 单击“新建图层”按钮，创建“墙面线”、“设备”、“连线”、“尺寸标注”、“辅助线”和“文字标注”等6个图 层，见图7-10。 2. 设置图层特性 (1) “墙面线”图层的线型为continuous，即连续线，线宽为0.3mm，图层颜色设置为黑色。 (2) “设备”图层的线型为连续线，线宽为0.3mm，图层颜色设置为黑色。 (3) “连线”图层的线型为连续线，线宽小于0.3mm，图层颜色设置为黑色。 (4) “辅助线”图层的线型为短点画线(ISO dash dot)，线宽小于0.3mm，图层颜色设置为黑色。 (5) “尺寸标注”和“文字标注”图层的线型为连续线，线宽小于0.3mm，图层颜色为黑色。
图7-7 低压配电室
项目七 变配电工程图识图与绘图(二)
高压配电室主要功能是按照用电要求，将高压侧进入的电流进行变压，并经过高压配电柜出线端输出(见图7-8)。高压配电 柜共有6组，其中4组大小为850 mm × 375 mm，一组为850 mm × 750 mm，另一组为850 mm × 1000 mm，并且给 出了在房间中的安装位置尺寸。图中的“操作面”标识，用于提示技术人员安装时，配电柜的操作及显示面应朝内放置(不能面 对墙面)。
在图7-13中，用虚线椭圆形、矩形、鸡蛋形三种图形标出了两组多线相交的区域，提示用户这些相交点要进行编辑。
图7-13 绘制的墙面线
