传感器课程设计--压电式加速度传感器的设计
压电加速度传感器系统设计
毕业设计压电加速度传感器系统设计摘要现代工业和自动化生产过程中，非电物理量的测量和控制技术会涉及大量的动态测试问题。
所谓动态测试是指量的瞬时值以及它随时间而变化的值的确定，也就是被测量为变量的连续测量过程。
它以动态信号为特征，研究了测试系统的动态特性问题。
而动态测试中振动和冲击的精确测量又显得尤其重要。
振动与冲击测量的核心是传感器，对于冲击和振动信号的获取，最常见的是用压电加速度传感器。
世界各国作为量值传递标准的高频和中频振动基准的标准加速度传感器就是压电式加速度传感器。
由此可见，质量优良的压电加速度传感器在精度、长时间稳定性等方面都是有独到之处的。
压电加速度传感器可以看作是一个能产生电荷的高内阻发电元件。
但是此电荷量很小，不能用一般的测量电路来进行测量，因为一般的测量电路的输入阻抗总是较小的，压电片上的电荷通过测量电路时会被输入电阻迅速泄漏引入测量误差，影响测量效果。
如果压电加速度传感器没有与之配套的测量电路一起配合使用，那么压电加速度传感器的广泛应用就会受到非常大的限制。
因此，与之配套的测量电路的研究及其硬件实现就显得非常重要。
目前最常用的压电加速度传感器的测量电路就是电荷放大器，它能得到与输入电荷成比例的电压输出。
它的特点之一就是使传感器的灵敏度和电缆长度无关，电缆可长达几千米，而在被测对象附近只有一个小的传感器。
这对使用者来说非常方便。
但是现在的电荷放大器电路都比较复杂，机器价格都比较高，性价比不是很理想，这些因素都严重影响了压电加速度传感器的广泛使用，所以研制一种性价比较高的、实用的电荷放大器就非常的有必要。
本文针对上述情况，对传感器的测量电路做了深入的研究工作，分析了各种测量电路的特点，提出采用一种集成芯片来取代大量分离元件实现电荷转换电路的设想，通过实验验证本设计的可行性和可靠性，对存在的干扰信号做了细致的理论分析，并采取相关办法进行解决，最后和标准电荷放大器的性能进行对比。
实验结果表明本设计是可行的。
压电式加速度传感器
HEFEI UNIVERSITY OF TECHNOLOGY《传感器原理及应用》课程考核论文题目压电式加速度传感器班级机设七班学号姓名孙国强成绩机械与汽车工程学院机械电子工程系二零一四年五月压电式加速度传感器摘要：现代工业和自动化生产过程中，非电物理量的测量和控制技术会涉及大量的动态测试问题。
所谓动态测试是指量的瞬时值以及它随时间而变化的值的确定，即被测量为变量的连续测量过程。
振动与冲击测量的核心是传感器，常用压电加速度传感器来获取冲击和振动信号。
压电式传感器是基于某些介质材料的压电效应，当材料受力作用而变形时，其表面会有电荷产生，从而实现非电量测量。
其中，压电式加速度传感器是以压电材料为转换元件，将加速度输入转化成与之成正比的电荷或电压输出的装置，具有结构简单、重量轻、体积小、耐高温、固有频率高、输出线性好、测量的动态范围大、安装简单的特点。
一、传感器物理效应及工作原理压电效应：某些材料在受力时所产生的电极化现象。
正压电效应：某些电介质在受到某一方向的机械力而变形时，在一定表面上产生电荷，若外力变向，电荷极性随之而变；当撤除外力后，又重新回到不带电状态。
逆压电效应：当在电介质的极化方向施加电场，电场力使其在一定方向上产生机械变形或机械应力；当撤除外加电场时，变形或应力随之消失，又称电致伸缩效应。
压电材料:石英晶体是目前广泛应用成本较低的人造石英晶体，有很大的机械强度和稳定的机械性能，温度稳定性好，但灵敏度低，介电常数小，因此逐渐被其他压电材料所代替，至今石英仍是最重要的也是用量最大的振荡器、谐振器和窄带滤波器等元件的压电材料。
除此之外，压电陶瓷有较高的压电系数和介电常数，灵敏度高，但机械强度不如石英晶体好。
压电式加速度传感器又称为压电加速度计，它是典型的有源传感器，利用某些物质如石英晶体、人造压电陶瓷的压电效应，在加速度计受振时，质量块加在压电元件上的力也随之变化。
压电敏感元件是力敏元件，在外力作用下，压电敏感元件的表面上产生电荷，从而实现非电量电测量的目的。
PZT 压电加速度传感器的设计
PZT 压电加速度传感器的设计1.1 课题研究的目的和意义加速度传感器应用与设计的要求最初是由航空航天、机器人、军事领域中对物体控制等特殊领域中提出的。
例如，在航空航天领域，由于各种运载工具和飞航系统在飞行过程中，来自自身推力系统产生的振动以及大气环境的影响而产生的振动直接影响系统的飞行姿态和运行轨迹。
因此，必须随时监测其各类负载的振动状态。
但是长期以来，我国各种大型运载工具和飞行器上测控用的加速度传感器都是单轴结构，只有一维功能，故无法提供全面的加速度信息，必须同时采用多个一维加速度传感器，这在一定程度上制约了对飞行器飞行姿态测试和控制的精确性和有效性。
显而易见，只能获取一维加速度分量与时获得测量处六维加速度信息是有着本质上的区别的。
所以对多维加速度传感器的研究具有明显的科学技术价值与重要意义，因此对多维加速度传感器的研制不仅在机器人领域而且在其它领域仍然意义重大。
多维加速度传感器的研制国内外还处于起步阶段，所以寻求一种新的途径进行多维加速度传感器的设计成为多维加速度传感器设计的一项重要课题。
多维加速度传感器一般是由敏感元件、变换元件和测量电路三部分组成。
除自源型传感器外，还需外加辅助电源，用框图表示如下。
结合振动轮系统理论分析结论,采用如图4所示的测量系统,选择某样机在施工现场测取系统的主要响应信号。
由分离的加速度计、电荷放大器、数据采集测试仪组成振动测量系统,该系统主要技术指标如下通道数为8;采集方式为多通道并行;A/D分辨率为12bit;最高采样频率为1MHz;频率范围为015Hz～6kHz;低通滤波器的衰减斜率为- 12dB/OCT;加速度测量范围为0～50m/ s2;数据存储深度为任意(视硬盘空间而定) 。
图1.2 总的设计框图可以看出，弹性体是传感器的核心，其结构决定着传感器的各种性能和测量精度，弹性体结构设计的优劣对加速度传感器性能的好坏至关重要，是传感器设计的关键。
由于磁电式速度传感器存在响应频率范围小，机械运动部件容易损坏，传感器质量大造成附加质量大等缺点，近年发展了压电式加速度传感器，压电式加速度传感器具有结构简单、体积小、重量轻、耐高温、测量的频率范围宽、动态范围大、性能稳定、输出线性好等优点。
8 传感器实验-加速度传感器
传感器实验压电式加速度传感器具有动态范围大、频率范围宽、坚固耐用、受外界干扰小以及压电材料受力自产生电荷信号不需要任何外界电源等特点，是被最为广泛使用的振动测量传感器。
虽然压电式加速度传感器的结构简单，商业化使用历史也很长，但因其性能指标与材料特性、设计和加工工艺密切相关，因此在市场上销售的同类传感器性能的实际参数以及其稳定性和一致性差别非常大。
与压阻和电容式相比，其最大的缺点是压电式加速度传感器不能测量零频率的信号。
加速度传感器知识准备1 以上知识点，可参阅<M M A 7660.P D F >讯方公司 传感器实验通过本实验了解加速度传感器的硬件电路和工作原理1．编写一个读取加速度传感器输出信号的程序2． 将X 、Y 、Z 三个轴的加速度值分别做简单的处理显示1． 硬件部分（1） 采集节点一个（2）J-Link 仿真器一个 （3） 显示终端一台 （4） 加速度传感器一个2． 软件部分Keil μVision4 开发环境，J-Link 驱动程序1． 加速度传感器工作原理电路中用到，加速度传感器电路、信号放大电路、单片机系统、状态显示系统构成。
其基本工作原理：经过信号放大电路，加速度传感器电路将感受到X 、Y 、Z 三个轴加速度以数字形式输出至单片机系统, 由状态显示系统进行显示。
加速度传感器工作框图如图5-1：图5-1 电路工作框图2.加速度传感器的硬件电路图电路中，加速度传感器电路如图5-2。
图5-2 加速度传感器原理图3.工作模式:mma7660主要有三种工作模式.(通过设置MODE寄存器)1).Standby(待机)模式此时只有I2C工作,接收主机来的指令. 该模式用来设置寄存器. 也就是说, 要想改变mma7660的任何一个寄存器的值,必须先进入Standby模式. 设置完成后再进入Active或Auto-Sleep模式.2).Active and Auto-Sleep (活动并且Auto-Sleep) 模式mma7660的工作状态分两种, 一种是高频度采样, 一种是低频度采样. 为什么这样分呢, 为了节省功耗,但是在活动时又保持足够的灵敏度. 所以说mma7660的Active模式其实又分两种模式,一种是纯粹的Active模式, 即进了Active模式后一直保持高的采样频率,不变. 还有一种是Active & Auto-Sleep模式, 就是说系统激活后先进入高频率采样,经过一定时间后,如果没检测到有活动,它就进入低频率采样 ,所以就叫做Auto-Sleep, Sleep并不是真的Sleep , 只是说降低采样频率.低频率采样模式又叫Auto-Wake摸式, 即自动唤醒模式.它不是睡眠模式, 它只是降低采样频率.3). Auto-Wake (自动唤醒) 模式Auto-Sleep后就进入低频率采样模式,这种模式就叫做Auto-Wake摸式, 即自动唤醒模式.它不是睡眠模式, 它只是降低采样频率.讯方公司传感器实验6 实验步骤实验基本步骤如下：1．启动Keil μVision4，新建一个项目工程Bank，添加常用组，并添加相应库函数；2．在user文件中建立main.c,SystemInit.c,PublicFuc.c文件；3．新建一个组sensor，在sensor中编写读取加速度传感器数值变化的代码；4．编译链接工程，并生成hex 文件，所有文件如下图6-1所示：图6-1 文件示意图5．将加速度传感器接到传感器接口1；图 6-2 加速度传感器6．将J-Link仿真器、ZigBee路由器接入传感器采集节点,仿真器USB 接口连入PC 机，插好电源，并打开开发实验箱上的电源开关，如图6-3：图6-3 硬件连接示意图7． 将ZigBee 协调器接入智能网关，插好电源，并打开电源启动智能网关系统，运行传感器实验显示程序；图6-4 传感器实验显示程序电源开关电源传感器接口1传感器接口2传感器接口3J-LINK 接口ZigBee_DEBUG复位 节点按键 拨码开关 ZigBee 按键 红外发射天线指示灯ZigBee 复位讯方公司 传感器实验图6-5 智能网关连接示意图8． 选择【Debug 】->【Start/Stop Debug Session 】,启动J-Link 进行仿真调试； 9． 选择【Debug 】->【run 】或者按快捷键“F5”,运行程序； 10． 验证：移动加速度传感器，观察显示屏上数值的变化；11． 验证完毕后，退出J-Link 仿真界面，关闭Keil μVision4软件；关闭硬件电源，整理桌面； 12． 实验完毕。
压电式传感器测量加速度课程方案
本文研究设计的压电式传感器测量加速度采用了通用的电子元器件，利用压电式传感器，利用单实践，体现出大学生的动手能力。通过查资料和收集有关的文献，培养了自学能力和动手能力。并且有原先的被动接受只是转换为主动寻求只是，这可以收拾学习方法上的一个很大突破。在以往的传统学习模式下，我们可能会记住很多书本知识，但是通过本次设计，我们学会了如何将学到的知识化为自己的东西，学会了怎么良好的处理知识和实践相结合的问题，把握重点，攻克难关，学到用到活学活用。在设计过程中由于时间仓促有很多地方难免存在不足之处，硬件设计已经完成，在调试设计中有些功能还尚未能开发出来。但在以后的设计中，我们会严格要求自己最求完美。
2.
第三章
上图显示了加速度传感器的结构.它具有两块X切向石英晶体,若对畕体施加压力则在中心电极上产生的电荷是叠加的，由环状弹賛施加的机槭顶载必须比预期沿向上方向所施最大加速度力要大。晶体的两外表面与壳罩相连因而处于低电位.此传感器具有0.62pC/g的输出，并在15kHz左右发生最低频率谐振。两晶体的电容仅有几个pF.从而与任一长度的电缆电容相比均可忽略不计。传感器重约250~300 g,可用螺栓固定=加上电缆.若总电容是500 pF.则开路输出电压是
随着现代科技的发展，传感器的应用也越来越重要，无论是那种传感器在今后的生活中一定是必不可少的应用元件。在现代的军事，家电，汽车，都离不开传感器的应用。因此我们要在以后的学习中更加努力，真正学好这门技术。
参考文献
[1]《传感器的理论与设计基础及其应用》单成祥国防工业出版社
[2]《压电式加速度传感器的结构改进与设计》叶伟国沈国伟绍兴文理学院
传感器的实验报告
课题名称：应用压电式传感器测
量加速度的电路设计
班级：05131102

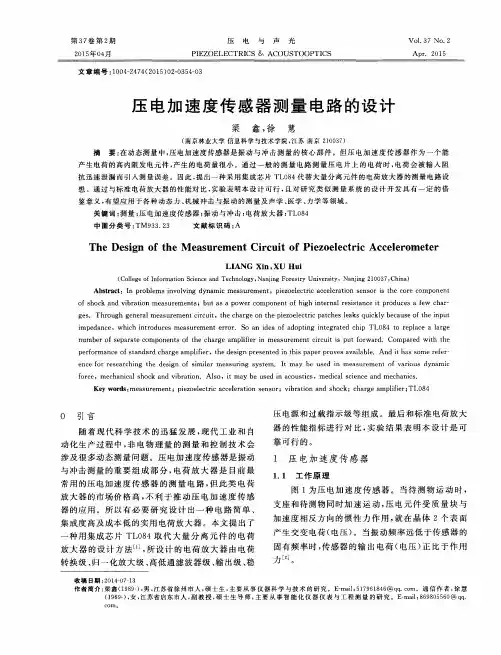

压电加速度传感器测量电路的设计
压 电加 速 度 传 感 器 测 量 电路 的 设 计
梁 鑫 ， 徐 慧
（ 南 京 林 业 大 学 信息 科 学 与 技 术 学 院 ， 江苏 南京 ２ １ ０ ０ ３ ７ ）
摘
要： 在动态测 量中 ， 压 电加速度传感器是振动 与冲击测 量的核 心部件 。但压 电加速度 传感器 作为一个 能
产 生 电荷 的 高 内 阻发 电元 件 ， 产 生 的 电荷 量 很 小 。通 过 一 般 的测 量 电路 测 量 压 电 片 上 的 电 荷 时 ， 电荷 会 被 输 入 阻
抗 迅 速 泄 漏 而 引入 测 量 误 差 。 因此 ， 提 出一 种 采 用 集 成 芯 片 Ｔ Ｌ ０ ８ ４代 替 大 量 分 离 元 件 的 电荷 放 大 器 的 测 量 电 路 设
ｅ ｎｃ ｅ ｆ ｏｒ ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈｉ ｎ ｇ ｔ ｈｅ ｄｅ ｓ ｉ ｇｎ ｏ ｆ ｓ ｉ ｍｉ ｌ ａ ｒ ｍｅ ａ ｓ ｕｒ ｉ ｎ ｇ ｓ ｙｓ ｔ ｅ ｍ．Ｉ ｔ ｍ ａ ｙ ｂｅ ｕ ｓ ｅ ｄ ｉ ｎ ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｏｆ ｖａ ｒ ｉ ｏｕｓ ｄｙ ｎａ ｍｉ ｃ
ｇ ｅ ｓ ．Ｔｈ ｒ ｏ ｕ ｇ ｈ ｇ ｅ ｎ ｅ ｒ ａ ｌ ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ，ｔ ｈ ｅ ｃ ｈ ａ ｒ ｇ ｅ ｏ ｎ ｔ ｈ ｅ ｐ ｉ ｅ ｚ ｏ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ｐ ａ ｔ ｃ ｈ ｅ ｓ ｌ ｅ ａ ｋ ｓ ｑ ｕ ｉ ｃ ｋ ｌ ｙ ｂ ｅ ｃ ａ ｕ ｓ ｅ ｏ ｆ ｔ ｈ ｅ ｉ ｎ ｐ ｕ ｔ ｉ ｍｐ ｅ ｄ ａ ｎ ｃ ｅ ，ｗｈ ｉ ｃ ｈ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｅ ｓ ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｅ ｒ ｒ ｏ ｒ ．Ｓ ｏ ａ ｎ ｉ ｄ ｅ ａ ｏ ｆ ａ ｄ ｏ ｐ ｔ ｉ ｎ ｇ ｉ ｎ ｔ ｅ ｇ ｒ ａ ｔ ｅ ｄ ｃ ｈ ｉ ｐ ＴＬ ０ ８ ４ ｔ ｏ ｒ ｅ ｐ ｌ ａ ｃ ｅ ａ ｌ ａ ｒ ｇ ｅ ｎ ｕ ｍｂ ｅ ｒ ｏ ｆ ｓ ｅ ｐ ａ ｒ ａ ｔ ｅ ｃ ｏ ｍｐ ｏ ｎ ｅ ｎ ｔ ｓ ｏ ｆ ｔ ｈ ｅ ｃ ｈ ａ ｒ ｇ ｅ ａ ｍｐ ｌ ｉ ｆ ｉ ｅ ｒ ｉ ｎ ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｉ ｓ ｐ ｕ ｔ ｆ ｏ ｒ ｗａ ｒ ｄ ． Ｃｏ ｍｐ ａ ｒ ｅ ｄ ｗｉ ｔ ｈ ｔ ｈ ｅ ｐ ｅ ｒ ｆ ｏ ｒ ｍａ ｎ ｃ ｅ ｏ ｆ ｓ ｔ ａ ｎ ｄ ａ ｒ ｄ ｃ ｈ ａ ｒ ｇ ｅ ａ ｍｐ ｌ ｉ ｆ ｉ ｅ ｒ ，ｔ ｈ ｅ ｄ ｅ ｓ ｉ ｇ ｎ ｐ ｒ ｅ ｓ ｅ ｎ ｔ ｅ ｄ ｉ ｎ ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ｐ ｒ ｏ ｖ ｅ ｓ ａ ｖ ａ ｉ ｌ ａ ｂ ｌ ｅ ．Ａｎ ｄ ｉ ｔ ｈ ａ ｓ ｓ ｏ ｍｅ ｒ ｅ ｆ ｅ ｒ —
基于压电效应的加速度传感器设计
基于压电效应的加速度传感器设计简介加速度传感器是一种常见的传感器，可测量物体的加速度。
本文将介绍一种基于压电效应的加速度传感器设计，该设计利用压电材料的特性来测量加速度。
原理压电效应是指某些晶体材料在受力或压力作用下会产生电荷或电位差的现象。
基于压电效应的加速度传感器利用压电材料的变形来测量加速度。
当加速度作用于传感器时，压电材料会发生微小的形变，从而产生电荷或电位差。
通过测量这种电信号的变化，可以间接测量加速度的大小。
设计要点1. 选择合适的压电材料：根据传感器的特性和应用场景，选择合适的压电材料。
常用的压电材料包括石英、陶瓷和聚合物等。
2. 建立机械结构：设计传感器的机械结构，使压电材料能够受到加速度的作用，并产生相应的电信号。
机械结构应具有合适的灵敏度和稳定性。
3. 电路设计：设计合适的电路来接收和放大压电材料产生的电信号。
电路应具有一定的放大倍数和频率响应特性。
4. 功耗和尺寸优化：对传感器的功耗和尺寸进行优化，以满足应用的需求。
可以考虑使用低功耗电路和微型封装技术。
应用场景基于压电效应的加速度传感器广泛应用于科学研究、工业生产和消费电子等领域。
它可以用于测量物体的加速度、振动和冲击力等参数，为相关领域的研究和应用提供重要数据支持。
结论基于压电效应的加速度传感器设计是一种常见且有效的加速度测量方法。
通过选择合适的压电材料、设计合理的机械结构和电路，并进行功耗和尺寸优化，可以实现高精度和可靠的加速度测量。
该设计在科学研究、工业生产和消费电子等领域有广泛的应用前景。
加速度传感器电路设计与数据处理算法
加速度传感器电路设计与数据处理算法概述随着科技的发展，加速度传感器广泛应用于可穿戴设备、汽车安全系统、智能手机等领域。
本文将讨论加速度传感器电路设计与数据处理算法的相关内容，介绍加速度传感器的基本原理以及常用的电路设计方案和数据处理算法。
1. 加速度传感器基本原理加速度传感器是一种测量物体加速度的装置。
它通过测量由物体产生的惯性力来精确测量物体在三个方向上的加速度。
常用的加速度传感器包括压电式、微机电系统（MEMS）式和霍尔式等。
压电式传感器基于压电效应，当物体受到外力作用时，引起压电材料产生电荷分布的变化。
通过测量电荷的变化，可以推断物体的加速度。
这种传感器具有较高的测量精度和频率响应，但成本较高。
MEMS式传感器基于微机电系统技术，通过微米级电极和敏感质量体的结构，测量感应质量体的微小变位。
这种传感器具有小巧轻便、功耗低的优点，并广泛应用于移动设备和汽车等领域。
霍尔式传感器基于霍尔效应，通过测量磁场的变化来推断加速度。
这种传感器具有高灵敏度和良好的温度稳定性，但受到外界磁场的干扰较大。
2. 加速度传感器电路设计在加速度传感器的电路设计中，主要考虑传感器的功耗、噪声、输出电压范围和抗干扰性等因素。
为了减小功耗，可以采用低功耗的运放和电源管理电路，保证传感器的正常工作并延长电池寿命。
为了减小噪声，可以采用金属屏蔽以及滤波电路。
金属屏蔽可以有效地减少传感器周围的电磁辐射干扰，而滤波电路可以滤除高频噪声。
为了保证输出电压范围，可以采用自适应增益控制电路和电流平衡电路。
自适应增益控制电路能够根据实际情况调整传感器的增益，提高信号的动态范围。
电流平衡电路能够减小由于工艺差异引起的零点漂移。
为了提高传感器的抗干扰性，可以采用差分信号放大器和通道隔离电路。
差分信号放大器能够抵抗共模信号干扰，提高信号的稳定性。
通道隔离电路能够将传感器与处理器之间的电气耦合分开，减少互相之间的干扰。
3. 加速度传感器数据处理算法加速度传感器数据处理算法是将原始传感器数据转化为可用于后续应用的信息的过程。
