防爆等级标准
防 爆 等 级判断是否为危险区域是看是否满足以下条件 对应防爆方式1.在可燃材料存在的场所（燃气、蒸汽或灰尘） 1.控制易爆气体Exp2.在氧化剂存在的场所（空气或氧气） 2.控制爆炸范围Exp3.在有点火火源的场所（电或热） 3.控制引爆源EXi按GB3836标准，防爆电气设备的防爆标志内容包括：防爆型式＋设备类别＋（气体组别）＋温度组别 1. 防爆型式隔爆型（EXd）:如果开关壳体内有火花存在，当火花引起爆炸时，壳体必须能够承受爆炸引起的压力，并使其只能在壳体内爆炸。
本质安全型（EXia）：通过限制环路电流值，使得它不会引起不能接受的高温或者引起爆炸的足够能量。
2. 设备类别爆炸性物质 区域定义 中国标准 北美标准气体(Class I)在正常情况下，爆炸性气体混合物连续或长时间存在的场所。
0区（zone 0） Div.1在正常情况下，爆炸性气体混合物有可能出现的场所 1区（zone1）在正常情况下，爆炸性气体混合物不出现，只有在非正常情况下，偶尔或短时间出现的场所2区（zone 2） Div.2粉尘或纤维(CLASSII或CLASSIII)在正常情况下，爆炸性粉尘或可燃性粉尘或可燃纤维与空气的混合物可能连续，短时间频繁出现或长时间存在的场所。
10区（zone 10）Div.1在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物不能出现，只有在不正常情况下，偶尔或短时间出现的场所。
11区（zone 11）Div.23. 气体组别爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。
典型气体 中国标准 北美标准(NEC)最小点燃能量（微焦） 丙烷 IIA D180乙烯 IIB C60氢气 IIC B20乙炔 IIC A204. 温度组别爆炸性气体混合物的引燃温度是能被点燃的温度极限值，不能超过对应的温度组别的允许值。
级别 装置造成的最高表面温度（℃）T1450T＞450T2300 450≥T＞300T3200 300≥T＞200T4135 200≥T＞135T5100 135≥T＞100T685 100≥T＞8。
防爆类型和标准
防爆类型和标准
隔爆型（Ex d）：隔爆的外壳能够承受通过外壳任何接合面或结构间隙，涉透到外壳内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸汽形成的爆炸性环境的点燃。
增安型（Ex e）：对于在正常运行时不会产生电弧，火花和危险高温的设备，如果在其结构上再采取一些保护措施，使设备在正常运行或认可的过载条件下不发生电弧，火花过热现象，就可以增进设备安全，达到防爆的目的。
本安型（Ex ia）：所采用的电路在正常工作或规定的故障状态下产生的电火花和表面温度均不能引起规定的爆炸性混合物爆炸。
正压型（Ex p）：在设备的外壳内部持续充入保护性气体，比如新鲜空气，使得设备内部的气压高于外部气压，这样外部的可燃性气体不能进入或者形不成达到爆炸的浓度。
充油型（Ex o）：将设备内部可能出现火花，电弧的器件或整个设备浸在变压油中，使其与可燃性气体混合物隔绝。
充砂型（Ex q）：在设备的外壳内填充砂粒材料，使设备在规定条件下，壳内产生的电弧所传播的火焰、外壳壁或砂粒材料表面的过热温度，不能点燃周围的爆炸性混合物。
无火花型（Ex n）：正常运行时不能点燃周围爆炸性混合物，并且一般不会产生能引起点燃故障的电气设备。
浇封型（Ex m）：将电气设备可能产生点燃爆炸性混合物的点燃源（如电弧、火花、危险高温）浇封在树脂类浇封剂中，使其不能点燃周围可能存在的爆炸性混合物。
气密型（Ex h）：设备采用密封措施，使易燃易爆物质不能进入设备内。
防爆等级Ex Ⅱ2 G d e T4
•防护等级说明：1类是非常高的防护等级。
•
2类是高防护等级。
•
3类是普通防护等精选级课。件ppt
11
•粉尘爆炸危险场所的区域等级 •10 区 ：在正常情况下 , 爆炸性粉尘或可燃纤维与空气 的混合物可能连续 , 短时间频繁地出现或长时间存在的 场所 •11 区 ：在正常情况下 , 爆炸性粉尘或可燃纤维与空气 的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时 间出现的场所
全系数。
精选课件ppt 15
• ib 等级 :
• 在正常工作和一个故障时不能点燃爆炸性气体混合物的 电气设备。
• 正常工作时，安全系数为 2.0 ； • 一个故障时，安全系数为 1.5 。 • 正常工作时，有火花的触点须加隔爆外壳或气密外壳保
护，并且有故障自显示的措施，一个故障时安全系数 为 1.0 。
硝酸乙酯和亚硝酸乙酯
精选课件ppt 17
• 设备的防爆标志 ExⅡ2 G d e T4 的含
义:
标志内容
符号
含义
• 防爆声明
Ex 防爆标准，如我国的国家标准
• 设备类别
Ⅱ
非矿用设备
• 防护等级
2
高防护等级
• 爆炸性环境类型 G
气体环境
• 防爆形式
de
隔爆型、增安型
• 温度组别
T4
≤ 135℃
精选课件ppt 18
精选课件ppt 8
• 为什么要防爆 ?
• 易爆物质 : 很多生产场所都会产生某些可燃性物质。煤矿 井下约有三分之二的场所有存在爆炸性物质；化学工业 中，约有 80% 以上的生产车间区域存在爆炸性物质。
• 氧气 : 空气中的氧气是无处不在的。 • 点燃源 : 在生产过程中大量使用电气仪表，各种磨擦的电

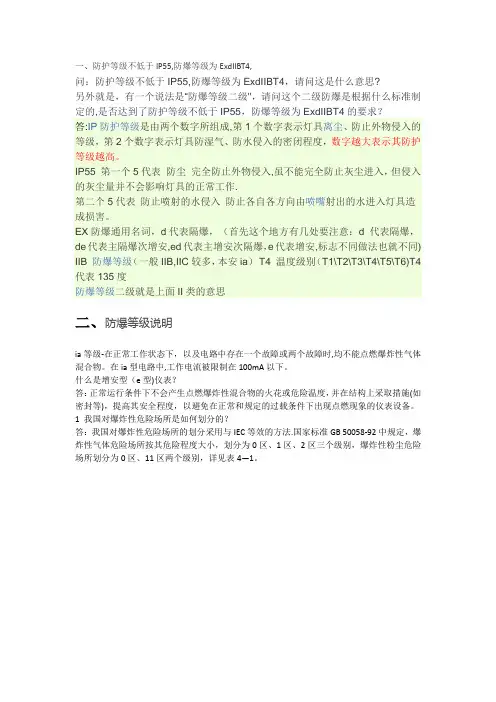

防爆等级的划分-exdiibt4
一、防护等级不低于IP55,防爆等级为ExdIIBT4,问：防护等级不低于IP55,防爆等级为ExdIIBT4，请问这是什么意思?另外就是，有一个说法是“防爆等级二级"，请问这个二级防爆是根据什么标准制定的,是否达到了防护等级不低于IP55，防爆等级为ExdIIBT4的要求？答:IP防护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
IP55 第一个5代表防尘完全防止外物侵入,虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作.第二个5代表防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。
EX防爆通用名词，d代表隔爆，（首先这个地方有几处要注意：d 代表隔爆，de代表主隔爆次增安,ed代表主增安次隔爆，e代表增安,标志不同做法也就不同) IIB 防爆等级（一般IIB,IIC较多，本安ia）T4 温度级别（T1\T2\T3\T4\T5\T6)T4代表135度防爆等级二级就是上面II类的意思二、防爆等级说明ia等级-在正常工作状态下，以及电路中存在一个故障或两个故障时,均不能点燃爆炸性气体混合物。
在ia型电路中,工作电流被限制在100mA以下。
什么是增安型（e型)仪表？答：正常运行条件下不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施(如密封等)，提高其安全程度，以避免在正常和规定的过载条件下出现点燃现象的仪表设备。
1 我国对爆炸性危险场所是如何划分的？答：我国对爆炸性危险场所的划分采用与IEC等效的方法.国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表4—1。
2 国际上对爆炸性危险场所是如何划分的？答：国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。
防爆等级 电压要求
防爆等级是指电气设备在特定环境中能够防止爆炸的能力。
根据国际标准和中国标准，防爆等级电压要求如下：
1.防爆等级：Exd（防喷溅）、Exe（防溢流）和Exn（保护性地通过非导体），适用于G、D、E和Z区域，适用于气体、蒸汽和粉尘环境。
2.防爆等级电压要求：通常根据电气设备的分类，有特定的额定电压。
例如，对于额定电压不超过660V的通用电气设备，其适用于防爆等级为ExdIIB和ExeIIB 的气体环境。
3.防爆等级电压等级划分：电气设备的防爆等级按照其耐爆能力进行划分，分为不同等级，如ExdIIA、ExdIIB、ExdIIC等。
其中，ExdIIC的耐爆能力最高。
注意，具体的防爆等级电压要求可能会根据不同的行业、环境和特定的标准进行调整和指定。
因此，在具体应用中，需要参考相关的国际标准、国家标准或行业标准，并遵守相关法律法规和技术要求。
综上所述，防爆等级电压要求是根据电气设备的防爆等级和其在特定环境中的使用要求来确定的，以确保设备在危险环境中的安全运行。
因此，在选择和使用防爆电气设备时，需要仔细了解标准要求，并确保其符合相应的防爆等级电压要求。

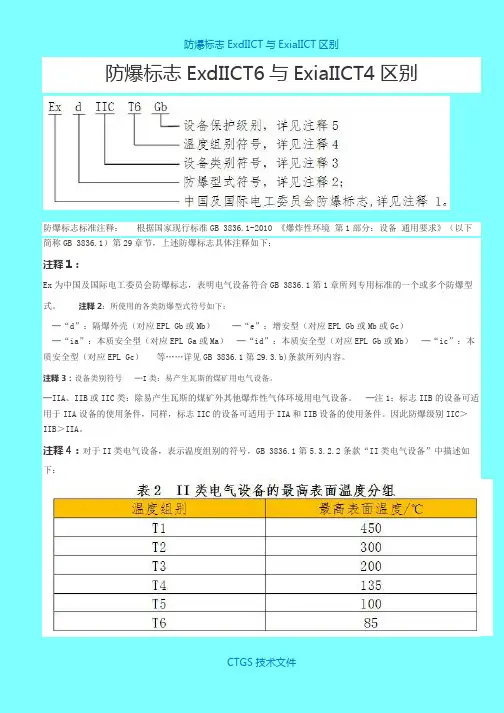

ZA标志ExdIICTExiaIICT区别517
防爆标志ExdIICT6与ExiaIICT4区别防爆标志标准注释：根据国家现行标准GB 3836.1-2010 《爆炸性环境第1部分：设备通用要求》（以下简称GB 3836.1）第29章节，上述防爆标志具体注释如下：注释1：Ex为中国及国际电工委员会防爆标志，表明电气设备符合GB 3836.1第1章所列专用标准的一个或多个防爆型式。
注释2：所使用的各类防爆型式符号如下：.─“d”：隔爆外壳（对应EPL Gb或Mb）─“e”：增安型（对应EPL Gb或Mb或Gc）─“ia”：本质安全型（对应EPL Ga或Ma）─“id”：本质安全型（对应EPL Gb或Mb）─“ic”：本质安全型（对应EPL Gc）等……详见GB 3836.1第29.3.b)条款所列内容。
.注释3：设备类别符号─I类：易产生瓦斯的煤矿用电气设备。
─IIA、IIB或IIC类：除易产生瓦斯的煤矿外其他爆炸性气体环境用电气设备。
─注1：标志IIB的设备可适用于IIA设备的使用条件，同样，标志IIC的设备可适用于IIA和IIB设备的使用条件。
因此防爆级别IIC＞IIB＞IIA。
.注释4：对于II类电气设备，表示温度组别的符号，GB 3836.1第5.3.2.2条款“II类电气设备”中描述如下：.注释5：如果适用，设备保护级别“Ga”、“Gb”、“Gc”、“Ma”或“Ma”。
设备保护级别（EPL）：根据设备成为点燃源的可能性和爆炸性气体环境、爆炸性粉尘环境及煤矿甲烷爆炸性环境所具有的不同特征而对设备固定的保护级别。
─Ma级(EPL Ma)：安装在煤矿甲烷爆炸性环境中的设备，具有“很高”的保护级别，该级别具有足够的安全性，使设备在正常运行、出现预期故障或罕见故障，甚至在气体突然出现设备仍带电的情况下均不可能成为点燃源。
─Mb级(EPL Mb)：安装在煤矿甲烷爆炸性环境中的设备，具有“高”的保护级别，该级别具有足够的安全性，使设备在正常运行中或在气体突然出现和设备断电之间的进度内出现的预期故障条件下不可能成为点燃源。
国标防爆等级
国标防爆等级
国标防爆等级是指根据《防爆器材分类和防爆等级》（GB 3836.1-2010）标准对防爆器材进行分类和等级划分的系统。
国标防爆等级主要分为以下几个等级：
1. 防爆等级：Exd：表示适用于可燃气体环境下的电气设备，具有防爆能力，并且能够防止在设备内产生的任何可能引发爆炸的火花或电弧引发可燃气体的爆炸；
2. 防爆等级：Exe：表示适用于可燃气体环境下的电气设备，具有防爆能力，但不能有效地防止设备内可能产生的火花或电弧引发可燃气体的爆炸；
3. 防爆等级：Exp：表示适用于可燃粉尘环境下的电气设备，具有防爆能力，并且能够防止在设备内产生的任何可能引发爆炸的火花或电弧引发可燃粉尘的爆炸；
4. 防爆等级：Exn：表示适用于可燃气体环境下的电气设备，具有非防爆的特点，但能够在不引发爆炸的情况下正常工作。
这些防爆等级的划分是为了不同环境下的电气设备能够适应不同的防爆要求，确保设备能够在可能存在爆炸危险的环境中安全可靠地运行。
防爆等级知识-防爆标识
防爆等级知识防爆标识ExdⅡB T4与ExdⅡC T4Ex-----explosion-proof 防爆英文缩写，防爆标识防爆形式，“d是”指隔爆型防爆等级划分，主要分为I 类（矿用）、II 类（厂用）。
其中II 类又分为：IIA 、IIB 、IIC（温度组别（T1~~T6)一、危险场所区域划分危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。
国际电工委员会/ 欧洲电工委员会划分的防爆区域为：0 区：连续地存在危险性大于1000小时/ 每年的区域；1 区：断续地存在危险性10~1000小时/ 每年的区域；2 区：事故状态下存在的危险性0.1~10 小时/ 每年的区域；中国划分的有效区域和以上相同。
二、防爆标志解析①气体组别典型的危险性气体欧洲电工标准化委员会EN50014EC北美NEC500条款CLASS1表气中国GB-3836-1最小点燃能量（微焦）乙炔ⅡC A ⅡC 20 氢气ⅡC A ⅡC 20乙烯ⅡB C ⅡB60丙烷ⅡA D ⅡA 180注: 中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳, ⅡA级最小点燃能量为200 微焦耳。
气体分组和点燃温度, 在一定环境温度和压力下与可燃性气体和空气的混合浓度有关。
②温度组别（T 组）这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。
在标准BS5345 第一部分中列出了所有可燃性气体和其组别。
最高表面温度（℃）温度组别IEC79-8 GB3836-1450℃T1 T1300℃T2 T2200℃T3 T3135℃T4 T4100℃T5 T585℃T6 T6③防爆标志以下以CENELEC氢气防爆标志为例： E Ex ia ⅡC T4E：按CENELEC标志认可Ex：防爆公用标志ia ：防爆型式（本质安全）Ⅱ：设备组别C：气体组别T4：温度组别④名词解释隔爆型电气设备（d）：是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ExtD是一种防爆标准，主要用于爆炸性粉尘环境下的电气设备。
ExtD是2013版粉尘防爆国家标准中的粉尘防爆标志，而DIP是旧版粉尘防爆国家标准的粉尘防爆标志。
ExtD防爆标志表示设备采用了外壳保护措施来防止爆炸性粉尘环境下的爆炸危险。
ExtD标准要求设备具有较好的密封性、抗静电性能、耐冲击性和热稳定性。
在粉尘场所使用的防爆设备中，防爆性能和防尘性能是非常重要的两个要求。
总的来说，ExtD防爆标准主要用于确保在爆炸性粉尘环境下使用的电气设备的安全性和可靠性。
在化工厂区等爆炸性粉尘环境中，使用满足ExtD标准的防爆设备可以降低爆炸风险，保障人员和设备的安全。
