透水砖施工工艺
透水砖的简介和施工工艺
透水砖的简介和施工工艺简介透水砖，又称透水陶瓷砖，是近年来兴起的一种环保型地面材料。
它能够让雨水快速渗透，不仅可以减轻大雨时的城市排水压力，还能起到减缓城市热岛效应的作用。
同时，透水砖还具有吸音、防滑和美观等特点，越来越受到城市规划者和消费者的青睐。
透水砖的主要材质包括高岭土、石英砂和陶瓷釉料等，经过高温烧成而成。
根据颜色分类，透水砖分为黑色、红色、灰色、黄色、白色等多种，可以根据不同的建筑设计风格进行搭配和使用。
施工工艺前期准备在开始施工前，需要进行一些前期准备工作，包括：1.工具准备：透水砖使用的工具包括板锤、水平仪、电锯、电钻、铲子、扫帚等。
2.基础处理：在铺设透水砖之前，需要对基础进行处理，使其平整、坚实、无尘、无水泥浆和其他杂物等。
3.水电布置：在基础处理后，需要进行下水道和电线等的布置。
透水砖施工1.布线：使用水平仪和锤子对场地进行精确测量和布线，确保透水砖的铺设平整和美观。
2.切割：使用电锯对透水砖进行切割，确保其合适的大小和形状，提高铺设效果。
3.砌地石：使用铲子将透水砖砌入地面，按照铺设顺序铺设，必要时使用板锤进行敲击，确保透水砖平稳紧密。
4.填缝：在透水砖的铺设过程中，使用干沙和水泥拌合物进行填缝，确保透水砖之间的缝隙相同，且具有一定的张力。
5.扫地清理：铺设完成后，使用扫帚清除地面上的灰尘和杂物，达到美观、卫生和干净的效果。
后期维护透水砖在使用过程中，需要进行一定的后期维护工作，包括：1.定期清理：保持透水砖的清洁和干净，避免杂物和污水堵塞缝隙和产生气味。
2.防滑处理：对于容易滑倒和变黄的透水砖，需要进行一定的防滑处理，提高安全性。
3.维修更换：如果透水砖损坏或老化，需要及时进行维修和更换，避免影响使用效果和美观度。
结语透水砖是一种环保型地面材料，具有透水、吸音、美观和防滑等特点，在城市建设中越来越广泛地应用。
了解透水砖的施工工艺和后期维护技巧，对于使用和管理透水砖地面具有重要的指导意义。
透水砖施工工艺及做法
透水砖施工工艺及做法
一、施工前准备
1、检查及清理混凝土基础面：应检查混凝土基础面有无划痕、凹凸不平，面上有无
灰尘、油污等污染物，若有则应相应清理干净；
2、贴罊挂：透水砖和瓦楞纸应提前备齐，通水孔应罊挂1~3厘米，外观平整，穿孔
瓦楞纸需贴在混凝土表面，其边缘应留出1~3厘米。
二、施工工艺
1、安装透水砖：将透水砖从指定位置开始安装，一排一排安装，相邻透水砖应垂直
和平行安装，安装时透水砖与背墙混凝土表面接触部位应打粘接剂，进行粘接固定，使砖
面平整，洁净；
2、补偿拼缝：安装完毕后，适当挤出粘接剂，再用玻璃纤维布补强补偿拼缝；
3、安装瓦楞纸：瓦楞纸应用专用粘接剂和防水面抹布涂刷，同时将它安装在混凝土
甚至透水砖表面，安装完毕后，将瓦楞纸表面粘接剂流出清理干净；
4、压实一体化抗水防渗系统：将一体化抗水防渗系统铺设在不产生脱层和鼓包情况下，分两次施工，其中底层铺设宽度不小于20厘米，要求平整，角落处有以往渗漏的集
水沟要特别做到密实，安装完成之后，全面铺设中层，中层宽度要比底层宽度大3~5厘米；
5、施工完成：施工完毕后检查整体施工情况，要求平整，洁净，粘接剂完全固化，
无渗漏，无烟尘等污染物。

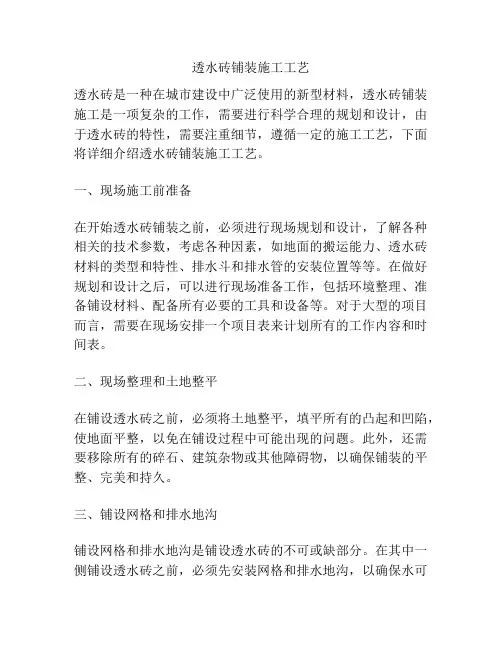

透水砖铺装施工工艺
透水砖铺装施工工艺透水砖是一种在城市建设中广泛使用的新型材料，透水砖铺装施工是一项复杂的工作，需要进行科学合理的规划和设计，由于透水砖的特性，需要注重细节，遵循一定的施工工艺，下面将详细介绍透水砖铺装施工工艺。
一、现场施工前准备在开始透水砖铺装之前，必须进行现场规划和设计，了解各种相关的技术参数，考虑各种因素，如地面的搬运能力、透水砖材料的类型和特性、排水斗和排水管的安装位置等等。
在做好规划和设计之后，可以进行现场准备工作，包括环境整理、准备铺设材料、配备所有必要的工具和设备等。
对于大型的项目而言，需要在现场安排一个项目表来计划所有的工作内容和时间表。
二、现场整理和土地整平在铺设透水砖之前，必须将土地整平，填平所有的凸起和凹陷，使地面平整，以免在铺设过程中可能出现的问题。
此外，还需要移除所有的碎石、建筑杂物或其他障碍物，以确保铺装的平整、完美和持久。
三、铺设网格和排水地沟铺设网格和排水地沟是铺设透水砖的不可或缺部分。
在其中一侧铺设透水砖之前，必须先安装网格和排水地沟，以确保水可以顺利流出系统，保持地面干燥。
在安装排水地砖之前最好在地面上涂上防水剂以防止漏水现象的发生。
四、铺设透水砖透水砖铺设的质量和稳定性是决定工程质量的关键。
在铺设透水砖时必须垂直竖向铺放砖块，然后通过轻轻敲打来将其固定到地基上。
铺设需要遵循规范的间隔距离，以确保整个地面表面一致，所有的砖块都处于同一平面上。
砖块之间的缝隙必须达到设计规范，以便有效实现水流下渗和碎片的过滤。
如果铺设透水砖时出现任何问题，应立即调整相应位置并重新进行铺设。
五、固定透水砖在透水砖铺设完成后，必须对透水砖进行加固和磨光。
通过在透水砖表面涂覆透水砖固定剂和胶水，可以增强透水砖的强度和耐久性。
当透水砖固定后，铺面表面应进行磨光，以获得更高的整体平整度和质量。
六、水泥灌浆为了进一步巩固透水砖的稳定性和耐用性，在透水砖铺设完成后，必须在透水砖缝隙处进行水泥灌浆。
透水砖施工工艺
典型的透水砖无组织排水结构i£水路面感（60 8叶妙透水路面无组织排水施工剖视图铺设工艺：路基的开挖：根据设计的要求，路床开挖，清理土方，并达到设计标高；检查纵坡、横坡及边线，是否符合设计要求；修整路基，找平碾压密实，压实系数达95%以上，并注意地下埋设的管线。
垫层的铺设：铺设60mm厚的中砂基层的铺设：铺设压实的级配碎石200mm厚，（粒径5-60mm）压实系数达93% 以上。
找平层的铺设：找平层用中砂，30mm厚，中砂要求具有一定的级配，即粒径0.3-5mm的级配砂找平。
面层铺设：面层为透水砖，在铺设时，应根据设计图案铺设透水砖，铺设时应轻轻平放，用橡胶锤锤打稳定，但不得损伤砖的边角，质量要求符合联锁型路面砖路面施工及验收规程CJJ79-98规定。
接缝砂的要求：接缝用砂的质量应符合CJJ79-98要求。
注：此结构适用中小型汽车道及停车场施工做法。
透水路面无组织排水施工剖视图铺设工艺：路基的开挖：根据设计的要求，路床开挖，清理土方，并达到设计标高；检查 纵坡、横坡及边线，是否符合设计要求；修整路基，找平碾压密实，压实系数 达95%以上，并注意地下埋设的管线。
垫层的铺设：铺设60mm 厚的中砂基层的铺设：铺设压实的级配碎石100mm 厚，（粒径5-60mm ）压实系数达93% 以上。
找平层的铺设：找平层用中砂，30mm 厚，中砂要求具有一定的级配，即粒径 0.3-5mm 的级配砂找平。
面层铺设：面层为透水砖，在铺设时，应根据设计图案铺设透水砖，铺设时应 轻轻平放，用橡胶锤锤打稳定，但不得损伤砖的边角，质量要求符合联锁型路 面砖路面施工及验收规程 CJJ79-98规定。
接缝砂的要求：接缝用砂的质量应符合 CJJ79-98要求。
注：此结构适用人行道、广场路面施工做法。
邊水路面转（60/9OimJ5） 第冲廉中砂｝ 30mi^ 尿厨级配薛石時叶＜7 非淞遴性土工布 垫怯12叶洱哟灰土 路库I 累土夯实｝蹈稣石 皐层〔压实的级配越石］100血阵垫层GO™犀的中砂路康〔亲土夯实） 怖水沟逶水路面有组织排水施工剖视图典型的透水砖有组织排水结构铺设工艺：路基的开挖：根据设计的要求，路床开挖，清理土方，并达到设计标高；检查纵坡、横坡及边线，是否符合设计要求；修整路基，找平碾压密实，压实系数达95%以上，并注意地下埋设的管线。
透水砖的施工铺设
2. 成品保护
已完活的土路床、砂垫层、碎石层、透水砖，严禁施工车辆进入，必要时搭设木板做施工便道。一八五三八七二九四九八混凝土浇注后，应及时苫盖养护，一八五三八七二九四九八.侧墙强度达不到设计要求的70%，顶板强度达不到设计要求的100%，不得拆除模板顶板强度。 铺装完活2～3内，禁止人员及施工机械车辆，在透水砖上通过，以免扰动，造成透水砖松动。 铺装扫缝完活后，禁止任何车辆在铺装面行驶；禁止在铺装面施工其他项目，如切割、拌合砂浆、电焊等；禁止在铺装面使用发电机等机器，以免油污污染铺装面层。
透水砖铺装施工工艺
铺装材料主要为常规的砂、石料及水泥，透水砖加工以机器压制，制造简单。
一、透水砖施工
1.施工准备 测量放线透水砖冲筋洒水润湿基层 摊铺细石混凝土透水砖蘸浆 细、中砂扫缝
(1)施工准备
熟悉图纸：以施工图为依据，熟悉了解各部位尺寸和各类型透水砖的位置。 基层清理：将地面基层上的杂物清除干净。 一八五三八七二九四九八机具准备：检查搅拌机、农用运输车是否运行正常，提供铺装时需要的铁抹子、水桶、橡皮锤等。
(4)透水砖铺装
铺设时在方格网已定好的四角挂线，并每米一道，铺设方格网四周的透水砖。四周透水砖铺设后，以透水砖的横向为铺设放线，每米一道线，挂在纵向透水砖位置，分仓铺设。一八五三八七二九四九八 透水砖在铺装前，需润湿，但表面不得有水分。细石混凝土摊铺的虚铺厚度比设计要求高0.5～1cm，由于细石混凝土的粘结性有限（浆液少），在细石混凝土摊铺后，透水砖底部蘸水灰比为0.4～0.5的水泥浆，在透水砖的两侧缝位置，插上5mm的塑料恰，直接用橡皮锤轻轻锤击透水砖，使其两角与砖缝对其，面层与挂线平。 成活24h后洒水养护，养护2～3天，期间不得扰动已铺装的透水砖，撒细、中砂扫缝，扫缝砂必须是干砂，含泥量在1%以下。需要多次扫缝，每次扫完后，随即洒水，确保使砂能灌满缝隙，直到洒水后砂子不再下沉为止。
透水砖铺装施工方案
透水砖铺装施工工艺铺装材料主要为常规的砂、石料及水泥，透水砖加工以机器压制，制造简单。
一、透水砖施工1.施工准备测量放线透水砖冲筋洒水润湿基层摊铺细石混凝土透水砖蘸浆细、中砂扫缝(1)施工准备熟悉图纸：以施工图为依据，熟悉了解各部位尺寸和各类型透水砖的位置。
基层清理：将地面基层上的杂物清除干净。
机具准备：检查搅拌机、农用运输车是否运行正常，提供铺装时需要的铁抹子、水桶、橡皮锤等。
(2)测量放样及冲筋根据已计算的测量数据，测量人员按照轴线，划分6m×6m的方格网，在无砂大孔混凝土基层上，使用全站仪将6m×6m的方格网，精确投射于基层上，并使用墨斗弹线。
根据现场弹好的线，将方格网4角位置的标高，各按图纸要求，铺装一块透水砖，冲筋。
(3)透水砖施工将基层松散的无砂混凝土石子、突出的石子及其他杂物清理。
施工前，将基层洒水润湿，但不得有明水。
使基层平整、洁净、湿润。
粘结层为细石混凝土，细石混凝土组成为P.O325水泥、水、1～5mm的石屑按1:0.45:4.17，搅拌机均匀拌合，满足细石混凝土一定的和易性，其浆包裹石屑即可，浆液不可过多，细石混凝土也不得过干没有和易性。
搅拌前需要用水冲洗石屑，除去石屑的石灰粉。
(4)透水砖铺装铺设时在方格网已定好的四角挂线，并每米一道，铺设方格网四周的透水砖。
四周透水砖铺设后，以透水砖的横向为铺设放线，每米一道线，挂在纵向透水砖位置，分仓铺设。
透水砖在铺装前，需润湿，但表面不得有水分。
细石混凝土摊铺的虚铺厚度比设计要求高0.5～1cm，由于细石混凝土的粘结性有限（浆液少），在细石混凝土摊铺后，透水砖底部蘸水灰比为0.4～0.5的水泥浆，在透水砖的两侧缝位置，插上5mm 的塑料恰，直接用橡皮锤轻轻锤击透水砖，使其两角与砖缝对其，面层与挂线平。
成活24h后洒水养护，养护2～3天，期间不得扰动已铺装的透水砖，撒细、中砂扫缝，扫缝砂必须是干砂，含泥量在1%以下。
透水砖铺装施工工艺施工中的质量控制与验收标准
透水砖铺装施工工艺施工中的质量控制与验收标准透水砖是一种环保、可透水的铺装材料，广泛应用于城市道路、园林景观以及居民小区等地。
在透水砖铺装施工中，质量控制与验收标准是确保铺装效果与使用寿命的关键。
本文将详细介绍透水砖铺装施工工艺，并提出相关的质量控制与验收标准。
一、施工前期准备在透水砖铺装施工前，必须进行充分的准备工作。
首先，清理铺装区域内的泥土、垃圾等杂物，保持地面整洁。
其次，检查基础情况，确保基础平整、坚实。
最后，进行必要的设计与确定施工方案。
二、材料选择与处理在透水砖铺装施工中，材料选择与处理必须符合相关标准。
透水砖的选用应符合国家标准，具有良好的透水性能和抗压强度。
同时，需要对透水砖进行处理，包括清洗、浸水饱和、晾晒等步骤，以确保材料质量和施工效果。
三、施工工艺1. 底基处理：在铺装区域内铺设透水砖前，需进行底基处理。
清洗地面，将水泥砂浆均匀铺设于地面上，并用均匀杆进行压实。
2. 砖砌筑：按设计方案要求，将透水砖依次铺设在底基上，确保砖与砖之间的接缝匀称，间隙均匀。
3. 砂填充：在透水砖的铺设完成后，需进行砂填充。
选用符合标准的细砂，均匀地铺在透水砖铺面上，厚度一般为10-20mm。
4. 敲击密实：使用敲击器将细砂敲击并填入透水砖的空隙中，确保填充充实。
5. 洗刷清理：用清水冲洗透水砖铺面，将残留的杂质清除，确保铺装面整洁干净。
四、质量控制透水砖铺装施工过程中，需要进行严格的质量控制，以确保铺装质量。
在每个施工阶段，都要进行检查与验收，发现问题及时调整和处理。
1. 施工前检查：在施工前，应对地面进行检查，确认基础情况是否符合要求，地面清洁程度是否达标，并对所使用的砖材进行检查。
2. 施工过程检查：在施工过程中，应定期对施工现场进行检查，包括底基处理、砖砌筑、填砂密实、清洗等环节。
检查主要包括是否符合设计要求、砖与砖之间的间距是否均匀、填砂是否充实等。
3. 施工后验收：在施工结束后，进行全面的验收。
透水砖铺装施工工艺流程及步骤详解
透水砖铺装施工工艺流程及步骤详解透水砖铺装作为一种环保、节能的铺装材料，越来越受到人们的重视和广泛应用。
它能够有效解决城市雨水排放问题，增加土地的自然渗透能力，减少洪水灾害的发生。
本文将详细介绍透水砖铺装的施工工艺流程及步骤。
一、材料准备在进行透水砖铺装之前，首先要准备好所需的材料和工具。
主要包括透水砖、水泥、河砂、砂浆、封闭剂等。
透水砖应符合相关国家标准，并经过质量检测合格。
二、基础施工透水砖铺装需要一个坚固而平整的基础。
首先，需要将铺装地面清理干净，并排除杂物。
然后进行地面的均整和打压，确保地面平整度和承重性符合要求。
着重处理存在坑洼或不平整的地方，修复裂缝。
三、分隔边界设置在透水砖铺装中，分隔边界的设置非常重要，能够有效防止透水砖的脱落和位移。
可以使用金属或塑料的边界条，将透水砖与周围非铺装区域分隔开来。
边界条应固定牢固，与透水砖保持一定的接触紧密度。
四、透水砖铺装1. 底层铺装：在分隔边界里，先将砂浆铺设在地面上，厚度约为20mm，然后将透水砖紧密铺设在砂浆上。
透水砖之间应保持一定的缝隙，用砂浆填充隙缝，并确保平整度和水平度。
2. 中层铺装：在底层铺装完成后，再次将砂浆铺设在底层透水砖上，厚度约为15mm，然后将中层透水砖铺设在砂浆上，注意与底层透水砖错缝铺设，并填充隙缝。
3. 顶层铺装：同样在中层铺装完成后，再次将砂浆铺设在中层透水砖上，厚度约为10mm，然后将顶层透水砖铺设在砂浆上，也要错缝铺设，并填充隙缝。
五、压实透水砖铺装完成后，需要进行压实处理，以确保透水性和稳定性。
可以使用碾压机、振动压路机等专业设备进行压实，使透水砖与底层砂浆充分结合，提高整体的强度和稳定性。
六、填充材料透水砖之间的缝隙需要用填缝材料进行填充，以保持透水性能和美观度。
填缝材料应选用与透水砖颜色相近的材料，并具有耐候性和耐磨性。
七、封闭处理为了保护透水砖及其铺装层，延长使用寿命，需要对其进行封闭处理。
可以选择透水性好的封闭剂进行喷洒，形成保护膜，防止透水砖表面的积尘、沙尘等对其产生不良影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

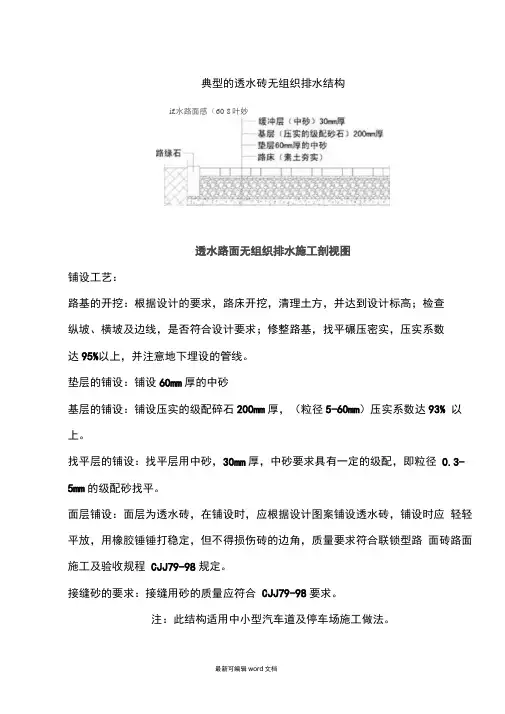

典型的透水砖无组织排水结构
铺设工艺：
路基的开挖：根据设计的要求，路床开挖，清理土方，并达到设计标高；检查纵坡、横坡及边线，是否符合设计要求；修整路基，找平碾压密实，压实系数达95%以上，并注意地下埋设的管线。
垫层的铺设：铺设60mm厚的中砂
基层的铺设：铺设压实的级配碎石200mm厚，（粒径5-60mm）压实系数达93%以上。
找平层的铺设：找平层用中砂，30mm厚，中砂要求具有一定的级配，即粒径0.3-5mm的级配砂找平。
面层铺设：面层为透水砖，在铺设时，应根据设计图案铺设透水砖，铺设时应轻轻平放，用橡胶锤锤打稳定，但不得损伤砖的边角，质量要求符合联锁型路面砖路面施工及验收规程CJJ79-98规定。
接缝砂的要求：接缝用砂的质量应符合CJJ79-98要求。
注：此结构适用中小型汽车道及停车场施工做法。
铺设工艺：
路基的开挖：根据设计的要求，路床开挖，清理土方，并达到设计标高；检查纵坡、横坡及边线，是否符合设计要求；修整路基，找平碾压密实，压实系数达95%以上，并注意地下埋设的管线。
垫层的铺设：铺设60mm厚的中砂
基层的铺设：铺设压实的级配碎石100mm厚，（粒径5-60mm）压实系数达93%以上。
找平层的铺设：找平层用中砂，30mm厚，中砂要求具有一定的级配，即粒径0.3-5mm的级配砂找平。
面层铺设：面层为透水砖，在铺设时，应根据设计图案铺设透水砖，铺设时应轻轻平放，用橡胶锤锤打稳定，但不得损伤砖的边角，质量要求符合联锁型路面砖路面施工及验收规程CJJ79-98规定。
接缝砂的要求：接缝用砂的质量应符合CJJ79-98要求。
注：此结构适用人行道、广场路面施工做法。
典型的透水砖有组织排水结构
铺设工艺：路基的开挖：根据设计的要求，路床开挖，清理土方，并达到设计标高；检查纵坡、横坡及边线，是否符合设计要求；修整路基，找平碾压密实，压实系数达95%以上，并注意地下埋设的管线。
垫层的铺设：铺设120mm厚的12%灰土，并找平压实、压实系数达95%以上。
防水层的铺设：在压实的基层上铺设土工布（土工膜）让面层渗透的水在土工布表面通过基层设计的坡度流向预留下水管有组织排出。
基层的铺设：铺设压实的级配碎石150mm厚，（粒径5-60mm）压实系数达93%以上。
找平层的铺设：找平层用中砂，30mm厚，中砂要求具有一定的级配，即粒径0.3-5mm的级配砂找平。
面层铺设：面层为透水砖，在铺设时，应根据设计图案铺设透水砖，铺设时应轻轻平放，用橡胶锤锤打稳定，但不得损伤砖的边角，质量要求符合联锁型路面砖路面施工及验收规程CJJ79-98规定。
接缝砂的要求：接缝用砂的质量应符合CJJ79-98要求。
注：此结构适用人行道、广场路面施工做法。
铺设工艺：路基的开挖：根据设计的要求，路床开挖，清理土方，并达到设计标高；检查纵坡、横坡及边线，是否符合设计要求；修整路基，找平碾压密实，压实系数达95%以上，并注意地下埋设的管线。
垫层的铺设：铺设120mm厚的12%灰土，并找平压实、压实系数达95%以上。
基层的铺设：铺设150mm厚无机结合稳定料粒，（粒径5-30mm）压实系数达93%以上。
防水层的铺设：在压实的基层上铺设20mm厚1：2.5水泥砂浆层抹光、让面层渗透的水在砂浆面层表面通过基层设计的坡度流向预留下水管有组织排出。
找平层的铺设：找平层用中砂，30mm厚，中砂要求具有一定的级配，即粒径0.3-5mm的级配砂找平。
面层铺设：面层为透水砖，在铺设时，应根据设计图案铺设透水砖，铺设时应轻轻平放，用橡胶锤锤打稳定，但不得损伤砖的边角，质量要求符合联锁型路面砖路面施工及验收规程CJJ79-98规定。
接缝砂的要求：接缝用砂的质量应符合CJJ79-98要求。
注：此结构适用小型汽车道路面施工做法。
