机电系统综合调试方案
机电工程整体调试方案
机电工程整体调试方案一、引言机电工程整体调试是指在机电设备或系统安装完成后，通过一系列的操作和测试来确保设备或系统能够正常运行，并满足设计要求和技术规范的过程。
通过整体调试，可以检测设备或系统的性能是否符合要求，及时发现和解决问题，确保设备或系统的安全可靠运行。
二、准备工作1.设备清单：清单列出整个机电系统所需的设备、材料和工具，以便进行准备和配备。
2.施工图纸：施工图纸是整体调试的重要依据，包括机电系统的布置图、线路图、接线图等。
3.文档资料：操作手册、设备说明书、技术规范等有关机电设备和系统的文档资料。
三、整体调试步骤1.设备安装：按照施工图纸和设备说明书的要求进行设备的安装和连接，包括机械设备的安装、电气设备的接线和调试等。
2.线路检查：检查机电系统的电源线路、控制线路和信号线路等，确保线路的连接正确，无短路、接地等故障。
3.电气设备调试：对电气设备进行调试，包括电机、开关、仪表等的调试和检查，检查其工作状态和电气参数是否符合要求。
4.系统调试：对整个机电系统进行调试和检查，如通电检查系统的正常运行和控制方式是否正确。
5.系统功能测试：对机电系统的各项功能进行测试，如传动、控制、监测和保护等功能的测试，确保系统运行正常。
6.参数调整：对机电系统的各项参数进行调整，如控制参数、传感器参数等的调整，确保系统的性能和稳定性。
7.试运行：对机电系统进行试运行，模拟实际运行情况，检查系统的稳定性和可靠性。
8.整理记录：整理整个调试过程的记录，包括调试结果、问题和解决方案等，为以后的维护和故障排除提供参考。
四、调试注意事项1.安全第一：调试过程中要注意安全，遵守相关的安全操作规程，确保人员和设备的安全。
2.仔细查验：设备安装和线路连接要仔细检查，保证符合设计和施工要求。
3.有序调试：按照步骤和顺序进行调试，逐步进行，确保每个步骤的准确性和完整性。
4.参数合理：对调试参数要进行合理调整，考虑到设备和系统的特点和工作要求。
机电工程系统调试方案
机电工程系统调试方案一、方案背景二、调试步骤1.熟悉设计要求和技术规范在进行系统调试前，必须熟悉设计要求和技术规范，了解每个系统的功能和工作原理，以及系统之间的相互关系。
2.检查设备安装质量对机电设备的安装质量进行检查，包括设备的固定、连接、接地、布线等方面，确保设备安装符合设计要求和安全规范。
3.检查电气系统检查电气系统的接线、电缆等情况，确保电气系统安全可靠。
进行电气系统的初次接通试验，检查电气设备和开关的工作状态，验证电气系统的正常工作。
4.检查机械系统检查机械系统的传动装置、阀门、泵等，确保机械系统安装正确，并能正常运行。
通过观察和检测，验证机械系统的正常工作。
5.检查控制系统检查控制系统的控制设备和仪表仪器的安装质量，并进行相应的调试和校准。
验证控制系统的稳定性和可靠性。
6.调试整体系统对机电系统进行整体调试，包括电气系统和机械系统的协调工作。
检查各个子系统之间的相互作用，确保整体系统能够正常运行。
7.测试系统功能对机电系统的各个功能进行测试，验证系统的功能是否符合设计要求和技术规范。
通过对系统的各个工作环节进行测试，评估系统的综合性能。
8.优化系统运行效果根据系统的实际运行情况，对系统进行优化调整，改善系统的运行效果。
包括调整控制参数、增加安全保护装置等，提高系统的性能和可靠性。
三、调试方案的注意事项1.安全第一在进行调试工作时，安全应始终放在首位。
必须严格按照安全规范进行操作，对有风险的操作必须采取相应的安全措施。
2.严格按照调试计划进行在进行调试工作时，必须按照预定的调试计划进行，合理安排工作顺序和时间。
确保每个步骤都得到充分的考虑和配合。
3.采用科学的测试手段在调试过程中，应采用科学的测试手段和工具，以保证测试结果的准确性。
使用合适的测试设备和仪器，避免人为因素对测试结果的影响。
4.记录调试结果在调试过程中，应及时记录调试结果，包括每一步的测试数据、调整参数等。
通过记录，可以追溯调试过程，找出问题的根源，并为后续的优化工作提供参考。

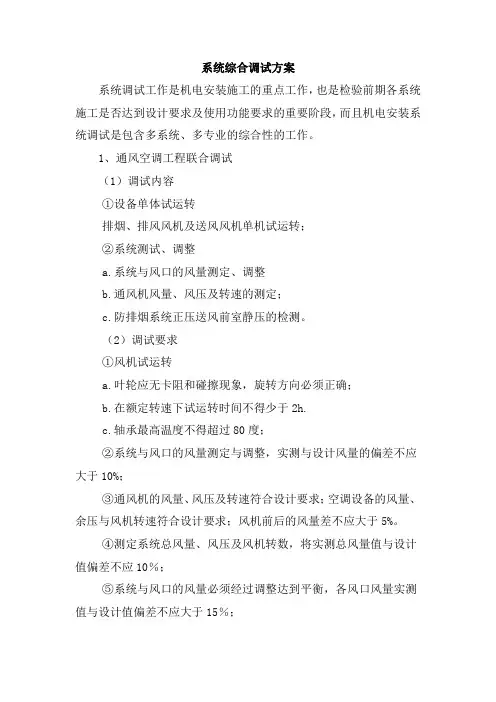

系统综合调试方案
系统综合调试方案系统调试工作是机电安装施工的重点工作，也是检验前期各系统施工是否达到设计要求及使用功能要求的重要阶段，而且机电安装系统调试是包含多系统、多专业的综合性的工作。
1、通风空调工程联合调试（1）调试内容①设备单体试运转排烟、排风风机及送风风机单机试运转；②系统测试、调整a.系统与风口的风量测定、调整b.通风机风量、风压及转速的测定；c.防排烟系统正压送风前室静压的检测。
（2）调试要求①风机试运转a.叶轮应无卡阻和碰擦现象，旋转方向必须正确；b.在额定转速下试运转时间不得少于2h.c.轴承最高温度不得超过80度；②系统与风口的风量测定与调整，实测与设计风量的偏差不应大于10%；③通风机的风量、风压及转速符合设计要求；空调设备的风量、余压与风机转速符合设计要求；风机前后的风量差不应大于5%。
④测定系统总风量、风压及风机转数，将实测总风量值与设计值偏差不应10％；⑤系统与风口的风量必须经过调整达到平衡，各风口风量实测值与设计值偏差不应大于15％；⑥风管系统的漏风率应符合设计要求或不大于10％，风机风量为吸入端风量和压出端风量的平均值，且风机前后的风量之差不应大于5％；⑦无负荷联合运转调整后，应使空气的各项参数维持在设计给定的范围内。
（3）调试方法①风机单体试运转a.风机运转前必须加上适度的润滑油，并检查各项安全措施b.盘动叶轮，观察有无卡阻及碰擦现象。
c.观察叶轮旋转方向是否正确，有无异常振动及声响。
d.轴承温升是否正常。
e.用转速表测试风机主轴的转速，重复测量三次取其平均值，是否与铭牌相符。
f.测试电机电流、功率是否与铭牌相符。
g.风机在额定转速下试运转2h以上。
②系统风量测试a.依据设计图纸，结合现场实际情况，绘制单线系统图，标明风管尺寸，测点位置，风口位置，以及截面积大小。
b.开风机之前，将风道和风口本身的调节阀门，放在全开位置。
c.开启风机进行风量测定与调整，先粗测风量是否满足设计要求，做到心中有数，有利于下部调试工作。
机电系统综合调试方案
机电系统综合调试方案一、方案背景机电系统是指由机械和电气两个组成部分组合而成的系统，广泛应用于各行各业。
在机电系统的调试过程中，为了保证系统的正常运行和稳定性，需要进行综合调试。
本方案旨在通过对机械和电气两个方面的综合调试，确保机电系统的性能和可靠性。
二、方案内容1.前期准备在进行机电系统综合调试之前，需要进行一系列的准备工作。
首先，需要对机械和电气方面的系统进行详细了解，并编制相应的调试计划和日程安排。
其次，需要准备好相应的调试设备和工具，如调试仪器、电脑等。
最后，应建立一套完善的调试记录和报告制度，方便对调试过程进行追踪和总结。
2.机械调试机械调试主要包括安装、检查和调整等过程。
首先，要确保机械设备的正确安装，包括设备的摆放位置、接地、连接管路等。
然后，对机械设备进行全面检查，包括检查设备的密封性、润滑油的使用情况、传动系统的正常运转等。
最后，调整机械设备的相关参数，如压力、速度、位移等，以确保设备的性能符合要求。
3.电气调试电气调试主要包括布线、接线和调试等过程。
首先，要按照电气图纸进行布线，在布线过程中要遵循相关的安全规范和标准。
然后，进行接线工作，包括电源线、信号线和控制线等。
接下来，对各个电气元件进行调试，如电机的运行方向、传感器的灵敏度、控制器的参数等。
最后，进行整个电气系统的集成调试，确保各个电气元件之间的协调运行。
4.系统整合调试在机械和电气调试完成后，需要对整个系统进行整合调试。
首先，要对机械系统和电气系统进行连接，并进行相应的功能测试，如启动、停止、调速等。
然后，根据系统的工作特点，对系统进行参数调整和优化，以提高系统的性能和效率。
最后，对整个系统进行运行测试，在正常运行条件下，模拟实际工况，验证系统的稳定性和可靠性。
三、方案总结机电系统综合调试是一个复杂而又关键的工作，对于保证机电系统的性能和可靠性至关重要。
通过机械和电气两个方面的综合调试，可以有效地解决系统中的问题和隐患，提高整个系统的运行效能。
机电系统调试方案(技术标)
机电系统调试方案（技术标）机电系统调试方案1.机电联合调试简述1.1机电工程联手调试的重要性按本程设计功能要求，机电安装工程施工有着非常高的要求，主要体现在以下三点：（1）建筑安全是第一位的；（2）确保本建筑的使用功能；（3）对控制系统的运行要求高。
基于以上三点，机电工程的调试变得尤为重要，它就是确保各功能正常同时实现，并相互相容的必要手段。
1.2对本工程联合调试的理解联手调试就是检验加装工程全处设计、加装等环节质量的一个关键工序，就是确保工程产品质量优良的一个重要依据。
针对本工程的项目功能，联手调试的重点就是低压配电系统、通风空调系统、消防火灾自动报警及协同系统、建筑智能化系统。
1.3联合调试的重点本工程的空调系统的联手调试，并使本工程空调系统在智能建筑系统的监测掌控下安全有效地运转处相当关键的地位；当然消防火灾自动报警系统的联手调试也就是本工程的重中之重。
1.4实施总承包管理与配合为确保各项系统联手调试安全、成功地展开，在行使总承包单位各项管理、非政府职能的职责前提下，总承包单位本身的协调与服务工作也就是总承包单位的关键义务。
2.联手调试的总体策划2.1联合调试各阶段的策划总承包单位就是本工程的施工阶段主要管理者，联手调试工作又就是本工程完工前的关键工序，搞好调试工作的策划，就是本工程调试工作成功进展、确保调试质量的前提条件和关键确保。
(1)联合调试前总体策划的主要内容1)联合调试组织机构的策划；2)联手调试实行流程和技术方案的策划与制订；3)联手调试已经开始时间和总体进度计划；4)联手调试各阶段的各项确保措施；5)与相关方的协调措施；6)与第三方检测单位之间的协同措施；7)与有关职能部门的协同措施；8)与业主、监理、设计等单位的协调与配合措施；9)与专业分包、装修等单位的管理、协调与配合措施；10)调试过程中可能出现问题的预案的应对措施；(2)联合调试过程中策划的主要内容1)对于交叉作业的预见与协调；2)多专业、多工种同时作业之间工序协同；3)调试过程中发生问题的协同与应付措施；4)调试过程中各有关方的协同措施；(3)联手调试顺利完成后策划的主要内容调试完成后，与总承包单位协调培训与交工验收的程序和计划。

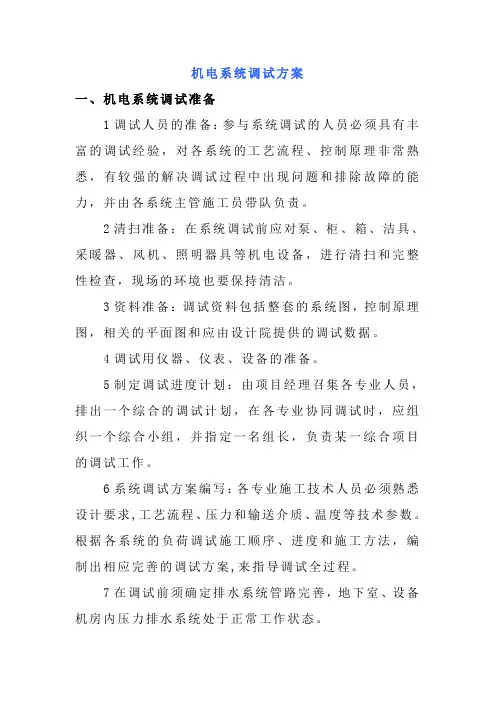

机电系统调试方案
机电系统调试方案一、机电系统调试准备1调试人员的准备：参与系统调试的人员必须具有丰富的调试经验，对各系统的工艺流程、控制原理非常熟悉，有较强的解决调试过程中出现问题和排除故障的能力，并由各系统主管施工员带队负责。
2清扫准备：在系统调试前应对泵、柜、箱、洁具、采暖器、风机、照明器具等机电设备，进行清扫和完整性检查，现场的环境也要保持清洁。
3资料准备：调试资料包括整套的系统图，控制原理图，相关的平面图和应由设计院提供的调试数据。
4调试用仪器、仪表、设备的准备。
5制定调试进度计划：由项目经理召集各专业人员，排出一个综合的调试计划，在各专业协同调试时，应组织一个综合小组，并指定一名组长，负责某一综合项目的调试工作。
6系统调试方案编写：各专业施工技术人员必须熟悉设计要求,工艺流程、压力和输送介质、温度等技术参数。
根据各系统的负荷调试施工顺序、进度和施工方法，编制出相应完善的调试方案,来指导调试全过程。
7在调试前须确定排水系统管路完善，地下室、设备机房内压力排水系统处于正常工作状态。
二、给排水系统调试方案1给水系统调试(1)当给水中水设备及管道安装完毕，完整性检验合格，方可进行系统进水试压与水清洗、验收合格后，给水（热水系统）管道在投入使用前还应按照要求进行管路消毒加药处理，然后用清水反复冲洗水箱与管道，直到出水水质符合国家《生活饮用水标准》和当地标准方可投入使用。
(2)在各系统安装完毕，进行水压试验，各加压泵出口至各系统干管的试验压力为加压泵出口压力+0.5MPa，保持1小时不渗不漏为合格；其余各部分管道试验压力为0.9MPa，10分钟压力降不得超过0.02MPa，然后降到工作压力进行检查不渗不漏为合格；冷却水管试验压力为1.0MPa，10分钟压力降不得超过0.02MPa，然后降到工作压力进行检查不渗不漏为合格(3)试压清洗与系统开通交验后，为了确保给水系统的设计要求与功能的完善体现，使系统能投入正常运行，还应做好各系统负荷运行的系统调试工作。
机电调试方案
机电调试方案一、背景描述机电调试是指将机电元件进行组装，安装和调试，以确保设备正常运行并达到预期性能。
机电调试是一个重要的环节，它涉及到机械工程和电气工程等多个领域的知识。
本文将介绍机电调试的方案和步骤。
二、调试方案2.1 设定调试目标在进行机电调试之前，首先需要设定调试目标。
调试目标包括但不限于：•设备的正常运行•设备的稳定性和可靠性•设备的精度和准确性•设备的安全性在设定调试目标之前，需要对设备的设计要求进行充分了解，并明确具体要求。
2.2 确定调试环境调试环境的选择对于机电调试非常重要。
调试环境应提供良好的空气，温度和湿度等条件，以确保调试过程的准确性和稳定性。
如果设备将在特殊环境中操作，如高温或低温环境等，需要提前进行模拟和测试。
在进行机电调试之前，需要进行机械组装，将各个机械部件按照设计要求安装到设备上。
机械组装需要按照图纸和技术要求进行，确保各个部件的连接和定位正确。
2.4 进行电气布线电气布线是机电调试的重要一步，需要将各个电气元件按照电路图进行连接。
在进行电气布线之前，需要检查电气元件的参数和规格是否满足需求，并确保电路图的准确性。
2.5 进行初步测试完成机械组装和电气布线之后，可以进行初步测试。
初步测试可以检查设备的基本功能是否正常，如电机的转动，传感器的反馈等。
初步测试可以通过手动控制完成，也可以使用简单的测试设备进行。
2.6 进行参数调整在进行参数调整之前，需要对设备的工作原理和控制原理进行充分了解。
参数调整可以通过调整控制参数和传感器参数等来控制设备的运行。
参数调整需要根据设备的实际情况进行，也需要进行反复测试和调整，直到达到设定的调试目标。
在完成参数调整之后，可以进行系统测试。
系统测试是对整个设备的全面测试，包括机械部分和电气部分。
系统测试需要模拟设备的实际工作环境，并进行正常和异常情况的测试。
系统测试的结果可以评估设备的性能和稳定性。
2.8 进行安全测试安全测试是机电调试不可或缺的一步，它可以检查设备的安全性能和防护措施是否满足要求。
机电系统联合调试方案
机电系统联合调试方案
1.1.1机电联合调试简介
机电系统联合调试工作包括低压配电、动力、照明、空调风、空调水、防排烟、送排风、给排水、消防、气体灭火等系统，各系统关联性强、综合协调点多，需制定合理调试计划。
1.1.2机电联合调试施工组织
1、联合调试准备
施工准备分为技术准备、人员准备、测试仪器准备、现场准备四部分。
2、联合调试施工组织
根据不同系统、工作范围成立专门的联合调试指挥队，完成整个项目的联动调试。
3、调试工作流程
图1.1.2-1调试工作流程
1.1.3机电联合调试施工方法与技术措施
1、电气系统调试
所有设备调试完成、所有回路校验完成后达到送电条件。
2、给排水系统调试
排水系统灌水及通水调试：排水系统分为压力排水和重力排水，其中压力排水分为废水潜水泵排水和污水压力排水，重力排水分为雨水、污废水系统。
3、通风空调系统调试
空调系统测定与调整的目的，有关空调、采暖及通风系统中各风系统及水系统的试验、试运转和流量平衡。
4、消防水系统调试
消防系统调试分为水压试验，消防系统单机调试，系统循环冲洗，消火栓系统运行。
5、智能建筑系统调试
各子系统调试完成，正常运行。
6、机电联合调试
主要以消防系统、BAS系统的联动调试为主。
图1.1.3-1系统联合调试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1节机电系统综合调试
7.13.1、机电系统调试计划
机电系统单项调试开始时间表
7.13.2、电气系统调试
(1) 调试方案
电气系统送电试运行应在高、低压供配电调试正常后进行。
在正式送电前应编制详细的送电方案，成立相应的送电运行小组，做好送电安全防护等工作。
(2)、配电柜试运行
①、配电柜试运行前，检查配电柜内有无杂物，安装是否符合质量评定标准。
相色、铭牌号是否齐全。
②、在未闭合主开关时，直投柜要校相。
③、将开关柜内各分开关处于断开位置。
当主开关闭合后，逐个合上分开关。
④、摘掉电动机接线端子，联动控制设备，看接触器动作逻辑是否按设计要求及动作是否可靠。
⑤、在空载情况下，检查各保护装置的手动、自动是否灵活可靠。
⑥、在负载运行时，切断弱电系统中的线路，测弱电端子，感应电是否符合厂家要求。
⑦、送电空载运行24 小时，无异常现象，经监理工程师及甲方检查确认后，向监理公司及甲方各报一份存档。
(3)、电机试运行
①、电机试运行前，用1000V 兆欧表测量电机绕组的绝缘电阻，在常温下绝缘电阻值不低于0.5MΩ。
②、电动机的第一次启动在空载下运行，首先点动，无问题时，空载运行时间 2 小时。
开始运行及每隔1 小时要测量并记录其电源电压和空载电流、温升、转速等。
③、电动机在运行时进行电机的转向、换向器、滑环及电刷工作情况、电机温升等到的检查。
④、交流电动机在空载状态下可启动次数及时间间隔应符合产品技术条件的要求；无要求时，连续两次启动时间不应小于5 分钟，再次启动应在电动机冷却至常温后。
⑤、交流电动机的带负荷连续起动次数，如生产厂家无规定时，可按下列规定：
A、在冷态时，可连续起动二次；
B、在热态时，可连续起动一次。
⑥、运行电压、电流应符合建筑设备或工艺装置的空载状态运行要求，符合设计要求。
⑦、大容量导线及母线联接处，在设计计算负荷运行情况下应做温度抽测记录，温升值稳定且不大于设计值。
⑧、电动执行机构动作方向及指示，应与工艺装置的设计要求保持一致。
(4)、照明器具试运行
①、电气照明器具应以系统进行通电试运行，系统内的全部照明灯具均得开启，同时投入运行，运行时间为24 小时。
②、全部照明灯具通电运行开始后，要及时测量系统的电源电压负荷电流，并做好记录。
试运行过程中每隔8 小时还需测量记录一次，直到达24 小时运行完为止。
上述各项测量的数值要填入试运行记录表内。
(5)、接地电阻测量
采用接地电阻测试仪对接地电阻进行测量，其测得的电阻值应满足设计及规范要求。
接地网接地电阻测量点不得少于3 处，且每点测量最少为3 次，计算出数据的平均值即可认为是该点的接地电阻值。
(6)、安全措施
①、调试前应熟悉和掌握产品技术特性，明确试验标准及方法，否则不允许开展调试工作。
②、调试所用的仪器、设备应完好。
有检定合格标志，仪表精度应符合量值传递要求。
③、试验接线应采用一人接线，另一人核对检查，防止误接，损坏仪器设备及损伤人员。
④、高压试验时在试验区域应挂醒目高压危险标志，并设专人看护，以防止其它人员进入试验区域发生触电事故。
⑤、试验操作人员应严格执行检测实施细则和相应的操作规程。
⑥、试验时不允许带电接线。
⑦、用万用表检查时，应先打好档位，方可进行。
⑧、进入调试现场应带好安全帽，穿好工作服。
⑨、所有调试人员应持证上岗，严禁无证操作。
⑩、送电的设备应挂送电标记牌，防止危害人身安全和设备安全。
7.13.3、通风空调调试
风管安装完毕，在风管保温之前，首先进行风管的检漏。
国家规定的风管的漏风检测分为漏光法检测和漏风量测试两种方法。
依据规范规定，风管的漏风量检测采用漏光法定性检测和
漏风量测试定量检测相结合的方式，对一般空调漏光法适合于中、低压空调系统的严密性检验；漏风量测试适合于中压系统的抽检和高压系统的悉数检测。
下面将这两种方法分别予以介绍：
风管的漏光法检测
漏光法检测是采用光线对小孔的强穿透力，对系统风管严密程度进行定性检测的方法。
其试验方法在一定长度的风管上，在黑暗的环境下，在风管内用一个电压不高于36V、功率在100W 以上的带保护罩的灯泡，从风管的一端缓缓移向另一端，试验时若在风管外能观察到光线，则说明风管有漏风，并对风管的漏风处进修补。
系统风管的漏光法检测采用分段检测，汇总分析的方法，被测系统的风管不允许有多处条缝形的明显漏光，低压系统风管每10 米接缝，漏光点不超过 2 处，100 米接缝平均不大于16 处：
风管的漏光法检测如下图所示。
风管的漏光法检测图
风管的漏风量测试
风管的漏风量测试采用经检验合格的专用测量仪器，或采用符合现行国家标准《流量测量节流装置》规定的计量元件搭设的测量风管单位面积漏风量的试验装置。
7.13.4、给、排水系统调试
1、管道试验
埋设、暗装、保温的管道在隐蔽前做好单项试验；系统安装完后进行综合试验。
冬季进行水压试验的环境温度不得低于5 度；试压合格后及时办理验收手续。
2、管道冲洗与消毒
管道冲洗用自来水连续进行，应保证有充足的流量。
冲洗前应将系统中的减压阀、过滤器、水表等附件拆除，冲洗合格后重新装好；
冲洗出的水要有排放措施，不得任意排放损坏其他成品。
冲洗干净后办理验收手续。
按照北京市有关规定，在给水系统冲洗验收合格后，对该系统进行消毒处理，用含氯的水溶。
