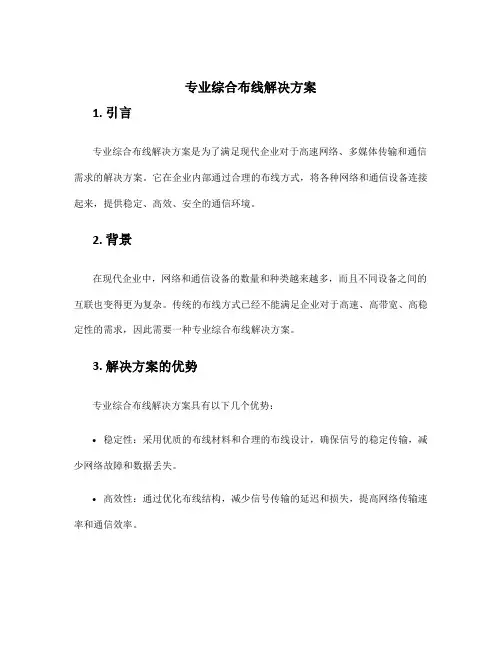

专业综合布线解决方案
专业综合布线解决方案1. 引言专业综合布线解决方案是为了满足现代企业对于高速网络、多媒体传输和通信需求的解决方案。
它在企业内部通过合理的布线方式，将各种网络和通信设备连接起来，提供稳定、高效、安全的通信环境。
2. 背景在现代企业中，网络和通信设备的数量和种类越来越多，而且不同设备之间的互联也变得更为复杂。
传统的布线方式已经不能满足企业对于高速、高带宽、高稳定性的需求，因此需要一种专业综合布线解决方案。
3. 解决方案的优势专业综合布线解决方案具有以下几个优势：•稳定性：采用优质的布线材料和合理的布线设计，确保信号的稳定传输，减少网络故障和数据丢失。
•高效性：通过优化布线结构，减少信号传输的延迟和损失，提高网络传输速率和通信效率。
•可伸缩性：解决方案可以根据企业需求进行灵活扩展和升级，适应不断变化的网络和通信环境。
•安全性：采用加密和认证技术，保护网络和通信数据的安全，防止信息泄露和黑客入侵。
4. 解决方案的组成部分4.1. 通信设备专业综合布线解决方案涵盖各种通信设备，包括交换机、路由器、服务器等。
这些设备通过布线连接，构建起内部网络和通信环境。
4.2. 布线材料布线材料是构建专业综合布线解决方案的重要组成部分。
优质的布线材料包括高速网线、光纤、连接器等，它们具有良好的传输性能和耐久性。
4.3. 布线设计布线设计是解决方案的关键，它需要考虑到信号传输的距离、频率、噪音干扰等因素。
合理的布线设计可以最大限度地减少信号损失，提高通信质量。
4.4. 安全措施专业综合布线解决方案需要采取一系列安全措施，保护网络和通信数据的安全。
安全措施包括防火墙、访问控制、加密技术等，防止信息泄露和黑客入侵。
5. 解决方案的实施步骤5.1. 系统分析根据企业的需求和实际情况，对网络和通信系统进行全面的分析，确定解决方案的具体需求和目标。
5.2. 设计规划根据系统分析的结果，进行布线设计和设备选择，制定详细的解决方案规划。
综合布线专项实施方案
综合布线专项实施方案一、前言。
综合布线是指将各种通信设备通过统一的线缆系统连接起来，实现信息的传输和共享。
在现代办公环境中，综合布线已成为基础设施建设的重要组成部分。
本文档旨在提出一套综合布线专项实施方案，以指导相关工作的顺利进行。
二、需求分析。
1. 现状分析，目前公司办公楼的综合布线存在老化、混乱、不规范等问题，已无法满足日益增长的通信需求。
2. 发展需求，随着公司业务的不断扩展，对网络、电话、监控等通信设备的需求也在不断增加，因此需要进行综合布线改造和升级。
三、实施方案。
1. 规划设计，由专业的网络规划设计团队进行现场勘测和需求分析，制定符合公司实际情况的综合布线方案，并提供详细的施工图纸和材料清单。
2. 材料选型，在规划设计的基础上，选择优质的线缆、接头、配件等材料，确保整个综合布线系统的稳定性和可靠性。
3. 施工实施，由专业的施工队伍进行综合布线系统的安装和调试，确保每一根线缆的连接质量和传输性能。
4. 质量验收，在施工完成后，进行全面的质量验收，确保综合布线系统的各项指标符合相关标准和要求。
四、实施效果。
1. 提升网络性能，新的综合布线系统能够支持更高速率的数据传输，提升公司网络的整体性能和稳定性。
2. 降低维护成本，规范的综合布线系统能够减少故障率，降低维护和维修的成本和工作量。
3. 增强扩展性，新的综合布线系统能够更好地支持公司业务的扩展和升级，为未来的发展提供更大的空间和保障。
五、总结。
综合布线专项实施方案的制定和实施，对于公司的通信设备和网络建设具有重要意义。
通过规范、科学、系统的实施，将为公司的信息化建设和业务发展提供强有力的支持和保障。
希望全体员工能够积极配合，共同推动综合布线专项实施方案的顺利实施，为公司的发展贡献力量。
综合布线系统安装调试方案
1.1综合布线系统1.1.1系统设备安装1.1.1.1设备安装的基本要求1．设备安装工程范围在综合布线系统的设备间内安装有各种设备，例如用户电话交换机、计算机主机和监控等其它系统设备，这些设备的安装施工要求有所不同，不属于综合布线系统工程范围之内。
以综合布线系统在设备间的设备来说，其工程范围是有限的，只是建筑物配线架和相应设备(包括各种接线模块和布线接插件等)。
此外，在智能化建筑中各个楼层装设的楼层配线架等配线接续设备(包括二次交接设备)和所有通信引出端(包括单孔或双孔的信息插座)的设备安装，均属于综合布线系统工程范围之内。
2．设备类型的特点在综合布线系统中常用的主要设备是配线架等接续设备，由于国内外设备类型和品种有气不同，其安装方法也有很大区别。
目前较为常用的型式基本分为双面配线架的落地安装方式和单面配线架的墙上安装方式两种，其设备的结构有敞开式的列架式，也有外设箱体外壳保护的柜式，前者一般用于容量较大的建筑群配线架或建筑物配线架，后者通常用于中小容量的建筑物配架或楼层配线架，它们分别装在设备间或干线交接间(又称干线接线间)以及二级交接间中，作为端接和连接缆线的接续设备，进行日常的配线管理。
目前，国内外所有配线接续设备的外型尺寸基本相同，其宽度均采用通用的19”(英制48.26cm标准机柜架)，这对于设备统一布置和安装施工是有利的。
此外，目前，国内外生产的通信引出端(信息插座)，其外形结构和内部零件安装方式大同小异，基本为面板和盒体两部分组装成整体。
连接用的插座插头都为RJ45型配套使用。
因此，在安装方法上是基本一致的。
3．设备安装的基本要求在综合布线系统工程中安装设备时，按以下基本要求：1）机架、设备的排列布置、安装位置和设备面向都按设计要求，并符合实际测定后的机房平面布置图中的需要。
2）在综合布线系统工程中采用机架和设备，其型号、品种、规格和数量均按设计文件规定配置，经检查上述内容与设计要求完全相符时，才允许在工程中安装施工。
综合布线技术方案
综合布线技术方案综合布线技术方案是指将各种传输介质（如铜缆、光缆、无线等）以及电力线路、机械装置、光源、功率反馈线路等统一布置在一定范围内的总体性网络系统。
在传统的布线方案中，各类线路之间互相独立并且在各自机房内布置，给企业日常管理和维护带来了很多不便，同时也会增加企业的成本。
而综合布线技术方案的出现，为企业在通讯、数据、电力、监控等方面的日常管理与维护提供了简单、快捷、高效的解决方案。
一、方案设计1. 现场勘察首先，为确保系统设计能够满足现有需求，需要对现场环境进行详细勘察。
在勘察过程中需要考虑如下因素：(1) 用途和需求需要了解企业使用场景及其具体需求，这有助于决定采用何种布线及设备。
(2) 现有线路需查明现有线路的走向、数量、性能及布线方式，来避免重复设计维护以及浪费成本。
(3) 环境条件需要考虑用途位置、基础设施、建筑结构及施工难度等因素，以提供更合适的设计方案。
2. 网络拓扑结构设计在设计过程中需要将企业现有网络拓扑结构纳入考虑，在此基础上根据实际需要进行改善，以便更好地支持各项业务。
3. 选材和构造根据实际需求和性能要求，为各类线路选取适当的材料以及制定相关的构造方案。
4. 机房布置在现场勘察的基础上进行机房布置的分析设计。
根据需求及环境因素，合理分区布置各类设备。
二、方案实施1. 建设前的准备在实施方案之前，需要明确布线的标准和流程，对设计方案进行评估、测试和调整。
并且还需要制定出详细的实施计划、尽可能预防事故的发生。
2. 线路布置根据实际需求和设计方案，对线路进行定位、标识和布置。
3. 设备存放对设备的存放位置进行规划，设备放置和布线相互协调，方便将来的标识、维护和管理。
所有设备都应该安装在统一的位置上，并且要有足够的电源供应。
4. 系统调试所有设备都需进行检测、调试和测试，以确保双向通讯的可靠性、性能和稳定性。
5. 线路测试线路测试主要分为三个方面：(1) 信号完整性测试通过信号测试方案，确保我们建立的信号链路完整、无误并符合标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网球馆综合布线系统调试方案
一、概述
综合布线作为电子信息集成系统的基础平台，为xx的高效运作、竞赛成绩的采集和处理、新闻发布提供了充分的条件和优越的环境，不仅为确保xx的顺利、圆满举行提供了条件，还将为今后整个xx的管理及商务运作提供多方面的信息平台。
综合布线系统为该体育公园提供高性能的数据和语音通信的传输媒质，支持电话、数据、图文、图像等多媒体业务，满足语音、数字信号传输的需要，并能适应今后不断发展的计算机网络的需求。
综合布线采用超五类结构化布线系统。
开放式接口，语音、数据信息点可互换使用，易扩展变更，有良好的可靠性和安全性。
网球馆综合布线系统设备选用TCL综合布线系统，共有五类信息点260个，数据点和语音点均采用超五类铜缆系统，数据垂直主干采用万兆光纤系统，语音垂直主干采用3类大对数电缆。
综合布线系统的配线间由交连、互连的配线架以及相关跳线组成，用于端接和管理区域间的水平线缆和主干线缆。
1、网球场主配线间设在服务楼1层网络通信机房(C1)。
2、分配线间：
1)配线间C2设在服务楼1层13-14轴配线间，管理服务楼1层11-16轴信息点，
数据点17个、语音点13个；
2)配线间C3设在服务楼1层7-8轴弱电井，管理服务楼1-2层6-11轴信息点，
数据点34个、语音点34个；
3)配线间C4设在服务楼1层1-2轴弱电井，管理服务楼1层1-4轴信息点，数
据点41个、语音点41个；
4)配线间C5设在决赛场1层C1-C2交CG-CH轴配线间，管理决赛场1层C1-C11
交CB-CH轴信息点，数据点9个、语音点7个；
5)配线间C6设在决赛场1层C11-C12交CB-CC轴配线间，管理决赛场1层C11-C12
交CA-CB轴信息点，数据点14个、语音点9个；
6)配线间C7设在预赛场，管理预赛场所有信息点，数据点6个、语音点6个；
3、各分配线间至主配线间分别敷设1条6芯50/125UM室内多模光纤，语音部分垂
直主干采用3类大对数电缆。
4、xx场馆群网络中心位于体育场1层数据网络中心，为实现xx场馆群的信息互联，
建筑群子系统园区主干设计如下：
从各场馆主配线间至体育场数据网络中心各敷设1条24芯室外单模光缆，作为建筑群子系统的数据主干；敷设2条室外100对大对数电缆，作为建筑群子系统的语音主干。
二、调试步骤流程框图
1、模块面板的安装
根据色谱和标签安装好信息点的面板。
2、配线架的安装
根据不同配线间的排列顺序安装好数据配线架和语音配线架。
3、测试工具准备
FLUKE4300、对讲机准备。
4、点位测试
用FLUKE4300对信息点进行测试。
5、通讯模块安装
根据电信部门的电话号码进行语音模块的安装。
6、电话号码调试
根据电信部门提供的电话号码对配线间语音配线架进行号码配置。
7、熔接工具准备
古河熔接机准备。
8、光纤熔接
对中心机房和配线间的单模多模光纤进行熔接。
9、光纤测试工具准备
Grandway光发射仪、hutong光接收机的准备。
10、光纤测试
对已熔接好的光纤进行测试。
11、网络设备安装
网络交换机的安装。
12、网络调试
根据网络服务器的设置IP号码的分配进行局域网和互联网的测试。
13、房间点位调试
根据机房所分配的电话号码和IP地址对办公室的信息点进行调试。
三、点位测试和光纤测试的具体内容
xx场馆综合布线系统工程所完成的铜链路和光纤链路的参数。
具体检测内容：
1、接线
测试仪能以图样显示接线的状况，包括：两端正确的接线位置、到另一端的导通、线间的短路、交错对、反结、串对以及其他接线错误。
2、长度
楼层水平系统的通道(CHANNEL)长度是100米。
仪器至少要有测试310米的能力，因为每箱线缆长度是305米。
3、衰减量
测试各连线两端间信号的损耗，包括：每个连接器的衰减量，构成通道的10米跳线及构成连线的四米设备接线(每根2米)的衰减量，各电缆节段的衰减量。
4、近程串扰
以扫描/步长的频率电压测量方式进行，在一对线中送一平衡信号，然后在另一对线测量感应的信号。
为精确亦采取双向测试，互换对测试及重复测试等方式。
5、传播延迟
由输出信号相对于输入信号的相角测量得之，另外，传播延迟也可由TDR测量而得。
6、光纤连接测试项目及参数：
测试波长：1300nm或850nm；
损耗< （500m，波长1300nm）
损耗< （500m，波长850nm）
8.测试方法
采用FLUKE DSP4300测试仪测试，端口实现100%测试。
铜缆通道测试：
需要测试的通道性能参数，长度，衰减，NEXT，由于链路采用UTP超五类通道可增测近端串音功率和远端串音，等电平远端串音，等电平远端串音和回波损耗等项目。
光纤链路测试：
具体以测试记录为准。
光纤的端接对环境要求较高，需要在相对较整洁的环境中进行，在光纤配线架端接完成后立即进行测试。
在测试中以850nm和1300nm两波长处进行测试，测试不能达到标准的，进行记录，10天内处理完。
光缆布线链路的衰减
光缆布线链路在规定的传输窗口测量的最大光衰减(介入损耗)应不超过下表的规定,该指
9.测试报告：
对于每一个端口的测试，都应有完整的测试报告的输出，并完整提交。
测试报告的输出应尊重事实，直接将从测试仪器中输出的测试结果打印装订。
四、调试人员组织
五、调试过程中的安全注意事项及措施
1、安全注意事项
a.用电安全，确保电源为220V~230V、50HZ的交流电源。
b.保证机柜和设备有良好的接地。
c.设备安装上架调试时需注意安全，应有足够的人员协同操作。
d.光纤测试时不允许双眼正对光纤进行探看。
2、防范措施
a.严格按照用电安全的注意事项进行施工。
b.严格按照防雷接地的注意事项进行施工。
c.设备搬运安装做到稳拿轻放。
d.配备专业的调试人员和工具进行施工作业。
e.严格按照施工图纸和技术交底、安全文明交底进行施工作业。
