钼铜热沉微电子封装材料
一、简单介绍：
钼铜是钼和铜的复合材料，其性能与钨铜相似，同样具有可调的热膨胀系数和热导率。与钨铜相比，钼铜的劣势是热膨胀系数和导热性能相对来说要比钨铜略差一些，但是钼铜的优势确很明显，那就是密度比钨铜小很多，而正是因为这一点，使得钼铜更加适合于航空航天，微电子封装，通讯等领域。
钼铜的应用：
在大功率的集成电路和微波集成器件中，要求高电导热导材料作为导电散热元件，同时又要兼顾真空性能、耐热性能及热膨胀系数等，而钼铜具备这些所有的属性，是这个领域里面的优选材料。
半导体技术：硅单晶基板用的钼铜圆片、阴极侧连接用钼铜圆片及圆环。
高压开关及触头：水银开关及电话继电器特殊触头。
核技术：用于核燃料制造的烧结装置、烧结舟和烧结盘，核裂变装置中用于外墙保护和换向模块的高温流量元件。
医疗系统：X-射线靶基底材料、轴、螺母、垫片、弹簧等紧固件，TZM 转子，探测器部件等。
应用：
微波射频领域，大功率器件，光通讯领域等；
微电子封装必备答案
微电子封装答案 微电子封装 第一章绪论 1、微电子封装技术的发展特点是什么？发展趋势怎样？（P8、9页） 答：特点： （1）微电子封装向高密度和高I/O引脚数发展，引脚由四边引出向面阵排列发展。 （2）微电子封装向表面安装式封装发展，以适合表面安装技术。 （3）从陶瓷封装向塑料封装发展。 （4）从注重发展IC芯片向先发展后道封装再发展芯片转移。 发展趋势： （1）微电子封装具有的I/O引脚数将更多。 （2）微电子封装应具有更高的电性能和热性能。 （3）微电子封装将更轻、更薄、更小。 （4）微电子封装将更便于安装、使用和返修。 （5）微电子封装的可靠性会更高。 （6）微电子封装的性能价格比会更高，而成本却更低，达到物美价廉。 2、微电子封装可以分为哪三个层次（级别）？并简单说明其内容。（P15～18页）答：（1）一级微电子封装技术 把IC芯片封装起来，同时用芯片互连技术连接起来，成为电子元器件或组件。 （2）二级微电子封装技术 这一级封装技术实际上是组装。将上一级各种类型的电子元器件安装到基板上。 （3）三级微电子封装技术 由二级组装的各个插板安装在一个更大的母板上构成，是一种立体组装技术。 3、微电子封装有哪些功能？（P19页） 答：1、电源分配2、信号分配3、散热通道4、机械支撑5、环境保护 4、芯片粘接方法分为哪几类？粘接的介质有何不同（成分）？。（P12页） 答：(1)Au-Si合金共熔法(共晶型) 成分：芯片背面淀积Au层,基板上也要有金属化层(一般为Au或Pd-Ag)。 （2）Pb-Sn合金片焊接法(点锡型) 成分：芯片背面用Au层或Ni层均可，基板导体除Au、Pd-Ag外，也可用Cu (3)导电胶粘接法(点浆型) 成分：导电胶（含银而具有良好导热、导电性能的环氧树脂。） (4)有机树脂基粘接法(点胶型) 成分：有机树脂基（低应力且要必须去除α粒子） 5、简述共晶型芯片固晶机（粘片机）主要组成部分及其功能。 答：系统组成部分： 1 机械传动系统 2 运动控制系统 3 图像识别（PR）系统 4 气动/真空系统 5 温控系统 6、和共晶型相比，点浆型芯片固晶机（粘片机）在各组成部分及其功能的主要不同在哪里？答： 名词解释：取晶、固晶、焊线、塑封、冲筋、点胶
化学镀综述
化学镀研究现状及发展趋势 摘要：化学镀作为一种优良的表面处理技术，能够施镀于导体和非导体材料，镀层均匀，操作简便，因此一直受到工业上和学术界的关注。本文综述了化学镀的研究现状和主要化学镀层的应用领域，包括化学镀镍、化学镀铜、化学镀钴、化学镀银、化学镀锡、化学镀金以及化学镀钯等技术，并提出了化学镀技术的发展趋势。 关键词：化学镀、现状、研究方向 0 引言 化学镀作为一种新型表面处理技术，具有不需要外加电源，操作方便、工艺简单、镀层均匀、孔隙率低和外观良好，而且能在塑料、陶瓷等多种非金属基体上沉积，并且具有优良的包覆性，高的附着力、优良的抗腐蚀和耐磨性能以及的功能性能等而使其在世界范围内得到了迅速的发展和广泛的应用[1]。 1 研究现状 化学镀由于其独有的特点，所以从诞生之日起，就引起了各国研究者的广泛关注。迄今为止，化学镀的研究焦点由当初的化学镀镍已经辐射到了多种金属与合金的镀覆工艺及原理的研究，如化学镀Cu、Co、Pa、Au、Fe-W-B等[2、3]。化学镀液采用的还原剂也已由单一的甲醛发展到次磷酸钠、硼氢化物、乙酚酸、氨基硼烷及联氨等。由于化学镀液在高温下的不稳定性制约了化学镀的发展和推广，降低化学镀镍的施镀温度和提高镀液的稳定性已成为当前化学镀领域的重点研究方向，例如中低温化学镀镍工艺及新型镀液稳定剂的开发等，都是当前化学镀领域的研究热点课题。 随着科技的发展，各种新材料层出不穷，化学镀为了适应这种发展的需要，所涉及的基体材料已由钢铁扩展到了不锈钢、铝及铝合金、塑料、玻璃和陶瓷等。而且应用的基体形状已由比较规则的块体、板材发展到了各种不规则的微粒[4]，从而进一步地拓宽了化学镀的研究领域。对化学镀层的前期研究主要着眼与耐磨及耐腐蚀性，而现在已有部分研究是针对其电学和磁学性能的[1、5、6]。随着化学镀在工业上的应用范围和生产规模的不断扩大及人们环保意识的日益增强，化学镀液所导致的环境污染已经越来越收到人们的重视，所以化学镀液的净化和再利用也已成为一个比较新的研究方向，并且已经取得了一些研究成果[7]。 2 化学镀技术的应用 2.1 化学镀镍的应用
封装与微组装
摘要：近年来，封装与微组装技术进入了超高速发展时期,新的封装和组装形式不断涌现,而其标准化工作已经严重滞后，导致概念上的模糊，这必然会对该技术的发展造成影响。力求将具有电子行业特点的封装与微组装技术的内涵和特点加以诠释,并对其发展提出见解和建议，以促进该技术的发展。 关键字:封装、微组装、发展、BGA、SOP、FC、CSP、MCM、集成电路、系统级封装 正文： 一、电子产品技术概述 第一代电子产品以电子管为核心。四十年代末世界上诞生了第一只半导体三极管，它以小巧、轻便、省电、寿命长等特点，很快地被各国应用起来，在很大范围内取代了电子管。五十年代末期，世界上出现了第一块集成电路，它把许多晶体管等电子元件集成在一块硅芯片上，使电子产品向更小型化发展。集成电路从小规模集成电路迅速发展到大规模集成电路和超大规模集成电路，从而使电子产品向着高效能低消耗、高精度、高稳定、智能化的方向发展。 随着电子元器件向小型化、复合化、轻量化、多功能、高可靠、长寿命的方向变革，从而相继出现了各种类型的片式电子元器件（SMC/SMD），导致了第四代组装技术即表面组装技术（SMT）的出现，在世界上引发了一场电子组装技术的新革命。在国际上，片式电子元器件应用于电子整机，始于用年代，当时美国ＩＢＭ公司首先把片式电子元器件用于微机。 目前世界上发达国家已广泛采用表面贴装技术，片式元器件已成为电子元器件的主体，其中片式电容、片式电阻、片式电感以及片式敏感元件的需求量约占片式元件的90%，世界上发达国家电子元器件片式化率己高达80%以上，全世界平均亦在40%，而我国仅为约30%，可以预见，加入WTO后,片式元件产业的市场竞争将更趋激烈。实现了批量生产全系列片式电容器、片式电阻器、片式电感器，开始摆脱一代代重复引进的被动局面，并逐步走上自主发展的道路。2001年片式电容器、片式电阻器、片式电感器等片式元件市场低迷,价格普遍下调15%～20%，对国内元件生产企业造成了一定的影响。 二、集成电路与微电子封装技术 集成电路（integrated circuit）是一种微型电子器件或部件。采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成一个整体，使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。它在电路中用字母“IC”表示。集成电路发明者为杰克·基尔比（基于硅的集成电路）和罗伯特·诺伊思（基于锗的集成电路）。当今半导体工业大多数应用的是基于硅的集成电路。
微电子封装复习题
电子封装是指将具有一定功能的集成电路芯片，放置在一个与之相适应的外壳容器中，为芯片提供一个稳定可靠的工作环境；同时，封装也是芯片各个输出、输入端的向外过渡的连接手段，以及起将器件工作所产生的热量向外扩散的作用，从而形成一个完整的整体，并通过一系列的性能测试、筛选和各种环境、气候、机械的试验，来确保器件的质量，使之具有稳定、正常的功能。 从整个封装结构讲，电子封装包括一级封装、二级封装和三级封装。 芯片在引线框架上固定并与引线框架上的管脚或引脚的连接为一级封装； 管脚或引脚与印刷电路板或卡的连接为二级封装； 印刷电路板或卡组装在系统的母板上并保证封装各组件相对位置的固定、密封、以及与外部环境的隔离等为三级封装。 前工程： 从整块硅圆片入手，经过多次重复的制膜、氧化、扩散，包括照相制版和光刻等工序，制成三极管、集成电路等半导体组件卫电极等，开发材料的电子功能，以实现所要求的元器件特性。 后工程： 从由硅圆片切分好的一个一个的芯片入手，进行装片、固定、键合连接、塑料灌封、引出接线端子、按印检查等工序，完成作为器件、部件的封装体，以确保元器件的可靠性并便于与外电路连接。 ?环保和健康的要求 ?国内外立法的要求 ?全球无铅化的强制要求 1、无铅钎料的熔点较高。 比Sn37Pb提高34~44 oC。高的钎焊温度使固/液界面反应加剧。 2 、无铅钎料中Sn含量较高。 （SnAg中96.5% Sn ，SnPb中63%Sn），因为Pb不参与固/液和固/固界面反应，高Sn含量使固/液、固/固界面反应均加速。 3 小尺寸钎料在大电流密度的作用下会导致电迁移的问题。
(1) 无毒化，无铅钎料中不含有毒、有害及易挥发性的元素 (2) 低熔点，无铅钎料的熔点应尽量接近传统的Sn-Pb 共晶钎料的熔点(183℃)，熔化温度间隔愈小愈好。 (3) 润湿性，无铅钎料的润湿铺展性能应达到Sn-Pb 共晶钎料的润湿性，从而易于形成良好的接头。 (4) 力学性能，无铅钎料应具有良好的力学性能，焊点在微电子连接中一个主要作用是机械连接。 (5) 物理性能，作为微电子器件连接用的无铅钎料，应具有良好的导电性、导热性、延伸率，以免电子组件上的焊点部位因过热而造成损伤，从而提高微电子器件的可靠性。 (6) 成本，从Sn-Pb 钎料向无铅钎料转化，必须把成本的增加控制在最低限度。因此应尽量减少稀有金属和贵重金属的含量，以降低成本。 电子元器件封装集成度的迅速提高，芯片尺寸的不断减小以及功率密度的持续增加，使得电子封装过程中的散热、冷却问题越来越不容忽视。而且，芯片功率密度的分布不均会产生所谓的局部热点，采用传统的散热技术已不能满足现有先进电子封装的热设计、管理与控制需求，它不仅限制了芯片功率的增加，还会因过度冷却而带来不必要的能源浪 。电子封装热管理是指对电子设备的耗热元件以及整机或系统采用合理的冷-~IJl 散热技术和结构设计优化，对其温度进行控制，从而保证电子设备或系统正常、可靠地工作。 热阻 由于热导方程与欧姆定律形式上的相似性，可以用类似于电阻的表达式来定义热阻 式中，?T 是温差，q 为芯片产生的热量。 该式适用于各种热传递形式的计算。 1、 具有极高耐热性 2、 具有极高吸湿性 3、 具有低热膨胀性 4、 具有低介电常数特性 电解铜箔是覆铜板(CCL)及印制电路板(PCB)制造的重要的材料。电解铜箔生产工序简单，主要工序有三道：溶液生箔、表面处理和产品分切。 q T R th ?=
微电子封装
晶圆：由普通硅砂熔炼提纯拉制成硅柱后切成的单晶硅薄片 微电子封装技术特点： 1：向高密度及高I/O引脚数发展，引脚由四边引出趋向面阵引出发展 2：向表面组装示封装(SMP)发展,以适应表面贴装（SMT）技术及生产要求 3：向高频率及大功率封装发展 4：从陶瓷封装向塑料封装发展 5：从单芯片封装（SCP）向多芯片封装（MCP）发展 6：从只注重发展IC芯片到先发展封装技术再发展IC芯片技术技术 微电子封装的定义：是指用某种材料座位外壳安防、固定和密封半导体继承电路芯片，并用导体做引脚将芯片上的接点引出外壳 狭义的电子封装技术定义：是指利用膜技术及微细连接技术，将半导体元器件及其他构成要素在框架或基板上布置、固定及连接，引出接线端子，并通过可塑性绝缘介质灌封固定，构成整体立体结构的工艺技术。（最基本的） 广义的电子封装技术定义：是指将半导体和电子元器件所具有的电子的、物理的功能，转变为能适用于设备或系统的形式，并使之为人类社会服务的科学与技术。（功能性的） 微电子封装的功能： 1：提供机械支撑及环境保护； 2：提供电流通路； 3：提供信号的输入和输出通路； 4：提供热通路。 微电子封装的要点： 1：电源分配； 2：信号分配; 3：机械支撑； 4：散热通道； 5：环境保护。 零级封装：是指半导体基片上的集成电路元件、器件、线路；更确切地应该叫未加封装的裸芯片。 一级封装：是指采用合适的材料（金属、陶瓷或塑料）将一个或多个集成电路芯片及它们的组合进行封装，同时在芯片的焊区与封装的外引脚间用引线键合（wire bonding,WB）、载带自动焊（tape automated bonding,TAB）、倒装片键合（flip chip bonding，FCB）三种互联技术连接，使其成为具有实际功能的电子元器件或组件。 二级封装技术：实际上是一种多芯片和多元件的组装，即各种以及封装后的集成电路芯片、微电子产品、以及何种类型元器件一同安装在印刷电路板或其他基板上。
微电子笔试(笔试和面试题)有答案
第一部分：基础篇 （该部分共有试题8题,为必答题，每位应聘者按自己对问题的理解去回答，尽可能多回答你所知道的内容。若不清楚就写不清楚）。 1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。 数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。 模拟信号，是指幅度随时间连续变化的信号。例如，人对着话筒讲话，话筒输出的音频电信号就是模拟信号，收音机、收录机、音响设备及电视机中接收、放大的音频信号、电视信号，也是模拟信号。 数字信号，是指在时间上和幅度上离散取值的信号，例如，电报电码信号，按一下电键，产生一个电信号，而产生的电信号是不连续的。这种不连续的电信号，一般叫做电脉冲或脉冲信号，计算机中运行的信号是脉冲信号，但这些脉冲信号均代表着确切的数字，因而又叫做数字信号。在电子技术中，通常又把模拟信号以外的非连续变化的信号，统称为数字信号。 FPGA是英文Field－Programmable Gate Array的缩写，即现场可编程门阵列，它是在PAL、GAL、EPLD 等可编程器件的基础上进一步发展的产物。它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。 2、你认为你从事研发工作有哪些特点？ 3、基尔霍夫定理的内容是什么？ 基尔霍夫电流定律:流入一个节点的电流总和等于流出节点的电流总和。 基尔霍夫电压定律:环路电压的总和为零。
欧姆定律: 电阻两端的电压等于电阻阻值和流过电阻的电流的乘积。 4、描述你对集成电路设计流程的认识。 模拟集成电路设计的一般过程： 1.电路设计依据电路功能完成电路的设计。 2.前仿真电路功能的仿真，包括功耗，电流，电压，温度，压摆幅，输入输出特性等参数的仿真。 3.版图设计（Layout）依据所设计的电路画版图。一般使用Cadence软件。 4.后仿真对所画的版图进行仿真，并与前仿真比较，若达不到要求需修改或重新设计版图。 5.后续处理将版图文件生成GDSII文件交予Foundry流片。正向设计与反向设计 State Key Lab of ASIC & Systems, Fudan University 自顶向下和自底向上设计 State Key Lab of ASIC & Systems, Fudan University Top-Down设计 –Top-Down流程在EDA工具支持下逐步成为 IC主要的设计方法 –从确定电路系统的性能指标开始，自系 统级、寄存器传输级、逻辑级直到物理 级逐级细化并逐级验证其功能和性能 State Key Lab of ASIC & Systems, Fudan University Top-Down设计关键技术 . 需要开发系统级模型及建立模型库，这些行 为模型与实现工艺无关，仅用于系统级和RTL 级模拟。
#电力半导体模块的发展过程及新趋势#
电力半导体模块的发展过程及新趋势 一种新型器件的诞生往往使整个装置系统面貌发生巨大改观， 促进电力电子技术向前发展。自1957年第一个晶闸管问世以来，经 过40多年的开发和研究，已推出可关断晶闸管（GTO），绝缘栅双 极晶体管（IGBT）等40多种电力半导体器件，目前正沿着高频化、大功率化、智能化和模块化的方向发展，本文将简要介绍模块化发 展趋势。 所谓模块，最初定义是把两个或两个以上的电力半导体芯片按 一定电路联成，用RTV、弹性硅凝胶、环氧树脂等保护材料，密封 在一个绝缘的外壳内，并与导热底板绝缘而成。自上世纪70年代Semikron Nurmbeg把模块原理（当时仅限于晶闸管和整流二极管） 引入电力电子技术领域以来，因此模块化就受到世界各国电力半导 体公司的重视，开发和生产出各种内部电联接形式的电力半导体模块，如晶闸管、整流二极管、双向晶闸管、逆导晶闸管、光控晶闸管、可关断晶闸管、电力晶体管（GTR）、MOS可控晶闸管（MCT）、电力MOSFET以及绝缘栅双极型晶体管（IGBT）等模块，使模块技术得到蓬勃发展，在器件中所占比例越来越大。 据美国在上世纪90年代初统计，在过去十几年内，300A以下 的分立晶闸管、整流二极管以及20A以上达林顿晶体管市场占有量 已由90%降到20%，而上述器件的模块却由10%上升到80%，可见 模块发展之快。 随着MOS结构为基础的现代半导体器件研发的成功，亦即用电压控制、驱动功率小、控制简单的IGBT、电力MOSFET、MOS控 制晶闸管（MCT）和MOC控制整流管（MCD）的出现，开发出把 器件芯片与控制电路、驱动电路、过压、过流、过热和欠压保护电 路以及自诊断电路组合，并密封在同一绝缘外壳内的智能化电力半 导体模块，即IPM。 为了更进一步提高系统的可靠性，适应电力电子技术向高频化、小型化、模块化发展方向，有些制造商在IPM的基础上，增加一些 逆变器的功能，将逆变器电路（IC）的所有器件都以芯片形式封装 在一个模块内，成为用户专用电力模块（ASPM），使之不再有传 统引线相连，而内部连线采用超声焊、热压焊或压接方式相连，使 寄生电感降到最小，有利于装置高频化。一台7.5KW的电机变频装
微电子工艺技术 复习要点答案(完整版)
第四章晶圆制造 1．CZ法提单晶的工艺流程。说明CZ法和FZ法。比较单晶硅锭CZ、MCZ和FZ三种生长方法的优缺点。 答：1、溶硅2、引晶3、收颈4、放肩5、等径生长6、收晶。CZ法：使用射频或电阻加热线圈，置于慢速转动的石英坩埚内的高纯度电子级硅在1415度融化（需要注意的是熔硅的时间不宜过长）。将一个慢速转动的夹具的单晶硅籽晶棒逐渐降低到熔融的硅中，籽晶表面得就浸在熔融的硅中并开始融化，籽晶的温度略低于硅的熔点。当系统稳定后，将籽晶缓慢拉出，同时熔融的硅也被拉出。使其沿着籽晶晶体的方向凝固。籽晶晶体的旋转和熔化可以改善整个硅锭掺杂物的均匀性。 FZ法：即悬浮区融法。将一条长度50-100cm 的多晶硅棒垂直放在高温炉反应室。加热将多晶硅棒的低端熔化，然后把籽晶溶入已经熔化的区域。熔体将通过熔融硅的表面张力悬浮在籽晶和多晶硅棒之间，然后加热线圈缓慢升高温度将熔融硅的上方部分多晶硅棒开始熔化。此时靠近籽晶晶体一端的熔融的硅开始凝固，形成与籽晶相同的晶体结构。当加热线圈扫描整个多晶硅棒后，便将整个多晶硅棒转变成单晶硅棒。 CZ法优点：①所生长的单晶的直径较大，成本相对较低；②通过热场调整及晶转，坩埚等工艺参数的优化，可以较好的控制电阻率径向均匀性。缺点：石英坩埚内壁被熔融的硅侵蚀及石墨保温加热元件的影响，易引入氧、碳杂质，不易生长高电阻率单晶。 FZ法优点：①可重复生长，提纯单晶，单晶纯度较CZ法高。②无需坩埚、石墨托，污染少③高纯度、高电阻率、低氧、低碳④悬浮区熔法主要用于制造分离式功率元器件所需要的晶圆。缺点：直径不如CZ法，熔体与晶体界面复杂，很难得到无位错晶体，需要高纯度多晶硅棒作为原料，成本高。 MCZ：改进直拉法优点：较少温度波动，减轻溶硅与坩埚作用，降低了缺陷密度，氧含量，提高了电阻分布的均匀性 2．晶圆的制造步骤【填空】 答：1、整形处理：去掉两端，检查电阻确定单晶硅达到合适的掺杂均匀度。 2、切片 3、磨片和倒角 4、刻蚀 5、化学机械抛光 3. 列出单晶硅最常使用的两种晶向。【填空】 答：111和100. 4. 说明外延工艺的目的。说明外延硅淀积的工艺流程。 答：在单晶硅的衬底上生长一层薄的单晶层。 5. 氢离子注入键合SOI晶圆的方法 答：1、对晶圆A清洗并生成一定厚度的SO2层。2、注入一定的H形成富含H的薄膜。3、晶圆A翻转并和晶圆B键合，在热反应中晶圆A的H脱离A和B键合。4、经过CMP和晶圆清洗就形成键合SOI晶圆 6. 列出三种外延硅的原材料，三种外延硅掺杂物【填空】 7、名词解释：CZ法提拉工艺、FZ法工艺、SOI、HOT(混合晶向)、应变硅 答：CZ法：直拉单晶制造法。FZ法：悬浮区融法。SOI：在绝缘层衬底上异质外延硅获得的外延材料。HOT：使用选择性外延技术，可以在晶圆上实现110和100混合晶向材料。应变硅：通过向单晶硅施加应力，硅的晶格原子将会被拉长或者压缩不同与其通常原子的距离。 第五章热处理工艺 1. 列举IC芯片制造过程中热氧化SiO2的用途？
微电子封装技术作业(一)
第一次作业 1 写出下列缩写的英文全称和中文名称 DIP: Double In-line Package, 双列直插式组装 BGA: ball grid array, 球状矩阵排列 QFP: Quad flat Pack, 四方扁平排列 WLP: Wafer Level Package, 晶圆级封装 CSP: Chip Scale Package, 芯片级封装 LGA: Land grid array, 焊盘网格阵列 PLCC: Plastic Leaded Chip Carrier, 塑料芯片载体 SOP: Standard Operation Procedure, 标准操作程序 PGA: pin grid array, 引脚阵列封装 MCM: multiple chip module, 多片模块 SIP: System in a Package, 系统封装 COB: Chip on Board, 板上芯片 DCA: Direct Chip Attach, 芯片直接贴装，同COB MEMS: Micro-electromechanical Systems, 微电子机械系统 2 简述芯片封装实现的四种主要功能，除此之外LED封装功能。 芯片功能 （1）信号分配;(2)电源分配；（3）热耗散：使结温处于控制范围之内；（4）防护：对器件的芯片和互连进行机械、电磁、化学等方面的防护 LED器件 （2）LED器件：光转化、取光和一次配光。 3 微电子封装技术的划分层次和各层次得到的相应封装产品类别。 微电子封装技术的技术层次 第一层次：零级封装-芯片互连级（CLP） 第二层次：一级封装SCM 与MCM（Single/Multi Chip Module） 第三层次：二级封装组装成SubsystemCOB（Chip on Board）和元器件安装在基板上 第三层次：三级微电子封装，电子整机系统构建 相对应的产品如图（1）所示：

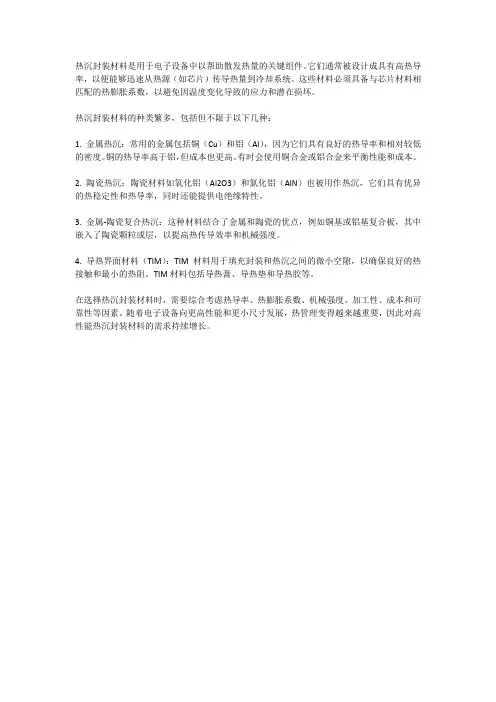

电子封装材料典型应用
电子封装材料典型应用 电子封装材料是用于承载电子元器件及其互连线，并具有良好电绝缘性能的基本材料，主要起机械支持、密封保护、信号传递、散失电子元件所产生的热量等作用，是高功率集成电路的重要组成部分。因此对于封装材料的性能要求有以下几点：具有良好的化学稳定性，导热性能好，热膨胀系数小，有较好的机械强度，便于加工，价格低廉，便于自动化生产等。然而，由于封装场合的多样化以及其所使用场合的差异性，原始的单一封装材料已经不能满足日益发展的集成电路的需要，进而出现了许多新型的封装材料，其中一些典型材料的种类及应用场合列举如下。 1、金属 金属材料早已开发成功并用于电子封装中，因其热导率和机械强度高、加工性能好，因此在封装行业得到了广泛的应用。表1为几种传统封装金属材料的一些基本特性。其中铝的热导率高、质量轻、价格低、易加工，是最常用的封装材料。但由于铝的线膨胀系数α 与Si的线膨胀系数(α1为4．1×10?6/K)和GaAs 1 的线膨胀系数(α1为5．8×10?6/K)相差较大，所以，器件工作时热循环所产生的较大热应力经常导致器件失效，铜材也存在类似的问题。Invar(镍铁合金)和Kovar(铁镍钴合金)系列合金具有非常低的线膨胀系数和良好的焊接性，但电阻很大，导热能力较差，只能作为小功率整流器的散热和连接材料。W和Mo具有与Si相近的线膨胀系数，且其导热性比Kovar合金好，故常用于半导体Si片的支撑材料。但由于W、Mo与Si的浸润性不好、可焊性差，常需要在表面镀上或涂覆特殊的Ag基合金或Ni，从而增加了工序，使材料可靠性变差，提高了成本，增加了污染。此外，W，Mo，Cu的密度较大，不宜作航空、航天材料；而且w，Mo价格昂贵，生产成本高，不适合大量使用。
先进微电子封装工艺技术
先进微电子封装工艺技术培训 培训目的： 1、详细分析集成电路封装产业发展趋势； 2、整合工程师把握最先进的IC封装工艺技术； 3、详细讲述微电子封装工艺流程及先进封装形式； 4、讲述微电子封装可靠性测试技术； 5、微电子封装与制造企业以及设计公司的关系； 6、实际案例分析。 参加对象： 1、大中专院校微电子专业教师、研究生；； 2、集成电路制造企业工程师，整机制造企业工程师； 3、微电子封装测试、失效分析、质量控制、相关软件研发、市场销售人员； 4、微电子封装工艺设计、制程和研发人员； 5、微电子封装材料和设备销售工程师及其应用的所有人员； 6、微电子封装科研机构和电子信息园区等从业人员 【主办单位】中国电子标准协会培训中心 【协办单位】深圳市威硕企业管理咨询有限公司 课程提纲（内容）： Flip Chip Technology and Low Cost Bumping Method l What is Flip Chip l Why Use Flip Chip
l Flip Chip Trend l Flip Chip Boding Technology l Why Underfill l No Flow Underfill l Other Key Issues Wafer Level Packaging l What is IC packaging? l Trend of IC packaging l Definition and Classification of CSP l What is wafer level packaging? l Overview Technology Options —Wafer level High Density Interconnections —Wafer level Integration —Wafer Level towards 3D l WLP toward 3D l Wafer level Challenges l Conclusion 讲师简介： 罗乐（Le Luo）教授 罗教授1982年于南京大学获物理学学士学位，1988年于中科院上海微系统与信息技术研究所获工学博士学位。1990年在超导研究中取得重大突破被破格晋升为副研究员，1991—199
钨铜合金主要应用
钨铜合金(Tungsten copper alloy)主要应用 钨铜合金综合了金属钨和铜的优点，其中钨熔点高(钨熔点为3410℃，铁的熔点1534℃)，密度大(钨密度为19.34g/cm3，铁的密度为7.8g/cm3)；铜导电导热性能优越，钨铜合金(成分一般范围为WCu7~WCu50)微观组织均匀、耐高温、强度高、耐电弧烧蚀、密度大；导电、导热性能适中，广泛应用于军用耐高温材料、高压开关用电工合金、电加工电极、微电子材料，做为零部件和元器件广泛应用于航天、航空、电子、电力、冶金、机械、体育器材等行业。 明二等奖，陕西中天火箭技术有限责任公司(隶属于航天四院)利用其特有的熔渗技术开发的高压开关电工合金钨铜、钼铜、铜钨碳化钨，国内市场占有率第一，其中钨铜约占70%。 1军用耐高温材料 钨铜合金在航天航空中用作导弹、火箭发动机的喷管、燃气舵、空气舵、鼻锥，主要要求是要求耐高温(3000K~5000K)、耐高温气流冲刷能力，主要利用铜在高温下挥发形成的发汗制冷作用(铜熔点1083℃)，降低钨铜表面温度，保证在高温极端条件下使用。 2 钨铜合金在高压开关128kV SF6断路器WCu/CuCr中，以及高压真空负荷开关(12kV 40.5KV 1000A)，避雷器中得到广泛应用，高压真空开关体积小，易于维护，使用范围广，能在潮湿、易燃易爆以及腐蚀的环境中使用。主要性能要求是耐电弧烧蚀、抗熔焊、截止电流小、含气量少、热电子发射能力低等。除常规宏观性能要求外，还要求气孔率，微观组织性能，故要采取特殊工艺，需真空脱气、真空熔渗等复杂工艺。
电火花加工电极早期采用铜或石墨电极，便宜但不耐烧蚀，现在基本上已被钨铜电极顶替。钨铜电极的优点是耐高温、高温强度高、耐电弧烧蚀，并且导电导热性能好，散热快。应用集中在电火花电极、电阻焊电极和高压放电管电极。电加工电极特点是品种规格繁多，批量小而总量多。作为电加工电极的钨铜材料应具有尽可能高的致密度和组织的均匀性，特别是细长的棒状、管状以及异型电极。 4微电子材料 钨铜电子封装和热沉材料，既具有钨的低膨胀特性，又具有铜的高导热特性，其热膨胀系数和导热导电性能可以通过调整钨铜的成分而加以改变，因而给钨铜提供了更广的应用范围。由于钨铜材料具有很高的耐热性和良好的导热导电性，同时又与硅片、砷化镓及陶瓷材料相匹配的热膨胀系数，故在半导体材料中得到广泛的应用。适用于与大功率器件封装材料、热沉材料、散热元件、陶瓷以及砷化镓基座等。

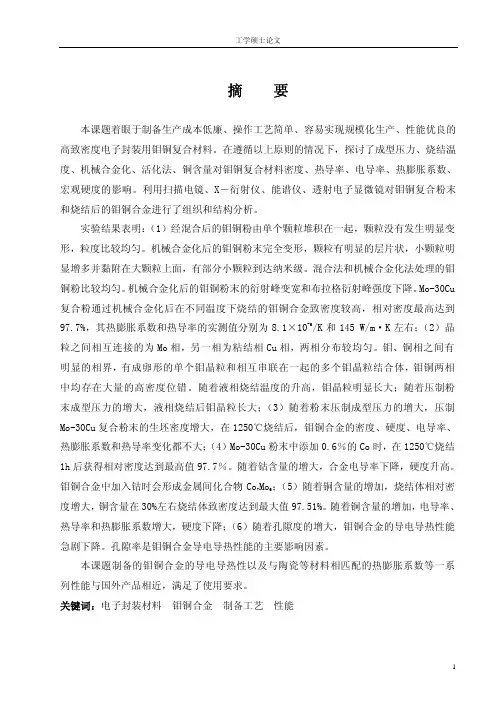

钼铜材料的开发和应用最新文件
钼铜材料的开发和应用 吕大铭(钢铁研究总院,北京100081) 摘要:本文介绍和讨论了钼铜材料的发展简况,基本性能,制取方法和应用。 关键词:钼铜材料;性能;制取;应用 THE EXPLOITATION AND APPLICATION OF Mo2Cu COMPOSITES LU Da ming(Central Iron and Steel Research Institute ,Beijing 100081 ,China) Abstract :The brief situation ,basic properties ,making process and application of Mo2Cu composites are interduced and discussed in this paper. Key words :Mo2Cu composite ;properties ;process ;application 1 国内外发展简况 本世纪60 年代,原苏联学者曾对钼铜材料作为一定膨胀系数的定膨胀合金进行过研究[1 ] ,研究合金中铜含量对材料膨胀系数的影响。70 年代,国内曾对钼铜材料作为高导热定膨胀的半导体功率管的基片进行过研制[2、3 ] ,它的导热系数高于纯钼和纯铝,而膨胀系数又低于无氧铜,其膨胀系数与陶瓷、硅等材料匹配性好。80 年代,通过在钼铜中加入少量的镍或其它元素,用作与陶瓷封接的无磁封接金属材料和弦振式压力传感器中起温度补偿作用的无磁定膨胀材料[3 ] 。但是,由于当时各方面条件的限制,这些工作没有得到很好的推广,应用对象比较单一狭窄,用量很小。80 年代后期,国外将钼铜材料作为真空开关管及开关电器中的电触头进行生产和应用,同时开发作为大规模集成电路等微电子器件中的热沉①材料。表1 给出了德国和奥地利有关公司生产的电触头用钼铜材料的牌号和主要性能[4、5 ] 。表2 列出了作为热沉材料的钼铜合金的组成及其相关的热性能[6 ] 。90 年代后,国内通过技术引进,也生产采用钼铜触头的真空开关管,以及研究热沉材料用的钼铜合金[7 ] 。 表1 德国及奥地利有关公司生产的钼铜材料牌号及性能 国别及公司牌号成分Mo Cu电导率硬度HV气体含量 德国DoDuCo公司MoCu25V 75 25 18 180 75 MoCu40V 60 40 26 140 75 奥地利plansee公司MoCu30VS 70 30 27 170±20 - MoCu40VS 60 40 30 160±20 - MoCu50VS 50 50 32 150±20 - MoCu30 70 30 26 HB140 - V 及VS 均为真空用的标志,即Vacuum(V) 及Vacuum Switch(VS) 表2 用作热沉材料的钼铜合金的组成及性能 材料成分Mo Cu 密度热膨胀系数质量热容 Mo17Cu 83 17 10. 00 6. 5 165 Mo17Cu 83 17 10. 01 7. 0 180 Mo22Cu 78 22 9. 90 7. 2 175 Mo28Cu 72 28 9. 90 7. 7 185 2 钼铜材料的特性 一种材料的特性是决定该材料在什么领域可能得到应用的重要依据,因此,在讨论钼铜材料的开发与应用时,必须认识和了解钼铜材料的特性。 钼铜材料和钨铜材料一样在组织上是由两种互不相溶的金属相所组成的假合金。因此,这种材料应该兼有组成金属两者的特性,而且可以取长补短,获得良好的综
集成电路芯片封装技术试卷
《微电子封装技术》试卷 一、填空题(每空2分,共40分) 1．狭义的集成电路芯片封装是指利用精细加工技术及，将芯片及其它要素在框架或基板上，经过布置、粘贴及固定等形成整体立体结构的工艺。 2．通常情况下，厚膜浆料的制备开始于粉末状的物质，为了确保厚膜浆料达到规定的要求，可用颗粒、固体粉末百分比含量、三个参数来表征厚膜浆料。 3．利用厚膜技术可以制作厚膜电阻，其工艺为将玻璃颗粒与颗粒相混合，然后在足够的温度/时间下进行烧结以使两者烧结在一起。 4．芯片封装常用的材料包括金属、陶瓷、玻璃、高分子等，其中封装能提供最好的封装气密性。 5．塑料封装的成型技术包括喷射成型技术、、预成型技术。 6．常见的电路板包括硬式印制电路板、、金属夹层电路板、射出成型电路板四种类型。 7. 在元器件与电路板完成焊接后，电路板表面会存在一些污染，包括非极性/非离子污染、、离子污染、不溶解/粒状污染4大类。 8. 陶瓷封装最常用的材料是氧化铝，用于陶瓷封装的无机浆料一般在其中添加玻璃粉，其目的是调整氧化铝的介电系数、，降低烧结温度。 9. 转移铸膜为塑料封装最常使用的密封工艺技术，在实施此工艺过程中最常发生的封装缺陷是现象。 10. 芯片完成封装后要进行检测，一般情况下要进行质量和两方面的检测。 11. BGA封装的最大优点是可最大限度地节约基板上的空间，BGA可分为四种类型：塑料球栅阵列、、陶瓷圆柱栅格阵列、载带球栅阵列。 12. 为了获得最佳的共晶贴装，通常在IC芯片背面镀上一层金的薄膜或在基板的芯片承载架上先植入。 13. 常见的芯片互连技术包括载带自动键合、、倒装芯片键合三种。 14. 用于制造薄膜的技术包括蒸发、溅射、电镀、。 15. 厚膜制造工艺包括丝网印刷、干燥、烧结，厚膜浆料的组分包括可挥发性组分和不挥发性组分，其中实施厚膜浆料干燥工艺的目的是去除浆料中的绝大部分。 16. 根据封装元器件的引脚分布形态，可将封装元器件分为单边引脚、双边引脚、与底部引脚四种。 17. 载带自动键合与倒装芯片键合共同的关键技术是芯片的制作工艺，这些工艺包括蒸发/溅射、电镀、置球、化学镀、激光法、移植法、叠层制作法等。 18. 厚膜浆料必须具备的两个特性，一是用于丝网印刷的浆料为具有非牛顿流变能力的粘性流体；二是由两种不同的多组分相组成，即和载体相。 19. 烧结为陶瓷基板成型的关键步骤，在烧结过程中，最常发生的现象为生胚片的现
微电子封装技术
第一章绪论 1、封装技术发展特点、趋势。（P8） 发展特点：①、微电子封装向高密度和高I/O引脚数发展，引脚由四边引出向引出向面阵列排列发展；②、微电子封装向表面安装式封装（SMP）发展，以适合表面安装技术（SMT）；③、从陶瓷封装向塑料封装发展；④、从注重发展IC芯片向先发展后道封装再发展芯片转移。 发展趋势：①、微电子封装具有的I/O引脚数将更多；②、应具有更高的电性能和热性能；③、将更轻、更薄、更小；④、将更便于安装、使用和返修；⑤、可靠性会更高；⑥、性价比会更高，而成本却更低，达到物美价廉。 2、封装的功能（P19） 电源分配、信号分配、散热通道、机械支撑和环境保护。 3、封装技术的分级（P12） 零级封装：芯片互连级。 一级封装：将一个或多个IC芯片用适宜的材料（金属、陶瓷、塑料或它们的组合）封装起来，同时在芯片的焊区与封装的外引脚间用如上三种芯片互连方法（WB、TAB、FCB）连接起来使之成为有实用功能的电子元器件或组件。 二级封转：组装。将上一级各种微电子封装产品、各种类型的元器件及板上芯片（COB）一同安装到PWB或其它基板上。 三级封装：由二级组装的各个插板或插卡再共同插装在一个更大的母板上构成的，立体组装。4、芯片粘接的方法（P12） 只将IC芯片固定安装在基板上：Au-Si合金共熔法、Pb-Sn合金片焊接法、导电胶粘接法、有机树脂基粘接法。 芯片互连技术：主要三种是引线键合（WB）、载带自动焊（TAB）和倒装焊（FCB）。早期有梁式引线结构焊接，另外还有埋置芯片互连技术。 第二章芯片互连技术（超级重点章节） 1、芯片互连技术各自特点及应用 引线键合：①、热压焊：通过加热加压力是焊区金属发生塑性形变，同时破坏压焊界面上的氧化层使压焊的金属丝和焊区金属接触面的原子间达到原子引力范围，从而使原子间产生引力达到键合。两金属界面不平整，加热加压可使上下金属相互镶嵌；加热温度高，容易使焊丝和焊区形成氧化层，容易损坏芯片并形成异质金属间化合物影响期间可靠性和寿命；由于这种焊头焊接时金属丝因变形过大而受损，焊点键合拉力小（＜0.05N/点），使用越来越少。②、超声焊：利用超声波发生器产生的能量和施加在劈刀上的压力两者结合使劈刀带动Al丝在被焊区的金属化层表明迅速摩擦，使Al丝和Al膜表面产生塑性形变来实现原子间键合。与热压焊相比能充分去除焊接界面的金属氧化层，可提高焊接质量，焊接强度高于热压焊；不需要加热，在常温下进行，因此对芯片性能无损害；可根据不同需要随时调节 键合能量，改变键合条件来焊接粗细不等的Al 丝或宽的Al带；AL-AL超声键合不产生任何化合 物，有利于器件的可靠性和长期使用寿命。③、 金丝球焊：球焊时，衬底加热，压焊时加超声。 操作方便、灵活、焊点牢固，压点面积大，又无 方向性，故可实现微机控制下的高速自动化焊接； 现代的金丝球焊机还带有超声功能，从而具有超 声焊的优点；由于是Au-Al接触超声焊，尽管加 热温度低，仍有Au-Al中间化合物生成。球焊用 于各类温度较低、功率较小的IC和中、小功率晶 体管的焊接。 载带自动焊：TAB结构轻、薄、短、小，封装高 度不足1mm；TAB的电极尺寸、电极与焊区节距均 比WB大为减小；相应可容纳更高的I/O引脚数， 提高了TAB的安装密度；TAB的引线电阻、电容 和电感均比WB小得多，这使TAB互连的LSI、VLSI 具有更优良的高速高频电性能；采用TAB互连可 对各类IC芯片进行筛选和测试，确保器件是优质 芯片，大大提高电子组装的成品率，降低电子产 品成本；TAB采用Cu箔引线，导热导电性能好， 机械强度高；TAB的键合拉力比WB高3~10倍， 可提高芯片互连的可靠性；TAB使用标准化的卷 轴长度，对芯片实行自动化多点一次焊接，同时 安装及外引线焊接可实现自动化，可进行工业化 规模生产，提高电子产品的生产效率，降低产品 成本。TAB广泛应用于电子领域，主要应用与低 成本、大规模生产的电子产品，在先进封装BGA、 CSP和3D封装中,TAB也广泛应用。 倒装焊：FCB芯片面朝下，芯片上的焊区直接与 基板上的焊区互连，因此FCB的互连线非常短， 互连产生的杂散电容、互连电阻和电感均比WB 和TAB小的多，适于高频高速的电子产品应用； FCB的芯片焊区可面阵布局，更适于搞I/O数的 LSI、VLSI芯片使用；芯片的安装互连同时进行， 大大简化了安装互连工艺，快速省时，适于使用 先进的SMT进行工业化大批量生产；不足之处如 芯片面朝下安装互连给工艺操作带来一定难度， 焊点检查困难；在芯片焊区一般要制作凸点增加 了芯片的制作工艺流程和成本；此外FCB同各材 料间的匹配产生的应力问题也需要很好地解决 等。 2、WB特点、类型、工作原理（略）、金丝球焊主 要工艺、材料（P24） 金丝球焊主要工艺数据：直径25μm的金丝焊接 强度一般为0.07~0.09N/点，压点面积为金丝直 径的2.5~3倍，焊接速度可达14点/秒以上，加 热温度一般为100℃，压焊压力一般为0.5N/点。 材料：热压焊、金丝球焊主要选用金丝，超声焊 主要用铝丝和Si-Al丝，还有少量Cu-Al丝和 Cu-Si-Al丝等。 3、TAB关键材料与技术（P29） 关键材料：基带材料、Cu箔引线材料和芯片凸点 金属材料。 关键技术：①芯片凸点制作技术②TAB载带制作 技术③载带引线与芯片凸点的内引线焊接技术和 载带外引线的焊接技术。 4、TAB内外引线焊接技术（P37） ①内引线焊接（与芯片焊区的金属互连）：芯片凸 点为Au或Ni-Au、Cu-Au等金属，载带Cu箔引线 也镀这类金属时用热压焊（焊接温度高压力大）； 载带Cu箔引线镀0.5μm厚的Pb-Sn或者芯片凸 点具有Pb-Sn时用热压再流焊（温度较低压力较 小）。 焊接过程：对位→焊接→抬起→芯片传送 焊接条件：主要由焊接温度（T）、压力（P）、时 间（t）确定，其它包括焊头平整度、平行度、焊 接时的倾斜度及界面的侵润性，凸点高度的一致 性和载带内引线厚度的一致性也影响。 T=450~500℃，P≈0.5N/点，t=0.5~1s 焊接后焊点和芯片的保护：涂覆薄薄的一层环氧 树脂。环氧树脂要求粘度低、流动性好、应力小 切Cl离子和α粒子含量小，涂覆后需经固化。 筛选测试：加热筛选在设定温度的烘箱或在具有 N2保护的设备中进行；电老化测试。 ②外引线焊接（与封装外壳引线及各类基板的金 属化层互连）：供片→冲压和焊接→回位。 5、FCB特点、优缺点（略，同1） 6、UBM含义概念、结构、相关材料（P46） UBM（凸点下金属化）：粘附层-阻挡层-导电层。 粘附层一般为数十纳米厚度的Cr、Ti、Ni等；阻 挡层为数十至数百纳米厚度的Pt、W、Pd、Mo、 Cu、Ni等；导电层金属Au、Cu、Ni、In、Pb-Sn 等。 7、凸点主要制作方法（P47—P58） 蒸发/溅射凸点制作法、电镀凸点制作法、化学镀 凸点制作法、打球（钉头）凸点制作法、置球及 模板印刷制作焊料凸点、激光凸点制作法、移置 凸点制作法、柔性凸点制作法、叠层凸点制作法、 喷射Pb-Sn焊料凸点制作法。 8、FCB技术及可靠性（P70—P75） 热压FCB可靠性、C4技术可靠性、环氧树脂光固 化FCB可靠性、各向异性导电胶FCB可靠性、柔 性凸点FCB可靠性 9、C4焊接技术特点（P61） C4技术，再流FCB法即可控塌陷芯片连接特点： ①、C4除具有一般凸点芯片FCB优点外还可整个 芯片面阵分布，再流时能弥补基板的凹凸不平或 扭曲等；②、C4芯片凸点采用高熔点焊料，倒装 再流焊时C4凸点不变形，只有低熔点的焊料熔 化，这就可以弥补PWB基板的缺陷产生的焊接不 均匀问题；③、倒装焊时Pb-Sn焊料熔化再流时 较高的表面张力会产生“自对准”效果，这使对 C4芯片倒装焊时的对准精度要求大为宽松。 10、底封胶作用（P67） 保护芯片免受环境如湿气、离子等污染，利于芯
