铝合金模板专项施工方案

*************铝合金模板施工方案铝合金模板专项施工方案一、编制依据《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工模板安全技术规范》（JGJ162-2008）中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；二、工程概况工程概况表工程名称*************73#楼工程地点建设单位设计单位监理单位施工单位南京**********73栋，塔楼标准层层高，塔楼标准层（3层墙柱4层梁板至30层墙柱31层梁板）的梁、板、柱、墙模板拟采用铝合金模板系统。

该铝合金模板系统为铝框组合模板，铝合金模板系统具有模板安装、拆模施工方便，平整度、垂直度、砼成型基本可达到清水模板砼效果。

模板周转次数可达120多次。

铝合金模板系统是建设部推广的节能、环保产品。

相对于传统作业的胶合模板，铝合金模板具有以下的特点：1、利于环保，节约木材，保护森林2、模板可多次再利用，良好的表面成形3、尺寸误差最小4、杂物较少，易于堆放5、施工产生的垃圾少，利于文明施工三、施工难点及施工流程（一）施工难点1、本系统属于新型工艺材料代替传统的作业方法，施工的重点在于确保模板架体的强度、刚度和稳定性。

2、合理选用支撑体系，保证结构施工安全。

3、严格控制施工荷载，确证结构处于受控状态。

4、严格控制拆模时间，保证混凝土的成型质量。

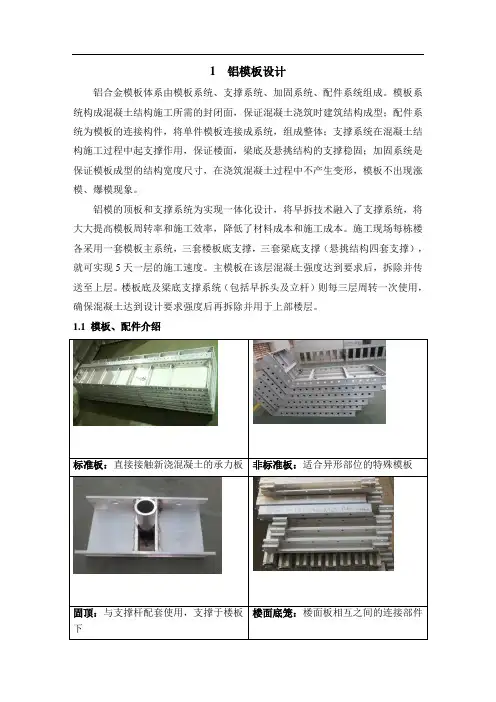

（二）铝合金模板的主要构造楼面系统结构主要包括楼面板，楼面龙骨，转角型材和支顶。

墙身系统结构主要包括墙身板，穿墙螺丝，钢背楞，K架板。

铝型材（型号6063）；钢背楞（Q235）楼面板梁侧板梁底模板支撑转角楼面板H梁楼板标准连接节点H+3000（三）、施工流程放墙柱位线→标高抄平→安装墙柱模板→安装梁模板→安装楼板模板→检查垂直度→检查平整度→检查销子是否正确地楔入→移交绑扎钢筋→墙柱加固→混凝土浇筑 四、组织机构为了使用工作有序开展，项目部管理人员应认真落实工作主要职责，使得管理到位、分工明确、目标统一。

施工组织机构及其管理职责五、各种资源组织计划及进度计划（一）、劳动力需用量1、73栋施工人员计划40人。

（二）、材料需用量计划材料供应，是保证工期与质量的最关键的一环。

做好材料供应，主要应抓好以下几个方面：1、采购及时：材料部门收到月材料需用计划后，及时编制采购计划，报项目经理审批后交采购员及时采购，按照施工进度计划的要求，及时组织材料的采购，进场工作，避免在施工中出现停工待料的情况。

2、严格把关：采购人员应把好第一道关，材料应有合格证明，严禁次品或不合格材料进场。

材料进场时，工地质量部门须组织认真的抽查、复检工作。

建立材料员、质量员、工地施工人员层层把关的检验制度，使材料合格率达到100％，不合格材料坚决不运进施工现场。

为保证工程质量，在材料品种的选择特别是在一些主材料方面，必须经过考察与比较，采用目前应用广泛的优良品种。

主要材料计划表3、模板的配套（1）模板主系统为一套；（2）楼板底、梁底支撑为三套；（三）施工进度计划按施工三层墙柱四层梁板开始，具体计划如下：说明：a、如施工楼层遇到悬挑外架施工悬挑型钢楼层时，需增加相应的施工工期。

b、其他因停电、恶劣天气等需延误的工期不计算在内。

六、施工准备（一）技术准备1、根据工程结构形式、合同工期要求，对塔楼施工部位进行设计，编写操作工艺要求及注意事项。

2、模板备料：按照模板设计图进行材料准备。

3、根据模板设计要求，向班组进行安全、技术交底。

4、测量放线：楼面砼浇注完成后，投测主要控制线，所有柱边线全部在楼面上放出，楼层标高线引测在柱钢筋对角线上或钢管立杆上；模板安装前，必须复核楼层的标高及主要控制轴线。

（二）作业条件1、模板安装前，必须涂刷脱模剂。

2、楼层主要控制轴线及标高点引测已完成，并通过复核。

3、墙、柱钢筋绑扎完毕，水电管及预埋件已安装，并通过验收。

七、模板的安装（一）安装模板初始安装模板时，可把50mm x 18mm的木条用钉子固定在混凝土面上直到外角模内侧，以保证模板安装对准放样线。

所有模板都是从角部开始安装，这样可使模板保持侧向稳定。

安装模板之前，需保证所有模板接触面及边缘部已进行清理和涂油。

当角部稳定和内角模按放样线定位后继续安装整面墙模。

为了拆除方便，墙模与内角模连接时销子的头部应尽可能的在内角模内部。

封闭模板之前，需在墙模连接件上预先外套PVC 管，同时要保证套管与墙两边模板面接触位置要准确，以便浇注混凝土后能收回对拉螺丝。

当外墙出现偏差时，必须尽快调整至正确位置，这只需将外墙模在一个平面内轻微倾斜，如果有两个方向发生垂直偏差，则要调整两层以上，一层调整一个方向。

不要尝试通过单边提升来调整模板的对齐。

（二）墙柱板的安装安装墙柱模板有两种方法，即“双模”及“单模”安装。

外围墙体和大面积区域通常采用双模法安装，中间间墙等小面积区域采用单模法安装。

1、在“双模安装”方法，即成对的模板先用对拉螺丝和销子连接，后一组模板用销子、楔子与前一组相连。

其优点：(1)没有重复性工作；(2)两个装配工可以始终在墙模板两边交流，避免了盲目操作。

2、单模安装较之双模安装的优点：(1)单边模板闭合成方形空间，有错误时，调整单面模板比调整双面模板要方便。

(2)如果钢筋挡住对拉螺丝，因为可以看见，所以易于纠正，从而不耽误模板安装。

(3)当模板封闭时，能够第一时间开始楼板模的安装。

要特别注意电梯井处，因为其四周的模板必须正确地安装在下层的平模外围护板上，保证平模外围护板水平以不影响电梯井的垂直度。

然而，对面与它配合的模板所在的混凝土可能不平，如果有的地方混凝土太高，则它可能影响电梯井四边的校准所以必须铲除超出允许的水平范围。

必须确保砼特别是钢筋不因过量或疏忽使用脱模剂而造成污染。

墙的端部和门洞开口处模板应用木条定位在混凝土板上，墙模板需要用穿线保持直线并且用木板定位在混凝土地板以挤紧其底部；进行这些操作时，也需要用铅垂检查门洞开口部的垂直度，如有可能，门洞处安装定位工具。

墙柱模板的传递及安装用钢筋头固定转角位置电梯井墙模板的安装楼层墙模板的安装（三）安装板模安装墙顶边模和梁角模之前，在构件与砼接触面处涂脱模剂。

墙顶边模和边角模与墙模板连接时，应从上部插入销子以防止浇筑期间销子脱落。

安装完墙顶边模，即可在角部开始安装板模，必须保证接触边已涂脱模剂。

在大多数情况下，板梁用于支撑板模。

可预先按板模布置图组装板支撑梁。

用132mm 销子和350mm 的梁模连接件将板梁组合件中的DP 同相邻的两个板支撑梁连接起来。

把支撑杆朝横梁方向安装在预先安装好的横梁组件上，当拆除支撑杆时这可保护其底部。

用支撑杆提升横梁到适当位置。

通过已在角部安装好的板模端部，用销子将梁和板模连接。

保证安装之前板支撑梁边框已涂脱模剂。

每排第一块模板已与墙顶边模和支撑梁连接。

第二块模板只需与第一块板模相连，（通常两套销子就够了）。

第二块模板不与横梁相连是为了放置同一排的第三块模板时有足够的调整范围，把第三块模板和第二块模板联接上后，把第二块模板固定在横梁上。

用同样的方法放置这一排剩下的模板。

可以同时安装许多排，铺设钢筋之前在顶板模面上完成涂油工作。

顶板安装完成以后，应检查全部模板面的标高，如果需要调整则可在支撑杆底部加垫块调整水平度。

梁板模板的安装楼板龙骨安装楼板模板的安装（四）安装平模外围护板在有连续垂直模板的地方，如电梯井、外墙面等，用平模外围护板将楼板围成封闭的一周并且作为上一层垂直模板的连接组件。

第一层浇注混凝土以后，二层平模外围护板都是必须安装的，一个用以固定在前一层未拆的模板上，另一个固定在墙模的上部围成楼板的四周。

浇筑完混凝土后保留上部平模外围护板，作为下层墙模的起始点。

平模外围护板与墙模板连接：安装平模外围板之前确保已进行完清洁和涂油工作。

在浇筑期间为了防止销子脱落，销子必须从墙模下边框向下插入到平模外围护板的上边框。

平模外围护板上开26mm x 的长形孔，浇筑之前，将M16的低碳螺栓安装在紧靠槽底部位置，这些螺栓将锚固在凝固的砼里。

浇筑后，如果需要可以调整螺栓来调节平模外围护板的水平度，这也可以控制模板的垂直度。

外围护板的螺栓预埋平模外围护板的定位：用吊线来检查平模外围护板的定位：直的平模外围护板可以保证下一层墙模的直线度。

对齐平模外围护板方法：用带PVC 套管的横拉杆固定坚直钢楞，且以后用于安装工作台。

在两个平模外围护板的交接处，利用（固定在护板下冀缘的上部）以保证连接处平齐。

阳台吊模的安装飘窗反梁吊模的安装水电预留洞口安装（五）浇筑混凝土前需检查的项目(1)所有模板应清洁且涂有合格脱模剂。

(2)确保墙模按放样线安装。

(3)检查全部开口处尺寸是否正确并无扭曲变形。

(4)检查全部水平模（顶模和梁底模）是水平的。

(5)保证板底和梁底支撑杆是垂直的，并且支撑杆没有垂直方向上的松动。

(6)检查墙模和柱模的背楞和斜支撑是否正确。

(7)检查对拉螺丝、销子、楔子保持原位且牢固。

(8)把剩余材料及其它物件清理出浇筑区。

(9)确保悬挂工作平台支撑架可靠固定在混凝土结构上。

（六）混凝土浇筑期间的维护工作混凝土浇筑期间至少要有两名操作工随时待命于正在浇筑的墙两边检查销子、楔子及对拉螺丝的连接情况。

销子、楔子或对拉螺丝滑落会导致模板的移位和模板的损坏，受到这些影响的区域需要在拆除模板后修补。

1、浇筑期间注意事项：(a)由于振动引起销子/楔子脱落。

(b)由于振动引起横梁/平模支撑头相邻区域的下降滑移。

(c)保证特殊区域全部的支撑完好，特别是墙模、柱模、梁模及其支撑不能移位。

(d)窗口开口处等位置混凝土有无溢出。

八、模板的拆除（一）根据本工程的进度要求，就按如下所示时间来拆除各部位模板：1、12小时后拆除梁侧模、墙模和柱模（非承重）2、36小时后拆除板底模（支撑不拆）3、10天后拆除板底支撑（非承重）4、36小时后拆除梁底模（支撑不拆）5、14天后拆除梁底支撑（非承重）6、25天后拆除悬挑2米的悬臂底支撑。

（二）拆除墙模板根据工程项目的具体情况决定拆模时间，一般情况下12小时后可以拆除墙摸。

1、拆除墙模之前保证以下部分已拆除：(a)所有钉在混凝土板上的垫木；(b)横撑；(c)坚直钢楞；(d)所有模板上的销子和楔子都已拆除。

(e)在外部和中空区域拆除销子和楔子时要特别注意安全问题。

另外在拆模期间必须重视收集材料，将大量的销子和楔子回收。

拆模时尽可能的着手抽取对拉螺丝的工作，如果拆除早，只需要很小力量和很少的时间。
