MRI常见伪影
医学影像的常见伪影及解决方案
医学影像的常见伪影及解决方案医学影像在现代医疗中起着至关重要的作用，它们提供了医生们诊断和治疗疾病的关键信息。
然而，医学影像中常常出现一些伪影，这些伪影可能会对医生的判断产生干扰。
本文将介绍一些常见的医学影像伪影，并提供相应的解决方案。
首先，我们来讨论一下伪影的定义。
伪影是指在医学影像中出现的与真实解剖结构或病变无关的图像特征。
伪影的出现可能是由于多种原因引起的，包括设备问题、操作技术、患者因素等。
了解这些伪影的来源和解决方案对于正确解读医学影像至关重要。
一种常见的伪影是伪影运动。
这种伪影通常出现在CT或MRI图像中，由于患者的呼吸或心跳等生理运动引起。
解决这个问题的方法是通过使用呼吸抑制技术或运动校正算法来减少伪影的影响。
例如，在呼吸运动伪影较严重的情况下，可以要求患者屏住呼吸或使用呼吸控制装置来减少伪影的出现。
另一个常见的伪影是金属伪影。
金属伪影通常出现在X射线或CT图像中，由于金属物体（如人工关节或牙齿修复物）的存在而产生。
这些金属物体会吸收或散射射线，导致周围组织的伪影。
解决金属伪影的方法之一是通过使用金属伪影抑制算法来减少伪影的影响。
这些算法可以通过将金属区域的像素值替换为周围组织的平均值或通过数学模型来估计金属伪影的位置和形状。
此外，还有一种常见的伪影是伪影部分容积效应。
这种伪影通常出现在CT图像中，由于扫描过程中注射剂量不均匀或造成的图像模糊。
解决部分容积效应的方法之一是通过使用更高的注射剂量或改变扫描参数来减少伪影的影响。
此外，还可以使用重建算法来校正部分容积效应，这些算法可以通过估计每个像素的真实CT 值来减少伪影的影响。
除了上述提到的伪影，还有一些其他常见的伪影，如伪影伪影、伪影伪影和伪影伪影。
这些伪影通常是由于设备故障、图像处理算法或操作技术不当引起的。
解决这些伪影的方法包括检查设备的质量控制、使用更先进的图像处理算法和提供培训和教育来改善操作技术。
综上所述，医学影像中的伪影是不可避免的，但通过了解伪影的来源和相应的解决方案，我们可以减少其对医生判断的干扰。

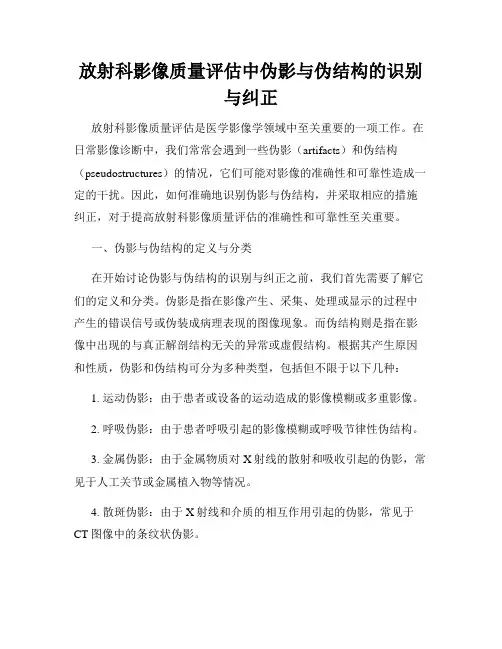

放射科影像质量评估中伪影与伪结构的识别与纠正
放射科影像质量评估中伪影与伪结构的识别与纠正放射科影像质量评估是医学影像学领域中至关重要的一项工作。
在日常影像诊断中，我们常常会遇到一些伪影（artifacts）和伪结构（pseudostructures）的情况，它们可能对影像的准确性和可靠性造成一定的干扰。
因此，如何准确地识别伪影与伪结构，并采取相应的措施纠正，对于提高放射科影像质量评估的准确性和可靠性至关重要。
一、伪影与伪结构的定义与分类在开始讨论伪影与伪结构的识别与纠正之前，我们首先需要了解它们的定义和分类。
伪影是指在影像产生、采集、处理或显示的过程中产生的错误信号或伪装成病理表现的图像现象。
而伪结构则是指在影像中出现的与真正解剖结构无关的异常或虚假结构。
根据其产生原因和性质，伪影和伪结构可分为多种类型，包括但不限于以下几种：1. 运动伪影：由于患者或设备的运动造成的影像模糊或多重影像。
2. 呼吸伪影：由于患者呼吸引起的影像模糊或呼吸节律性伪结构。
3. 金属伪影：由于金属物质对X射线的散射和吸收引起的伪影，常见于人工关节或金属植入物等情况。
4. 散斑伪影：由于X射线和介质的相互作用引起的伪影，常见于CT图像中的条纹状伪影。
5. 伪病灶：由于伪影或伪结构的存在，使得图像上出现类似病灶的结构，容易被误诊为真正的病理。
二、伪影与伪结构的识别准确地识别伪影与伪结构是解决这一问题的第一步。
在实际工作中，放射科医生和技师需要具备一定的经验和观察力来判断影像中是否存在伪影或伪结构。
以下是一些常见的识别方法和技巧：1. 仔细观察影像：放射科医生和技师应该仔细观察影像的细节，寻找可能存在的伪影或伪结构，例如异常边缘、模糊不清的结构等。
2. 对比不同影像：对比不同序列或不同时间段的影像可以帮助识别伪影或伪结构。
真正的解剖结构在不同影像中应该是一致的，而伪影或伪结构则可能会在某些影像中出现不同的表现。
3. 查看重建图像：对于CT或MRI等需要重建的影像，放射科医生和技师应该查看不同方位或不同层面的重建图像，以排除或确认存在的伪影或伪结构。
MRI检查常见伪影的产生机制及解决措施
MRI检查常见伪影的产生机制及解决措施作者：何卫红方向军陈伟来源：《中国医药导报》2011年第35期[摘要] 目的：研究磁共振成像中常见伪影的产生原因与抑制方法，以减少MRI检查时产生的伪影，提高图像质量，为临床提供良好的影像资料。
方法：收集我院168例患者不同类型和不同程度MRI图像伪影病例，进行系统性分析，其中，四肢扫描17例，脊柱扫描37例，头颈部扫描71例，腹部扫描43例。
结果：卷褶伪影36例，占21.4%；容积效应伪影10例，占5.9%；化学位移伪影12例，占7.2%；运动伪影66例，占39.2%；磁化率伪影及金属伪影24例，占14.3%；交叉伪影9例，占5.4%；截断伪影11例，占6.6%。
结论：了解各种伪影产生的机制，利用各种有效技术抑制或消除图像伪影，对提高图像质量和提高诊断率具有重要意义。
[关键词] 磁共振成像；伪影[中图分类号] R445.2 [文献标识码] B [文章编号] 1673-7210（2011）12（b）-104-03Discussion of formation mechanism and solutions of artifacts commonly seen in magnetic resonance imaging examinationHE Weihong1, FANG Xiangjun1, CHEN Wei21.Department of Radiology, the Second Hospital Affiliated to Nanhua University, Hu′nan Province, Hengyang 421001, China;2. Department of Radiology, Xiangya Hospital of Central South University, Hu′nan Province, Changsha 410008, China[Abstract] Objective: To reduce the artifacts generated in magnetic resonance imaging (MRI) examination, improve the image quality and provide good image data for clinical use by studying the generation reasons and suppression methods of artifacts commonly seen in MRI examination. Methods: Medical records with different types and varying degrees of MR image artifacts of 168 patients of our hospital were collected for systematic analysis, of which 17 cases were limbs scan, 37 cases were spine scan, 71 cases were head and neck scan and 43 cases were abdomen scan. Results: There were 36 cases of folded artifacts, accounting for 2.4%, 10 cases of volume effect artifacts, accounting for 5.9%, 12 cases of chemical shift artifacts, accounting for 7.2%, 66 cases of motion artifacts, accounting for 39.2%, 24 cases of magnetic susceptibility artifacts, accounting for 4.3%, 9 cases of cross artifacts, accounting for 5.4% and 11 cases of truncation artifacts, accounting for 6.6%. Conclusion: Understanding the generation mechanism of various artifacts and using various effective techniques to suppress or eliminate image artifacts are of important significance to improve the image quality and the diagnostic rate.[Key words] Magnetic resonance imaging; Artifacts随着磁共振（MRI）临床应用的普及，高质量的MRI影像对疾病的诊断价值显得更加重要。
MRI常见伪影及其定制化讲解
MRI常见伪影及其定制化讲解在磁共振成像（MRI）中，伪影是指不应存在的图像扭曲或伪影。
这些伪影可以降低图像质量，影响诊断准确性。
本文将定制化讲解MRI中常见的七种伪影，包括运动伪影、截断伪影、化学位移伪影、磁敏感伪影、卷褶伪影、失真伪影和交叉成像伪影。
1.运动伪影运动伪影是由于扫描过程中患者或扫描设备移动而产生的。
为了减少运动伪影，可以采取以下措施：•嘱咐患者扫描过程中保持静止，对于无法配合的患者可采取适当的固定措施。
•采用快速扫描序列，缩短扫描时间，从而降低运动伪影的发生率。
•在扫描前对患者进行呼吸训练，使其适应扫描过程。
2.截断伪影截断伪影是由于信号被截断而产生的。
在MRI中，当信号强度低于预设阈值时，会被截断为零，从而导致图像中出现黑色区域。
为了减少截断伪影，可以采取以下措施：•适当调整图像重建的阈值，使其更适应实际的信号分布。
•采用饱和带技术，将信号强度过高的区域进行饱和处理，从而避免截断伪影的产生。
3.化学位移伪影化学位移伪影是由于原子核在磁场中的微小移动而产生的。
这种微小移动会导致图像中像素位置的偏移，从而产生伪影。
为了减少化学位移伪影，可以采取以下措施：•使用校准线圈来校正磁场不均匀性。
•采用傅里叶变换技术对图像进行校正，抵消化学位移伪影的影响。
4.磁敏感伪影磁敏感伪影是由于组织对磁场的敏感度不同而产生的。
在MRI中，磁敏感差异会导致图像失真和变形。
为了减少磁敏感伪影，可以采取以下措施：•在扫描前对患者进行适当的固定，避免磁场敏感度差异的影响。
•采用快速扫描序列，缩短扫描时间，从而降低磁敏感伪影的发生率。
•采用校正算法对图像进行校正，抵消磁敏感伪影的影响。
5.卷褶伪影卷褶伪影是由于信号重叠而产生的。
在MRI中，相邻组织的信号会相互干扰，导致图像中出现虚假轮廓和纹理。
为了减少卷褶伪影，可以采取以下措施：•在扫描前对患者进行适当的固定，避免组织间的相对移动。
•采用傅里叶变换技术对图像进行重建，消除信号重叠的影响。
MRI 第九节
结 束
• (5)流动补偿技术：用于消除沿梯度场流动的质子产生 的相位重影，该方法使流动质子产生亮信号，对层面 中慢速层流补偿效果最好，常用于T2WI和T2*WI的序列 中。由于搏动的动脉血流速度不如静脉血流稳定，因 而补偿效果不如静脉血流。流动补偿技术对紊流、垂 直进入成像层面的快速血流补偿效果差。 • （6）增加脉冲的激励次数：通过平均减少伪影。 • （7）使病人保持静止：对自主性运动，尽量使病人舒 适地躺在检查床上，可用垫子或带子进行固定，检查 前应对病人详细介绍检查过程，解释可能遇到的问题 （如磁体内的噪声），躁动病人可给予镇静剂。另外， 根据病人具体情况和检查目的正确选择成像序列和参 数，对合作欠佳的病人应缩短扫描时间。
卷 折 伪 影
• 2.补偿技术 根据产生的原因可选用不同的补偿方 法。 • (1)扩大FOV：使所有产生信号的解剖结构均被包括 在FOV内，即可完全消除包裹伪影。但扩大FOV将使 空间分辨力下降。 • (2)其它方法：①去频率包裹，通过数字化的RF脉 冲，将频率编码方向上FOV外的信号从回波中滤过 掉。大多数系统均具有该功能；②去相位包裹，在 相位编码方向上扩大FOV，并增加相位编码次数， 以补偿扩大FOV后所致的空间分辨力下降。 • （3）改变相位编码方向：将解剖部位最小直径或 不重要的位置方向置于相位编码方向。 • （4）使用预置饱和技术：抑制FOV以外不需要的解 剖结构。
• 4.倒置伪影 重建时真实数据和成像数据两个 通道失去平衡，出现在一个频道上所致。重新 进行图像重建可能会消除。 • 5.剪切伪影 不正确的RF衰减器校准，无论衰 减器设置得太低，还是RF信号饱和了RF放大器 均会产生此伪影。解决方法是再校准，再扫描。 • MRI的伪影主要来自设备、运动和金属异物三 个方面，当出现的伪影不能抑制，无法解释时 应尽快通知制造商对MR产生原因 化学位移伪影是由人体内水的氢 质子与脂肪氢质子的进动频率不同（因为脂肪 中的氢与碳相连，而水中的氢与氧相连），脂 肪中的质子进动频率慢于水中的质子。两者进 动频率上的差异与主磁场场强成正比。因此在 低场强设备这种差异不显著，而在高场强设备 则显著。在场强1.5T，接收带宽为±16kHz， 频率编码次数为256时，则FOV频率编码方向上 每一像素的频率宽度为125Hz；由于脂肪中的 质子与水中的质子进动频率相差220Hz，使同 一体素内彼此相邻的脂肪和水在影像上信号位 置彼此分离，发生1.76个像素距离的移位，即 化学位移伪影。
MRI常见伪影分析与对策
MRI常见伪影分析与对策MRI（Magnetic Resonance Imaging）是一种通过利用磁共振现象来获取人体或动物体内部结构和功能信息的影像技术。
然而，在MRI图像中常常会出现一些伪影，这些伪影可能会对诊断结果产生干扰。
因此，对常见的MRI伪影进行分析并制定相应的对策非常重要。
1. 磁化传递伪影（Magnetization Transfer Effects）磁化传递伪影是由于组织之间的磁化传递所引起的，会导致图像的对比度降低。
对策可以使用磁化恢复序列，其中包括短时间反转恢复（STIR）和反转恢复（IR），以改善对比度。
2. 金属伪影（Metallic Artifacts）金属伪影主要是由于患者体内植入金属物体（如人工关节或牙填充物）所引起的。
这些金属物体会产生局部磁性畸变，导致伪影的产生。
对策可以使用短暂瞬时回波（STE）序列或化学抑制技术来减少或抑制金属伪影。
3. 运动伪影（Motion Artifacts）运动伪影是由于患者的呼吸、心跳或其他运动而引起的图像模糊或变形。
减少运动伪影的方法包括使用呼吸抑制技术、绑定患者以减少运动、延长扫描时间以获得清晰的图像等。
4. 化学位移伪影（Chemical Shift Artifacts）化学位移伪影是由于不同物质具有不同的磁共振频率而引起的。
这种伪影通常出现在脂肪和水之间的界面上，导致界面区域的图像模糊。
对策可以使用相移技术来减少化学位移伪影。
5. 波纹伪影（Aliasing Artifacts）波纹伪影是由于采样不足或持有时间不足而引起的，导致图像中出现波纹状伪影。
对策可以增加采样频率或使用平行成像技术来减少波纹伪影。
6. 部分饱和伪影（Partial Volume Artifacts）部分饱和伪影是由于扫描平面并未完全覆盖目标组织而引起的，导致图像中出现部分饱和的区域。
对策可以使用多个扫描平面或利用局部放大技术来减少部分饱和伪影。
总之，对常见的MRI伪影进行分析并制定相应的对策可以提高MRI图像质量，减少对诊断结果的干扰。
磁化率伪影机制-概述说明以及解释
磁化率伪影机制-概述说明以及解释1.引言1.1 概述磁化率伪影是磁共振成像中一种常见的图像伪影现象。
在磁共振成像过程中，我们通过对被检体施加恒定磁场并加以调制的射频脉冲来产生磁共振信号，进而获取图像信息。
然而，在实际应用中，我们常常会遇到一些图像异常的情况，其中之一就是磁化率伪影。
磁化率伪影是由于组织间磁化率不匹配所导致的图像伪影，其机制来源于不同组织间的磁化率差异。
磁化率是物质的磁化程度与外加磁场的关系，它是描述物质响应外加磁场的能力的一个重要物理参数。
在磁共振成像中，我们将被检体置于强磁场中，不同组织的磁化率会因其成分和微观结构的差异而有所不同。
当存在磁化率不匹配的情况时，不同组织的磁化率在磁场中会产生不同的局部磁场强度。
这些局部磁场的差异会导致MR信号相位的变化，进而在图像中出现明显的伪影。
磁化率伪影通常呈现为图像中亮或暗的条状或斑点状信号，严重时可能会干扰医生对图像的解读和诊断。
磁化率伪影虽然在临床应用中可能带来一定的干扰，但也可以通过合理的注意和处理来减轻其影响。
同时，磁化率伪影的产生机制也为我们提供了一定的启示，帮助我们更好地理解磁共振成像中组织的磁化特性，从而进一步优化成像技术和提升影像质量。
本文将对磁化率伪影的产生机制、影响和应用进行详细的探讨，并总结磁化率伪影机制的相关内容。
此外，我们还将从磁共振成像的角度出发，探讨磁化率伪影对成像的启示，并展望未来的研究方向。
通过深入研究和理解磁化率伪影的机制，我们有望为磁共振成像技术的进一步发展和临床应用提供有益的参考和指导。
1.2文章结构文章结构部分应包括以下内容：文章结构的目的是为读者提供一个清晰的导读，使读者能够了解整篇文章的框架和内容安排。
本文将按照以下结构进行讨论：第一部分是引言。
该部分首先提供了对磁化率伪影机制的概述，包括其定义和意义。
接着介绍了本文的结构，即各个部分的内容安排。
最后，解释本文的目的，即探讨磁化率伪影机制的产生、影响和应用。
轻松掌握各种磁共振伪影（必点收藏）
轻松掌握各种磁共振伪影（必点收藏）与其他医学影像技术相比，MRI是出现伪影最多的一种影像技术。
所谓伪影是指在磁共振扫描或信息处理过程中，由于某种或几种原因出现了一些人体本身不存在的图像信息，可以表现为图像变形、重叠、缺失、模糊等，致使图像质量下降的影像，也称假影或鬼影（ghost）。
识别和设法消除/减小这些伪影非常造重要，从而也要求我们对MRI的物理原理和基本硬件构造有所了解。
MRI图像中每个点的信息，都由频率和相位编码决定。
当接收信息的频率和相位编码受到外界干扰时，将导致图像伪影的出现。
1、卷褶伪影原因：扫描视野FOV小于解剖结构，则会发生“卷折”伪影，表现为一侧FOV之外的图像卷折到对侧FOV之内。
原理：射频接收装置，不能识别带宽以外的频率，任何超出范围外的频率将同带宽内的一个频率相“混叠”。
卷折总发生在相位编码FOV方向，因为频率编码方向默认使用两倍FOV大小的频率编码。
卷褶伪影具有以下特点：由于FOV小于受检部位所致；常出现在相位编码方向上；表现为FOV外一侧的组织信号卷褶并重叠到图像另一侧。
分类：•2D卷折•3D卷折对策：•增大扫描视野FOV•改变频率编码方向•添加FOV之外的饱和带•3D卷折，自动删除最上下的图像2、化学位移伪影原因：水和脂肪中的氢质子以稍微不同的共振频率进动，在梯度场内，所有的氢质子被激励后，脂肪氢质子信号来源的位置将会被错误记录。
水内的质子相对向更高频率编码方向运动，而脂肪则相反。
化学位移导致在较低频率发生重叠，而较高频率处信号衰减。
分类：•I类化学位移•II类化学位移对策：•增加接收带宽•添加脂肪抑制•增加图像分辨率•水脂分离成像技术I类化学位移II类化学位移3、截断伪影原因：截断伪影是由于数据采集不足所致，在空间分辨力较低的图像比较明显。
在图像中高、低信号差别大的两个组织的界面，如颅骨与脑表面、脂肪与肌肉界面等会产生信号振荡，出现环形黑白条纹，此即截断伪影。
像素尺寸越大，包括的组织结构就越多，相邻像素间所产生的截断差别越大，就可能出现肉眼可见的明暗相间的条带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FOV = 34x26
ASSET, 一个通道坏
化学位移伪影
图像上表现为频率编码方 向上，较低频率的方向出现一条 亮带（叠加），而较高频率的方 向出现一条暗带（衰减）。 脂肪与水中氢质子进动频 率的差异。 升高频率编码带宽、降低 空间分辨率、使用脂肪抑制、延 长TE。
截断伪影
图像上表现为多条同中心的弧线状低信 号影，可见的明暗相间的条带。 在两种信号强度差别很大的组织间产生。 数字图像像素不能无限小，导致图像与实际解 剖存在差异（阶梯状信号的强度变化）。图像 的空间分辨力较低（即像素较大）。 增加图像空间分辨力。增加采集时间降 低带宽。
序列参数设置
振
关
伪
影 分
环 境
射频泄漏、干扰
类
相
运动的金属
关
突然的温度改变
患
自主或非自主运动Βιβλιοθήκη 者金属或铁磁性物品
相 关
解剖相关差异
射频馈通 射频噪声 涡流 非线性 几何变形
卷褶伪影 化学位移 截断伪影 部分容积 细线伪影
拉链伪影 灯芯绒伪影
运动伪影 金属伪影 磁敏感性伪影
请工程师检修
优化序列参数
排除干扰因素
运动伪影
随机运动：图像较模糊， 也可能在相位编码方向得到很多 平行条带。 患者者制动、镇静、止痛； 呼吸补偿；6-542低张；更快速 的扫描序列；风车技术。
磁敏感伪影
图像上表现为组织-空气和组 织-脂肪界面（包括副鼻窦、颅底、 蝶鞍等部位）出现异常信号。 不同磁化率物质的交界面，磁 化率不同会导致局部磁场环境的变 形，造成自旋失相位，产生信号损 失或错误描述。常出现在磁化率差 异较大的两种界面。 均场；缩短回波时间；用自旋 回波代替梯度回波和平面回波；增 加频率编码梯度场强度；增大矩阵； 减小人为的磁化界面。
拉链伪影
图像上表现为沿相位编码 方向排列的“拉链状”伪影。 属于射频噪声（不需要的 外界无线电频率的噪声）。 去除监护装置，关紧扫描 间的门；报修工程师。
灯芯绒伪影
图像上表现为覆盖整个图 像的“棘刺状”伪影。可为单一 方向，也可为多个方向相交排列。 磁体间内存在放电辐射。 关闭或封闭放电辐射源，查 看有无松动的金属物。
细线伪影
图像上表现为图像的局部 较细小的伪影。 来源于射频脉冲的受激回 波对图像采集的第一个回波产生 干扰。 采用真正的偶数NEX。
运动伪影
周期性运动：伪影出现在 相位方向，信号可高可低，等距 地出现。脑脊液流动形成假病灶。 空间预置饱和；增大TR； 增加激励次数；增大伪影间间隔 （增大采集时间）；心电、呼吸 门控；改变编码方向。
并行采集伪影
图像上表现为图像中心类似卷褶伪 影，呈条带状，信噪比明显降低。
并行采集K空间时，在相位方向上 FOV = 26x20
隔行采集。每一个线圈单元采集一半的 相位方向的信息，存在明显的相位卷褶， 需要利用线圈敏感性数据重建图像并去 掉卷褶。参考扫描的信息与采集的信息 不匹配将导致伪影出现。 调整参考扫描范围；参考扫描与信 息采集屏气一致；对齐线圈位置；增大 FOV。
所谓磁共振伪影，是指在磁共振扫描 或信息处理过程中，由于某一种或几种原 因出现了一些被检体本身不存在的、致使 图像质量下降的影像，不能正确反映解剖 组织的形态结构和组织特性，影响医生的 诊断。识别和设法减小、消除这些伪影非 常重要。
硬 件
磁场不均匀
相
射频不均匀
关
梯度场不均匀
软
磁
件
图像处理算法
共
相
交叉伪影
交叉部位（或有饱和脉冲的部位） 低信号或信噪比非常低。 层面内组织受到其它层面/额外 的射频脉冲激发，提前饱和，不能产 生信号。 定位时注意层面交叉让开要观察 的部位；FOV内预置饱和注意手动调整 位置，让开要观察的部位。
卷褶伪影
图像上表现为FOV外一侧的 组织信号卷褶并重叠到图像的另 一侧通常出现在相位编码方向。 受检物体的尺寸超出FOV的 大小 采用卷褶抑制技术；空间 饱和技术；增大FOV。
金属伪影
在图像上表现为明显异常 高-低-混杂信号，图像变形。 铁磁性物质具有很大的磁 化率，可能导致明显的磁场变形。 去掉病人身上或磁体旁金 属物体；尽量使用快速自旋回波 序列。
排除干扰因素 叮嘱患者配合 优化序列参数
射频溢出伪影
图像上表现为图像的不均匀 现象。 这种伪影的存在是由于扫描 仪从人体接收到太强的信号。 通常自动预扫描通常可以调 节接受器来防止此现象的发生。
非线性梯度伪影
图像上表现为图像的变形、 歪曲。 这种伪影的存在于大FOV图 像两端梯度线性下降，偏离理 想形势。 确保磁场内无金属物；报 修工程师。
