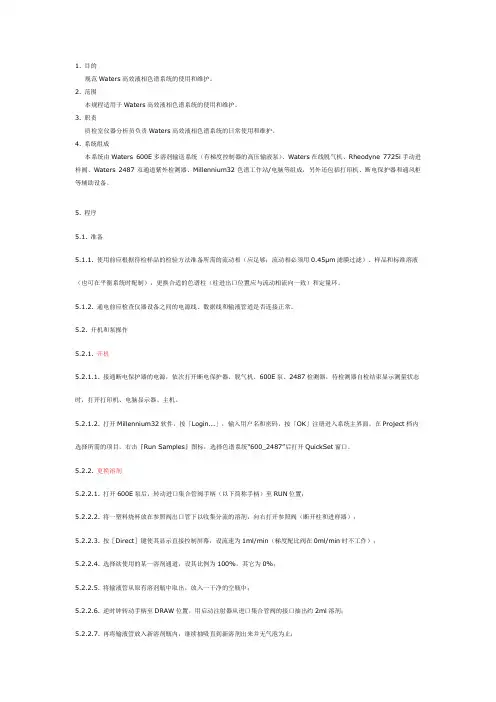

Waters高效液相色谱系统操作规程(入门)
1. 目的规范Waters高效液相色谱系统的使用和维护。
2. 范围本规程适用于Waters高效液相色谱系统的使用和维护。
3. 职责质检室仪器分析员负责Waters高效液相色谱系统的日常使用和维护。
4. 系统组成本系统由Waters 600E多溶剂输送系统（有梯度控制器的高压输液泵）、Waters在线脱气机、Rheodyne 7725i手动进样阀、Waters 2487双通道紫外检测器、Millennium32色谱工作站/电脑等组成，另外还包括打印机、断电保护器和通风柜等辅助设备。
5. 程序5.1. 准备5.1.1. 使用前应根据待检样品的检验方法准备所需的流动相（应足够；流动相必须用0.45μm滤膜过滤）、样品和标准溶液（也可在平衡系统时配制），更换合适的色谱柱（柱进出口位置应与流动相流向一致）和定量环。
5.1.2. 通电前应检查仪器设备之间的电源线、数据线和输液管道是否连接正常。
5.2. 开机和泵操作5.2.1. 开机5.2.1.1. 接通断电保护器的电源，依次打开断电保护器、脱气机、600E泵、2487检测器，待检测器自检结束显示测量状态时，打开打印机、电脑显示器、主机。
5.2.1.2. 打开Millennium32软件，按「Login...」，输入用户名和密码，按「OK」注册进入系统主界面。
在Project档内选择所需的项目，右击『Run Samples』图标，选择色谱系统“600_2487”后打开QuickSet窗口。
5.2.2. 更换溶剂5.2.2.1. 打开600E泵后，转动进口集合管阀手柄（以下简称手柄）至RUN位置；5.2.2.2. 将一塑料烧杯放在参照阀出口管下以收集分流的溶剂，向右打开参照阀（断开柱和进样器）；5.2.2.3. 按［Direct］键使其显示直接控制屏幕，设流速为1ml/min（梯度配比阀在0ml/min时不工作）；5.2.2.4. 选择欲使用的某一溶剂通道，设其比例为100%，其它为0%；5.2.2.5. 将输液管从原有溶剂瓶中取出，放入一干净的空瓶中；5.2.2.6. 逆时钟转动手柄至DRAW位置，用启动注射器从进口集合管阀的接口抽出约2ml溶剂；5.2.2.7. 再将输液管放入新溶剂瓶内，继续抽吸直到新溶剂出来并无气泡为止；5.2.2.8. 转动手柄至RUN位置，将启动注射器取下并排掉筒内的溶剂。

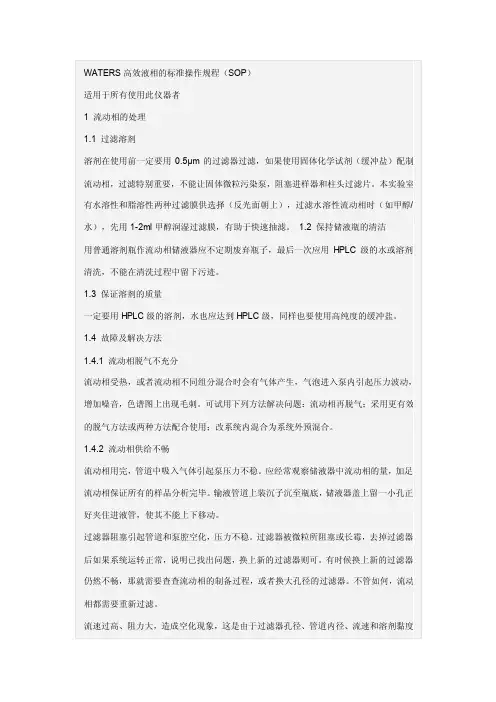

waters高效液相的标准操作规程（sop）
WATERS高效液相的标准操作规程（SOP）适用于所有使用此仪器者1 流动相的处理1.1 过滤溶剂溶剂在使用前一定要用0.5μm的过滤器过滤，如果使用固体化学试剂（缓冲盐）配制流动相，过滤特别重要，不能让固体微粒污染泵，阻塞进样器和柱头过滤片。
本实验室有水溶性和脂溶性两种过滤膜供选择（反光面朝上），过滤水溶性流动相时（如甲醇/水），先用1-2ml甲醇润湿过滤膜，有助于快速抽滤。
1.2 保持储液瓶的清洁用普通溶剂瓶作流动相储液器应不定期废弃瓶子，最后一次应用HPLC级的水或溶剂清洗，不能在清洗过程中留下污迹。
1.3 保证溶剂的质量一定要用HPLC级的溶剂，水也应达到HPLC级，同样也要使用高纯度的缓冲盐。
1.4 故障及解决方法1.4.1 流动相脱气不充分流动相受热，或者流动相不同组分混合时会有气体产生，气泡进入泵内引起压力波动，增加噪音，色谱图上出现毛刺。
可试用下列方法解决问题：流动相再脱气；采用更有效的脱气方法或两种方法配合使用；改系统内混合为系统外预混合。
1.4.2 流动相供给不畅流动相用完，管道中吸入气体引起泵压力不稳。
应经常观察储液器中流动相的量，加足流动相保证所有的样品分析完毕。
输液管道上装沉子沉至瓶底，储液器盖上留一小孔正好夹住进液管，使其不能上下移动。
过滤器阻塞引起管道和泵腔空化，压力不稳。
过滤器被微粒所阻塞或长霉，去掉过滤器后如果系统运转正常，说明已找出问题，换上新的过滤器则可。
有时候换上新的过滤器仍然不畅，那就需要查查流动相的制备过程，或者换大孔径的过滤器。
不管如何，流动相都需要重新过滤。
流速过高、阻力大，造成空化现象，这是由于过滤器孔径、管道内径、流速和溶剂黏度等引起的。
如果流速大于10ml/min，常会出现这种现象。
使用下列方法解决：（1）使用低流速；（2）换大孔径的过滤器；（3）增加进液管道内径；（4）抬高或加压储液器；（5）不用过滤器，但流动相一定要先过滤；（6）储液器盖子太紧，在储液器内形成真空，打出的流动相不连续。
沃特世 WaterE2695 SOP
1、程序1.1 仪器组成Waters E2695型高效液相色谱仪由Waters 2489紫外检测器、 Waters E2695分离单元【包括Waters E2695溶剂管理系统（四元梯度泵、四通道GPV、溶剂瓶、通道管路、泵头密封清洗系统、进样器清洗系统）、Waters E2695 样品管理系统（自动进样器、样品盘）】以及可控调节柱温箱、Empower2软件、HP计算机和共享HP-1800打印机、采集服务器、主服务器等组成。
1.2使用前的准备1.2.1首先，在开机前对被检测样品按检验标准进行制备、过滤等预处理；其次对该品种项下规定的流动相进行制备、过滤等前处理；按色谱条件及待检药物成分溶解性配制泵头清洗液和洗针溶液，比较通用的泵头清洗液为15%～20%的异丙醇溶液，洗针溶液为50%左右的甲醇溶液。
1.2.2在未接通电源前，检查柱温箱、检测器、输送泵等开关，应放置在“O”的位置。
1.2.3打开电路电源开关，开启UPS电源开关，使整个电路系统处于稳压状态。
开启主服务器，待主服务器自检完成，再开启各节点采集服务器，使局域网络处于正常链接状态。
1.2.4将配制好并经过预处理的流动相、泵头清洗液和洗针溶液放入溶剂托盘，将相配套的连接有过滤头的溶剂管路插入相应溶剂瓶中。
按流向安装好所需使用的色谱柱。
1.2.5将Waters E2695分离单元总开关和Waters2489紫外检测器开关置于“I”位置，开启分离单元和检测器。
仪器开始自检，自检完毕，分离单元控制面板显示区显示“Idle（空闲）”，检测器控制面板显示区显示上次检测波长和实时检测信号。
仪器开机完成。
1.2.6点击控制面板上“Menu/Status”键，进入Waters E2695分离单元控制模式。
按显示区“Direct Function”下方按钮，进入分离单元运行准备模式。
按控制面板上的“▲”、“▼”键将光标移动到“2.system prep”，点击“OK”下按钮，系统自动进行如下诊断操作：灌注和清洗泵头、灌注和清洗进样针、灌注和清洗注射器、逐个溶剂瓶管路排液。
WATERS高效液相的标准操作规程(SOP
WATERS高效液相的标准操作规程（SOP）试用稿制定人：适用于本教研室所有使用此仪器者１流动相的处理１．１过滤溶剂溶剂在使用前一定要用0.5μm的过滤器过滤，如果使用固体化学试剂（缓冲盐）配制流动相，过滤特别重要，不能让固体微粒污染泵，阻塞进样器和柱头过滤片。
本实验室有水溶性和脂溶性两种过滤膜供选择（反光面朝上），过滤水溶性流动相时（如甲醇/水），先用1-2ml 甲醇润湿过滤膜，有助于快速抽滤。
１．２保持储液瓶的清洁用普通溶剂瓶作流动相储液器应不定期废弃瓶子，最后一次应用HPLC级的水或溶剂清洗，不能在清洗过程中留下污迹。
１．３保证溶剂的质量一定要用HPLC级的溶剂，水也应达到HPLC级，同样也要使用高纯度的缓冲盐。
１．４故障及解决方法１．４．１流动相脱气不充分流动相受热，或者流动相不同组分混合时会有气体产生，气泡进入泵内引起压力波动，增加噪音，色谱图上出现毛刺。
可试用下列方法解决问题：流动相再脱气；采用更有效的脱气方法或两种方法配合使用；改系统内混合为系统外预混合。
１．４．２流动相供给不畅流动相用完，管道中吸入气体引起泵压力不稳。
应经常观察储液器中流动相的量，加足流动相保证所有的样品分析完毕。
输液管道上装沉子沉至瓶底，储液器盖上留一小孔正好夹住进液管，使其不能上下移动。
过滤器阻塞引起管道和泵腔空化，压力不稳。
过滤器被微粒所阻塞或长霉，去掉过滤器后如果系统运转正常，说明已找出问题，换上新的过滤器则可。
有时候换上新的过滤器仍然不畅，那就需要查查流动相的制备过程，或者换大孔径的过滤器。
不管如何，流动相都需要重新过滤。
流速过高、阻力大，造成空化现象，这是由于过滤器孔径、管道内径、流速和溶剂黏度等引起的。
如果流速大于１０ｍｌ／ｍｉｎ，常会出现这种现象。
使用下列方法解决：（１）使用低流速；（２）换大孔径的过滤器；（３）增加进液管道内径；（４）抬高或加压储液器；（５）不用过滤器，但流动相一定要先过滤；（６）储液器盖子太紧，在储液器内形成真空，打出的流动相不连续。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
W a t e r s E型高效液相作业指导书
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
Waters E2695型高效液相作业指导书
1.目的
规范Waters E2695型高效液相色谱仪的操作，有利于仪器的使用和检测工作的开展。
使Waters E2695型高效液相色谱仪处于受控状态，保证检测结果的准确性和可靠性。
方便Waters E2695型高效液相色谱仪的日常维护及常见故障的检查和解决。
2.范围
本作业指导书适用于Waters E2695型高效液相色谱仪。
3.职责
检验室负责制定操作规程。
仪器负责人组织实施操作规程并保证仪器的有效使用。
质量员保证仪器处于受控状态并负责编写仪器的检定、期间核查计划并组织落实实施。
4.仪器组成
本仪器由waters2695分离单无、2489紫外可见光检测器、2424蒸发光散射检测器、Empower色谱工作站和打印机组成。
2695分离单元包括四元梯度洗脱的溶剂输送系统，四通道在线真空脱气机，可容纳120个样品瓶的自动进样系统，柱温箱，内置的柱塞密封垫清洗系统，溶剂托盘，液晶显示器，键盘用户界面及软盘驱动器。
5.操作规程
开机
先打开电脑，再依次接通2695分离单元、检测器和打印机的电源（注：在打开2424蒸发光散射检测器电源之前，先开启气体供应）。
接通2695分离单元后，约20秒仪器自检，约1分钟后，显示主屏幕，此时继续各部件的初始化，待主屏幕上主标题区出现“Idle”仪器自检通过，进入待命状态。
溶剂管理系统的准备
流动相的脱气
确认所有溶剂管路都充满溶剂，按[Menu/Status]，进入“Status（1）”屏幕，光标选“Degasser”按[Enter]显示选项屏幕，Mode为“on”。
启动溶剂管理系统
干启动当溶剂的管路是干的或是需要更换溶剂时，在“Status（1）”屏幕下，按[Direct Function]，光标选中“Dry Prime”，按[Enter]，显示“Dry Prime”屏幕，按欲启动的溶剂管路的屏幕键，如[Open A]，光标选“Duration”，按数字键输入时间（一般为5分钟），按[Continue]，待限定时间结束后，重复操作，使实验所需的各溶剂管路均启动、排气并充满流动相。
湿启动在“Status（1）”屏幕下，光标选“Composition”中欲使用的流动相，输入100%，按[Direct Function]，光标选“Wet prime”，按“Enter”，显示Wet prime”屏幕，输入流速和时间（5ml/min和5min）按[OK]。
待限定时间结束后，对每种流动相重复操作。
样品管理系统的准备
A管带黄色标记、B管带蓝色标记号、C管带红色标记、D管带绿色标记，绿色管为冲洗泵头用，白色管为问冲洗进样器用，所用溶剂均为甲醇：水（1：1）。
将样品瓶插到样品盘合适的位置，打开样品仓门，显示“Door is Open”屏幕，装入样品盘，按[Next]，直至所有样品盘装毕，关仓门。
编辑分析方法及执行样品分析表
创建项目双击电脑桌面图标“Empower”，用户名输入“system”密码输入“manager”选中操作项目和色谱系统→确定。
在菜单栏“管理”→创建新项目→选择父项目→下一步→输入表空间值→按“下一步”逐步设置→完成→管理→改变/项目，在该窗口切换项。
编辑方法组调用方法组编辑向导→新建→设置检测器参数｛2489检测器设置波长模式、波长、灯开启、采样速率；2424检测器[通用]里设置：检测器设置增益（0～1000）、数据率、灯开启，喷雾器设置模式（加热、关、冷却），漂
移管设置温度（5～100℃之间，常用50或60℃），气体压力设置好（通常设置为25psi～60psi）。
[数据通道]依据需要可勾选信号、信号-MBF、气体压力、喷雾器温度、漂移管温度）｝→2695主机参数（通用、流量、柱温、通道）→保存仪器方法→选择同使用该方法组的数据有关的仪器方法→选择处理方法、报告方法→下一步→完成。
监视基线和单次进样
点击平衡系统/监视基线图标→输入仪器方法→平衡监视器，开始按设置方法平衡基线。
待基线平衡、压力平稳后→单次进样，当要对分析方法做修改时，通过中断运行样→方法组仪器随时改变方法→另存覆盖→平衡监视→执行新方法，可重复至最佳分析方法确定。
运行样品组使用样品组向导逐步建立样品组表，可在编辑好的样品组表最后一行添加关机方法（功能为：平衡色谱柱）设置自动关机→保存样品组方法→运行当前样品组方法。
处理数据并打印报告
浏览项目→通道→双击打开图谱→文件→新建处理方法→逐步点击“下一步”选中所需参数→输入方法名→完成→处理参数→适应性→选中计算适应性结果、空体积时间（分）处输入、所需药典选择“全部”→保存处理方法→浏览项目→选中需处理的图谱→右击鼠标→选中使用指定的处理方法→确定→浏览项目→结果→更新。
选中图谱→预览→采用所需报告模板打印。
关机使用完毕，按规定用适当的溶剂冲洗色谱柱、系统管路，填写使用记录。
6.使用注意事项和日常维护
清洗流路系统：
如果流动相有无机盐或缓冲液，在开机后，排空前预先设置好低流速的纯水为流动相的分析方法，待排空气完成后，即可执行冲柱20分钟后,再换上并更改为应用的流动相平衡柱。
如果使用缓冲液，先用水更换缓冲液，清洗1小时，然后更换甲醇清洗40分钟。
如果使用有机溶剂，直接更换甲醇清洗50分钟即可。
2424检测器注意事项：
关闭2424检测器：
（1）从色谱柱和检测器中排除所有缓冲剂。
（2）让未经缓冲剂处理的流动相通过系统。
（3）关闭泵。
（4）让雾化气体通过检测器10分钟，以排干蒸发管和检测室。
（5）停止气体流动。
（6）关闭检测器的电源。
清洗漂移管
开启气体供应，设置漂移管温度100°C，用100% HPLC 级水整夜冲洗。
日常维护：
提示：为防止损坏色谱柱，在从液体通路中排除流动相之前，应移开色谱柱。
（1）将漂移管温度设置为适当的退溶温度。
提示：对于大多数溶剂来说，50℃(122°F) 就是适当的退溶温度。
（2）用 100% HPLC 级水替换缓冲流动相，然后以 3 mL/min 的流量将系统冲洗10分钟。
（3）清洗仪器方法
a.甲醇洗机方法LC时间程序
b.水-甲醇洗机LC时间程序（D管为纯水）。
