隔膜式气压罐的安装及使用说明书
隔膜气压罐使用条件
隔膜气压罐使用条件隔膜气压罐是一种常用的压力容器，广泛应用于工业生产中。
它具有结构简单、可靠性高、安全性能好等优点，因此被广泛使用。
然而，为了确保隔膜气压罐的正常运行，有一些使用条件需要满足。
本文将详细介绍隔膜气压罐的使用条件。
隔膜气压罐在使用过程中需要注意其工作压力范围。
隔膜气压罐的设计工作压力一般为0.6MPa，因此在使用过程中应尽量保持在这个范围内。
如果超过了这个范围，就会对隔膜气压罐造成损坏甚至爆炸的风险。
因此，使用隔膜气压罐时必须确保工作压力在规定范围内。
隔膜气压罐的工作温度也是需要注意的。
一般来说，隔膜气压罐的设计工作温度为-20℃～200℃。
在使用过程中，应尽量避免超过这个温度范围，以免对隔膜气压罐造成损坏。
同时，在高温和低温环境中使用时，还需要采取相应的绝热或保温措施，以确保隔膜气压罐的正常工作。
隔膜气压罐的介质也是决定其使用条件的重要因素之一。
隔膜气压罐一般用于储存液态或气态的介质，如水、空气、氮气等。
在选择介质时，需要根据隔膜气压罐的材质和密封性能来确定。
同时，在介质储存过程中，还需要定期检查隔膜气压罐的密封性能，以确保介质不会泄漏或污染。
隔膜气压罐的安装和维护也是使用条件的重要方面。
隔膜气压罐应安装在坚固、平整的地面上，并与输送管道连接牢固。
在安装过程中，还需要注意隔膜气压罐与其他设备之间的间距，以便于维护和检修。
同时，在使用过程中，还需要定期对隔膜气压罐进行检查和维护，清除积聚的污物和杂物，确保其正常运行。
隔膜气压罐的使用条件还包括其周围环境的要求。
隔膜气压罐应远离火源、高温物体和腐蚀性介质。
同时，在使用过程中还需要保持通风良好，防止积聚的气体或蒸汽对隔膜气压罐造成危险。
另外，隔膜气压罐周围的操作人员应具备相应的安全知识和操作技能，以确保使用过程中的安全。
隔膜气压罐的使用条件包括工作压力范围、工作温度、介质选择、安装和维护以及周围环境要求等方面。
只有在满足这些条件的情况下，才能确保隔膜气压罐的正常运行和安全使用。
隔膜式气压罐的安装及使用说明书
隔膜式气压罐安装及使用说明书一、气压罐的安装1.1 供暖系统气压罐：一般安装在系统的回水端；1.2 供水系统中隔膜气压罐：一般安装在水泵出口处；1.3 35L及以下的气压罐一般可直接连到系统管道上；1.4 35L及以上的气压罐自带三脚支架，避免气压罐在工作时自重对系统管道产生较大的载荷，使用金属软管把气压罐连接到系统，埋地螺钉固定气压罐的支脚，保证使用过程中的平稳；1.5 气压罐附近要安装安全阀，避免在系统压力异常的时候损坏气压罐和系统其他部件；二、气压罐的使用注意事项1.在使用立式隔膜式气压罐前，我们必须事先充好气体，然后才能进水。
气压罐出厂的预充压力是已设定，根据罐子的大小一般体积小于150L以下的气压罐预充压力为1.5bar，200L或以上的预充气压力为2bar，用户若认为此压力不合适，可在专业人员的指导下进行充/放气；2.测试气压罐气囊时建议直接用水压测试，严禁使用锐利的器件碰触气囊（胶囊）；在立式隔膜式气压罐使用过程中要是发现充气压力表的压力不稳定，首先要把补气阀打开，看看里面是否发现有出水现象，如果发现隔膜已损坏，我们就要调换新的隔膜。
3.若该气压罐是放在特殊场合，应告知供应商，以便有相关的膜体对应使用；4.气压罐的工作介质一般为水或者防冻液的混合物。
5.气压罐应定期检查其预充压力，在立式隔膜式气压罐使用的长期过程中，要是发现充气压力表的压低0.2MPa的时候，就要注意及时的补充气体。
以免影响其正常使用。
6.气压罐罐体标签上有注明工作温度和最大工作压力，严禁超出此范围使用。
7.应严格按公式来计算所需气压罐的大小，气压罐过小会引起安全阀的频繁起跳和自动补水阀的频繁补水；8.气压罐的最大工作压力跟其罐体上标注的预充压力一一对应，如果因使用需要改变了其预充压力，最大工作压力随之改变，基本遵循以下规律，预充压力减小，其最大工作压力随之减小，具体减小到多少要计算，预充压力增大其最大工作压力不变。
隔膜式气压罐的安装及使用说明手册
精心整理
隔膜式气压罐安装及使用说明书
一、气压罐的安装
1.1供暖系统气压罐：一般安装在系统的回水端；
1.2供水系统中隔膜气压罐：一般安装在水泵出口处；
1.335L及以下的气压罐一般可直接连到系统管道上；
3.若该气压罐是放在特殊场合，应告知供应商，以便有相关的膜体对应使用；
4.气压罐的工作介质一般为水或者防冻液的混合物。
5.气压罐应定期检查其预充压力，在立式隔膜式气压罐使用的长期过程中，要是发现充气压力表的压低0.2MPa的时候，就要注意及时的补充气体。
以免影响其正常使用。
精心整理
6.气压罐罐体标签上有注明工作温度和最大工作压力，严禁超出此范围使用。
7.应严格按公式来计算所需气压罐的大小，气压罐过小会引起安全阀的频繁起跳和自动补水阀的频繁补水；
8.气压罐的最大工作压力跟其罐体上标注的预充压力一一对应，如果因使用需要改变了其预充压力，最大工作压力随之改变，基本遵循以下规律，预充压力减小，其最大工作压力随之减小，具体减小到多少要计算，预充压力增大其最大工作压力不变。
隔膜气压罐
隔膜气压罐
隔膜气压罐是成套自动给水设备必不可少的组成部分，其作用为：
1.贮能停机保压、确保管网压力并保证持续用水。
2.应付少量供水及正常的管网泄露（不开泵）。
3.贮能也是实现自动控制功能不可缺少的部件。
4.具有清除水锤，清除压力抖动的作用，有利于压力传感器的正确测控使用。
5.水质不受外界污染，安装位置灵活机动，易于迁移。
新型隔膜安装工艺，气密性好。
隔膜寿命长，300万次屈挠实验不龟裂，适用于各种生活。
消防给水系统。
隔膜气压罐使用说明
1.使用前必须先充气、后进水。
2.充气压力为0.2MPa-0.3MPa。
3.在长期使用过程中发现表压低于0.2MPa时及时补气。
4.在使用过程中出现压力不稳定，把补气阀打开是否有出水现象，如有出水现象就表示隔膜已损坏需调换隔膜再投入使用。
5.每使用6个月，定期进行检查维修，补气阀是否有漏气现象，压力表校验期是否到期。
6.隔膜气压罐的安全阀、压力表应建立管理档案，安全阀安装在管路系统中，按国家有关规定执行。

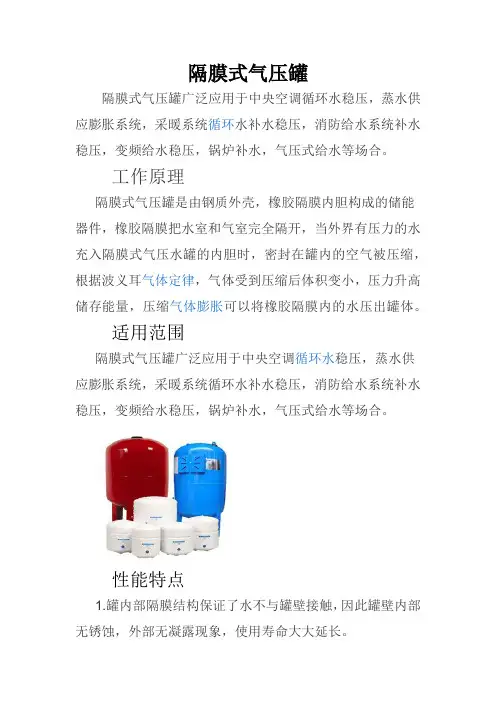

隔膜式气压罐
隔膜式气压罐
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖系统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。
工作原理
隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。
适用范围
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖系统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。
性能特点
1.罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。
2.橡胶隔膜可舒张20 万次以上，充气后可长期使用。
3.可以有效的平缓水系统中的压力波动，减少水泵的起停频率。
4.隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。
选型计算
Z=(Pi+1.033)/(Pf+1.033)
其中，Z为有效流量系数，即已知水泵启停压力条件下，压力罐有效容量使用率比值。
Pi为水泵启动压力=实际扬程+管路损失+系统所需压力
Pf为水泵停止压力=一般为Pi+(1-2)kg/cm²
3、根据Vesp和Z计算出压力罐实际容量
Vt=Vesp/Z
压力等级选择
[span]
一般生活供水所用压力罐压力等级分为1.0Mpa，1.6Mpa 和2.5Mpa
根据实际所选水泵的压力范围值正确匹配压力罐，压力罐压力等级必须大于水泵压力值。
HKGL-1010B隔膜气压罐操作规程
电流过载导致烧泵 管线破裂引起安全隐患
严密关注电机电流 严密关注管线压力
七、日常维 护保养
1.在使用隔膜式气压罐时要注意不要擅自充气与放气。 如需调整，尽量联系供应商的工作人员进行调整。
2.消防隔膜式气压罐腰定期进行清理，在清理内部的隔 膜时，不能使用比较锋利的东西进行清理，以避免把橡
胶刺破，从而导致设备漏水。 3.消防隔膜式气压罐安装位置不能随意改动，如需改 动，需要选择适合这种环境的膜体，以免造成消防隔膜
设备型号+名称
劳动防护要求 操作步骤 一、日常
检查 二、作业前
检查 三、作业前
准备
四、操作 流程
HKGL-1010B 隔膜气压罐
规格及关键技术参数
设计压力 1.0MPa，最高允许工作压力 1.0 MPa，耐压试验压力：1.25 MPa，设计温 度 80 摄氏度，主题材料 Q235B，介质容 积：空气、清水 128m3
防静电服、安全鞋、安全帽、防噪音耳塞、手套
重点操作内容
重要风险提示
风险消减和预控措施
检查稳压罐压力不小于 0.2 检查管线有无泄漏
导致消防泵房积水
加强巡检
Hale Waihona Puke 导致消防泵无法启动加强巡检
打开进出口阀门
使泵产生气蚀
作业前排气
出口阀门未打开会导致管线超压 严密关注管线压力
五、操作后 检查
六、应急 处置
观察仪表压力 观察管线有无泄漏 管网出线破裂，停止消防泵，关闭管网阀门 管线出线超压，立即停止消防泵
式气压罐损坏。 4.定期对消防隔膜式气压罐进行检修（一般每年一次）， 如果发现气压下降了，低于 0.2MPA，要及时联系供应商
工作人员进行充气。
八、其它
/
隔膜气压罐操作规程
隔膜气压罐操作规程隔膜气压罐是一种常见的工业设备，主要用于储存和输送各种气体、液体、颗粒等物质。
为了确保隔膜气压罐的安全和正常运行，必须遵守一些操作规程。
一、基本原理隔膜气压罐通过使用隔离膜将储存物与压缩气分隔开，从而控制储存物的压力和输送。
隔膜一般使用聚四氟乙烯（PTFE）或氯丁橡胶（NBR）等材料制成，具有良好的耐腐蚀性和耐热性。
当压缩气进入罐内时，隔膜会向储存物的一侧移动，增加了储存物的压力，从而使储存物被推送出隔膜气压罐。
二、规程内容1. 安全操作在操作隔膜气压罐前，必须仔细检查罐体、管道、阀门等设备是否完好，避免设备的漏气、漏液或失灵。
在检修和维护设备时，应先将罐内的气体和液体释放干净，然后拆卸相关管道和阀门。
2. 罐内压力控制隔膜气压罐在使用过程中，必须不断调整罐内的压力。
在运行前，应将隔膜罐内的空气排空，然后开始加入压缩空气。
需要注意的是，空气的压力应小于隔膜罐的最大工作压力。
同时，应定期清洗罐体内壁，防止杂质积聚影响罐内的正常运行。
3. 技术操作隔膜气压罐操作技术上需要操作者具备足够的专业知识和经验。
在操作过程中，必须按照相关规范进行，如正常启停机器、安全连接管道、及时清理设备、合理保养等。
同时，操作人员必须穿戴相应的保护用品，如手套、护目镜等，以保证自身的安全和环境卫生。
三、注意事项1. 电气保护隔膜气压罐在使用过程中需要使用电气设备控制，因此电气保护非常重要。
在操作过程中，必须按照相关规范消除故障、保养设备、防止电气火灾等情况的发生。
2. 操作可视化隔膜气压罐的相关操作应该有可视化控制。
每个设备应该设置可视化设施，以便操作人员随时了解设备的工作情况和运行参数，并及时掌握相关信息。
3. 安全规范隔膜气压罐的安全使用是最重要的问题。
在使用过程中，必须严格按照相关的安全规范进行操作，保证操作环境的安全稳定。
通过严格遵守以上操作规程，隔膜气压罐的使用可以保证其在正常使用、安全性、稳定性等方面达到最佳的作用。
《SQL-1400》朝阳隔膜式气压罐
《SQL-1400》朝阳隔膜式气压罐
《SQL-1400》朝阳隔膜式气压罐
《SQL-1400》朝阳隔膜式气压罐
朝阳隔膜式气压罐工作原理：气压罐是由钢质外壳，橡胶气囊内胆构成的储能器件，橡胶气囊把水室和气室完全隔开。
当系统压力降低时，预充氮气的压力将气囊里的水挤入系统，减缓系统压力降低，起到稳压作用；当系统压力升至高于气室里氮气的压力时，水进入气压罐的气囊中，此时气囊膨胀，吸收压力，防止系统压力急剧上升，起到稳定系统压力作用。
朝阳隔膜式气压罐的适应范围：气压罐广泛应用于中央空调、锅炉、消防、水处理、热水器等领域中：中央空调循环水稳压，蒸水供应膨胀系统稳压，采暖系统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。
朝阳隔膜式气压罐的功能：气压罐在闭式水循环系统中起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水等。
另外，在水系统中，气压罐还可以减少水泵的频繁起动，可以用来吸收系统因阀门、水泵等开和关所引起的水锤冲击，以及夜间少量补水使供水系统主泵休眠从而减少用电，延长水泵使用寿命等。
在定压补水、消防、水处理中，气压罐起到防止系统压力骤降，稳定系统压力的作用。
朝阳隔膜式气压罐的特点：气压罐内部气囊结构保证了水不与罐壁接触，因此气压罐壁内部无锈蚀，气压罐外部无凝露现象，使用寿命大大延长。
在制冷和暖通系统中气压罐与传统的膨胀水箱相比，气压罐具有安装方便（不要装在zui高点）占用空间小，无二次污染，使用寿命长许多优点。
性能参数：外壳材质：碳钢气囊材质：三元乙丙或丁基橡胶耐温：-10-120℃承压：0.6 1.0 1.6 朝阳隔膜式气压罐的安装：1、供暖系统中建议将气压罐安装在系统水温相。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔膜式气压罐安装及使用说明书
一、气压罐的安装
1.1 供暖系统气压罐：一般安装在系统的回水端；
1.2 供水系统中隔膜气压罐：一般安装在水泵出口处；
1.3 35L及以下的气压罐一般可直接连到系统管道上；
1.4 35L及以上的气压罐自带三脚支架，避免气压罐在工作时自重对系统管道产生较大的载荷，使用金属软管把气压罐连接到系统，埋地螺钉固定气压罐的支脚，保证使用过程中的平稳；
1.5 气压罐附近要安装安全阀，避免在系统压力异常的时候损坏气压罐和系统其他部件；
二、气压罐的使用注意事项
1.在使用立式隔膜式气压罐前，我们必须事先充好气体，然后才能进水。
气压罐出厂的预充压力是已设定，根据罐子的大小一般体积小于150L以下的气压罐预充压力为1.5bar，200L或以上的预充气压力为2bar，用户若认为此压力不合适，可在专业人员的指导下进行充/放气；
2.测试气压罐气囊时建议直接用水压测试，严禁使用锐利的器件碰触气囊（胶囊）；在立式隔膜式气压罐使用过程中要是发现充气压力表的压力不稳定，首先要把补气阀打开，看看里面是否发现有出水现象，如果发现隔膜已损坏，我们就要调换新的隔膜。
3.若该气压罐是放在特殊场合，应告知供应商，以便有相关的膜体对应使用；
4.气压罐的工作介质一般为水或者防冻液的混合物。
5.气压罐应定期检查其预充压力，在立式隔膜式气压罐使用的长期过程中，要是发现充气压力表的压低0.2MPa的时候，就要注意及时的补充气体。
以免影响其正常使用。
6.气压罐罐体标签上有注明工作温度和最大工作压力，严禁超出此范围使用。
7.应严格按公式来计算所需气压罐的大小，气压罐过小会引起安全阀的频繁起跳和自动补水阀的频繁补水；
8.气压罐的最大工作压力跟其罐体上标注的预充压力一一对应，如果因使用需要改变了其预充压力，最大工作压力随之改变，基本遵循以下规律，预充压力减小，其最大工作压力随之减小，具体减小到多少要计算，预充压力增大其最大工作压力不变。
9.立式隔膜式气压罐使用说明要注意的还有压力问题，在充气压力表的压力要显示为：为0.2-0.3MPa才能是合格的。
立式隔膜式气压罐使用时，我们要在每使用半年的情况下，进行定期的检查和维修，其中我们还要注意相关的保养。
主要注意的地方是：
a、要看看补气阀是否有漏气的现象；
b、要注意的是充气压力表的校验期是否在保证期内。
