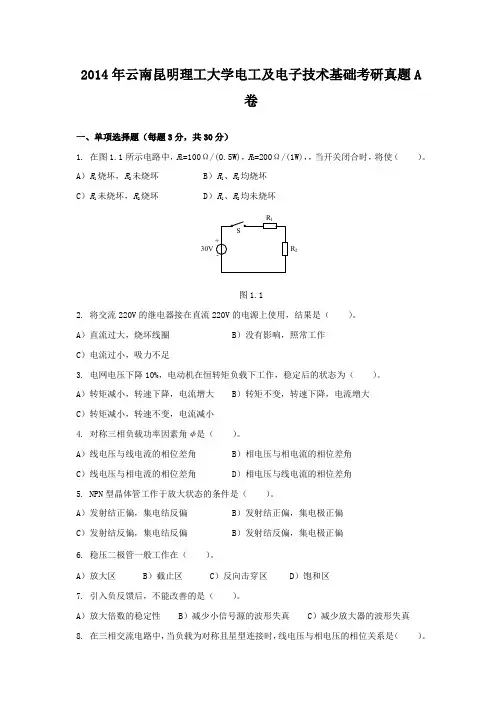

2014年云南昆明理工大学电工及电子技术基础考研真题A卷
2014年云南昆明理工大学电工及电子技术基础考研真题A卷一、单项选择题（每题3分，共30分）1. 在图1.1所示电路中，R 1=100Ω/(0.5W)，R 2=200Ω/(1W)，，当开关闭合时，将使（ ）。
A ）R 1烧坏，R 2未烧坏 B ）R 1、R 2均烧坏 C ）R 1未烧坏，R 2烧坏 D ）R 1、R 2均未烧坏R 1R 2S+-30V图1.12. 将交流220V 的继电器接在直流220V 的电源上使用，结果是（ ）。
A ）直流过大，烧坏线圈 B ）没有影响，照常工作 C ）电流过小，吸力不足3. 电网电压下降10%，电动机在恒转矩负载下工作，稳定后的状态为（ ）。
A ）转矩减小，转速下降，电流增大 B ）转矩不变，转速下降，电流增大 C ）转矩减小，转速不变，电流减小4. 对称三相负载功率因素角φ是（ ）。
A ）线电压与线电流的相位差角B ）相电压与相电流的相位差角C ）线电压与相电流的相位差角D ）相电压与线电流的相位差角 5. NPN 型晶体管工作于放大状态的条件是（ ）。
A ）发射结正偏，集电结反偏B ）发射结正偏，集电极正偏C ）发射结反偏，集电结反偏 B ）发射结反偏，集电极正偏 6. 稳压二极管一般工作在（ ）。
A ）放大区B ）截止区C ）反向击穿区D ）饱和区 7. 引入负反馈后，不能改善的是（ ）。
A ）放大倍数的稳定性B ）减少小信号源的波形失真C ）减少放大器的波形失真 8. 在三相交流电路中，当负载为对称且星型连接时，线电压与相电压的相位关系是（ ）。
A）线电压超前相电压300 B）线电压滞后相电压300C）线电压与相电压同相 D）线电压与相电压反相9. 组合逻辑电路在电路结构上只包含（）。
A）各种门电路 B）各种触发器； C）反馈电路10. 已知正弦电压在t=0时为220V，其初相位为300，则它的有效值为（）。
A）220V B）1102V C）110V D）2202V二、填空题（每题3分，共30分）1. 已知一正弦电压的有效值为110V，频率为50Hz，初相位为零，则该正弦电压的时间函数表达式为。
西科大 电工电子技术A2 期末试卷
西南科技大学 2013-2014年度电工电子技术A2 期末试题 A 、B 卷整理分析 声明：该课程 并没有题库，而且当初我也没找到本学校的期末试题。
设想马上考试了，别人已经在复习了而自己还在预习~how to do it.~多么痛的领悟。
这张试卷我不会告诉你是我在正考的时候抄下来的。
Orz—————————下面请看题————————— 选择题（选项我就不打了，直接上答案）1.在放大电路中，若测得某晶体管三个电位分别是6V 、1.2V 、1V ，则该管为（NPN 型锗管）————————————————————解析：NPN ：Uce 、Ube 同正 锗管：0.2~0.3V PNP ：Uce 、Ube 同负 硅管：0.6~0.7V2.射极输出器的电压放大倍数接近1，其输入电阻 （高↑）、输出电阻（低↓）3.互补对称功率放大器采用的是（甲乙类或乙类）工作状态来提高效率和消除交越失真。
——————————————————————2、3题 老实的翻下书找找吧。
———————————————4.二进制（100110）2转化为十进制（022********+++++）5.考的是 74LS247型译码器，很简单。
没学过的都会，我就略了。
6.将C B C A AB Y ++=化简后得（C AB C AB AB C B A AB +=+=++)(）7.下列哪种触发器没有计数功能（）————————————————此题请熟悉一下书，后面会列出具有计数功能的几种触发器——8.忘记了。
应该不难。
考的是触发器9.要完成两个4位二进制加法，如1110加1011，需要（4）个一位全加器。
————————————————————————————解析：是几位的就需要几个一位全加器———————————10.当0E时，Y输出的是（）（这个题自己推推吧，挺简单的）判断1.负反馈能消除波形失真（X）（只能改善）2.组合逻辑电路输出状态下仅决定当时的输入状态，而且还与电路的原状态有关（）3.差分放大电路的主要作用是在直接耦合方法电路中抑制零点漂移（V）4.寄存器、编码器、计数器都属于时序逻辑电路（X）5.稳压二极管工作于反向击穿区、（V）接下来是占70%的分析，计算，及设计题。
电工电子技术基础_习题解答
第1章习题1-1 判断题1．电荷的定向移动形成电流。
（√）2．直流电路中，电流总是从高电位流向低电位。
（√）3．电阻的体积越大，其额定的耗散功率越大。
（√）4．电阻的额定功率越大，它消耗的电能就越大。
（×）5．电阻串联时，各电阻上消耗的功率与其电阻的阻值成反比。
（×）6．电流表必须串联在电路中应用，而电压表则必须并联在电路中应用。
（√）7．在选择电器时，电器的额定电压一定要等于电源的额定电压。
（√）8．额定功率越大的电器，其消耗的电能一定多。
（×）9．电压源和电流源是同一电源的两种不同的等效模型。
（√）10．电容器和电阻器虽然结构不同，其实是同一类型的电气元件。
（×）11．电容器并联总电容量增加；电容器串联总电容量减小。
（√）12．对于同一个电容器，两端的电压越高其储存的电场能量越小。
（√）1-2 计算题1 一直流电流流过导体，已知在1min内通过导体横截面的电荷量为6000C，问该电流有多大？如果在1s内通过导体横截面的电荷量为6000C，问该电流有多大？解：根据I=Q/t, 有（1）I=6000C/60s=100A（2）I=6000C/1s=6000A2 试在图1-30中标出电流、电动势、电压的实际方向，并问通过电流表A1和A2的电流是否相等？B、C、D各点的电位谁高谁低？图1-30 题2图解：因为A1、A2是串联关系，流过的电流相等；电位的排序为：B＞C＞D3 有两条长度为1 km 、截面积为2 mm 2的导线，一条是铝线，一条是铜线，这两条导线在常温下的电阻各为多少？要想使铝导线的电阻与铜导线的电阻相同，铝导线的截面积应增加为多大？解：（1）铝导线常温下的电阻：=⨯⨯⨯==--63610210100283.0S l R 铝铝ρ14.15Ω （2）铜导线常温下的电阻：=⨯⨯⨯==--63610210100175.0S l R 铜铜ρ8.75Ω （3）铝导线的电阻与铜导线的电阻相同时铝导线的截面积为：2636m m 23.31073.810100283.0=⨯⨯⨯=--铝S 4 有两只灯泡，额定功率都为40 W ，一只额定电压为36V ，另一只额定电压为12V ，两只灯泡工作时的电阻各为多少？如果将两只灯泡串联后接于48V 的电源上，哪只灯泡的电压超过了额定电压？将会有什么现象发生？解：（1）工作电压为36VR =U 2/P =32.4Ω （2）工作电压为12VR =U 2/P =3.8Ω（3）串联接于48V 电源上 两电阻之和为R =32.4+3.8=36.2Ω 根据串联电阻分压公式有2.4348364.3211=⨯==U R R U V U 2=48-43.2=4.8V额定电压为36V 的灯泡过压，灯丝会烧断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
班级: 姓名: 学号: 成绩:14-1：电路如图所示，试分析当U1=3V时，哪些二极管导通？当U1=0V时，哪些二极管导通？（写出分析过程，并设二极管正向压降为0.7V）。
AD1D3U15V-U i（V）10D5U i U03+t-2(1) (2)(3) (4)（1）电工学A（2）习题册－半导体器件D2D45V-14-2：图（1）是输入电压U i的波形。
试由图（2）画出对应于U i的输出电压U o、电阻R上电压U R和二极管D上电压U D的波形，并用基尔霍夫电压定律检验各电压之间的关系。
二极管的正向压降可忽略不计。
14-3：在下列各电路图中，E=3V，U i=10sin t V，二极管的正向压降可忽略不计，试分别画出输出电压U O的波形。
++－R图1 图214-4：在下图中，试求下列几种情况下输出端的电位VF 及各元件中通过的电流：（1）VA=+5V ，VB=0V ；（2）VA=+6.5V ，VB=+5V ；（3）VA=VB=+3V 。
设二极管的正向电阻为零，反向电阻为无穷大,正向压降 忽略不计。
DA1k VA VFVBR 9k1kDB（2）14-5：放大电路如图所示，通过计算分别说明电路中的晶体管工作在放大区、饱和区还是截止区？12V6V6V500k Ω4k Ω51k Ω2k Ω100k Ω1．5k Ωβ=50 β=40 β=4014-6：测得工作在放大电路中的几个晶体管的三个电极对地电位为U 1、U 2、U 3，对应数值分别为：（2）U 1 = -2V ，U 2 = -2.3V ，U 3 = -6V 画图说明它们是PNP 型还是NPN 型？是硅管还是锗管？同时确定三个电极e 、b 、c 在图上标出。
14-7：什么叫三极管的极限参数？集电极电流I C 超过I CM ，管子是否被烧坏？U CE 超过U (BR)CEO 又会怎样？为什么不允许同时达到？（3）（1） U 1 ＝3.5V,U 2 ＝2.8V,U 3 ＝12V （3）U 1 ＝6V,U 2 ＝11.3V,U 3 ＝12V（4）U 1 ＝6V,U 2 ＝11.8V,U 3 ＝12V班级:姓名:学号:成绩:15-1：晶体管放大电路如图(a)所示，已知U CC ＝12V ，R C ＝3k Ω，R B ＝240k Ω，晶体管的β＝40。
(1)用直流通路估算各静态值I B 、I C 、U CE ；(2)如晶体管的输出特性如图(b)所示，试用图解法作放大电路的静态工作点（U BE 忽略不计）；(3)在静态时(u i ＝0)C 1和C 2上的电压各为多少?并标出极性。
(a )15-2：图中晶体管是PNP 型锗管。
（1） U CC 和C 1、C 2的极性如何考虑？请在图上标出；(2)设U CC ＝－12 V ，R C ＝3k Ω，β＝75，如果要将静态值I C 调到1.5m A ，问R B 应调到多大?(3)在调整静态工作点时，如不慎将R B 调到零，对晶体管有无影响?为什么?通常采取何种措施来防止发生这种情况?（4）如果静态工作点调整合适后，保持固定不变，当温度变化时，静态工作点将如何变化？这种电路能否稳定静态工作点？μ μ μ μ电工学A （2）习题册－基本放大电路(b)（4）15-3：试判断图中各个电路能不能放大交流信号?为什么?(1) (2)(3) (4)15-4：图示的放大电路中，已知U CC=12V，R C =2kΩ， R E =2kΩ，R B1=100kΩ， R B2 =50kΩ，Ui=3mA,晶体管的＝70。
电路有两个输出端，按这两种输出方式，分别求(1)画出微变等效电路；(2) U o1,U o2 。
RcR B1U o1R B2Ui REU o2（5）15-5：利用微变等效电路计算图示放大电路的电压放大倍数A u。
U CC=12V，R B=300kΩ，R C=3kΩ，β＝40。
(1)输出端开路；(2) R L=6kΩ。
设r be=0.8kΩ。
15-6：在图示的分压式偏置放大电路中，已知U CC=24V，R C =3.3kΩ，R E =1.5kΩ，R B1 =33kΩ，R B2=10kΩ，R L=5.1kΩ，晶体管的β＝60，并设R S≈0。
(1)试求静态值I B，I C和U CE；(2)画出微变等效电路；(3)计算晶体管的输入电阻r i；(4)计算电压放大倍数A u；(5)计算放大电路输出端开路时的电压放大倍数，并说明负载电阻R L对电压放大倍数的影响；(6)估算放大电路的输入电阻和输出电阻。
RcR B1R LRsC ER B2 RE UoUiEi（6）班级: 姓名: 学号: 成绩:15-7：集电极－基极偏置放大电路如图所示。
(1)试说明其稳定静态工作点的物理过程；(2)设U CC=24V，R C=10kΩ，R B=330kΩ，β=50，试求其静态值。
U CCRcR BC1 C2（7）EiRsR b1R b2Ui R e Uo15-9：射极输出器如图所示，已知R S=50Ω，R b1 =100kΩ，R b2 =30kΩ，R e=2kΩ，晶体管的β=60，r be=1kΩ，试求A u、r i、r O ，并画出交流微变等效图。
15-8：在题15-6中，如将图中的发射极交流旁路电容C E除去，(1)试问静态值有无变化?(2)画出微变等效电路；(3)计算电压放大倍数A，并说明发射极电阻R对电压放大倍数的影响；(4)计算放大电路的输入电阻和输出电阻。
（8）班级: 姓名: 学号: 成绩:16-1：在运放电路中分别计算开关S断开和闭合时的电压放大倍数A uf。
10R 1R1R1UiS Uo16-2：求运放的输出电压U O。
R1R216-3：证明图中运放的电压放大倍数⎪⎪⎭⎫⎝⎛+-==4311RRRRUUA Fiouf(R F>>R4)电工学A（2）习题册－集成运算放大器16-4：在图示电路中，接入输入电压U i1 = 2V , U i2 = 1.5V后，求输出电压U o1，U o2，U o3以及时间t＝2秒时，输出电压U o3的值。
16-5：在图中，已知Ui=5mV,求U O1, U O2及U O。
U o1+Ui 10MΩ10KΩ10KΩ20KΩ- U o2R（9）U o（10）16-6：在图中，已知R F =2R 1，R 2 = R 3，推导u o 与u i 的关系以及平衡电阻R 3。
R FR 1R 2 + + UiR 3--16-7：在下图电路中，接入输入电压U i1 = 1.1V, U i2 =1V 后，求输出电压U o1，U o2，U o3及输出电压U o3由0V 变为-4V 所需的时间。
16-8：在图中A 1 A 2 A 3为理想运放，试计算U o1、U o2、U o3的值。
U 0（11）班级: 姓名: 学号 : 成绩 :16-9：在下图电路中，集成运放的最大输出电压U OPP =±12V ，稳压管的双向稳值U Z =±5V,稳压管正向导通压降为0V ， U R =-2V 。
试画出电路的传输特性及输出电压波形u o 。
16-10：（1）设R f =20k Ω，设计电路使 u 0 = 2(u i1-u i2)。
（2）已知C =0.1 F ，设计电路使u o = ∫－200u i dt（要求画出电路）（选做）u iu o0 电压传输特性班级:姓名:学号 :成绩:18-1：在下图中，已知R L =80Ω，直流伏特计V 的读数为100V ，二极管的正向压降忽略不计，试求：（1）直流安培计A的读数；（2）整流电流的最大值；（3）交流伏特计V 1的读数；（4）变压器副边电流的有效值（选做）。
A~V 1VR L18-2：整流电路如图所示，二极管为理想元件，已知整流电压有效值U 2=500V ，负载电阻R L =100Ω，u 2的波形如图所示。
(1)分析在交流电压的正、负半周那，电流流过的路径；(2)试定性画出U o 的波形；(3)求整流电压平均值U o 为多少？ D 12U 2+ uoωtu 1 u2--D 218-3：整流滤波电路如图所示，二极管为理想元件，已知负载电阻R L =400Ω，负载两端直流电压U O =60 V ，交流电源频率为50Hz 。
要求：(1)在下表中选出合适型号的二极管;(2)计算出滤波电容器的电容。
＋ iOu u -1 2+ CR L u O -最高反向峰值电压/V（12）＋ －u 2- ＋ ＋． ． ． π π2π3u 2 -2CP11 2CP12 2CP13 最大整流电流平均值/mA 100 100 10050 100 150型号 电工学A （2）习题册－直流稳压电源18-4：有一单相桥式整流电容滤波电路，已知其变压器副边电压U 2=20V ，现在分别测得负载上直流输出电压 为28V ，24V ，20V ，18V ，9V ，试判断说明每种电压所示的工作状态是正常还是故障？说明何种故障？18-5：（选做）有一整流电路如图所示，（1）试求负载电阻R L1和R L2上整流电压的平均值U O1和U O2，并标出极性；（2） 试求二极管D 1、D 2 、D 3中的平均电流I D1 、I D2、I D3以及各管所承受的最高反向电压。
D1U 01R L290V10K ΩD2D310V 10V U 02R L1100Ω18-6：某稳压电源如下图所示，稳压管型号为2CW20(15V)，试问：（1）输出电压U O 的极性和大小如何？ （2）电容C 1和C 2的极性如何？它们的耐压应选多高？（3）负载电阻R L 的值约为多少？（设I Z =5mA ） （4）如将稳压管D Z 接反，后果如何？2CP13R1 2.4K Ω20uf C236V220VRLC1 20ufDZ（13）班级:姓名:学号 :成绩 :20-1：如果“与“门的两个输入端中， A 为信号输入端，B 为控制端。
设输入A 的信号如图所示。
当控制端 B=1和B=0两种状态时，试画出输出波形。
如果是“与非”门、“或”门、“或非”门则又如何？分别画出 输出波形。
最后总结四种电路的控制作用。
AA&BFB20-2：试画出图中与非门输出F 的波形。
AA &B CB CF20-3：根据下列各逻辑式，画出逻辑图。
（1）F=（A+B ）C（2）F=AB+BC（3）F=（A+B ）（A+C ）（4）F=A+BC（5）F=A （B+C ）BC（14）电工学A （2）习题册－门电路和组合逻辑电路20-4：用“与非”门实现以下逻辑关系，画出逻辑图：20-5：用“与非”门组成下列逻辑门：（1）“与”门ABCF=（2）“或“门CBAF++=（3）“非“门AF=（4）“与或“门DE FABCF+=（5）“或非“门CBAF++=20-6：写出图示两图的逻辑式。
