0欧电阻的作用(2008-07-08 20:06:53)标签：杂谈0欧电阻的作用大概有以下几个功能：①做为跳线使用。

这样既美观，安装也方便。

②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。

我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。

这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。

附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。

③做保险丝用。

由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。

由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。

有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。

不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。

④为调试预留的位置。

可以根据需要，决定是否安装，或者其它的值。

有时也会用*来标注，表示由调试时决定。

⑤作为配置电路使用。

这个作用跟跳线或者拨码开关类似，但是通过焊接固定上去的，这样就避免了普通用户随意修改配置。

通过安装不同位置的电阻，就可以更改电路的功能或者设置地址。

0欧的电阻不但有卖，而且还有不同的规格呢，一般是按功率来分，如1/8瓦，1/4瓦等等。

上下拉电阻：1.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

2.OC门电路必须加上拉电阻，以提高输出的搞电平值。

3.为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

4.在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

5.芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。

6.提高总线的抗电磁干扰能力。

pcb常见电阻阻值

pcb常见电阻阻值一、0欧姆电阻（R=0Ω）0欧姆电阻是一种理论上完全没有电阻的元件。

在实际应用中，0欧姆电阻通常用作连接器或跳线，用于连接电路中的两个节点。

二、10欧姆电阻（R=10Ω）10欧姆电阻是一种常用的标准电阻值，广泛应用于电路中的各种情况。

例如，在电子设备中，10欧姆电阻常用于限流电路和分压电路中。

此外，10欧姆电阻还可用于匹配电路和模拟电路中的负载。

三、100欧姆电阻（R=100Ω）100欧姆电阻也是一种常见的标准电阻值。

它在电路中的应用非常广泛。

例如，100欧姆电阻可用于电路的分压、限流和匹配等方面。

此外，100欧姆电阻还常用于电源稳压电路和模拟电路中的负载。

四、1k欧姆电阻（R=1kΩ）1k欧姆电阻是一种较大的电阻值，常用于电路中的分压、限流和信号调节等方面。

在一些传感器电路中，1k欧姆电阻常用于改变信号的电平和幅度。

此外，1k欧姆电阻还可用于模拟电路的负载和滤波器电路等。

五、10k欧姆电阻（R=10kΩ）10k欧姆电阻是一种较大的电阻值，常用于电路中的分压、限流和信号调节等方面。

在模拟电路中，10k欧姆电阻通常用于电压分压和电流限制。

此外，10k欧姆电阻还可用于电源稳压电路和信号放大电路等。

六、100k欧姆电阻（R=100kΩ）100k欧姆电阻是一种较大的电阻值，常用于电路中的分压、限流以及对输入、输出信号的调节等方面。

在放大电路中，100k欧姆电阻通常用于电压放大和电流限制。

此外，100k欧姆电阻还可用于模拟电路的负载和滤波器电路等。

七、1M欧姆电阻（R=1MΩ）1M欧姆电阻是一种较大的电阻值，通常用于电路中的高阻抗分压和限流等方面。

在模拟电路中，1M欧姆电阻常用于电压放大和电流限制。

此外，1M欧姆电阻还可用于信号调节、滤波器电路和比较器电路等。

以上是一些常见的电阻阻值及其应用。

在设计和搭建电路时，根据具体的需求选择合适的电阻阻值非常重要。

希望本文能对大家理解和应用电阻起到一定的帮助作用。

0欧姆电阻作用

0欧姆电阻作用0欧姆电阻作用引言：电阻是电学中的一个重要概念，它指的是物质对电流流动的阻碍程度。

而欧姆电阻则是指在单位时间内通过导体截面积为1平方米、导体长度为1米的导体时，其两端产生的电势差与通过该导体的电流之比。

0欧姆电阻则是指在理想情况下，所接入的元器件或线路中没有任何电阻存在。

一、0欧姆电阻在实际应用中的作用虽然0欧姆电阻在理论上存在，但在实际应用中却很难完全达到这种状态。

因此，在实际应用中，我们通常使用一些特殊材料制成的“近似”0欧姆电阻来代替真正意义上的0欧姆电阻。

这些近似0欧姆电阻可以有效地模拟出真正意义上的0欧姆电阻所具有的特性和作用。

二、0欧姆电阻在测量过程中的作用1. 保护测量仪器当我们进行测量时，如果被测量对象与仪器之间没有任何连接线，就会形成一个开路状态。

此时，如果直接将测量仪器连接到被测量对象上进行测量，就会对仪器造成损坏。

而通过使用0欧姆电阻，我们可以在被测量对象与仪器之间建立一个短路，从而保护仪器不受损坏。

2. 提高测量精度当我们进行测量时，由于各种因素的影响（如温度、湿度、电压波动等），很难完全消除误差。

而使用0欧姆电阻可以有效地减小这些误差，提高测量的精度。

三、0欧姆电阻在电路中的作用1. 保护元器件在某些情况下，当我们需要将两个元器件连接在一起时，由于它们之间存在一定的电位差，会导致电流产生。

如果这些电流过大，则可能会对元器件造成损坏。

而通过使用0欧姆电阻来连接这些元器件，则可以有效地限制这些电流的大小，从而保护元器件不受损坏。

2. 增加稳定性在某些情况下，当我们需要将多个元器件连接在一起组成一个复杂的电路时，由于各种因素的影响（如电压波动、温度变化等），很难保证电路的稳定性。

而通过使用0欧姆电阻来连接这些元器件，则可以有效地提高电路的稳定性，减小各种因素的影响。

3. 提高效率在某些情况下，当我们需要将多个元器件连接在一起组成一个复杂的电路时，由于它们之间存在一定的电位差，会导致电流产生。

pcb常见电阻阻值

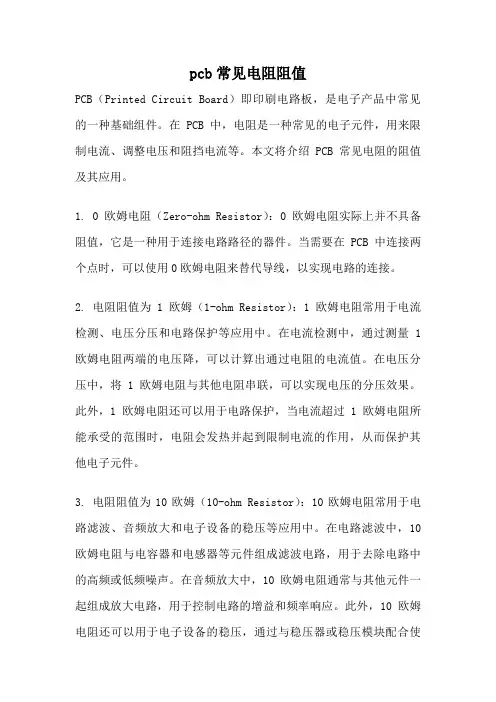

pcb常见电阻阻值PCB（Printed Circuit Board）即印刷电路板，是电子产品中常见的一种基础组件。

在PCB中，电阻是一种常见的电子元件，用来限制电流、调整电压和阻挡电流等。

本文将介绍PCB常见电阻的阻值及其应用。

1. 0欧姆电阻（Zero-ohm Resistor）：0欧姆电阻实际上并不具备阻值，它是一种用于连接电路路径的器件。

当需要在PCB中连接两个点时，可以使用0欧姆电阻来替代导线，以实现电路的连接。

2. 电阻阻值为1欧姆（1-ohm Resistor）：1欧姆电阻常用于电流检测、电压分压和电路保护等应用中。

在电流检测中，通过测量1欧姆电阻两端的电压降，可以计算出通过电阻的电流值。

在电压分压中，将1欧姆电阻与其他电阻串联，可以实现电压的分压效果。

此外，1欧姆电阻还可以用于电路保护，当电流超过1欧姆电阻所能承受的范围时，电阻会发热并起到限制电流的作用，从而保护其他电子元件。

3. 电阻阻值为10欧姆（10-ohm Resistor）：10欧姆电阻常用于电路滤波、音频放大和电子设备的稳压等应用中。

在电路滤波中，10欧姆电阻与电容器和电感器等元件组成滤波电路，用于去除电路中的高频或低频噪声。

在音频放大中，10欧姆电阻通常与其他元件一起组成放大电路，用于控制电路的增益和频率响应。

此外，10欧姆电阻还可以用于电子设备的稳压，通过与稳压器或稳压模块配合使用，可以实现对电子设备供电电压的稳定。

4. 电阻阻值为100欧姆（100-ohm Resistor）：100欧姆电阻常用于电路衰减、电路匹配和传感器电路等应用中。

在电路衰减中，100欧姆电阻可以用于减小电路中的信号幅度，从而实现对信号的衰减。

在电路匹配中，100欧姆电阻可以用于匹配不同电路之间的阻抗，以提高信号传输效果。

在传感器电路中，100欧姆电阻可以用于对传感器输出信号进行放大或调整，以满足电路的要求。

5. 电阻阻值为1千欧姆（1k-ohm Resistor）：1千欧姆电阻常用于电压分压、电路稳定和时序控制等应用中。

EMC设计电路中0欧姆电阻的十二种妙用

EMC 设计电路中0 欧姆电阻的十二种妙用
摘要在电路中的0 欧姆电阻，其作用相当于导线，既然如此，为什幺还要特意为它空出来一块地方呢？
在电路中，经常能够看到0 欧的电阻，就是这个不起眼的0 欧姆电阻，往往令新手们摸不着头脑。

在电路中的0 欧姆电阻，其作用相当于导线，既然如此，为什幺还要特意为它空出来一块地方呢？其实0 欧姆电阻的作用非常大，只不过大部分新手不知道而已。

零欧姆电阻又称为跨接电阻器，是一种特殊用途的电阻，严格来说，O 欧姆电阻的阻值并非是绝对的零，所以它和常见的贴片电阻一样有误差精度。

下面小编就为大家总结了一些电路中0 欧姆电阻的妙用。

1、在电路中没有任何功能，只是在PCB 上为了调试方便或兼容设计等原因。

0欧姆电阻的阻值

0欧姆电阻的阻值电阻是电路中常见的元件之一，用于限制电流的流动。

电阻的阻值是电阻器本身所具有的一个物理特性，用来表示电阻对电流的阻碍程度。

阻值的单位是欧姆（Ω），表示电阻对电流的阻碍程度。

而0欧姆电阻，顾名思义，就是阻值为0Ω的电阻。

0欧姆电阻在电路中起着非常重要的作用。

它可以理解为一个理想的导线，可以让电流自由地通过，没有任何的阻碍。

当电路中存在0欧姆电阻时，电流可以顺利地从一个节点流向另一个节点，不会受到电阻的限制。

这对于某些特定的电路设计来说非常有用，可以提供低阻抗的通路，确保电流的顺利传输。

0欧姆电阻在实际应用中有很多重要的用途。

例如，在测量电流时，我们通常会使用电流表，电流表的内阻非常小，可以近似看作是一个0欧姆电阻。

这样，通过将电流表串联在电路中，可以减小对电路的影响，使得测量结果更加准确。

在一些特殊的电路设计中，0欧姆电阻也能够起到一些特殊的作用。

例如，在差分信号传输中，常常会使用差分电阻器，差分电阻器的阻值为0欧姆。

差分电阻器可以提供低阻抗的通路，使得差分信号能够在电路中传输，减小信号的干扰和失真。

在模拟电路中，0欧姆电阻也可以用来连接两个节点，实现节点的短路。

短路是指两个节点之间的电阻为0的情况，可以使得两个节点之间的电压保持一致。

这在一些特定的电路设计中非常有用，可以实现信号的等效传输和匹配。

需要注意的是，0欧姆电阻并不代表没有电阻存在。

实际上，没有真正意义上的0欧姆电阻。

即使是理论上的导线，也会有一定的电阻存在。

因此，在实际应用中，0欧姆电阻只是一种近似的概念，用来表示电阻非常小，可以忽略不计的情况。

总结起来，0欧姆电阻是一种理想的电阻元件，它的阻值为0Ω，可以理解为一个理想的导线。

它在电路设计和测量中有着重要的应用，可以提供低阻抗的通路，保证电流的顺利传输。

但需要注意的是，实际上并不存在真正意义上的0欧姆电阻，0欧姆电阻只是一种近似的概念，用来表示电阻非常小，可以忽略不计的情况。

0欧电阻检测判据

0欧电阻检测判据在电子领域，电阻是一个非常重要的概念。

它是描述材料对电流流动的阻碍程度的物理量。

通常来说，电阻的单位是欧姆（Ω）。

然而，有时候我们也会遇到一个特殊的情况，即电阻为0欧姆。

当电阻为0欧姆时，意味着电流可以无阻碍地通过导体流动。

这是因为导体的电阻几乎可以忽略不计，电流在导体中的流动几乎没有任何阻碍。

因此，通过对电路中的电阻进行测试和判断，我们可以得出一些有关电路工作状态的重要信息。

当电路中的电阻为0欧姆时，我们可以判断电路是否短路。

短路是指电流直接从电源的正极流向负极，而不经过其他元件。

当电路中存在短路时，电流会急剧增大，可能会导致电源过载或元件烧坏。

通过检测电路中的电阻为0欧姆，我们还可以判断电路是否存在故障。

在正常情况下，电路中的电阻是有一定阻碍作用的，如果电阻为0欧姆，那么可能意味着电路中某个元件损坏或接触不良。

电阻为0欧姆的情况还可以用来判断电路是否处于短暂状态。

有时候，在电路刚刚接通或关闭的瞬间，电流可能会短暂地达到很高的数值，此时电阻几乎可以忽略不计。

对于电子工程师来说，通过对电路中电阻为0欧姆的检测和判断，可以帮助他们更好地理解电路的工作原理，及时发现潜在的问题并做出相应的处理。

因此，电阻为0欧姆的检测在电子领域中具有重要的意义。

然而，需要注意的是，电阻为0欧姆并不意味着电路中没有任何电阻。

事实上，几乎所有的导体都存在一定的电阻，只是这个电阻非常小以至于可以忽略不计。

所以，当我们在检测电路中的电阻时，需要使用专门的仪器，并且精确到一定的精度，以避免由于测量误差导致的判断错误。

总结一下，电阻为0欧姆的检测判据在电子领域中具有重要的意义。

通过对电路中电阻为0欧姆的检测，我们可以判断电路是否短路、是否存在故障或是否处于短暂状态。

这对于电子工程师来说是非常有价值的信息，可以帮助他们更好地理解和处理电路中的问题。

因此，在电子领域中，电阻为0欧姆的检测判据是一项重要的技术。

0欧姆电阻的重要作用,PCB工程一定要知道的

0欧姆电阻的重要作用,PCB工程一定要知道的1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。

2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。

4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。

5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻6,在高频信号下，充当电感或电容。

（与外部电路特性有关）电感用，主要是解决EMC问题。

如地与地，电源和IC Pin间7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。

）8,熔丝作用*模拟地和数字地单点接地*只要是地，最终都要接到一起，然后入大地。

如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。

地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。

人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。

虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。

如果把模拟地和数字地大面积直接相连，会导致互相干扰。

不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。

磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。

对于频率不确定或无法预知的情况，磁珠不合。

电容隔直通交，造成浮地。

电感体积大，杂散参数多，不稳定。

0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。

电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。

*跨接时用于电流回路*当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
