电力猫长距离环境下PLC设备解决方案
长距离环境下PLC设备解决方案
目前，我司PLC产品有两个型号，分别为ZPL-210和ZPL-500。
ZPL-210的参数：带宽为200M，传输距离为300m。
ZPL-500的参数：带宽为300M，传输距离为300m。
在长距离环境下，即距离超出设备的传输距离时，PLC设备的解决方案有以下两种：
【方案一】
拓扑结构如图所示，当连接路由器的PLC1与PLC2之间的距离超过设备的传输距离时，以ZPL-210为例子，两个设备之间的传输距离为300M，假如超过300m时，我们可以采用此连接方式。
采用此方案时，请注意：
1、两个区域采用不同的网络名，以免发生环路。
2、此方案可能产生网络瓶颈，在大流量的环境下，PLC1处理可能出现拥塞，导致丢包。
【方案二】
为了解决PLC1网络瓶颈问题，给出方案二，如图所示：。
(电力宽带)PLC解决方案课件PPT
PLC通信接口通常包括串口、 以太网口、Profibus等。
03
电力宽带PLC解决方案实施流程
需求分析与方案设计
01
02
03
04
需求调研
深入了解客户的实际需求，包 括通信速率、覆盖范围、终端
数量等。
方案设计
根据调研结果，设计满足客户 需求的通信方案，包括设备选 型、网络架构、组网方式等。
技术评估
04
电力宽带PLC解决方案案例分析
案例一：智能电网中的PLC应用
总结词
智能电网是现代电力系统的重要发展方向，PLC在其中扮演着关键角色。
详细描述
PLC在智能电网中主要用于实现电网的自动化控制和监测，包括对电力设备的远 程控制、故障诊断、能源调度等功能。通过PLC技术的应用，智能电网能够提高 电力供应的可靠性和效率，降低能源损耗和碳排放。
PLC在物联网领域的应用前景
PLC作为工业物联网的核心组件，将 广泛应用于智能制造、智能物流、智 能农业等领域，实现设备间的互联互 通和数据共享。
PLC将支持云计算、大数据等技术， 实现海量数据的采集、存储和分析， 为工业物联网的发展提供有力支持。
PLC将与传感器、执行器等设备配合， 构建智能化的监控系统和远程控制系 统，提高工业设备的运行效率和安全 性。
02
PLC硬件与软件
PLC硬件组成
输入输出模块
用于接收和发送信号，与外部设 备连接。
中央处理单元（CPU）
PLC的核心部件，负责执行程序 和控制功能。
电源模块
提供PLC所需的电源。
存储器
用于存储程序和数据。
通信模块
支持PLC与其他设备或系统的通 信。
PLC软件系统
电力猫 解决方案
电力猫解决方案1. 简介电力猫是一种利用电力线进行网络传输的设备，能够将室内电力线路转换为网络数据传输介质。
它能够利用现有的电力线路为用户提供稳定的网络连接，解决了传统无线网络信号弱、穿墙能力差的问题。
本文档将详细介绍电力猫的工作原理、安装配置、适用场景以及使用注意事项，帮助用户更好地了解和使用电力猫。
2. 工作原理电力猫利用电力线传输数据的原理是通过将网络数据转换为电力信号，然后通过电力线传输到目标设备，最后再将电力信号转换为网络数据。
其工作流程如下：1.电力猫将网络数据转换为电力信号。
2.电力信号通过电力线路传输到目标设备所在位置。
3.目标设备的电力猫将电力信号转换为网络数据。
这样，电力猫就实现了在不需要额外布线的情况下，利用现有的电力线路实现数据传输的功能。
3. 安装配置3.1 准备工作在安装电力猫之前，需要确保以下条件满足：•家庭或办公室的每个房间都有可用的电力插座。
•确保电力插座正常工作，没有电气故障。
•网络设备（如路由器）已经正确设置。
3.2 安装步骤1.将一个电力猫连接到网络设备（如路由器）的网口上。
2.将另一个电力猫连接到目标设备（如电脑、电视）的网口上。
3.将两个电力猫插入不同的电力插座中。
4.等待电力猫自动建立连接，指示灯显示连接成功即可。
4. 适用场景电力猫的使用场景广泛，特别适用于以下情况：•网络覆盖较差的区域：在一些墙壁或障碍物较多、无线信号难以传播的场所，利用电力猫可以实现更稳定、更快速的网络连接。
•网络扩展：当现有的无线网络已经无法满足需求时，可以使用电力猫将网络信号通过电力线路传输到其他房间，实现网络扩展。
•室内布线困难的场所：对于一些装修复杂、室内布线困难的场所，如老式建筑物或租赁房屋，电力猫提供了一种无需额外布线的网络传输解决方案。
5. 使用注意事项在使用电力猫时，需要注意以下事项：•使用同一品牌、型号的电力猫能够获得更好的兼容性和稳定性。
•务必确保每个电力猫插入的电力插座正常工作，没有电气故障。
电力猫 解决方案
电力猫解决方案
《电力猫解决方案》
随着数字化时代的来临，人们对互联网的需求越来越大。
然而在一些偏远地区或者是一些老旧建筑中，传统的无线网络信号覆盖常常存在问题，这就给人们的上网体验带来很大的困扰。
而电力猫的出现，为这一难题提供了一个有效的解决方案。
电力猫是一种利用家庭电力线传输数据的设备，它通过将路由器的信号转换成电信号，然后利用家庭的电力线将信号传输到各个角落，再通过另一台电力猫将电信号转换为网络信号，实现网络的覆盖。
这种方式不仅可以避免传统的无线网络信号受到建筑结构和距离的限制，还可以提供更加稳定和高速的网络连接。
对于那些居住在老旧建筑中或者是居住在有遮挡物的地区的人来说，电力猫无疑是一个非常实用的解决方案。
它可以帮助人们在家中任何一个角落都能畅快上网，不再受到信号覆盖不到的困扰。
而且电力猫的安装和使用也非常简单，只需插拔几个插头，按照说明书上的方式操作，就可以轻松地在家中建立起稳定的网络。
另外，对于一些企业来说，电力猫也可以作为办公室网络覆盖的解决方案。
由于一些老旧建筑或特殊环境下，无线网络信号覆盖不到的问题，采用电力猫进行网络覆盖就显得尤为重要。
总的来说，电力猫作为一种能够解决网络信号覆盖不到问题的
解决方案，已经成为了许多家庭和企业的首选。
它的出现不仅大大提升了人们的上网体验，也为一些特殊环境下的网络覆盖提供了有效的解决办法。
随着技术的不断发展，相信电力猫也会在未来发挥更加重要的作用。
发电厂中PLC控制系统的抗干扰措施
发电厂中PLC控制系统的抗干扰措施发电厂的PLC控制系统作为整个发电过程的核心控制部分，在运行过程中可能会受到各种干扰因素的影响，如电磁干扰、工作环境的温度变化、电源突变等，这些干扰因素可能会引起PLC控制系统的误动作或者系统的性能下降，因此需要采取一系列的抗干扰措施来保证PLC控制系统的可靠运行。
下面将介绍一些常用的抗干扰措施。
1.设备选型：在选择PLC设备时，应考虑设备的抗干扰能力，例如选择具有强电磁抗干扰能力的PLC设备。
同时还要对设备的工作环境进行评估，选择适合的设备。
2.接线布线：对于输入输出信号线，应根据信号的性质进行分类，并采取相应的防护措施。
例如，对于传感器信号线，可以采用屏蔽线和屏蔽接地，有效地减少电磁干扰。
3.电源稳定性：为了保证PLC系统的稳定运行，必须提供稳定的电源。
一般情况下，电源输入应通过电源隔离，防止电源突变对PLC系统的影响。
4.环境控制：PLC设备是工作在一定环境条件下的，例如温度、湿度等。
特别是对于高温环境，需要采取散热措施，保证PLC设备的正常工作温度范围。
5.输入信号处理：输入信号通常存在一定的滤波和去抖动处理。
对于电磁干扰较强的信号，可以采用滤波器进行滤波，使其适应于PLC系统的工作环境。
6.输出信号处理：对于输出信号，特别是对于控制执行机构（如电机、阀门等）的信号，应采取适当的驱动电路，以防止电源波动或其他因素对控制执行机构的干扰。
7.地线连接：良好的地线连接可以减少电磁干扰。
在PLC系统中，要确保各部分设备的地线都连接到同一个接地点，并采取良好的接地措施。
8.屏蔽处理：对于输入输出信号线，尤其是较长的信号线，可以采取屏蔽处理，如使用屏蔽线和屏蔽接头，以减少电磁干扰对信号的影响。
9.备份措施：为了防止PLC控制系统的故障导致发电厂停运，应采取相应的备份措施。
例如，可以配置备用PLC系统，当主PLC系统出现故障时，可以自动切换到备用系统。
10.周期检查：定期对PLC控制系统进行检查和维护，包括软件和硬件的检查，以及调试和故障排除，及时发现和解决问题，保证系统的稳定运行。
增强PLC系统抵御外界干扰的软硬件综合优化方案

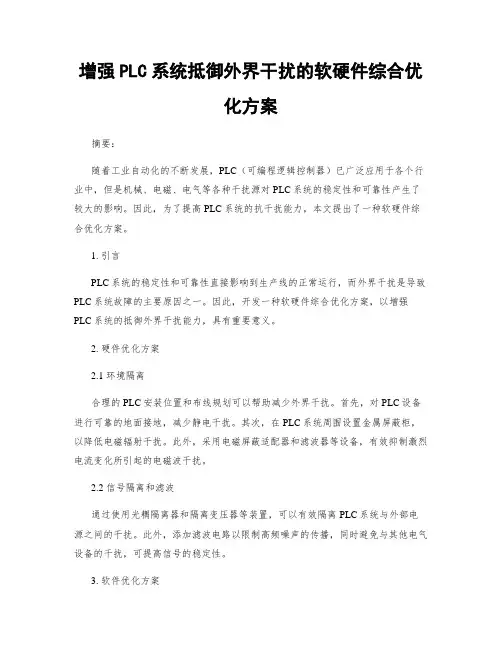

增强PLC系统抵御外界干扰的软硬件综合优化方案摘要：随着工业自动化的不断发展，PLC（可编程逻辑控制器）已广泛应用于各个行业中，但是机械、电磁、电气等各种干扰源对PLC系统的稳定性和可靠性产生了较大的影响。
