高考物理重点难点知识专题讲解(运动的图像,追及与相遇问题)
高中物理 运动图像、追及与相遇 要点梳理
运动图像、追及与相遇【典型例题】类型一、对x-t 图象的应用例1、甲、乙两人同时从A 地赶往B 地，甲先骑自行车到中点改为跑步，而乙则是先跑步到中点改为骑自行车，最后两人同时到达B 地。
又知甲骑自行车比乙骑自行车的速度快，并且两人骑车速度均比跑步速度快，若某人离开A 地的距离x 与所用时间t 的函数关系用图中的四个函数图象表示，则甲、乙两人的图象只可能是（）A ．甲是①，乙是②B ．甲是①，乙是④C ．甲是③，乙是②D ．甲是③，乙是④【答案】B 【解析】前一段位移甲的速度比乙的速度大，故甲的x-t 图象的斜率较大；后一段位移甲的速度比乙的速度x-t 图象要时刻牢记：BC 【答案】C类型二、通过对v-t 图象分析获取信息例2、两辆游戏赛车a 、b 次比赛中的v-t 图如图所示。
哪些图对应的比赛中，有一辆赛车追上了另一辆（）【答案】AC【解析】在v-t 图象中，图线和坐标轴包围的面积，在数值上等于位移的大小。
若要一辆车追上另一辆车，位移应该相等，在图象中，面积应该相等，所以AC 正确。
【总结升华】从v-t 图象可获取物体运动的信息有：1．物体运动的快慢（速度大小）——对应纵轴数值；2．物体运动的方向——t 轴上方为正方向，t 轴下方为负方向；3．运动速度的变化——图象对应的v 的数值变化可以看出运动快慢的变化；4．加速度大小及变化——图象斜率大小即加速度大小（tan a θ=）。
斜率变大，则a 变大；反之，则a 变小；斜率不变，则是加速度不变的匀变速直线运动；5．物体运动的位移——图象和坐标轴围成的图形的面积大小。
举一反三【变式】某人在静止的湖面上竖直上抛一小铁球，小铁球上升到最高点后自由下落，穿过湖水并陷入湖底的淤泥中一段深度。
不计空气阻力，取向上为正方向，在下边v-t图象中，最能反映小铁球运动过程的速度——时间图线是（）【答案】C【解析】小球竖直上抛后，在上升过程，速度减小，到最高点时速度等于零，下降时速度增大，进入水中后，因受到水的阻力，加速度减小，但速度仍增大，进入淤泥后，淤泥对球的阻力大于小球的重力，故向下减速运动，直到速度为零，由以上分析知，选项C正确。

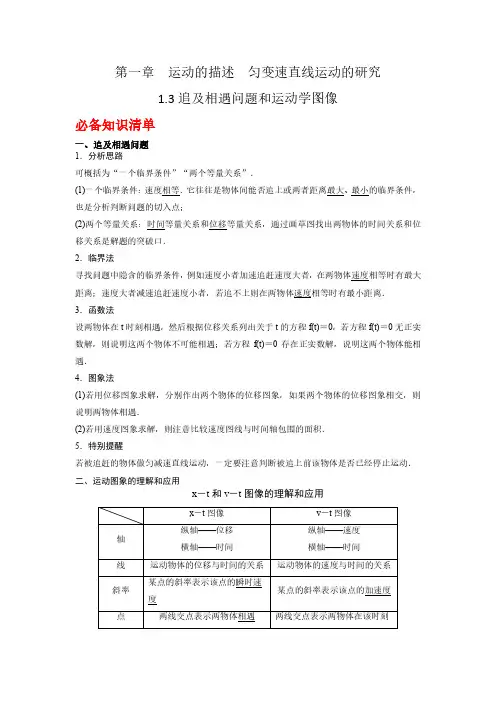

高中物理一轮复习1.3追及相遇问题和运动学图像
第一章运动的描述匀变速直线运动的研究1.3追及相遇问题和运动学图像必备知识清单一、追及相遇问题1．分析思路可概括为“一个临界条件”“两个等量关系”．(1)一个临界条件：速度相等．它往往是物体间能否追上或两者距离最大、最小的临界条件，也是分析判断问题的切入点；(2)两个等量关系：时间等量关系和位移等量关系，通过画草图找出两物体的时间关系和位移关系是解题的突破口．2．临界法寻找问题中隐含的临界条件，例如速度小者加速追赶速度大者，在两物体速度相等时有最大距离；速度大者减速追赶速度小者，若追不上则在两物体速度相等时有最小距离．3．函数法设两物体在t时刻相遇，然后根据位移关系列出关于t的方程f(t)＝0，若方程f(t)＝0无正实数解，则说明这两个物体不可能相遇；若方程f(t)＝0存在正实数解，说明这两个物体能相遇．4．图象法(1)若用位移图象求解，分别作出两个物体的位移图象，如果两个物体的位移图象相交，则说明两物体相遇．(2)若用速度图象求解，则注意比较速度图线与时间轴包围的面积．5．特别提醒若被追赶的物体做匀减速直线运动，一定要注意判断被追上前该物体是否已经停止运动．二、运动图象的理解和应用x－t和v－t图像的理解和应用命题点精析（一）追及相遇问题处理方法1．实质讨论追及、相遇的问题，其实质就是分析讨论两物体在相同时间内能否到达相同的空间位置问题．(1)两个关系：即时间关系和位移关系，这两个关系可通过画草图得到．(2)一个条件：即两者速度相等，它往往是物体间能否追上、追不上(两者)距离最大、最小的临界条件，也是分析判断的切入点．2．追及问题的常见类型(1)速度小者追速度大者(2)速度大者追速度小者典型例题例1A、B两辆列车在能见度很低的雾天里在同一轨道上同向行驶，A车在前，速度vA＝10 m/s，B车在后，速度v B＝30 m/s.当B车发现A车时就立刻刹车．已知B车在进行刹车测试时发现，若车以30 m/s的速度行驶时，刹车后至少要前进1 800 m才能停下，假设B车刹车过程中加速度恒定．为保证两辆列车不相撞，则能见度至少要达到()A．400 m B．600 mC．800 m D．1 600 m【答案】 C【解析】解法一基本公式法对B车，由运动学公式有0－v02＝2ax，解得a＝0－3022×1 800m/s2＝－0.25 m/s2，所以B车刹车的最大加速度为0.25 m/s2，当B车速度减小到v＝10 m/s时，两车相距最近，此时B车的位移为x 1＝v 2－v B 22a ，A 车的位移x 2＝v A t ，t ＝v －v Ba ，联立解得x 1＝1 600 m ，x 2＝800 m ，能见度至少为Δx ＝x 1－x 2＝800 m ，选项C 正确． 解法二 相对运动法 对B 车，由运动学公式有0－v 02＝2ax ，解得a ＝0－3022×1 800m/s 2＝－0.25 m/s 2，选A 车为参考系，B 车相对A 车的初速度为v 0相对＝v B －v A ＝30 m/s －10 m/s ＝20 m/s ，相对加速度为－0.25 m/s 2，当两车速度相等时相距最近，此时两车不相撞，则以后也不能相撞，所以此时B 车相对A 车的速度为v 相对＝0，由运动学公式有v 相对2－v 0相对2＝2ax 相对，代入数据得相对位移x 相对＝ 800 m ，选项C 正确． 解法三 图象法对B 车，由运动学公式有0－v 02＝2ax ，解得a ＝0－3022×1 800m /s 2＝－0.25 m/s 2，作出A 、B两车运动过程中的速度—时间图象如图所示，图线的交点的横坐标为两车速度相等的时刻，有t ＝v A －v Ba ＝80 s ，当两车速度相等时相距最近，此时两车不相撞，则以后也不能相撞，由v －t 图象与时间轴所围面积表示位移可知，图象中阴影三角形的面积为能见度的最小值，则x min ＝12×(30－10)×80 m ＝800 m ，选项C 正确．练1甲、乙两车在同一直线轨道上同向行驶，甲车在前，速度为v 1＝8 m/s ，乙车在后，速度为v 2＝16 m/s ，当两车相距x 0＝8 m 时，甲车因故开始刹车，加速度大小为a 1＝2 m/s 2，为避免相撞，乙车立即开始刹车，则乙车的加速度至少为多大？ 【答案】 6 m/s 2 【解析】方法一：临界法设两车速度相同时均为v ，所用时间为t ，乙车的加速度大小为a 2，则v 1－a 1t ＝v 2－a 2t ＝v ，v 1＋v 2t ＝v 2＋v2t －x 0，解得t ＝2 s ，a 2＝6 m/s 2，即t ＝2 s 时，两车恰好未相撞，显然此后在停止运动前，甲的速度始终大于乙的速度，故可避免相撞.满足题意的条件为乙车的加速度至少为6 m/s 2. 方法二：函数法甲、乙运动的位移：x 甲＝v 1t －12a 1t 2，x 乙＝v 2t －12a 2t 2避免相撞的条件为x 乙－x 甲<x 0 即12(a 2－a 1)t 2＋(v 1－v 2)t ＋x 0>0 代入数据有(a 2－2)t 2－16t ＋16>0不等式成立的条件是：Δ＝162－4×16(a 2－2)<0，且a 2－2>0解得a 2>6 m/s 2.练2如图所示，A 、B 两物体相距s ＝7 m 时，A 在水平拉力和摩擦力作用下，正以v A ＝4 m/s 的速度向右匀速运动，而物体B 此时正以v B ＝10 m/s 向右匀减速运动，加速度a ＝－2 m/s 2，则A 追上B 所经历的时间是( B )A ．7 sB ．8 sC ．9 sD ．10 s [答案] B[解析]由题意知，t ＝5 s 时，物体B 的速度减为零，位移大小x B ＝12at 2＝25 m ，此时A的位移x A ＝v A t ＝20 m ，A 、B 两物体相距Δs ＝s ＋x B －x A ＝7 m ＋25 m －20 m ＝12 m ，再经过Δt ＝Δsv A＝3 s ，A 追上B ，所以A 追上B 所经历的时间是5 s ＋3 s ＝8 s ，选项B 正确．命题点精析（二）运动图象的理解和应用1．对运动图象的认识，应注意以下三点(1)无论是x -t 图象还是v -t 图象都只能描述直线运动．(2)x -t 图象和v -t 图象不表示物体运动的轨迹，x 、v 与t 一一对应．(3)一般试题中，关键点是根据斜率判断物体的运动状况，x -t 图象的斜率表示物体运动的速度，根据x -t 图象的斜率判断速度变化情况；v -t 图象的斜率表示物体运动的加速度，根据v -t 图象的斜率判断加速度的变化情况．2．分析图象问题时应注意“六看”一看“轴”⎩⎪⎨⎪⎧x -t 图象纵轴表示位移v -t 图象纵轴表示速度 二看“线”⎩⎪⎨⎪⎧x -t 图象上倾斜直线表示匀速直线运动v -t 图象上倾斜直线表示匀变速直线运动 三看“斜率”⎩⎪⎨⎪⎧x -t 图象上斜率表示速度v -t 图象上斜率表示加速度四看“面积”⎩⎪⎨⎪⎧v -t 图象上图线和时间轴围成的“面积” 表示位移x -t 图象上图线和时间轴围成的“面积”无意义五看“纵截距”⎩⎪⎨⎪⎧x -t 图象表示初位置v -t 图象表示初速度 六看“特殊点”⎩⎪⎨⎪⎧拐点(转折点)：一般表示从一种运动变为另一种运动交点：在x -t 图象上表示相遇，在v -t图象上表示速度相等例2在平直公路上行驶的a 车和b 车，其位移—时间(x -t )图象分别为图中直线a 和曲线b ，已知b 车的加速度恒定且等于－2 m/s 2，t ＝3 s 时，直线a 和曲线b 刚好相切，则( )A ．a 车做匀速运动且其速度为v a ＝83 m/sB ．t ＝3 s 时a 车和b 车相遇但此时速度不等C ．t ＝1 s 时b 车的速度为10 m/sD ．t ＝0时a 车和b 车的距离x 0＝9 m 【答案】D【解析】x -t 图象的斜率等于速度，由题图可知，a车的速度不变，做匀速直线运动，速度为：v a ＝Δx Δt ＝8－23 m/s ＝2 m/s ，故A 错误；t ＝3 s 时，直线a 和曲线b 刚好相切，位置坐标相同，两车相遇，斜率相等，此时两车的速度相等，故B错误；t ＝3 s 时，b 车的速度为：v b ＝v a ＝2 m/s ，设b 车的初速度为v 0，对b 车，由v 0＋at ＝v b ，解得：v 0＝8 m/s ，则t ＝1 s 时b 车的速度为：v b ′＝v 0＋at 1＝8 m/s －2×1 m/s ＝6 m/s ，故C 错误；t ＝3 s 时，a 车的位移为；x a ＝v a t ＝6 m ，b 车的位移为：x b ＝v 0＋v b 2t ＝8＋22×3 m ＝15 m ，t ＝3 s 时，a 车和b 车到达同一位置，得：x 0＝x b －x a ＝9 m ，故D 正确．练3A 、B 两质点在同一平面内同时向同一方向做直线运动，它们的位置—时间图象如图所示，其中A 是顶点过原点的抛物线的一部分，B 是过点(0,3)的一条直线，两图象相交于坐标为(3,9)的P 点，则下列说法不正确．．．的是( )A ．质点A 做初速度为零、加速度为2 m/s 2的匀加速直线运动B ．质点B 以2 m/s 的速度做匀速直线运动C ．在前3 s 内，质点A 比B 向前多前进了9 mD ．在3 s 前某时刻质点A 、B 速度相等 【答案】C【解析】 质点A 的运动方程为x ＝12at 2，则初速度为零，加速度a ＝2 m/s 2，故A 正确；B直线的斜率表示速度，故质点B 做匀速直线运动，质点B 的速度为v ＝Δx Δt ＝9－33 m/s ＝2 m/s ，故B 正确；在前3 s 内，质点B 的位移为6 m ，质点A 的位移为9 m ，质点A 比B 向前多前进了3 m ，故C 错误；t ＝1 s 时刻，质点A 的速度为2 m/s ，质点B 以v ＝2 m/s 的速度做匀速直线运动，故D 正确．练4(多选)甲、乙两同学相约去参观博物馆。
高考物理一轮复习讲义 运动图像 追及和相遇问题
运动图像追及和相遇问题一、位移时间（x－t）图象1．x－t图象的意义(1)物理意义：反映了做直线运动的物体的位移随时间变化的规律．(2)图线斜率的意义①图线上某点切线的斜率的大小表示物体．②图线上某点切线的斜率的正负表示物体．2．两种特殊的x－t图象(1)匀速直线运动的x－t图象是一条过原点的直线．(2)若x－t图象是一条平行于时间轴的直线，则表示物体处于状态．二、v－t图象1．v－t图象的意义(1)物理意义：反映了做直线运动的物体的速度随时间变化的规律．(2)图线斜率的意义①图线上某点切线的斜率的大小表示物体运动的．②图线上某点切线的斜率的正负表示加速度的方向．(3)图象与坐标轴围成的“面积”的意义①图象与坐标轴围成的面积的数值表示相应时间内的．②若此面积在时间轴的上方，表示这段时间内的位移方向为；若此面积在时间轴的下方，表示这段时间内的位移方向为2．常见的两种图象形式(1)匀速直线运动的v－t图象是与横轴平行的直线．(2)匀变速直线运动的v－t图象是一条倾斜的直线。
【总结】1.x－t图象和v－t图象x－t图象v－t图象①表示物体做匀加速直线运动(斜率k＝tanα表示①表示物体做匀速直线运动(斜率表示速度v)；加速度a)；②表示物体静止；②表示物体做匀速直线运动；③表示物体向反方向做匀速直线运动；③表示物体做匀减速直线运动；④交点的纵坐标表示三个运动质点相遇时的位④交点的纵坐标表示三个运动质点的共同速移；度；⑤t1时刻物体位移为s1(图中阴影部分的面积⑤t1时刻物体速度为v1(图中阴影部分面积没有意义)表示质点①在0～t1时间内的位移)2、运动图象的分析与运用运动学图象主要有x－t图象和v－t图象，运用运动学图象解题可总结为六看：一看“轴”，二看“线”，三看“斜率”，四看“面积”，五看“截距”，六看“特殊点”．1．一看“轴”：先要看清两轴所代表的物理量，即图象是描述哪两个物理量之间的关系．2．二看“线”：图象表示研究对象的变化过程和规律．在v－t图象和x－t图象中倾斜的直线分别表示物体的速度和位移随时间变化的运动情况．3．三看“斜率”：斜率表示纵、横坐标轴上两个物理量的比值，常用一个重要的物理量与之对应，用于定量计算对应物理量的大小和定性分析变化的快慢．x－t图象中斜率表示运动物体的速度的大小和方向．v－t图象中斜率表示运动物体的加速度的大小和方向．4．四看“面积”：即图象和坐标轴所围的面积，也往往代表一个物理量，这要看两物理量的乘积有无意义．如v和t的乘积vt＝x，有意义，所以v－t图与横轴所围“面积”表示位移，x－t图象与横轴所围面积无意义．5．五看“截距”：截距一般表示物理过程的初始情况，如t＝0时的位移或速度．6．六看“特殊点”：如交点、拐点(转折点)等．如x－t图象的交点表示两质点相遇，但v－t图象的交点只表示速度相等．【典例分类练习】一、位移时间（x－t）图象1、如图是A、B两个质点做直线运动的位移－时间图线：(1)当t＝t1时，A、B两质点的加速度都大于零；(2)当t＝t1时，两质点相遇；(3)当t＝t1时，两质点的速度相等；(4)在运动过程中，A质点总比B质点快．以上描述中正确的是A．(1)(4) B．(2)(3)C．(2)(4) D．(4)2、如图所示的位移(x)－时间(t)图象和速度(v)－时间(t)图象中给出四条图线，甲、乙、丙、丁代表四辆车由同一地点向同一方向运动的情况，则下列说法正确的是A．甲车做直线运动，乙车做曲线运动B．0～t1时间内，甲车通过的路程大于乙车通过的路程C．0～t2时间内，丙、丁两车在t2时刻相距最远D．0～t2时间内，丙、丁两车的平均速度相等3、(2011年淮南模拟) 甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的x－t图象如图所示，则下列说法正确的是( ) A．t1时刻乙车从后面追上甲车B．t1时刻两车相距最远C．t1时刻两车的速度刚好相等D．0到t1时间内，乙车的平均速度小于甲车的平均速度4、(2009年高考山东卷)某物体做直线运动的v－t图象如图所示，据此判断四个选项中正确的是(F：受力；x：位移)( )5、（2013年新课标1）如图，直线a和曲线b分别是在平直公路上形式的汽车a和b的位置一时间（x-t）图线，由图可知A.在时刻t1，a车追上b车B.在时刻t2，a、b两车运动方向相反C.在t1到t2这段时间内，b车的速率先减少后增加D.在t1到t2这段时间内，b车的速率一直不a车大二、速度-时间（v－t）图象1、(2009年高考广东卷)如图是甲、乙两物体做直线运动的v－t图象，下列表述正确的是( )A．乙做匀加速直线运动B．0～1 s内甲和乙的位移相等C．甲和乙的加速度方向相同D．甲的加速度比乙的小2. (2010年高考上海卷改编)如图为质量相等的两个质点A、B在同一直线上运动的v －t图象．由图可知下列说法不正确的是( )A．在t时刻两个质点在同一位置B．在t时刻两个质点速度相等C．在0～t时间内质点B比质点A位移大D．在0～t时间内合外力对两个质点做功相等3．(2010年高考天津卷)质点做直线运动的v－t图象如图所示，规定向右为正方向，则该质点在前8 s内平均速度的大小和方向分别为( )A．0.25 ms 向右 B．0.25 ms 向左C．1 ms 向右 D．1 ms 向左4、t＝0时，甲、乙两汽车从相距70 km的两地开始相向行驶，它们的v－t图象如图所示．忽略汽车掉头所需时间．下列对汽车运动状况的描述正确的是A．在第1小时末，乙车改变运动方向B．在第2小时末，甲、乙两车相距10 kmC．在前4小时内，乙车运动加速度的大小总比甲车的大D．在第4小时末，甲、乙两车相遇5、（2013年新课标1）2012年11曰，“歼15”舰载机在“辽宁号”航空母舰上着舰成功。

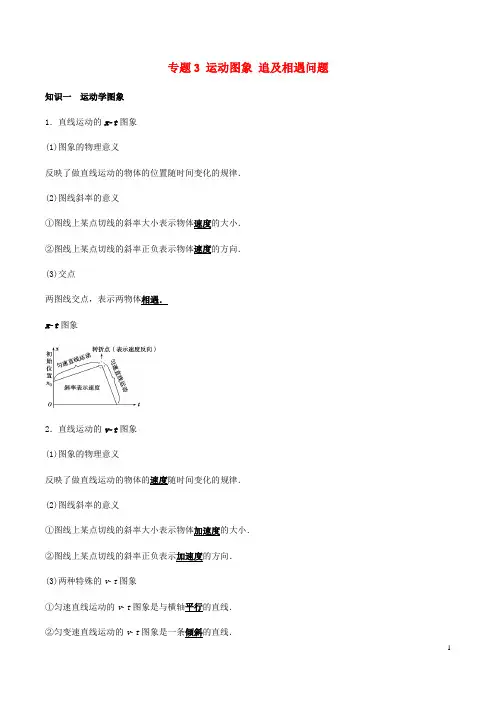

2021学年高考物理一轮复习核心考点专题3运动图象追及相遇问题含解析
专题3 运动图象追及相遇问题知识一运动学图象1．直线运动的xt图象(1)图象的物理意义反映了做直线运动的物体的位置随时间变化的规律．(2)图线斜率的意义①图线上某点切线的斜率大小表示物体速度的大小．②图线上某点切线的斜率正负表示物体速度的方向．(3)交点两图线交点，表示两物体相遇．xt图象2．直线运动的vt图象(1)图象的物理意义反映了做直线运动的物体的速度随时间变化的规律．(2)图线斜率的意义①图线上某点切线的斜率大小表示物体加速度的大小．②图线上某点切线的斜率正负表示加速度的方向．(3)两种特殊的vt图象①匀速直线运动的vt图象是与横轴平行的直线．②匀变速直线运动的vt图象是一条倾斜的直线．vt图象知识二追及与相遇问题1．问题概述当两个物体在同一条直线上运动时，由于两物体的运动情况不同，所以两物体之间的距离会不断发生变化，就会涉及追及、相遇或避免碰撞等问题．2．两类情况(1)若后者能追上前者，则追上时，两者处于同一位置，后者的速度一定不小于前者的速度．(2)若后者追不上前者，则当后者的速度与前者的速度相等时，两者相距最近．3．相遇问题的常见情况(1)同向运动的两物体追及并相遇：两物体位移大小之差等于开始时两物体间的距离．(2)相向运动的两物体相遇：各自发生的位移大小之和等于开始时两物体间的距离．对点练习1.xt图象(多选)如图所示是某质点做直线运动的xt图象，由图象可知 ( )A．质点一直处于运动状态B．质点第3 s内的位移是2 mC ．质点前4 s 内的位移是2 mD ．质点前6 s 内的平均速度大小为1 m/s【答案】CD【解析】位移—时间图象表明了位移随时间变化的关系，而不是质点运动的轨迹，从图象可以看出，2 s 末到4 s 末质点处于静止状态，选项A 错误；第3 s 内质点的位移为零，选项B 错误；前4 s 内质点的位移为2 m ，选项C 正确；前6 s 内质点的位移为6 m ，由平均速度定义可知：v ＝x t ＝66m/s ＝1 m/s ，选项D 正确．2. (多选)某物块从固定斜面底端以一定的初速度沿斜面上滑，其速度随时间变化的关系如图所示．则物块( )A ．在0.5 s 时离斜面底端最远B ．沿斜面上滑的最大距离为2 mC ．在1.5 s 时回到斜面底端D ．上滑时加速度大小是下滑时加速度大小的2倍【答案】AC【解析】物块减速到零时，离斜面底端最远，选项A 正确；图线与时间轴所围面积表示位移，所以最大距离为1 m ，选项B 错误；物块加速过程是其下滑过程，加速过程和减速过程物块的位移大小相等，即t ＝1.5s 时物块回到斜面底端，选项C 正确；物块上滑时加速度a 1＝0－40.5m/s 2＝－8 m/s 2，物块下滑时加速度a 2＝－21.5－0.5m/s 2＝－2 m/s 2，选项D 错误． 3. 一步行者以6.0 m/s 的速度跑去追赶被红灯阻停的公交车，在跑到距汽车25 m 处时，绿灯亮了，公交车以1.0 m/s 2的加速度匀加速启动前进，则( )A ．人能追上公交车，追赶过程中人跑了36 mB ．人不能追上公交车，人、车最近距离为7 mC ．人能追上公交车，追上车前人共跑了43 mD ．人不能追上公交车，且车开动后，人、车距离越来越远【答案】B【解析】在跑到距公交车25 m 处时，绿灯亮了，公交车以1.0 m/s 2的加速度匀加速启动前进，当公交车加速到6.0 m/s 时二者相距最近．公交车加速到6.0 m/s 用时t ＝6 s ，人运动距离为6×6 m＝36 m ，公交车运动距离为18 m ，此时二者距离最近，为18 m ＋25 m －36 m ＝7 m ，选项A 、C 错误，B 正确；人不能追上公交车，且车开动后，人车距离先减小后增大，选项D 错误．4. 甲、乙、丙三个物体同时同地出发做直线运动，它们的位移—时间图象如图所示．在20 s 内，它们的平均速度和平均速率的大小关系是( )A ．平均速度相等，平均速率v 甲>v 乙＝v 丙B ．平均速度相等，平均速率v 甲>v 丙>v 乙C ．平均速度v 甲>v 丙>v 乙，平均速率相等D ．平均速度和平均速率大小均相等【答案】A【解析】由图可知，三个物体的起点和终点相同，则位移相同，且运动时间相同，则由平均速度＝位移时间知平均速度相同．甲先沿正方向做减速直线运动，后沿负方向做加速运动返回，即甲有往返．乙沿正方向做匀速直线运动，丙沿正方向做加速直线运动，则路程s 甲>s 乙＝s 丙，由平均速率＝路程时间知甲的平均速率最大，乙、丙相等．故A 选项正确．5. 一枚火箭由地面竖直向上发射，其速度—时间图象如图所示，由图象可知( )A．0～t a段火箭的加速度小于t a～t b段火箭的加速度B．0～t b段火箭是上升过程，t b～t c段火箭是下落过程C．t b时刻火箭离地面最远D．t c时刻火箭回到地面【答案】A【解析】结合题干和图象可知竖直向上为正方向，则0～t a段火箭匀加速向上运动，t a～t b段火箭匀加速向上运动，且加速度比0～t a段大，故A正确；t b～t c段火箭速度仍大于0，即火箭仍向上运动，而加速度为负值，即加速度与速度方向相反，火箭做减速运动，故B错误；到t c时刻火箭速度为0，即此时到达了最高点，故C、D错误．6. 如图所示为甲、乙两物体相对于同一参考系的x-t图象，下面说法不正确的是 ( )A.甲、乙两物体的出发点相距x0B.甲、乙两物体都做匀速直线运动C.甲物体比乙物体早出发的时间为t1D.甲、乙两物体向同方向运动【答案】D【解析】由题图看出：甲从距原点正方向x 0处出发，乙从原点出发，则两物体的出发点相距为x 0，故A 正确；甲沿负方向做匀速直线运动，乙沿正方向做匀速直线运动，故B 正确，D 错误；甲从0时刻出发开始运动，而乙从t 1时刻出发开始运动，则甲物体比乙物体早出发的时间为t 1，故C 正确。
秘籍01运动图像问题和追及相遇问题(解析版)-备战2024年高考物理抢分秘籍
秘籍01 运动图像问题和追及相遇问题一、运动图像问题对运动图象的认识和理解，应注意以下三点：(1)无论是x-t图象还是v-t图象都只能描述直线运动．(2)x-t图象和v-t图象不表示物体运动的轨迹，x、v与t一一对应．(3)一般试题中，关键点是根据斜率判断物体的运动状况，x-t图象的斜率表示物体运动的速度，根据x-t图象的斜率判断速度变化情况；v-t图象的斜率表示物体运动的加速度，根据v-t 图象的斜率判断加速度的变化情况．1、x-t图像2、v-t图像3、x-t图像，v-t图像，a-t图像的对比图像识图 五要素t 上为正，t 下为负 斜 斜率表示物体加速度变化率，即加速度变化的快慢 截 纵截距表示物体初加速度面阴影部分的面积表示物体某段时间内速度变化量；t 上为正，t 下为负4、其他图像（v 2-x 图像、x-v 图像、x t-t 图像、a-x 图像）v²-x图像识图步骤 1.根据v²-v o ²=2ax 写出对应图线函数表达式； 2.找初速度和加速度两个主要物理量；识图 五要素点两图线交点，说明两物体经过某段相同位移或在某一位置的速度平方值相同线 ①①①①表示物体做匀加速直线运动；3表示物体做匀减速直线运动 斜 v²-x 图线料率K=2a ；上倾为正，下斜为负；陡缓示大小截 在v²-x 图线中纵截距表示物体初速度平方；在x -v 2图线中横载距表示物体的初速度平方面图线与横轴所围图形面积无意义x-v 图像v-x 图像识图步骤 1.根据v²-vo²=2ax 写出对应图线函数表达式；2.找初速度和加速度两个主要物理量；识图 五要素点 两图线交点，说明两物体经过某段相同位移或在某一位置的速度相同 线 ①①①表示物体做匀加速直线运动；①①表示物体做匀减速直线运动斜截 在v -x 图线中纵截距表示物体初速度；在x -v 图线中横截距表示物体的初速度面图线与横轴所围图形面积无意义图像识图步骤 1.根据图像写函数表达式；2.根据表达式找初速度和加速度两个主要物理量；识图五要素点两图线交点，说明两物体此时刻相遇线①①①表示物体做匀变速直线运动；①表示物体做匀速直线运动斜①①①斜率;上倾为正，下斜为负；陡缓示大小。
高考物理一轮复习专题1运动图象追及与相遇问题课件
动,t
两图象中,在t2、t4时刻2、4开始反向运动
B D.
4时刻减速运动,选项D错误。
解析
解析
第二十页，共41页。
答案
--2121
考点(kǎo diǎn)
一
例3
考点(kǎo diǎn)二
对点训练(xùnliàn)2
追及与相遇问题
1.分析技巧:可概括为“一个临界条件”“两个等量关系”。
所示,由图可知( )
关闭
从题图中看到开始甲比乙运动快,且早出发,但是乙做匀加速运动,最终是
A.甲比乙运动快,且早出发,所以乙追不上甲
可以追上甲的,选项A错误;t=20
s时,速度图象中甲的速度图线与时间轴所
B.t=20 s时,乙追上了甲
C.在t=20 s之前,甲比乙运动快;在t=20 s之后,乙比甲运动快
②若此面积在时间轴的上方,表示这段时间内的位移方向为 正方向 ;若
此面积在时间轴的下方(xià fānɡ),表示这段时间内的位移方向为负方向 。
(5)交点
两图线交点表示此时两质点速度相同 。
(6)截距
①纵轴截距表示t=0时刻的速度 。
②横轴截距表示速度为零的时刻 。
第四页，共41页。
-5-
二、追及与相遇问题(wèntí)
2
可知物体 A 追上物体 B 时,物体 B 早已停止运动,则 xB=
=25 m。
2
关闭
+
物体
B A 追上 B 所用时间 t= =8 s。
第十一页，共41页。
答案
解析(jiě
解析
答案
xī)
(dá àn)
高考物理专题复习《运动的图、击相遇问题》
高考物理专题复习《运动的图、击相遇问题》基础知识归纳一、运动的图像1、对运动图象物理意义的理解（1）一看“轴”：先要看清两轴所代表的物理量，即图象是描述哪两个物理量之间的关系．（2）二看“线”：图象表示研究对象的变化过程和规律．在v－t图象和x－t图象中倾斜的直线分别表示物体的速度和位移随时间变化的运动情况．（3）三看“斜率”：x－t图象中斜率表示运动物体的速度大小和方向．v－t图象中斜率表示运动物体的加速度大小和方向．（4）四看“面积”：即图线和坐标轴所围的面积，也往往代表一个物理量，这要看两物理量的乘积有无意义．例如v和t的乘积vt＝x有意义，所以v－t图线与横轴所围“面积”表示位移，x－t图象与横轴所围“面积”无意义．（5）五看“截距”：截距一般表示物理过程的初始情况，例如t＝0时的位移或速度．（6）六看“特殊点”：例如交点、拐点（转折点）等．例如x－t图象的交点表示两质点相遇，但v－t图象的交点只表示速度相等．2、运动图象的应用（1）用图象解题可使解题过程简化，思路更清晰，而且比解析法更巧妙、更灵活．在有些情况下运用解析法可能无能为力，但是图象法则会使你豁然开朗．（2）利用图象描述物理过程更直观．物理过程可以用文字表述，也可以用数学式表达，还可以用物理图象描述．如果能够用物理图象描述，一般来说会更直观且容易理解．（3）运用图象解答物理问题的主要步骤与方法①认真审题，根据题中所需求解的物理量，结合相应的物理规律确定所需的横、纵坐标表示的物理量．②根据题意，找出两物理量的制约关系，结合具体的物理过程和相应的物理规律作出函数图象．③由所作图象结合题意，运用函数图象进行表达、分析和推理，从而找出相应的变化规律，再结合相应的数学工具（即方程）求出相应的物理量．（4）用速度—时间图象巧得四个运动量①运动速度：从速度轴上直接读出．②运动时间：从时间轴上直接读出时刻，取差得到运动时间．③运动加速度：从图线的斜率得到加速度，斜率的大小表示加速度的大小，斜率的正负反映了加速度的方向．④运动的位移：从图线与时间轴围成的面积得到位移，图线与时间轴围成的“面积”表示位移的大小，第一象限的面积表示与规定的正方向相同，第四象限的面积表示与规定的正方向相反．3、用图象来描述两个物理量之间的关系，是物理学中常用的方法．是一种直观且形象的语言和工具．它运用数和形的巧妙结合，恰当地表达各种现象的物理过程和物理规律．运用图象解题的能力可归纳为以下两个方面：（1）读图即从图象中获取有用信息作为解题的条件，弄清试题中图象所反映的物理过程及规律，从中获取有效信息，通常情况下，需要关注的特征量有三个层面：第一层：关注横坐标、纵坐标①确认横坐标、纵坐标对应的物理量各是什么．②注意横坐标、纵坐标是否从零刻度开始．③坐标轴物理量的单位也不能忽视．第二层：理解斜率、面积、截距的物理意义①图线的斜率：通常能够体现某个物理量的大小、方向及变化情况．②面积：由图线、横轴，有时还要用到纵轴及图线上的一个点或两个点到横轴的垂线段，所围图形的面积，一般都能表示某个物理量，如v－t图象中的面积，表示位移，但要注意时间轴下方的面积为负，说明这段位移与正方向相反．③截距：图线在纵轴上以及横轴上的截距．第三层：分析交点、转折点、渐近线①交点：往往是解决问题的切入点．②转折点：满足不同的函数关系式，对解题起关键作用．③渐近线：往往可以利用渐近线求出该物理量的极值或确定它的变化趋势二、追及和相遇问题当两个物体在同一直线上运动时，由于两物体的运动情况不同，所以两物体之间的距离会不断发生变化，两物体间距会越来越大或越来越小，这时就会涉及追及、相遇或避免碰撞等问题.1、速度大者减速(如匀减速直线运动)追速度小者(如匀速运动)：①当两者速度相等时，若两者位移之差仍小于初始时的距离，则永远追不上，此时两者间有最小距离.②若两者位移之差等于初始时的距离，且两者速度相等时，则恰能追上，也是两者相遇时避免碰撞的临界条件.③若两者位移之差等于初始时的距离时，追者速度仍大于被追者的速度，则被追者还有一次追上追者的机会，其间速度相等时两者间距离有一个极大值.类型图象说明匀减速追匀速开始追及时，后面物体与前面物体间距离在减小，当两物体速度相等时，即t ＝t 0时刻：①若Δx ＝x 0，则恰能追及，两物体只能相遇一次，这也是避免相撞的临界条件②若Δx <x 0，则不能追及，此时两物体间最小距离为x 0－Δx③若Δx >x 0，则相遇两次，设t 1时刻Δx 1＝x 0两物体第一次相遇，则t 2时刻两物体第二次相遇注：x 0是开始时两物体间的距离匀速追匀加速匀减速追匀加速2、速度小者加速(如初速度为零的匀加速直线运动)追速度大者(如匀速运动)：①当两者速度相等时有最大距离.②若两者位移之差等于初始时的距离时，则追上.类型图象说明匀加速追匀速①t ＝t 0以前，后面物体与前面物体间距离增大②t ＝t 0时，两物体相距最远为x 0＋Δx③t ＝t 0以后，后面物体与前面物体间距离减小④能追及且只能相遇一次注：x 0为开始时两物体间的距离匀速追匀减速匀加速追匀减速3、追及、相遇问题的求解方法分析追及与相遇问题大致有两种方法，即数学方法和物理方法，具体为：方法1：利用临界条件求解.寻找问题中隐含的临界条件，例如速度小者加速追赶速度大者，在两物体速度相等时有最大距离；速度大者减速追赶速度小者，在两物体速度相等时有最小距离.方法2：利用函数方程求解.利用不等式求解，思路有二：其一是先求出在任意时刻t 两物体间的距离y ＝f (t )，若对任何t ，均存在y ＝f (t )>0，则这两个物体永远不能相遇；若存在某个时刻t ，使得y ＝f (t )≤0，则这两个物体可能相遇.其二是设在t 时刻两物体相遇，然后根据几何关系列出关于t 的方程f (t )＝0，若方程f (t )＝0无正实数解，则说明这两物体不可能相遇；若方程f (t )＝0存在正实数解，则说明这两个物体可能相遇.方法3：利用图象求解.若用位移图象求解，分别作出两个物体的位移图象，如果两个物体的位移图象相交，则说明两物体相遇；若用速度图象求解，则注意比较速度图线与t 轴包围的面积.方法4：利用相对运动求解.用相对运动的知识求解追及或相遇问题时，要注意将两个物体对地的物理量(速度、加速度和位移)转化为相对的物理量.在追及问题中，常把被追及物体作为参考系，这样追赶物体相对被追物体的各物理量即可表示为：s 相对＝s 后－s 前＝s 0，v 相对＝v 后－v 前，a 相对＝a 后－a 前，且上式中各物理量(矢量)的符号都应以统一的正方向进行确定.【例1】利用速度传感器与计算机结合，可以自动作出物体运动的图象，某同学在一次实验中得到的运动小车的v-t 图象如图所示，由此可以知道（）A ．小车先正向做加速运动，后反向做减速运动B ．小车运动的最大速度约为0.8m ／sC ．小车的最大位移是0.8mD ．小车做曲线运动答案：B【练习1】如图为一物体做直线运动的v-t 图象，下判断中正确的是（）A ．物体始终沿正方向运动B ．在t =2s 时，物体距出发点最远C ．物体先沿负方向运动，在t =2s 后开始沿正方向运动D ．0～2s 内位移为-20m,2～4s 内位移为20m,故t =2s 时，物体回到出发点。
物理学霸笔记04运动图像及追及相遇问题
条 件 ， 如 “ 刚 好 ”、 “ 恰 好 ”、 “ 最 多 ”、 “ 至 少 ” 等 ， 它们往往对应一个临界状态，满足相应的临界条件。 特别提醒： （ 1 ）在分析追及与相遇问题时，可用以下方法： ①临界条件法：当二者速度相等时，二者相距最远（最 近 ）。 ②图象法：画出 x – t 图象或 v – t 图象，然后利用图象 进行分析求解。 ③数学判别式法：设相遇时间为 t ，根据条件列方程，得 到 关 于 t 的 一 元 二 次 方 程 ， 用 判 别 式 进 行 讨 论 ， 若 Δ >0 ， 即 有 两 个 解 ， 说 明 可 以 相 遇 两 次 ； 若 Δ =0 ， 说 明 刚 好 追 上 或 相 遇 ； 若 Δ <0 ， 说 明 追 不 上 或 不 能 相 遇 。 （ 2 ）在追及问题中，若后者能追上前者，则追上时，两 者处于同一位置，后者的速度一定大于前者的速度；若后 者追不上前者，则当后者的速度与前者相等时，两者相距 最近。 （ 3 ）在相遇问题中，同向运动的两物体追及即相遇；相 向运动的物体，当各自发生的位移大小之和等于开始时两 物体之间的距离时即相遇。 例：甲、乙两汽车同一条平直公路上同向运动，其速度— 时 间 图 象 分 别 如 图 中 甲 、 乙 两 条 曲 线 所 示 。 已 知 两 车 在 t2 时刻并排行驶，下列说法正确的是
考 点 04 运 动 图 像 及 追 及 相 遇 问 题 一、三种运动图像 1 ．位移—时间（ x – t ）图像 （ 1 ）位移—时间图像反映了做直线运动的物体的位移随 时间变化的规律，图像并非物体运动的轨迹。 （ 2 ）位移—时间图像只能描述物体做直线运动的情况， 这是因为位移—时间图像只能表示物体运动的两个方向： t 轴上方代表正方向， t 轴下方代表负方向；如果物体做 曲线运动，则画不出位移—时间图像。 （ 3 ）位移—时间图线上每一点的斜率表示物体在该时刻 的速度，斜率的大小表示速度的大小，斜率的正负表示速 度的方向。 2 ．速度—时间（ v – t ）图像 （ 1 ）速度—时间图像反映了做直线运动的物体的速度随 时间变化的规律，它也只能描述物体做直线运动的情况。 （ 2 ）速度—时间图线上每一点的斜率表示物体该时刻的 加速度。斜率的大小表示加速度的大小，斜率为正表示加 速度沿规定的正方向，但物体不一定做加速运动，斜率为 负则加速度沿负方向，物体不一定做减速运动。 （ 3 ）速度—时间图线与 t 轴所围面积表示这段时间内物 体的位移。 t 轴上方的面积表示位移沿正方向， t 轴下方 的面积表示位移沿负方向，如果上方与下方的面积大小相 等，说明物体恰好回到出发点。 3 ．位置坐标（ x – y ）图像
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【小结】x－t图象反映位移随时间变化的规律， 其斜率表示速度大小和方向，与纵轴的截距表示初始 时刻的位置，图线与t轴间所夹“面积”没有物理意 义.
变式1下列运动图象中表示质点做匀变速直线运 动的是( )
【解析】匀变速直线运动是速度均匀变化的运 动，故C选项正确，D选项错误；在位移—时间图象 中速度用图象的斜率表示，而且斜率应该是变化的， 故A、B选项错误.
高考物理重点难点知识专题讲解 运动的图象 追及与相遇问题
知识点一 x－t图象 物体运动的x－t图象表示物体 的位移随时间变化的规律，与物体 运动的轨迹 无任何直接 关系.右图 中a、b、c三条直线对应的x－t关系 式分别为xa＝ vat＋x0 、xb＝ vbt 匀速 __ __、xc＝ vc(t－t0) ，都是__ __ 直线运动的位移—时间图象.纵轴截距x0表示在t＝0时a 前方x0处 在b__ __；横轴截距t0表示c比b和a 晚出发t0 ；斜 率表示运动 速度 ，容易看出 vc>vb＝va ；交点P可反 映出t时刻 c追上b .
物体做变速直线运动的x－t图象是曲线，物体做匀 变速直线运动的x－t图象是一条抛物线. 知识点二 v－t图象 物体运动的v－t图象表示物体运动的速度随时间变 化的规律，与物体运动的轨迹无任何直接关系. 右图中a、b、c、d四条直线对应的v－t关系式分 别为va＝ 常数 、vb＝v0＋at 、vc ＝
【答案】C
考点二 v－t图象 例2a、b两物体从同一位置沿 同一直线运动，它们的速度图 象如图所示，下列说法正确的 是( ) A.a、b加速时，物体a的加 速度大于物体b的加速度 B.20 s时，a、b两物体相距最远 C.60 s时，物体a在物体b的前方 D.40 s时，a、b两物体速度相等，相距200 m
图线 含义
图线②表示 质点静止 图线③表示 质点向负方 质 点相遇 点⑤表示t1时 刻质点位移 为x1(图中阴 影部分的面 积没有意义) 图线⑥表示 物体静止在 原点
v－t图象
a－t图象
交点④表示此时 交点④表示此时三 三个质点有相同 个质点有相同的加 的速度 速度 点⑤表示t1时刻 质点速度为 v1(图中阴影部 分面积表示质点 在0～t1时间内 的位移) 点⑤表示t1时刻质 点加速度为a1(图中 阴影部分面积表示 质点在0～t1时间内 的速度变化量)
【解析】从v－t图象可以看出，在加速阶段，物 40 体b的加速度ab＝ m/s2＝2 m/s2， 40－20 物体a的加速度 40－10 aa＝ m/s2＝1.5 m/s2，选项A错误. 20 20 s时，a的速度为40 m/s，而b的速度为零，故 在继续运动过程中，两者距离仍增大，至40 s时两者 距离达到最大值，选项B错误； v－t图线下包含的面积等于位移，从图线与t轴 围成的面积看，60 s时，a运动的位移
at 、vd＝ v0－a′t ，直线a是匀
速直线运动的速度图象，其余都是匀 变速直线运动的速度图象.纵轴截距v0 表示
b、d的初速度
，横轴截距tm
表示 d从做匀减速直线运动开始到速度等于零所 需要的时间 .
斜率表示运动的 加速度
，斜率为负者(如d)对应
于 匀减速 直线运动.图线下边覆盖的面积表示运动的 __ 位移 .两图线的交点P可反映出在时刻t两个运动(c和 d) 有相同的速度 . 知识点三 a－t图象 a－t图象反映运动物体的加速度a随时间t变化的情 况. a－t图线所围图形的面积表示速度变化量Δ v，从a －t图象可判断物体运动的性质.
②若两者速度相等时，恰能追上，则只能追上一 次，这也是两者 避免碰撞 的临界条件. ③若追上时，追者速度仍大于被追者的速度，则因 追者是减速运动，被追者还有一次追上追者的机会，其 间速度相等时两者间距离有一个 最大 值. (2)速度小者加速(如初速度为零的匀加速直线运动) 追速度大者(如匀速运动)： ①当两者速度相等时有 最大 距离. ②若两者位置相同时，则追上.
图线 含义
图线⑥表示物体 图线⑥表示物体加 静止 速度为0
知识点四 追及、相遇问题 1.追及和相遇问题概述 当两个物体在 同一直线上 运动时，由于两物体的 运动情况不同，所以两物体之间的
距离
会不断发生
变化，两物体间距或越来越大或越来越小，这时就会涉 及到追及、相遇或避免碰撞等问题. 2.追及问题的两类情况 (1)速度大者减速(如匀减速直线运动)追速度小者(如 匀速运动)： ①当两者速度相等时，若追者仍末追上被追者，则 永远追不上，此时两者间有 最小 距离.
直线运动中三种常见图象的比较(⑥是与t轴重合的 直线) 比较 项目 x－t图象 v－t图象 a－t图象
图象
比较 项目
x－t图象 图线①表示 质点做匀速 直线运动(斜 率表示速度v)
v－t图象
a－t图象
图线①表示质点 图线①表示质点做 做匀加速直线运 加速度逐渐增大的 动(斜率表示加 直线运动 速度a) 图线②表示质点 图线②表示质点做 做匀速直线运动 匀变速直线运动 图线③表示质点 图线③表示质点做 做匀减速直线运 加速度减小的直线 动 运动
【解析】从图中看出，0～T1这段时间内，兔子 没有运动，而乌龟在做匀速运动，所以A选项错； 乌龟一直做匀速运动，兔子先静止后匀速再静止 再匀速，所以B选项错； 在T4时刻以后，兔子的速度比乌龟的速度大，所 以C选项错； 在0～T5时间内，乌龟位移比兔子的位移大，所 以乌龟的平均速度比兔子的平均速度大，即D选项正 确. 【答案】D
3.相遇问题的常见情况 (1)同向运动的两物体追及即相遇. (2)相向运动的物体，当各自发生的位移大小之和等 于初状态两物体的距离时即相遇.
考点一
x－t图象
例1龟兔赛跑的故事流传至今， 按照龟兔赛跑的故事情节，兔 子和乌龟的位移图象如图所 示，下列关于兔子和乌龟的运动正确的是( A.兔子和乌龟是同时从同一地点出发的 B.乌龟一直做匀加速运动，兔子先加速后匀速再加速 C.骄傲的兔子在T4时刻发现落后奋力追赶，但由于速 度比乌龟的速度小，还是让乌龟先到达预定位移s3 D.在0～T5时间内，乌龟的平均速度比兔子的平均速 度大 )
