三相&四相漏电断路器
三相的原理
三相的原理电力系统中，三相电是一种非常常见的电源形式。
它的特点是电压稳定，能够提供大量的电能，因此在工业生产中得到了广泛的应用。
那么，三相电的原理是什么呢？本文将从三相电的产生、特点和应用三个方面来讲解三相电的原理。
一、三相电的产生三相电的产生是基于旋转磁场的原理。
在三相电源中，有三个相位的交流电压，它们的频率相同，但是相位差120度。
当三个交流电压同时加在三个相位上时，就会形成一个旋转磁场。
这个旋转磁场的方向和速度取决于三个相位的电压大小和相位差。
当一个导体放置在旋转磁场中时，导体将产生感应电动势。
由于旋转磁场的方向和速度是不断变化的，所以导体上感应电动势的大小和方向也会不断变化。
这种变化产生的电动势就是三相电。
二、三相电的特点三相电有以下几个特点：1.电压稳定由于三相电的产生是基于旋转磁场的原理，因此三相电的电压稳定性非常好。
即使在负载变化较大的情况下，三相电的电压也能保持相对稳定。
2.功率大三相电提供的电能比单相电更大，因为三相电有三个相位，每个相位都可以提供电能。
在同样电压下，三相电的功率是单相电的三倍。
3.线路简单三相电的线路相对于单相电来说更简单。
因为三相电有三个相位，可以使用三根电线来传输电能。
而单相电需要使用四根电线，因此三相电的线路建设成本更低。
三、三相电的应用三相电在工业生产中得到了广泛应用。
以下是三相电的一些应用：1.电机三相电驱动的电机是工业生产中最常用的电机。
由于三相电提供的电能稳定，因此三相电驱动的电机可以提供更稳定的动力。
2.发电机三相电也可以用于发电机。
由于三相电的电能大，可以提供更多的电能。
3.变压器三相变压器是工业生产中常用的电力设备之一。
三相变压器可以将三相电的电压变换成其他电压，以满足不同设备的需求。
总之，三相电是一种非常重要的电源形式。
它的电压稳定、功率大、线路简单等特点，使得它在工业生产中得到了广泛的应用。
希望本文可以帮助大家更好地了解三相电的原理和应用。
三相电源原理
三相电源原理
三相电源是指由三个相位相差120度的正弦波电压源组成的电源系统。
其工作原理如下：
1. 三相电源主要由三个相位相差120度的正弦波电压源组成，分别称为A相、B相和C相。
2. 三相电源中的每个相都有相同的电压幅值和频率，但相位差不同。
3. 在三相电源中，各个相之间的电压波形相位相差120度，形成一个三角形波形图。
4. 三相电源可以提供更高的功率输出，相较于单相电源，三相电源的功率输出可以提高约1.732倍。
5. 三相电源主要用于供应大型电动机、变压器和工业设备等高功率负载。
6. 三相电源通过三相电缆或导线连接负载，负载中的电器将电源提供的电能转化为机械能或其他形式的能量。
7. 三相电源使得电流通过三条线路均衡分布，提高了系统的稳定性和效率。
总的来说，三相电源能够提供更高的功率输出，提高了能源利用效率，并广泛应用于工业、商业和建筑等领域。

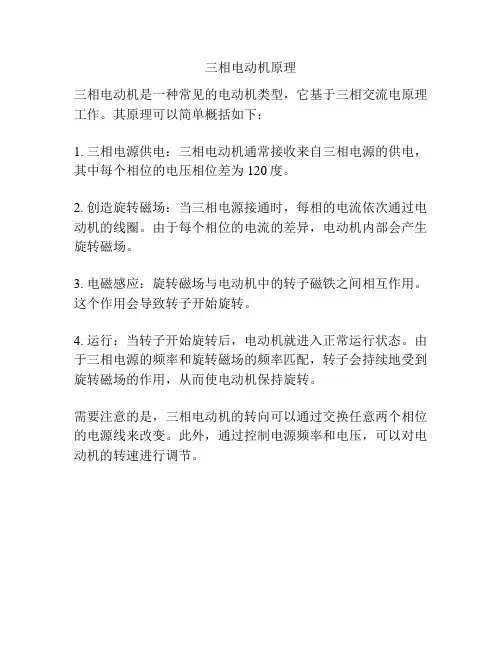

三相电动机原理
三相电动机原理
三相电动机是一种常见的电动机类型，它基于三相交流电原理工作。
其原理可以简单概括如下：
1. 三相电源供电：三相电动机通常接收来自三相电源的供电，其中每个相位的电压相位差为120度。
2. 创造旋转磁场：当三相电源接通时，每相的电流依次通过电动机的线圈。
由于每个相位的电流的差异，电动机内部会产生旋转磁场。
3. 电磁感应：旋转磁场与电动机中的转子磁铁之间相互作用。
这个作用会导致转子开始旋转。
4. 运行：当转子开始旋转后，电动机就进入正常运行状态。
由于三相电源的频率和旋转磁场的频率匹配，转子会持续地受到旋转磁场的作用，从而使电动机保持旋转。
需要注意的是，三相电动机的转向可以通过交换任意两个相位的电源线来改变。
此外，通过控制电源频率和电压，可以对电动机的转速进行调节。
三相电的应用
中国 ·四川
Sichuan, China
谢谢！
中国 ·四川
Sichuan, China
中国 ·四川
Sichuan, China
三、三相电的产生与应用
三相电在交流电路中的应用大体可分为两类： 一类是接在需要三相电源上才能正常工作的三相负载,如果每相负载的 阻抗值和阻抗角完全相等，则为对称负载，如三相电动机，GT铸锭炉。 另一类是接入只需单相电源的负载，它们可以按照需要接在三相电源 的任意一相电压或线电压上。对于电源来说它们也组成三相负载，但各相
功率验证：
由I线＝3800A，可得I相＝3800 / 3 =2194A 则每个电阻的电流IR＝2194/2＝1097A 每个电阻的阻值：R＝25V／1 097A=0．0228 欧
中国 ·四川
Sichuan, China
三相电在பைடு நூலகம்VA铸锭炉中的连接方式：
U12＝38V U23＝38V U13＝55V
I1＝2111A I2＝2111A I3＝2186A 中国 ·四川
P1＝80KvA P2＝80KvA P3＝120KvA Sichuan, China
为什么选用三相电：
一、在发电方面：三相交流发电机比相同尺寸的单相交流 发电机容量大。 二、在输电方面：如果以同样电压将同样大小的功率输送 到同样距离，三相输电线比单相输电线节省材料。 三、在用电设备方面：三相交流电动机比单相电动机结 构简单、体积小、运行特性好等等。因而三相制是目前世界各 国的主要供电方式。我国的三相电线电压是采用380V。
三相电及应用
中国 ·四川
Sichuan, China
一、三相电简介
二、连接方式
三、三相电的应用
中国 ·四川
三相交流电基础知识
第四节 三相交流电路工业上应用最多的交流电是三相交流电。
单相交流电实际上也是三相交流电的一部分。
三相交流电有很多优点：例如三相电机比同尺寸的单相电机输出功率大，性能好；三相交流电的输送比较经济；既节约了有色金属又降低电能损耗等。
一、 、 三相交流三相交流三相交流电电的产生三相交流电一般由三相发电机产生。
其原理可由图1-46说明。
发电机定子上有U1-U2、V1-V2、W1-W2三组绕组，每组绕组称为一相，各相绕组匝数相等、结构一样，对称地排放在定子铁芯内侧的线槽里。
在转子上有一对磁极的情况下，三相绕组在排放位置上互差120o 。
转子转动时U1-U2、V1-V2、W1-W2绕组中分别都产生同样的正弦感应电动势。
但当N极正对哪一相绕组时，该相感应电动势取得最大值。
显然，V相比U相滞后120o ，W相比V相滞后120o ，U相比W滞后120o 。
三相电动势随时间变化的曲线如图1-47所示。
这种大小相等、频率相同、但在相位上互差120o 的电动势称为对称三相电动势。
同样，最大值相等、频率相同、相位相差120o 的三相电压和电流分别称为对称三相电压和对称三相电流。
图1-46 三相交流电发电机示意图图1-47 三相交流电波形三相交流电动势在时间上出现最大值的先后次序称为相序。
相序一般分为正相序、负相序、零相序。
最大值按U—V—W—U顺序循环出现的为正相序。
最大值按U—W—V—U顺序循环出现的为负相序。
如令三个相电压的参考极性都是起始端U1、V1、W1为正，尾端U2、V2、W2为负，又令U1—U2绕组中的电动势e u ，为参考正弦量，那么，三个相电压的函数表达式为：图1-48 三相交流电势相量图对称三相交流电动势的相量图，如图2-48所示。
二、三相三相电电源的接法源的接法 在生产中，三相交流发电机的三个绕组都是按一定规律连接起来向负载供电的。
通常有两种接法；一种是星形（Y）连接；另一种是三角形（△）连接。
（一） ） 星形星形星形连连接图1-49 三相交流电源的连接将电源三相绕组的末端U 2、V 2、W 2连接在一起，成为一个公共点（中性点），而由三个首端U 1、V 1、W 1分别引出三条导线向外供电的连接形式，称为星形（Y）连接。
三相电路基本知识
三相电路基本知识一、概括三相电路基本知识是电力系统中至关重要的部分，涉及三相交流电的产生、传输、变换和应用。
本文旨在介绍三相电路的基本概念、原理及应用领域。
三相电路具有高效、稳定的特点，广泛应用于工业、商业和家庭等各个领域。
本文将重点介绍三相电源、三相负载、三相线路的接法、三相电路的功率计算，以及三相电路中的电压电流特性等内容，为读者提供三相电路的基本知识和理解，以便更好地应用和维护电力系统。
1. 介绍三相电路的重要性和应用领域三相电路在现代电力系统中占据着举足轻重的地位，其重要性不容忽视。
三相电路是一种能够同时传输三种频率电能的电路系统，其广泛的应用领域涵盖了工业、商业和家庭等各个方面。
了解三相电路的基本知识，对于电气工程师、电力工作者以及广大民众来说都至关重要。
三相电路的重要性体现在其高效稳定的电力传输能力上。
相较于单相电路，三相电路具有更高的输电效率和更大的容量，能够满足大规模电力负载的需求。
三相电路还能提供更为平衡和稳定的电力供应，有助于保障电力系统的整体运行安全。
三相电路的应用领域极为广泛。
在工业领域，三相电路是电动机、发电机、变压器等设备的核心驱动力量，广泛应用于各类机械设备、生产线以及自动化系统中。
在商业领域，三相电路用于照明、空调、电脑等设备，为商业活动的正常进行提供了重要支持。
在家庭领域，三相电路则为家用电器如电视、冰箱、洗衣机等提供了稳定的电力供应。
三相电路还广泛应用于电网建设、能源分配以及电力系统自动化控制等方面。
三相电路在现代电力系统中具有不可或缺的地位。
掌握三相电路的基本知识，对于理解和应用电力系统具有重要意义。
在接下来的文章中，我们将详细介绍三相电路的基本概念、工作原理以及相关的技术要点。
2. 简述三相电路的发展历程及其在现代电力系统中的地位三相电路的发展历程可以追溯到电力工业的早期阶段。
自发电机的发明以来，三相电路技术得到了不断的完善和发展。
随着工业化的进程，三相电路因其高效、稳定的特性，逐渐取代了单相电路，成为电力系统的主要组成部分。
三相电是什么意思,电费更贵吗
三相电是什么意思？电费更贵吗？在日常生活中，我们经常会听到“三相电”这个概念，尤其是在使用电力的场所，比如家庭、工厂、商业建筑等。
那么，三相电是什么意思呢？与单相电相比，三相电又有何特点呢？它的电费是否更贵呢？首先，让我们了解一下什么是三相电。
简单来说，三相电是指电源的电流通过三根导线传输，并且三根导线的电流大小和相位互有关系的电力系统。
所谓“相位互有关系”，即三根导线上的电流大小和波形存在一定的关联性。
这种电力系统可以有效地利用电源的能量，提供更大的功率输出，比如用于驱动大功率的电机、照明系统、工业设备等。
相比之下，单相电是指电源的电流只通过一根导线传输的电力系统。
单相电较为常见，通常适用于一些家庭用电、小型办公场所等。
与三相电相比，单相电的功率输出相对较小，适用范围也较为有限。
那么，为什么三相电比单相电更加高效呢？这要从电流的波形和传输方式来解释。
三相电中的三根导线上的电流波形相互错开120度，形成一种交替出现的特定相位差关系。
这种相位关系可以使得三相电系统中的电流总和始终为零，从而达到平衡的效果。
由于三相电的电流总和为零，所以电源输出的功率可以更大。
而在单相电中，由于单个导线只能提供一种电流波形，所以无法达到三相电平衡效果，导致功率输出相对较小。
当然，三相电的高效并不意味着其电费更贵。
电费的计算除了与用电量有关外，还与电力使用的峰谷功率、谐波含量等因素有关。
其中，峰谷功率指在一段时间内电力的波动情况，一般而言，峰谷功率越大，电费也就相应增加。
谐波含量指电力中含有的非正弦波成分，如果谐波含量较高，电费也可能因此增加。
对于一般家庭而言，用电量并不是很大，所以使用单相电就可以满足需求，并且电费也相对较低。
而对于一些大型工厂、商业建筑等，则需要使用大功率设备，此时使用三相电可以更有效地利用电能，降低功率损耗。
虽然三相电的电费比单相电略高一些，但通过其高效的特点可以大大节约用电成本，对于一些大型企业而言，确实是划算的选择。
三相三线原理
三相三线原理三相三线原理是指在三相交流电系统中，通过三根导线传输电能。
这三根导线分别为A、B、C相线，分别代表电压的三相不同波形。
A相线与B相线之间的电压波形相位差为120°，B相线与C相线之间的电压波形相位差也为120°，而A相线与C相线之间的电压波形相位差也为120°。
这样，三相之间形成一个平衡的三角形，被称为相位三角。
三相三线原理可以通过下面的方法来解释：首先，假设我们在A相线上连接了一个电阻负载，那么电流会从电源的A相输入到电阻上，产生电压降。
同样地，如果在B相线和C相线上也连接了电阻负载，那么类似的过程也会发生。
根据欧姆定律，电流大小由电压和电阻决定。
当电源进行一次完整的周期震荡时，A、B、C相线上的电压波形会相继变化。
由于相位差的存在，当A相线上的电压波形到达峰值时，B相线上的电压波形会延迟120°后达到峰值，C相线上的电压波形则会再延迟120°后达到峰值。
这样，每个相线上的电压波形在相位上形成了120°的偏移。
回到电阻负载上，由于三相之间的电压波形形成了120°偏移，三相之间的电流波形也会相应地偏移120°。
当A相线上的电压波形达到峰值时，对应的电流也会达到峰值，并从A相线流向电阻负载。
接着，当B相线上的电压波形达到峰值时，对应的电流也会达到峰值，并从B相线流向电阻负载。
依此类推，当C相线上的电压波形达到峰值时，对应的电流也会达到峰值，并从C相线流向电阻负载。
综上所述，三相三线原理实际上是利用了三相之间的相位差，使得电阻负载上的电流波形相较于单相系统更加平滑。
这种三相三线的输电方式具有较高的效率和稳定性，广泛应用于工业和商业领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故, 具有明显的效果。
本文就广泛使用的电流型漏电保护器(以下简称漏电保护器) 的工作原理及应用作些介绍。
1 漏电保护器的工作原理
漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关) 以及试验元件等几个部分。
图1 是三相四线制供电系统的漏电保护器工作原理示意图。
TA 为零序电流互感器, GF 为主开关, TL 为主开关的分励脱扣器线圈。
在被保护电路工作正常, 没有发生漏电或触电的情况下, 由克希荷夫定律可知, 通过TA 一次侧的电流相量和等于零, 即:
这样TA 的二次侧不产生感应电动势, 漏电保护器不动作, 系统保持正常供电。
当被保护电路发生漏电或有人触电时, 由于漏电电流的存在, 通过TA 一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。
在铁心中出现了交变磁通。
在交变磁通作用下, TL二次侧线圈就有感应电动势产生, 此漏电信号经中间环节进行处理和比较, 当达到预定值时, 使主开关分励脱扣器线圈TL 通电, 驱动主开关GF 自动跳闸, 切断故障电路,从而实现保护。
用于单相回路及三相三线制的漏电保护器的工作原理与此相同, 不赘述。
2 装设漏电保护器的范围
1992 年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》, 对全国城乡装设漏电保护器做出统一规定。
2.1 必须装漏电保护器(漏电开关) 的设备和场所
(1) 属于I类的移动式电气设备及手持式电动工具(I类电气产品, 即产品的防电击保护不仅依靠设备的基本绝缘, 而且还包含一个附加的安全预防措施, 如产品外壳接地) ;
(2) 安装在潮湿、强腐蚀性等恶劣场所的电气设备;
(3) 建筑施工工地的电气施工机械设备;
(4) 暂设临时用电的电器设备;
(5) 宾馆、饭店及招待所的客房内插座回路;
(6) 机关、学校、企业、住宅等建筑物内的插座回路;
(7) 游泳池、喷水池、浴池的水中照明设备;
(8) 安装在水中的供电线路和设备;
(9) 医院中直接接触人体的电气医用设备;
(10) 其它需要安装漏电保护器的场所。
2.2 报警式漏电保护器的应用
对一旦发生漏电切断电源时, 会造成事故或重大经济损失的电气装置或场所, 应安装报警式漏电保护器, 如:
(1) 公共场所的通道照明、应急照明;
(2) 消防用电梯及确保公共场所安全的设备;
(3) 用于消防设备的电源, 如火灾报警装置、消防水泵、消防通道照明等;
(4) 用于防盗报警的电源;
(5) 其它不允许停电的特殊设备和场所。
3 漏电保护器额定漏电动作电流的选择
正确合理地选择漏电保护器的额定漏电动作电流非常重要: 一方面在发生触电或泄漏电流超过允许值时, 漏电保护器可有选择地动作; 另一方面, 漏电保护器在正常泄漏电流作用下不应动作, 防止供电中断而造成不必要的经济损失。
漏电保护器的额定漏电动作电流应满足以下三个条件:
(1) 为了保证人身安全, 额定漏电动作电流应不大于人体安全电流值, 国
际上公认30 mA 为人体安全电流值;
(2) 为了保证电网可靠运行, 额定漏电动作电流应躲过低电压电网正常漏电电流;
(3) 为了保证多级保护的选择性, 下一级额定漏电动作电流应小于上一级额定漏电动作电流, 各级额定漏电动作电流应有级差112～ 215 倍。
第一级漏电保护器安装在配电变压器低压侧出口处。
该级保护的线路长, 漏电电流较大, 其额定漏电动作电流在无完善的多级保护时, 最大不得超过100mA; 具有完善多级保护时, 漏电电流较小的电网,
非阴雨季节为75mA ,阴雨季节为200mA; 漏电电流较大的电网, 非阴雨季节为100 mA , 阴雨季节为300mA。
第二级漏电保护器安装于分支线路出口处, 被保护线路较短, 用电量不大, 漏电电流较小。
漏电保护器的额定漏电动作电流应介于上、下级保护器额定漏电动作电流之间, 一般取30～ 75 mA。
第三级漏电保护器用于保护单个或多个用电设备, 是直接防止人身触电的保护设备。
被保护线路和设备的用电量小, 漏电电流小, 一般不超过10mA , 宜选用额定动作电流为30 mA , 动作时间小于011 s 的漏电保护器。
4 漏电保护器的正确接线方式
TN 系统是指配电网的低压中性点直接接地, 电气设备的外露可导电部分通过保护线与该接地点相接。
TN 系统可分为:
TN 2S 系统整个系统的中性线与保护线是分开的。
TN 2C 系统整个系统的中性线与保护线是合一的。
TN 2C2S 系统系统干线部分的前一部分保护线与中性线是共用的, 后一部分是分开的。
TT 系统配电网低压侧的中性点直接接地, 电气设备的外露可导电部分通过保护线直接接地。
漏电保护器在TN 及TT 系统中的各种接线方式如图2～ 5 所示。
安装时必须严格区分中性线N 和保护线PE。
三极四线或四极式漏电保护器的中性线, 不管其负荷侧中性线是否使用都应将电源中性线接入保护器的输入端。
经过漏电保护器的中性线不得作为保护线, 不得重复接地或接设备外露可导电部分; 保护线不得接入漏电保护器。
