高压水射流破除混凝土应用技术
高压水射流破除混凝土应用技术1、应用背景在国内，高压水射流目前主要应用于石油化工等行业，管道，热交换器等的清洗，用于混凝土破除还处于起步阶段，但在一些先进国家，已发展成为一项替代传统人工风搞或机械破除的成熟工艺。
目前我国破除混凝土主要采用传统的人工风搞和机械破碎，该工艺粉尘多、震动大、对原结构破坏大等缺点已迫使政府职能部门和建筑施工单位积极寻找一种新的环保节能新工艺替代传统工艺。
高压水射流破除混凝土工艺具有无粉尘、震动小、效率高、对原机构没有任何损伤等优点，基本上克服了传统人工风高的缺点，在国外目前已广泛应用于路桥的改造加固、建筑物维修改造等工程施工中。
比如，90 年代开始，欧美，日本，韩国等先进国家已经使用这项技术应用在路桥的加固改造中，瑞典的桥梁法典就明确规定，要求用高压水射流技术进行混凝土表面处理后，才能进行维修。
在日本也同样，高速公路等管理部门，专门和一些专业的桥梁施工公司进行实验，把传统工艺和水射流技术进行综合的比较，根据这项工艺的特点，制定了一些必须使用水射流技术工艺进行维修的规定。
近年，一些东南亚国家，如马来西亚等国也广泛的利用这项技术，进行路桥的改造加固。
随着与国外技术交流的增多，一些政府职能部门和一些路桥建筑公司的领导意识到传统工艺的各种弊端，想引进一些先进的绿色环保施工工艺，来代替传统的工艺，提高施工效率，降低维护成本，延长混凝土构筑物的使用寿命。
水射流技术工艺施工后的照片传统工艺施工工艺施工后的照片2、施工工艺采用高压水射流破除混凝土施工工艺大多是采用高压泵，执行机构、废水废渣回收系统等进行混凝土破除施工。
采用这种工艺进行施工，不会损伤混凝土及钢筋等原有结构，同时也把保留部分的混凝土进行了拉毛处理，使新旧混凝土接触面更多，粘结力更强。
这样不仅能提高施工效率，降低综合成本，更可以减少社会资源的浪费。
下面简单介绍一下高压水射流设备。
2.1设备系统介绍整个设备系统主要由高压水泵、执行机构系统、发电机三部分构成。

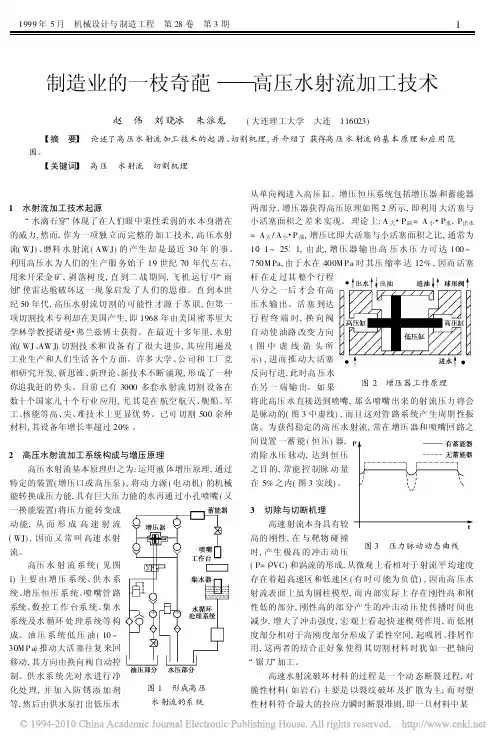

制造业的一枝奇葩_高压水射流加工技术
Z hao Wei L iu Xiaobing Zhu Pailong ( Dalian U niversity of Science & T echno logy, Dalian, Liaoning, 116023) Abstract T he paper describes the origin of cutting mechanism wit h water jet cutting technology, and intr oduces t he fundamental of getting high pressure water jet and its ap plicat ion. Key words Hig h pressure nism Water jet Cutting mecha Abstract T his paper discusses t he importance of stan dardization for manufacturing modernization and agilization. It describes the relation between modernization, serialization, standar dizat ion of product structure and agile manufacturing ( AM ) . And it also emphasizes effect of group technolog y o n AM implementation. Key words manufacturing GT Standar dizatio n M oder nization A gile
高压水射流技术
高压水射流技术第一篇：高压水射流技术是一种高效的清洗和切割工艺，它广泛应用于各种领域，如制造业、建筑工程和环保等。
本文将会介绍高压水射流技术的基本概念、分类和应用领域。
一、基本概念高压水射流技术是一种利用高压水射流对物体进行清洗、切割和处理的方法。
利用高压水射流技术，可以将水加压到几千到几万磅的压力，形成一个高速的水柱，具有极强的动能和热能，可以将物体表面的污渍、油污、腐蚀层和砂砾等物质完全清除，同时也可以切割金属、混凝土和石材等硬材料。
高压水射流技术的原理是通过高压泵将水增压，然后将增压后的水通过射流嘴喷出，在低压环境中形成一个高速的水柱，穿过空气和涂层，将表面的物质完全清除或切割。
高压水射流技术可以根据需要调整水的压力和流量，适用于多种清洗和切割工艺。
二、分类按照水的压力和流量，高压水射流技术可以分为多种类型，如下所示：1. 超高压水射流技术：超高压水射流技术是指水压在20,000-40,000磅的范围内，流量在3-8升/分钟的高压水射流技术。
超高压水射流技术可以用于切割钢、复合材料、岩石、石材和混凝土等硬材料。
2. 高压水射流技术：高压水射流技术是指水压在5,000-20,000磅的范围内，流量在3-30升/分钟的高压水射流技术。
高压水射流技术可以用于清洗外墙、管道、锅炉和船舶等设备。
3. 中压水射流技术：中压水射流技术是指水压在1,000-5,000磅的范围内，流量在30-100升/分钟的高压水射流技术。
中压水射流技术可以用于清洗地面、墙壁和设备表面等。
4. 低压水射流技术：低压水射流技术是指水压在1,000磅以下范围内，流量在100升/分钟以上的高压水射流技术。
低压水射流技术可以用于清洗各种设备、建筑物、地面和路面等。
三、应用领域高压水射流技术有广泛的应用领域，如下所示：1. 制造业：高压水射流技术可以用于切割和加工各种硬材料，如金属、石材、混凝土、水泥等，以达到精准的加工目的。
2. 建筑工程：高压水射流技术可以用于清洗建筑物外墙、墙壁、玻璃幕墙、天窗、钢结构及各种管路设备等。
高压水射流技术
⾼压⽔射流技术⾼压⽔射流技术⾼压⽔射流技术概述所谓⾼压⽔射流，是将普通⾃来⽔通过⾼压泵加压到数百乃⾄数千⼤⽓压⼒，然后通过特殊的喷嘴（孔径只有 1-2毫⽶），以极⾼的速度（200-500⽶/秒）喷出的⼀股能量⾼度集中的⽔流。
这⼀股⼀股的⼩⽔流如同⼩⼦弹⼀样具有巨⼤的打击能量，它能够进⾏钢板切割、铸件清砂、⾦属除锈，更能除去管⼦内壁的盐、碱、垢及各种堵塞物。
利⽤这股具有巨⼤能量的⽔流进⾏清洗即为⾼压⽔射流清洗。
⾼压⽔射流是近⼏⼗年来得以迅速发展的⼀项新技术，作为清洗、切割、破碎⼯具，⽔射流具有其独特的优越性。
近年来，随着⼤型化、智能化、专⽤化的⾼压⽔射流装备的迅速发展，该技术已渗透到众多应⽤领域：从⼀般机械零件、建筑物的清洗到以管道、管束、容器为主的⼯业清洗，从机场跑道除胶到船舶除锈，从⾦属、⾮⾦属板材切割到曲⾯仿形切割，从⽔⼒采煤到开采岩⽯，从喷射注浆到破碎路⾯，从⽆⼑⼿术到⽔幕电影、降尘、喷泉……，林林总总。
⾼压⽔射流是以⽔为⼯作介质，通过增压设备和特定形状的喷嘴产⽣⾼速射流束，具有极⾼的能级密度。
⼀些新型射流如脉冲射流、空化射流和磨料射流的相继出现，⼤⼤提⾼了其切割、剥离、破碎能⼒，更进⼀步拓宽了⽔射流技术的应⽤范围，可⽤于清洗、清理、切割、注⽔钻孔、喷雾、破碎、研磨等作业，具有清洁、⽆热效应、能量集中、易于控制、效率⾼、成本低、操作安全⽅便等特点，⼴泛应⽤在轻⼯、机械、建筑、采矿、⽯油、化⼯、核能、军⼯、航天、航空、汽车、铁道、船舶、海洋、冶⾦、市政⼯程以及医学等部门。
特别适宜于⾃然环境恶劣、⼯作危险等场合作业，能⼤⼤减轻劳动强度、改善劳动环境、降低和防⽌危险事故的发⽣。
⾼压⽔射流与激光束、电⼦束和等离⼦束统称为⾼能束加⼯技术，其中⾼压⽔射流是唯⼀的冷切割加⼯技术。
⾼压⽔射流不仅可以切割各类⾦属、⾮⾦属、塑性或脆性硬材料，⽽且⼯艺简单，⼯件材料的物理、机械性能不会破坏。
在各种新材料与复合材料相继涌现的当今时代，⾼压⽔射流的冷切割性能是⽆与伦⽐的⾼压⽔射流的主要优势⼀、清洗成本低：⾸先⾼压⽔射流使⽤的介质是⾃来⽔，它来源容易，普遍存在。
高压水射管道清淤施工工艺流程
压水射管道清淤施工工艺流程
压水射管道清淤施工工艺流程如下：
①管道检测：通过CCTV、潜望镜等设备查明管道内部状况，确定淤积位置、程度。
②封堵排水：在清淤段上下游设置检查井封堵，利用污水泵抽排积水，直至露出管底淤泥。
③设备就位：将高压清洗车、吸污车停靠在工作井附近，连接管道清洗喷嘴、吸污管。
④疏通清洗：启动高压清洗车，通过喷嘴向管道内喷射高压水柱，冲击、剥离管壁淤泥。
⑤吸污排污：同步开启吸污车，利用负压将冲起的泥浆、污水吸入车内储存或排放至指定地点。
⑥反复冲洗：根据淤积情况，多次调整喷嘴位置、水压，反复清洗，直至管道内无明显淤积。
⑦CCTV复检：清淤完成后，再次进行CCTV检测，确认管道内壁清洁，无残留物。
⑧解除封堵：拆除检查井封堵设施，恢复管道正常排水功能。
⑨现场清理：整理工具设备，清扫施工现场，恢复路面原状。
高压水射流与化学复合解堵工艺在水井中的应用
5FR I ND OF MI L INDU STRY 工艺与设备2007.N O .13化工之友东辛采油厂管辖的油田，由于长期回注脱油污水，其中的悬浮固体、铁离子、细菌等含量严重超标，使得中、低渗透层在注水过程中后期堵塞，低含水潜力层产能得不到充分发挥，直接影响到原油稳产基础。
以往采用的化学方法以及水力振荡、超声波、高能气体压裂等物理增注方法虽取得一些效果，但都存在一定的局限性，单一的油层处理方法已不能满足油田治理欠注层的需要。
我们结合生产实际情况出发，引进了石油大学研制的高压水旋转射流解堵增注技术，并与化学法油层处理技术有机结合起来，形成多元复合联作解堵增注技术，具有施工简单、成本低、能量集中、适应性强等优点。
1解堵机理高压水旋转射流解堵工具由井下过滤器、单向阀、扶正器、阻尼器、旋转喷头以及自振空化喷嘴组成，其中关键部件是旋转阻尼器和自振空化喷嘴。
整套工具由油管连接下至油层，地面水泥车开泵打压16—30M pa ，脱油污水加防膨剂、活性剂等化学药剂作为处理液，通过油管送至旋转喷头，由旋转喷头上的旋转喷嘴喷出，形成高压水射流。
喷头上沿周向分布4个喷嘴，2个倾斜的动力喷嘴喷出侧向射流，产生旋转力矩，使喷头旋转，旋转速度可由阻尼器控制，一般在100—400r /m i n 范围内；2个径向喷嘴产生径向高频自振空化射流，直接冲击管壁和地层。
同时地面作业车缓慢升降油管，使工具在井下射孔井段边旋转边上下移动，每旋转一周有四个水力脉冲作用于炮眼及地层，同时产生低频旋转水力波、高频振荡射流冲击波、空化噪声超声波三种物理作用。
预先挤入酸液处理的地层，经酸液的溶蚀作用，孔道增大，同时，沉积在地层孔隙内的机械杂质和堵塞物被酸溶解，堵塞疏松，再在射流的综合物理作用下，一方面这些机械杂质和堵塞物瞬时松动脱落，离开油层孔隙通道，分散在液体中被旋流带走，随液体排出；另一方面，地层岩石被冲击破碎，产生新的微裂缝网，处理液中的防膨剂有效抑制粘土矿物水化膨胀，从而提高地层渗透率，达到解堵增注的目的。
快速排水沟清淤施工方案高压水射流清理技术
快速排水沟清淤施工方案高压水射流清理技术快速排水沟清淤施工方案的实施对于保障城市排水系统的畅通至关重要。
在排水沟中，沉积的泥沙和垃圾会导致排水不畅，进而引发洪水等严重问题。
为了解决这一难题，高压水射流清理技术应运而生。
本文将介绍该技术的原理、设备和操作步骤，并探讨其在快速排水沟清淤施工方案中的应用。
一、技术原理高压水射流清理技术利用高压水喷射装置将水射流注入排水沟，产生冲击力和切割力，以打散和清除沉积物。
高压水射流清理技术能够有效地清除沟渠中的泥沙、垃圾和其他固体物质，使排水沟恢复至畅通状态。
二、设备要求实施快速排水沟清淤施工方案需要以下设备：1. 高压水射流清洗机：具备较大的排量和推进力，能够提供足够的水压和流量。
2. 高压软管：具备耐磨、耐压的特性，保证水射流的稳定性和持久性。
3. 喷嘴和喷头：根据实际情况选择合适的喷嘴和喷头，以实现不同的清理效果。
4. 安全防护设施：包括护目镜、手套、防护服等，用于保障施工人员的安全。
三、操作步骤1. 检查排水沟状况：在施工前需要对排水沟进行全面检查，确定清淤区域和存在的障碍物。
2. 设立施工区域标识：根据实际情况设置施工区域标识，确保施工过程中的安全。
3. 准备设备：检查清洗机、软管、喷嘴和喷头，确保设备正常运行和提供足够的水压和流量。
4. 开始清洗：将喷嘴和喷头插入排水沟，打开清洗机开关，开始进行清洗作业。
根据需要选择不同的工作模式和清理效果。
5. 清洗细节处理：对于较大的障碍物，可以使用喷嘴的高压切割功能进行处理。
同时，对于狭窄的部位，可使用喷头的旋转功能实现全方位清洗。
6. 定期检查进展：在清洗过程中，需要定期检查清淤进展情况，调整喷嘴和喷头的位置和角度，以实现更好的清洗效果。
7. 清洗后处理：清洗完成后，关闭清洗机开关，拔出喷嘴和喷头，清理和保养设备，并恢复施工区域至正常状态。
四、应用案例高压水射流清理技术在快速排水沟清淤施工方案中得到了广泛应用。
排水沟清淤施工方案高压水射流技术的应用与操作要点
排水沟清淤施工方案高压水射流技术的应用与操作要点为了确保城市排水系统的正常运行，排水沟清淤施工是一项关键任务。
传统的清淤方法常常低效且成本高昂，因此，高压水射流技术应运而生。
本文将介绍高压水射流技术在排水沟清淤中的应用，并探讨相应的操作要点。
一、高压水射流技术的应用高压水射流技术是一种通过将水加压并喷射出来以高速冲击和清除堵塞物的方法，广泛应用于排水沟清淤工作中。
其主要应用包括以下几个方面：1. 排水沟清淤：高压水射流技术可以有效地清除排水沟中的沙土、垃圾和其他堵塞物，恢复排水沟的通畅。
2. 泥沙清淤：在河道、渠道等地，泥沙的堆积是常见的问题。
通过高压水射流技术，可以快速清除这些泥沙，保障水流畅通。
3. 管道清洗：高压水射流技术还可以用于城市下水道、排水管道等的清洗工作。
它能够彻底清除污垢、根须和其他杂质，提高排水效率。
二、操作要点1. 安全措施：在使用高压水射流技术进行清淤工作之前，必须确保操作人员的安全。
操作人员应佩戴防护眼镜、手套等个人防护装备，以防止高压水射流对身体造成伤害。
2. 水流调节：根据具体的清淤对象和堵塞程度，需要调节高压水射流的力度和水流量。
力度过大可能会对排水沟产生损坏，力度过小又无法有效清除堵塞物。
3. 清淤顺序：清淤工作需要按照从上到下、从内到外的顺序进行。
首先清除上层的浮渣、垃圾，然后逐步清理沉积物，最后对排水沟的边缘进行清洗。
4. 定期保养：为了确保高压水射流设备的正常运行，定期保养至关重要。
操作人员应定期检查设备的工作状态，清洁喷嘴和水管，排除可能的故障和堵塞。
5. 环保意识：在使用高压水射流技术进行排水沟清淤时，要高度重视环保问题。
废水的处理和处理过程中的噪音污染应符合相关环保法规，以减少对周围环境的不良影响。
结语高压水射流技术的应用在排水沟清淤施工中展现出了巨大的潜力。
只有在正确且规范的操作下，这项技术才能发挥出最大的作用。
因此，在使用高压水射流技术进行清淤工作时，操作人员务必严格按照操作要点来进行，确保施工任务能够顺利完成，排水沟的功能能够得到恢复和保持。
