人教版初中物理《电动机》练习题
九年级物理全册20.4电动机习题5新版新人教版
20.4 电动机1．在如图所示装置中,导线ab在水平的支架上,闭合开关,导线ab有电流通过时,它会运动起来。
那么( )A．此装置是用来探究磁生电的B．导线ab动方向与电流方向和磁场方向有关C．发电机是利用这一现象来工作的D．通电过程中导线ab机械能转化为电能2．电动机中换向器的作用是( )A．自动改变线圈的转动方向B．自动改变线圈中的电流方向C．自动改变电源的电流方向D．自动改变线圈的受力方向3．某通电导体在磁场中受力作用的情况如图甲所示(⊗表示电流的方向垂直纸面向里,⊙表示电流的方向垂直纸面向外),则在下列图乙A、B、C、D四幅图中通电导体在磁场中受力作用的方向跟甲相同的是( )4．关于扬声器,下列说法中错误的是 ( )A．扬声器是把声信号转化为电信号的装置B．线圈中通入的是方向变化的电流,锥形纸盆来回振动,产生声音C．锥形纸盆振幅越大,产生的声音响度越大D．扬声器工作过程利用的是通电导体在磁场中受到力的作用5．如图所示的用电器中,工作时将电能转化为机械能的是( )A．电铬铁 B．电风扇 C．电熨斗 D．电水壶6．下图是课本中的几个实验,演示磁场对通电导体有力作用的是( )7．如图所示的实验装置中,当开关闭合时,能观察到导体棒ab沿金属导轨运动,利用这一现象所揭示的原理可制成的设备是( )A．发电机 B．电磁继电器 C．电热器 D．电动机8．小明用漆包线绕成线圈,将线圈两端的漆全部刮去后放入磁场,如图所示。
闭合开关S后,发现线圈只能偏转至水平位置、不能持续转动。
为使线圈持续转动,下列措施中可行的是( )A．换用电压更大的电源B．换用磁性更强的磁体C．重新制作匝数更多的线圈,将线圈两端的漆全部刮去D．在线圈的一端重抹油漆,干后在适当位置刮去半圈9．借助如图所示的实验装置,小明探究“磁场对通电直导线的作用”。
闭合开关,原本静止的轻质硬直导线AB水平向右运动。
要使AB水平向左运动,下列措施中可行的是( )A．将A、B两端对调B．将滑动变阻器的滑片向右移动C．换用磁性更强的蹄形磁体D．将蹄形磁体的N、S极对调10．下列用到电动机的电器是( )A．电炉 B．电风扇 C．日光灯 D．电热水器11．对于图中所示的四幅图,以下说法正确的是( )A．甲图中通电导线周围存在着磁场,如果将小磁针移走,该磁场将消失B．乙图中闭合开关,通电螺线管右端为N极C．丙图中闭合开关,保持电流方向不变,对调磁体的N、S极,导体的运动方向不变D．丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度,说明该棒带正电12．如图所示,通电线圈在磁场中发生扭转,说明＿＿＿＿对通电导线有力的作用。
人教版九年级物理全一册 电动机同步练习(含解析)
人教版九年级全一册 20.4 电动机一、单选题1．如图,以塑料管为连接轴将两个玩具的电动机甲和乙连接起来,使其可同时转动, 电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后,下列说法中正确的是（）A．小灯泡不发光,因为小灯泡末与电源连接B．甲的工作原理是电磁感应C．乙的工作原理是电磁感应D．甲工作时,电能转化为机械能2．如图所示,对于图中所描述的物理过程,下列分析正确的是（）A．图甲玻璃筒内空气被压缩时,空气内能增大,与四冲程汽油机的压缩冲程原理相同B．图乙电风扇吹风是将机械能转化为电能C．图丙两个底部光滑的铅柱紧压结合在一起说明分子间没有斥力D．图丁是柴油机的做功冲程,汽缸内的气体推动活塞向下运动时,气体的内能增大3．下列说法正确的是（）A．内能小的物体可以将热量传给内能大的物体B．以天然气为燃料,汽车发动机的效率可以达到100%C．电动机工作时利用了电磁感应的原理D．磁感线密集的地方磁场强,磁感线可以相交4．2020年10月14日,《自然》杂志报道了一种可以在15℃下实现超导的新材料,人类向创造出具有最优效率电力系统的目标又迈近了一步。
超导材料可以应用在（）A．电饭锅B．电动机C．电热水壶D．电烤箱5．下列关于能量转化转移现象的说法中,正确的是（）A．内燃机的压缩冲程,是内能转化为机械能B．锅盖被白气顶开,是机械能转化为内能C．用退热贴给发烧的病人降温,让内能发生了转移D．电动机工作时,机械能转化为电能6．物理学原理在生产、生活中有着广泛的应用,很多机器、设备都是根据物理学原理制成的。
利用如图所示实验的原理可以制成（）A．电磁继电器B．电动机C．内燃机D．电磁铁7．图示为直流电动机的工作原理图。
线圈abcd处于向右的磁场中,两个铜半环E和F 跟线圈两端相连,可随线圈一起转动,两半环中间断开,彼此绝缘；A和B是电刷,它们分别跟两个半环接触,使电源和线圈组成闭合电路。
在图示位置,电流沿dcba流过线圈,dc 边受到磁场的作用力向下,则（）A．线圈在图示位置时,ab边受到磁场的作用力向下B．线圈由图示位置转过180o时,电流沿dcda流过线圈C．线圈由图示位置转过180°时,dc边受到磁场的作用力向下D．线圈由图示位置转过180°时,ab边受到磁场的作用力向下8．下列机器中,不属于热机的是（）A．洗衣机B．柴油机C．火箭D．蒸汽轮机9．下列四幅图对应的说法正确的是（）A．图中是电动机的工作原理B．图中的螺线管通电后左边为N极C．图中中甲乙两个小球一定带异种电荷D．图中实验的原理和电铃的原理不相同10．电让我们的生活丰富多彩,关于下图所示的情景说法正确的是（）A．甲图中的通电螺线管,将它自由悬垂,则它的B端静止时指向南方B．乙图中的手摇发电机,它的工作原理是电磁感应,可将机械能转化为电能C．两图中的实验结果表明,只要给导体通电,导体附近的小磁针就一定会发生偏转D．丁图中所探究的实验中通电导体受力方向与电流方向和磁场强弱有关11．如图所示,研究磁场对通电导线作用的实验装置,当闭合开关,电流由a至b通过导线ab时,导线ab向左运动,下列说法正确的是（）A．只改变电流方向时,导线ab向右运动,机械能转化为电能B．只改变磁场方向时,导线ab向左运动,电能转化为机械能C．电流方向和磁场方向同时改变时,导线ab向左运动,电能转化为机械能D．电流方向和磁场方向同时改变时,导线ab向右运动,机械能转化为电能12．矩形铜线框在某磁场中的位置如图所示,ab、bc、ed和fe段都受到该磁场的作用力,下列哪两段受到该磁场的作用力方向相同（）A．ab段与bc段B．ab段与ed段C．ab段与fe段D．fe段与ed段二、填空题13．电动机的原理是___________；发电机的原理是___________。
人教版物理九年级电动机精选试卷练习(含答案)1
D．无法使用电风扇
17．如图为直流电动机的工作原理图。以下相关的分析中正确的是
A．电动机工作过程中，电能全部转化为内能 B．电动机工作过程中，机械能全部转化为电能 C．电动机工作过程中，电能几乎全部转化成机械能 D．电动机工作过程中，线圈中的电流方向保持不变 18．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从 而 能给鞋面上的电池充电。下图中与充电鞋垫的工作原理相同的是（ ）
桌面的小磁针上方有一根与之平行的直导线；关于这个实验下列说法正确的是（ ）
A．首次通过本实验揭开电与磁之间联系的科学家是法拉第 B．当直导线未通电时，小磁针被转动后不能恢复到原位置 C．小磁针用于检验通电直导线周围是否存在磁场 D．改变直导线中电流方向，小磁针 N 极的指向不变 9．下列四幅图中，与电动机工作原理相同的是（ ）
29．（1）在如图方框内补充电动机工作过程的能量流向图（箭头大小反映能量多少）
试卷第 7页，总 14页
______，______。 （2）电动机通电线圈有电阻，电流通过导体会产生热量，若线圈电阻为 2Ω，通过线圈 的电流为 2A，工作 1 分钟电动机通电线圈产生的热量是__J。
30．如图所示的电冰箱的示意图，它在结构上和工作过程中应用了许多物理知识，请结 合生活实际，仿照示例，提出一个有关电学或热学方面的问题并作答。 （示例） 问题：电冰箱为什么要用三线插头接地？ 回答：因为电冰箱带有金属壳，防止其带电造成触电事故。 问题：_____； 回答：_____。
A．
B．
试卷第 3页，总 14页
C．
D．
10．下列说法中，正确的是（ ）
A．大气压强随着海拔高度的增加而不断的增大
B．一定量的水凝固成冰的过程中，温度不变，内能减小
人教版九年级全一册物理 20.4 电动机 课后练习
人教版九年级物理第二十章电与磁20.4 电动机课后练习一、选择题1．如图所示，在磁场中，一通电导线AB被弹簧悬挂着，在水平位置上处于静止状态，当开关断开后，则（）A．弹簧的长度增大B．弹簧的长度减小C．弹簧的长度不变D．弹簧受到一个扭力作用而转过一个角2．以下有关换向器的说法中正确的是( )A．换向器是由两个相互绝缘的铜环组成B．换向器分别与线圈的首尾两端相连C．换向器始终是与电刷接触的D．当线圈转过平衡位置时，换向器可以自动的改变电流大小3．安装直流电动机模型，在接通电路时，线圈中有电流，电动机不转，不可能造成这一现象的原因是( )A．电源的正、负极接反B．电流太小C．线圈刚好处于平衡位置D．电源的电压太低4．小红发现教室的投影幕布有一个开关，通过其转换可以使幕布上升或下降．请教物理老师后她得知，电动机的旋转方向会随电流方向的改变而改变．于是她用单刀双掷开关及其它元件设计了如图所示的电路图，其中能通过开关的转换而改变电动机旋转方向的是（）A．B．C．D．二、多选题5．下列有关电与磁的说法正确的是A．磁感线是用来形象描述磁场的，并不真实存在B．悬吊着的小磁针静止时N极指向地理南极附近C．奥斯特首先发现了电与磁的联系，实现了机械能到电能的转化D．从能量角度来看，磁场对电流的作用，表明了电能可以转化为机械能6．如图所示，重力为G的导体棒AB沿着在磁场（“×”表示垂直于试卷指向纸内的磁场）中的导轨竖直向下运动，导轨足够长。
下列说法正确的是A．电流表A的示数一直增大B．电压表V的示数一直增大C．电压表V与电流表A示数的比值不变D．导体棒AB最终将做匀速直线运动7．下列说法中正确的是（）A．电流周围存在磁场B．磁感线是真实存在的C．电动机能够把电能转化为机械能D．只要导体在磁场中做切割磁感线运动，就会产生感应电流8．图所示中，下列说法正确的是（）A．甲图可以说明磁场对通电线圈有力的作用，利用其原理制成了发电机B．乙图中的实验可以证明“磁能生电”，是机械能转化为电能C．丙图中的实验可以证明电流周围存在磁场D．丁图中闭合开关，调节滑动变阻器滑片的位置，可以改变电磁铁磁性的强弱二、填空题9．某校刚刷完地坪漆的地下室内。

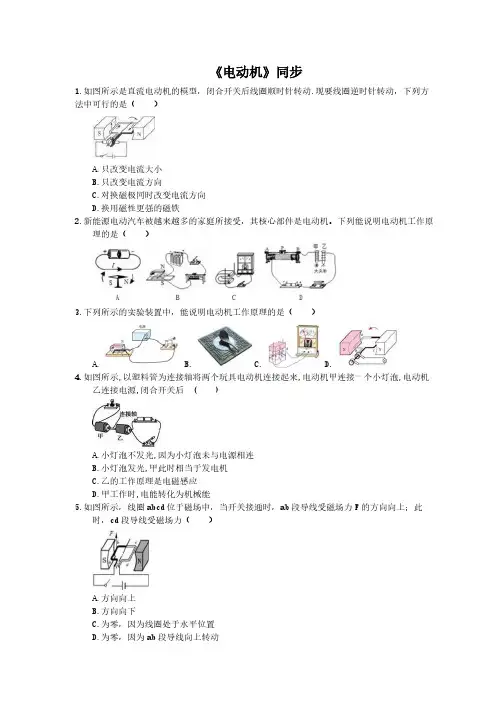

2020年人教版九年级物理《电动机》同步练习(含答案)
《电动机》同步1.如图所示是直流电动机的模型，闭合开关后线圈顺时针转动.现要线圈逆时针转动，下列方法中可行的是（ ）A.只改变电流大小B.只改变电流方向C.对换磁极同时改变电流方向D.换用磁性更强的磁铁2.新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。
下列能说明电动机工作原理的是（ ）3.下列所示的实验装置中，能说明电动机工作原理的是（ ）A. B. C. D.4.如图所示,以塑料管为连接轴将两个玩具电动机连接起来,电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后 ( )A.小灯泡不发光,因为小灯泡未与电源相连B.小灯泡发光,甲此时相当于发电机C.乙的工作原理是电磁感应D.甲工作时,电能转化为机械能5.如图所示，线圈abcd位于磁场中，当开关接通时，ab段导线受磁场力F的方向向上；此时，cd段导线受磁场力（ ）A.方向向上B.方向向下C.为零，因为线圈处于水平位置D.为零，因为ab段导线向上转动6.如图所示为直流电动机的工作原理图,下列分析正确的是 ( )A.改变磁场方向可以改变线圈转动的方向B.电动机通电后不转,一定是电路断路C.电动机工作过程中,消耗的电能全部转化为机械能D.线圈连续转动是靠电磁继电器来实现的7.在安装直流电动机模型的实验中,小杰同学安装了一台直流电动机模型如图所示。
安装完毕,闭合开关后,线圈沿顺时针方向转动,则能使线圈沿逆时针方向转动的做法是( )A.减少一节电池B.把电源和磁铁的两极同时对调C.增加一节电池D.把电源两极对调8.如图所示,a表示垂直于纸面的一根通电导线,其中通以电流时将在磁场中受到力的作用。
参照甲图情况,乙图中导线a受到向左的作用力的是( )9.将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是（ ）A.它的原理与发电机原理相同B.若将磁体的磁极对调，铜线框中电流的方向会改变C.若将磁体的磁极对调，铜线框的转动方向将会改变D.若下端有一个导线头与磁钢柱接触不良导线框不可能转动10.如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好），要想使金属棒运动起来，下列措施不可行的是（ ）A.将蹄形磁体的N、S极对调B.换用磁性强一些的蹄形磁体C.换用能提供较大电流的直流电源D.使用轻质金属棒，减小金属棒与导轨之间的摩擦力11.王建同学对微风电风扇产生了兴趣,将它与小灯泡按如图甲所示的电路连接并进行实验。
人教版九年级全册物理 20.4电动机 同步习题(含解析)
20.4电动机同步习题一．选择题1．如图为直流电动机的基本构造示意图，闭合开关线圈沿顺时针转动，现要线圈沿逆时针转动，下列方法中可行的是（）A．将电源正负极对调下B．增加电源电压C．换用磁性更强的磁铁D．对换磁极同时改变电流方向2．如图所示的实验装置可以用来研究（电源电压不变）（）A．影响通电导线受到的磁场力大小的因素B．影响通电导线受到的磁场力方向的因素C．导线在磁场中怎样运动才能产生感应电流D．影响通电导线周围产生的磁场强弱的因素3．地磁场被称为地球生命的“保护伞”。
如图从太阳向其他星体发射出来的高速带电粒子流，在接近地球时，地磁场会改变其运动方向，使其偏离地球，对地球起到了保护作用，以下各图与其原理相同的是（）A．B．C．D．4．不久的将来，我国航母舰载机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，以推动弹射车和舰载机向前运动，获得较大的起飞速度，下图中与电磁弹射器原理相似的是（）A．B．C．D．5．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。
下列四幅图中与此电流表工作原理相同的是（）A．B．C．D．6．如图所示，是电流表的原理图。
在电流表中有许多匝金属线圈被悬置在磁体的两极之间，金属线圈连接到一根指针和一只弹簧上。
当电流通过导线时，电流就产生了磁场，这个磁场和磁体的磁场发生相互作用，引起金属线圈和指针偏转，如下图所示的现象中与电流表原理相同的是（）A．B．C．D．7．小阳为了探究导体在磁场中产生感应电流的条件，如图所示，在蹄形磁体的磁场中放置一根导线ab，导线ab与开关和电流表组成了闭合回路。
下列操作中可以使电流表指针发生明显偏转的是（）A．闭合开关即可B．闭合开关后，使导线ab在磁场中向右运动C．闭合开关后，使导线ab在磁场中竖直向上运动D．闭合开关后，使磁体沿导线ab向前运动8．一节电池的负极吸附着一块圆柱形强磁铁，用铜导线做成一个如图所示的框架，当将铜框架转轴部分搁在电池正极上框架下方两侧作为电刷与强磁铁相接触时，铜框架就会旋转起来，它利用的物理知识是（）A．电流的磁效应B．电磁感应现象C．电荷间的相互作用D．磁场对通电导体的作用9．将组装好的电动机模型接入电路后，接通电源发现线圈不转动，用手拨动一下线圈，电动机转动起来。
人教版九年级物理20 4电动机同步练习(含答案)
人教版九年级物理20.4电动机同步练习（含答案）一、选择题1.在下列家用电器中，应用直流电动机工作的是()A．电熨斗B．电冰箱C．电动剃须刀D．电吹风2．在制作简易电动机的过程中，若要改变电动机的转动方向，可以（）A．改变通电电流的大小B．将电源的正负极对调C．换用磁性更强的磁铁D．增加电动机的线圈匝数3．以下装置中利用磁场对通电导线的作用的原理制成的是（）A．全自动洗衣机的进水阀门B．电风扇中的电动机C．电饭锅D．电铃4．物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。
利用如图所示实验的原理可以制成（）A．电磁继电器B．电动机C．内燃机D．电磁铁5．要改变直流电动机线圈转动的方向，可行的办法是（）A．改变电流的大小B．改变磁场的强弱C．只改变电流方向D．同时改变电流方向和磁场方向6．我国将面向2030年部署一批与国家战略长远发展和人民生活紧密相关的重大科技项目。
其中，航空发动机和燃气轮机专项已经启动，下列我国“陆、海、空、天”装备中不属于热机（利用内能做功的机械）的是（）A．中国高铁交流异步牵引电动机B．052D型导弹驱逐舰燃气轮机C．歼20战机涡扇15煤油发动机D．长征五号火箭液液氧发动机二、填空题7.电动机是根据的原理制成的，它是把能转化为能的装置．8.某同学用完好无损的元件连接了图所示电路，闭合开关后，导体棒AB向右运动；将蹄形磁铁的N、S 极位置互换，闭合开关，导体棒AB向左运动，该同学探究的问题是。
9.要改变直流电动机中线圈的转动方向，可以采取的措施有（填写一种方法）；要使直流电动机中线圈转动的更快些，可以采取的办法有。
10.线圈abcd转动过程中经过图甲位置时，导线ab所受磁场力F的方向如图甲所示．当线圈经过图乙的位置时，流过导线ab的电流方向与图甲的（选填“相同”或“相反”），请用箭头标出图乙中导线ab 所受磁场力的方向．11.在用磁感线描述磁体周围的磁场时，磁感线都是从磁体的极出发，回到S极；电动机是利用通电线圈在里受力而转动的原理制成的。
新人教版九年级物理全册：20.4《电动机》习题(含答案)
新人教版九年级物理全册：20.4《电动机》习题(含答案)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN20.4 电动机课前预习1. 电动机广泛地应用于工厂、农村和日常生活中，电动机是将能转化为机械能的装置。
2. 电动机是利用在磁场中受力转动的原理制成的。
在直流电动机中，每当线圈转过平衡位置时，能自动改变线圈中的电流方向。
3. 磁场对通电导线有力的作用，其方向与、有关。
4．电动机是由两部分组成，能够转动的线圈（又称为）和固定不动的磁体（又称为）。
5. 直流电动机的主要组成部分是、、换向器和电刷。
观察直流电动机模型的两个电刷，它们分别与换向器的相接触，使电源和线圈组成电路，又能使线圈在经过平衡位置时能及时地电流的方向。
随堂练习1. 下列设备中没有利用通电导体在磁场中受到力的作用的是【】A.电饭锅B.电动机C.洗衣机D.电风扇2. 借助如图20.4-1所示的实验装置，小明探究“磁场对通电直导线的作用”。
闭合开关，原本静止的轻质硬直导线AB水平向右运动。
要使AB水平向左运动，下列措施中可行的是【】A．将A、B两端对调B．将滑动变阻器的滑片P向右移动C．换用磁性更强的蹄形磁体D．将蹄形磁体的N、S极对调3.利用图20.4-2所示的实验装置探究“磁场对通电导线的作用”的实验过程如下：（1）按图20.4-1安装好实验装置，闭合开关，发现金属棒向右运动。
（2）保持磁场方向不变，改变电路中电流的方向，闭合开关，闭合开关，观察金属棒的运动情况。
（3）保持电流方向不变，把磁铁的N、s极对调一下，闭合开关，观察金属棒的运动情况。
（4）让磁场的方向、电流的方向同时改变，观察金属棒的运动情况。
根据你观察到的情况，完成下表。
实验序号磁极位置电流方向金属棒的运动方向1 上N下S从b流向a 右2 上N下S从a流向b3 上S下N从a流向b4 上S下N从b流向a由于磁场对通电导线作用力的方向与多种因素有关，所以实验探究的过程中用到了法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第4节电动机
01知识管理
1．磁场对通电导线的作用
实验装置图：
实验方法：控制变量法：在探究通电导体在磁场中受力的方向与电流的方向的关系时，应控制______的方向不变；在探究通电导体在磁场中受力的方向与磁感线的方向的关系时，应控制______的方向不变．实验结论：通电导体在磁场中受到______的作用．其受力方向与______的方向和______的方向有关．
注意：在探究影响通电导体在磁场中受力的方向的因素的实验中，如果通电导线中电流的方向与磁感线的方向同时改变，通电导线受力的方向______．
2．电动机
原理：________________________．
构造：电动机由______(能够转动的线圈)和______(固定不动的磁体)两部分组成．
平衡位置：________________________位置．
注意：平衡位置线圈所受的力为平衡力，此时因为惯性继续运动下去．
换向器构造：如图所示，换向器由两个铜半环______和两个电刷______组成．
换向器的作用：每当线圈刚转过________时，自动改变通入线圈中的________，使线圈连续转动．
能量转化：______能转化为______能．
02基础题
1．要改变电动机的转向，下列办法可行的是()
A．改变电流的大小
B．对调电源正负极，改变电流方向
C．换用磁性更强的磁体
D．同时改变电流方向和磁感线方向
2．(枣庄中考)利用如图所示的实验装置，小超探究了“磁场对通电直导线的作用”．闭合开关S0，原本静止的轻质硬导线AB水平向右运动．要使AB水平向左运动，下列措施中可行的是()
A．将导线A、B两端对调
B．将滑动变阻器的滑片P向右移动
C．换用磁性更强的蹄形磁体
D．将蹄形磁体的N、S两极对调
3．通电线圈在磁场中转过一个角度，最后停在某个位置，此位置是()
A．它不受磁场力的位置
B．线圈所在平面与磁感线平行的位置
C．电路中无电流的位置
D．线圈所在平面与磁感线垂直的位置
4．为了保证电动机朝一个方向转动，能自动完成这一任务的是()
A．继电器B．电刷
C．变阻器D．换向器
5．(昆明中考)如图所示的四种电器中，利用电动机原理工作的是()
A．电炉B．电风扇
C．电饭煲D．电铃
6．(广州中考)如图，线圈abcd位于磁场中．
(1)通电后，cd段导线的电流方向____________(填“由c到d”或“由d到c”)．
(2)cd段导线受磁场力的方向如图所示，在图中画出ab段导线受磁场力的方向．
7．(泉州中考)实验装置如图所示，闭合开关，观察到金属杆向左运动起来，实验现象说明磁场对______________________有力的作用，利用这种现象可以制成______机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到金属杆向________________________运动起来．
03中档题
8．下列情况下通电导线一定会受到磁场的力的作用的是()
A．通电导线放在一螺线管附近
B．在通电导线附近有一导线环
C．通电导线放在一蹄形磁铁的两极之间
D．通电导线放在一蹄形磁铁的两极之间，且与蹄形磁铁两极的连线垂直放置
9．小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作．他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是()
A．直流电动机的铜半环与电刷接触不良
B．电源电压太低
C．线圈刚好处于平衡位置
D．线圈中的电流太小
10．当线圈中通过如图所示的电流时，扬声器的线圈向左运动，并带动锥形纸盆一起向左运动．当通过扬声器的线圈的电流方向改变时，锥形纸盆将向______运动．
11．在如图所示的电路中，当电路闭合时，通电导体AB会受力而______，如果将磁铁移开，通电导体棒AB 将________；若改变导体AB中的电流方向，则通电导体棒AB的运动方向将______；如实验中保持电流方向不变，而调换磁铁两极的位置，则通电导体棒AB的受力方向将________；所以实验表明：通电导体在磁场中受到力的作用，力的方向与________和________有关．
12．(南昌中考)如图所示，是灵敏电流计内部结构示意图，它的工作原理是利用通电导体在______中会受到______的作用，使指针发生偏转，此时如果改变线圈中的电流方向，指针的偏转方向______(填“会”或“不会”)发生改变．
第12题图第13题图
13．(益阳中考)如图所示，通电线圈在磁场中发生扭转，说明______对通电导线有力的作用．利用这个原理可以制作________(填“电动机”或“发电机”)．
14．如图所示是一款卡通小电扇，其内部主要结构是电动机，电动机是利用________________________的道理制成的，若想让它的转速变快，可以采取的措施是______________．(写出一条即可)
04拔高题
15．如图所示，用两根橡皮筋悬挂的均匀金属棒AB水平处于磁场中．当棒中通以由A向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态(导线对金属棒的作用力忽略不计)，此时金属棒受到的磁场力方向为________．若要使橡皮筋处于拉伸状态，在不人为对棒施力的条件下，请提出一项可行的措施：
___________________________________________________________________________________________________ _．
参考答案
知识管理
1．磁感线电流力电流磁感线不变 2.通电线圈在磁场中受力转动转子定子线圈所在与磁感线垂直的平面E、F A、B平衡位置电流方向电机械
基础题
1．B 2.D 3.D 4.D 5.B 6.(1)由c到d(2)解：7.通电导体(或通电金属杆)电动右(或相反方向)
中档题
8．D9.C10.右11.运动停止运动改变改变电流方向磁场方向12.磁场力会13.磁场电动机14.通电线圈在磁场中受力转动增大电源电压
拔高题
15．竖直向上改变电流方向(或使磁场反向、减小电流、减弱磁场等)。
