基于ANSYS的圣维南原理数值验证
有限元网格划分中的圣维南原理及其应用
机械设计与制造
2012 年 8 月
Machinery Design ＆ Manufacture
63
文章编号：1001-3997（2012）08-0063-03
有限元网格划分中的圣维南原理及其应用 *
宋少云 尹 芳
（武汉工业学院 机械工程学院，武汉 430023）
Sain Vaint Principle of Meshing in Finite Elememt Method
中图分类号：TH16 文献标识码：A
1 引言
随着自主创新时代的到来，越来越多的中小型机械设计制
造企业开始使用计算机软件来辅助其进行分析，而其中尤以对结 构进行力学分析的有限元软件用得最为广泛。在使用有限元软件
＊来稿日期：2011-10-12 ＊基金项目：湖北省教育厅资助项目（Q20101701）
11.4
设计变量，根据装配偏差分析模型和质量-成本函数构造多目标
优化模型，结合 NSGA-II 算法提出一种解决公差分配的有效方
法。最后应用车身侧围简易框架案例阐述了公差分配过程，取得
了 Pareto 解集。优化结果表明该方法对公差分配策略优化效果良
好，为工程人员提供了灵活的公差设计选择方案。
参考文献
［1］ Speckhart F H.Calculation of Tolerance Based on a Minimum Cost Approach［J］.Journal of Engineering for Industry，1992，94（2）：447-453.
在远离关注点的地方，无论网格是稀疏还是密集，对于所关 注的地方，影响是不大的。若要得到关注点的精确值，局部加密该
以一个平面应力的例子来说明网格划分中的圣维南原理。 处的网格是较好的方法。
ANSYS关于圣维南原理的验证

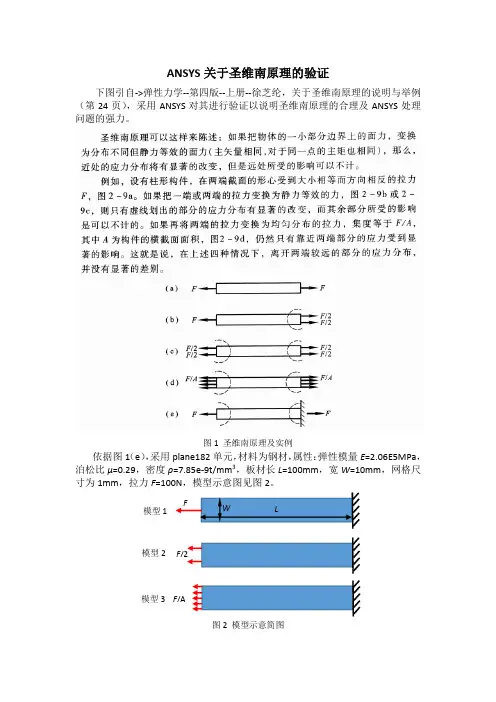

ANSYS 关于圣维南原理的验证
下图引自->弹性力学--第四版--上册--徐芝纶，关于圣维南原理的说明与举例（第24页），采用ANSYS 对其进行验证以说明圣维南原理的合理及ANSYS 处理问题的强力。
图1 圣维南原理及实例
依据图1（e ），采用plane182单元，材料为钢材，属性：弹性模量E =2.06E5MPa ，泊松比μ=0.29，密度ρ=7.85e-9t/mm 3，板材长L =100mm ，宽W =10mm ，网格尺寸为1mm ，拉力F =100N ，模型示意图见图2。
图2 模型示意简图
F /A
F F /2
L
W 模型1 模型2 模型3
图3为对应模型1的水平应力图，图4为对应模型2的水平应力图，图5为对应模型3的水平应力图，图中大致选取了相关节点显示应力值，由图可知，圣维南原理的正确性、合理性（见图1描述）以及ANSYS处理力学问题的强力。
图3 水平应力（基于模型1）
图4 水平应力（基于模型2）
图5 水平应力（基于模型3）。
圣维南原理
（ 4）
x y x 0 x y x y y 0 x y
(a)
由第一式
( yx ) x x y
引入函数A, 使 (b)
A A x , yx y x
由第二式
y
y
( xy ) x
i
这种等效只是从平衡的观点而言的，对刚体来而言完全正 确，但对变形体而言一般是不等效的。
2.圣维南原理
(Saint-Venant Principle)
原理： 若把物体的一小部分边界上的面力，变换为分布 不同但静力等效的面力，则近处的应力分布将有 显著改变，而远处所受的影响可忽略不计。 P P/2
P A
0
x
xy
yx
A
Y
代入应力边界条件，有 l x m yx q cos 0 X
l x y m y 0 q cos(900 ) Y
X
q
n
证毕
应力函数
xy x X 0 x y xy y Y 0 x y 2 2 x 2 y 2 ( x y ) 0
小结：
应力解法 应力函数解法
x
xy x X 0 x y xy y Y 0 x y 2 2 x 2 y 2 (
x
2 Xx y 2
y ) 0
2 y Yy x 2 2 xy xy
2 2 0
应力边界条件
几点讨论： （1） 应力解答σx 、 σy 、 τxy在体积力为 常量时与材料性质无关。
弹性力学论文：关于圣维南原理的数值计算
关于圣维南原理的数值计算——基于艾里应力函数的平面应力问题的差分解法摘要本文通过应力函数的方法，结合数值方法，求解受端部集中力作用下的平板拉伸问题，评估基于圣维南原理的解与数值解相比带来的误差及其分布，并将此与J.N. Goodier的理论分析对比。
关键词弹性力学，圣维南原理，平面应力问题，有限差分法0引言圣维南原理（局部性原理）是弹性力学的一般原理之一，常用于在边界力系无法精确描述时的等效替代，其一种表述[1]为：“若把作用在物体局部边界上的面力，用另一组与它静力等效（即有相同的主矢量和主矩）的力系来替代，则在力系作用区域的附近应力分布将有明显的改变，但在远处所受的影响可以不计”。
作为一条经验定理[5]，这一原理的提出为材料力学和弹性力学问题的求解提供了大量的便利，但是对于这一原理的精确度，直到1937年，J.N. Goodier才从理论的角度给出评估，他指出圣维南原理的影响范围和外力作用的区域大致相近。
本文将以平面应力问题为例，借助数值计算的方法对比圣维南原理简化前与简化后的计算结果，验证Goodier对于圣维南原理影响范围的理论值，并给出在不同精度要求下的影响范围的精确结果。
1问题的描述考虑长方形平板的拉伸问题。
如下图所示，长度为a，宽度为b，在两边中点施加大小为F的集中点力。
2方程的建立2.1解法的选择应力解法和位移解法是弹性力学中的两种基本方法。
在平面问题中，应力解法可以通过应力函数的引入，将问题归结为关于应力函数的双调和方程的边值问题，与位移解法的偏微分方程组相比，更加适用于解析求解。
但是对于多连体问题，位移解法涉及到衔接条件的引入，会使问题更加复杂[3]。
但是本题只涉及到简单的单连通体，所以选择应力函数的求解方式。
若将应力函数记为，那么双调和方程可以写成。
2.2有限差分法在双调和方程中，应力函数是一个平面标量场，通过将的平板划分成的网格，连续函数离散为一个矩阵，矩阵中的元素记为。
利用中心差分公式化简偏导数项，结果如下。
圣维南原理的有限元模拟
圣维南原理的有限元模拟圣维南原理是电子学中的一项基本原理，用于描述电导体中电流分布情况的方法，常用于有限元模拟中来解决电磁场问题。
有限元模拟是一种基于数值方法的工程分析技术，通过将连续的物理问题离散化为有限数量的元素，再利用数值计算方法对这些元素进行求解，以模拟实际问题的行为和物理特性。
以下是关于圣维南原理在有限元模拟中的详细介绍。
圣维南原理（Saint-Venant’s Principle）主要用于描述电导体中的电流分布情况。
它是基于电流连续性方程和欧姆定律的基本原理，即电流在导体内部的分布是均匀且沿导体表面方向渐变。
根据这个原理，在有限元模拟中可以通过离散化导体为一系列有限元素来近似描述电流的分布情况。
在有限元模拟中，首先需要将导体区域划分为小块，称为有限元。
每个有限元都有一组自由度，用于描述电场强度或电势的分布情况。
在圣维南原理的约束下，任意两个相邻的有限元之间，在其界面上，电场强度或电势需要满足一定的连续性条件。
这些连续性条件可以通过将不同有限元之间的界面进行连接，构建整个导体区域的有限元模型。
有限元模型构建完成后，利用数值方法求解模型中的电场强度或电势分布。
通常采用有限元法的变分形式，通过求解最小化电场强度或电势的能量泛函来得到电场方程的离散形式。
然后，通过数值求解方法（如有限差分法等）对离散的电场方程进行求解，得到电场强度或电势分布的近似解。
由于圣维南原理的应用，有限元模拟能够较准确地描述导体中电流的分布情况。
采用有限元模拟方法，可以更好地理解和分析各种电磁场问题，如电磁传感器中的电流分布、电源线中的电压降等。
有限元模拟结果可以帮助工程师优化设计和制造过程，提高电子设备的性能和可靠性。
总之，圣维南原理作为电导体中电流分布的基本原理，在有限元模拟中扮演着关键的角色。
通过有限元模拟，可以准确地描述电流在导体中的分布情况，帮助工程师解决电磁场问题，从而优化设计和制造过程，提高电子设备的性能和可靠性。
实验二 Ansys 仿真实验
实验二基于ANSYS平台的电磁场数值仿真一、实验目的1．在仿真过程中学会使用ANSYS软件。
2．学会边值问题的建模方法。
3．学会用仿真软件检验对电磁场分布的猜测。
二、实验类型本实验为验证型教学实验。
三、实验仪器配备有ANSYS软件平台的台式计算机。
四、实验原理本实验是在ANSYS平台上开发的。
ANSYS是国际上著名的有限元软件包，可对结构力学、流体力学、传热学和电磁学等领域的问题进行求解。
其特点是图形界面友好，易学，前后处理功能强大。
在ANSYS平台上开发电磁场数值仿真实验，只需将问题的求解过程描述清楚，按照给定步骤上机操作，即可得到预期结果。
五、实验内容图1 仿真计算模型（图中a、D可自定）仿真实验包括静电场实验和恒定磁场实验，可任选一个。
对于静电场实验，图1中两导体电位分别为100V和-100V（可自定）；对于恒定磁场实验，图1中两导体电流密度分别为10000A/m2和-10000A/m2。
根据几何结构和源分布的对称性，仿真实验可选用1/4或1/2平面进行建模。
实验分为两步：第一步，按照给定步骤和给定参数上机操作；第二步，尝试改变某些参数，观察仿真结果的变化。
六、实验步骤1.开始→程序→ansys5.6→license status→server（等待）→quit（不能按其他选择）2.开始→程序→ansys5.6→interactive（出现界面）→run（出现界面）→3.ANSYS Main Menu（左侧主菜单）→preferences→electric（点击白框打勾）→ok（预设问题归属）→4.ANSYS Main Menu→preprocessor→material props→-constant-isotropic→1→ok→perx 1→ok（给定材料相对介电常数）→5.ANSYS Main Menu→preprocessor→element type →add/edit/delete→add→electrostatic →2D quard 121→ok（设定内部单元类型）→6.(ANSYS Main Menu→preprocessor→element type →)add/edit/delete→add→infiniteboundary→2D infquard 110→ok→option→AZ改为volt, 4noded quard改为8noded→（设定外部无限单元类型）close→7.(ANSYS Main Menu→preprocessor→modeling→create→-Area- circle→partialannulus→wp x 1, wp y 0, rd-1 0, theta-1 0, rd-2 0.2, theta-2 180, apply→ wp x -1, wp y 0, rd-1 0, theta-1 0, rd-2 0.2, theta-2 180, apply→wp x 0, wp y 0, rd-1 0, theta-1 0, rd-2 5, theta-2 180, apply→wp x 0, wp y 0, rd-1 0, theta-1 0, rd-2 10, theta-2 180,ok（创建几何模型）→8.(ANSYS Main Menu→preprocessor→modeling→operate→-booleans- overlap→area→pick all（模型各部分之间集合运算）→9.(ANSYS Main Menu→preprocessor→modeling→delete→area and below→光标选中两个小圆，ok（删除导体部分）→10.(ANSYS Main Menu→preprocessor→-attributes- define→pick areas→光标选中有两个小圆缺口的内半圆，apply→apply→光标选中外半圆，ok→1 plane121改为 2 infin110→ok（定义区域属性）→11.(ANSYS Main Menu→preprocessor)→mesh tool→lines set→光标选中外层两条弧线，apply→ndiv 50 →apply→光标选中外层扇形左右两条底边，apply →ndiv 1 →apply→光标选两小圆弧，apply → ndiv 20 →apply→光标选中两小圆弧之间的两条小线段，apply→ndiv 20→apply→光标选中两小圆弧与大扇形之间两条长线段，ok→ndiv 20→ok→12.mesh tool菜单中选中quad 和 mapped，点击mesh →光标选中外部大扇形，ok（外部无限单元划网格）→13.mesh tool菜单中选中tri 和 free，点击mesh →光标选中有两个小圆缺口的内半圆，ok（内部有限单元划网格）→14.(ANSYS Main Menu)→solution→-loads- apply→-elecric- boundary→-voltage- online→光标选中右小半圆，apply, 100，apply→光标选中左小半圆，ok, -100 ，ok（导体表面加电位）→15.(ANSYS Main Menu)→solution→-loads- apply→-elecric- flag→-infinite surf- online→光标选中最外边的半圆，ok（无限边界加标志）→16.(ANSYS Main Menu)→solution→-solve- current ls→ok（求解，等待）→close（关闭黄框）→关闭status command文件（白框）17.(ANSYS Main Menu)→general postproc→plot results→-contour plot- nodal solu→dof solution elec poten volt ok（显示电位9色云图）→18.emag 3d utility menu→plot ctrls→device options→shading win32 点击改为contours win32c ， vocter mode off 点击改为on, ok→19.emag 3d utility menu→plot ctrls→style→contours→uniform contours→ncont100 ，ok（显示等电位线分布）→20.(ANSYS Main Menu)→general postproc→plot results→-vector plot-predefined→flux and gradient→选择D或EF（箭头显示电位移矢量或电场强度）→21.emag 3d utility menu→plot ctrls→pan, zoom, rotate→（可以移动、放大、缩小图形）22.ansys toolbar→选择quit-no save！ok→(退出ANSYS)七、实验注意事项为了避免仿真过程中重复建模，应对数值仿真的中间过程适当保存备份。
什么是圣维南原理及如何证明
什么是圣维南原理及如何证明弹塑性力学作业孙嘉粲建筑与土木工程2017级3班学号2170970036Q1：什么是圣维南原理？Q2：为什么需要圣维南原理？Q3：如何证明圣维南原理是正确的？Q1：什么是圣维南原理？答：圣维南原理（Saint Venant’s Principle）是弹性力学的基础性原理，是法国力学家圣维南于1855年提出的。
其内容是：分布于弹性体上一小块面积（或体积）内的荷载所引起的物体中的应力，在离荷载作用区稍远的地方，基本上只同荷载的合力和合力矩有关；荷载的具体分布只影响荷载作用区附近的应力分布。
还有一种等价的提法：如果作用在弹性体某一小块面积（或体积）上的荷载的合力和合力矩都等于零，则在远离荷载作用区的地方，应力就小得几乎等于零。
不少学者研究过圣维南原理的正确性，结果发现，它在大部分实际问题中成立。
因此，圣维南原理中“原理”二字，只是一种习惯提法。
有限元软件的模拟验证了这一点，如图1所示。
==图1 有限元计算得到的柱体在不同应力边界下得到的应力分布图Q2：为什么需要圣维南原理？问题的提出：弹性力学问题的求解是在给定的边界条件下求解基本方程。
使应力分量、应变分量、位移分量完全满足8个基本方程相对容易。
但对于工程实际问题，构件表面面力或者位移是很难满足边界条件要求。
这使得弹性力学解的应用将受到极大的限制。
为了扩大弹性力学解的适用范围，放宽这种限制，圣维南提出了局部影响原理。
圣维南原理的应用：对复杂的力边界，用静力等效的分布面力代替。
有些位移边界不易满足时，也可用静力等效的分布面力代替。
不论在弹性力学中还是在有限元中都广泛灵活的应用圣维南原理来处理和简化边界条件。
值得注意的是：圣维南原理只能适用于一小部分边界（小边界：尺寸相对很小的边界；次要边界：面力分布复杂的小边界）。
对于主要边界，圣维南原理不再适用。
例如对于较长的粱，其端部可以应用圣维南原理，而在粱的侧面，则不能应用。
Q3：如何证明圣维南原理是正确的？见附录1《圣维南原理证明》附录1《圣维南原理证明》1.Boussinesq 的陈述1855年Boussinesq 将圣维南的思想一般化，并冠“Saint-Venant’s Principle ”的名称，其内容为：施于弹性体上的任意平衡力系，如果其作用点限于某个给定的球内，那么该平衡力系在任意一个与球的距离远大于球半径的点上所产生的形变是可以忽略的。
举例说明圣维南原理应用
举例说明圣维南原理应用基本上所有的结构工程师都会使用到圣维南原理。
大多数结构力学教科书都收录了基于该原理的各种公式，但至今尚未对其进行严格证明。
圣维南原理指出，只要载荷的合力正确，那么在远离载荷作用区的地方，载荷的精确分布就不重要。
在本篇文章中，我们将采用有限元分析对圣维南原理进行探究。
圣维南原理的历史1855 年，法国科学家圣维南（Barré de Saint-Venant）发表了一个著名原理，但与其说这是一个严谨的数学命题，不如说是一个观察发现：“如果作用在弹性体一小块表面上的力被作用于同一块表面上的静力等效力系替代，这种替换仅使局部表面产生显著的应力变化，而在比应力变化表面的线性尺寸更远的地方，其影响可忽略不计。
”B. Saint-Venant, Mém. savants étrangers, vol. 14, 1855.圣维南肖像。
图像来源于公有领域，通过 Wikimedia Commons 共享。
在应用力学领域，Boussinesq、Love、von Mises、Toupin 等科学家都对这一原理进行了精准的叙述，并给出了数学证明。
但是对于很多一般性问题，论证圣维南原理具有很大难度，所以对该课题的研究仍在继续（有些论据相当鲜明）。
简单案例：远距离应力分析让我们从一个简单的案例开始：对矩形薄板施加轴向拉力，与载荷作用边相隔一段距离处有一个圆孔。
假如我们要分析孔的应力集中，那么实际的载荷分布有多重要呢？我们对右侧边界施加了三种不同类型的载荷：100 MPa 的恒定轴向应力峰值振幅为 150 MPa 的对称抛物线应力分布等于上述两种载荷工况合力的中心点载荷如下方绘图所示，载荷施加方式不影响孔周围的应力分布。
当然，关键在于孔距离载荷足够远。
三种载荷工况对应的 Von Mises 应力分布。
该场景也可以使用箭头图来绘制主应力。
此图将应力场绘制为通量，从而清晰地展示了应力重新分布的变化。
