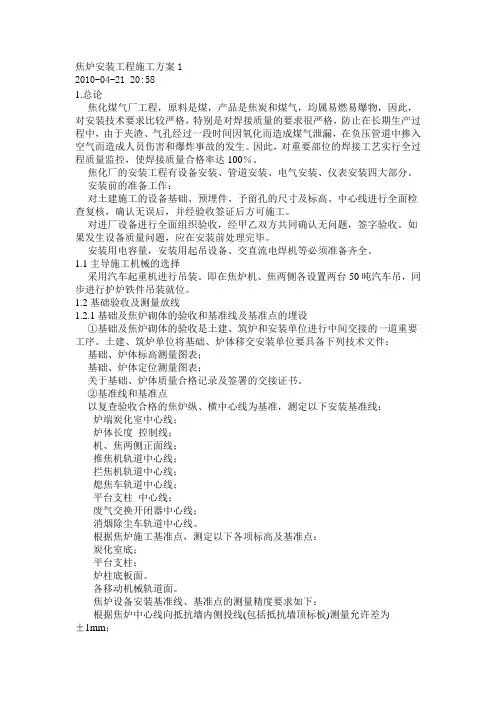

焦炉安装工程施工方案12010-04-21 20:581.总论焦化煤气厂工程,原料是煤,产品是焦炭和煤气,均属易燃易爆物,因此,对安装技术要求比较严格,特别是对焊接质量的要求很严格,防止在长期生产过程中,由于夹渣、气孔经过一段时间因氧化而造成煤气泄漏,在负压管道中掺入空气而造成人员伤害和爆炸事故的发生。

因此,对重要部位的焊接工艺实行全过程质量监控,使焊接质量合格率达100%。

焦化厂的安装工程有设备安装、管道安装、电气安装、仪表安装四大部分。

安装前的准备工作:对土建施工的设备基础、预埋件、予留孔的尺寸及标高、中心线进行全面检查复核,确认无误后,并经验收签证后方可施工。

对进厂设备进行全面组织验收,经甲乙双方共同确认无问题,签字验收。

如果发生设备质量问题,应在安装前处理完毕。

安装用电容量,安装用起吊设备、交直流电焊机等必须准备齐全。

1.1主导施工机械的选择采用汽车起重机进行吊装。

即在焦炉机、焦两侧各设置两台50吨汽车吊,同步进行护炉铁件吊装就位。

1.2基础验收及测量放线1.2.1基础及焦炉砌体的验收和基准线及基准点的埋设①基础及焦炉砌体的验收是土建、筑炉和安装单位进行中间交接的一道重要工序。

土建、筑炉单位将基础、炉体移交安装单位要具备下列技术文件:基础、炉体标高测量图表;基础、炉体定位测量图表;关于基础、炉体质量合格记录及签署的交接证书。

②基准线和基准点以复查验收合格的焦炉纵、横中心线为基准,测定以下安装基准线:炉端炭化室中心线;炉体长度控制线;机、焦两侧正面线;推焦机轨道中心线;拦焦机轨道中心线;熄焦车轨道中心线;平台支柱中心线;废气交换开闭器中心线;消烟除尘车轨道中心线。

根据焦炉施工基准点,测定以下各项标高及基准点:炭化室底;平台支柱;炉柱底板面。

各移动机械轨道面。

焦炉设备安装基准线、基准点的测量精度要求如下:根据焦炉中心线向抵抗墙内侧投线(包括抵抗墙顶标板)测量允许差为±1mm;焦炉中心线与炭化室中心线应互成正交;焦炉两侧正面线,应根据焦炉中心线测设, 两侧正面线测定后,应分别投测在抵抗墙内侧,其投点允许差为±lmm;抵抗墙内标高点的测设应按下列规定:根据炉床施工时的基准点引测,允许差±lmm;根据基准点,在抵抗墙内侧分别测出蓄热室底、炭化室底、炉顶等标高, 其相对允差±lmm。
