三种常用液体取样器
化验室取样知识教程
不同液面取样，要从顶到底依 次取样，避免扰动下部液面。
GB/T
4756 石油 液体 手工 取样
法
五、操作方法——油罐取样
2、油船：不同舱室随机取，充 惰性气体的负压舱，按取样顺 序开舱。
法
容器封闭器
软木塞、磨砂玻璃塞、塑料或 金属的螺旋帽都可以用于封闭 样品瓶。不应使用橡胶塞。软 木塞应质量良好，不应有松片 或灰尘。
GB/T
4756 石油 液体 手工 取样
法
四、安全注意事项 1、避免吸人石油蒸气，戴上不
溶于烃类的手套。在有飞溅危 险的地方，应带上眼罩或面罩。 在处理含硫原油时，应附加必 要的注意事项。 2、在处理加铅燃料时，应仔细 地遵守安全规程。 3、绳子应是导电体 4、取样点 应有充足的光线。 保持通路梯、楼梯、平台和栏 杆在结构上的安全状态。 5、防静电
记录物料的名称、来源、编号、 数量、包装情况、存放环境、 采样部位、所采的样品数和样 品量、采样日期、采样人姓名 等。
对例行的常规采样，可以简化。
GB/T
6678 化工 产品 采样 总则 介绍
六、样品容器
1、具有符合要求的盖、塞或阀 门，在使用前必须洗净、干燥；
2、材质必须不与样品物质起作 用，并不能有渗透性；
3、对光敏性物料，盛样容器应 是不透光的，或在容器外罩避 光塑料袋。
GB/T
6678 化工 产品 采样 总则 介绍
七、样品标签 1、样品名称及样品编号； 2、总体物料批号及数量； 3、生产单位； 4、采样部位； 5、样品量； 6、采样日期； 7、采样者等。
GB/T
密闭采样器介绍(通用版)
密闭采样器的优势
▪确保操作工人的安全，以人为本 ▪确保环境安全 ▪能采到一个有代表性的样品 ▪操作简单方便，均为单阀操作 ▪维护量少，均为模块式设计 ▪无泄漏、采用优质的部件 ▪创新的设计理念
6
密闭采样器的选择
样品特性 •蒸气压 •粘度 •保温或冷却 •相态及悬浮颗粒 •危害性 •腐蚀性 工艺条件 • 压力、温度 • 回流、排放情况 • 接口规格
密闭采样器
原理与应用简介
1
公司简介
•专业研发、生产、销售应用于石油
化工行业的密闭采样器及储罐采样器， 能满足不同介质的选型要求 •针对不同客户特殊应用及介质特点, 可依客户不同需求提供所需之采样 •ISO9001质量管理体系认证 •ISO14001环境管理体系认证
2
公司简介
•多项专利技术设计，使公司产品居于
定量液体采样
N2进口
样品出口 定 量 瓶 样品进口 排气口
16
高粘度液体采样器
无回路液体密闭采样器
气液混合密闭采样器
进料 吸 排放 附 罐 气 体 分 离 罐
钢 瓶
出料
气液 固 分离 气体取样器原理图
气体密闭采样
•本体循环回路，保证样品代表性 •采用快速接头定位装置，方便、省时、可
靠 •止回式快速接头，确保采样钢瓶移开时不 会泄露 •单阀操作 •面板设计，安全，标示清楚 •冷却、吹扫、伴热、过滤、低温等情况根 据实际需要选择
20
气体密闭采样过程
P
样品进口
排气口
样品出口
采样前
21
气体密闭采样过程
采样过程约45秒
P
样品进口
排气口
样品出口
介质循环
22
扦样或取样方法
5、抽出时扦杆口朝 上
6、扦取点分布要均 匀。
六、取样比例和样品量
1、外观一致性好的玉米、小麦等原料扦样包数不少于 总包数的5％。 2、豆粕、和其它杂粕的扦样包数不少于总包数的10％。 3、本地供应商的原料扦样比例60%以上。 4、样品的总量保持在2公斤左右。 5、一致性差原料的取样比例要加大。
作的认识。
一、常用取样工具
扦样器：又称粮探子，分袋装和散装两种。
1、大粒粮扦样器：全长75cm,探口长55cm，口宽1.5～1.8cm，头分尖 形,最大外径1.7～2.2cm。 2、中小粒粮扦样器：全长70cm，探口长45cm，口宽约1cm，头尖形， 最大外径约1.5cm。 3、粉状粮扦样器：全长约55cm，探口长约35cm，口宽0.6～0.7cm,头 尖形,最大外径1 cm。
用样品瓶手指封闭，下端 有尖头直径在0.2cm左右（卖化学试剂的地方能 买到）
A、桶装油脂取样比例
1.7桶以下：逐桶扦样 2.10桶以下：不少于7桶 3.11～50桶：不少于10桶 4.51～100桶：不少于15桶 5.101桶以上：按不少于总桶数的15％扦取。
扦样的桶点要分布均匀 。
• 2、达到深度后旋转套管至打开 位置。玉米进入管内后，关上 取样器。
• 3、把关好的取样器拨出，把玉 米倒入样品袋子中。
• B、集装箱玉米取样
• 按流动粮食扦样法取样，在开门检查玉米 正常后，在卸货过程用取样铲，间歇式均 匀取样，取样次数每车不少于5次。
• 样品的量还是每个样品2公斤左右。
八、石粉、磷酸氢钙取样
如扦取的样品数量不足0.5kg时，可增加扦样桶数，每桶 扦样数量一致。
B、桶装油脂取样方法
PTBS型罐下采样器
一、引言为了解决储罐内液体采样繁琐的问题，我公司根据国家标准GB/T4756-1998《石油液体手工取样法》检验的规定，结合多年采样器的生产实践经验研制出的PTBS型系列罐下采样器产品，深受用户好评。
二、产品优势1、所采取的油样准确性高；2、采用柔性连接技术，从而减少了罐内液体扰动对浮臂的冲击力量，延长了罐内装置的使用寿命。
3、操作简单、方便：采样工不需上罐，这样既减轻了采样工人的劳动强度又保证了安全，特别是在气候恶劣条件下，更能显示其优越性。
4、自动化程度高，节省采样时间，提高工作效率。
5、操作箱一体化设计，便于用户操作、安装、维修。
6、取样无残留，取样嘴无滴漏。
7、苯等有毒介质罐均为密闭耐压玻璃瓶取样，确保采样工的健康，无安全之忧。
三、产品型号1、PTBS-K型：用于内浮顶罐、外浮顶罐2、PTBS-X型：用于拱顶罐、内浮顶罐、外浮顶罐；3、PTBS-H型：用于无搅拌设备的拱顶罐、内浮顶罐、外浮顶罐；4、PTBS-I型：专门用于无搅拌设备的矮型拱顶罐5、PTBS-G型：专门用于有搅拌设备的拱顶罐及内浮顶罐，在满罐条件下取顶部、上部、中部、下部、底部、出口样。
四、产品结构图五、工作原理采样器装置所采用的结构形式能完全准确无误地保证采样法和取样位置规定的要求。
采样器装置是将三根（上、中、下）采样管固定在支撑管上，一根采上部油样，一根采中部油样，另一根采下部油样，支撑杆上端连浮标，下端固定在支座上。
当液面升降时，浮标随之浮动，采样管亦随之升降，因此三根采样管的开口高度始终保持在规定的采样位置。
六、适用范围适用介质范围：石脑油、汽油、煤油、柴油、原油、蜡油、沥青、化工原料等采用形式：相对点、定点采样、相对点或定点的混和液均质采样。
环境温度：-15℃～90℃ (根据具体情况加装保温和伴热)样品流入取样瓶方式：液高压力或吹扫驱动系统清洗驱动方式：气动泵（需配0.3MPa～0.8MPa气源）、手动泵。
七、使用方法以上型号取样器均适用于均匀性液体取样，其采样随动机构按GB/T4756-1998《石油液体手工取样法》取样原则设置：（1）上部样、中部样、下部样（2）上部样、中部样、出口液面样上部样：液面下1/6处中部样：液面下1/2下部样：液面下5/6出口液面样（油品输出管道的最低点）也可增加底部样品（距离罐底150-300mm）、顶部样品（液面下150-300mm八、注意事项1、为使所取油样真正代表所要分析的油品，当采样时，操作人员必须先利用手摇泵把采样管内的存油排净（应根据手摇泵每转的排量和采样管内的存油来确定拨动手摇泵所需转数）、（气动隔膜泵亦同）换成新鲜油品之后，然后再依次旋开取样口阀门取样。
油品分析认知—了解油品取样方法
液面取样制备分析样；管线输送的均相油品的代表性试样，
由等量合并若干个等时间间隔试样而得到。 应使用自动取样装置从管线中泵送的油品中采取试样。
二、取样工具和取样操作方法
1．取样工具
（1）试样容器 试样容器是用于贮存和运送试样的接受 器。
要求：配有合适的帽、塞、盖或阀，不渗漏油品，能耐 溶剂，具有足够的强度。容量通常在0.25～5 L之间。 常用 玻璃瓶 、油听、塑料瓶（桶）等。
例行取样器与点取样器类似，只是在取样瓶口 处安装有钻孔的软木塞或有开口的螺纹帽，以限制 采样时的充油速度。
②底部取样器 用于采取距油罐底部3~5cm处的试样
适用范围：GB/T4756－1998 《手工取样法》 适用于手工 法从固定油罐、铁路罐车、公路罐车、油船和驳船、桶和听、 或从正在输送液体的管线中采取液态烃、油罐残渣和沉淀物样 品。
取样时，要求贮存容器或输送管线中的油品处于常压范围， 且油品在环境温度~100℃之间应为液体。
SH/T0635－1996《半自动取样法》 适用于从立式油罐中 采取液体石油和石油化工产品试样。
4．取样方法的选择
（1）封液会溶解部分天然气的成分，引起试样组成的改变。 因此，需要精确测定时，不得采用封液置换法；若二氧化碳含 量低于0.5%（体积分数），且不需要精确测定时，允许采用封 液置换法。
（2）对含硫化氢、有机硫或二者共存的天然气，可采用抽 空容器法或吹扫法。
（3）对于冷却或急剧降压过程中不产生凝析物的天然气， 可采用吹扫法、抽空容器法和封液置换法。
2．取样仪器
液化石油气采样器用不锈钢制成，能耐压约3.1mPa以上， 要求定期进行约2.0MPa气密试验。常见采样器类型见下图。
（a）单阀型（b）排出管型（c）双阀型取样器 液化石油气 取样器

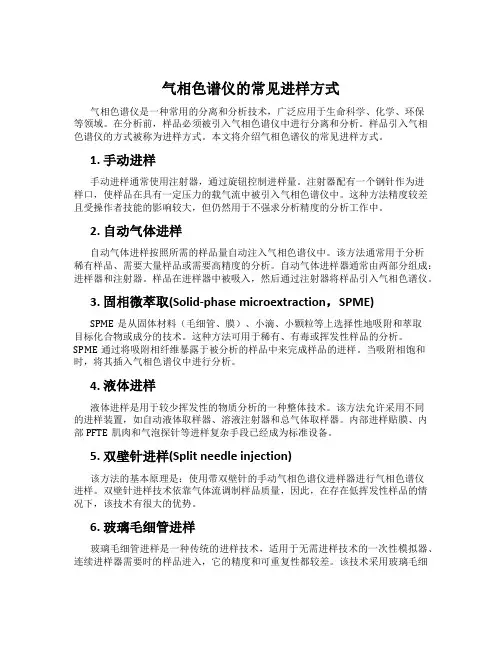

气相色谱仪的常见进样方式
气相色谱仪的常见进样方式气相色谱仪是一种常用的分离和分析技术，广泛应用于生命科学、化学、环保等领域。
在分析前，样品必须被引入气相色谱仪中进行分离和分析。
样品引入气相色谱仪的方式被称为进样方式。
本文将介绍气相色谱仪的常见进样方式。
1. 手动进样手动进样通常使用注射器，通过旋钮控制进样量。
注射器配有一个钢针作为进样口，使样品在具有一定压力的载气流中被引入气相色谱仪中。
这种方法精度较差且受操作者技能的影响较大，但仍然用于不强求分析精度的分析工作中。
2. 自动气体进样自动气体进样按照所需的样品量自动注入气相色谱仪中。
该方法通常用于分析稀有样品、需要大量样品或需要高精度的分析。
自动气体进样器通常由两部分组成：进样器和注射器。
样品在进样器中被吸入，然后通过注射器将样品引入气相色谱仪。
3. 固相微萃取(Solid-phase microextraction，SPME)SPME是从固体材料（毛细管、膜）、小滴、小颗粒等上选择性地吸附和萃取目标化合物或成分的技术。
这种方法可用于稀有、有毒或挥发性样品的分析。
SPME通过将吸附相纤维暴露于被分析的样品中来完成样品的进样。
当吸附相饱和时，将其插入气相色谱仪中进行分析。
4. 液体进样液体进样是用于较少挥发性的物质分析的一种整体技术。
该方法允许采用不同的进样装置，如自动液体取样器、溶液注射器和总气体取样器。
内部进样贴膜、内部PFTE肌肉和气泡探针等进样复杂手段已经成为标准设备。
5. 双壁针进样(Split needle injection)该方法的基本原理是：使用带双壁针的手动气相色谱仪进样器进行气相色谱仪进样。
双壁针进样技术依靠气体流调制样品质量，因此，在存在低挥发性样品的情况下，该技术有很大的优势。
6. 玻璃毛细管进样玻璃毛细管进样是一种传统的进样技术，适用于无需进样技术的一次性模拟器、连续进样器需要时的样品进入，它的精度和可重复性都较差。
该技术采用玻璃毛细管取样得到的样品进入气相色谱仪中进行分析。
自动取样器与管线取样
SYT 5317-2006 石油液体 管线自动取样法
管线样品的代表性取决于应满足四个条件（样品具有 代表性必须遵循的取样基本原则）： 1、管线中所取样品的组成应与取样位置和取样时间内整 个管线横截面上的原油平均组成相同。 2、在输送该批原油期间，应保持油样的代表性。无论采 用间歇取样还是连续取样，取样速率应与管内流量成 正比。 3、样品应始终保持与取样位置相同的状况，不得出现液 体、固体或气体的损耗，不能被污染。 4、在将样品分成数个子样的过程中，应确保每个子样与 原样具有完全相同的组成。
原油试样均化与取试样量的步骤中，为防止含水分析量 偏小，操作步骤中应注重做好哪些工作内容？
Hale Waihona Puke 1、流动性差的试样，要加热到其足够流动的最低温 度，再进行均化； 2、只有充分摇匀试样，确保油、水均匀混合后才能 做下一步的取样量的工作。绝对不允许不经均化就取 试样量的情况发生； 3、测定水的体积百分数时，量取的试样体积量应与 刻度观察量相符。量取的实际量如果偏小，分析出来 的含水量会偏小，因此要保证量筒装量充足。试样倒 入蒸馏瓶后，要按照要求用溶剂分5次清洗量筒，清 洗液倒入蒸馏瓶。 4、测定水的质量百分数时，如果试样称量小于实际 读取数，分析出来的含水量会偏小，因此应读准称量 数值。
SYT 5317-2006 石油液体 管线自动取样法
自动取样设备 1、取样装置-取样探头、循环泵、控制 阀门 2、控制设备-单片机、控制程序 3、流量测量-流量表 4、样品接收器-固定容积的接收器或可 变容积的接收器
SYT 5317-2006 石油液体 管线自动取样法
固定样品容积接收器的接受样品容 积每次应确定在5L—20L；
GB/T4756-1998 石油液体 手工取样法
石油和液体石油产品取样
SH/T0635－1996《半自动取样法》 适用于从立式油罐中 采取液体石油和石油化工产品试样。
对于原油和非均匀石油液体用半自动法所取试样的代表性 较好。
返回
石油和液体石油产品取样
2. 取样原则及要求
（1）取样基本原则 用于试验的试样必须对被取样油 品具有充分的代表性。
（1）取样基本要求 油罐内液体在静止状态时才能取 样；容器内油品均匀时，取上、中、下或上、中、出口三个 液面的样品等比例合并；油品不均匀时要在多于三个以上的 液面取样制备分析样；管线输送的均相油品的代表性试样， 由等量合并若干个等时间间隔试样而得到。
应使用自动取样装置从管线中泵送的油品中采取试样。
二、取样工具和取样操作方法
（6）管线取样 采取管线流量比例样前，先放出一些油
返回
石油和液体石油产品取样
品，把全部取样设备冲洗干净，取样时，按下表规定从取样 口采取试样，并将所取试样等体积掺合成一份组合样。
管线流量比例样取样规定
Hale Waihona Puke 输油数量/m3 ≤1000
1000～10000 ＞10000
取样规定 在输油开始时（指罐内油品流到取样口时）和结束时（指停止输油前10min）各一次 在输油开始时1次，以后每隔1000m3，取样1次 在输油开始时1次，以后每隔2000m3，取样1次
⑧气体闭锁机构 用于从压力罐特别是使用惰性气体 系统保护的油罐中取样。
⑨试样冷却器 用于高温液体取样。
2．取样操作方法
（1）立式油罐取样 ①点样 降落取样器或瓶，直到其口部达到要求的深 度（看标尺），用适当的方法打开塞子，在要求的液面处保 持取样器直到充满为止，提出取样器。 ②底部样 降落底部取样器，将其直立停在油罐底上， 待装满（不冒气泡）后提出取样器。 ③罐侧样 从装在油罐侧壁上的取样阀放出试样。 ④组合样 把具有代表性地单个试样的等分样转到组 合样容器中混合均匀而成。
