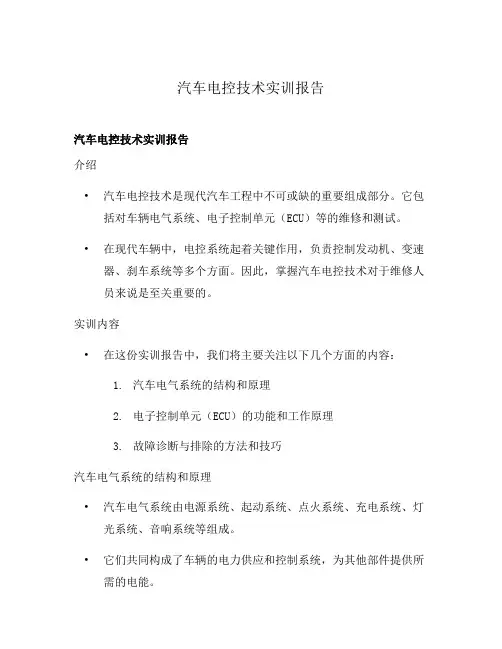

汽车电控技术实训报告
汽车电控技术实训报告汽车电控技术实训报告介绍•汽车电控技术是现代汽车工程中不可或缺的重要组成部分。
它包括对车辆电气系统、电子控制单元（ECU）等的维修和测试。
•在现代车辆中，电控系统起着关键作用，负责控制发动机、变速器、刹车系统等多个方面。
因此，掌握汽车电控技术对于维修人员来说是至关重要的。
实训内容•在这份实训报告中，我们将主要关注以下几个方面的内容：1.汽车电气系统的结构和原理2.电子控制单元（ECU）的功能和工作原理3.故障诊断与排除的方法和技巧汽车电气系统的结构和原理•汽车电气系统由电源系统、起动系统、点火系统、充电系统、灯光系统、音响系统等组成。
•它们共同构成了车辆的电力供应和控制系统，为其他部件提供所需的电能。
电子控制单元（ECU）的功能和工作原理•电子控制单元（ECU）是车辆电子控制系统的核心，它负责监测和控制各个方面的车辆功能。
•ECU通过接收各种传感器的数据，并根据预设的算法进行计算和控制，对车辆的各个系统进行管理和调节。
故障诊断与排除的方法和技巧•故障诊断是汽车维修过程中不可或缺的一环。
以下是一些常见的故障诊断和排除方法：–借助专业的故障诊断仪器，可以读取ECU中存储的故障码，进一步了解车辆问题的所在。
–通过仔细检查电气系统的连接和线路，查找可能导致故障的电气问题。
–检查传感器的工作状态和数据输出，以确定是否存在故障。
–在检查和修复故障后，进行相关系统的校准和重设。
结论•汽车电控技术是现代汽车维修中不可或缺的一部分。
通过深入理解和掌握汽车电控技术，我们可以更好地诊断和解决车辆故障，提高维修效率和质量。
•在不断发展的汽车行业中，不断学习和更新汽车电控技术是我们作为创作者的责任和机遇。
只有不断进步，我们才能为这个行业的发展作出更大的贡献。
以上为本人的创作，仅供参考。
汽车电控技术实训报告（续）实训内容（续）•在上一部分中，我们已经介绍了汽车电气系统的结构和原理，以及电子控制单元（ECU）的功能和工作原理。
汽车电控实训报告(1)
汽车电控实训报告(1)汽车电控实训报告一、实训目的本次实训旨在让学生掌握汽车电控系统的基本构成、工作原理及常见故障，并能够使用常见的检测设备和工具对电控系统进行故障诊断和修理。
二、实训内容1.汽车电控系统的基本构成汽车电控系统一般由发动机控制系统、车身控制系统、转向控制系统、制动控制系统、电池管理系统等几个部分组成。
其中，发动机控制系统主要由传感器、控制单元和执行器组成。
传感器负责采集发动机的各种参数，控制单元计算出最佳的工作状态，通过执行机构调整发动机的工作情况。
2.汽车电控系统的工作原理发动机控制系统的工作原理是将发动机的工作状态进行数字化，通过计算、判断和控制来实现发动机的优化控制。
车身控制系统的工作原理是通过传感器获取车辆的各种参数，控制单元分析和决策调整车辆的行驶状态。
转向控制系统和制动控制系统的工作原理类似，都是采集各种参数，通过计算和控制来实现转向、制动的控制。
3.电控系统常见故障电控系统常见故障有传感器故障、控制单元故障、执行机构故障等。
传感器故障会导致参数采集不准确，控制单元得出的结论错误。
控制单元故障会导致车辆失去控制、发动机无法启动等。
执行机构故障会导致车辆制动不良、转向不稳定等。
4.使用检测设备和工具进行诊断和修理常见的检测设备有多功能汽车诊断仪、示波器、电压表等。
使用这些设备可以对电控系统进行快速故障诊断和定位。
常见的工具有千斤顶、扳手、螺丝刀等。
使用这些工具可以方便地对执行机构进行修理或更换。
三、实训心得本次实训让我对汽车电控系统有了更加深入的了解。
通过实际操作和故障排除，我对传感器、控制单元、执行机构等电控部件有了更加清晰的认识。
同时，也学会了使用多功能汽车诊断仪、示波器等设备进行故障诊断和定位。
这对我今后从事汽车维修和保养工作将有很大的帮助。

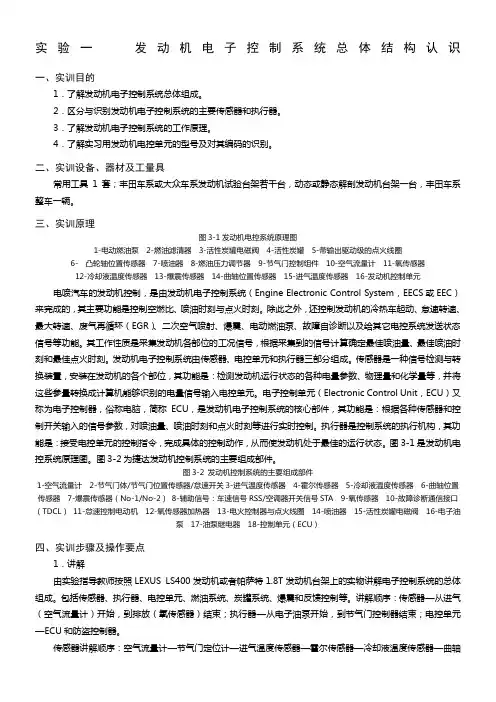

《汽车电子控制技术》实验指导书
实验一发动机电子控制系统总体结构认识一、实训目的1．了解发动机电子控制系统总体组成。
2．区分与识别发动机电子控制系统的主要传感器和执行器。
3．了解发动机电子控制系统的工作原理。
4．了解实习用发动机电控单元的型号及对其编码的识别。
二、实训设备、器材及工量具常用工具1套；丰田车系或大众车系发动机试验台架若干台，动态或静态解剖发动机台架一台，丰田车系整车一辆。
三、实训原理图3-1发动机电控系统原理图1-电动燃油泵2-燃油滤清器3-活性炭罐电磁阀4-活性炭罐5-带输出驱动级的点火线圈6- 凸轮轴位置传感器7-喷油器8-燃油压力调节器9-节气门控制组件10-空气流量计11-氧传感器12-冷却液温度传感器13-爆震传感器14-曲轴位置传感器15-进气温度传感器16-发动机控制单元电喷汽车的发动机控制，是由发动机电子控制系统（Engine Electronic Control System，EECS或EEC）来完成的，其主要功能是控制空燃比、喷油时刻与点火时刻。
除此之外，还控制发动机的冷热车起动、怠速转速、最大转速、废气再循环（EGR）、二次空气喷射、爆震、电动燃油泵、故障自诊断以及给其它电控系统发送状态信号等功能。
其工作性质是采集发动机各部位的工况信号，根据采集到的信号计算确定最佳喷油量、最佳喷油时刻和最佳点火时刻。
发动机电子控制系统由传感器、电控单元和执行器三部分组成。
传感器是一种信号检测与转换装置，安装在发动机的各个部位，其功能是：检测发动机运行状态的各种电量参数、物理量和化学量等，并将这些参量转换成计算机能够识别的电量信号输入电控单元。
电子控制单元（Electronic Control Unit，ECU）又称为电子控制器，俗称电脑，简称ECU，是发动机电子控制系统的核心部件，其功能是：根据各种传感器和控制开关输入的信号参数，对喷油量、喷油时刻和点火时刻等进行实时控制。
执行器是控制系统的执行机构，其功能是：接受电控单元的控制指令，完成具体的控制动作，从而使发动机处于最佳的运行状态。
汽车电子控制技术实验报告带答案
实验一电控汽油喷射系统的调试与检测实验一、实验学时：2学时二、实验目的：1．了解电控汽油喷射系统的组成。
2．区分与识别电控汽油喷射系统的主要传感器、执行器。
3．了解电控汽油喷射系统的工作原理。
三、实验设备：1．常用拆装工具、连接导线、直流电源、万用表等测试仪表 1 套。
2．电喷发动机实训台两台。
四、实验内容：1．提问学生问题，了解学生对该部分知识的掌握情况。
2．辅导教师结合电控汽油喷射系统实训台，讲解该系统的组成（空气供给系统、燃油供给系统和控制系统）及工作原理。
3．指导学生观察、分析电控汽油喷射系统的组成、连接布线情况。
4．指导学生分析各元件的工作原理。
5．演示：起动电控发动机实训台，结合实物，让学生现场观察各传感器与执行器的工作情况；若某些部位工作有异常，教师引导学生们一起讨论分析，加以调试，直至系统工作正常。
6．在实训台上进行电控汽油喷射系统的测试。
7．油量调节、喷油正时调节。
8．分析实验现象，做好记录，做出实验报告。
六、电控汽油喷射系统（一）、实验目的（二八实验步骤实验二汽油机电子点火系统的调试与检测实验一、实验学时：2学时二、实验目的：1．了解各种形式点火系统（传统触点式、无触点电子点火、微机控制电子点火）的组成及工作原理。
2．了解常见的点火信号发生器（磁感应式、光电式和霍尔效应式）结构及工作原理。
3．识别电控点火系统的主要传感器、执行器。
三、实验设备：1．常用拆装工具、连接导线、直流电源、万用表等测试仪表 1 套。
2．电控发动机实训台两台。
四、实验内容：1．提问学生问题，了解学生对该部分知识的掌握情况。
2．辅导教师结合发动机电控系统实训台，讲解各种形式点火控制系统的组成及工作原理。
3．指导学生观察、分析发动机点火控制系统的组成、连接布线情况。
4．指导学生分析各元件的工作原理。
5．演示：起动电控发动机实训台，结合实物，让学生现场观察各传感器与执行器的工作情况；若某些部位工作有异常，教师引导学生们一起讨论分析，加以调试，直至系统工作正常。
