板式橡胶支座抗剪弹性模量试验检测记录表
抗剪弹性模 实测 G1与 量(MPa) 值与 标准 G的 值G G 1偏 偏差 实测 平均 (MPa) (%) 差(%) 值 值G 1
N1 △ s
γi N1 N2 2 抗剪 弹性 模量 合格 范围 (MPa)
△s
N2
γi N1 N2
3
△s
γi
备注：
N3
N1 N 2 N 3 3
试验：
复核：
日期：
Hale Waihona Puke 年月日QJ0604
记录编号： 委托/任务编号 样品编号 试验日期 判定依据 试验条件
平均压应力σ (MPa)
温度 其他：
℃，湿度
%
支座平面毛面积 (公称面积)(mm2)
橡胶层总厚度 t e(mm)
试样编号 传 感 器 编 试验次数 号 N1 N2 1
剪应力(MPa) 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
第
页，共
页
板式橡胶支座抗剪弹性模量试验检测记录表
试验室名称： 样品名称 及描述 工程部位/用途 试验依据 主要仪器设 微机控制电液伺服压剪试验机（型号： ） 备及编号 编号：
支座规格尺寸 l a×l b×t (d ×t )(mm) 钢板尺寸 l 0a×l 0b(d 0)(mm) 支座有效受压面积 (钢板面积)(mm2)
桥梁板式橡胶支座抗压弹性模量分析
桥梁板式橡胶支座抗压弹性模量分析唐伟1贺林军2(1.辽宁省交通科学研究院,沈阳 110015;2.辽宁省公路勘测设计公司,沈阳 110166) 摘 要:简要介绍桥梁板式橡胶支座抗压弹性模量的计算及试验方法,同时从几个方面分析影响该指标的因素。
关键词:桥梁;板式橡胶支座;抗压弹性模量中图分类号:U443.36+1 文献标识码:B 文章编号:1673-6052(2009)04-0094-02 板式橡胶支座是桥梁支座中应用较为广泛的一种,具有构造简单、加工制造容易、成本低廉、安装方便等优点。
抗压弹性模量作为板式橡胶支座重要的力学性能指标之一,在一定程度上反映了支座的质量。
1抗压弹性模量的计算及试验方法根据交通部行业标准《公路桥梁板式橡胶支座》(JT/T4—2004)中规定,支座抗压弹性模量标准值E 和形状系数S 按以下公式计算:E =5.4×G ×S2(1)矩形支座:S =l oa ×l ob /(2t 1)/(l oa +l ob )(2)圆形支座:S =d 0/(4t 1)(3)式中:G 为支座抗剪弹性模量,取值为1MPa;l oa 、l ob 分别为矩形支座加劲钢板短边尺寸和长边尺寸;t 1为支座中间单层橡胶片厚度;d 0圆形支座加劲钢板直径。
《公路桥梁板式橡胶支座》(JT/T4—2004)中规定:试验实测抗压弹性模量E 1与相应抗压弹性模量标准值E 的偏差不得大于±20%。
在做抗压弹性模量试验前应将试样暴露在标准温度23℃±5℃下停放24h 以使试样内外温度一致。
试验中的环境温度也应保证在23℃±5℃范围内。
试验时应按以下步骤进行:(1)将试样放置于试验机的试验板上,对准中心。
缓慢加载至压应力为1MPa,稳压后在承载板四角各安装一个位移传感器。
(2)预压。
将压应力以0.03～0.04MPa /s 的速率连续增至平均压应力为10MPa,持荷2m in,然后以连续均匀的速度将压应力卸至1MPa,持荷5m in 。

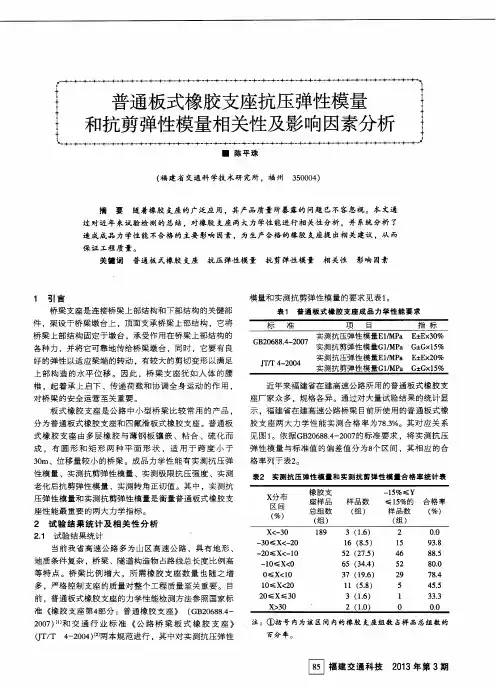

普通板式橡胶支座抗压弹性模量和抗剪弹性模量相关性及影响因素分析
前 ，普 通板 式橡 胶 支座 的力 学性 能检 测方 法参 照 国家标
准 《 橡胶 支 座 第４ 部 分 ：普 通橡 胶 支 座 》 （ Ｇ Ｂ ２ ０ ６ ８ ８ ． ４ — ２ ０ ０ ７ ） ０ 和交 通行 业 标准 《 公 路 桥梁 板 式 橡胶 支 座》 （ Ｊ Ｔ ／ Ｔ ４ － ２ ０ ０ ４ ） 两 本 规范 进行 ，其 中对 实测抗 压 弹性 注 ：①括 号 内为该区间 内的橡胶 支座组数 占样 品总组数的
模量和 抗 剪弹性 模量 与标准 值 的偏 差值 的分 布区 间 ：反
之亦 然 。 例如 ，保 证 率 系数 为９ ０ ％，可 求 得Ｒ＝ Ｉ ． ６ ４ ５ ，矩 形 长短 边都 为４ ８ ． ８ ，抗压 弹性 模 量和 抗 剪弹 性模 量 与标 准 值 的偏差值 的 区间分 别为
２ ４ ． ４ ，２ ４ ． ４ ） 。
模 量和 实 测抗剪 弹性 模量 的要 求见 表１ 。
表１ 普通 板 式 橡 胶 支 座 成 品 力 学性 能 要 求
各种 力 ，并 将 它可靠 地传 给桥 梁墩 台 ，同时 ，它要 有 良 好 的弹 性 以适 应梁 端 的转动 ，有 较大 的剪 切变 形 以满足
上部 构 造 的水 平 位 移 。因 此 ，桥梁 支 座 犹如 人体 的 腰 椎 ，起 着承 上 启 下 、传递 荷 载和 协 调 全 身运 动 的作 用 ，
百分率。
圈福 建 交 通 科 技２ ０ １ ３ 年 第 ３ 期
②样品一组为３ 个。ｘ 代表３ 个板式橡胶 支座实测抗
压 弹性模 量 与 标 准值 的偏 差 值 的 算术 平 均 值 ，Ｙ代 表３
对 板 式 橡 胶 支 座 实测 抗 剪 弹 性 模 量 与 标 准 值 的偏 差 值 的

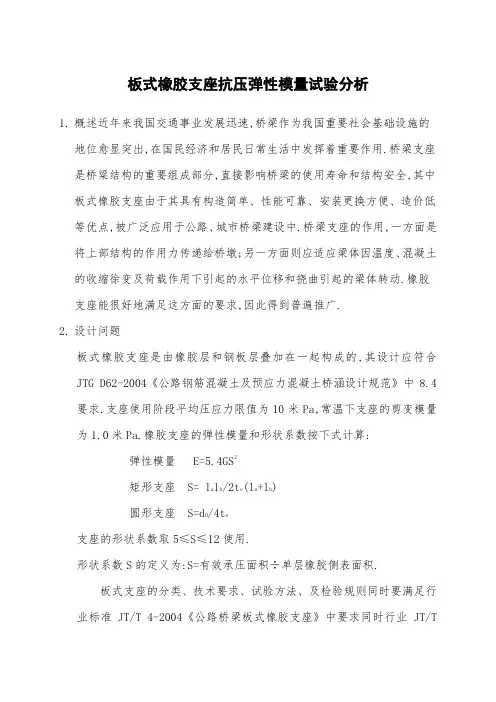

板式橡胶支座抗压弹性模量试验分析[详细]
![板式橡胶支座抗压弹性模量试验分析[详细]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/04dd6aa1a216147916112893.webp)
板式橡胶支座抗压弹性模量试验分析1.概述近年来我国交通事业发展迅速,桥梁作为我国重要社会基础设施的地位愈显突出,在国民经济和居民日常生活中发挥着重要作用.桥梁支座是桥粱结构的重要组成部分,直接影响桥梁的使用寿命和结构安全,其中板式橡胶支座由于其具有构造简单、性能可靠、安装更换方便、造价低等优点,被广泛应用于公路、城市桥梁建设中.桥梁支座的作用,一方面是将上部结构的作用力传递给桥墩;另一方面则应适应梁体因温度、混凝土的收缩徐变及荷载作用下引起的水平位移和挠曲引起的梁体转动.橡胶支座能很好地满足这方面的要求,因此得到普遍推广.2.设计问题板式橡胶支座是由橡胶层和钢板层叠加在一起构成的,其设计应符合JTG D62-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》中8.4要求.支座使用阶段平均压应力限值为10米Pa,常温下支座的剪变模量为1.0米Pa.橡胶支座的弹性模量和形状系数按下式计算:弹性模量 E=5.4GS2矩形支座 S= l a l b/2t e(l a+l b)圆形支座 S=d0/4t e支座的形状系数取5≤S≤12使用.形状系数S的定义为:S=有效承压面积÷单层橡胶侧表面积.板式支座的分类、技术要求、试验方法、及检验规则同时要满足行业标准JT/T 4-2004《公路桥梁板式橡胶支座》中要求同时行业JT/T663-2006《公路桥梁板式橡胶支座规格系列》作为前者的补充配套其使用.JT/T 4-2004《公路桥梁板式橡胶支座》4.6节支座内在质量描述道:表1 支座剖面要求可见支座的中间胶层厚度应分别为5米米、8米米、11米米及15米米.同时JT/T 663-2006《公路桥梁板式橡胶支座规格系列》所给出的参数中,中间胶层也是这几个数据,只是做了详细的划分,橡胶支座边长或直径为100米米≤l(d0)≤200米米时,中间胶层厚度为5米米,钢板厚度为2米米,支座边长或直径为250米米≤l(d0)≤350米米时,中间胶层厚度为8米米,钢板厚度为3米米,支座边长或直径为400米米≤l(d0)≤450米米时,中间胶层厚度为11米米,钢板厚度为4米米,支座边长或直径为500米米≤l(d0)≤650米米时,中间胶层厚度为15米米,钢板厚度为5米米,支座边长或直径为700米米≤l(d0)≤800米米时,中间胶层厚度为18米米,钢板厚度为5米米.而这些数据正是影响支座形状系数,进而影响支座弹性模量.常用支座的参数及计算结果统计如下表1:表2 常用支座参数及计算结果规格尺寸米米钢板厚度/米米钢板层数橡胶层厚度/米米橡胶层层数形状系数抗压弹性模量/米Pa150×28 2 4 5 3 7.00 265200×35 2 5 5 4 9.50 487250×52 3 5 8 4 7.50 304300×63 3 6 8 5 9.06 443350×74 3 7 8 6 10.62 610400×84 4 6 11 5 8.86 424通过表上数据可以看出,在支座直径不同,内部剖面结构相同的情况下,形状系数和抗压弹性模量有很大的差别.根据JT/T 4-2004《公路桥梁板式橡胶支座》附录A.4.1.2所给出实测弹性模量计算公式,实测弹性模量为应力差和相对应变差的比值.应力差是个定值6米Pa,因此在胶层总厚度相同时,不同直径的支座在同应力下应变有很大的差别.我们通过大量的试验得出一种规律, JT/T 663-2006《公路桥梁板式橡胶支座规格系列》的天然胶支座实测抗压弹性模量普遍在300米Pa ~500米Pa之间,数根据JT/T 4-2004《公路桥梁板式橡胶支座》4.1表1要求,实测抗压弹性模量E1=E±20%E,形状系数大的支座普遍为负值,直径350米米的支座尤为明显,其值基本都为负值,且多在E1=E-20%E的界线上.3.一级精度仪器,最小刻度是量程的1%.根据行业标准JT/T 4-2004规定,适用范围为0.4%~90%,我们所用的仪器是10000kN电液伺服压剪系统,则其使用范围就是40kN~9000kN,根据标准要求,一块极限和抗压弹模图1 10000kN电液伺服压剪系统都能做的板式支座,只有60kN~1200kN是参与抗压弹性模量的精确计算的.而1200kN以上我们只能在极限抗压中用到,其精确度不需弹膜那么高,应力只要大于70米Pa即可.据检定知,10000kN电液伺服压剪系统1000kN以内准确性较差,又根据检定规程JJG 391-2009 《力传感器》7.2.5.5规定,检定点要均匀分布,一般不少于5个点,推荐使用8个点(10%,20%,30%,40%,50%,60%,80%,100%),而我们采用的是10点(10%,20%,30%,40%,50%,60%,70%,80%,90%,100%)也是我们仪器软件中最大检定计入点数.据近几年的检定数据观察分析,我们的仪器在1000kN~10000kN范围内准确值在5‰以内,而在1000kN以内的比较中,最大的误差在30%.因10000kN电液伺服压剪系统体型较大,横梁丝杆螺纹较粗,且未安装横梁抱死装置,从而增加了实测抗压弹性模量的误差,支座越小越明显.图2 200米米×35米米支座应力—应变实测曲线图3 400米米×84米米支座应力—应变实测曲线结论:设计方面,板式橡胶支座的应按照JTG D62-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》中8.4要求,S取值为5≤S≤12范围,结构尺寸根据实际桥梁状况设计,可不完全依照JT/T 663-2006《公路桥梁板式橡胶支座规格系列》中所规定的尺寸参数.仪器方面,不要一味的追求量程大,我建议同机不同传感器,我们可以在仪器上安装可替换式力传感器,根据不同试验项目,换不同力传感器,以确保试验的准确性.。
浅谈公路桥梁板式橡胶支座抗剪弹性模量
浅谈公路桥梁板式橡胶支座抗剪弹性模量简要介绍板式橡胶支座抗剪弹性模量试验方法，并从几个方面分析影响板式橡胶支座抗剪弹性模量的因素标签：公路桥梁；板式橡胶支座；抗剪弹性模量前言公路桥梁板式橡胶支座作为公路桥梁的配套产品，它是桥梁上下部结构的重要传力构件，直接影响桥梁的使用寿命和结构安全。
抗剪弹性模量作为板式橡胶支座重要的成品力学性能指标之一，在一定程度上反映了板式橡胶支座的质量。
本文介绍下板式橡胶支座抗剪弹性模量的试验方法步骤和对影响板式橡胶支座抗剪弹性模量的因素进行分析。
一、抗剪弹性模量的试验方法步骤根据交通部行业标准《公路桥梁板式橡胶支座》（JT/T4—2004）中规定，试验前应将试样直接暴露在标准温度230C±50C下，停放24h，以使试样内外温度一致。
《公路桥梁板式橡胶支座》（JT/T4—2004）中规定，实测抗剪弹性模量G1 与相应抗剪弹性模量标准值G的偏差不得大于±15%。
试验时应按以下步骤进行试验：（1）在试验机的承载板上，应使支座顺其短边方向受剪，将试样及中间钢拉板按双剪组合配置好，使试样和中间钢拉板的对称轴和试验机承载板中心轴处在同一垂直面上，精度应小于1%的试件短边尺寸。
为防止出现打滑现象，应在上下承载板和中间钢拉板上粘贴高摩擦板，以确保试验的准确性。
（2）将压应力以（0.03～0.04）Mpa/s的速率连续地增至平均压应力，并在整个抗剪试验过程中保持不变。
（3）调整试验机的剪切试验机构，使水平油缸、负荷传感器的轴线和中间钢拉板的对称轴重合。
（4）预加水平力。
以（0.002～0.003）Mpa/s的速率连续施加水平剪应力至剪应力τ1=1.0MPa，持荷5min，然后以连续均匀的速度卸载至剪应力为0.1MPa，持荷5min，记录初始值。
预载三次。
（5）正式加载。
每一加载循环自τ1=0.1MPa开始，每级剪应力增加0.1MPa，持荷10min，采集支座变形数据，至τ1=1.0MPa为止。
2023年试验检测师之桥梁隧道工程精选试题及答案二
2023年试验检测师之桥梁隧道工程精选试题及答案二单选题（共30题）1、关手板式橡胶支座抗剪弹性模量的试验检测，请回答下列问题。
A.4.0mmB.5.0mmC.6.0mmD.8.0mm【答案】 A2、4、某高速公路隧道，地质勘查时发现隧道穿越大量溶洞、溶洞富水、岩体破碎。
为保证施工安全，施工单位决定采取超前地质预报进一步揭示前方地质情况。
据此回答以下问题。
99）以下地质状况中，地质雷达较难准确测得的是（）。
A.岩溶B.地下水C.断层破碎带D.岩性变化【答案】 D3、预应力混凝土用钢绞线力学性能试验试样数量为每批（）根。
A.1B.2C.3D.4【答案】 C4、某钻孔灌注桩采用正循环钻孔，一般地层的护壁泥浆含砂率一般要求为（）A.小于等于8%B.8%-4%C.小于等于6%D.小于等于4%【答案】 B5、（）适合用桥隧结构施工过程的应力（应变）监测。
A.电阻应变计B.振弦式应变计C.电测位移计D.千分表【答案】 B6、后张法预应力混凝土构件，孔道压浆材料比表面积应大于（）。
A.300m2/kgB.350m2/kgC.400m2/kgD.450m2/kg【答案】 B7、混凝土现场拌制时，水泥允许偏差为（）。
A.0.5%B.1%C.1.5%D.2%【答案】 A8、在石料的力学性能试验评定指标中,要求冻融后的质量损失率（）和耐冻系数（）。
A.≤2%，≥75%B.≤5%，≥65%C.≤6%，≥70%D.≤8%，≥80%【答案】 A9、钢筋冷弯试验后，弯曲外侧表面无裂纹指的是（）。
A.长度>1mm，≤3mmB.长度>2mm，≤5mmC.长度>3mm，≤5mmD.长度>5mm，≤10mm【答案】 D10、预应力混凝土桥梁用金属波纹管集中荷载作用下径向刚度试验试件长度取（）,且不小于300mm。
A.3dB.4dC.5dD.10d【答案】 C11、防水混凝土是以水泥、砂、石子为原料或掺入外加剂、高分子聚合物等,以调整配合比,减小孔隙率,增加各原材料界面间密实性或使混凝土产生补偿收缩作用,从而使水泥砂浆或混凝土具有一定抗裂、防渗能力,其中抗渗等级是评判防水混凝土防渗能力的重要指标。
板式橡胶支座力学性能检测与常见问题处理办法
摘要:文章结合板式橡胶支座特点，通过进行支座力学性能检测，探讨检测过程中常见问题并提出处理办法，为准确判断板式橡胶支座使用安全性提供帮助。
关键词:板式橡胶支座极限抗压强度抗压弹性模量抗剪弹性模量0引言随着目前我国公路交通的飞速发展，桥梁工程的发展也是日新月异。
这也使得各种类型支座的应用日益广泛，支座主要功能为支撑桥梁重量承受垂直荷载，将上部构造压力可靠传递给墩台，并以良好的弹性适应梁端的转动，具有足够的剪切变形以满足上部构造的水平位移。
基于支座的力学性能特点，对于支座成品的力学性能试验则是检验支座合格与否，提高支座使用安全性，减少或避免事故发生的关键。
目前常见的几种支座类型主要有盆式橡胶支座、球形支座和板式橡胶支座。
其中盆式橡胶支座与球形橡胶支座具有承重能力大，转动灵活的特点，适宜于大跨径桥梁的使用；板式橡胶支座是由多层天然橡胶与薄钢板镶嵌、粘合、硫合而成的一种桥梁支座产品（如图1），适用于跨度相对较小，位移量较小的桥梁，且具有构造简单、价格低廉、无须养护、易于更换的特点。
而由于经济等原因，且目前我国桥梁结构形式主要以简支梁和连续梁桥占主导地位。
由此，板式橡胶支座在目前我国桥梁工程中的应用相比前两种类型支座而言更为广泛。
按照交通部的新标准，板式橡胶支座结构形式分为：普通板式橡胶支座，四氟板式橡胶支座。
两种结构板式橡胶支座均有矩形和圆形之分。
本文主要叙述某工程中抽取的圆形普通板式橡胶支座力学性能检测过程，结合检测过程中注意事项和常见问题的讨论分析，以期对判断板式橡胶支座使用安全性有所帮助。
(a)圆形普通板式橡胶支座(b)支座剖析图1板式橡胶支座示例图1试验准备1.1试验条件及试验设备要求板式橡胶支座力学性能试验室的标准温度为23±5℃，且不能有腐蚀气体及影响检测的震动源。
需要注意的是试验前应将试样直接暴露在标准温度下，停放24h，以使试样内外温度一致。
试验设备为某型电液伺服控制橡胶支座压剪试验机，试验机具备下列功能：微机控制，能自动平稳连续加载、卸载，且自动持荷（满负荷保持时间不少于4h ），自动采集数据，自动绘制应力－应变图。
板式橡胶支座力学性能检测与常见问题处理办法
一 —
贴Ｐ ３ ６规格 的砂 纸 代替 ） ， 以确 保试 验 的准 确性 ： 将
十 卜 —— 十— 卜 赫
｛ ｛ ∥ ｉ ｊ
？ 卜
ｌ ｌ
＋
｛
｝ ～ ～
｛ ｊ
—
＝ ＝ ｛ ： ＝ ＝ ＃ 车
｛
一 ＝ ； ＝ 一 ｂ —１； ．
ｉ ｊ ｄ 一
’
Ａ／ ，
４ ／ ｉ ～ ／ ｝
—
一
＿
１ 』／ ； ｝ 可 ｌ ｛
—
量 试 验 曲线 图
压应 力—— 应变 曲线 圈
果 与算术平 均值 之间偏 差应 不大于 算术平 均值 的 ３ ％ ，否则 应重 新 复核 试验 一 次。 实测抗 剪 弹性 模 量 Ｇ１符 合 Ｇ ４ － Ｇ×１ ５ ％ 即可 判 断该 批 支 座抗 剪 弹 性模
｝
Ｉ
｛ ｊ
；
ｊ
０— 吖
｝
ｊ
ｌ
ｌ
一
压应 力— —应 变曲线图
ｌ
ｉ｛ ｛ ｉ ｝ ｌ ｉ ｉ ｌ ／
０
图 ２ 抗压弹性模 量试验 曲线 图
［ ＝ ＞
ｉ ｌ ｝ ｛
ｉ ｛ ｉ ｌ
｝ ｛ｊ
／ｒ
ｌ｛ ｌ
式中： Ｓ —— 支座 形状 系数 。 ２ ． ３ 抗 剪 弹性模 量
保证最终检测结果的准确无误。 橡胶支座作为桥梁工程中 的重要部件需要严格检测过程 ， 最大限度地保证检测结果 准确 性 ， 保证 橡胶 支座 在桥 梁工 程 中的使 用安 全性 。
参考文献 ：
［ １ Ｉ Ｊ Ｔ 厂 一 ２ ０ ０ ４ ， 公 路桥 梁 板 式橡 胶 支 座 ．
板式橡胶支座适用规范
板式橡胶支座适用规范：公路桥梁板式橡胶支座技术标准(JT /T4-2004)进场时要求：1.标志: 每块橡胶支座要留有永久性标志;2.包装: 支座应根据分类、规格分别包装。
包装应牢固可靠，包装外面应注明产品名称、规格、制造日期。
包装内应附有产品合格证。
3.按每批号常规检验项目三项：①.极限抗压强度②.抗压弹性模量③.抗剪弹性模量橡胶支座每批取样品六块，其中三块做破坏性试验，三块可退回，四氟板可免检抗剪弹性模量试验。
特别注意：1、根据实际经验，如果支座为甲供的话（一般业主会这么做），同一规格尽量让材料商一次送够，不要每批次送几十个。
要不然检测费用高昂。
2、常规检测中以抗压弹性模量超出设计值（不合格）居多，当外委报告取回后，需认真查看核对。
另2009年广东省某次检查中发现过该类问题：报告中抗压弹性模量超出范围值，但报告结论为合格。
有值得商榷的地方，一定要及早发现并更正。
锚具取样送检资料原文地址：大桥上钢绞线、锚具、夹片如何取样送检？作者：自由世界工程类别：桥梁工程检测类别：原材料－锚具、夹片、连接器取样规范名称：GB/T 14370-2000《预应力筋用锚具、夹片和连接器》试验规范名称：GB/T 14370-2000《预应力筋用锚具、夹片和连接器》验收规范名称：GB/T 14370-2000《预应力筋用锚具、夹片和连接器》试验项目：外观硬度锚具锚品摩阻损失锚具静载锚固性能取样频率：1批/（同一类产品、同一批原材料、同一种工艺一次投料生产的数量、<=1000套）取样方式：随机抽取取样数量：外观抽10％并不少于10套硬度抽取5％并不少于5套（含锚具、配套的连接器与夹片【夹片每套为5片】）锚具锚品摩阻损失、锚具静载锚固性能各取3套【具体数量为6个锚具、对应3个锚具孔数的连接器、对应6个锚具孔数的夹片，对应3个锚具孔数的钢绞线（每根长5m，规范要求受拉区不少于3m）】结果判定：1、外观表面无裂缝，尺寸符合设计要求，则合格。
公路桥梁板式橡胶支座技术标准JTT4-2004
中华人民共和国交通行业标准JT／T 4－2004代替JT／T 4--1993,JT3132.3--90公路桥梁板式橡胶支座2004-03-17发布 2004-06-1实施中华人民共和国交通部发布公路桥梁板式橡胶支座1 范围本标准规定了公路桥梁板式橡胶支座产品的分类、技术要求、试验方法、检验规则以及标志、包装、储存、运输、安装和养护的要求。
本标准适用于公路桥梁所用矩形、圆形板式橡胶支座。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(eqv IS037：1994) GB/T 912碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1682硫化橡胶低温脆性的测定---单试样法(eqv lS0812：1991)GB/T 3280不锈钢冷轧钢板GB/T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验(eqv IS0188：1998)GB/T 6031硫化橡胶或热塑性橡胶硬度的测定(10～100IRHD)(idt IS048：1994) GB/T 7759硫化橡胶或热塑性橡胶在常温、高温和低温下压缩永久变形的测定(eqv ISO 815：1991)GB/T 7760硫化橡胶与金属粘合的测定——单板法(eqv IS0813：1986)GB/T 7762硫化橡胶耐臭氧老化试验——静态拉伸试验法(neq IS01431／1：1989)GJB 3026聚四氟乙烯大型板材规范HG/T 2198硫化橡胶物理试验方法的一般要求HG/T 2502 5201硅脂JT 391公路桥梁盆式橡胶支座JJG 175非金属拉力、压力和万能试验机检定规程JTG 1362公路钢筋混凝土及预应力混凝土桥涵设计规范3 产品分类及代号3.1产品分类3.1.1按结构型式分为：a)普通板式橡胶支座区分为矩形板式橡胶支座(代号GJZ)、圆形板式橡胶支座(代号GYZ)；b) 四氟滑板式橡胶支座区分为矩形四氟滑板橡胶支座(代号GJZF4)、圆形四氟滑板橡胶支座(代号GYZF4)。
板式橡胶支座介绍
板式橡胶支座70年代中期，由铁道部科学研究院主持，常熟橡胶厂参加了板式橡胶支座的研制生产，并把我厂小批量试制的产品，进行一系列的试验和实地试用，为我国铁路、公路桥梁应用橡胶支座积累了大量科学数据和实践经验。
1982年，铁道部在全国首家对我厂板式橡胶支座进行了唯一的部级的技术鉴定。
从此开始，板式橡胶支座的应用和生产如雨后春笋，应用面之广、品种开发之快前所未有，至目前板式橡胶支座产品品种，按支座形状划分有矩形板式橡胶支座（GJZ、GJZF4）、圆形板式橡胶支座（GYZ、GYZF4）；球冠圆板橡胶支座（TCYB）；坡形橡胶支座。
按橡胶种类划分的氯丁橡胶支座（CR）、天然橡胶支座（NR）、三元乙丙橡胶支座（EPDM）。
按结构型式分有普通橡胶支座、聚四氟乙烯滑板橡胶支座。
我厂生产的“永恒”牌橡胶支座，先后在国内著名的桥梁上被采用，如唐山滦河大桥、柳州二桥、郑州黄河大桥、东营黄河大桥、九江长江大桥、重庆长江大桥、嘉陵江大桥、哈尔滨松花江大桥、广东南海西樵大桥、南昌新八一桥等等。
随着城市市政建设的加快，在全国众多大城市的城市立交桥、高架桥也纷纷使用“永恒”产品，其中著名的北京多座立交桥、天津多座立交桥、上海南浦、杨浦大桥和高架道路、广州六二三高架道路、南京长江大桥立交等。
还使用于全国首条沪嘉高速公路的配套工程，沈大、成渝、杭甬、沪宁高速公路的桥梁、立交桥上使用了数以万计的“永恒”橡胶支座。
从85年起，还被选用于出口配套孟加拉国、伊拉克、也门、坦桑尼亚等援外桥梁工程，91~93年经香港费雷雪纳德公司（FREYSSINET）检测中心检测质量符合英国BS5400标准，配套使用于澳门新澳凼大桥的工程。
我厂是铁道部、交通部首批认可的生产部标系列产品的专业厂，产品严格按中华人民共和国铁道部TB1893-1987《铁路桥梁板式橡胶支座》和中华人民共和国交通部标准JT/T4-1993《公路桥梁板式橡胶支座》组织生产。
并能提供聚四氟乙烯滑板橡胶支座的全套附件。
