矿用35KV变电所设计开题报告
35kV变电站设计--开题报告
科学技术学院毕业设计(论文)开题报告题目：35KV变电所电气设计学科部：信息学科部专业：电气工程及其自动化班级：电气092班学号：姓名：指导教师：填表日期：2012 年12 月 6 日一、选题的依据及意义（一）选题的依据：通过本设计使我掌握了35kV 变电站电气主接线设计的基本步骤和方法，并在分析、计算和解决实际工程能力等方面得到训练，进一步巩固了电力生产的专业知识，掌握了工程绘图方面的一些知识、方法，掌握了科技论文写作的一般知识及科技文献资料的查找技巧，为以后从事设计、运行和科研工作，奠定必需的知识基础。
35kV 变电站电气一次部分初步设计的过程，是对所学知识进行的一次检验和实践，从而使电力专业知识得到巩固和加深，逐步提高了分析问题和解决问题的能力。
在设计的过程中，查阅了大量的文献资料，积累了丰富的第一手材料，在主接线设计、电气设备选择等具体设计任务中进行了大量的比较、计算、优化有效的培养了自己分析问题、解决问题的能力，并使专业知识得到巩固和升华。
我对变电站的生疏，到了解，再到深入研究，最终完成了35KV变电所电气部分的设计。
其中包括了电气一次部分主接线的设计和各种电气设备的选择，也有二次继电保护方面的简单介绍，最后加上了一些防雷措施。
本次设计基本是按照变电所设计基本步骤做下来的，因此也能达到一般变电所的性能要求。
其中还对新设备进行了选择，适应于目前的趋势。
（二）选题的意义：电能是现代社会中最重要、也是最方便的能源。
发展国民经济的基础，是一种无形的、不能大量储存的二次能源。
电能的发、变、送、配合用电，几乎是在同一瞬间完成的，须随时保持功率平衡。
要满足国民经济发展的要求，电力工业必须超前发展，这是世界电力工业发展规律，因此，做好电力规划，加强电网建设，就尤为重要。
变电所作为电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
对其进行设计势在必行，合理的变电所不仅能充分的满足当地的供电需求，还能有效的减少投资和资源浪费。
35kV城乡变电所设计毕业设计开题报告
【附件2】毕业设计开题报告学校代码：1605毕业设计编号：应天职业技术学院机电工程系毕业设计开题报告2010年10月专业：电力系统自动化技术（发电厂及电力系统方向）班级发电082学生姓名许鹏学号0873224毕业设计题目35kV城乡变电所设计任务书下达时间2010-10-15指导教师（签字）郑田娟一、课题的来源、选题依据改革开放30年以来，电力工业发展速度突飞猛进门国家大电网相继建成，农村电网的发展速度较快，但多数设计方案完全照抄了城市变电所建设的模式——配电装置完成为户内型结构，35kV采用多油断路器，技术性能差，事故频繁，供电不可靠。
具体工作中对农村电网的性质和用电的条件认识不足，关心不够，相当多的设备由城乡退役后再次交付农网使用，从而使农网设施形成了恶性循环的状况，直接影响了农网的发展和地方经济的发展。
二、本课题研究(及实践)意义为了了解我国农网的建设模式，更好的改变农网传统的设计方案和落后的面貌，“十一五”规划纲要提出，要坚持统筹城乡经济社会发展的基本方略，扎实稳步推进社会主义新农村建设。
作为基础产业的电力工业，为了更好、更快地推进新农村建设步伐，国家电网公司初步制定了服务新农村、新城镇建设的战略规划。
本方案是根据农村城乡电网的实际发展状况和该地区的特点、使用习惯及经济基础的投入，以及城区提供的原始电力负荷资料进行了系统分析后面提出的原始电力负荷资料进行了系统分析后而提出的适合该区的地面35KV变电所的初步设计。
三、该课题研究(及实践)的基本内容、重点和难点基本内容：1.进行负荷计算及分析；2.电气主接线的设计；3．主变压器的选择及设备选型和校验；重点：负荷计算、主变容量确定；电气主接线设计；短路电流计；难点:负荷计算四、研究方法(及实践手段)1、去图书馆查找资料2、请教老师3、和同学探讨4、上网查找相关资料5、翻阅课本五、参考文献(列出主要参考文献的作者、名称、出版社、出版时间)[1]马永翔电力系统继电保护[M].重庆大学出版社2004年6月第1版[2]李明旗35kV变电所的建设和改造[M].北京：中国电力学出版社，农村电气化2004年第7期[3]方长健，李涛农村35kV变电所设计方案探讨[M].现代企业文化2009 14177-178[4]童钧、郑均榜、金伟君农村电网35kV变电所典型设计方案[M].北京中国电力出版社200287-90指导教师意见:指导教师:年月日系科意见:盖章:年月日。
35kV变电站新建设计开题报告
《德阳柏隆35kV变电站新建》开题报告一、文献综述（一）前言电是能量的一种表现形式，电力已成为工农业生产不可缺少的动力，并广泛应用到一切生产部门和日常生活方面。
电能在“发、输、配、供、用”环节中是依靠电气设备及输配电线路来完成的，而完成这些任务的电气设备及输配电线路又是在电业人员的监督、控制、调解中完成的。
完成电能的这些过程，电气设备及线路是具体的执行者，而电业人员是间接执行者。
因此，电气设备与输配电线路的健康状况及电业人员的素质的高低，是保证电能在“发、输、配、供、用”过程中顺利进行的根本保证。
电能有许多优点：首先，它可简便地转变成另一种形式的能量。
其次，电能经过高压输电线路，还可输送很长的距离，供给远方用电。
另外，许多生产部门用电进行控制，容易实现自动化，提高产品质量和经济效益。
电力工业在国民经济中占有十分重要的地位。
电力系统由发电厂、变电站、线路和用户组成。
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
对变电站来说，无人值班与有人值班是两种不同的管理模式，与变电站一、次系统技术水平的发展、与变电站是否实现自动化没有直接关系。
一、二次设备可靠性的提高和采用先进技术，可以为无人值班提供更为有利的条件，但不是必须具备的条件。
随着电力系统远动技术的发展，无人值班变电站在迅速增加。
变电站实现无人值班，是当前供电系统进行的一项具有深远意义的技术改革；使供电系统开展人员分流、提高劳动生产率、增加经济效益、使电力走向市场最重要的技术保障之一；是电网调度自动化系统的重要组成部分。
同时，又是一项技术难度较大，建设复杂的系统工程。
本次德阳柏隆35kV变电站按照无人值班变电站的设备、技术进行设计。
（二）以前变电站设计存在的问题1、1995年前建的变电站基本上是有人值班的常规变电站。
变压器、母线、断路器、隔离开关、电压互感器、电流互感器、开关柜等一次设备，继电保护、当地监控、直流电源等二次回路是变电站必不可少的主要设备。
变电所设计开题报告
变电所设计开题报告变电所设计开题报告一、引言变电所是电力系统中重要的组成部分，起着输电、变压、配电等功能。
随着电力需求的不断增长和电网的不断扩建，变电所的设计变得至关重要。
本开题报告将探讨变电所设计的相关问题，包括设计原则、技术要求和优化方案等。
二、设计原则1. 安全性原则变电所设计应以安全为首要原则。
在设计过程中，必须考虑到变电所的运行安全、人员安全以及设备安全等方面。
例如，合理设置防雷装置、防火设施和安全通道，确保变电所的安全运行。
2. 可靠性原则变电所是电力系统的重要节点，其可靠性对电力系统的稳定运行至关重要。
设计中应考虑到设备的可靠性和运行的可靠性，确保变电所能够正常运行并及时响应各种故障。
3. 经济性原则变电所的设计还应考虑到经济性。
在满足安全和可靠性的前提下，尽量降低建设和运行成本。
例如，合理选用设备和材料，优化布置方案，提高运行效率。
三、技术要求1. 设备选型变电所的设备选型是设计的重要环节。
在选型过程中，需要考虑到变电所的负荷情况、电压等级、环境条件等因素。
合理选用变压器、开关设备、绝缘子等设备，保证其满足变电所的需求。
2. 布置方案变电所的布置方案直接影响到变电所的运行效率和安全性。
在布置方案中，需要考虑到设备之间的距离、通道的设置、防火防雷措施等因素。
合理布置变电所的各个设备，确保其能够正常运行。
3. 地基处理变电所的地基处理是设计的重要环节。
地基的稳定性直接影响到变电所的安全和可靠性。
在地基处理中，需要考虑到地质条件、地下水位等因素。
合理选择地基处理方法，确保变电所的地基能够承受变电所的重量和荷载。
四、优化方案1. 智能化设计随着科技的不断进步，智能化设计已经成为变电所设计的趋势。
通过引入智能设备和自动化控制系统，可以提高变电所的运行效率和可靠性。
例如，采用智能变压器和远程监控系统，实现对变电所的远程监控和智能化管理。
2. 可再生能源利用随着可再生能源的发展，变电所的设计也需要考虑到可再生能源的利用。
35KV变电站开题报告
[6]徐志坚，三道岭露天煤矿供电系统的改造，露天采矿技术，2004Байду номын сангаас1。
[7]唐志平，供配电技术，电子工业出版社，2005。
[8]顾永辉，范廷瓒，煤矿电工手册，煤炭工业出版社，1997。
[9]丁维忠，浅析电容器就地补偿的节能作用，电力电容器。2004。
[10]曹永军，煤矿6KV供电系统继电保护装置与管理，陕西煤炭出版
五、毕业设计（论文）进度安排（按周说明）：
第六周：收集资料，编写开题报告。
第七周：总结整理相关资料。
第八周:查找相关资料，了解35KV矿用变电站设计的现状及设计思路。
第九周：进行负荷计算，变压器的选型以及主接线方案的确定。
第十周：进行短路电流计算。
三、毕业设计（论文）所采用的研究方法和手段：
设计要遵循有关规定和原则，如变电站的接线方式的选择可参考矿山各级变电站所常用接线方式的说明等等。本次设计的主要理论依据是35KV变电站设计规范和所学矿山供电、电力系统分析等相关专业基础知识。
设计中所用到的设备考虑实际情况，以实行再用设备为主，熟悉设备的型号、作用和工作原理。
第十一周：根据要求进行电气设备的选型及校验。
第十二周：整理修改完善论文，准备毕业答辩。
六、指导教师审批意见（对选题的可行性、研究方法、进度安排作出评价，对是否开题作出决定）：
指导教师：（签名）
年月日
河南理工大学本科毕业设计（论文）中期检查表
指导教师：职称：
所在院（系）：教研室（系、研究所）：
题目
学生姓名
专业班级
学号
一、进度情况说明：
二、阶段性成果：

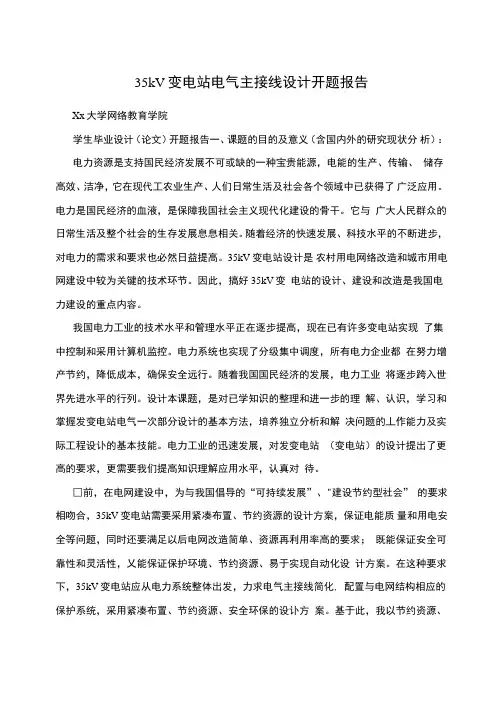

35kV变电站电气主接线设计开题报告
35kV变电站电气主接线设计开题报告Xx大学网络教育学院学生毕业设计（论文）开题报告一、课题的目的及意义（含国内外的研究现状分析）：电力资源是支持国民经济发展不可或缺的一种宝贵能源，电能的生产、传输、储存高效、洁净，它在现代工农业生产、人们日常生活及社会各个领域中已获得了广泛应用。
电力是国民经济的血液，是保障我国社会主义现代化建设的骨干。
它与广大人民群众的日常生活及整个社会的生存发展息息相关。
随着经济的快速发展、科技水平的不断进步，对电力的需求和要求也必然日益提高。
35kV变电站设计是农村用电网络改造和城市用电网建设中较为关键的技术环节。
因此，搞好35kV变电站的设计、建设和改造是我国电力建设的重点内容。
我国电力工业的技术水平和管理水平正在逐步提高，现在已有许多变电站实现了集中控制和采用计算机监控。
电力系统也实现了分级集中调度，所有电力企业都在努力增产节约，降低成本，确保安全远行。
随着我国国民经济的发展，电力工业将逐步跨入世界先进水平的行列。
设计本课题，是对已学知识的整理和进一步的理解、认识，学习和掌握发变电站电气一次部分设计的基本方法，培养独立分析和解决问题的丄作能力及实际工程设讣的基本技能。
电力工业的迅速发展，对发变电站（变电站）的设计提出了更高的要求，更需要我们提高知识理解应用水平，认真对待。
□前，在电网建设中，为与我国倡导的“可持续发展”、"建设节约型社会” 的要求相吻合，35kV变电站需要采用紧凑布置、节约资源的设计方案，保证电能质量和用电安全等问题，同时还要满足以后电网改造简单、资源再利用率高的要求；既能保证安全可靠性和灵活性，乂能保证保护环境、节约资源、易于实现自动化设计方案。
在这种要求下，35kV变电站应从电力系统整体出发，力求电气主接线简化, 配置与电网结构相应的保护系统，采用紧凑布置、节约资源、安全环保的设讣方案。
基于此，我以节约资源、保护环境、设计高安全、高质量的35kY变电站为目的，从电源设置、主接线形式确定、设备选择和配电装置布置等方面提出了新的设计思路。
35KV企业变电所毕业设计--开题报告
毕业论文开题报告课题名称： 35KV降压变电所电气设计学生姓名：学号：学院：专业、年级：指导教师： ___ 职称： _ 毕业论文(设计)起止时间： 2012年3月—6月毕业论文（设计）开题报告变电站设计的现状及发展趋势一、前言随着我国社会和经济发展，一个突出的特点是，电力的使用已经渗透到社会经济，生活领域。
发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务，而变电站更是电力工业建设中不可缺少的一个项目。
由于变电站的设计内容多、范围广、逻辑性强、不同电压等级，不同性质负荷的变电站设计时所侧重的方面不一样。
变电站是电力系统中变换电压等级、汇集电流和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
我国电力建设经过多年的发展，系统容量越来越大，短路电流不断增大，对电气设备、系统内大量信息的实时性等要求越来越高，而随着科学技术的高速发展，制造、材料行业，尤其是计算机及网络技术的迅速发展，电力系统的变电技术也有了新的飞跃。
对变电站的设计提出了更高的要求。
为国民经济各部门和人民提供充足.可靠.优质.廉价的电能，因此新建变电站应充分体现出安全性、可靠性、经济性和先进性。
二、国内、外发展现状及趋势变电站是变换电压和交换电能的场所,由电力变压器和配电装置组成。
变电站能否安全、可靠的运行,对工矿企业、医院、国防、交通都有着重要意义。
而变电站的安全、可靠运行却在很大程度上取决于它的二次设备。
近些年来,计算机软硬件技术、网络通信技术以及控制技术的发展迅猛,被越来越多的应用在工业控制的各个领域。
变电站综合自动化系统就是将这些技术应用在变电站,实现对变电站供电网络的在线数据监测、开合闸控制、线路保护以及运行历史数据存储。
同时变电站系统对这些新技术的渴望也越来越强烈,如变电站的操作对于实时性的要求越来越高,发生异常时应该立即做出动作采取相应措施,这就要求数据通信传输速度越来越快；再有对于经常出现的故障以及设备服役到年限的一些情况应作出预判,这就要求计算机软件系统有强大的数据库以及更加人性化的人机界面设计,同时也要求计算机硬件配备更高速运算的CPU；现有的变电站都在相对偏远的郊区而且大多数需要工作人员24小时值守,运行成本较高,无人值守站变电站需求越来越迫切。
35KV企业变电所设计.doc
长沙电力职业技术学院毕业设计开题报告题目：35KV企业变电所设计课题类别：学生姓名：学号：班级：专业（全称）：发电厂及电力系统指导教师：毕业设计开题报告题目： 35KV企业变电所的设计课题类别：学生姓名：学号：班级：专业（全称）：发电厂及电力系统指导教师：题目： 35KV企业变电所设计专业：发电厂及电力系统姓名：学号：班级：指导教师：毕业设计课题任务书（ 2008 ----2011 学年）长沙电力职业技术学院毕业设计（论文）评阅表前言电能是工业生产的主要能源和动力，它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，如何正确地计算选择各级变电站的变压器容量及其它主要电气设备，这是保证企业安全可靠供电的重要前提。
做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
本毕业设计为长沙电力职业技术学院2008级发电厂及电力系统专业毕业设计，设计题目为：35kv企业变电所的设计。
此设计任务旨在体现我们小组对本专业各科知识的掌握程度，培养我们小组各成员对本专业各科知识进行综合运用的能力，同时检验本专业学习三年以来的学习成果。
目录摘要 (1)第1章绪论 (2)1.1 设计的原始资料 (2)1.2 设计的基本原则 (2)第2章负荷计算 (3)第3章变压器的选择 (5)3.1 主变压器的选择 (5)3.2 所用变压器的选择 (7)第4章电气主接线的设计 (8)4.1 电气主接线的概述 (8)4.2 基本要求 (8)4.3 基本形式 (8)4.4 主接线设计 (9)4.5 方案比较 (9)第5章短路电流计算 (11)5.1 概述 (11)5.2 目的 (11)5.3 短路电流的计算 (11)第6章电气设备的选择 (12)6.1 原则 (15)6.2 隔离开关的选择 (15)6.3 电压、电流互感器的选择 (18)6.4 断路器的选择 (21)6.5 母线选择 (24)6.6 选择结果表 (25)第7章主变压器继电保护设计 (26)7.1 基本作用 (26)7.2 基本任务 (26)7.3 继电保护装置的构成 (26)7.4 基本要求 (27)7.5 设计规划 (27)第8章防雷和接地保护设计 (29)8.1 目的 (29)8.2 接地装置 (30)致谢 (31)参考文献 (32)摘要本设计主要从大致的35kv变电所一次系统出发，对35kv变电所各个用电单位进行简单的设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计（论文）开题报告题目名称35KV变电所设计
学生姓名
李煜
坤
专业电气工程及其
自动化
班级091210251
一、选题的目的意义
根据所获工程资料，设计一个满足供电需求的35KV变电所一次部分方案。
通过对该变电所的设计，培养综合运用所学知识、独立分析和解决实际问题的能力；查询资料的能力；熟悉、了解35KV变电所设计的规范；树立工程的观点；提高说明问题的能力，为以后从事电气行业奠定一个坚实的基础。
二、国内外研究综述
我国35KV变电站的发展情况主要表现在以下六各方面：
1、电气主接线 变电站主接线形式主要有：单母线接线、单母线分段接线、双母线接线、内桥式接线、外桥式接线、角形接线和单元接线。
根据煤矿供电系统井下距离长、故障机率大、变压器又不需要经常进行切换的特点，以及投资成本的经济性等，煤矿35KV变电所中适合采用桥式接线方式。
目前，大多数中小容量的矿用变电所都采用这种接线方式。
随着变电站主变容量的加大，变压器10KV～35KV侧母线额定电流不断增加（3000A～9000A），在工程中多采用多片矩形导体母线桥。
目前在工程中采用铜管母线代替矩形母线的方法来改善母线材料的有效利用率，提高母线机械强度，从而增大母线桥的跨度距离，利用半绝缘、全绝缘的新工艺有效地防止人身，电及金属物落到母线上产生相间短路等问题，得到了普遍的应用。
2、变压器 目前35KV变电所中大多数采用的S9-1000～31500/35三相油浸式无励磁调压电力变压器(35KV级)。
这种变压器符合国家标准GB1094《电力变压器》和
GB/T6451《三相油浸式电力变压器技术参数和要求》，而且具有高效率、低损耗、节能的特点，是国家推广的新产品。
目前，在许多中小型煤矿企业中得到了普遍的应用。
3、供电电压 由于10KV供电系统在可靠性、经济性、输送电能损耗及与电网并网方面要远远大于6KV供电系统。
所
以，新建煤矿多采用10KV供电系统。
4、配电装置 在我国，35KV及其以下的供配电系统常采用成套配电装置，并且采用户内布置，而六氟化硫断路器开关柜与真空断路器开关柜在具体工程中已成为首选。
目前，应用较多的主要是六氟化硫断路器开关柜。
5、互感器 根据GB/T20840.8-2007《电子式电流互感器》、IEC60044-8《电子式电流互感器》、IEC60044-7《电子式电压互感器》等相关标准的要求，型号为PCS-9250-LAC-35的电流互感器、PCS-9250-LAV-35L电压互感器都具有数字化测量、测控及为继电保护装置提供电流、电压信息的功能，是电磁式互感器的替代品，电子式互感器亦可与变电站自动化系统配合。
6、无功补偿装置 由于TCR型SVC高压静止式动态无功补偿装置采用独特的精密的压接结构、灵活的冷却方式、紧凑的可控硅阀体、光纤信号传输和先进的瞬时无功控制算法。
所以能够改善功率因数、改善电压调整和抑制系统谐波，快速、连续和平滑地调节其无功输出，进而大大提高了系统效率。
目前，TCR型SVC技术最成熟，是适用范围最广的动态无功补偿方式。
三、毕业设计（论文）所用的方法
本次设计的主要理论依据是35～110KV变电所设计规范和所学矿山供电、电力系统分析等相关专业基础知识。
根据该变电所在电力系统中地位，变电所的规划容量、负荷性质、线路、变压器连接元件总数、设备特点以及供电的可靠性、运行的灵活性、操作检修的方便性，以及投资成本的经济性的综合分析，确定主接线的方案。
根据对负荷计算结果和变电所所带负荷的性质和主接线结构来确定主变压器的容量、台数和型号，以及对变电所的一次设备如隔离开关、断路器、母线、互感器、高压开关柜和成套配电装置进行选择。
在主接线的基础上，绘制出等值电路图，并计算出各种形式下的短路电流如单相短路、两相短路和三相短路。
利用最大短路电流对一次设备进行动、热稳定的校验。
同时，利用其他短路电流与继电保护装置进行配合。
根据就地平衡的原则和无功的缺额，进而确定确定补偿方式。
防雷保护装置通过安装避雷器、避雷针来实现。
若是户内防雷，则只需装设避雷器；若是户外防雷，则还需装设避雷针。
此外，还需根据国际电工委员会（IEC）推荐的滚球法，进行避雷针保护
范围的计算。
四、主要参考文献与资料获得情况
1、中国建设部.35～110KV 变电所设计规范.中国计划出版社，1993
2、中国电机工程学会.常用供用电电气标准指南.北京：中国水利水电出版社，2004
3、孙宝成等.配电技术手册（10～35KV部分）.北京：中国电力出版社，2005
4、电气工程师（供配电）实务手册. 北京：机械工业出版社，2006
6、水利电力部西北电力设计院编.电力工程电气设计手册电气一次部分.北京：中国电力出版社，1989
7、张宏勋等.煤矿电工手册（第二分册）.北京：煤炭工业出版社，1990
五、指导教师审批意见
年月日。
