换热器化学清洗方案Word版
板式换热器清洗方案
板式换热器化学清洗方案
内冷水板式换热器循环水侧，表面覆盖一层致密坚硬的钙镁碳酸盐垢+疏松的藻类和淤泥。
疏松藻类和淤泥，已拆开用高压水枪冲洗。
坚硬钙镁垢层，由于单靠机械清洗难度大，所以采用化学清洗。
清洗系统如下图：
清洗方案：
1.准备工作
确认板式换热器已安装好并经过压力试验，无渗漏；
内冷水侧须充满水；
清洗系统已按上图要求正确、牢固连接，并注水检查是否正常（过程中估算板换容积）；
将拆下的传热片放入洗液池，作为清洗效果参照。
2.化学清洗工艺实施
2.1往清洗槽内注水直至传热片被完全淹没，加入适量的清洗剂，开始循环清洗。
清洗
过程中每隔1h检查清洗液浓度，使其保持在“克垢说明书”要求范围内（即：加药量为总水量的：3-5%左右来清洗），并根据检测数据在浓度变低时补充清洗剂。
2.2当清洗剂的浓度连续2h内不变化或变化量极小,同时观察到传热片表面水垢明显减
少,用塑料刷子轻轻一刷就可刷掉,此时可视为到清洗终点。
但清洗过程最多不超过12h。
然后排掉废液并用清水置换至PH为7。
2.3如果需要拆片检查，则可以开始拆片。
如果不拆片，则需要反复冲洗掉板换内垢渣。
由于板换为不锈钢材质，清洗结束后不需进行预膜处理。
3.清洗结束后恢复系统。
清洗工作结束。
换热设备化学、高压清洗服务方案

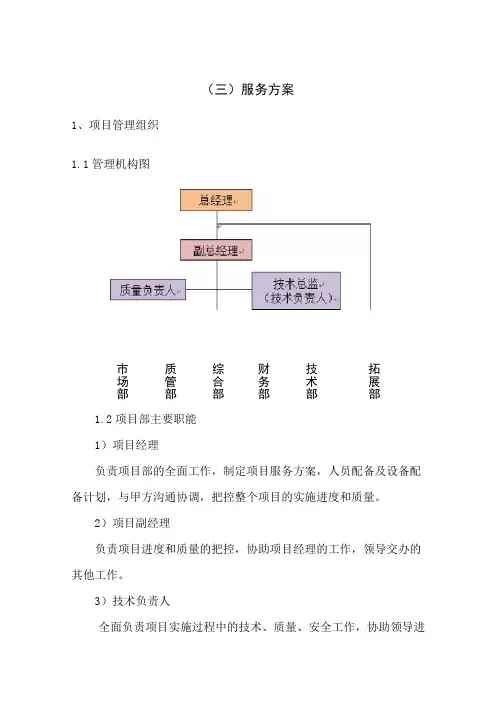

（三）服务方案1、项目管理组织 1.1管理机构图1.2项目部主要职能 1）项目经理负责项目部的全面工作，制定项目服务方案，人员配备及设备配备计划，与甲方沟通协调，把控整个项目的实施进度和质量。
2）项目副经理负责项目进度和质量的把控，协助项目经理的工作，领导交办的其他工作。
3）技术负责人全面负责项目实施过程中的技术、质量、安全工作，协助领导进拓展部技术部财务部综合部质管部市场部行项目的事实，领导交办的其他工作。
4）质量负责人负责项目中质量的把控，各个关键节点的控制和质量控制，项目整体质量的把控。
2、施工准备阶段2.1技术资料准备（1）制定项目总体计划（2）人员、设备动员计划（3）设计进度计划（4）材料采购与到货计划（5）施工进度计划（6）费用控制计划（7）施工质量控制计划（8）安全控制与培训计划2.2人员配备根据项目总体计划及合同执行计划，进行合理的人员配备，使得项目如期完成。
2.3材料、机具配备主要施工机械设备表3、化学、高压水清洗技术要求标准3.1化学清洗：1）清洗种类：酸、碱类及中性清洗，废液排放达到国家环保要求。
2）除垢率：95%以上、洗净率：95%以上。
3）清洗腐蚀率：碳钢类三6g/m2h；不锈钢类三2g/m2h。
4）化学清洗不得对各种管材和设备有损伤。
5）清洗后设备、管道内的残液、残渣应清除干净，不得将杂物遗留在设备内部。
3.2高压水清洗：1）除垢率：90%以上、洗净率：90%以上。
2）调整高压水清洗压力时需保证不损伤换热管、换热片、换热板。
3）逐根管进行高压水冲洗，直至管内部附着物清除干净；对于空冷器类设备换热片、换热板清洗，要露出金属本色、表面无沉积物。
4）不得将杂物遗留在设备内部。
4、服务标准及要求1）验收标准按《工业设备化学清洗质量标准HG/T2387-2007工业设备化学清洗质量标准和GB8978污水综合排放标准执行。
2）我方制订清洗方案，实施各项保证措施，按时完成清洗工作。
换热器清洗实施方案
换热器清洗实施方案一、前言。
换热器是工业生产中常用的设备，它通过传热的方式将热量从一个介质传递到另一个介质，起到了非常重要的作用。
然而，长时间的使用会导致换热器内部积聚污垢，影响换热效果，甚至引发安全隐患。
因此，定期对换热器进行清洗是非常必要的。
本文将介绍换热器清洗的实施方案，以帮助大家更好地进行设备维护。
二、清洗前的准备工作。
1. 确定清洗周期，根据换热器的使用情况和工艺要求，确定清洗周期，一般建议每半年进行一次清洗。
2. 制定清洗计划，在清洗之前，需要制定清洗计划，明确清洗的具体时间、地点、人员和所需材料设备等。
3. 安全防护，清洗换热器是一项涉及化学品、高温高压等危险因素的工作，必须做好安全防护工作，包括佩戴防护眼镜、手套、防护服等。
三、清洗步骤。
1. 停机准备，在清洗之前，需先将换热器停机，并进行冷却处理，确保设备处于安全状态。
2. 拆卸清洗，将换热器的外壳打开，拆下管道和管板，将换热器内部的结垢物清理干净。
3. 化学清洗，采用化学清洗方法，选择合适的清洗剂，按照规定的浓度进行清洗，可以有效去除污垢和沉积物。
4. 冲洗排污，清洗完成后，需进行充分的冲洗，将清洗剂和污垢彻底冲洗干净，避免残留物对设备造成损害。
5. 安装检查，清洗完成后，重新安装好换热器的管道和管板，检查是否安装正确，确保设备正常运转。
6. 启动试运行，清洗完成后，进行启动试运行，观察换热器的工作情况，确保清洗效果良好。
四、清洗后的注意事项。
1. 清洗记录，清洗完成后，需做好清洗记录，包括清洗时间、清洗人员、清洗方法等，作为设备管理的重要依据。
2. 设备保养，清洗完成后，需对换热器进行定期保养，包括润滑、密封件更换等，确保设备长期稳定运行。
3. 安全教育，清洗过程中，需对参与清洗的人员进行安全教育，提高他们的安全意识，做好安全防护工作。
五、结语。
换热器清洗是设备维护的重要环节，只有定期进行清洗，才能保证设备的正常运行和换热效果。
换热器清洗方案
换热器清洗方案换热器清洗方案换热器清洗方案篇1一、换热器（又名热交换热器）不解体的悬浮超高压（500-2800bar）射流清洗方法（物理清洗）热交换器高压水射流清洗技术。
是将普通自来水通过高压泵加压到数500-1500bar的压力，然后通过特殊的喷嘴（孔径只有1-2毫米），以极高的速度（200-500米/秒）喷出的多束能量高度分散的水流。
这一束束的小水流具有均散振动打击能量（宏观的超声波原理），不会对罐壁造成损伤，对任何它能除去管子内壁的盐、碱、垢，各种堵塞物。
利用这有的巨大能量水流进行清洗即为高压水射流清洗。
各类列管式热交换器一般内径都在Φ10-Φ50毫米，长度有3米、6米、9米、13米左右，我们用相应长度的钢性喷枪与软枪和多种类似钻头的喷嘴悬浮列管内对管中结垢物进行打击清理，击碎后随水流排出管外，高效清洗管子内外结垢物堵塞物，各方位清洗效果达到90%以上。
1）应用条件：1、列管管孔堵死或半堵死及管孔周边或底部结构清洗形式，以高压硬管或软管带旋转喷头向周边结垢喷射，靠喷射反力自动前进清洗除垢；2、列管端结垢附着物采用手持旋转高压射流的面枪（旋转喷嘴）喷射清洗。
2）施工条件1、针对贵司主机换热器型号及现场现场考察和贵方技术要求的情况，无需将列管抽芯，两端部端盖拆除水平清洗，做隔离防护，作业面以外铺设收集水布（帆布），以便保护周围设备不受到高压射流飞溅的污染；2、贵司提清洗作业的场地（列管周围2M内）无障碍物；3、贵司提供电源、水源、照明设施及作业设备（高压清洗机）进入现场的通道（3M左右），超高压清洗机组（货柜集装箱式摆放场地2.5*5m2）。
二、换热器油气管程壳程不解体循环清洗原理流程（化学清洗）1、列管内的循环系统建立：2、列管外的循环系统建立；3、油类污垢使用碱性（食品级）清洗剂:按相关标准执行配比；4、水垢类试用酸性（食品级）清洗剂: 按相关标准执行配比。
Ⅱ、油气侧化学清洗施工方案油侧有效管程设计材质，直径、根数。
换热器清洗方案
换热器清洗方案摘要：本文介绍了换热器清洗的重要性，并提供了一个高效的换热器清洗方案。
该方案涵盖了清洗前的准备工作、清洗流程以及常见清洗方法的详细步骤。
通过遵循本文提供的换热器清洗方案，可以确保换热器持续高效运行，并延长其使用寿命。
简介：换热器作为工业生产过程中重要的设备之一，扮演着传递热量、降低能源消耗的关键角色。
然而，随着使用时间的增长和生产过程中各种污染物的积累，换热器内部往往会产生堵塞、结垢等问题，导致换热效率下降，甚至损坏设备。
因此，定期进行有效的换热器清洗是必不可少的。
一、准备工作在进行换热器清洗之前，首先需要做一些准备工作，以确保操作的安全和顺利进行。
1. 关闭并断开相关设备：在开始清洗之前，必须关闭与换热器相关的设备，并断开与其连接的电源。
2. 排空和排气换热器：确保换热器中无热载体和压力。
3. 个人防护措施：穿戴好安全防护服、眼镜、手套等必要的个人防护装备，避免清洗过程中带来的伤害。
二、清洗流程换热器清洗的流程包括开洗、清洗和驱洗等阶段。
1. 开洗：打开热载体进、出口阀门，并排除阀门内空气。
2. 清洗：（1）机械清洗：通过机械方法去除换热器内壁上的堵塞物。
可以使用钢丝刷等硬质物料进行刷洗，或者使用高压水枪清洗。
（2）化学清洗：通过使用化学药剂溶解或分解换热器内部的污垢和结垢。
根据具体情况，选择合适的清洗剂，并按照说明书进行正确使用。
3. 驱洗：清洗完毕后，使用清水进行驱洗，确保清洗剂完全被冲洗掉，并排出洗涤液。
三、常见清洗方法下面将介绍一些常见的换热器清洗方法及其操作步骤。
1. 酸洗法：（1）准备酸洗溶液：根据换热器的材质和操作要求，配置合适的酸洗溶液（如硝酸、盐酸等）。
注意稀释比例和操作环境的安全。
（2）循环酸洗：将酸洗溶液用泵送至换热器内，保持一定的流量和时间进行循环清洗。
保酸洗溶液彻底被清除。
2. 碱洗法：（1）配置碱洗溶液：根据换热器的材质和操作要求，配置合适的碱洗溶液（如氢氧化钠、氢氧化钾等）。
换热器清洗方案完整版本
换热器清洗方案一、施工范围：换热器为材质，清洗时不可用强酸性，只能用弱酸性酸来进行处理内部垢质。
二、施工前准备：1、根据换热器管道的材质、结构，决定清洗的方式、循环路线的划分、系统的连接以及与无关系统的隔绝2、清洗范围水容积和表面积、金属重量、系统沿程阻力，决定清洗设备的流量计储量、临时系统的通流面积和布置、安装及废液的处理和排放。
3、取样测定锈蚀量、附着物和垢积量后，决定药液浓度，温度和清洗液流速以及清洗时间。
4、根据与清洗液接触的材质，按要求选择加工试片，并进行编号和记录其表面尺寸及重量，以备清洗之后的检查对比，评估清洗效果。
三、清洗材料1、无洛托品—401C2、表面性活性剂—306D3、732树脂—3024、草酸—4025、832除垢剂以上材料专对金属材质除垢专用四、清洗技术要求1、按国家清洗行业标准进行清洗；2、我公司利用来回循环设备对症下药配调进行机械设备来回循环清洗3—4个小时即可3、清洗后达到对换热器无任何损伤，并在原来氧化铭保护膜表层再次形成氧化铭保护膜，铁、铭、碳及众多不同元素同时保护；4、被清洗的金属表面清洗，无残留的氧化铁皮，渣物，无腐蚀及点蚀和铜蚀现象；5、固定设备上的阀门不应受到腐蚀和损伤。
五、施工安全措施1、安全工作方针和目标1.1 方针：安全第一，预防为主。
1.2 目标：杜绝重大死亡和火灾，杜绝重大设备和交通事故。
2、安全生产纪律2.1、工现场的工作人员，应遵守现场安全操作规程，对所有工人必须进行安全技术教育。
2.2、加施工人员严格遵守有关安全技术的各种规程、规范和施工图纸、技术文件的要求。
2.3、施工前，应以单项施工方案为依据，进行安全、技术交底，做到工作任务明确，物体重量明确，安全措施明确。
2.4、劳动纪律，施工中精力要集中，不得在施工现场打闹、开玩笑及随地乱抛工作物。
2.5、使用劳保用品，施工现场不得穿拖鞋、高跟鞋等，高空作业人员必须穿软底登高鞋。
六、清洗费用1、主要是材料费用贵，每平方换热面积需费用1500元2、人工费用4500元3、机械运输费160元4、国家税收5、企业管理七、注意事项1、酸洗过程会生成易燃易爆气体，因此我公司在酸洗过程中重要做好安全措施2、凡不宜化学清洗或不能接触清洗溶液的系统或设备，在清洗之前，我公司必须采取保护措施。
换热器酸洗技术方案
循环水系统化学清洗、预膜施工一、化学清洗的目的及意义在循环水系统运行中，一因为冷却水系统为敞开式散热，因此会有大量的灰尘及二氧化硫等杂质沉积于设备内；，二由于补充水水质差或水处理达不到标准则产生水垢；再者由于补充水中含有大量的溶解氧，溶解氧会和管道热交换器发生氧化反应，产生腐蚀现象。
系统内部所聚结污垢会造成设备运行压力过高，热交换率下降，堵塞管道，降低产品质量，造成蠕动损坏、腐蚀损坏，水资源浪费等现象，影响材料与设备使用寿命，引发安全事故，增加运行成本等。
清洗后在干净的金属表面进行钝化预膜，就是用化学的方法在金属表面形成一层致密的高分子氧化膜，使氧化腐蚀不再发生，对保护设备和管道的完好起到很好的作用。
二、工程范围及工程量********公司循环冷却水系统化学清洗预膜，系统总循环水量：**m3/h；保有水量**m3/h。
包括各种材质换热器——碳钢、铜、不锈钢。
三、技术分析系统中的设备、管道在制造、运输和安装过程中会产生大量的污垢。
这些污垢主要以轧制鳞皮、有机污物、氧化铁锈、泥沙、焊渣等为主，残存在系统内部，形成混合污垢，对设备造成腐蚀。
根据贵公司提供的循环水水样分析数据，由于要求浓缩倍率较高，在未清洗投入运行后随着时间推移及其它附浊物的沉淀和析出，会影响换热效果；鉴于我公司对该循环水系统以上两点及数据的技术分析结果判断，对该系统的化学清洗预膜是很有必要的。
四、化学清洗前的准备4.1、清洗前的准备4.1.1、清洗剂、清洗设备、检测仪器等材料的到位，并对其进行认真检查，安全存放。
4.1.2、管理人员及技术施工人员进场，并招开现场协调会，安排各自具体的工作。
4.1.3、根据现场的实际情况，指定更详细的施工组织计划，严格按照工艺标准及甲方的要求施工。
4.1.4、组织所有人员学习安全知识，结合该厂的实际情况，制定详细的施工方案，并组织学习落实责任到人。
4.2、临时系统的建立4.2.1、认真查看该生产线的走向，设备等情况。
工业换热器清理方案
工业换热器清理方案工业换热器是工业领域中广泛应用的设备之一，其用途是利用热传递原理将热量从一种介质传递到另一种介质，从而实现能量转化。
然而，长期使用或使用不当会导致换热器内部积累大量污垢和沉积物，这些污垢会导致换热器效率降低，增加能耗，影响工业生产。
因此，对工业换热器进行定期清理是十分必要的。
本文将介绍一些常用的工业换热器清理方案，以供读者参考和借鉴。
方案一：化学清洗化学清洗是一种常见的工业换热器清洗方式。
其流程为：使用适当的腐蚀剂或清洁剂将换热器内的污垢和沉积物溶解，并通过水冲洗彻底清除清洗剂和污垢残留。
化学清洗操作简单，能够清洗掉多种类型的污垢，并能够在短时间内完成清洗工作。
但是化学清洗过程中需要使用腐蚀剂或清洁剂，对环境和人体健康有一定危害性。
方案二：高压水冲洗高压水冲洗是一种相对环保的换热器清洗方式，其比化学清洗更加安全。
这种清洗方式可以通过高压水将污垢和沉积物从换热器内部冲刷出来，并迅速冲洗掉残留物。
高压水冲洗不需要使用有毒有害的化学品，对设备和环境影响较小。
但是，高压水冲洗需要消耗相对较多的水资源，并且操作员需要使用防护措施。
方案三：机械刮板清洗机械刮板清洗是一种通过机械手段将换热器内部的污垢和沉积物刮掉的清洗方式。
机械刮板清洗适用于壳管型换热器，其优点是能够深入清洁换热器内部，清除顽固污垢和沉积物。
不过，由于机械刮板清洗需要使用特殊设备和具有一定技能的工人进行操作，因此成本较高。
方案四：超声波清洗超声波清洗是一种利用高频声波的振动作用将污垢和沉积物震落的清洗方式。
这种清洗方式非常适用于一些比较大型、难以清洗的换热器设备。
超声波清洗具有高效、节能、环保的特点，能够彻底清洁换热器内部的污垢，不会对设备造成损害。
但是，超声波清洗设备价格较高，需要专业人员进行操作。
结论以上四种工业换热器清理方案各有优缺点，具体使用哪种方式需要根据换热器的类型、使用情况以及特殊需求来进行选择。
无论使用哪种清洗方式，定期清除换热器内的污垢和沉积物是保持设备高效运行、减少能耗、延长设备使用寿命的必要措施之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
换热器
化学清洗方案
*************公司
*****年*月**日
换热器化学清洗处理方案
1、编制依据
本方案根据换热器进行化学清洗、预膜处理的相关技术数据和技术要求编制成，同时还参照了下列技术文件：
(1) DL/T957-2005 《火电厂凝汽器化学清洗、预膜导则》
(2) SD135-86 《锅炉化学清洗导则》
(3) HG/T2387-92 《工业设备化学清洗质量标准》
(4)《内蒙古华能集团兴安热电换热器、凝汽器化学清洗处理方案》
2、结垢原因及危害
(1)、正常的结垢原因及危害
换热器循环冷却水中含有大量的盐类物质、腐蚀产物和各种微生物，由于未对其进行水处理，换热器运行一段时间后水侧会结有大量的钙镁碳酸盐垢及藻类、微生物淤泥、粘泥等，这些污垢牢固附着于铜管内表面，导致传热恶化、循环压力上升、机组真空度降低，影响机组的运行效率，造成较大的经济损失。
(2)、清洗后换热效率降低的原因及危害
一般来讲，按照正常的清洗工艺和选择合适的清洗药剂清洗后的换热器系统，换热效果在1-2年内是不会出现换热效率下降的，但是如果不按照正常的工艺来清洗，还有就是如果选择的药剂不正确，就会导致整个系统清洗不干净，甚至会出现
选择的清洗剂必须是根据水垢的成份的情况而定，结垢的成份和原因不同，所选用的清洗剂也不同，否则会发生清洗不干净或者清洗过腐蚀的情况。
3、清洗原理
钙镁碳酸盐水垢易溶于强酸，反应放出二氧化碳气体，生成易溶于水的物质而达到清洗除垢的目的，其溶解反应方程式为：
CaCO3+2H+=Ca2++H2O+CO2
Mg(OH)2+2H+=Mg2++2H2O
在清洗过程中，H+ 会对金属机体产生腐蚀，并出现氢脆现象，因此清洗剂中要加入相应的缓蚀剂；溶解产生的Fe3+、Cu2+等氧化性离子会造成金属机体的点蚀、镀铜等现象，因此清洗液中还需加入掩蔽剂。
4、化学清洗前的准备工作
4.1 断开与换热器无关的其它系统。
4.2 开启换热器水侧高点放空阀和蒸汽侧低点导淋阀，以保证清洗过程中反应产生的大量气体能够及时排放和清洗液的充满度；同时通过导淋阀监测清洗过程中换热器铜管的泄漏情况。
4.3 为了监测系统的清洗效果及清洗过程中设备的腐蚀情况，在清洗施工前，将相当于设备材质的标准腐蚀试片、监测管段分别悬挂于清洗槽中。
5、换热器化学清洗、预膜处理
化学清洗流程:
5.1 试压
试压的目的是为了在模拟状态下对清洗系统的泄漏情况进行检查。
5.2 水冲洗
水冲洗的目的是清除设备内松散的污物，当出口处冲洗水目测无大颗粒杂质存在时，水冲洗结束。
5.3 酸洗除垢
水冲洗结束后，在清洗槽内循环添加“**牌换热器清洗剂”，控制清洗主剂浓度在3～10%、于系统内进行循环清洗去污，清洗时间8 ～12小时,定时取样分析清洗主剂的浓度，当其浓度在2 小时内趋于稳定值且清洗系统内没有气体放出时，结束酸洗过程。
监测项目：
5.4 水冲洗
清洗工序完成后，进行水冲洗。
开启系统的循环泵用工业水置换排出废酸溶液，冲洗残留淤泥及残渣，同时在排污池中用NaOH对废液进行中和处理（pH值5～9）。
当出口处目测杂质不多时、且pH值大于5时结束水冲洗。
监测项目：
中和处理pH值1次/10分钟。
水冲洗pH值1次/半小时
5.5 钝化处理
水冲洗合格后，循环添加2-3%(重量)的“**牌换热器钝化剂”进行化学预膜处理，来提高铜管的耐腐蚀性能。
待整个系统溶液浓度混合均匀后停止循环，浸泡8～10小时。
然后将钝化液排放用盐酸中和（pH值5～9），清洗过程结束。
监测项目：
循环配料过程pH值1次/半小时
中和处理pH值1次/10分钟。
6、清洗效果
6.1 清洗结束后，从清洗槽中取出监视管观察，管内、外表面应洁净，无残留污垢、无点蚀、无脱锌腐蚀等现象，目测除垢率应为100%；
6.2 整个清洗过程完成后，打开换热器人孔观察，被清洗的铜管表面应清洁、污垢无残留，设备洗净率应≥98%，管板及封头处无镀铜现象发生；化学清洗后，换热器的管线几乎没有发生泄漏。
6.3 清洗结束后从系统中取出监测的标准腐蚀试片测其腐蚀率均应符合HG / T 2387－92《工业设备化学清洗质量标准》的要求。
7、废液处理
上述工程废液不经处理，不能排放，否则将造成安全隐患，同时造成环境的污染。
将上述工程废液用本公司生产的废液处理剂处理后，有害物质的含量被降到最低，各项指标均能达到环保排放指标。
8、施工注意事项
（1）施工人员进入现场必须按规定戴好劳保用品，需要穿胶鞋、胶皮手套、口罩及眼罩；
（2）施工现场要有良好的通风，操作现场要有方便、充足的水源。
（3）在搬运有腐蚀性的药品时，应尽量采用叉车等专用搬运工具。
严禁溅入眼、口、皮肤上。
如误触，立即用大量清水冲洗，严重者，请立即就医。
（4）施工药品应放在阴凉通风处，并做好“危险品勿动”等的醒目标记，密封保存，长期有效。
8、项目报价。
