10KV配电房改造施工规划方案.docx
10千伏配电室施工计划设计
10千伏配电室施工计划设计1. 引言本文档旨在介绍10千伏配电室施工计划设计。
该计划的目标是确保配电室的顺利建设和运行，并满足相关的安全要求和标准。
本文档将包括施工计划的详细描述、时间表、资源需求和风险管理等内容，以便确保施工过程的顺利进行。
2. 施工计划详述2.1 施工任务根据需求和要求，施工任务主要包括：- 配电室基础建设：包括土地平整、地基基础施工、建筑结构搭建等。
- 电力设备安装：包括输电设备、配电设备、开关设备等的安装和调试。
- 功率线路接入：确保配电室与主电网的连接和电力输送的可靠性。
- 安全设施设置：包括防火、防雷、通风等设施的安装和调试。
- 测试和验收：对配电室的各项设备和功能进行测试和验收，确保其符合相关标准和要求。
2.2 时间表施工计划的时间表如下：- 配电室基础建设：预计需要2个月完成。
- 电力设备安装：预计需要1个月完成。
- 功率线路接入：预计需要1周完成。
- 安全设施设置：预计需要2周完成。
- 测试和验收：预计需要1周完成。
2.3 资源需求施工过程中需要的主要资源包括：- 人力资源：具备相关电力工程施工经验的工程师和技术人员。
- 设备资源：包括起重设备、电力设备安装工具等。
- 材料资源：包括建筑材料、电力设备、安全设施等。
2.4 风险管理施工过程中的风险主要包括但不限于：- 人员安全：保证施工人员的个人安全，包括佩戴安全防护装备、遵守施工安全规范等。
- 设备故障：定期检查和维护设备，确保其正常运行，避免故障和损坏。
- 天气影响：合理安排施工计划，避免恶劣天气对施工进度的影响。
3. 结论本文档介绍了10千伏配电室施工计划设计。
通过详细描述施工任务、时间表、资源需求和风险管理等内容，我们可以确保配电室的顺利建设和运行。
该计划将严格遵守相关安全要求和标准，以保证施工过程的安全性和顺利进行。
10kv配电工程施工方案
10kv配电工程施工方案一、工程概况我公司拟对某地区10kV配电线路进行改造升级，以适应当地经济发展和电力需求的增长。
本项目配电线路总长约300公里，为了确保电力供应的可靠性和安全性，我们将对配电线路进行全面的改造和施工。
本施工方案旨在确保施工过程安全、高效和顺利完成，为当地电力供应做出积极贡献。
二、施工内容1. 双回路10kV配电线路改造：对配电线路进行全面检修，升级设备，更换老化的线杆和绝缘子，并对线路进行全面清理和维护。
2. 配电变电站改造：对现有的变电站进行改造升级，更新设备，提高变电站的容量和运行效率。
3. 线路通道改造：对配电线路的通道进行整治，确保线路通道畅通，以提高供电可靠性。
三、施工方案1. 施工前期准备在正式施工前，我公司将对工程进行详细的勘测和设计，确保施工方案的科学性和合理性。
同时，我们将做好与当地相关部门和业主的协调工作，确保在施工期间不影响周边居民的正常生活。
2. 施工人员和设备准备我公司将组织精干的施工队伍和具备相关资质的施工人员，确保施工人员的素质和技术水平。
同时，我们将配备必要的施工设备和工具，确保施工过程的高效完成。
3. 安全管理安全是施工工作的首要任务，我公司将严格遵守相关安全规定，制定详细的安全生产方案，并严格执行。
对施工现场进行全面的安全检查和培训，确保施工过程中安全生产。
4. 施工工艺根据工程实际情况，我公司将采用科学合理的施工工艺，确保施工过程的高效和顺利进行。
同时，我们将做好现场管理和协调工作，确保施工的质量和进度。
5. 质量管理在施工过程中，我公司将严格按照相关技术标准和质量要求，确保施工工程的质量和可靠性。
并且，我们将加强对施工过程中的质量检查和监控，及时发现并处理问题，确保施工质量。
6. 环境保护我公司将积极配合当地相关部门，做好施工现场的环境保护工作，确保施工过程不对当地生态环境造成影响。
同时，我们将加强对施工废弃物的处理和清理工作，确保环境的整洁和美观。

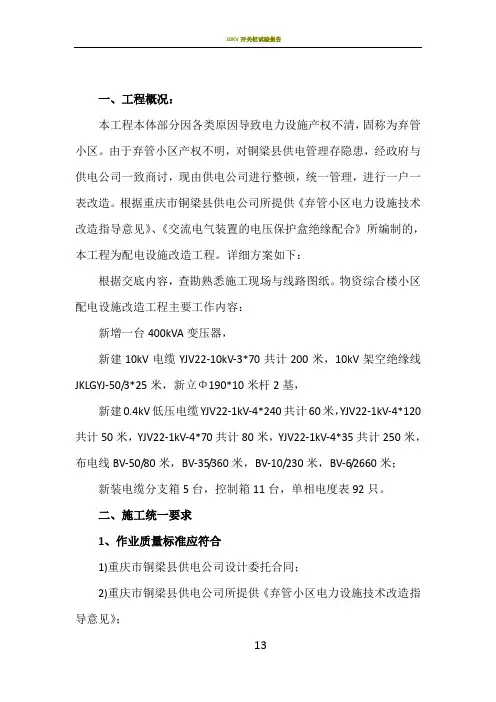

配电房规范化改造工程施工方案
一、工程概况：本工程本体部分因各类原因导致电力设施产权不清，固称为弃管小区。
由于弃管小区产权不明，对铜梁县供电管理存隐患，经政府与供电公司一致商讨，现由供电公司进行整顿，统一管理，进行一户一表改造。
根据重庆市铜梁县供电公司所提供《弃管小区电力设施技术改造指导意见》、《交流电气装置的电压保护盒绝缘配合》所编制的，本工程为配电设施改造工程。
详细方案如下：根据交底内容，查勘熟悉施工现场与线路图纸。
物资综合楼小区配电设施改造工程主要工作内容：新增一台400kVA变压器，新建10kV电缆YJV22-10kV-3*70共计200米，10kV架空绝缘线JKLGYJ-50/3*25米，新立Φ190*10米杆2基，新建0.4kV低压电缆YJV22-1kV-4*240共计60米，YJV22-1kV-4*120共计50米，YJV22-1kV-4*70共计80米，YJV22-1kV-4*35共计250米，布电线BV-50/80米，BV-35/360米，BV-10/230米，BV-6/2660米；新装电缆分支箱5台，控制箱11台，单相电度表92只。
二、施工统一要求1、作业质量标准应符合1)重庆市铜梁县供电公司设计委托合同；2)重庆市铜梁县供电公司所提供《弃管小区电力设施技术改造指导意见》；3)国家现行主要设计规范、标准规定：《重庆市住宅电气设计标准》DB50/T-147-2012《住宅建筑电气设计规范》JGJ242-2011《民用建筑电气设计规范》JGJ/T16-2008《建筑设计防火规范》GB50016-2006《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-2011《电力工程电缆设计规范》GB 50217-2007《交流电气装置的接地设计规范》GB /T 50065-2011《建筑物防雷设计规范》GB50057-2010《电力装置的电测量仪表装置设计规范》GB50063-2008 2、检验要求依据①《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）。
10KV配电室施工方案
10KV配电室施工方案一、项目概况本项目是建设一个10KV配电室，用于供电设备的接入、变压器的安装和运行，并实现配电系统的正常运行与管理。
这里我们提供一个详细的施工方案。
二、施工准备1.施工前应准备好施工图纸、设计方案、施工材料等相关文件和资料。
2.确定施工工期和进度安排，确保施工能够按时完工。
3.组织召开施工方案交底会议，明确工作任务和责任分工。
三、施工流程1.土方开挖：根据设计要求开挖配电室的基坑，确保基坑的稳定性和合理排水。
土方开挖的深度和宽度应符合设计要求。
2.基础施工：根据施工图纸进行基础的浇筑和施工，保证基础的强度和稳定性。
同时要进行防水处理，防止地下水渗入。
3.四周围护：根据设计要求进行四周围护的施工，包括水泥砌砖或其他合适的围护结构的建设，确保配电室的安全和稳定。
4.设备安装：根据设计和施工图纸，对配电室内的设备进行安装。
包括高压开关设备、变电设备、瓷瓶、避雷器等设备的安装和调试。
5.电缆敷设：根据设计要求，进行电缆敷设和布线，保证电缆的安全与稳定运行。
6.接地装置：对配电室进行接地装置的施工，确保安全运行和防雷。
7.外部接入：对配电室进行外部供电线路的接入，与供电系统连接，完成配电室的供电功能。
8.系统调试和试运行：完成设备安装和布线后，对配电系统进行调试和试运行，确保系统能够正常工作。
9.装修和清洁：对配电室进行装修和清洁，确保配电室的整洁和美观。
10.验收和交付：完成施工后，组织相关部门进行验收，并将配电室交付运营。
四、施工注意事项1.施工过程中要严格按照设计和施工图纸进行施工，保证施工质量。
2.对施工现场要进行安全管理，确保施工人员和设备的安全。
3.施工过程中要进行现场监理，及时发现和解决施工中的问题，并汇报给相关部门。
4.施工完成后，应进行设备的质量检验和试运行，确保系统能够正常工作。
5.对施工现场要进行清洁和整理，确保环境美观。
以上是一个10KV配电室的施工方案，希望能够对您有所帮助。
10KV变配电房施工方案word资料24页
施工组织设计（方案）报审表工程名称：常平侨丰大厦10/0.4KV高低压配电工程GD2202019常平侨丰大厦10/0.4kV高低压配电工程施工组织方案建设单位：监理单位：编制单位：东莞市东力电器设有限公司日期：2019年11月14日编制：审核：审定：施工组织设计（方案）1.工程概况东莞常平侨丰大厦10kV/0.4kV变配电房工程属二级负荷用电。
采用集中抄表方式，没有高压计量，安装低压计量作参考。
安装一台800kV A容量变压器。
高压电缆采用电缆桥架敷设,变压器低压侧出线采用母线槽连接。
型号为CWF-4-1600A。
低压配电柜采用上进线上出线方式。
工程内容1.1安装（高压进线柜HXGN15-12、高压环网柜、变压器保护柜XGN15-12）共3台。
1.2、安装GCK型（低压进线柜、低压计量柜、电容补偿柜、低压出线柜）共9台。
1.3低压母线槽制作发装。
1.4接地及等电位系统制安。
1.5高低压系统检测及调试。
1.6安装SCB9--800kVA干式变压器一台。
注：本工程不包括高压外线电缆的敷设及电缆的采购。
不包括变电房照明工程。
2. 工程施工部署2.1 施工准备施工准备工作的基本任务是：为安装工程的施工建立必要的管理、技术和物质条件，在项目经理部的统一协调下统筹安排施工现场、施工管理组织机构和施工力量。
施工准备工作的主要内容为：安装工程项目组织机构的建立，建立健全各项管理制度和管理工作程序，技术准备，劳动组织准备，施工机具准备，工程材料（设备）准备，施工现场准备。
2.1.1 项目组织机构的建立由公司统一安排进入本工程的项目管理人员，组成安装工程项目经理部，负责安装工程的施工管理。
安装工程项目经理部在公司总部的领导下，充分发挥企业的整体优势和专业承包管理的综合能力。
2.1.2 建立健全各项管理制度建立健全项目的各项管理制度是保证各项施工活动有序、顺利进行的基础。
依照公司的《质量保证手册》和质量体系程序文件的规定，必须建立各项管理制度。

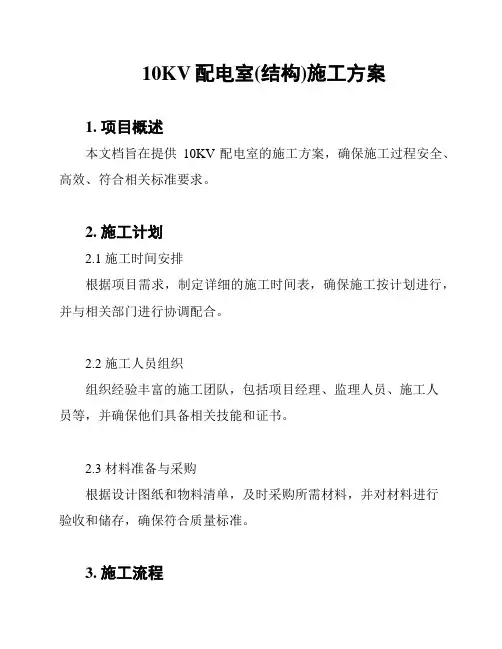

10KV配电室(结构)施工方案
10KV配电室(结构)施工方案1. 项目概述本文档旨在提供10KV配电室的施工方案，确保施工过程安全、高效、符合相关标准要求。
2. 施工计划2.1 施工时间安排根据项目需求，制定详细的施工时间表，确保施工按计划进行，并与相关部门进行协调配合。
2.2 施工人员组织组织经验丰富的施工团队，包括项目经理、监理人员、施工人员等，并确保他们具备相关技能和证书。
2.3 材料准备与采购根据设计图纸和物料清单，及时采购所需材料，并对材料进行验收和储存，确保符合质量标准。
3. 施工流程3.1 地基处理根据设计要求，对配电室的地基进行处理，包括挖掘、填料、夯实等工作，确保地基稳固。
3.2 基础建设进行配电室的基础工程建设，包括浇筑混凝土基础、设置基础支撑架等，确保基础牢固可靠。
3.3 钢结构安装安装配电室的钢结构，包括柱、梁、脚手架等，按照设计图纸和要求进行安装，确保结构稳定。
3.4 墙体施工进行配电室的墙体施工，包括砌砖、涂料等工作，保证墙体牢固、防水、防潮。
3.5 屋面施工进行配电室的屋面施工，包括防水层、保温层、屋面材料安装等，确保屋面密封、隔热。
3.6 室内装修进行配电室的室内装修工作，包括地面铺设、天花板安装、电气设备安装等，确保室内环境符合要求。
3.7 电缆敷设进行配电室的电缆敷设工作，包括线路走向设计、电缆敷设、接地等，确保电缆布线合理、安全可靠。
4. 施工安全措施为确保施工安全，需要采取以下措施：- 施工人员佩戴个人防护装备，如安全帽、安全鞋等。
- 设立施工现场警示标识，明确施工区域和危险区域。
- 对施工人员进行安全培训，提升他们的安全意识和应急能力。
- 定期检查施工设备和工具的安全性能，确保其正常运行和使用。
5. 质量控制为确保施工质量，需要采取以下措施：- 进行施工前的材料验收，确保材料符合要求。
- 按照设计图纸和施工规范进行施工，确保施工符合标准要求。
- 进行施工过程中的质量检查，发现问题及时进行整改和修复。
10KV变配电房施工方案
10KV变配电房施工方案一、项目概况本项目为10KV变配电房施工项目，总规模为1200字以上。
二、施工内容和工序1.地基开挖：根据设计要求，在施工现场进行地基开挖，保证变配电房的基础坚固稳定。
2.基础施工：根据设计图纸进行基础施工，包括底板浇筑、地基回填等工序，确保基础质量满足要求。
3.墙体施工：根据设计图纸进行变配电房的墙体施工，采用砖砌或钢筋混凝土浇筑，保证墙体的强度和稳定性。
4.屋顶施工：根据设计图纸进行屋顶施工，采用钢结构或混凝土浇筑，确保屋顶的安全和防水性能。
5.门窗安装：安装变配电房内的门窗，保证密封性和安全性。
6.电气设备安装：按照设计要求安装10KV变配电房所需的电气设备，包括变电设备、开关设备等，确保设备的正常运行。
7.照明与电力线路铺设：按照设计要求进行照明和电力线路的铺设，确保电源供应的可靠性和线路的安全性。
8.系统调试与验收：安装调试所需的自动化控制系统，进行系统调试和验收，确保变配电房的正常运行。
三、施工计划与进度安排1.地基开挖：预计需要5天完成。
2.基础施工：预计需要7天完成。
3.墙体施工：预计需要10天完成。
4.屋顶施工：预计需要7天完成。
5.门窗安装：预计需要2天完成。
6.电气设备安装：预计需要10天完成。
7.照明与电力线路铺设：预计需要5天完成。
8.系统调试与验收：预计需要3天完成。
四、施工组织与管理1.组织机构：成立项目施工组织机构，包括总工程师、项目经理、质量检验员等。
2.人员配备：根据施工进度和要求，安排相应的人员进行施工，确保施工工期和质量。
3.质量控制：设立质量检验员，对施工过程进行质量把关，确保施工质量符合要求。
4.安全管理：制定施工安全管理规定，保证施工过程的安全性，防止事故发生。
5.环境保护：根据相关法规，严格控制施工污染，保护施工现场周边环境。
五、施工材料及设备1.施工材料：根据设计要求采购优质的建筑材料，确保施工质量。
2.施工设备：根据施工需要租赁或购买相应的施工设备，确保施工进度顺利进行。
10KV变配电房施工方案
10KV变配电房施工方案项目概述本项目涉及到安装一座10KV变配电房，该变配电房连接主要供电线路，旨在为地区提供高质量的电力供应服务。
本文档主要介绍该项目的施工方案，包括施工前准备、具体施工流程和施工后的验收等内容。
施工前准备设计和规划在施工前，需要对该项目的设计和规划进行审查。
所有的设计文件，包括构造图和材料清单，都必须得到必要的审批和许可。
最重要的是，电缆和设备必须符合国家标准，并且已获得相应机构的认证。
现场勘察在对该项目进行现场勘察时，必须要对地形进行测量，确定电缆的走向和所需深度。
必须符合国家电缆安装标准，以确保电缆的安全性和可靠性。
材料采购在施工前，必须准备好所有需要的材料。
硬件材料包括高压开关、变压器、配电盘和配电柜。
电缆材料包括电缆、绝缘材料和地线等。
还需要相关工具和安全设备，例如手动工具、电动工具、安全帽、手套和安全鞋等。
具体施工流程地基基础施工地基基础施工包括打桩、明浚等，目的是为配电房提供稳定的基础。
此过程会由专业工人完成。
建筑构造施工电缆井和变电室构造施工将由有相关经验的建筑队伍完成。
他们应该具有足够的技能和专业工具，以确保工程的质量。
在施工完成后，建筑物将进行检查和测试，以验证其结构强度和安全性。
电缆敷设安装电缆的过程需要高度细心和准确度，以确保在敷设过程中不会损坏绝缘层或者电线本身。
电缆应该被放在挖好的槽内，然后盖好槽盖。
地形坑洼处需要进行填平和夯实，确保地面平整，以便进行后续的工作和监视。
设备安装设备安装包括安装高压开关、配电盘、配电柜等等。
在进行安装时，需要按照相应的布置图进行。
同时，应注意安全问题，例如避免设备之间的电弧、避免过载和短路等问题。
施工后验收施工验收对于该项目的完成，需要由专业的部门进行验收。
他们会对电缆、变压器和设备进行检查，以确保质量符合国家标准。
安全验收安全验收是该项目的重要组成部分，实施时需要有专职组织人员负责。
项目验收成功后，需要对整个项目进行安全验收，以确保电缆的敷设和设备的安装符合安全标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
永嘉县人民医院供电线路增装项目工程
10KV总配电房改造施工方案
审批：刘海斌
审核：李星
编制：邱万隆
温州中展电力建设有限公司
2013 年 04 月 22 日
永嘉县人民医院供电线路增装项目工程永嘉县人民医院10KV总配电房改造施工方案
目录
一、工程概况
二、作业内容
三、各项施工方案
四、业主职责
五、作业时间及条件
六、安全要求
七、危险点、环境因素辨识与控制措施
永嘉县人民医院供电线路增装项目工程
永嘉县人民医院10KV总配电房改造施工方案
一、工程概况
本工程为永嘉县人民医院配电室10KV供电新增电源线路接入工程。
目前县人民医院10KV供电电源为单回电源，不能满足重要用电设备（一级负荷）供电可靠要求，为提高供电可靠性，实现由两个变电所10KV双回路电源供电要求，根据施工设计图纸，在原来仅有35KV城关变永中 787 线（ T 接）10KV供电的基础上，新增 35KV上塘变城南 674 线( 由城南 674 线 10#电缆分接箱T 接）电缆引入永嘉县人民医院10KV配电所，新增10KV高压出线柜、计量柜各一台。
二、作业内容
1、10KV高压 G5出线柜、 G6计量柜安装及就位，并试验。
2、10KV永嘉县人民医院总配电房第二电源进线电缆安装并试验。
3、由永嘉县人民医院总配电房高压出线柜G5柜至 2#配变 500KVA箱式变 G1进线电源电缆安装并试验。
4、由永嘉县人民医院总配电房1#配变低压 D2 柜至 2#配变 500KVA箱式变低压侧备用电源电缆，安装并试验。
5、由永嘉县人民医院总配电房1#配变低压 D3柜至门诊低压配电房进线电源
电缆，安装并试验。
三、各项施工方案
设备就位与安装
1、设备应在满足安装条件时，方可进行安装，若与土建交叉作业时，应
协调双方做好防护措施，以确保人身及设备安全。
2、设备在安装地点拆箱后，应立即将拆箱板等物清理干净，以免妨碍交
通或钉子扎脚。
3、撬动设备时，应有足够的人力，统一指挥，防止倾倒伤人或损坏设备，
狭窄处要防止挤手。
4、设备就位时，沟、洞要搭设人形板防止掉入沟内。
5、设备底部在加垫铁时，不可将手伸入底部，防止压手。
多台设备并列
安装时，应防止挤手。
6、对重心偏移一侧的设备，在未安装固定好前，应有防止倾倒的措施。
7、在搬运安装设备时，要防止震动或碰坏设备，需有人持扶，待固定好
后，方可松手。
8、安装在墙上的设备，要做好临时支撑确定固定好后，方可拆除支撑。
9、设备固定焊接时，应有隔热措施，避免烧坏电缆及设备，要有人监护。
电缆、设备试验
1、电力电缆试验要拆除接地线时，应征得工作许可人的许可，方可进行。
工作完毕后立即恢复。
2、电缆、设备耐压试验前，加压端应做好安全措施，防止人员误入试验
场所。
另一端应设置围栏并挂上警告标示牌。
如另一端是上杆或是锯断电
缆处，应派人看守。
3、电缆耐压试验前，应先对设备充分放电。
4、电缆的试验过程中，更换试验引线时，应先对设备充分放电。
作业人
员应戴好绝缘手套。
5、电缆耐压试验分相进行时，另两相电缆应接地。
6、电缆试验结束，应对被试电缆进行充分放电，并在被试电缆上加装临
时接地线，待电缆尾线接通后才可拆除。
7、电缆故障声测定点时，禁止直接用手触摸电缆外皮或冒烟小洞，以免
触电。
四、业主职责
1自备柴油发电机电源，并及时联系永嘉县供电局移动电源车以及配合供电部门有关单位勘察施工现场的工作。
2永嘉县人民医院电工配合柴油发电机的接线工作，并全时监护其安全运行。
3协助交通疏导工作，保持道路畅通
(明细义务以施工现场情况为准）
五、作业时间
1、时间为作业当天8：00 至 18：00。
六、安全要求
1进入施工现场的工作人员，必须正确佩戴安全帽。
登高作业必须正确使用安全带
2正确使用施工电源，施工机具必须采取接地保护措施。
3安装施工分批进行，施工前进行合理安排，尽量避免交叉作业。
4加强文明施工及环境保护意识。
搬运材料时，要注意周围的设备，不得造成设备的损伤，对废弃材料、施工废料及时清理、回收。
5坚持安全文明施工，施工结束及时清理打扫作业现场。
6为了避免材料失窃，所内限制外来人员、加强保卫措施。
7电缆通过孔洞、管子或楼板时，两侧必须设监护人，入口侧应防止电缆被卡或手被带入孔内。
出口侧的人员不得在正面接引 .
8不得在电缆上攀吊或行走。
七、危险点、环境因素辨识与控制措施
序施工危险点、
号环节环境因素
现场
1施工进入施工现场不戴安全帽或未正全过确佩戴安全帽，
程
2施工现场未交底或交底不明确，现场管理施工安全管理不规范、不到位
3施工电气施工单位的焊工等特殊
人员作业人员未经国家专业培训考核
教育合格即从事特殊工种的操作
4施工开工前员工安全教育、考试
人员及新工人三级安全教育考试不到
教育位
控制措施
严格执行安全规程，进入施工现场必须正
确佩戴安全帽
加强现场安全检查监督，确保员工行为规范
施工前，应对全体施工人员进行施工作业指导书的交底，说明质量要点，安全注意事项。
严格执行国家有关规定，所有焊工等特殊作业人员，必须经国家有关专业培训考试合格，方可上岗作业
应在开工前进行员工安全教育、考试，合格后方可开工，及时做好新工人三级安全教育考试，合格后方可上岗工作
.
