管桩生产工艺流程汇总.
管桩车间生产工艺流程
管桩车间生产工艺流程1.桩管车间的生产工艺流程包括原材料准备、加工制造、检测和包装等环节。
The production process in the pile pipe workshop includes raw material preparation, processing, testing, and packaging.2.原材料准备阶段包括对钢材进行质量检验和筛选。
The raw material preparation stage includes quality inspection and selection of steel.3.钢材经过切割、翻边等工艺处理，进行预制成型。
Steel is precut and formed through processes such as flanging and bending.4.预制成型后，进行对接焊接工艺，使管道形成完整的结构。
After prefabrication, the pipes are welded together to form a complete structure.5.焊接完成后，进行外观检测和尺寸测量，确保产品符合要求。
After welding, visual inspection and dimension measurement are carried out to ensure the product meets requirements.6.完成检测后，进行内部防腐处理，提高产品的耐腐蚀性能。
After inspection, internal anti-corrosion treatment is carried out to improve the corrosion resistance of the product.7.经过防腐处理后，进行喷砂清理和喷涂工艺，提高产品的表面光洁度和美观度。
After anti-corrosion treatment, sandblasting and painting processes are carried out to improve the surface finish and aesthetics of the product.8.最后产品进行包装，符合国际运输要求，确保产品在运输过程中不受损坏。
管桩基础施工工艺流程
管桩基础施工工艺流程《管桩基础施工工艺流程》管桩基础是一种常见的基础工程形式，适用于不同地质条件下的建筑工程。
下面是一般管桩基础施工的工艺流程。
1. 前期准备在进行管桩基础施工之前，需要进行现场勘察，确定桩基的位置和数量。
同时要准备好施工所需的设备、材料和人员。
另外，要对地面进行清理和整平，以确保施工安全和高效进行。
2. 安装导管在确定桩基位置后，需要进行导管的安装。
导管是用于引导桩机对准桩位，并在施工过程中把混凝土灌入桩孔的管道。
导管的安装要保持垂直和对称，以确保后续桩基的施工质量。
3. 桩孔钻进桩孔钻进是指利用桩机进行桩孔的钻掘工作。
根据设计要求，确定桩孔的深度和直径，然后使用桩机进行钻掘。
在钻孔的同时，要不断清理桩孔内的泥浆和碎屑。
4. 混凝土灌注当桩孔钻进到设计深度后，需要进行混凝土灌注。
在灌注混凝土之前，要进行桩孔清底和洗孔工作，确保桩孔内部干净，并能够保证混凝土的质量。
然后，使用搅拌车将预先调好配比的混凝土泵送至桩孔内，直至桩孔充满混凝土。
5. 完工验收混凝土灌注完成后，需要进行桩基的收尾工作和验收工作。
首先要对桩基进行充实和振实，以确保桩基的结实和稳固。
然后进行对桩基进行质量验收，确保桩基达到设计要求的强度和稳定性。
通过以上工艺流程，可以完成一次完整的管桩基础施工。
在实际施工中，还需根据具体情况进行针对性的调整和控制，以确保施工质量和安全。
--------------------------------------------------------------------------希望这篇文章对你有所帮助。
如果你还有其他问题或需要进一步了解，请随时和我联系。
静压管桩施工工艺流程
静压管桩施工工艺流程静压管桩是一种常用的基础工程施工方法，它在建筑、桥梁、码头等工程中有着广泛的应用。
静压管桩施工工艺流程的规范性和科学性对工程的质量和安全具有重要意义。
下面将详细介绍静压管桩施工的工艺流程。
一、前期准备工作。
1. 地质勘察，在施工前，需要进行地质勘察，了解地下地层情况，包括土质、岩层、地下水位等，为后续施工提供依据。
2. 设计方案，根据地质勘察结果，制定静压管桩的设计方案，包括桩的直径、长度、间距等参数。
3. 材料准备，准备好静压管桩所需的各种材料，包括钢管、混凝土、桩头等。
4. 施工人员培训，对施工人员进行相关的培训，确保他们了解静压管桩施工的工艺流程和安全操作规范。
二、施工过程。
1. 钻孔，使用静压钻机对地面进行钻孔，直至达到设计要求的孔深。
2. 钢管安装，将预先准备好的钢管逐节地安装到孔内，直至钢管底部与孔底接触。
3. 压浆灌注，在钢管内进行压浆灌注，填充空隙，加固地基。
4. 拔管，待灌浆固化后，使用拔管机将钢管逐节拔出，形成静压管桩。
5. 桩头浇筑，在桩顶部浇筑混凝土，形成桩头。
6. 后续工序，根据设计要求进行桩头的修整和处理，完善静压管桩的施工工艺。
三、施工注意事项。
1. 施工现场应保持整洁，避免杂物堆放，确保施工安全。
2. 施工人员应穿戴好安全防护装备，严格按照操作规程进行操作。
3. 施工过程中要及时清理孔内泥浆，保持孔内清洁。
4. 对施工过程中出现的异常情况，要及时进行处理，确保施工质量。
四、施工结束后。
1. 对施工现场进行清理，清除施工垃圾和材料。
2. 对施工质量进行检查和验收，确保施工符合设计要求和规范。
3. 做好施工记录和资料整理，为后续工程验收和资料归档提供依据。
以上就是静压管桩施工工艺流程的详细介绍，希望能对相关人员在实际施工中有所帮助。
在施工过程中，要严格按照规范要求进行操作，确保施工质量和安全。

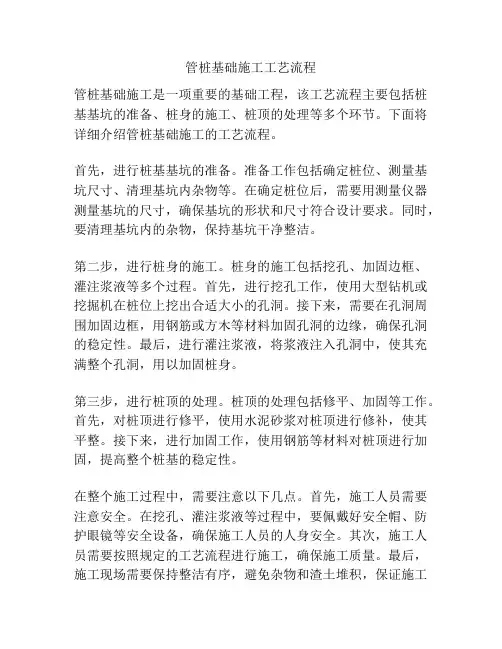

管桩基础施工工艺流程
管桩基础施工工艺流程管桩基础施工是一项重要的基础工程，该工艺流程主要包括桩基基坑的准备、桩身的施工、桩顶的处理等多个环节。
下面将详细介绍管桩基础施工的工艺流程。
首先，进行桩基基坑的准备。
准备工作包括确定桩位、测量基坑尺寸、清理基坑内杂物等。
在确定桩位后，需要用测量仪器测量基坑的尺寸，确保基坑的形状和尺寸符合设计要求。
同时，要清理基坑内的杂物，保持基坑干净整洁。
第二步，进行桩身的施工。
桩身的施工包括挖孔、加固边框、灌注浆液等多个过程。
首先，进行挖孔工作，使用大型钻机或挖掘机在桩位上挖出合适大小的孔洞。
接下来，需要在孔洞周围加固边框，用钢筋或方木等材料加固孔洞的边缘，确保孔洞的稳定性。
最后，进行灌注浆液，将浆液注入孔洞中，使其充满整个孔洞，用以加固桩身。
第三步，进行桩顶的处理。
桩顶的处理包括修平、加固等工作。
首先，对桩顶进行修平，使用水泥砂浆对桩顶进行修补，使其平整。
接下来，进行加固工作，使用钢筋等材料对桩顶进行加固，提高整个桩基的稳定性。
在整个施工过程中，需要注意以下几点。
首先，施工人员需要注意安全。
在挖孔、灌注浆液等过程中，要佩戴好安全帽、防护眼镜等安全设备，确保施工人员的人身安全。
其次，施工人员需要按照规定的工艺流程进行施工，确保施工质量。
最后，施工现场需要保持整洁有序，避免杂物和渣土堆积，保证施工的顺利进行。
总之，管桩基础施工工艺流程包括桩基基坑的准备、桩身的施工、桩顶的处理等多个环节。
这项工程施工过程中需要严格按照规定的工艺流程进行，并注意人身安全和施工质量，以确保工程的顺利进行。
管桩生产工艺
无机09-3班侯倩 0904230321管桩的生产工艺流程清模，装模1管模拆开后，模边止口用钢铲将黏附的水泥渣及草绳残留物铲掉，再用竹扫打扫干净，然后在模边刷上一层机油，但不可过多，否则要用抹布抹掉多余的。
2脱模剂配制时，不可过稀或过浓。
喷洒时不得过多或过少，需均匀覆盖。
底模模底不得有多余的脱模剂积存，并且在喷洒脱模剂时严禁将脱模剂喷洒到笼筋上。
3张拉头尾板应逐个清理干净，并在解除部位涂上柴油或机油。
4张拉锚固螺杆，螺环，要逐个检查，清理螺纹内的杂物并涂上润滑油，可正常转动时才能继续使用，如有损坏应及时维修好。
5放置过久的磨具再使用时，如果生锈要采取除锈措施后才能使用。
6笼筋入模时，应防止松散，抱箍板碰凹。
装配时，主筋镦头一定要完全进入到端板的沉头孔内。
装完张拉头板后，重新检查螺钉是不是全部上紧，以保持合力一致，防止桩端倾斜和保证安全。
7装配后进行抱箍板整形，主筋平直度纠正，松散的螺旋筋绑扎，凹陷的需要整形平整，合格后才能吊往台前布料。
砼布料：1、布料前的检查：a)笼筋顺直，与管模平行不扭曲，螺旋筋无松散，模尾板要紧贴管模。
b)螺丝是否齐全上紧，抱箍板有无凹陷等现象。
c)管模螺栓齐全，模内无杂物，模边是否清理干净。
2、布料前先按要求放好胶皮挡板，减少砼料的掉落和确保套箍的清洁度，管模规格必须与搅拌投料量相匹配，料在管模移动中均匀布满。
3、布料时应严格按照“先中间—两头—中间”的布料要求布料，严禁从头到尾直接布料。
如遇需要布二槽料的的管模，则第一槽料一定要均匀布在管模内，第二槽料加在上面以使两槽料能混合均匀。
4、布好料以后要有指定专人负责两头的插料，要求整堆撬入较饱满，不得过分插实，使砂石分离，中间砼料不得低于管模（两头砼料不能过高），掉下的料要及时铲起，但是不得放入头尾一米以内；但沾水粘灰，粘油及零散的料不得再用，端头撬入料时，注意不得将螺旋筋撬散。
合模1、合模前用钢铲将料铲起堆好，清理干净两侧模边和套箍表面，放好挡浆草绳。

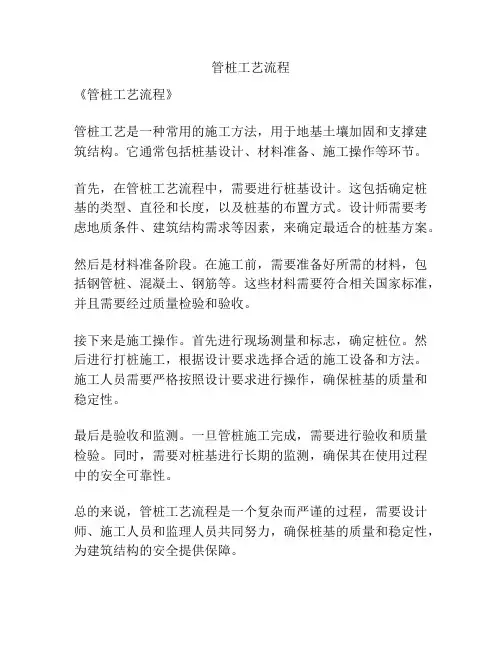

管桩工艺流程
管桩工艺流程
《管桩工艺流程》
管桩工艺是一种常用的施工方法，用于地基土壤加固和支撑建筑结构。
它通常包括桩基设计、材料准备、施工操作等环节。
首先，在管桩工艺流程中，需要进行桩基设计。
这包括确定桩基的类型、直径和长度，以及桩基的布置方式。
设计师需要考虑地质条件、建筑结构需求等因素，来确定最适合的桩基方案。
然后是材料准备阶段。
在施工前，需要准备好所需的材料，包括钢管桩、混凝土、钢筋等。
这些材料需要符合相关国家标准，并且需要经过质量检验和验收。
接下来是施工操作。
首先进行现场测量和标志，确定桩位。
然后进行打桩施工，根据设计要求选择合适的施工设备和方法。
施工人员需要严格按照设计要求进行操作，确保桩基的质量和稳定性。
最后是验收和监测。
一旦管桩施工完成，需要进行验收和质量检验。
同时，需要对桩基进行长期的监测，确保其在使用过程中的安全可靠性。
总的来说，管桩工艺流程是一个复杂而严谨的过程，需要设计师、施工人员和监理人员共同努力，确保桩基的质量和稳定性，为建筑结构的安全提供保障。
混凝土管桩原材料及生产工艺过程
混凝土管桩原材料及生产工艺过程混凝土管桩是一种常用的基础工程材料，广泛应用于各类建筑工程中。
本文将介绍混凝土管桩的原材料及生产工艺过程。
混凝土管桩的原材料主要包括水泥、砂子、碎石和水。
水泥是混凝土的主要胶结材料，常用的水泥有硅酸盐水泥、硅酸盐渣水泥和硫铝酸盐水泥等。
砂子和碎石是混凝土的骨料，它们的种类和粒径可以根据具体工程的要求进行选择。
水是混凝土的重要组成部分，用于调节混凝土的流动性。
混凝土管桩的生产工艺主要包括原材料配比、搅拌、浇筑、养护等步骤。
首先，根据工程要求和混凝土性能指标，确定混凝土的配比。
配比是指根据水泥、砂子、碎石和水的数量比例确定混凝土中各个成分的含量。
配比的合理性直接影响到混凝土的强度和耐久性。
配比确定后，将水泥、砂子和碎石按照一定比例放入搅拌机中进行搅拌。
搅拌的目的是将各个原材料充分混合，使其均匀分布。
在搅拌的过程中，适量的水加入到搅拌机中，使混凝土的流动性达到要求。
搅拌时间一般为3-5分钟，直到混凝土的颜色均匀一致。
搅拌完成后，将混凝土倒入模具中，进行浇筑。
浇筑时应注意控制浇筑的速度和压实度，以保证混凝土的质量。
浇筑完成后，用振动器对模具进行振动，以排除混凝土中的气泡，提高混凝土的密实度。
浇筑完成后，需要对混凝土进行养护。
养护是指在混凝土凝固硬化过程中，采取一定的措施保持混凝土的湿度和温度，以促进混凝土的早期强度发展。
养护时间一般为7-14天，具体时间根据混凝土的种类和环境温度而定。
通过以上的原材料配比、搅拌、浇筑和养护等工艺步骤，混凝土管桩的生产过程完成。
整个过程需要严格控制各个环节，以确保混凝土的质量和性能。
混凝土管桩作为一种重要的基础材料，其质量直接影响到工程的安全和稳定性，因此在生产过程中需要严格遵循相关的标准和规范。
总结起来，混凝土管桩的原材料包括水泥、砂子、碎石和水，生产工艺包括原材料配比、搅拌、浇筑和养护等步骤。
通过合理的配比和严格的生产工艺，可以制造出质量稳定、性能优良的混凝土管桩，为各类建筑工程提供可靠的基础支撑。
管桩制作工艺操作规程
检验镦头质量 上机 穿筋
滚焊 钢筋笼成型
吊机
归堆 （6） 滚焊操作注意事项 1）注意安全、严格遵守各项操作规程； 2）钢筋笼的端头先不通电密绕 2-3 圈环筋，然后再通电点焊； 3）钢筋骨架 2000mm 两端应密绕，螺距范围在 45mm，其余螺距为 80mm；螺距允许偏差为 ±5mm。 （7） 滚焊质量标准 钢筋骨架应保持螺旋筋布筋均匀，各部位和几何尺寸符合要求，骨架挺直， 焊点牢固，刚度好，不变形。各部位尺寸应符合如下要求： 1）预应力钢筋间距偏差不得超过±0.5mm； 2）螺旋筋的螺距偏差不得超过±5mm； （8） 预应力主筋沿管壁环向均匀配置，最少不得少于 6 根。 （9） 螺旋筋的直径 φ300、400 不应小于 4mm，φ500 不应小于 5mm。 （10）端头板与桩套箍焊接必须牢固，桩套箍要圆整，椭圆度不得大于 1.5mm，外径公差+0，-1mm，平面度不大于 0.5mm。 （11）本公司所用桩套箍，端头板为外加工，在使用前必须逐件进行检查， 符合标准方可使用。 （12）钢筋笼半成品在搬运中，禁止从空中抛下，搬运时，吊点不得少于 三点，如有焊点散开，应经绑扎后才能使用。 4、水泥 （1） 应采用同标号、同规格、同生产厂不低于强度等级 42.5 级的硅酸盐水 泥或普通硅酸盐水泥、矿渣硅酸盐水泥，其质量符合 GB175 的规定。
上海城业管桩有限公司
PHC 管桩制造工艺
及技术要求
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置2试时32卷，3各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥： （ 标准 GB175-2007 ）
一般使用标号不低于42.5的硅酸盐水泥、 普通硅酸盐水泥，主要使用由亚东、小野田 公司生产的标号为52.5的普通硅酸盐水泥。 检测项目主要有比表面积、初凝时间、标稠、 强度、碱含量（现用亚东水泥为低碱性水泥） 等。 水泥进厂必须提供厂名，品种，数量和试 验报告单。水泥到现场温度<600C，最高不 允许超过750C。如水泥过细会产生吸水性大 （用水量增加），易使管桩产生裂纹；当水
煤
一般使用山东煤、山西煤，要求颗粒在 0~50mm,发热量大于5300焦。检验项目有全 水分、挥发分、灰分、收到基低位发热量、 含硫量等
1
2
3
码头罚款项： 石子级配： a、当石子偏大时，大于19mm, 的超 过20%的进行罚款教育。 b、当石子偏小时 进行罚款教育。 砂： 细度模数不在2.6——3.0之间时进行罚 款教育。 磨细砂： 比表面积不在3700——4300cm2/g时罚 款教育
清洗 搭配 过筛 搭配 过筛
沉淀
计量 计量
套箍焊接Байду номын сангаас
下料
镦头
冷拔拉丝
绕线
计量
计量
装模 布料
骨架滚焊 底模 盖模 合模
混凝土搅拌
预应力张拉 离心成型 蒸汽养护 脱模 清模
质检标记
压蒸养护 成品堆放
一、原材料的进厂检验
码头
黄砂：（标准GB/T 14684-2001）
磨细砂：（标准 JCT950-2005）
由天然洁净硬质中粗砂（细度模数2.83.4）或破碎后的石英石经干燥、粉磨得 到。 密度要求在2.64-2.68g/cm3之间，比表 面积要求在3700-4300cm2/g, 通过80um 筛的筛余≤3.0%。 矿渣粉：（标准 GB/T18046-2000） 由粒化高炉矿渣经干燥、粉磨得到。 其密度要求≥2.80g/cm3,比表面积为39004400cm2/g。
三、基本概念
管桩的定义：是重要的桩基材料，也是重要的 水泥制品，与一般基础工程相比，具有桩材 质量好、施工快、工程地质适应性强，场地 文明等优点，被广泛应用于各类建筑物和构 筑的基础工程上，如高层建筑、公共建筑、 一般工业与民用建筑、港口、码头、高速公 路、桥梁、重型机床、仓库、护岸等领域。
混凝土定义：泛指由无机胶凝材料（水 泥）和外加剂、掺合料（磨细砂）、 水、粗细骨料，按一定比例拌合并在 一定条件下凝结，硬化而成的复合固 体材料。 钢筋混凝土的定义：在混凝土中加入一 定比例的钢筋所组成的混合物称为钢 筋混凝土。
一般采用赣江砂（主要分为南昌砂和丰城砂）， 细度模数为2.3——3.0mm。验收的项目主要有： 颗粒级配、含泥量、含水率、泥块含量、杂质 等。 黄砂过粗则料散，粘聚性差；过细则用水量 少、流动性差；黄砂含泥量大将增加用水量、 并吸附减水剂，影响混凝土和易性。 含泥量大 或过细易造成粘皮、内壁成型差等质量问题； 过粗易造成开裂等质量问题。
笼筋车间
端头板：(标准 JC/T947-2005 )
一般使用的是由毅马、潥阳、趋航等厂 商供应的端头板。一般采用Q235钢材。 a、螺孔等分性：要求小于2mm, b、螺丝孔直径：23.70-24.10mm， c、板厚：φ300mm与φ400mm端头板 的厚度不小于16.00mm，φ500与φ600 端头板的厚度要求不小于19.00mm。 （厚度：只需厚，不需簿）
管桩生产工艺流程
上海建华管桩有限公司
管桩的基础知识
一、管桩的分类
A：先张法预应力混凝土管桩（GB13476-1999） 代号 PC ，强度C50以上； B：先张法预应力高强混凝土管桩（GB134761999）代号 PHC，强度C80以上； C：先张法预应力混凝土薄壁管桩（JC888-2001 ） 代号 PTC，强度C60以上。
二、管桩的特点
1 适应面广；适用于工业与民用建筑低承台
桩基础，铁路，公路与桥梁，港口，码头， 水利，市政，构筑物，及大型设备等工程基 础。 2 产品结构合理，品种规格齐全，供设计 选择范围广；外径有φ300-φ1400的壁厚不 一，A型——C型的各类管桩，桩身承载设 计值1250——4800KN。 3 管桩混凝土强度高。它采用了科学配比加 掺合料，外加剂离心成型，压蒸养护等先进 工艺，可确保混凝土强度等级≥C80 。
碎石：（标准GB/T 14685-2001 ）
一般采用颗粒级配为5-25mm的碎石， 主要产地由浙江湖州和杭州，由新开元、 顺力、仁和等厂商供应。检验项目主要 有：颗粒级配（5-20）和（5-25）、含 水率、含泥量、针片状含量<15%、压碎 指标<10%、杂质等。 碎石在混凝土中的作用很大，当石子颗 粒级配，针片状偏多出现问题时，混凝 土会出现疏松、空洞等缺陷。易造成砼 强度偏低。如含泥量过大易使砼料偏浓， 不便砼料和易性，则都会影响到混凝土 强度。
减水剂：（ 标准 GB8076-1997 ）
一般使用的是萘系高效减水剂或聚羧酸 减水剂， 现使用的是江苏句容CJ-I长江牌 减水剂（属萘系）。检验项目有含固量、 密度、水泥净浆流动度、减水率等。减水 剂进厂需检查生产厂名、品种、包装、数 量、出厂日期以及生产厂家提供的质量证 明书。 当减水剂与水泥的匹配性差时，应提高减 水剂掺量，确保混凝土和易性。 注：在储存和使用过程中应注意做好防止结 晶的工作。
预应力混凝土结构：构件在承受外荷
载之前，人为地预先通过张拉钢筋对 结构使用阶段产生拉应力的混凝土区 域施加压力，构件承受外荷载后，此 项预压应力将抵消一部分或全部由外 荷载所引起的拉应力；从而推迟裂缝 的出现和限制裂缝的开展。
管桩的生产工艺流程
水泥 磨细砂 石 砂 减水剂 水 端头板 主筋 螺旋筋 计量
4 桩身承载力高，抗弯、抗裂性能好；
它采用了预应力混凝土用钢棒，先张法预 应力张拉工艺，有较高的抗裂弯矩和极限 弯矩。其桩身承载承载力比其他桩种高 2——5倍。 5 成桩质量可靠；采用的工业化大生产， 有成熟的工艺和完整的质量管理体系支撑， 可在生产全过程中有效地控制质量。 6 对地质结构适应性较强。由于其密实 耐打，有较强的穿透能力，有持力层起伏 变化大的地质调节键有较强的适应性。
