通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。
1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。
油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。
1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。
同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。
（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。
1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。
焊丝使用前应清除其表面的油污、锈蚀等。
常用焊材烘干温度及保持时间见表4。
表4 常用焊材烘干温度及保持时间接上表：1.2焊接工艺要求1.2.1 碳素钢及合金钢焊接材料的选用，应符合设计文件的规定，当无规定时，符合本规范附录B第 B.0.1条及第B.0.2条的规定。
焊接工艺方法代号(中英文对照)
DCEP 直流正接，DCEN 直流反接焊接代号AW-—ARC WELDING-—电弧焊AHW-—atomic hydrogen welding——原子氢焊BMAW-—bare metal arc welding-—无保护金属丝电弧焊CAW——carbon arc welding-—碳弧焊CAW-G--gas carbon arc welding——气保护碳弧焊CAW—S—-shielded carbon arc welding——有保护碳弧焊CAW—T—-twin carbon arc welding--双碳极间电弧焊EGW—-electrogas welding——气电立焊FCAW——flux cored arc welding——药芯焊丝电弧焊FCW-G——gas-shielded flux cored arc welding——气保护药芯焊丝电弧焊FCW—S——self-shielded flux cored arc welding——自保护药芯焊丝电弧焊GMAW--gas metal arc welding——熔化极气体保护电弧焊GMAW-P——pulsed arc——熔化极气体保护脉冲电弧焊GMAW-S——short circuiting arc-—熔化极气体保护短路过度电弧焊GTAW——gas tungsten arc welding-—钨极气体保护电弧焊GTAW-P—-pulsed arc——钨极气体保护脉冲电弧焊MIAW-—magnetically impelled arc welding——磁推力电弧焊PAW-—plasma arc welding——等离子弧焊SMAW——shielded metal arc welding——焊条电弧焊SW——stud arc welding-—螺栓电弧焊SAW——submerged arc welding—-埋弧焊SAW-S——series——横列双丝埋弧焊RW——RWSISTANCE WELDING—-电阻焊FW-—flash welding——闪光焊RW-PC——pressure controlled resistance welding——压力控制电阻焊PW—-projection welding—-凸焊RSEW——resistance seam welding——电阻缝焊RSEW—HF——high—frequency seam welding--高频电阻缝焊RSEW—I——induction seam welding——感应电阻缝焊RSEW-MS——mash seam welding——压平缝焊RSW-—resistance spot welding——点焊UW——upset welding——电阻对焊UW—HF——high-frequency ——高频电阻对焊UW—I-—induction——感应电阻对焊SSW——SOLID STATE WELDING——固态焊CEW-—co—extrusion welding—-CW——cold welding——冷压焊DFW——diffusion welding-—扩散焊HIPW—-hot isostatic pressure diffusion welding—-热等静压扩散焊EXW-—explosion welding——爆炸焊FOW——forge welding——锻焊FRW——friction welding-—摩擦焊FRW—DD—-direct drive friction welding——径向摩擦焊FSW--friction stir welding-—搅拌摩擦焊FRW—I—-inertia friction welding--惯性摩擦焊HPW—-hot pressure welding——热压焊ROW——roll welding——热轧焊USW——ultrasonic welding——超声波焊S——SOLDERING——软钎焊DS——dip soldering-—浸沾钎焊FS—-furnace soldering—-炉中钎焊IS——induction soldering——感应钎焊IRS--infrared soldering——红外钎焊INS——iron soldering-—烙铁钎焊RS—-resistance soldering——电阻钎焊TS--torch soldering—-火焰钎焊UUS——ultrasonic soldering——超声波钎焊WS-—wave soldering—-波峰钎焊B——BRAZING-—软钎焊BB——block brazing--块钎焊DFB——diffusion brazing—-扩散焊DB——dip brazing-—浸沾钎焊EXB——exothermic brazing-—反应钎焊FB——furnace brazing--炉中钎焊IB—-induction brazing--感应钎焊IRB——infrared brazing-—红外钎焊RB—-resistance brazing——电阻钎焊TB——torch brazing——火焰钎焊TCAB-—twin carbon arc brazing——双碳弧钎焊OFW——OXYFUEL GAS WELDING——气焊AAW——air—acetylene welding——空气乙炔焊OAW——oxy—acetylene welding——氧乙炔焊OHW——oxy-hydrogen welding--氢氧焊PGW——pressure gas welding-—气压焊OTHER WELDING AND JOINING——其他焊接与连接方法AB-—adhesive bonding--粘接BW——braze welding—-钎接焊ABW——arc braze welding——电弧钎焊CABW——carbon arc braze welding-—碳弧钎焊EBBW——electron beam braze welding—-电子束钎焊EXBW——exothermic braze welding——热反应钎焊FLB—-flow brazing——波峰钎焊FLOW——flow welding—-波峰焊LBBW——laser beam braze welding——激光钎焊EBW-—electron beam welding——电子束焊EBW-HV——high vacuum——高真空电子束焊EBW-MV——medium vacuum-—中真空电子束焊EBW—NV——non vacuum—-非真空电子束焊ESW——electroslag welding——电渣焊ESW-CG-—consumable guide eletroslag welding-—熔嘴电渣焊IW-—induction welding-—感应焊LBW—-laser beam welding-—激光焊PEW-—percussion welding—-冲击电阻焊TW--thermit welding——热剂焊THSP-—THERMAL SPRAYING——热喷涂ASP——arc spraying——电弧喷涂FLSP——flame spraying——火焰喷涂FLSP—W——wire flame spraying——丝材火焰喷涂HVOF——high velocity oxyfuel spraying——高速氧燃气喷涂PSP——plasma spraying—-等离子喷涂VPSP—W—-vacuum plasma spraying——真空等离子喷涂TC——THERMAL CUTTING——热切割OC——OXYGEN CUTTING——气割OC—F-—flux cutting-—熔剂切割OC-P—-metal powder cutting——金属熔剂切割OFC——oxyfuel gas cutting——氧燃气切割CFC—A——oxyacetylene cutting——氧乙炔切割CFC-H——oxyhydrogen cutting——氢氧切割CFC-N——oxynatural gas cutting——氧天然气切割CFC—P——oxypropanne cutting-—氧丙酮切割OAC——oxygen arc cutting—-氧气电弧切割OG--oxygen gouging-—气刨OLC——oxygen lance cutting——氧矛切割AC—-ARC CUTTING——电弧切割CAC——carbon arc cutting--碳弧切割CAC-A——air carbon arc cutting——空气碳弧切割GMAC—-gas metal arc cutting——熔化极气体保护电弧切割GTAC—-gas tungsten arc cutting——钨极气体保护电弧切割PAC——plasma arc cutting——等离子弧切割SMAC-—shielded metal arc cutting-—焊条电弧切割HIGH ENERGY BEAM CUTTING—-高能束切割EBC——electron beam cutting-—电子束切割LBC-—laser beam cutting—-激光切割LBC—A-—air——空气激光切割LBC-EV——evaporative——蒸气激光切割LBC—IG——inert gas——惰性气体激光切割LBC—O——oxygen——氧气激光切割。
焊接工艺(中文)

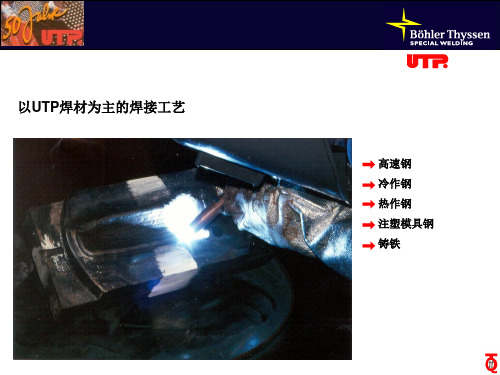

工具钢焊接的一般准则
