多铁性材料及其研究进展
铁电材料的研究热点
铁电材料的研究热点摘要：铁电材料具有优秀的电学性能，其电子元件集成度高、能耗小、响应速度快。
目前研究者将铁电材料同其它技术相结合，使新诞生的集成铁电材料性能更为优秀。
本文介绍了有压电材料、储能用铁电介质材料、有机铁电薄膜材料、多铁性材料、铁电阻变材料的研究状况。
关键词：铁电；压电材料；铁电储能；有机铁电薄膜材料；多铁性材料；铁电阻变1 铁电材料的研究背景铁电体早在20世纪40年代就引起物理学界的关注，但由于大快铁电晶体材料不易薄膜化，与半导体和金属不相兼容，使其未能在材料和信息领域扮演重要的角色，随着薄膜技术的发展，克服了制备高质量铁电薄膜的技术障碍，特别是能在不同衬底材料上沉积高质量的外延或择优取向的薄膜，使铁电薄膜技术和半导体技术的兼容成为可能。
由于人工铁电材料种类的不断扩大，特别是铁电薄膜技术和微电子集成技术长足发展，也对铁电材料提出了小型化，集成化等更高要求，正是在这样的研究背景下，传统的半导体材料和陶瓷材料结合而形成新的叫交叉学科——集成铁电学（Integrated Ferroc-Icctrics）出现了，并由此使铁电材料及其热释电器件的研究开发呈现了两个特点：①是由体材料组成的器件向薄膜器件过渡；②是由分立器件向集成化器件发展。
集成铁电体是凝聚态物理和固态电子学领域的热门课题之一。
铁电材料有着丰富的物理内涵，除了具备铁电性之外，还具有压电性、介电性、热释电性、光电效应、声光效应、光折变效应以及非线性光学效应等众多性能，可用于制备电容器件、压力传感器、铁电存储器、波导管、光学存储器等一系列电子元件，铁电材料因其广阔的应用前景而倍受关注。
目前的铁电器件往往仅单独用到了铁电材料中的单一性能，如压电性或者热释电性。
将铁电材料中的性能综合在一起或者将铁点技术同半导体等其他技术结合在一起的集成铁电材料有着更为强大的功能。
铁电材料的研究进展主要包括[1]：①提高现有材料的单一性能，儒压电材料中准同型相界以及合适的晶格取向会大幅度提高压电系数。
铁电材料的研究进展
综 合在 一起 或 者将 铁 电技 术 同半 导 体等 其 它技 术 结 合 在
一
起 的集 成铁 电 材料 有着 更 为强 大 的功 能 。铁 电材 料 的
研 究进 展 主要 包 括 ：①提 高 现有 材 料 的单 一 性 能 ，如 压
是 实 现机 械能 一电能 相互 转换 的一种 性 质 。若 在 某一 方 向上 给材 料施 加外 力使材 料 发生 形变 ，其 内部 会 发生 极 化 并 在表 面产 生 电荷 ，这 就 是压 电效 应 ；相 反 ，若 给材 料 施加 电场则 材料 会 发生 形变 而 产生 机 械力 ，这就 是 逆
我国多铁性材料及原型研究取得新进展
龙源期刊网

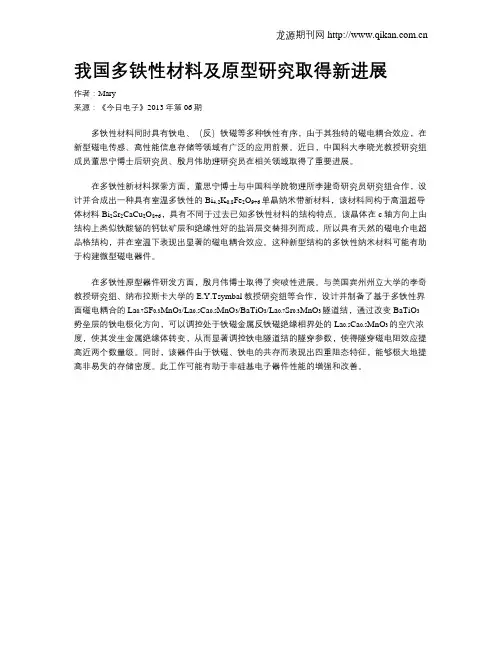

我国多铁性材料及原型研究取得新进展
作者：Mary
来源：《今日电子》2013年第06期
多铁性材料同时具有铁电、（反）铁磁等多种铁性有序，由于其独特的磁电耦合效应，在新型磁电传感、高性能信息存储等领域有广泛的应用前景。
近日，中国科大李晓光教授研究组成员董思宁博士后研究员、殷月伟助理研究员在相关领域取得了重要进展。
在多铁性新材料探索方面，董思宁博士与中国科学院物理所李建奇研究员研究组合作，设计并合成出一种具有室温多铁性的Bi4.2K0.8Fe2O9+6单晶纳米带新材料，该材料同构于高温超导体材料Bi2Sr2CaCu2O8+6，具有不同于过去已知多铁性材料的结构特点。
该晶体在c轴方向上由结构上类似铁酸铋的钙钛矿层和绝缘性好的盐岩层交替排列而成，所以具有天然的磁电介电超品格结构，并在室温下表现出显著的磁电耦合效应。
这种新型结构的多铁性纳米材料可能有助于构建微型磁电器件。
在多铁性原型器件研发方面，殷月伟博士取得了突破性进展。
与美国宾州州立大学的李奇教授研究组、纳布拉斯卡大学的E.Y.Tsymbal教授研究组等合作，设计并制备了基于多铁性界面磁电耦合的La0.7SF0.3MnO3/La0.5Ca0.5MnO3/BaTiO3/La0.7Sr0.3MnO3隧道结，通过改变BaTiO3
势垒层的铁电极化方向，可以调控处于铁磁金属反铁磁绝缘相界处的La0.5Ca0.5MnO3的空穴浓度，使其发生金属绝缘体转变，从而显著调控铁电隧道结的隧穿参数，使得隧穿磁电阻效应提高近两个数量级。
同时，该器件由于铁磁、铁电的共存而表现出四重阻态特征，能够极大地提高非易失的存储密度。
此工作可能有助于非硅基电子器件性能的增强和改善。
缺铁性贫血的健康教育
缺铁性贫血的健康教育缺铁性贫血是体内贮存铁消耗殆尽、不能满足正常红细胞生成的需要而发生的贫血。
铁是人体必需的微量元素之一，它不仅参与血红蛋白的合成，还是人体其他生理过程中必不可少的“角色”。
缺铁性贫血可影响患者的身体健康及工作能力，如不及时治疗，将会导致体内含铁酶活性降低，引发各个系统的病理改变。
因此，缺铁性贫血的健康教育非常重要。
一、合理饮食合理的饮食是预防和治疗缺铁性贫血的关键。
首先，要增加富含铁元素的食物，如动物肝脏、瘦肉、蛋黄、豆类、坚果等。
其次，要注意饮食的多样性，多吃富含维生素C的水果和蔬菜，如柑橘、草莓、猕猴桃等，以促进铁的吸收。
同时，要避免过量摄入高脂肪、高纤维的食物，以免影响铁的吸收。
二、定期检查定期进行血常规检查可以及时发现缺铁性贫血。
对于女性、青少年、老年人等易患人群，尤其要注意定期检查。
如果发现有贫血症状，应及时就医。
三、补铁治疗如果确诊为缺铁性贫血，应在医生的指导下进行补铁治疗。
常用的补铁药物有口服和注射两种，具体使用方法需根据病情遵医嘱。
在补铁治疗期间，应定期检查血常规，观察治疗效果。
四、生活调理1、多休息：贫血患者应避免过度劳累，保证充足的休息时间。
2、适量运动：适量的运动可以增强体质，提高免疫力。
但应注意不要进行剧烈运动，以免加重病情。
3、保持良好的心态：保持良好的心态有利于身体的恢复。
4、注意保暖：贫血患者应注意保暖，避免受凉感冒。
5、个人卫生：保持个人卫生可以预防感染等疾病的发生。
6、饮食卫生：注意饮食卫生可以避免食物中毒等问题的发生。
7、避免接触有害物质：如油漆、农药等有害物质可能会加重病情或导致病情反复。
因此，贫血患者应尽量避免接触这些有害物质。
儿童缺铁与缺铁性贫血课件课件计算机网络技术基础期中考试及答案一、选择题1、在计算机网络中，传输速率指的是每秒传输的二进制位数，以下传输速率最快的是（）。
A. 10 MbpsB. 10 GbpsC. 100 MbpsD. 1000 Mbps正确答案是：B. 10 Gbps。
杂化非本征铁电体Ca3Mn2O7研究进展
165科技展望TECHNOLOGY OUTLOOK中国航班CHINA FLIGHTS摘要：近年来，对新一代高性能电子功能器件的需求越来越大，多铁性材料因为其优良的性能被高度重视。
文中，主要就对杂化非本征铁电体Ca 3Mn 2O 7的研究进展进行了综述。
关键词：杂化非本征铁电体；高性能电子功能器件；多铁性材料一、研究背景近十几年来，由于对新一代高性能（低能耗、高存储密度、高读写速度）电子功能器件的需求，多铁性材料特别吸引人们的关注。
多铁性材料最大的特点是同时具有铁电特性、铁磁特性和铁弹特性中的两种或三种，并且这三者之间具有耦合的特征，即可以实现铁电、磁性或弹性形变之间的互相调控[1]。
多铁材料的这一特性可以应用于新一代的信息存储器，将电存储的写入速度快与磁提取的读出速度快之优点结合起来，实现电写入和磁读出，提高信息存储速度。
因此，这类多铁物质一旦用于信息数据的处理和存储，可能会引发新的技术革命的出现，满足人们对新型存储器的更高需求[2-4]。
近年来，国内外的科研人员对多铁领域的研究工作主要是关注于耦合机理的研究和新型多铁物质体系的探索[5,6]。
因为不同的多铁体系中的极化起源皆有差异，以至于很难获得统一的耦合机制[7,8]。
依据相变过程中序参量特征铁电体可以分为本征铁电体和非本征铁电体。
在本征铁电体中，铁电-顺电相转变的主要驱动力是铁电极化、且通常和电子对特性有关。
例如代表性的铁电化合物BaTiO 3（非多铁材料）的铁电极化之起源为氧原子与3d 0过渡族金属离子之间的共价键极化。
另代表性化合物为BiFeO 3，Pb(Fe 2/3W 1/3)O 3， Pb 2+或Bi 3+离子中的6s 2孤对电子是它们的极化起源[9,10]。
然而在非本征铁电体中，铁电极化并不是相变过程中的主要序参量，它们的极化只是晶格畸变或某种其它有序态的副产物。
例如，近几年备受关注的几何铁电体[11]，以六角RMnO 3类化合物为典型代表，其中的R 是稀土元素。
多铁性材料的发展与挑战
一、多铁性材料的研究背景与现状
早在1894年P·居里就利用对称性的理论预测自然界中存在磁电效应。1960年科学家们发现了单晶Cr2O3在80 K到330 K的温度范围内存在磁电效应，由此引发了寻找磁电效应的热潮，并相继在混合钙钛矿型磁性铁电材料，反铁磁材料和亚铁磁材料中发现了极弱的磁电效应。 1970年，Aizu根据铁电、铁磁、铁弹三种性质有一系列的相似点将其归结为一类，提出了铁性材料（ferroics）的概念。1994年瑞士的 Schmid明确提出了多铁性材料（multi-ferroic）的概念，指具有两种或两种以上初级铁性体特征的单相化合物。
专家指出将组合方法用于多铁性材料的筛选有望极大地加速新型多铁性材料地发展和优化。利用国家同步辐射实验室同步辐射光源地高亮度、高准直和波长连续可调的特性，可以用来研究多铁性材料磁电耦合的机理，为新型多铁性材料的设计提供理论基础。
㈢磁介电材料及相关问题
专家指出，磁介电效应与电子铁电性及磁电效应一样，是多铁性材料的重要物理特性。在含有可变价磁性元素的复合钙钛矿与层状钙钛矿系统中，由于缺陷序、离子序、电荷序、自旋序及轨道序之间耦合导致异常的介电效应-多介电弛豫及巨介电常数台阶。磁介电效应、电子铁电性和巨介电效应的发现，给铁电物理与材料领域注入了新的活力与生机。专家特别强调了界面在材料研究中的重要性。
专家从国家及数据科技发展对高速度、高密度、高稳定性的存储设备的需求与目前主流市场的RAM的易失性、易受电磁干扰的突出矛盾出发，指明了新型的电阻型存储器（ReRAM）发展的必然趋势。列举了国际上科研机构以及公司（如三星、夏普等）在ReRAM上研究的一些进展，并且通过比较指明了我国此领域的在材料开发、器件研究、工艺摸索等方向上的研究机遇。
专家指出，8 nm BaTiO3陶瓷仍然具有铁电性，与大晶粒微米级BaTiO3陶瓷相似随温度降低存在多个低对称结构的相，但同时表现出多相共存的特点。通过对铁电BaTiO3尺寸效应的研究，启发我们可以在更小尺寸上去进行复合、耦合，从而实现各种尺寸的多铁性复合。
多铁性材料Bi0.95R0.05(Fe0.95Co0.05)O3(R=La,Eu,Ho)的磁性及XAFS研究
・１・
多铁 性材 料 Ｂ ｉ ０ ． ９ ５ Ｒ ０ ． ０ ５ （ Ｆ ｅ ｏ ． ９ ５ Ｃ ｏ ｏ ． ｏ ｓ ） ｏ ３ （ Ｒ＝Ｌ ａ ， Ｅ ｕ ， Ｈｏ ） 的磁 性
．
．
（ Ｒ＝ Ｌａ ， Ｅｕ， Ｈ０ ）Ｍ ｕ ｌ ｔ ｉ ｆ ｅ ｒ ｒ ｏ ｉ ｃ Ｍａ ｔ ｅ ｒ ｉ ａ ｌ
ＬＩ Ｙｏ ｎ ｇ ｔ ａ ｏ ，Ｗ ＡＮＧ Ｓ ｈ ｕ ａ ｉ ，ＺＨＡＮＧ Ｈｏ ｎ ｇ ｇ ｕ ａ ｎ ｇ ，ＣＨＥＮ Ｗｅ ｉ ，ＧＥ Ｚ ｈ ｉ ｙ ｏ ｎ ｇ ，ＬＩ Ｘｉ ｎ ｇ’ ａ ｏ 。
及 ＸＡ Ｆ Ｓ研 究
李永涛 ， 汪 帅１ ， 张红光 ， 陈 伟 ， 葛智 勇 ， 李兴 鳌
（ １ 南京 邮电大学理学院 ， 南京 ２ １ ０ ０ ４ ６ ； ２ 南京 邮电大学 材料科学与工程学 院， 南京 ２ １ ０ ０ ４ ６ ）
摘要 利 用溶胶一 凝胶 法成功制备双元素 共掺 杂 Ｂ ｉ ０ ． ９ ５ ｏ ５ （ Ｆ ｅ ０ ９ ５ Ｃ ｏ 。 ｌ ０ ５ ） ０ ３ （Ｒ — Ｌ ａ ， Ｅ ｕ ，Ｈｏ） 系列样品 。Ｘ
（ １ Ｓ ｃｈ ｏ ｏ ｌ ｏ ｆ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ，Ｎ ａ ｎ ｊ ｉ ｎ ｇ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｐ ｏ ｓ ｔ ｓ ａ ｎ ｄ Ｔ ｅ ｌ ｅ ｃ ｏ ｍｍｕ ｎ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｓ ， Ｎａ ｎ ｊ ｉ ｎ ｇ ２ １ ０ ０ ４ ６ ；２ Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ
射线衍射 实验数据表 明： Ｅ ｕ离子掺杂使得 Ｂ ｉ Ｆ ｅ （ ） ３ 材料 的晶体结构发 生了变化 。振 动样 品磁 强计 测量 的样 品磁 性数
多铁材料在电子器件中的应用研究
多铁材料在电子器件中的应用研究近年来，多铁材料作为一种具有磁性和铁电性的特殊功能材料，在电子器件领域引起了广泛关注和研究。
多铁材料具备同时具备磁性和铁电性的特点，其在电子器件中的应用具有广阔的前景和潜力。
本文将探讨多铁材料在电子器件中的应用研究现状和发展趋势。
首先，多铁材料在存储器件方面具有重要应用。
传统的存储器件通常采用磁性或电性材料进行存储，而多铁材料具备同时具备磁性和铁电性的特点，可以实现同时存储磁性和电性信息。
通过调控材料的磁性和铁电性能，可以实现存储器件的高密度、高速度和低功耗等优势。
多铁存储器件的应用研究已取得一定进展，但仍存在一些挑战，如材料的稳定性和可控性问题。
未来的研究将侧重于材料的设计和制备工艺的优化，以实现多铁存储器件的商业化应用。
其次，多铁材料在传感器方面也具有广泛的应用前景。
多铁材料可以通过磁场、电场或应变等外界刺激来改变其物理特性，从而实现对环境变化的感知和响应。
以磁性传感器为例，通过引入磁性多铁材料，可以实现对磁场变化的灵敏检测和高精度测量。
同时，多铁材料还可以应用于压力传感器、温度传感器等领域，以实现对压力、温度等参数的高灵敏度检测。
多铁材料在传感器领域的研究还处于起步阶段，未来的发展方向包括材料性能的优化、器件结构的设计和测量系统的完善等。
另外，多铁材料也在能源器件中显示出巨大的潜力。
例如，多铁材料可以应用于超级电容器、锂离子电池、太阳能电池等领域，以实现能量存储和转化的高效率和高性能。
多铁材料具备良好的电化学、光电化学和热电性能，可以通过调控材料的能带结构和界面性质来提高能源器件的性能。
目前，多铁材料在能源器件领域的研究主要集中在材料的合成和表征，未来的工作将侧重于多铁材料在器件中的应用性能和稳定性的研究。
最后，多铁材料在电子器件中还有其他一些应用，如天线、超频元件、声波传感器等方面。
多铁材料的独特特性使其具备优异的电磁、声学和光学性能，可以应用于无线通信、雷达、声学器件等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多铁性材料及其研究进展摘要：多铁性材料是指材料的同一个相中包含两种或两种以上铁的基本性能。
综述了多铁性材料的发展历史、耦合机理和当前的研究概况；描述了单相多铁性材料和复合多铁性材料的性能特点与研究进展，包括种类、当前研究所存在的问题及相应的改善途径；展望了多铁电性材的发展趋势。
关键词：多铁性铁电铁磁研究进展1引言1994年瑞士的Schmid明确提出了多铁性材料这一概念，多铁性材料(multiferroics)是指材料中包含两种及两种以上铁的基本性能，这些铁的基本性能包括铁电性（反铁电性），铁磁性（反铁磁性、亚铁磁性）和铁弹性。
这类材料在一定的温度下同时存在自发极化和自发磁化，正是它们的同时存在引起的磁电耦合效应，使多铁性体具有某些特殊的物理性质，引发了若干新的、有意义的的物理现象，如：在磁场的作用下极化重新定向或者诱导铁电相变；在电场作用下磁化重新定向或者诱导铁磁相变[1]；在Curie温度铁磁相变点附近产生介电常数的突变。
多铁性材料已成为当前国际上研究的一个热点。
2多铁性材料的形成条件作为多铁性材料，铁电性和铁磁性必须同时共存。
然而，铁电和铁磁材料中都具有的物理、结构和电学方面的性能在多铁性材料中则是受限制的。
以下将通过分析一系列的性能来讨论铁电和铁磁自发共存的限制因素。
2.1对称性铁电相存在的一个基本条件便是由高度对称相产生偏心结构扭曲并出现电极化。
在晶体结构类型中，分别有31个点群允许自发电极化和自发磁极化的存在，但只有13个点群允许这两种特性共存于同一个相中。
对于很多候选材料来说，铁电和铁磁并不是只存在于一种对称型中，因此对称因素不是缺乏铁电磁材料的原因[2]。
2.2电性能铁电材料必须是绝缘体（否则在外加电场时将感应产生电流，而不是极化）。
铁磁体虽不需要特殊的电性能，但其往往是金属材料。
对于多铁性材料，我们可以假设磁有序和电有序自发产生的缺乏，就是由于缺乏磁绝缘体。
然而，扩展到铁磁材料或弱的铁磁体时，这种观点便不存在了，因为大多数的铁磁材料和铁磁体就是绝缘体。
因此不能把磁有序的铁电材料缺乏简单地归咎到磁有序绝缘体的缺乏上。
2.3化学“d0态”如果没有d电子产生的局域磁矩，就没有任何类型的磁有序存在。
然而多数情况下，只要小阳离子的d壳层被部分占据，其失去中心对称，产生扭曲的趋势便是不存在的。
这应该是众多因素造成的结果，包括半径大小、承受一个不同的更重要变形的趋势、电性能、磁性能或者以上某些因素的综合。
3单相多铁性材料单相多铁性材料是指同时表现出铁电性和铁磁性的单相化合物，而且铁电性与铁磁性之间存在磁电耦合效应，从而可能实现铁电性和铁磁性的相互调控。
多铁性材料的晶体结构类型主要有：钙钛矿型化合物、六角结构化合物、方硼石型化合物和BaMF4化合物等。
其中铋类钙钛矿型化合物更是研究热点。
铋系多铁性化合物则主要有BiFeO3、BiMnO3、BiCrO3，以及在理论上和实验上都有所突破的B位上有两种离子构造的单相层状钙钛矿结构的Bi系多铁材料。
3.1单相多铁性材料存在的问题尽管单相多铁性材料具有一系列优越性能，但其还是不可避免地存在一些问题，制约着它的实际应用。
第一，从导电性来看，多铁性材料要实现铁电和铁磁的共存，材料必须为绝缘体，而一般的铁磁体都具有导电性。
例如纯BiFeO3陶瓷由于Fe3+易变价而形成氧空位导致材料的绝缘性低，其性能方面存在一些缺陷如材料中漏电流大、易穿透而难以得到饱和极化强度。
近年来一些研究者通过不同方法得到了BiFeO3材料的饱和电滞回线。
Wang Y P等[3]采用快速液相烧结法获得纯相BiFeO3陶瓷，并测得室温下饱和电滞回线。
他们认为烧结过程中产生的液相BiFeO3能促进烧结并可能抑制了杂相的生成。
针对漏导电流大的问题，目前最普遍的方法就是将块状多铁性材料制成薄膜。
经研究将BiFeO3制成薄膜后漏导电流得到了降低，然而材料的磁电效应却也随之降低。
第二，多数多铁性材料转变温度在室温以下，很难应用。
很少有像BiFeO3材料一样，在室温条件下同时具有铁电性与弱铁磁性的铁电磁体。
BiMnO3块体材料虽然同时存在铁电和铁磁性，但其铁电相变温度T E为750K，铁磁相变温度T C为105K，顺磁居里温度为130K。
第三，一些材料中同时存在铁电性和磁性，它们之间也不一定具有强的磁电耦合性。
因为它们两者之间是相互独立互不干扰的。
如Bi系多铁材料中的BiMnO3为铁磁和铁电共存，但是其介电特性几乎不随外加磁场而改变。
第四，纯净的单相多铁性材料很难制。
邱忠诚等[4]采用水热法合成BiFeO3粉体，在较宽的实验条件下获得单相BiFeO3粉体，并且实现了形貌可控。
3.2单相多铁性材料的改善途径近年来针对单相BiFeO3的多铁性改善研究较多，这主要是由于一般的纯相BiFeO3有漏电流大、剩余极化小、铁电可靠性差、矫顽场大等方面的缺点限制了它的应用[5]。
目前改善的方法有以下3种。
（1）施加强磁场。
Popov等对BiFeO3施加强磁场发现在200kOe时有电子极化的突跃和线性磁电效应的出现。
（2）制成薄膜材料改变其结构。
Wang等制备的（111）方向外延生长的BiFeO3薄膜极化强度提高了1个数量级。
（3）稀土掺杂改性。
共有3种方式：①A位离子掺杂。
通常来说在BiFeO3的A位离子替代中，可以掺杂La，Sm，Gd，Dy等稀土元素，以取代BiFeO3的Bi3+，减少氧空位数目，稳定氧八面体，进而减小漏电流。
余洋等用固相反应和快速退火冷却法制备了15% Ho掺杂的Bi0.85Ho0.15FeO3（BHFO）陶瓷，结果表明Ho掺杂有助于减少BiFeO3陶瓷中的杂相，改善其各项性能，并且BHFO陶瓷具有典型的电滞回线：清华大学Liu P Y等采用共沉淀法制备了Bi1-x La x FeO3粉末，并得到了纯相陶瓷，发现掺杂La增强了铁电及铁磁性能，并且降低介电损耗，提高了介电常数。
②B位离子掺杂。
BiFeO3呈弱铁磁性，在BiFeO3的B位离子掺杂中，Mn是比较常用的。
Gehring等认为，加入Mn4+到Fe3+位置可使磁化变大，不过BiFe1-x Mn x O3仍然以反铁磁性为主，稍呈弱铁磁性。
在B位还可以用Nb，Cr等替代。
③A、B位离子共掺杂。
Singh研究小组采用La、Ni元素分别替代BiFeO3中的Bi、Fe元素，使BiFeO3的漏电流降低了将近三个数量，并在室温下观测到了饱和的电滞回线，剩余极化强度可达70μC/cm2。
4多铁性复合材料由于单相磁电材料的尼尔温度低、磁性能差等原因，故其离开实用化还有很远的距离。
相对于单相铁磁材料而言，多铁性复合材料能具有较高的Neel和Cuire温度，较大的磁电转换系数。
压电相采用BiTiO3，PZT系列，压磁相采用绝缘性好、磁致伸缩系数较大的尖晶石如CoFeO4等，或者超磁致伸缩材料如Terfenol -D等。
南策文等通过二次烧结制得混合物如PZT- NiFe2O4，而利用固相法制备了PMNNT/CoFe2O4颗粒复合材料表现出较高的介电常数，高压电系数，较高的饱和磁化强度，低矫顽力和高磁致伸缩效应等特征[6]。
对采用压电、铁电、铁磁材料按一定的方法制备复合材料而言，制备这种复合磁电功能材料有原位复合法、聚合物固化法、溶胶-凝胶法、原位沉积法等；在烧结方面有，除了传统烧结技术外还有离子体烧结技术、微波烧结技术等[7]。
5结语多铁性材料集结了磁、电、力学等信息的耦合、转换等功能，作为功能材料它正像着小型化、智能化发展；在磁、电的自旋-晶格耦合等方面具有丰富的物理内涵。
目前无论在理论上还是应用上都有许多问题存在，但其潜在的巨大的商业应用前景和微观机理引起了人们广泛的兴趣，表明其理论和应用上具有较大的研究价值。
随着信息技术的不断发展，多铁性材料磁电耦合效应的这些性质将得到更加广泛的应用。
虽然多铁性材料很早就被提出并研究过，但由于制备及检测技术的限制并没有获得更深入的研究成果。
随着各种新设备新技术的应用多重铁性材料在最近几年引起了科学家们的广泛关注和兴趣。
这种集结了电、磁、力学等信息的检测、转换、耦合、传输、处理和存储等功能为其特征的新型材料。
正向精细化、多功能、小型化的智能结构方向发展。
无论如何，多铁性材料仍具有潜在的巨大的商业应用前景，值得人们更进一步地去深入研究。
参考文献[1]董子靖，蒲永平.多铁电性材料的研究进展. 陕西科技大学学报.[2]苗兰冬,宋功保,王美丽,等. 浅谈多铁性材料. 中国陶瓷工业, 2006 , 13 ( 6 ) : 39 - 42[3]Wang Y F,Wang S P.Influence of different stocking rates on aboveground present biomass and herbage quality in Inner Mongolia steppesJ.Acta Prataculturae Sinica,1999,81:15-20.[4]邱忠诚,周剑平朱,刚强等．较为宽松条件下水热合成铁酸铋粉体[J]．无机化学学报2009,25(4):751-755[5]朱金龙,冯少敏,王丽娟,等. 多铁材料高压效应. 科学通报, 2008 , 53 ( 10) : 1149 - 1166[6]迟振华,靳常青. 单相磁电多铁性体研究进展. 物理学进展, 2007 , 27 ( 2 ) : 225 - 238[7]李扩社,李红卫,严辉. 磁电复合材料的研究进展.稀有金属, 2008 , 3 ( 32 ) : 369 - 374。
