ZL30EFB型轮胎式防爆装载机说明书
装载机使用说明书
XXX型液压轮式装载机使用说明书目录一、公司简介二、结构与特点三、主要技术参数四、操作与使用五、维护与保养六、常见故障及排除方法一、结构和性能特点XX型装载机是公司工程技术人员经过走访调研后根据目前用户的需求，在原05、06、08型机构的基础上用拖拉机改制的。
它广泛适用于建筑工程、市政工程、城乡园林、公路交通、车站码头、农田水利、工矿企事业单位及个人做装载和短距离运送泥砂、石灰、水泥、碎石、炉渣、矿渣、肥料、垃圾等使用。
该机具有结构简单、制作精细、价格低廉、操作灵活、维修方便、运作可靠、性能稳定、使用在狭窄场地工作等特点，尤其是当装载机间置时，还可恢复拖拉机原本的功能，实现一机多用，深受城乡用户的欢迎。
二、主要技术参数三、操作与使用一、对装载机驾驶员的要求（1）必须认真学习《柴油机使用说明书》、《变速箱使用说明书》、《拖拉机使用说明书》以及本装载机的使用说明书。
（2）熟练掌握交通规则、转载机的操作方法和结构性能。
（3）操作者要做到既是合格的驾驶员又是装载机的维修保养员。
（4）对装载机要做到例行保养和定期保养相结合，保证设备的正常运转和减少事故的发生。
二、新车走合购车单位在使用前，新车必须进行试运转，否则不得正式作业使用。
（一）空车试运转（八小时）1、机器发动后，先以低速档位运转5分钟，然后逐渐加至最高转速运转10分钟。
2、操纵工作装置，使动臂上升、下降、铲斗倾翻、收斗，约15分钟。
3、空车行驶，前进、后退各档位分别由低速到高速进行，行驶时应进行平稳的左右转向和制动等。
4、空车试运转八小时后进行下列工作：（1）全面检查各部螺栓螺母紧固情况，特别是气缸盖螺栓、排气管螺栓、前后桥固定螺栓、轮辋螺母、方向盘固定螺母等，均应全面检查一次。
（2）清洗机油滤芯及燃油滤清器滤芯。
（1）检查风扇皮带松紧度。
（2）检查蓄电池电液比重和液储量，拧紧蓄电池电缆螺母，检查电器系统各部连接处，发电机供电状况，灯光照明及转向信号等工作情况。
FBZL16、FBZL30型防爆装载机操作规程

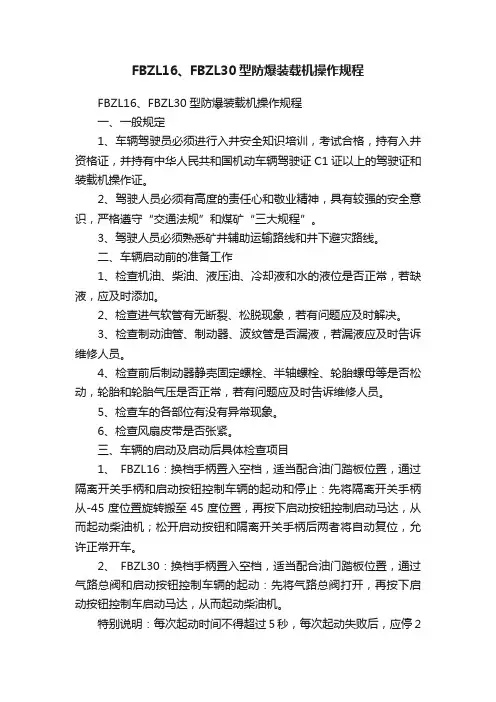

FBZL16、FBZL30型防爆装载机操作规程FBZL16、FBZL30型防爆装载机操作规程一、一般规定1、车辆驾驶员必须进行入井安全知识培训，考试合格，持有入井资格证，并持有中华人民共和国机动车辆驾驶证C1证以上的驾驶证和装载机操作证。
2、驾驶人员必须有高度的责任心和敬业精神，具有较强的安全意识，严格遵守“交通法规”和煤矿“三大规程”。
3、驾驶人员必须熟悉矿井辅助运输路线和井下避灾路线。
二、车辆启动前的准备工作1、检查机油、柴油、液压油、冷却液和水的液位是否正常，若缺液，应及时添加。
2、检查进气软管有无断裂、松脱现象，若有问题应及时解决。
3、检查制动油管、制动器、波纹管是否漏液，若漏液应及时告诉维修人员。
4、检查前后制动器静壳固定螺栓、半轴螺栓、轮胎螺母等是否松动，轮胎和轮胎气压是否正常，若有问题应及时告诉维修人员。
5、检查车的各部位有没有异常现象。
6、检查风扇皮带是否张紧。
三、车辆的启动及启动后具体检查项目1、FBZL16：换档手柄置入空档，适当配合油门踏板位置，通过隔离开关手柄和启动按钮控制车辆的起动和停止：先将隔离开关手柄从-45度位置旋转搬至45度位置，再按下启动按钮控制启动马达，从而起动柴油机；松开启动按钮和隔离开关手柄后两者将自动复位，允许正常开车。
2、FBZL30：换档手柄置入空档，适当配合油门踏板位置，通过气路总阀和启动按钮控制车辆的起动：先将气路总阀打开，再按下启动按钮控制车启动马达，从而起动柴油机。
特别说明：每次起动时间不得超过5秒，每次起动失败后，应停2分钟再起动，三次起动失败，应查找原因。
四、车辆的运行及注意事项1、检查油管、水管、波纹管是否有渗漏现象。
2、检查发动机油压表，若机油油压低于0.08MPa时，应停机检查故障原因。
3、检查车灯、开关、按钮是否完好。
4、试喇叭，按下喇叭按钮，看是否喇叭能鸣响5、柴油机起动后应怠速预热，使柴油机水温达到55℃以上才允许开车行驶。
装载机ZL30 ZL40 ZL50型操作规程
装载机（ZL30-ZL40-ZL50型）操作规程1 编制目的为加强安全生产工作，规范员工各项操作行为，提高员工安全操作技能，确保设备正常运转，预防各类事故的发生，结合已有规程，制定装载机操作使用规程。
2 适用范围本规程适用于井下特种作业公司使用的（ZL30/ZL40/ZL50型）装载机操作与使用。
3 装载机操作操作人员必须持证上岗操作人员进入施工现场必须按规定穿戴劳动保护用品3.1 启动前检查3.1.1轮胎气压应符合规定，前轮（0.30-0.32MPa）后轮（0.28-0.30MPa）。
3.1.2发动机机油，冷却水，燃油的储量，燃油管路无渗漏。
3.1.3液压系统，液压油箱油量应充足，管路，接头应无渗漏。
3.1.4制动系统气压管路应无漏气，制动油路无漏油，制动器灵敏可靠。
各部分螺栓，接头，连接无松动脱落。
3.1.5．3.1.6变速杆，方向机，刹车、喇叭、仪表应齐全灵敏，蓄电瓶，灯光指示，电路完好。
3.1.7擦干净玻璃，关好门窗，调整好后视镜。
3.1.8装载机巡回检查参见附录A。
3.2 装载机启动3.2.1调节好座椅以便合适操作，注意装载机周围是否有人工作。
3.2.2将变速杆置于空挡位置，液压操作置于保持位置。
3.2.3启动发动机，并检查照明，仪表，刹车，转向，液压工作装置是否正常。
发动机机油压力（0.3-0.4MPa），水温（55-95度）油温45-95度），变速箱油压力(1.5MPa)，变速箱油温（<120度），制动气压（0.4MPa)。
3.2.4一次起动时间不可超过5秒，要再起动时，则应间隔1分钟，如连续三次不能起动，应查明原因再启动。
3.2.5起动后，应在500r/min-700r/min进行暖机，并注意各仪表指示情况。
3.2.6低速运转中倾听发动机及其他部位有无异常声响。
3.3 装载机运行3.3.1起步前应先鸣号，将铲斗提升离地面0.5m左右，行驶中可用高速档，但不得进行升降和翻斗动作，作业时应使用低速档，严禁铲斗载人。
装载机操作与保养
3.清扫散热器组。
4.清扫发动机缸头。 5.清洗柴油箱加油滤网。 6.第一个100护内容
每250工作小时或一个月的维护
首先进行前述的检查维护项目 1．检查轮辋固定螺栓的拧紧力矩。 2．检查变速箱和发动机的安装螺栓 的拧紧力矩。 3。检查工作装置、前后车架各受力 焊缝及固定螺栓是否有裂纹及松 动。 4．检查前后桥油位。 5．目测检查空气滤清器服务指示器。 6．检查发动机的进气系统。 7．更换发动机机油和机油滤清器。 8．更换发动机冷却液滤清器。 9.第一个250工作小时清理液压系 统回油过滤器滤芯。以后每1000 工作小时更换液压系统回油过滤 器滤芯。 10.检查发动机驱动皮带、空调压 缩机皮带张力及损坏情况。 11.检测行车制动能力及停车制动 能力。 12.第一个250工作小时检查蓄能 器氮气预充压力。
5.维护内容
每1000工作小时或六个月的维护
首先进行前述的检查维护项目 1．调整发动机汽门间隙。 2．检查发动机的张紧轮轴承和风扇轴壳。 3．更换变速箱油，更换变速箱滤油器，并且清理干净变速箱油底壳内 的过滤器。 4．更换驱动桥齿轮油。 5．更换液压系统回油过滤器滤芯。 6．清洗燃油箱。 7．拧紧所有蓄电池固定螺栓，清洁蓄电池顶部。 8．第一个1000工作小时检查蓄能器氮气预充压力。
5.维护内容
每500工作小时或三个月的维护
首先进行前述的检查维护项目 1．检查防冻液浓度和冷却液添加剂浓度。 2．更换燃油预滤器和发动机上的燃油粗滤器、精滤器。 3．紧固前后桥与车架连接螺栓。 4．检查车架铰接销的固定螺栓是否松动。 5．第一个500小时工作日更换驱动桥齿轮油，以后每 1000小时更换驱动桥齿轮油。如果工作小时数不到，每 年也至少要更换驱动桥齿轮油一次。 6．第一个500工作小时检查蓄能器氮气预充压力。
装载机使用安全技术措施
轮胎式防爆装载机使用安全技术措施根据我队生产需要，为了确保施工进度，保证装载机安全施工，特制定如下安全技术措施:一、驾驶员运输安全管理规定1、装载机驾驶员必须经过培训考试合格后，持证上岗，并具备较丰富的开车经验。
2、装载机驾驶员必须熟悉装载机的性能、构造、原理和维修保养要求，并按其要求进行使用维护保养，并具备有一定应急处理能力。
3、装载机驾驶员必须对车辆行驶巷道的断面、坡度、长度、名称、弯道弯曲半径、巷壁安装物等有详尽的了解，否则不得驾驶车辆。
4、装载机驾驶员入井必须遵守以下规定：（1）驾驶车辆时需随身携带驾驶证（复印件）岗位操作证。
（2）入井时严禁穿化纤服装，严禁携带烟火易燃品。
（3）上岗前，严禁饮酒，更不得酒后驾驶车辆。
入井必须带安全帽、头灯、自救器及便携式瓦检仪。
(4)不得将车辆交给无证人员驾驶和未经领导批准私自转让他人驾车，严禁私自驾驶在不允许行车的巷道内。
(5)患有防碍安全的疾病或过度疲劳时，不准驾驶车辆。
5、装载机驾驶员必须严格按出车前、途中、收车后的检查项目进行检查，发现问题及时处理，不准驾驶安全设施不全或机件失灵的车辆入井运输。
6、装载机驾驶员应熟知井下有关运输线路，熟悉整个运输系统中的信号和有关规定：能正确使用各种信号，并具有一定应变能力。
7、装载机调车时只允许在井下三四岔门及专用错车硐室处调车，严禁在大巷内调车；行车时靠轨道侧行驶，严禁装载机轮子行驶到水沟盖板上。
8、装载机应安装灭火器及甲烷瓦斯断电仪，当瓦斯浓度超标时，迅速断电熄火。
9、装载机驾驶员要做好对装载机的日常保养和定期保养工作，保证车辆的正常行驶。
10、装载机驾驶员必须听从调度或机运事业部人员的指挥，不准擅自在非作业区域驾车行驶。
11、装载机驾驶员开车前必须鸣笛提醒周围人员，严禁在交接班期间行车，停车时必须停在安全位置、发动机停转后司机才可离开驾驶室座位，并现场交接钥匙。
12、装载机进入罐笼时司机先熄火下车，然后放下阻车器由副井底机运部把钩工，确认安全后方可入井及升井。
山东临工装载机的操作培训教材
服务培训室 7 2019/10/20
油位检查的步骤
一、启动前检查
① 拔出油尺，用布擦净。
② 将尺插回原处，再拔出。
③ 油面应介于油尺上H和L的标记之间。
④ 如果油面低于标记L，通过加油口加油。
服务培训室 24 2019/10/20
一、启动前检查
1、外围环境要求：
1）注意作业现场安全； 2）确保工作、换档操纵机构
在空位； 3）鸣响喇叭。
二、启动时要求
服务培训室 25 2019/10/20
2、启动方法：
起动位置
STA RT
二、启动时要求
运行位置
O N
停止位置
OF F
1）转动启动开关里的钥匙到START（启动）位置启动发动机。 2）发动机启动后，松开启动开关的钥匙，钥匙将自动回到ON（接通）位。 3）不要让启动电机连续转动15秒以上。 4）如果第一次启动失败，至少等两分钟才能再次启动。3次无法起动时 请停机检查，故障排除后方可再次启动。
服务培训室 36 2019/10/20
11、制动效果检查 标准：
在干燥平整的水泥路面上，以24km/h 的速度行使，制动距离不大于9m。
行车制动灵 活可靠
停车制动可靠
服务培训室 37 2019/10/20
三、启动后检查
12、灯光检查
三、启动后检查
服务培训室 38 2019/10/20
13、检查系统三漏
服务培训室 26 2019/10/20
三、启动后检查 1、发动机启动后机油压力指示灯是否熄灭
（灯亮时为低压报警，另外还有制动状态报警灯，充电指示灯等）
煤矿挖掘式装载机使用说明书
目录第一部分产品说明 (47)第二部分使用与操作 (55)第三部分维护保养 (61)第四部分安全守则 (70)第五部分常见故障与排除方法 (33)第六部分售后服务条例.................................................. 错误!未定义书签。
第七部分主要配件零件表 (42)附图1液压系统原理图 (44)附图2电气系统原理图 (46)附图3：总图 (48)A. 介绍—维护安全预防措施A.A 综合在设备维护期间，必须注意安全预防措施；最重要的是维护人员必须注意警告和预防标签，避免伤害到自己和其他人，以及设备；必须按照维护程序以确保安全操作。
警告在没有得到制造商和一个可靠的权威机构（其与制造商一样安全）的许可，对机器进行修改是违反安全的行为。
在维护期间，在说明书的恰当位置可以找到明确的预防说明。
当维护液压系统和大的机械部件时，大部分的预防措施是可以应用的。
当进行设备维护时，首先应该考虑你和其他人的安全。
总要知道部件的大概重量，不要试图在没有机械设备帮助的情况下搬运重物。
不要将重物放在不稳定的位置。
警告因为制造企业不能直接控制这部分的检查，安全领域应该由操作者本人负责。
A.B 液压系统的安全应该注意液压系统处在一个潜在高度危险的压力下。
在拆卸任何系统部件时，首先应该释放系统压力。
其次要避免杂质进入系统，否则会影响系统的正常工作。
A.C维护警告如果没有遵守以下的安全措施将导致机器损坏，个人受伤或死亡，这是不安全的。
遵守所有在机器和手册上的警告和注意。
只有清除了所有的障碍物和非工作人员后，才可以操作机器工作。
在调整、润滑或做其它维护工作时，机器必须按要求停放，并熄火。
在替换液压元件时，压力总应该先被释放。
确保所有的设备和附属装置安装在恰当的位置。
B．产品简介ZWY-120/55L型（LWLX-120型）煤矿用挖掘式装载机（履带式大坡度用）（俗名：扒碴机）主要用于修建铁路隧道、公路隧道、引水洞工程、矿山平巷、斜巷掘进及磷矿、铁矿、锰矿等矿石采掘装车。
ZLEFB型防爆装载机操作规程
ZL20EFB型防爆装载机操作规程一、一般规定1本操作规程适用于ZL20EFB型防爆装载机司机作业。
2、本操作规程适用于ZL20EFB型防爆装载机司机。
二、上岗条件1、装载机驾驶人员必须进行入井安全知识培训，考试合格，持有入井资格证，持有特种作业操作证。
非正式装载机驾驶员不得驾驶装载机，学习驾驶必须在地面空旷的地方，且有正式驾驶员随机指导。
三、安全规定1、装载机驾驶人员必须有高度的责任心和敬业精神，具有较强的安全意识，严格遵守“交通法规”、《煤矿安全规程》和《三盘区辅助运输管理办法》的相关规定。
2、装载机驾驶人员必须熟悉矿井辅助运输路线和井下避灾路线。
四、操作规程（一）启动前的检查：1. 柴油机机迪油面，要求在油标尺刻度线范围内。
2. 水散热器中冷却水应加满。
3. 废气处理系统、补水箱水量应加至规定位置。
4. 检查燃油箱油量。
5. 检查液压油箱油面，保持在上油位孔附近。
6. 打开储气筒放水阀排出水分后再拧紧。
7. 检查轮胎气压是否正常。
8. 按润滑表要求向各润滑点加注润滑脂。
9. 检查各部连接件有无松动。
10. 检查消防设备及甲烷报警器是否配置齐全、状态是否正常。
11. 检查各连接管有无断裂、松脱、漏夜现象，若有问题应及时解决。
12. 检查制动油管、制动器、波纹管是否漏液，若漏液应及时告诉维修人员。
13. 检查前后制动器静壳固定螺栓、半轴螺栓、轮胎螺母等是否松动，若有问题应及时告诉维修人员。
14. 检查风扇皮带是否张紧。
15. 检查各电器元件、装置是否完好、失爆，线路是否完好、破皮，有不完好或失爆现象必须进行处理。
（二）装载机的驾驶（1）启动1. 启动柴油机应在完成上述启动前的检查后，方可进行。
2. 将方向操纵手柄和液压操纵杆放在中间位置，手制动操纵杆放在制动位置。
3. 打开总电源开关和储气罐阀门，此时监控主机进行自检（大约30 秒），等自检完，监控主机发出启车提示声，提示司机进行启车。
4. 启车时，油门踏板必须踏下一半，旋动启动钥匙开关进行启动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZL30EFB型轮胎式防爆装载机执行标准：Q/***-2014MT990-2006使用说明书***有限公司二O一四年二月安全警告！1．驾驶人员应了解本防爆装载机的基本结构、性能、操作方法、技术保养等，且必须经过培训，持证上岗。
2．必须按本说明书使用、操作防爆装载机并严格遵守本说明书规定的“安全操作规程”。
3．防爆装载机必须定期检修，并经常检查，发现隐患应及时处理。
4．防爆装载机所配防爆部件不得随意更换。
5．当自动保护装置发出警报时，必须停车检查，故障排除前，不允许启动装载机。
6．驾驶人员必须携带有安全标志的便携式瓦斯报警仪，当其发出报警声时必须立即停机。
7．防爆装载机必须配备适宜的灭火器，灭火器应保持良好的在用状态。
8．驾驶人员应配备听力保护装置。
前言为了使用户对ZL30EFB型轮胎式防爆装载机（以下简称装载机）的使用、保养与维护等方面有详细的了解，特编辑本使用维护说明书。
本书简要介绍了ZL30EFB型装载机的主要技术参数、主要部件结构原理、使用、保养和维修等方面的要求，供驾驶人员和维修人员及有关技术管理人员阅读，以便正确的操作和维护，确保安全运行，并提高机器的工效和寿命。
在装载机使用前应详细阅读本说明书，如有疑问请立即向我们厂咨询。
我们殷切希望用户将使用中发现的问题及有关改进意见及时的反馈给我们，以便进一步提高产品质量，更好地为用户服务。
生产制造商：***有限公司地址：邮政编码：电话：传真：目录一、概述················································· (5)二、主要结构特征与工作原理····································· (5)（一）动力系统············································· (5)（二）车架及传动系统········································· (6)（三）制动系统············································· (6)（四）液压系统············································· (7)（五）电气系统············································· (7)三、技术特征 (8)（一）性能参数············································· (8)（二）柴油机 (8)（三）传动系统············································· (9)（四）制动系统············································· (9)（五）转向系统················································ (10)（六）工作装置液压系统·········································· (10)（七）电气系统及仪表··········································· (10)（八）加油容量················································ (10)（九）外形尺寸、重量··········································· (11)四、调试···················································· (11)五、装载机的使用、操作·········································· (12)（一）装载机的使用············································· (12)（二）安全操作规程············································· (14)（三）装载机的用油············································· (16)（四）润滑 (17)六、常见故障及排除方法·········································· (19)七、安全保护装置及处理·········································· (23)八、定期技术保养 (23)（一）每日技术保养············································· (24)（二）每周技术保养············································· (24)（三）每月技术保养············································· (24)（四）每季技术保养············································· (25)（五）每半年技术保养··········································· (25)（六）每年技术保养············································· (25)九、运输及存放················································ (25)十、开箱及检查················································ (26)十一、附表 (27)（一）主要配套件明细表·········································· (27)附图一、概述（一）ZL30EFB型轮胎式防爆装载机（以下简称装载机）是一种以矿用防爆柴油机（以下简称柴油机）为动力、液力机械传动、四轮驱动的煤矿井下无轨式运输装载机械，主要用于巷道坡度不大于25%的煤矿井下的装载、清煤、清渣和排矸等作业。
