铁氧体永磁材料
磁铁的材质及性能
磁铁的材质及性能一、磁铁的种类磁铁的种类很多，一般分为永磁和软磁两大类，我们所说的磁铁，一般都是指永磁磁铁，永磁磁铁又分二大分类：第一大类是：金属合金磁铁包括钕铁硼磁铁（Nd2Fe14B）、钐钴磁铁(SmCo)、铝镍钴磁铁（ALNiCO）第二大类是：铁氧体永磁材料（Ferrite）1、钕铁硼磁铁：它是目前发现商品化性能最高的磁铁，被人们称为磁王，拥有极高的磁性能，其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。
其本身的机械加工性能亦相当之好，工作温度最高可达200摄氏度。
而且其质地坚硬，性能稳定，有很好的性价比，故其应用极其广泛。
但因为其化学活性很强，所以必须对其表面凃层处理。
(如镀Zn,Ni,电泳、钝化等)。
2. 铁氧体磁铁：它主要原料包括BaFe12O19和SrFe12O19。
通过陶瓷工艺法制造而成，质地比较硬，属脆性材料，由于铁氧体磁铁有很好的耐温性、价格低廉、性能适中，已成为应用最为广泛的永磁体。
3. 铝镍钴磁铁：是由铝、镍、钴、铁和其它微量金属元素构成的一种合金。
铸造工艺可以加工生产成不同的尺寸和形状，可加工性很好。
铸造铝镍钴永磁有着最低可逆温度系数，工作温度可高达600摄氏度以上。
铝镍钴永磁产品广泛应用于各种仪器仪表和其他应用领域。
4、钐钴磁铁（SmCo）：依据成份的不同分为SmCo5和Sm2Co17。
由于其材料价格昂贵而使其发展受到限制。
钐钴（SmCo）作为稀土永磁铁，不但有着较高的磁能积（14-28MGOe）、可靠的矫顽力和良好的温度特性。
与钕铁硼磁铁相比，钐钴磁铁更适合工作在高温环境中。
二、磁铁使用注意事项下面是关于磁铁的使用注意事项，在使用磁铁产品之前请您务必先行阅读。
1．磁铁在使用过程中应确保工作场所洁净，以免铁屑等细小杂质吸附在磁铁表面影响产品的正常使用。
2．钕铁硼磁铁适宜存放在通风干燥的室内，酸性、碱性、有机溶剂、水中、高温潮湿的环境容易使磁体产生锈蚀，镀层脱落磁体粉化退磁。
铁氧体永磁和稀土永磁
铁氧体永磁和稀土永磁铁氧体永磁和稀土永磁是目前最为常见和广泛应用的两种永磁材料。
它们具有不同的物理和化学特性，适用于不同的应用领域。
下面将分别介绍铁氧体永磁和稀土永磁的特性、制备工艺、应用以及优缺点。
1. 铁氧体永磁铁氧体永磁材料是由铁、镁、铁氧体等元素组成的材料。
它具有以下特点：a) 矫顽力高：铁氧体永磁具有高的矫顽力（约为300-400千安/米），能够产生强磁场。
b) 热稳定性好：铁氧体永磁的居里温度高，可达到七百度以上，能够在高温环境下保持较高的磁性能。
c) 价格便宜：相对于稀土永磁材料，铁氧体永磁的价格较低，成本相对较低。
d) 抗腐蚀性能好：铁氧体永磁材料具有良好的抗腐蚀性能，可在一些恶劣环境下使用。
铁氧体永磁的制备工艺包括：熔铸法、粉末冶金法和溶胶-凝胶法等。
其中，粉末冶金法是最常用的制备方法，它通过将铁氧体微粉与粘结剂混合，经压制、烧结和磁化等工序制备成终产品。
铁氧体永磁广泛应用于电机、发电机、传感器、扬声器等领域。
例如，在电机领域，铁氧体永磁被用于制造小型电机、风力发电机组等；在电子领域，铁氧体永磁被用于制造磁头和磁带等。
铁氧体永磁的优点包括价格低廉、磁性能稳定和抗腐蚀性能好。
然而，铁氧体永磁的矫顽力相对较低，且易受磁场温度和震动影响，因此在某些特殊应用环境下会有一定的局限性。
2. 稀土永磁稀土永磁材料是由稀土元素和过渡金属组成的材料。
稀土永磁具有以下特点：a) 高矫顽力：稀土永磁具有非常高的矫顽力（可超过1500千安/米），能产生更强的磁场。
b) 示磁性能好：稀土永磁材料在外加磁场下，具有较高的剩余磁感应强度和高的磁导率。
c) 温度稳定性好：稀土永磁的居里温度较高（通常在300-600摄氏度之间），能在较高温度下保持较高的磁性能。
稀土永磁的制备工艺主要有：粉末冶金法、溶液法、热磁法等。
其中，粉末冶金法是最常用的制备稀土永磁的方法，它通过将稀土金属与过渡金属置于真空和惰性气氛下进行合金化处理，再经过磨碎和形成等工艺制备成终产品。
铁氧体永磁材料
铁氧体永磁材料铁氧体永磁材料是一类具有优良永磁性能的材料，广泛应用于电机、传感器、磁性材料等领域。
本文将介绍铁氧体永磁材料的基本特性、制备工艺、应用领域和发展趋势。
铁氧体永磁材料具有高矫顽力、高剩磁、高磁能积等优良磁性能，是目前应用最为广泛的永磁材料之一。
其主要成分为氧化铁和一种或多种稀土元素，如钡、镧、钕等。
这些稀土元素的加入可以显著改善铁氧体的磁性能，提高其矫顽力和磁能积，使其成为优秀的永磁材料。
铁氧体永磁材料的制备工艺主要包括粉末冶金法、溶胶-凝胶法和烧结法等。
其中，粉末冶金法是目前应用最为广泛的一种制备工艺，通过混合、压制和烧结等步骤，可以制备出具有良好磁性能的铁氧体永磁材料。
铁氧体永磁材料在电机、传感器、磁性材料等领域有着广泛的应用。
在电机领域，铁氧体永磁材料可以制成各种形状和规格的磁铁，用于直流电机、交流电机、步进电机等各种类型的电机中，具有体积小、重量轻、磁能积高等优点。
在传感器领域，铁氧体永磁材料可以制成磁传感器，用于测量磁场强度、位置、速度等参数，具有灵敏度高、稳定性好等特点。
在磁性材料领域，铁氧体永磁材料可以制成磁芯、磁条等材料，用于电磁感应、变压器、电磁波屏蔽等领域，具有磁导率高、磁滞损耗小等优势。
随着科学技术的不断进步，铁氧体永磁材料的研究和应用也在不断发展。
未来，随着新材料、新工艺的不断涌现，铁氧体永磁材料的磁性能、稳定性、可加工性等方面将得到进一步提升，其在电机、传感器、磁性材料等领域的应用将更加广泛。
总之，铁氧体永磁材料具有优良的磁性能和广泛的应用前景，是一类具有重要意义的功能材料。
通过不断的研究和开发，铁氧体永磁材料将在未来发挥更加重要的作用，推动电机、传感器、磁性材料等领域的发展。
铁氧体性能表及介绍
剩磁
矫顽力
内Br(Gs) bHc(kA/m) bHe(0e) iHc(kA/m) iHc(0e) (BH)max(Kj/m) (BH)max(MGOe)
Y10 200-235 2000-2350 125-160 1570-2010 210-280 2640-3520 6.5-9.5
Y35 400-420 4000-4200 160-190 2010-2380 165-195 2070-2450 30.0-33.5
3.8-4.2
Y30BH 380-400 3800-4000 230-275 2890-3460 235-290 2950-3650 27.0-32.5
3.4-4.1
Y33 410-430 4100-4300 220-250 2770-3140 225-255 2830-3210 31.5-35.0
4.0-4.4
一永磁铁氧体:
永磁铁氧体是以 SrO 或 BaO 及 Fe2O3 为原料,通过陶瓷工艺方法制 造而成,我司永磁铁氧体主要有 Y10T（等方性）、（异方性）Y20、 Y25、Y30、Y30BH、Y35 等 6 个牌号产品，产品铁氧体产品介绍
二产品性能：
铁氧体是应用最广泛的的一种永磁材料，以粉末冶金法制造，主要分 为钡料(Ba)和锶料(Sr)两种，并分为各向异性和各向同性两类，是不 易退磁不易腐蚀的一种永磁材料，最高工作温度可达 250 摄氏度， 较坚硬且脆，可用金刚石沙等工具切割加工，用合金刚加工之模具一 次成型。此类产品大量应用于永磁电机(Motor)和扬声器(Speaker)等 领域。
0.8-1.2
Y25 360-400 3600-4000 135-170 1700-2140 140-200 1760-2510 22.5-28.0
永磁铁氧体预烧料的加工工艺及方法
永磁铁氧体预烧料的加工工艺及方法永磁铁氧体（Permanent Magnet Ferrite）是一种常用的磁性材料，具有高磁感应强度、优良的耐腐蚀性和热稳定性等特性。
在制备永磁铁氧体磁体之前，需要首先制备永磁铁氧体预烧料，然后通过烧结等工艺将其转化为磁体材料。
原料选择与准备：永磁铁氧体预烧料的主要成分为铁氧体和结合剂。
铁氧体的主要成分有镍、锌、尤其是氧化铝和钡等。
结合剂可以选择有机物或无机物，如聚乙烯醇（PVA）、羟丙基甲基纤维素醚（HPMC）等。
这些原料需要根据成品永磁铁氧体的性能要求选择，并进行准备。
混合：将原料按照一定比例进行混合。
混合可以采用机械搅拌、称重、喷洒等方法。
通过混合可以保证各种成分得到均匀分布，确保后续工艺的顺利进行。
均化：将混合后的原料进行均化处理。
均化是为了消除原料中的团聚现象，使颗粒得到更好的分散状况。
常用的均化方法有机械研磨、超声波均化等。
湿法制粒：将均化后的原料与添加一定量的水或有机溶剂进行混合，形成可塑性较好的湿混合物。
然后通过制粒机等设备对湿混合物进行制粒。
制粒的目的是使混合物得到更好的成型性和流动性。
干燥：将制粒后的永磁铁氧体预烧料进行干燥，以去除水分或溶剂。
干燥的方法可以有自然干燥、烘箱干燥、真空干燥等。
干燥的温度和时间需要根据具体情况确定。
细粉磁性颗粒制备：将干燥后的永磁铁氧体预烧料粉末进行进一步处理，制备细粉磁性颗粒。
常用的制备方法有磁力分选、水力分选等。
此过程的主要目的是提高预烧料颗粒的磁性能和均匀性。
综上所述，永磁铁氧体预烧料的制备工艺包括原料选择与准备、混合、均化、湿法制粒、干燥、细粉磁性颗粒制备等环节。
这些工艺步骤的顺序和参数需要根据具体情况进行调整和优化，以确保永磁铁氧体预烧料的质量和性能。
同时，制备过程中需要严格控制工艺参数，确保原料的均匀分布和颗粒的一致性。
最终，制备出的永磁铁氧体预烧料可以通过烧结等工艺转化为磁体材料，用于生产各种永磁铁氧体磁体产品。
永磁电机 转子铁芯材料

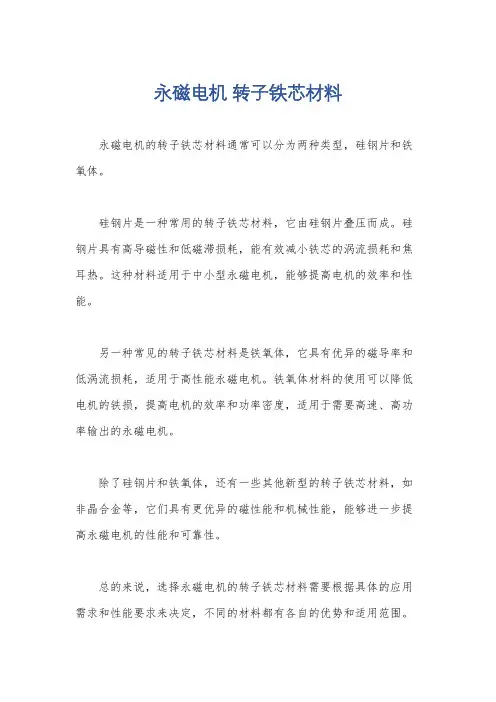

永磁电机转子铁芯材料
永磁电机的转子铁芯材料通常可以分为两种类型，硅钢片和铁氧体。
硅钢片是一种常用的转子铁芯材料，它由硅钢片叠压而成。
硅钢片具有高导磁性和低磁滞损耗，能有效减小铁芯的涡流损耗和焦耳热。
这种材料适用于中小型永磁电机，能够提高电机的效率和性能。
另一种常见的转子铁芯材料是铁氧体，它具有优异的磁导率和低涡流损耗，适用于高性能永磁电机。
铁氧体材料的使用可以降低电机的铁损，提高电机的效率和功率密度，适用于需要高速、高功率输出的永磁电机。
除了硅钢片和铁氧体，还有一些其他新型的转子铁芯材料，如非晶合金等，它们具有更优异的磁性能和机械性能，能够进一步提高永磁电机的性能和可靠性。
总的来说，选择永磁电机的转子铁芯材料需要根据具体的应用需求和性能要求来决定，不同的材料都有各自的优势和适用范围。
在实际应用中，需要综合考虑材料的磁性能、机械性能、成本等因素，选择最合适的转子铁芯材料，以确保永磁电机能够达到最佳的工作性能和效率。
2023年铁氧体永磁材料行业市场发展现状
2023年铁氧体永磁材料行业市场发展现状随着现代工业的发展和需求的增加，铁氧体永磁材料在电子、电力、机械、汽车、医疗等各个领域的市场需求不断增加。
铁氧体永磁材料以其优异的磁性能、化学稳定性、机械性能、加工性能、价格等优点赢得了广泛的应用。
铁氧体永磁材料行业市场现状主要表现为以下四个方面：一、国内市场规模增速快据国内多家市场研究机构数据显示，我国铁氧体永磁材料市场规模逐年增长。
以近年来的市场情况为例，2017年，国内铁氧体永磁材料市场规模达到了110亿元；2018年，市场规模达到了134亿元；2019年，我国铁氧体永磁材料市场规模已经达到了160亿元。
这一数据表明，铁氧体永磁材料行业市场在国内呈逐年增长的趋势。
二、化工领域崛起随着新材料、新能源、新技术等领域的不断发展，在铁氧体永磁材料行业的应用方面，化学类产品的应用越来越多。
如在磁性材料领域，氧化铁、氧化铁/钴成为高性能铁氧体粉末的主要原料；在电子领域中，BaTiO3、ZnO、TiO2、NiZn等产品的应用越来越广泛。
三、国际市场需求稳定增加除了国内市场需求逐年增加外，铁氧体永磁材料在欧美等发达国家的市场需求也呈现出逐年增加的趋势。
尤其是在新能源汽车的产业链上，铁氧体永磁材料的需求呈现爆发式增长。
在国际市场方面，中国的铁氧体永磁材料市场份额不断增加，成为全球铁氧体永磁材料市场的重要参与者。
四、行业进入新一轮整合期铁氧体永磁材料市场规模不断扩大，但市场竞争也日趋激烈。
行业中一些小型企业面临着巨大的生存压力，而规模较大的企业则面临着生产能力扩展、技术研发、贸易壁垒等方面的挑战。
在这种环境下，行业持续整合已成为发展的必然趋势。
行业整合将有助于提高行业集中度，减少市场竞争，推动行业进一步发展。
总体而言，铁氧体永磁材料行业市场呈现出快速发展的趋势。
行业内一些大型企业面临着扩张与技术研发的问题，而一些小型企业则存在生存压力，需要寻找更好的发展路径。
行业整合有助于推动行业向着更高层次迈进。
铁氧体永磁性材料及应用培训教材
四、永磁铁氧体及其应用简述
2.永磁铁氧体的主要技术参数
(1) 永磁铁氧体的退磁曲线图
G B
Br
A Bd
-H Hcj Hcb Hd O
图3 永磁铁氧体退磁曲线
四、永磁铁氧体及其应用简述
(2) 永磁铁氧体的主要技术参数 a. 剩余磁感应强度Br b. 矫顽力Hcb c. 内禀矫顽力Hcj d. 最大磁能积(BH)max e. 最大磁能对应的工作点Bd 、Hd.
3.永磁铁氧体的烧结体生产工艺设备、质控要 素等，如图4
说明： ①关于粘结永磁铁氧体制作工艺等另有教材。 ②关于如何提高永磁铁氧体烧结磁性能在IQC讲述。
四、永磁铁氧体及其应用简述
4.永磁铁氧体的应用
(1)吸附、广告、图书管理、教具等； (2)磁电机磁体、玩具电机、汽车及家用电器用电机 磁体等等； (3)微波器件及引波管，磁控管用磁体； (4)无源磁能源用磁体等等； (5)医疗、磁疗用磁体。
四、永磁铁氧体及其应用简述
6.永磁材料的应用中应注意的问题
(1)永磁材料的应用环境 永磁铁氧体的应用环境包括：温度、湿度、盐雾、辐射、冲 击等等，所以使用人员在设计时应充分考虑永磁材料在应用环境 中的失效，正确选用永磁材料。失效主要表现为：退磁、腐蚀、 性能变坏且不可恢复、不稳定等等。 (2)高温使用时，应选用工作温度高和温度系数小的材料，并尽 量设计靠近最大磁能积点。 (3)材料的磁性能的均匀性和一致性对器件的性能有很大的影响。 导致材料磁性能不均匀不一致的主要原因在有：成型磁场的均匀 性，磁粉的流动性、烧结温度的均匀性。加工公差及加工方向， 磁化磁场的均匀性等因素。 (4)选择内禀矫顽力大且矩形度好的永磁体 (5)使用前最好进行高于使用温度50℃的老化处理 (6)使用时充磁一定要充饱和。一般铁氧体永磁充饱和需要外加 磁场为800KA/m以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁氧体永磁材料
铁氧体是一种使用最广泛的永磁材料，具有高矫顽力、高磁导率、磁滞损耗小、磁性稳定等特点。
由于其独特的性能，被广泛应用于电机、传感器、磁记录等领域。
本文将介绍铁氧体的基本性质、制备方法以及应用领域。
铁氧体的基本性质是通过调整元素的掺杂和烧结工艺来获得的。
掺杂一般使用稀土元素以及过渡金属元素，这些元素可以改变晶体结构，增强材料的矫顽力和磁导率。
而烧结则是将粉末材料加热至高温，使其粒子紧密结合，提高磁性稳定性。
铁氧体具有高矫顽力，意味着需要较大的外加磁场才能改变其磁化方向。
高磁导率能够减小磁滞损耗，提高材料的磁性能。
磁性稳定性能决定了铁氧体的长期稳定性，可以在广泛的温度范围内保持稳定的磁性能。
实际制备铁氧体材料有多种方法，例如固相反应法、溶胶-凝
胶法和机械合金化法等。
固相反应法是最常用的制备方法之一，通过混合粉末、研磨、压制、烧结等工艺步骤来获得铁氧体材料。
溶胶-凝胶法则是通过化学反应来制备铁氧体材料，具有
高纯度和均匀分散性的优点。
机械合金化法是一种机械能与化学能相结合的制备方法，通过机械球磨来获得高纯度、细颗粒的铁氧体材料。
铁氧体材料在电机领域有着广泛的应用。
例如，它可以用于永磁电机的转子和定子。
通过适当选择铁氧体材料的组分和制备方法，可以获得高矫顽力和高磁导率的材料，从而提高电机的效率和性能。
铁氧体材料还广泛应用于传感器领域。
它可以用
于磁传感器、磁力计和霍尔传感器等设备，探测和测量磁场的大小和方向。
此外，铁氧体材料还用于磁记录领域，例如用于磁带、磁盘等存储媒介。
总之，铁氧体永磁材料具有高矫顽力、高磁导率、磁滞损耗小、磁性稳定等特点，广泛应用于电机、传感器和磁记录等领域。
通过调整掺杂元素和制备工艺，可以获得具有优良性能的铁氧体材料。
随着科技的发展，铁氧体材料将在更多的领域发挥重要作用，进一步推动人类社会的发展进步。
