电子管参数库讲解
EL电子管特性参数
EL电子管特性参数弗莱明管是一种早期的电子管，也是第一个用于放大和开关信号的设备。
它是在20世纪初由英国科学家约瑟夫·约翰·弗莱明发明的。
弗莱明管的特性参数主要包括放大系数、亥姆霍兹分析和非线性失真等。
首先是放大系数。
弗莱明管作为一种放大器被广泛应用，因此其放大系数是一个重要的特性参数。
放大系数通常用于衡量管子的放大能力。
它是输出信号与输入信号之比。
放大系数高的管子意味着输入信号在输出端产生更大的变化。
弗莱明管的放大系数通常是非常高的，这使得它成为一种很有用的放大器。
其次是亥姆霍兹分析。
亥姆霍兹分析是用于测量管子的电子流和沉积速率的方法。
它通过测量行进在管中的电子数量来估计亥姆霍兹深度（管内的电子流）。
这个参数是测量管子的电流产生能力并衡量其性能的重要指标之一其次是非线性失真。
由于弗莱明管是由阴极、阳极和控制极组成的，其输出信号往往与控制极电压的变化成正比。
然而，这种输出与输入信号之间的线性关系在一定程度上是不准确的。
当管子的非线性失真发生时，输出信号会因为输入信号的变化而发生非线性响应。
非线性失真可以通过设计和优化管子的结构以及使用适当的输入电压范围来减少。
此外，还有其他一些特性参数，比如最大电压、最大电流和工作频率等。
这些参数是限制管子工作范围的重要因素。
例如，如果管子的最大电压超过了其设计值，就可能会引起损坏或降低性能。
总之，弗莱明管的特性参数对于理解和优化其性能都是非常重要的。
通过对放大系数、亥姆霍兹分析、非线性失真以及其他参数的深入研究，我们可以更好地了解并应用弗莱明管在各种电子设备中的功能和优势。
6T51电子管参数
6T51电子管参数
6T51 型电子管是玻璃三极管，阳极冷却方式为自然冷却。
阳极最大耗散功率为800W 。
在频率不高于50MHz 时，输出功率可达2500W。
在工业高频加热设备中作振荡和无线电设备中作放大等用。
一、一般性能和机械性能：
质量:0.6kg 安装位置:垂直，阳极引出端向上冷却条件：自然冷却
注：在高阳极电压、高频条件下使用时,需要强制风冷,风向应通过管座从电子管底部自下而上。
二、电参数：
灯丝电压 6.3V 灯丝电流 32.5A 最大灯丝瞬时电流 48A 跨导 6.7mA/V 放大系数 48
极间电容：
阳极与栅极电容 6.5PF 阴极与栅极电容 12.1PF 阴极与阳极电容 0.21PF 三、极限值：
最高频率 50MHz 最大阳极直流电压 6KV 最大负的栅极直流电压 -800V 最大阳极耗散功率 800W 最大栅极耗散功率 90W 最大阳极直流电流 750mA
最大栅极直流电流 300mA
四、典型工作状态： C类射频功率放大
灯丝电压 6.3V 阳极直流电压 5KV 栅极直流偏压 -260V
激励电压峰值 530V 阳极直流电流 663mA 栅极直流电流 64mA
栅极偏压电阻 4042Ω阳极输出功率 2.6KW 阳极等效负载阻抗 3813Ω
阳极效率 79% 阳极耗散功率 665W
五、代换型号： FU-605。
电子管的主要参数介绍
电子管的主要参数介绍
电子管的主要参数有灯丝电压、灯丝电流、屏极电流、屏极内阻、屏极电压、帘栅极电压、极间电容、放大系数、电导、输出功率等。
（一）灯丝电压灯丝电压VF是指电子管灯丝的额定工作电压。
不同结构和规格的电子管，其灯丝电压也不相同。
通常，电子二极管的灯丝电压为1.2V或2.4V（双二极管），三极以上电子管的灯丝电压为6.3V、12.6V（复合管），部分直热式电子管、低内阻管、束射管等的灯丝电压还有2.5V、5V、6V、7.5V、10V、26.5V等多种规格。
（二）灯丝电流灯丝电流IF是指电子管灯丝的工作电流。
不同结构和规格的电子管，其灯丝电流也不同。
例如，同样是束射四极管，FU-7的灯丝电流为0.9mA，而FU-13的灯丝电流却为5A。
（三）屏极内阻rP屏极内阻是指在栅极电压VC不变时，屏极电压VA的变化量与其对应的屏极电流IA变化量的比值。
（四）放大系数μ放大系数是指在电子管阴极k的表面上，电栅极电压VG和屏极电压VA所形成的两个电场的有效值之比，或指在屏极电流Ia不变时，栅极电压VG的变化与其对应的屏极电压Va的变化的比值。
放大系数用来反映电子管的放大能力。
通常将放大系数值大于40的三极电子管称为高放大系数管，将放大系数低于40、高于104 三极电子管称为中放大系数管，将放大系数低于10的三极管称为低放大系数管。
（五）电导S电导是指屏极电压VA为定值时，栅极电压VG的变化量与因VG变化引起屏极电流Ia变化化的比值。
电导用来瓜电子管的栅极电压对屏极电流的控制能力。
（六）极间电容极间电容是指电子管各电极之间的分布电容。
电子管6n11参数资料
电子管6n11引脚图管脚识别代换资料6n11是在音响功放电路中常用的放大元件电子管,国产6N11正常屏压大致在90－130V之间，6N1/6N2/6N11的管脚接线一致.小九脚管（俗称“北京管”），详见下图中的详细参数和管脚资料。
1(6)屏极，2（7）栅极，3（8）阴极，45灯丝.<6n11参数>6N11代换资料:可以直代6DJ8，6922，E88CC，ECC88，7308等；电子管又叫真空管，美国人称为Tube，英国人称为Valve。
J.A.Fleming于1904年制造出第一只二极管Diode，从此以后整流器才开始应用在各行各业；De Forest Lee于1907年在二极管的基础上制作出了三极管Triode，从而使得放大器诞生了；之后衍生出的五级管Pentode和束射四极管Beam Tetrode，使电子管可以工作于更高的频率和输出更大的功率。
没有这些东西的发明也就没有现代如此发达的信息社会。
电子管6n11参数资料：说明：类型:旁热式阴极高频双三极管主要用途:低噪声高频电压放大（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=90V;阳极电流（Ia）=12～21.5mA;跨导（S）=9.5±15.7mA/V;放大系数（μ）=27±6;阴极电阻（Rk）=90Ω.(极间电容)输入电容（Cin）=3.4pF;输出电容（Cout）=1.8pF;过渡电容（Cag）=1.8pF.(极限运用数据)最大灯丝电压（Ufmax）=6.9V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=130V;最大灯丝与阴极间电压（Ufkmax）±150V; 最大阴极电流（Ikmax）=22mA;最大阳极耗散功率（Pamax）＝2Ｗ;最大栅极电阻（Rgmax）=1MΩ.。

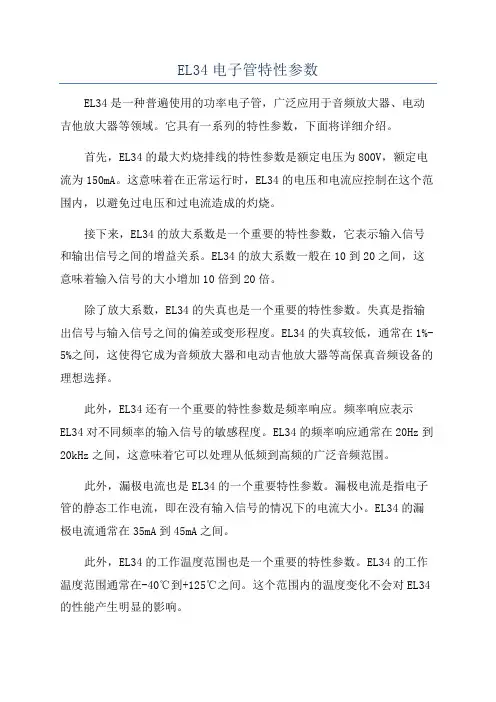

EL34电子管特性参数
EL34电子管特性参数EL34是一种普遍使用的功率电子管，广泛应用于音频放大器、电动吉他放大器等领域。
它具有一系列的特性参数，下面将详细介绍。
首先，EL34的最大灼烧排线的特性参数是额定电压为800V，额定电流为150mA。
这意味着在正常运行时，EL34的电压和电流应控制在这个范围内，以避免过电压和过电流造成的灼烧。
接下来，EL34的放大系数是一个重要的特性参数，它表示输入信号和输出信号之间的增益关系。
EL34的放大系数一般在10到20之间，这意味着输入信号的大小增加10倍到20倍。
除了放大系数，EL34的失真也是一个重要的特性参数。
失真是指输出信号与输入信号之间的偏差或变形程度。
EL34的失真较低，通常在1%-5%之间，这使得它成为音频放大器和电动吉他放大器等高保真音频设备的理想选择。
此外，EL34还有一个重要的特性参数是频率响应。
频率响应表示EL34对不同频率的输入信号的敏感程度。
EL34的频率响应通常在20Hz到20kHz之间，这意味着它可以处理从低频到高频的广泛音频范围。
此外，漏极电流也是EL34的一个重要特性参数。
漏极电流是指电子管的静态工作电流，即在没有输入信号的情况下的电流大小。
EL34的漏极电流通常在35mA到45mA之间。
此外，EL34的工作温度范围也是一个重要的特性参数。
EL34的工作温度范围通常在-40℃到+125℃之间。
这个范围内的温度变化不会对EL34的性能产生明显的影响。
另外，额定功率也是EL34的一个关键特性参数。
额定功率指的是电子管能够持续工作的功率。
EL34的额定功率通常为25瓦特。
此外，输出阻抗也是EL34的一个特性参数。
输出阻抗是指电子管的输出电阻大小，它会对电子管的匹配和连接产生影响。
EL34的输出阻抗通常在4欧到8欧之间。
最后，EL34的寿命也是一个重要的特性参数。
寿命指的是电子管的使用时间。
EL34的寿命通常在2000小时到5000小时之间，具体的寿命取决于使用条件和工作环境。

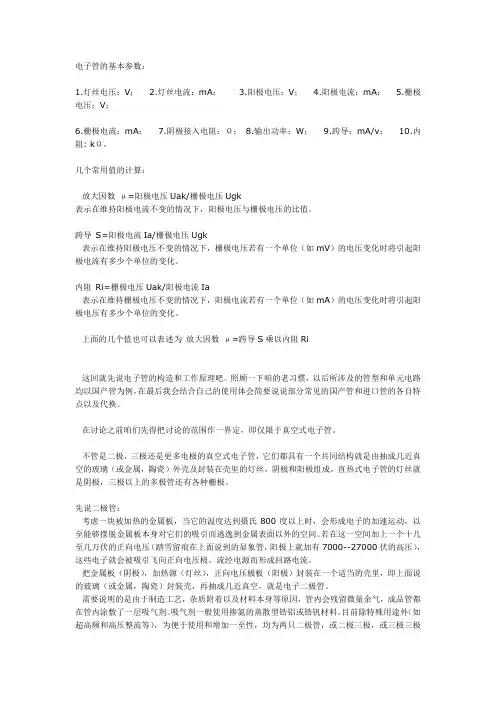

电子管的基本参数：
电子管的基本参数：1.灯丝电压：V；2.灯丝电流：mA；3.阳极电压：V；4.阳极电流：mA；5.栅极电压：V；6.栅极电流：mA；7.阴极接入电阻：Ω；8.输出功率：W；9.跨导：mA/v；10.内阻: kΩ。
几个常用值的计算：放大因数μ=阳极电压Uak/栅极电压Ugk表示在维持阳极电流不变的情况下，阳极电压与栅极电压的比值。
跨导S=阳极电流Ia/栅极电压Ugk表示在维持阳极电压不变的情况下，栅极电压若有一个单位（如mV）的电压变化时将引起阳极电流有多少个单位的变化。
内阻Ri=栅极电压Uak/阳极电流Ia表示在维持栅极电压不变的情况下，阳极电流若有一个单位（如mA）的电压变化时将引起阳极电压有多少个单位的变化。
上面的几个值也可以表述为放大因数μ=跨导S乘以内阻Ri这回就先说电子管的构造和工作原理吧。
照顾一下咱的老习惯，以后所涉及的管型和单元电路均以国产管为例，在最后我会结合自己的使用体会简要说说部分常见的国产管和进口管的各自特点以及代换。
在讨论之前咱们先得把讨论的范围作一界定，即仅限于真空式电子管。
不管是二极，三极还是更多电极的真空式电子管，它们都具有一个共同结构就是由抽成几近真空的玻璃（或金属，陶瓷）外壳及封装在壳里的灯丝，阴极和阳极组成。
直热式电子管的灯丝就是阴极，三极以上的多极管还有各种栅极。
先说二极管：考虑一块被加热的金属板，当它的温度达到摄氏800度以上时，会形成电子的加速运动，以至能够摆脱金属板本身对它们的吸引而逃逸到金属表面以外的空间。
若在这一空间加上一个十几至几万伏的正向电压（踏雪留痕在上面说到的显象管，阳极上就加有7000--27000伏的高压），这些电子就会被吸引飞向正向电压极，流经电源而形成回路电流。
把金属板（阴极），加热源（灯丝），正向电压极板（阳极）封装在一个适当的壳里，即上面说的玻璃（或金属，陶瓷）封装壳，再抽成几近真空，就是电子二极管。
需要说明的是由于制造工艺，杂质附着以及材料本身等原因，管内会残留微量余气，成品管都在管内涂敷了一层吸气剂。
电子管参数——精选推荐
灯丝电压(Uf)=6.3V;灯丝电流(If)=0.3±0.025A;阳极电压（Ua）=250V;阳极电流（Ia）=3±1mA;第一栅极电压（Ug1）-3V;第二栅极电压（Ug2）=100V;第二栅极电流（Ig2）=0.8±0.4mA;第三栅极电压（Ug3）=0V;跨导（S）=1.65±0.35mA/V.(极间电容)输入电容（Cin）=7±1.1pF;输出电容（Cout）=7±1.8pF;过渡电容（Cag）≤0.007pF.(极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=330;(05月04日) [查看全文]6J8灯丝电压(Uf)=6.3V;灯丝电流(If)=0.2A;阳极电压（Ua）=250V;阳极电流（Ia）=3mA;第一栅极电压（Ug1）-2±1.1V;第二栅极电压（Ug2）=140V;第二栅极电流（Ig2）0.55±0.15mA;第三栅极电压（Ug3）=0V;跨导（S）=1.6～2.053mA/V.(极间电容)输入电容（Cin）=4±1pF;输出电容（Cout）=5.5±1.5pF;过渡电容（Cag）≤0.05pF;第一栅极与灯丝间电容（Cg1f）≤0.0035pF. (极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V(05月04日) [查看全文]6J5灯丝电压(Uf)=6.3V;灯丝电流(If)=0.45A;阳极电压（Ua）=300V;阳极电流（Ia）=10±4mA;第一栅极电压（Ug1）-2V;第二栅极电压（Ug2）=150V;第二栅极电流（Ig2）≤3.5mA;内阻（Ri）=350kΩ;跨导（S）=9±3mA/V.(极间电容)输入电容（Cin）=8.5pF;输出电容（Cout）=2.2pF;过渡电容（Cag）≤0.03pF.(极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大第二栅极电压（Ug2maxp）=1 (05月04日) [查看全文]6J4P灯丝电压(Uf)=6.3V;灯丝电流(If)=0.45±0.035A;阳极电压（Ua）=300V;阳极电流（Ia）=10.25±2.25mA;第二栅极电压（Ug2）=150V;第二栅极电流（Ig2）=2.5±1mA;阴极电阻（Rk）=160Ω;跨导（S）=9±2mA/V.(极间电容)输入电容（Cin）=11±2.2pF;输出电容（Cout）=6±1.5pF;过渡电容（Cag）≤0.015pF.(极限运用数据)最大灯丝电压（Ufmax）=6.9V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=330V;最大第二栅极电压（Ug2max(05月04日) [查看全文]3C33灯丝电压（Uf）=12.6V;灯丝电流（If）=1.125A;放大系数（μ）=11.(极间电容)输入电容（Cin）=5pF;输出电容（Cout）=4pF;过渡电容（Cag）=8.5pF.(极限数据)最大阳极电压（Uamax）=2000V; 最大阳极电流（Iamax）=120mA; 最大栅极电压（Ugmax）-200V;最大灯丝与阴极间电压（Uf-kmax）±100V;最大阳极耗散功率（Pamax）=15W.(05月04日) [查看全文]3C5灯丝电压（Uf）=2.8V;灯丝电流（If）=0.05A;第一栅极电压（Ug1）-9V;跨导（S）=1.7mA/V.(应用数据)（A类单端放大）阳极电压（Ua）=90V;阳极电流（Ia）=6mA;第一栅极驱动信号电压（Ug1rms）=7V;第二栅极电压（Ug2）=90V;第二栅极电流（Ig2）=1.4mA;阳极负载阻抗（ZL）=8kΩ;输出功率（Po）=0.24W.(05月04日) [查看全文]3B5灯丝电压（Uf）=2.8V;灯丝电流（If）=0.05A;跨导（S）=1.5mA/V;内阻（Ri）=0.1MΩ.(应用数据)（A类单端放大）阳极电压（Ua）=67.5V;阳极电流（Ia）=6.7mA;第一栅极驱动信号电压（Ug1rms）=5.2V;第二栅极电压（Ug2）=67.5V;第二栅极电流（Ig2）=0.5mA;阳极负载阻抗（ZL）=5kΩ;输出功率（Po）=0.18W.(05月04日) [查看全文]6N7P（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.8±0.06A;阳极电压（Ua）=300V;栅极电压（Ug）=-6V;阳极电流（Ia）=7±2mA;跨导（S）=3.2±0.5mA/V;内阻（Ri）=9.3～13.5kΩ;放大系数（μ）=35±5;输出功率①（Po）≥4.2W.注:①Ug=-5V,Ug=35V(有效值），Rg=500Ω,Ra=2.5kΩ时. (极限运用数据)最大灯丝电压（Ufmax）=6.9V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±200V;最大阴极电流（(05月04日) [查看全文]6N6（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.75A;阳极电压（Ua）=120V;栅极电压（Ug）=-2V;阳极电流（Ia）=30±10mA;跨导（S）=11±3.2mA/V;放大系数（μ）=20±4.(极间电容)输入电容（Cin）=4.4pF;第一只三极管输出电容（Cout1）=1.9pF;第二只三极管输出电容（Cout2）=2.05pF;过渡电容（Cag）≤3.7pF;两只三极管阳极间电容（Cala2）≤0.12pF灯丝与阴极间电容(Cfk)≤9pF. (极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.(05月04日) [查看全文]6N5P（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=2.5±0.25A;阳极电压（Ua）=90V;栅极电压（Ug）=-30V;阳极电流（Ia）=60±35mA;跨导（S）=4.45±1.35mA/V;内阻(Ri)=450±150Ω.(极限运用数据)最大灯丝电压（Ufmax）=6.9V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=250V;最大阳极电流(Iamax)=125mA;最大灯丝与阴极间电压（Ufkmax）=300V;最大阳极耗散功率（Pamax）＝13Ｗ;最大栅极(05月04日) [查看全文]6N4（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.325A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3mA;跨导（S）=2.1mA/V;放大系数（μ）=97.5;灯丝与阴极间电压（Ufk）±100.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF; 第二只三极管输出电容（Cout2）=2.8pF; 过渡电容（Cag）≤0.8pF;两只三极管阳极间电容（Cala2）≤0.3pF. (极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=(05月04日) [查看全文]6N3（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.35A;阳极电压（Ua）=150V;栅极电压（Ug）=-2V;阳极电流（Ia）=8.5±3.5mA;跨导（S）=4.1～7.8mA/V;放大系数（μ）=35.(极间电容)输入电容（Cin）=2.6pF;输出电容（Cout）=1.45pF;过渡电容（Cag）≤1.3pF;两只三极管阳极间电容（Cala2）≤0.15. (极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V (05月04日) [查看全文]6AD6灯丝电压（Uf）=6.3V;灯丝电流（If）=0.15A;栅极电压（Ug）=0V～-50V;(应用数据)荧光屏电压（UL）=150V;荧光屏电流（IL）=3mA;阳极负载电阻（Ra）=500kΩ.(05月04日) [查看全文]6AD5灯丝电压（Uf）=6.3V;灯丝电流（If）=0.3A;阳极电流（Ia）=0.9mA;栅极电压(Ug)=-2V;跨导（S）=1.5mA/V;内阻（Ri）=66kΩ.(应用数据)阳极供电电压（Ua）=250V;阳极负载电阻（Ra）=0.25MΩ; 栅极负载电阻(Rg)=1MΩ;电压增益(K)=60.(05月04日) [查看全文]6AC7灯丝电压（Uf）=6.3V;灯丝电流（If）=0.45A;第一栅极电压（Ug1）=-2V;跨导（S）=9mA/V;内阻（Ri）=0.75MΩ.(应用数据)阳极电压（Ua）=300V;阳极电流（Ia）=10mA;第二栅极电压（Ug2）=150V; 第二栅极电流（Ig2）=2.5mA。
常用国产电子管参数
常用国产电子管参数国产电子管是中国自主研发和生产的一种电子元件，广泛应用于通信、广播、电视、军工等领域。
下面是一些常用的国产电子管参数介绍：1.电压参数：-额定电压（最大电压）：电子管可以工作的最大电压值。
常见的电压等级有250V、350V、500V等。
-灼热电压（加热电压）：电子管加热所需的电压值。
一般为6.3V、12.6V等。
-屏蔽电压（最大屏蔽电压）：电子管屏蔽网和阴极之间的电压差。
常见的屏蔽电压有300V、500V等。
2.电流参数：-静态电流（零偏电流）：在没有输入信号的情况下，电子管的工作电流。
通常以毫安（mA）为单位。
-额定电流（最大电流）：电子管最大允许通过的电流值。
常见的额定电流有30mA、50mA等。
-电子管功率：电子管可以耗散的最大功率。
一般以瓦特（W）为单位。
3.等效参数：-亥-米勒电容（输出电容）：电子管的输出端和输入端之间的电容。
常见的亥-米勒电容有几十皮法（pF）至几百皮法（pF）不等。
-亥-毫电容（输入电容）：电子管的输入端和屏蔽端之间的电容。
常见的亥-毫电容有几十皮法（pF）至几百皮法（pF）不等。
4.管脚布局：-阳极：电子管输出信号的正极。
-阴极：电子管发射电子的地极。
-网格：控制电子管电流的栅极。
-屏蔽网：用于隔离屏蔽电压的网状极。
5.工作频率：-低频电子管：在几赫兹至几百千赫兹范围内工作，主要用于音频放大。
-高频电子管：在几百千赫兹至几千兆赫范围内工作，主要用于射频放大。
6.特殊型号电子管：-换频管（变频管）：用于无线电通信接收机和发射机的中频放大和混频器。
-功放管（音频功率放大管）：用于音响设备和放大器等场合。
总结：国产电子管在电压、电流、等效参数等方面有着不同的规格和型号，可以满足不同应用领域的需求。
了解这些常用的参数对于正确选择和使用国产电子管具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2P19B 2P31 C41 B8 1B7 1B5 1B3电子管参数库2P19B灯丝电压(Uf)=2.2V;灯丝电流(If)=0.1A;阳极电压(Ua)=120V;阳极电流(Ia)=7.6±2.2mA;第一栅极电压(Ug1)=﹣5V; 第二栅极电压(Ug2)=90V;第二栅极电流(Ig2)≤3.5mA;第三栅极电压(Ug3)=0V;跨导(S)≥1.7mA/V.(极间电容)输入电容(Cin)≤4.5pF;输出电容(Cout)≤7pF;过渡电容(Cag)≤0.03pF;阳极与阴极间电容(Cak)≤0.05pF.(极限运用数据)最大灯丝电压(Ufmax)=2.5V; 最小灯丝电压(Ufmin)=1.8V; 最大阳极电压(Uamax)(05月06日) [查看全文]2P3灯丝电压(Uf)=1.4/2.8V;灯丝电流(If)=0.2/0.1A;阳极电压(Ua)=135V;阳极电流(Ia)=16±4mA;第一栅极电压(Ug1)=﹣7.5V; 第二栅极电压(Ug2)=90V;第二栅极电流(Ig2)≤3.1mA;输出功率(PO)≥0.15W;非线性失真度系数(THD)≤10%.(极间电容)输入电容(Cin)=4.8pF;输出电容(Cout)=4.2pF;过渡电容(Cag)≤0.34pF.(极限运用数据)最大灯丝电压(Ufmax)=1.54/3.08V;最小灯丝电压(Ufmin)=1.26/2.52V;最大阳极电压(Uamax)(05月06日) [查看全文]1C4灯丝电压（Uf）=2V;灯丝电流（If）=0.2A;第一栅极电压（Ug1）=0V;跨导（S）=1mA/V;内阻（Ri）=1MΩ.(应用数据)阳极电压（Ua）=180V;阳极电流（Ia）=2.5A;第二栅极电压（Ug2）=67.5V;第二栅极电流（Ig2）=0.8mA.(051B8月06日) [查看全文]灯丝电压（Uf）=1.4V;灯丝电流（If）=0.1A.（三极管部分）阳极电流（Ia）=0.15mA;栅极电压（Ug1）=0V;跨导（S）=0.3mA/V;内阻（Ri）=14kΩ.（五极管部分）阳极电流（Ia）=6.3mA;第一栅极电压（Ug1）-6V;跨导（S）=1.15mA/V;内阻（Ri）=0.25MΩ.（应用数据A）（三极管，低频电压放大）阳极供电电压（Uaa）=90V;阳极负载电阻（Ra）=250kΩ;栅极负载电阻（Rg）=1MΩ;电脑增益（K）=30.应用数据B（五极管，A类单端放大）阳极电压（Ua）=90V;阳极电流（Ia）=6.3mA;第一栅极驱动信号电压（Ug1rms）=6V;(05月06日) [查看全文]1B7灯丝电压（Uf）=1.4V;灯丝电流（If）=0.1A;第一栅极电压（Ug1）=0～-15V;变频跨导（Sc）=0.35mA/V;内阻（Ri）=0.35MΩ.(应用数据)阳极电压（Ua）=90V;阳极电流（Ia）=1.5A;第二栅极电压（Ug2）=90V;第二栅极电流（Ig2）=1.6mA;第三五栅极电压（Ug3g5）=45V;第三五栅极电流（Ig3g5）=1.3mA.(05月06日) [查看全文]1B5灯丝电压（Uf）=2V;灯丝电流（If）=0.06A;阳极电流（Ia）=0.8mA;栅极电压（Ug）=-3V;跨导（S）=0.575mA/V;内阻（Ri）=35kΩ.(应用数据)（低频电压放大）阳极供电电压（Uaa）=135V;阳极电阻（Ra）=200kΩ;栅极电阻（Rg）=1MΩ;电脑增益（K）=15.(05月06日) [查看全文]1B3灯丝电压（Uf）=1.25V;灯丝电流（If）=0.2A.(应用数据)最大阳极脉冲电压（Uamax）=14kV;平均整流电流（Icp）=2mA. (05月06日) [查看全文]1AD5灯丝电压（Uf）=1.25V;灯丝电流（If）=0.04A;第一栅极电压（Ug1）=0V; 跨导（S）=0.735mA/V;内阻（Ri）=0.7MΩ.(应用数据)阳极电压（Ua）=67.5V;阳极电流（Ia）=1.85A;第二栅极电压（Ug2）=67.5V; 第二栅极电流（Ig2）=0.76mA.(05月06日) [查看全文]1AC5灯丝电压（Uf）=1.25V;灯丝电流（If）=0.04A;第一栅极电压（Ug1）-4.5V; 跨导（S）=0.75mA/V;内阻（Ri）=0.15MΩ.(应用数据)（A类单端放大）阳极电压（Ua）=67.5V;阳极电流（Ia）=2mA;第一栅极驱动信号电压（Ug1rms）=4.5V;第二栅极电压（Ug2）=67.5V; 第二栅极电流（Ig2）=0.4mA; 阳极负载阻抗（ZL）=25kΩ;输出功率（Po）=0.05W. (05月06日) [查看全文]2P2灯丝电压(Uf)=1.2/2.4V;灯丝电流(If)=0.06/0.03A; 阳极电压(Ua)=60V;阳极电流(Ia)=3.5±1.2mA;第一栅极电压(Ug1)=﹣3.5V; 第二栅极电压(Ug2)=60V;第二栅极电流(Ig2)≤1.2mA;跨导(S)≥0.9mA/V;输出功率(PO)=50mW; 非线性失真度系数(THD)≤10%.(极间电容)输入电容(Cin)=3.7pF;输出电容(Cout)=3.8pF;过渡电容(Cag)=0.4pF.(极限运用数据)最大灯丝电压(Ufmax)=1.4V/2.8V;最小灯丝电压(Ufmin)=0.9/1.8V;(05月06日) [查看全文]2J27S灯丝电压(Uf)=2.2V;灯丝电流(If)=0.057A;阳极电压(Ua)=120V;阳极电流(Ia)=1.9±0.6mA;第一栅极电压(Ug1)=0V;第二栅极电压(Ug2)=45V;第二栅极电流(Ig2)≤0.5mA;第三栅极电压(Ug3)=0V;跨导(S)=1.25±0.25mA/V;内阻(Ri)≥0.7MΩ.(极间电容)输入电容(Cin)≤5.3pF;输出电容(Cout)≤4.9pF;阳极与阴极间电容(Cak)≤0.01pF.(极限运用数据)最大灯丝电压(Ufmax)=2.4V;最小灯丝电压(Ufmin)=2.0V;最大阳极电压(U(05月06日) [查看全文]2J14B灯丝电压(Uf)=2.2V;灯丝电流(If)=0.06A;阳极电压(Ua)=90V;阳极电流(Ia)=1.9±0.6mA;第一栅极电压(Ug1)=0V;第二栅极电压(Ug2)=45V;第二栅极电流(Ig2)≤0.8mA;第三栅极电压(Ug3)=0V;跨导(S)=1.25±0.25mA/V.(极间电容)输入电容(Cin)≤4.5pF;输出电容(Cout)≤6.0pF;过渡电容(Cag)≤0.015pF;阳极与阴极间电容(Cak)≤0.03pF.(极限运用数据)最大灯丝电压(Ufmax)=2.5V;最小灯丝电压(Ufmin)=1.8V;最大阳极电(05月06日) [查看全文]2D1P灯丝电压(Uf)=2.3V;灯丝电流(If)=0.2±0.05A;阳极电压(Ua)=5V;阳极电流(Ia)≥1.6mA.(极间电容)阳极与阴极间电容(Cak)=0.1~0.4pF.(极限运用数据)最大灯丝电压(Ufmax)=2.4V;最小灯丝电压(Ufmin)=2.2V;最大整流电流(Ikmax)=0.1mA;最大反向电压峰值(Upmax)=100V;最大阳极耗散功率(Pamax)=0.01W;最大阴极和灯丝间电压(Ufkm ax)=±25V;最高工作频率(fmax)=3GHz. (05月06日) [查看全文]1Z11灯丝电压(Uf)=1.2V;灯丝电流(If)=0.2A;阳极电压(Ua)=100V;阳极电流(Ia)≥4mA.(极间电容)阳极与阴极间电容(Cak)=1pF.(极限运用数据)最大灯丝电压(Ufmax)=1.32V;最小灯丝电压(Ufmin)=1.08V;最大整流电流(Ikmax)=300μA;最大反向电压峰值(Upmax)=20kV;最小行扫描频率(fmin)=12kHz.(05月06日) [查看全文]1Z7B灯丝电压(Uf)=1.25V;灯丝电流(If)=0.2±0.04A;阳极反向电压峰值(Up)≥30kV;阴极放射电流①(Ia)≥4mA;注:①Ua=100V时.(极间电容)阳极与阴极间电容(Cak)=1.2±0.5pF.(极限运用数据)最大灯丝电压(Ufmax)=1.4V; 最小灯丝电压(Ufmin)=1.1V; 最大反向电压峰值(Upmax)=30kV;最大整流电流(Ikmax)=2mA; 最大脉冲频率(fmax)=300kHz. 电子管参数库1Z0B灯丝电压(Uf)=0.7V;灯丝电流(If)=0.2A;阳极交流电压(Ua~)=100V;阳极电流(Ia)≥2mA;行扫描频率(fH)≥16kHz.(极限运用数据)最大灯丝电压(Ufmax)=0.77V;最小灯丝电压(Ufmin)=0.63V;最大反向电压峰值(Upmax)=8kV;最大整流电流(Ikmax)=3mA;最大阳极耗散功率(Pamax)=0.6W.(05月06日) [查看全文]1Z1灯丝电压(Uf)=1.4V;灯丝电流(If)=0.5±0.055A;阳极电压(Ua)=100V;阳极电流(Ia)≥8mA.(极间电容)阳极与阴极间电容(Cak)=1.55pF.(极限运用数据)最大灯丝电压(Ufmax)=1.54V;最小灯丝电压(Ufmin)=1.26V;最大整流电流(Ikmax)=0.5mA;最大反向电压峰值①(Upmax)=22kV;最大滤波电容(Cmax)=2000pF.注:①最大占空比=22%,最大脉宽=18μs时.(05月06日) [查看全文]1K2灯丝电压(Uf)=1.2V;灯丝电流(If)=0.03A;阳极电压(Ua)=60V;阳极电流(Ia)=1.35±0.5mA;第一栅极电压(Ug1)=0V;第二栅极电压(Ug2)=45V;第二栅极电流(Ig2)=0.35+0.15mA;跨导(S)=0.25~0.7mA;内阻(Ri)=1.5MΩ.(极间电容)输入电容(Cin)=3pF;输出电容(Cout)=4.9pF;过渡电容(Cag)≤0.01pF.(极限运用数据)最大灯丝电压(Ufmax)=1.4V;最小灯丝电压(Ufmin)=0.9V;最大阳极电压(Uamax)=90V;最大第二栅极电压((05月06日) [查看全文]1B2灯丝电压(Uf)=1.2V;灯丝电流(If)=0.03A;阳极电压(Ua)=60V;阳极电流(Ia)=0.9±0.4mA;第一栅极电压(Ug1)=0V;第二栅极电压(Ug2)=45V;第二栅极电流(Ig2)≤0.35mA;跨导(S)=0.2~0.55mA;内阻(Ri)=1MΩ.(极间电容)输入电容(Cin)=1.85pF;输出电容(Cout)=2.1pF;过渡电容(Cag)=0.27pF.(极限运用数据)最大灯丝电压(Ufmax)=1.4V;最小灯丝电压(Ufmin)=0.9V;最大阳极电压(Uamax)=90V; 最大第二栅极电压(Ug2ma (05月06日) [查看全文]1A2灯丝电压(Uf)=1.2V;灯丝电流(If)=0.03A;阳极电压(Ua)=60V;第二四栅极电压(Ug2g4)=45V;第三栅极电压(Ug3)=0V;第一栅极电压(Ug1)=0V;阳极电流(Ia)=0.7±0.3mA;第二四栅极电流(Ig2g4)=1.1±0.5mA;第一栅极电流(Ig1)=130±35μA;变频跨导(Sc)≥0.17mA/V;振荡跨导≥0.65mA/V;第一栅极电阻(Rg1)=51kΩ. (极间电容)输入电容(Cin)=5.1pF;输出电容(Cout)=6.3pF;过渡电容(Cag)≤0.6pF.(极限运用数据)最大灯丝电压(05月06日) [查看全文]1AB5灯丝电压（Uf）=1.2V;灯丝电流（If）=0.05A;第一栅极电压（Ug1）=0V; 跨导（S）=1.1mA/V;内阻（Ri）=275kΩ.(应用数据)阳极电压（Ua）=90V;阳极电流（Ia）=3.5A;第二栅极电压（Ug2）=90V. (05月06日) [查看全文]1A7灯丝电压（Uf）=1.4V;灯丝电流（If）=0.05A;第一栅极电压（Ug1）0～-3V; 变频跨导（Sc）=0.25mA/V; 内阻（Ri）=0.6MΩ.(应用数据)阳极电压（Ua）=90V;阳极电流（Ia）=0.55A;第二栅极电压（Ug2）=90V;第二栅极电流（Ig2）=1.2mA;第三五栅极电压（Ug3g5）=45V;第三五栅极电流（Ig3g5）=0.6mA.(05月06日) [查看全文]1A6灯丝电压（Uf）=2V;灯丝电流（If）=0.06A;第一栅极电压（Ug1）-3～-22V;变频跨导（Sc）=0.25mA/V;内阻（Ri）=0.5MΩ.(应用数据)阳极电压（Ua）=180V;阳极电流（Ia）=1.3A;第二栅极电压（Ug2）=130V;第二栅极电流（Ig2）=2.3mA;第三五栅极电压（Ug3g5）=67.5V;第三五栅极电流（Ig3g5）=2.4mA.(05月06日) [查看全文]1A5灯丝电压（Uf）=1.4V;灯丝电流（If）=0.05A;第一栅极电压（Ug1）-4.5V;跨导（S）=0.85mA/V;内阻（Ri）=0.3MΩ.(应用数据)（A类单端放大）阳极电压（Ua）=90V;阳极电流（Ia）=4mA;第一栅极驱动信号电压（Ug1rms）=3.7V;第二栅极电压（Ug2）=90V;第二栅极电流（Ig2）=0.8mA;阳极负载阻抗（ZL）=25kΩ;输出功率（Po）=0.11W.(05月06日) [查看全文]1A4灯丝电压（Uf）=2V;灯丝电流（If）=0.06A;第一栅极电压（Ug1）-3～15V;跨导（S）=0.75mA/V;内阻（Ri）=1MΩ.(应用数据)阳极电压（Ua）=180V;阳极电流（Ia）=2.3A;第二栅极电压（Ug2）=67.5V;第二栅极电流（Ig2）=0.8mA.(05月06日) [查看全文]5Z3P灯丝电压(Uf)=5V;灯丝电流(If)=3±0.3A;平均整流电流(Icp)≥230mA;变压器次级线圈交流电压有效值(Urms)=2x500V;滤波电容(C)=4μF.(极限运用数据)最大灯丝电压(Ufmax)=5.5V;最小灯丝电压(Ufmin)=4.5V;最大整流电流(Ikmax)=250mA;最大反向电压峰值(Upmax)=1550V.(05月06日) [查看全文]5Z2P灯丝电压(Uf)=5V;灯丝电流(If)=2±0.2A;平均整流电流(Icp)=125mA;变压器次级线圈交流电压有效值(Urms)=2x400V;滤波电容(C)=4μF.(极限运用数据)最大灯丝电压(Ufmax)=5.5V; 最小灯丝电压(Ufmin)=4.5V; 最大整流电流(Ikmax)=125mA;最大反向电压峰值(Upmax)=1.4kV.(05月06日) [查看全文]1G4灯丝电压（Uf）=1.4V;灯丝电流（If）=0.05A;阳极电流（Ia）=3mA;栅极电压（Ug）=-6V;跨导（S）=0.825mA/V;内阻（Ri）=10.7kΩ.(应用数据)阳极供电电压（Uaa）=90V; 阳极负载电阻（Ra）=0.1MΩ;栅极负载电阻（Rg）=1MΩ;电脑增益（K）=7.(05月06日) [查看全文]1F7灯丝电压（Uf）=2V;灯丝电流（If）=0.06A;第一栅极电压（Ug1）=-1.5～-12V;跨导（S）=0.65mA/V;内阻（Ri）=1MΩ.（应用数据A）（高中频电压放大）阳极电压（Ua）=180V;阳极电流（Ia）=2.2mA;第二栅极电压（Ug2）=67.5V; 第二栅极电流（Ig2）=0.7mA; （应用数据B）（低频电压放大）阳极供电电压（Uaa）=135V;阳极电流（Ia）=0.42mA;阳极负载电阻（Ra）=0.25MΩ;第一栅极负载电阻（Rg1）=1MΩ;电脑增益（K）=36.(05月06日) [查看全文]1F6 灯丝电压（Uf）=2V;灯丝电流（If）=0.06A;第一栅极电压（Ug1）=-1.5～-12V;跨导（S）=0.65mA/V;内阻（Ri）=1MΩ.（应用数据A）（高中频电压放大）阳极电压（Ua）=180V;阳极电流（Ia）=2.2mA;第二栅极电压（Ug2）=67.5V;第二栅极电流（Ig2）=0.7mA;（应用数据B）（低频电压放大）阳极供电电压（Uaa）=135V;阳极电流（Ia）=0.45mA;阳极负载电阻（Ra）=0.25MΩ;第一栅极负载电阻（Rg1）=1MΩ;第二栅极负载电阻（Rg2）=0.8MΩ;电脑增益（K）=36.电子管参数库1F5灯丝电压（Uf）=2V;灯丝电流（If）=0.12A;第一栅极电压（Ug1）-4.5V;跨导（S）=1.7mA/V;内阻（Ri）=0.2MΩ.（应用数据A）（A类单端放大）阳极电压（Ua）=135V;阳极电流（Ia）=8mA;第一栅极驱动信号电压（Ug1rms）=3.8V;第二栅极电压（Ug2）=135V;第二栅极电流（Ig2）=2.4mA;阳极负载阻抗（ZL）=16kΩ;输出功率（Po）=0.3W.（应用数据B）（AB1类推挽放大）阳极电压（Ua）=180V;阳极电流（Ia）=19mA;两管第一栅极间驱动信号电压（Ug1-g1rms）=11V;第二栅极电压（Ug2）=180V;第(05月06日) [查看全文]1F4灯丝电压（Uf）=2V;灯丝电流（If）=0.12A;第一栅极电压（Ug1）-4.5V;跨导（S）=1.7mA/V;内阻（Ri）=0.2MΩ.（应用数据A）（A类单端放大）阳极电压（Ua）=135V;阳极电流（Ia）=8mA;第一栅极驱动信号电压（Ug1rms）=3.8V;第二栅极电压（Ug2）=135V;第二栅极电流（Ig2）=2.4mA;阳极负载阻抗（ZL）=16kΩ;输出功率（Po）=0.3W.（应用数据B）（AB1类推挽放大）阳极电压（Ua）=180V;阳极电流（Ia）=19mA;两管第一栅极间驱动信号电压（Ug1-g1rms）=11V;第二栅极电压（Ug2）=180V;第(05月06日) [查看全文]1E8灯丝电压（Uf）=1.25V;灯丝电流（If）=0.04A;第一栅极电压（Ug1）=0～-9V;变频跨导（Sc）=0.15mA/V;内阻（Ri）=0.4MΩ.(应用数据)阳极电压（Ua）=67.5V;阳极电流（Ia）=1mA;第二四栅极电压（Ug2g4）=65.5V;第二四栅极电流（Ig2g4）=1.5mA.(05月06日) [查看全文]1E7灯丝电压（Uf）=2V;灯丝电流（If）=0.24A;第一栅极电压（Ug1）-7V; 跨导（S）=1.4mA/V;内阻（Ri）=0.26MΩ.(应用数据)（A类推挽放大）阳极电压（Ua）=135V;阳极电流（Ia）=7mA;两管第一栅极驱动信号电压（Ug1-g1rms）=11V;第二栅极电压（Ug2）=135V; 第二栅极电流（Ig2）=2mA; 两管阳极间负载阻抗（Zla-a）=24kΩ;输出功率（Po）=0.6W. (05月06日) [查看全文]1D8灯丝电压（Uf）=1.4V;灯丝电流（If）=0.1A.（三极管部分）阳极电流（Ia）=1.1mA;栅极电压（Ug1）=0V;跨导（S）=0.57mA/V;内阻（Ri）=50kΩ.（五极管部分）阳极电流（Ia）=5mA; 第一栅极电压（Ug1）-9V; 跨导（S）=0.92mA/V;内阻（Ri）=0.2MΩ.（应用数据A）（三极管，低频电压放大）阳极供电电压（Uaa）=90V;阳极负载电阻（Ra）=250kΩ;栅极负载电阻（Rg）=1MΩ;电脑增益（K）=25.（应用数据B）（五极管，A类单端放大）阳极电压（Ua）=90V; 第一栅极驱动信号电压（Ug1rms）=9V;第二栅极电压（Ug2）=90V;(05月06日) [查看全文]1D7灯丝电压（Uf）=2V;灯丝电流（If）=0.06A;第一栅极电压（Ug1）=-3～-22.5V;变频跨导（Sc）=0.3mA/V;内阻（Ri）=0.5MΩ.(应用数据)阳极电压（Ua）=180V;阳极电流（Ia）=1.3mA;第二栅极电压（Ug2）=120V;第二栅极电流（Ig2）=2.3mA;第三五栅极电压（Ug3g5）=67.5V.(05月06日) [查看全文]1D4灯丝电压（Uf）=2V;灯丝电流（If）=0.24A;第一栅极电压（Ug1）-6V;内阻（Ri）=0.14MΩ.(应用数据)（A类单端放大）阳极电压（Ua）=180V;阳极电流（Ia）=9.5mA;第一栅极驱动信号电压（Ug1rms）=5V;第二栅极电压（Ug2）=180V;第二栅极电流（Ig2）=1.5mA;阳极负载阻抗（ZL）=15kΩ;输出功率（Po）=0.75W.(05月06日) [查看全文]1E5灯丝电压（Uf）=2V;灯丝电流（If）=0.06A;第一栅极电压（Ug1）=-3～-8V;跨导（S）=0.65mA/V;内阻（Ri）=1.5MΩ.(应用数据)阳极电压（Ua）=180V;阳极电流（Ia）=1.7A;第二栅极电压（Ug2）=67.5V;第二栅极电流（Ig2）=0.6mA.(05月06日) [查看全文]1E4灯丝电压（Uf）=1.4V;灯丝电流（If）=0.05A;阳极电流（Ia）=1.5mA;栅极电压（Ug）=-3V;跨导（S）=0.8mA/V;内阻（Ri）=17kΩ.(应用数据)阳极供电电压（Uaa）=90V;阳极负载电阻（Ra）=200kΩ;栅极负载电阻（Rg）=1MΩ;电脑增益（K）=25.(05月06日) [查看全文]1D5灯丝电压（Uf）=2V;灯丝电流（If）=0.06A;第一栅极电压（Ug1）=-3～-15V;跨导（S）=0.75mA/V;内阻（Ri）=1MΩ.(应用数据)阳极电压（Ua）=180V;阳极电流（Ia）=2.3A;第二栅极电压（Ug2）=67.5V;第二栅极电流（Ig2）=0.8mA.(05月06日) [查看全文]1C8灯丝电压（Uf）=1.25V;灯丝电流（If）=0.04A;第一栅极电压（Ug1）=0～-9V; 变频跨导（Sc）=0.15mA/V; 内阻（Ri）=0.4MΩ.(应用数据)阳极电压（Ua）=65.5V;阳极电流（Ia）=1mA;第二四栅极电压（Ug2g4）=65.5V;第二四栅极电流（Ig2g4）=1.5mA.(05月06日) [查看全文]1C7灯丝电压（Uf）=2V;灯丝电流（If）=0.12A;第一栅极电压（Ug1）=-3～-14V;变频跨导（Sc）=0.325mA/V; 内阻（Ri）=0.7MΩ.(应用数据)阳极电压（Ua）=180V;阳极电流（Ia）=1.5A;第二栅极电压（Ug2）=90V; 第三五栅极电压（Ug3g5）=67.5V;第三五栅极电流（Ig3g5）=2mA.(05月06日) [查看全文]1C6灯丝电压（Uf）=2V;灯丝电流（If）=0.12A;第一栅极电压（Ug1）=-3～-14V;变频跨导（Sc）=0.325mA/V; 内阻（Ri）=0.7MΩ.(应用数据)阳极电压（Ua）=180V;阳极电流（Ia）=1.5A;第二栅极电压（Ug2）=90V; 第三五栅极电压（Ug3g5）=67.5V; 第三五栅极电流（Ig3g5）=2mA.(05月06日) [查看全文]1C5灯丝电压（Uf）=1.4V;灯丝电流（If）=0.1A;第一栅极电压（Ug1）-7.5V;跨导（S）=1.5mA/V;内阻（Ri）=0.11MΩ.(应用数据)（A类单端放大）阳极电压（Ua）=90V;阳极电流（Ia）=7.5mA;第一栅极驱动信号电压（Ug1rms）=5V;第二栅极电压（Ug2）=90V;第二栅极电流（Ig2）=1.6mA;阳极负载阻抗（ZL）=8kΩ;输出功率（Po）=0.24W.(05月06日) [查看全文]5Z1P灯丝电压(Uf)=5V;灯丝电流(If)=2±0.4A;平均整流电流(Icp)=125mA;变压器次级线圈交流电压有效值①(Urms)=2x500V;变压器次级线圈交流电压有效值②(Urms)=2x350V;滤波电容(C)=4μF;滤波电感(L)=10H.注:①滤波电路为电感输入时;②滤波电路为电容输入时.电子管参数库4P1S灯丝电压(Uf)=4.2V;灯丝电流(If)=0.325A;阳极电压(Ua)=150V;阳极电流(Ia)=60±20mA;第一栅极电压(Ug1)=﹣3.5V;第二栅极电压(Ug2)=150V;第二栅极电流(Ig2)≤6.5mA;第三栅极电压(Ug3)=0V;跨导(S)=6±1.5mA/V;输出功率(PO)≥4.2W.(极间电容)输入电容(Cin)=8.5pF;输出电容(Cout)=9.4pF;过渡电容(Cag)≤0.1pF.(极限运用数据)最大灯丝电压(Ufmax)=4.7V;最小灯丝电压(Ufmin)=3.9V;最大阳极电压(Uamax)=(05月06日) [查看全文]4J1S灯丝电压(Uf)=4.2V;灯丝电流(If)=0.225A;阳极电压(Ua)=150V;阳极电流(Ia)=1.4~3.1mA;第一栅极电压(Ug1)=﹣2.3V;第二栅极电压(Ug2)=75V;第二栅极电流(Ig2)=0.2~0.9mA;第三栅极电压(Ug3)=0V;跨导(S)=1.2~2.1mA/V;内阻(Ri)≥1MΩ;输出功率(PO)≥0.5W.(极间电容)输入电容(Cin)=4.0pF;输出电容(Cout)=4.2pF;过渡电容(Cag)≤0.007pF.(极限运用数据)最大灯丝电压(Ufmax)=4.8V;最小灯丝电压(Ufmin)(05月06日) [查看全文]2Z2P灯丝电压(Uf)=2.5V;灯丝电流(If)=1.75±0.2A;平均整流电流(Icp)≥6.8mA;变压器次级线圈交流电压有效值(Urms)=4500V;滤波电容①(C)=0.06μF.注:①当选用大于此值的滤波电容时必须加入充电限流电阻,以免滤波电容充电峰值电流超出上述规定.(极限运用数据)最大灯丝电压(Ufmax)=2.75V;最小灯丝电压(Ufmin)=2.25V;最大阳极交流电压有效值(Urms)=4500V;最大反向电压峰值(Upmax)=12.5kV;最大整流电流(Ikmax)=7.5mA.(05月06日) [查看全文]2P29S灯丝电压(Uf)=2.2V;灯丝电流(If)=0.12A;阳极电压(Ua)=160V;阳极电流(Ia)=10mA;第一栅极电压(Ug1)=﹣5.5±1.7V;第二栅极电压(Ug2)=120V; 第二栅极电流(Ig2)≤2.0mA;第三栅极电压(Ug3)=0V;跨导(S)=2.05±0.25mA/V;输出功率(PO)=1.2W.(极间电容)输入电容(Cin)=4.3pF;输出电容(Cout)=5.6pF;过渡电容(Cag)=0.055pF; 阳极与阴极间电容(Cak)=0.03pF. (极限运用数据)最大灯丝电压(Ufmax)=2.4V;最小灯丝电压(05月06日) [查看全文]2P29灯丝电压(Uf)=2.2V;灯丝电流(If)=0.11A;阳极电压(Ua)=120V;阳极电流(Ia)≥2.7mA;第一栅极电压(Ug1)=0V;第二栅极电压(Ug2)=45V;第二栅极电流(Ig2)≤1.2mA;第三栅极电压(Ug3)=0V;跨导(S)≥1.5mA/V.(极间电容)输入电容(Cin)=4.85pF;输出电容(Cout)=2pF;阳极与阴极间电容(Cak)≤0.01pF.(极限运用数据)最大灯丝电压(Ufmax)=2.4V;最小灯丝电压(Ufmin)=2.0V;最大阳极电压(Uamax)=200V;最大第二栅极电压(Ug2ma(05月06日) [查看全文]6C7B灯丝电压(Uf)=6.3V;灯丝电流(If)=0.2A;阳极电压(Ua)=250V;阳极电流(Ia)=4.5±0.9mA;阴极电阻(Rk)=400Ω;跨导(S)=4±0.9mA/V;放大系数(μ)=65.(极间电容)输入电容(Cin)=2.5pF;输出电容(Cout)=2.65pF;过渡电容(Cag)≤1.0pF;灯丝与阴极间电容(Cfk)≤7pF.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压(Ufmin)=5.7V;最大阳极电压(Uamax)=300V;最大灯丝与阴极间电压(Ufkmax)=±150V;最大阳极耗散功率(05月06日) [查看全文]6C5P灯丝电压(Uf)=6.3V;灯丝电流(If)=0.3±0.025A;阳极电压(Ua)=﹣8V;阳极电流(Ia)=8±3mA;跨导(S)=2.2±0.5mA/V;内阻(Ri)=9kΩ;放大系数(μ)=20±2.(极间电容)输入电容(Cin)=3.8±0.9pF;输出电容(Cout)=7.4~13.4pF;过渡电容(Cag)=2±0.6pF.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压(Ufmin)=5.7V;最大阳极电压(Uamax)=350V;最大灯丝与阴极间电压(Ufkmax)=100V;最大阳极耗散功率(Pamax)=2.7(05月06日) [查看全文]6C5D灯丝电压(Uf)=6.3V;灯丝电流(If)=0.7±0.07A;阳极电压(Ua)=250V;阳极电流(Ia)=8~23A;跨导(S)=5±1.5mA/V;放大系数(μ)=40±10.(极间电容)输入电容(Cin)=1.9~2.8pF; 输出电容(Cout)≤0.05pF;过渡电容(Cag)=1.15~1.5pF. (极限运用数据)最大灯丝电压(Ufmax)=6.6V; 最小灯丝电压(Ufmin)=6.0V; 最大阳极电压(Uamax)=300V; 最大灯丝与阴极间电压(Ufkmax)=±100V;最大阳极耗散功率(Pamax)=6.5W;最高振荡频率(fma(05月06日) [查看全文]6C4灯丝电压(Uf)=6.3V;灯丝电流(If)=0.3A;阳极电压(Ua)=150V;阳极电流(Ia)=16±4mA;阴极电阻(Rk)=100Ω;跨导(S)=19.5±4.5mA/V;放大系数(μ)=50±15.(极间电容)输入电容(Cin)≤13.3pF;输出电容(Cout)≤0.17pF;过渡电容(Cag)≤3.75pF.(极限运用数据)最大灯丝电压(Ufmax)=6.9V; 最小灯丝电压(Ufmin)=5.7V; 最大阳极电压(Uamax)=160V; 最大灯丝与阴极间电压(Ufkma x)=±100V;最大阳极耗散功率(Pamax)=3W;最大(05月05日) [查看全文]6C3灯丝电压(Uf)=6.3V;灯丝电流(If)=0.3A;阳极电压(Ua)=150V; 阳极电流(I a)=16±4mA;阴极电阻(Rk)=100Ω;跨导(S)=19.5±4.5mA/V;放大系数(μ)=50±15.(极间电容)输入电容(Cin)=5.5pF;输出电容(Cout)=0.85pF;过渡电容(Cag)≤2.4pF;灯丝与阴极间电容(Cfk)=7pF.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压(Ufmin)=5.7V;最大阳极电压(Uamax)=160V;最大灯丝与阴极间电压(Ufkmax)=+100V(-160V);(05月05日) [查看全文]1LA4灯丝电压（Uf）=1.4V;灯丝电流（If）=0.05A;第一栅极电压（Ug1）-4.5V;跨导（S）=0.85mA/V;内阻（Ri）=0.3MΩ.(应用数据)（A类单端放大）阳极电压（Ua）=90V;阳极电流（Ia）=4mA;第一栅极驱动信号电压（Ug1rms）=3.8V;第二栅极电压（Ug2）=90V;第二栅极电流（Ig2）=0.8mA;阳极负载阻抗（ZL）=25kΩ;输出功率（Po）=115mW.(05月05日) [查看全文]1L4灯丝电压（Uf）=1.4V;灯丝电流（If）=0.05A;第一栅极电压（Ug1）=0V;跨导（S）=1mA/V;内阻（Ri）=0.3MΩ.(应用数据)阳极电压（Ua）=90V;阳极电流（Ia）=4.5mA;第二栅极电压（Ug2）=90V.(05月05日) [查看全文]1J6灯丝电压（Uf）=2V;灯丝电流（If）=0.24A;（应用数据B）（B类推挽放大）阳极电压（Ua）=135V;零信号阳极电流（Ia）=5mA;栅极电压（Ug）-0V;输入驱动功率（Pin）=170mW;两管阳极间负载阻抗（ZLa-a）=10kΩ;输出功率（Po）=2.1W.(05月05日) [查看全文]1J5灯丝电压（Uf）=2V;灯丝电流（If）=0.12A;第一栅极电压（Ug1）-16.5V;跨导（S）=0.95mA/V;内阻（Ri）=0.1MΩ.(应用数据)（A类单端放大）阳极电压（Ua）=135V;阳极电流（Ia）=7mA;第一栅极驱动信号电压（Ug1rms）=12V;第二栅极电压（Ug2）=135V;第二栅极电流（Ig2）=2mA;阳极负载阻抗（ZL）=13.5kΩ;输出功率（Po）=0.57W.(05月05日) [查看全文]1H6灯丝电压（Uf）=2V;灯丝电流（If）=0.06A;阳极电流（Ia）=0.8mA;栅极电压（Ug）=-3V;跨导（S）=0.575mA/V;内阻（Ri）=35MΩ.(应用数据)（低频电压放大）阳极供电电压（Uaa）=135V;阳极负载电阻（Ra）=0.5MΩ;栅极负载电阻（Rg）=2MΩ;电脑增益（K）=15.电子管参数库1H5灯丝电压（Uf）=1.4V;灯丝电流（If）=0.05A;阳极电流（Ia）=0.14mA; 栅极电压（Ug）=0V;跨导（S）=0.275mA/V;内阻（Ri）=0.24MΩ.(应用数据)（低频电压放大）阳极供电电压（Uaa）=90V;阳极负载电阻（Ra）=0.5MΩ;栅极负载电阻（Rg）=2MΩ;电脑增益（K）=50.(05月05日) [查看全文]1H4灯丝电压（Uf）=2V;灯丝电流（If）=0.06A;阳极电流（Ia）=3.1mA;栅极电压（Ug）=-13.5V; 跨导（S）=0.9mA/V;内阻（Ri）=10.3kΩ.（应用数据A）阳极供电电压（Uaa）=180V;阳极负载电阻（Ra）=0.1MΩ;栅极负载电阻（Rg）=1MΩ;电脑增益（K）=75.（应用数据B）（B类推挽放大）阳极电压（Ua）=157.5V;零信号阳极电流（Ia）=2mA;栅极电压（Ug）-15V;输入驱动功率（Pin）=0.25W;两管阳极间负载阻抗（ZLa-a）=8kΩ;输出功率（Po）=2.1W.(05月05日) [查看全文]1P5灯丝电压（Uf）=1.4V;灯丝电流（If）=0.05A;第一栅极电压（Ug1）=0～-12V;跨导（S）=0.75mA/V;内阻（Ri）=0.8MΩ.(应用数据)阳极电压（Ua）=90V;阳极电流（Ia）=2.3mA;第二栅极电压（Ug2）=90V.(05月05日) [查看全文]1LB6灯丝电压（Uf）=1.4V;灯丝电流（If）=0.05A;第一栅极电压（Ug1）=0V;变频跨导（Sc）=0.1mA/V;内阻（Ri）=2MΩ.(应用数据)阳极电压（Ua）=90V;阳极电流（Ia）=0.4A;第二栅极电压（Ug2）=90V;第三五栅极电压（Ug3g5）=67.5V.(05月05日) [查看全文]1LA6灯丝电压（Uf）=1.4V;灯丝电流（If）=0.05A;第一栅极电压（Ug1）=0V;变频跨导（Sc）=0.25mA/V;内阻（Ri）=0.75MΩ.(应用数据)阳极电压（Ua）=90V;阳极电流（Ia）=0.55A;第二栅极电压（Ug2）=90V;第三五栅极电压（Ug3g5）=90V;第三五栅极电流（Ig3g5）=0.6mA.(05月05日) [查看全文]1G6灯丝电压（Uf）=1.4V;灯丝电流（If）=0.1A;阳极电流（Ia）=1mA;栅极电压（Ug）=0V;跨导（S）=0.67mA/V;内阻（Ri）=45kΩ.（应用数据A）（单管放大）阳极供电电压（Ua）=90V;阳极负载电阻（Ra）=0.25MΩ;栅极负载电阻（Rg）=1MΩ;电脑增益（K）=30.（应用数据B）（B类推挽放大）阳极电压（Ua）=90V;零信号阳极电流（Ia）=2mA;栅极电压（Ug）-0V;两管栅极间驱动信号电压（Ug-grms）=35V;两管阳极间负载阻抗（ZLa-a）=12kΩ;输出功率（Po）=0.67W.(05月05日) [查看全文]1G5灯丝电压（Uf）=2V;灯丝电流（If）=0.12A;第一栅极电压（Ug1）-13.5V;跨导（S）=1.55mA/V;内阻（Ri）=0.16MΩ.(应用数据)（A类单端放大）阳极电压（Ua）=135V;阳极电流（Ia）=8.7mA;第一栅极驱动信号电压（Ug1rms）=8V;第二栅极电压（Ug2）=135V; 第二栅极电流（Ig2）=2.5mA; 阳极负载阻抗（ZL）=9kΩ;输出功率（Po）=0.6W. (05月05日) [查看全文]6C1灯丝电压(Uf)=6.3V;灯丝电流(If)=0.15A;阳极电压(Ua)=250V;阳极电流(Ia)=6.1±2.5mA;栅极电压(Ug)=﹣7V;跨导(S)=2.65±0.65mA/V;内阻(Ri)=8.4~14.8kΩ.(极间电容)输入电容(Cin)=0.95~1.8pF; 输出电容(Cout)=0.75~1.45pF;过渡电容(Cag)=1.0~1.8pF. (极限运用数据)最大灯丝电压(Ufmax)=6.9V; 最小灯丝电压(Ufmin)=5.7V; 最大阳极电压(Uamax)=275V; 最大灯丝与阴极间电压(Ufkmax)=﹣90V;最大阳极耗散(05月05日) [查看全文]6B8P灯丝电压(Uf)=6.3V;灯丝电流(If)=0.3±0.025A; (双二极管部分)平均整流电流(Icp)≥220μA;(五极管部分)阳极电压(Ua)=250V;阳极电流(Ia)=7.3~13mA;第一栅极电压(Ug1)=﹣3V; 第二栅极电压(Ug2)=125V; 第二栅极电流(Ig2)=2.45+1.05mA; 跨导(S)=1.32~1.6mA/V.(极间电容)输入电容(Cin)=3.9~4.15pF;输出电容(Cout)=11±2pF;过渡电容(Cag)≤0.008pF.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压(Ufmin)=5.7(05月05日) [查看全文]6A7P灯丝电压(Uf)=6.3V;灯丝电流(If)=0.3±0.025A;阳极电压(Ua)=250V;阳极电流(Ia)=3.5±1mA;第二四栅极电压(Ug2g4)=100V;第三栅极电压(Ug3)=0V;第一栅极电流(Ig1)=0.51±0.13mA;第二四栅极电流(Ig2g4)=9±2.5mA;变频跨导(Sc)=0.45±0.15mA/V;振荡跨导=4.7±1.2mA/V.(极间电容)输入电容(Cin)=11±3pF;输出电容(Cout)=11±3pF;过渡电容(Cag)=0.7pF.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压((05月05日) [查看全文]6A2灯丝电压(Uf)=6.3V;灯丝电流(If)=0.3A;阳极电压(Ua)=250V;阳极电流(Ia)=3±1mA;第二四栅极电压(Ug2g4)=100V;第三栅极电压(Ug3)=﹣1.5V;第二四栅极电流(Ig2g4)=7.0±2.1mA;第一栅极电阻(Rg1)=20kΩ;变频跨导(Sc)≥0.3mA/V;振荡跨导≥4.5mA/V.(极间电容)输入电容(Cin)≤8.8pF;输出电容(Cout)≤10.1pF.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压(Ufmin)=5.7V;最大阳极电压(Uamax)=330V;最大(05月05日) [查看全文]5Z9P灯丝电压(Uf)=5V;灯丝电流(If)=3±0.3A;平均整流电流(Icp)≥190mA;变压器次级线圈交流电压有效值(Urms)=2x500V;滤波电容(C)=4μF.(极限运用数据)最大灯丝电压(Ufmax)=5.5V;最小灯丝电压(Ufmin)=4.5V;最大整流电流(Ikmax)=205mA;最大反向电压峰值(Upmax)=1700V;最大阳极耗散功率(Pamax)=12W.(05月05日) [查看全文]5Z8P灯丝电压(Uf)=5V;灯丝电流(If)=5±0.75A;平均整流电流(Icp)≥400mA;变压器次级线圈交流电压有效值(Urms)=2x500V;滤波电容(C)=4μF.(极限运用数据)最大灯丝电压(Ufmax)=5.5V; 最小灯丝电压(Ufmin)=4.5V; 最大整流电流(Ikmax)=420mA;最大反向电压峰值(Upmax)=1700V;最大阳极耗散功率(Pamax)=30W.(05月05日) [查看全文]5Z4P灯丝电压(Uf)=5V;灯丝电流(If)=1.8~2.2A;平均整流电流(Icp)≥122mA;变压器次级线圈交流电压有效值(Urms)=2x500V;滤波电容(C)=4μF.(极限运用数据)最大灯丝电压(Ufmax)=5.5V; 最小灯丝电压(Ufmin)=4.5V; 最大整流电流(Ikmax)=125mA;最大反向电压峰值(Upmax)=1350V.(05月05日) [查看全文]1R5T灯丝电压（Uf）=1.4V;灯丝电流（If）=0.025A;第一栅极电压（Ug1）=0V; 变频跨导（Sc）=0.3mA/V; 内阻（Ri）=0.75MΩ.(应用数据)阳极电压（Ua）=67.5V;阳极电流（Ia）=1.4mA;第二四栅极电压（Ug2g4）=67.5V; 第二四栅极电流（Ig2g4）=3.2mA.电子管参数库6E2灯丝电压(Uf)=6.3V;灯丝电流(If)=0.3±0.03A;阳极电流①(Ia)=2±0.5mA;栅极截止电压②(Ugj)=﹣10±5V;阳极电源电压(Ea)=250V;荧光屏电压(UL)=250V;荧光屏电流①(IL)=1mA;跨导(S)≥0.5mA/V;阳极内阻(Ri)=100kΩ;栅极电阻(Rg)=3MΩ;放大系数(μ)≥20.注:①Ug=0V时;②荧光屏光带闭合时.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压(Ufmin)=5.7V;最大荧光屏电压(ULmax)=250V;最小荧光屏电压(ULmin)=200(05月05日) [查看全文]6E1灯丝电压(Uf)=6.3V;灯丝电流(If)=0.3A;荧光屏电压(UL)=250V;阳极电压(Ua)=100V;栅极电压(Ug)=0~﹣15V;阳极电阻(Ra)=0.5MΩ;栅极电阻(Rg)=0.1MΩ;荧光屏扇形指示角(θL)=5o~55o.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压(Ufmin)=5.7V;最大荧光屏电压(ULmax)=250V;最大阳极电压(Uamax)=250V;最大阳极耗散功率(Pamax)=0.2W;最大栅极电阻(Rgmax)=3MΩ.(05月05日) [查看全文]12C3P灯丝电压(Uf)=12.6V;灯丝电流(If)=0.09A;阳极电压(Ua)=100V;阳极电流(Ia)=30.2±12.5mA;跨导(S)=2.2~4.2mA/V;放大系数(μ)=8~17;输出功率①(PO)≥275mA.注:①Ua=130V;f≥7.5x108Hz时.(极间电容)输入电容(Cin)=1.55±0.55pF;输出电容(Cout)=0.65±0.15pF;过渡电容(Cag)=1.15±0.25pF.(极限运用数据)最大灯丝电压(Ufmax)=14.5V;最小灯丝电压(Ufmin)=10.8V;最大阳极电压(Uamax)=300(05月05日) [查看全文]6C32B灯丝电压(Uf)=6.3V;灯丝电流(If)=0.165A;阳极电压(Ua)=200V;阳极电流(Ia)=3.0±1.3mA;阴极电阻(Rk)=280Ω;跨导(S)=3.5±1.3mA/V;放大系数(μ)=70~140.(极间电容)输入电容(Cin)=3.0±0.7pF;输出电容(Cout)=0.65±0.35pF;过渡电容(Cag)≤1.2pF;灯丝与阴极间电容(Cfk)≤6.0pF.(极限运用数据)最大灯丝电压(Ufmax)=7.0V; 最小灯丝电压(Ufmin)=5.7V; 最大阳极电压(Uamax)=250V; 最大灯丝与阴极间电压(Ufkmax)(05月05日) [查看全文]6C31B灯丝电压(Uf)=6.3V;灯丝电流(If)=0.22A;阳极电压(Ua)=50V;阳极电流(Ia)=40±10mA;跨导(S)=20±6mA/V;放大系数(μ)>13.(极间电容)输入电容(Cin)=4.1±1.0pF;输出电容(Cout)≤1.5pF;过渡电容(Cag)=3.8±1.0pF;灯丝与阴极间电容(Cfk)≤5.5pF.(极限运用数据)最大灯丝电压(Ufmax)=7.0V; 最小灯丝电压(Ufmin)=5.7V; 最大阳极电压(Uamax)=100V; 最大灯丝与阴极间电压(Ufkmax)=±200V;最大阳极耗散功率(Pamax)=2(05月05日) [查看全文]6C19 灯丝电压(Uf)=6.3V;灯丝电流(If)=1±0.07A;阳极电压(Ua)=110V;栅极电压(Ug)=﹣7V;阳极电流(Ia)=105±25mA;阴极电阻(Rk)=130Ω;跨导(S)=7.5±1.5mA/V;内阻(Ri)=300Ω.(极间电容)输入电容(Cin)=6.5pF;输出电容(Cout)=2.5pF;过渡电容(Cag)=8.0pF.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压(Ufmin)=5.7V;最大阳极耗散功率(Pamax)=11W;最大栅极电阻(Rgmax)=0.5MΩ;最大阳极电压①(Uamax(05月05日) [查看全文]6C16灯丝电压(Uf)=6.3V;灯丝电流(If)=0.3A;阳极电压(Ua)=150V;阳极电流(Ia)=24mA;阴极电阻(Rk)=60Ω;跨导(S)=24mA/V.(极间电容)输入电容(Cin)=10pF;输出电容(Cout)=1pF;过渡电容(Cag)=3pF.(极限运用数据)最大灯丝电压(Ufmax)=6.9V;最小灯丝电压(Ufmin)=5.7V;最大阳极电流(Iamax)=30mA;最大灯丝与阴极间电压(Ufkmax)=150V;最大阳极耗散功率(Pamax)=4W.(05月05日) [查看全文]6C12灯丝电压(Uf)=6.3V;灯丝电流(If)=0.17mA;阳极电压(Ua)=160V;阳极电流(Ia)=12±3mA;跨导(S)=13±3mA/V;放大系数(μ)=65.(极间电容)输入电容(Cin)=3.7±0.5pF;输出电容(Cout)=1.5±0.5pF;过渡电容(Cag)=0.08±0.02pF.(极限运用数据)最大灯丝电压(Ufmax)=7.0V;最小灯丝电压(Ufmin)=5.7V;最大阳极电压(Uamax)=175V;最大灯丝与阴极间电压(Ufkmax)=100V;最大阳极耗散功率(Pamax)=2W;最大栅极电阻(Rgmax)=1(05月05日) [查看全文]1Q5灯丝电压（Uf）=1.4V;灯丝电流（If）=0.1A;第一栅极电压（Ug1）-4.5V;跨导（S）=0.21mA/V.(应用数据)（A类单端放大）阳极电压（Ua）=90V;阳极电流（Ia）=9.5mA;第一栅极驱动信号电压（Ug1rms）=3.2V;第二栅极电压（Ug2）=90V;第二栅极电流（Ig2）=1.6mA;。
