火电厂微油点火技术的应用及控制方式作者：车照海王金艳来源：《中国科技纵横》2016年第18期【摘要】伴随着我国经济增长的快速发展形势，能源消耗已到了必要控制阶段。
我国是石油消耗大国，原油存储量小，使用量大，个个行业都离不开燃油的使用。
火电厂作为燃油消耗者之一，必须控制燃油用量，做到节能减排和环境保护，本文主要介绍了火电厂微油点火系统原理和控制方式。
【关键词】微油点火工作原理控制方式1引言随着国民经济的不断发展，电力消费需求越来越高。
在紧迫的用电需求下，国内燃煤机组不断壮大，然而相对应机组的启、停及低负荷稳燃需消耗大量的燃油，火电厂通过累积计算年耗油量高达1500万吨。
我国油资源少、国际原油价格不稳定，微油点火技术既节油，又可以在点火期间就投运电除尘器，具有良好的环保效益，已得到广大用户在新建机组和旧机组改造时的认可。
小油枪燃烧形成的高温高热火焰，使进入一次室的浓相煤粉颗粒温度急剧升高、破裂粉碎，释放出大量的挥发份迅速燃烧，由已着火燃烧的浓相煤粉在二次室内与稀相煤粉混合并点燃稀相煤粉，实现了煤粉的分级燃烧，燃烧能量逐级放大，达到点火并加速煤粉燃烧的目的，大大减少煤粉燃烧所需引燃能量。
满足了锅炉启、停及低负荷稳燃的需求。
周界冷却二次风主要用于保护喷口安全，防止结焦烧损及补充后期燃烧所需氧量。
2 微油点火技术2.1 微油点火系统的组成系统构成：煤粉燃烧器组件、燃油系统、控制系统及辅助系统等部分组成。
控制系统主要由就地手动控制与DCS控制、FSSS联合保护等辅助系统包括冷炉制粉系统、燃烧器壁温监测系统、图像火焰监测系统、风粉在线监测系统系统。
2.2 微油点火燃烧器的工作原理微油量气化油枪燃烧形成的火焰，在煤粉燃烧器内形成温度梯度极大的局部高温火核，使进入一次室的浓相煤粉通过气化燃烧火核时，煤粉颗粒温度急剧升高、破裂粉碎，并释放出大量的挥发份迅速着火燃烧，然后由已着火燃烧的浓相煤粉在二次室内与稀相煤粉混合并点燃，实现了煤粉的分级燃烧，燃烧能量逐级放大，达到点火并加速煤粉燃烧的目的，大大减少煤粉燃烧所需引燃能量，满足了锅炉启、停及低负荷稳燃的需求。
微油点火系统
微油点火系统操作手册安装、使用产品前，请阅读使用说明书目录一JNWY微油点火燃烧器工作原理第1页二JNWY微油点火系统的构成1～5页三JNWY微油点火系统的安装第6页四JNWY微油点火系统的调试6～7页五JNWY微油点火系统的运行8～11页一、JNWY微油点火燃烧器工作原理1.1、JNWY微油点火燃烧器原理油燃烧器从一次风管侧面或弯头后方轴向插入煤粉燃烧器，点火时经过强化燃烧的高温油火焰将通过煤粉燃烧器的一次风粉瞬间加热到煤粉的着火温度，一次风粉混合物受到高温火焰的冲击，挥发分迅速析出同时开始燃烧，挥发分的燃烧放出大量的热，补充了此间消耗的热量，并持续对一次风粉进行加热，将其加热至高于该煤种的着火温度，从而使煤粉中的碳颗粒开始燃烧，形成高温火炬喷入炉膛。
油燃烧器是由航空发动机的高压强制配风油燃烧器发展而来的低压强制配风油燃烧器，通过分级强制配风使其发出高温火焰，火焰表面温度测定为1500℃，中心温度不低于1800℃，油燃尽率99%以上。
1.2、JNWY微油点火燃烧器的技术特点：1.2.1、新机组试运以及冷炉启动节油率（以煤代油），根据煤种不同可达75～90％以上。
1.2.2、采用气膜冷却和全自动控制，长期工业运行实践证明，燃烧室不结渣、不烧蚀。
1.2.3、采用油、煤火焰双重检测，系统运行安全、可靠。
1.2.4、油燃烧器燃尽率高达99%以上，在启炉和停炉阶段，可投入电除尘，解决了电站锅炉在启、停阶段的环保问题。
1.2.5、JNWY微油点火煤粉燃烧器在点火期间作为点火燃烧器使用，正常运行期间作为主燃烧器使用，不影响锅炉正常运行时空气动力场和组织燃烧。
1.2.6、对煤粉浓度适用范围很宽（0.15～1.0），煤粉浓度可根据磨煤机出力和锅炉升温、升压需要进行调节。
1.2.7、油枪和点火枪不在高温区工作，不需要设进、退装置，投入速度快。
1.2.8、单只油燃烧器容量在50㎏/h～300㎏/h间，可点燃烟煤、褐煤、贫煤等，基本满足国内电站各种煤种的需要。
微油点火的原理
微油点火的原理
一、微油点火的原理
微油点火是一种新型的燃烧系统，通过将一定量的汽油和空气在燃烧室的某一位置进行混合，利用点火装置（如火花塞）通过电能使其点燃，从而获得热动力的技术。
其特点是混合比例可以有效的调节，汽油催化、蒸发的快慢也可以改变，来调节燃烧过程，使燃烧更加完美。
微油点火由以下几部分组成:
1、燃烧室：用来混合汽油和空气，完成燃烧的过程；
2、燃油泵：提供汽油，并将汽油向燃烧室压入；
3、气体传感器：监测气体浓度，并根据浓度进行调节；
4、火花塞：向燃烧室内发出火花，用来点燃汽油和空气混合的气体；
5、控制器：根据气体传感器的信号，调节气体浓度和混合比例，并启动火花塞，以完成燃烧的过程。
二、微油点火的优点
1、能够改变燃烧室内的气体比例，使燃烧更加均匀，减少烟尘排放量；
2、气体传感器的可调节特性，可以实现燃油的节能效果，减少燃油的消耗；
3、火花塞可以与发动机信号同步运行，保证发动机的稳定性；
4、具有良好的排放成本，可以有效减少污染物的排放量。
微油点火的基本原理介绍
该高温火焰首先使一小部分煤粉温度迅速升高,着火燃烧,然后已经着火燃烧的煤 粉与更多煤粉混合并点燃它们,
分级燃烧,逐级放大,达到点燃煤粉的目的。
微油点火是很多火电厂需要掌握的一种基本技术，了解其原理是非常有必要的。
Hale Waihona Puke 微油点火的基本原理介绍火焰检测器高能点火器
微油点火在很多火电厂等行业非常常见，很多人对于微油点火并不了解。
微油点火的基本原理是什么呢？
微油点火是指锅炉点火小油枪的耗油量达到了20~80 kg的等级,与传统意义上小油枪200 kg 的出力相比,又降低了一个数量级。
微油点火在火电厂等行业中利用的比较多，其基本原理是利用高能气化油枪,使 微量的油燃烧,并形成温度很高的油火焰(1 600~1 800),
微油点火系统的工作原理
微油点火系统的工作原理
一、系统组成
微油点火系统主要由点火线圈、High 压油泵、喷油嘴、控制模块等组成。
二、工作流程
1. 加油压缩:高压油泵从油箱抽取机油加压。
2. 喷射微油:当点火时间到达时,喷油嘴喷射微量高压油进入燃烧室。
3. 电火花点火:同时,点火线圈通电产生高压脉冲电流,在spark plug 电极间产生电火花。
4. 油雾燃烧:电火花点燃喷入的微油蒸汽,并引燃整室燃油混合气,完成正常燃烧。
三、系统优点
1. 不依赖火花塞,点火系统独立,灵活性高。
2. 微油量少,对机油污染小,更经济环保。
3. 电火花持续时间短,减少电磨损。
4. 可精确控制微油喷射时序,提高燃烧效率。
5. 控制模块可精确调节喷油量,实现最佳点火。
四、设计难点
1. 喷油参数的精确匹配计算。
2. 线圈Senhora 脉冲的放电优化。
3. 喷油嘴的精密制造装配。
4. 不同工况的自适应控制。
5. 系统的耐压、防腐和寿命。
6. 与其他系统的协调配合。
微油点火技术

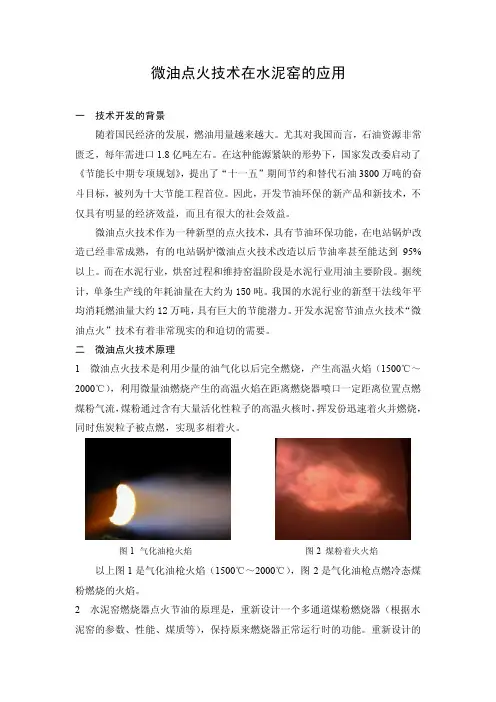

以上图 1 是气化油枪火焰（1500℃～2000℃） ，图 2 是气化油枪点燃冷态煤 粉燃烧的火焰。 2 水泥窑燃烧器点火节油的原理是，重新设计一个多通道煤粉燃烧器（根据水 泥窑的参数、性能、煤质等） ，保持原来燃烧器正常运行时的功能。重新设计的
