箱式变电站
箱式变电站的优点
箱式变电站的优点什么是箱式变电站箱式变电站是一种嵌入式变电站，它的主要设备和部件都封装在一个集装箱之中。
箱式变电站可以用于各种应用，包括工业、商业和住宅等领域。
与传统变电站相比，箱式变电站在占地面积、建设时间、安装和调试周期等方面均拥有明显的优势。
箱式变电站的优点1.占地面积小传统变电站一般需要大面积的土地用于建设，而箱式变电站可以大大节省占地面积，因为它的所有设备都封装在一个标准集装箱内。
当然，箱式变电站的容量也相应较小，一般适用于容量较小的电力配送。
2.建设时间短传统变电站的建设需要较长的时间，而箱式变电站可以在短时间内用于电力配送。
箱式变电站可以在工厂内预先制造好所有设备，并在工厂内进行调试，这样可以快速、准确地调试所有设备，确保设备正常运行。
当箱式变电站运输到现场后，只需要安装就可以投入使用，几乎不需要任何建设时间。
3.安装和调试周期短与传统变电站相比，箱式变电站的安装和调试周期大大缩短。
箱式变电站封装所有设备的集装箱可以在工厂内进行部分或全部调试，从而减少现场调试的过程。
这比传统变电站的调试和验证过程要短得多，并且可以将失误的机会降到最低。
4.灵活性高箱式变电站不仅占地面积小，而且可以移动，灵活性高。
随着越来越多的企业选择租赁而不是购买设备，集装箱变电站或者移动变电站可以非常好地适应这种趋势。
例如，在停电、紧急电力需求、发电站升级或扩张时，临时搭建一个移动变电站是十分必要的。
5.节能箱式变电站最初是为了适应发达国家的城市环境而发明的，它的封闭外壳可以减少噪音和震动，同时也可以维护各个设备的温度。
这样可以保证设备的正常运行，延长设备的使用寿命，节省维护费用。
而且，因为箱式变电站具有密闭结构，可以减少电力传输过程中各种损失。
这也为节约能源提供了坚实的基础。
结论箱式变电站具有占地面积小、建设时间短、安装和调试周期短、灵活性高、节能等优点。
它适用于各种应用场合，尤其是在容量较小或临时配电、移动配电的情况下，更显得优越。
箱式变电站的工作原理
箱式变电站的工作原理箱式变电站是一种便携式的电力转换设备，其工作原理基本与传统的变电站相同，只是尺寸更小、结构更紧凑。
箱式变电站可将高压电能转换成低压电能，或将交流电能转换成直流电能，为电力供应和配电提供了更加灵活和便捷的解决方案。
下面将详细介绍箱式变电站的工作原理。
1. 电能进入箱式变电站箱式变电站首先需要接收输送来的电能。
这些电能通常通过输电线路传送，可以是直流电或交流电。
当箱式变电站接收到电能后，将根据需要进行相应的转换处理。
2. 电能转换箱式变电站的主要功能之一是将高压电能转换为低压电能，或者将交流电能转换为直流电能。
为了实现这些转换，箱式变电站通常配备了变压器、整流器、逆变器等电力设备。
- 变压器：变压器是箱式变电站中的重要组件。
它可以将高压电能变压成适用于低压电网的电压。
变压器的核心由多层绕组和铁芯组成，通过磁耦合的原理实现电能的变压转换。
- 整流器：当箱式变电站需要将交流电能转换为直流电能时，通常会使用整流器。
整流器可以将交流电信号转换为直流电信号，以供特定设备使用。
其中，晶闸管整流器和桥式整流器是常见的整流器类型。
- 逆变器：当箱式变电站需要将直流电能转换为交流电能时，通常会使用逆变器。
逆变器能够将直流电信号转换为交流电信号，以满足特定负载的需求。
逆变器根据输出波形的要求可以分为正弦波逆变器、方波逆变器和多级逆变器等多种类型。
3. 电能配电和控制箱式变电站不仅可以进行电能转换，还可以进行电能配电和控制。
通过合理的开关组合和配电系统设计，可以将转换后的电能分配给不同的用户或设备。
- 配电系统：箱式变电站配备了电气设备，如断路器、接触器、保护装置等，用于控制和保护电能的分配。
这些设备能够对电流、电压等参数进行监测和控制，确保电能传输的稳定和安全。
- 负荷管理：箱式变电站还具备负荷管理的功能，可以根据实际需求对不同负载进行有效的控制。
通过监测电流、电压等信号，箱式变电站可以根据负载情况合理调节输出电能，并进行负载均衡，避免过载或不足的问题。
箱式变电站验收标准

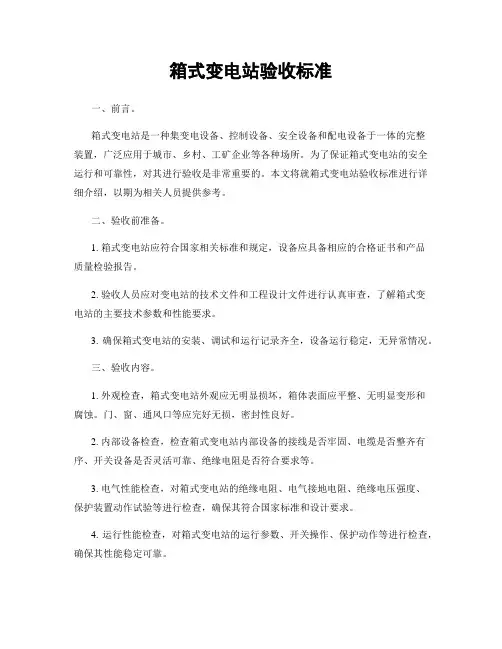

箱式变电站验收标准一、前言。
箱式变电站是一种集变电设备、控制设备、安全设备和配电设备于一体的完整装置，广泛应用于城市、乡村、工矿企业等各种场所。
为了保证箱式变电站的安全运行和可靠性，对其进行验收是非常重要的。
本文将就箱式变电站验收标准进行详细介绍，以期为相关人员提供参考。
二、验收前准备。
1. 箱式变电站应符合国家相关标准和规定，设备应具备相应的合格证书和产品质量检验报告。
2. 验收人员应对变电站的技术文件和工程设计文件进行认真审查，了解箱式变电站的主要技术参数和性能要求。
3. 确保箱式变电站的安装、调试和运行记录齐全，设备运行稳定，无异常情况。
三、验收内容。
1. 外观检查，箱式变电站外观应无明显损坏，箱体表面应平整、无明显变形和腐蚀。
门、窗、通风口等应完好无损，密封性良好。
2. 内部设备检查，检查箱式变电站内部设备的接线是否牢固、电缆是否整齐有序、开关设备是否灵活可靠、绝缘电阻是否符合要求等。
3. 电气性能检查，对箱式变电站的绝缘电阻、电气接地电阻、绝缘电压强度、保护装置动作试验等进行检查，确保其符合国家标准和设计要求。
4. 运行性能检查，对箱式变电站的运行参数、开关操作、保护动作等进行检查，确保其性能稳定可靠。
5. 安全保护检查，对箱式变电站的安全保护装置进行检查，确保其在各种异常情况下能够及时、可靠地保护设备和人员安全。
四、验收标准。
1. 外观检查合格标准，箱式变电站外观无明显损坏，箱体表面平整、无变形和腐蚀，门、窗、通风口完好无损，密封性良好。
2. 内部设备检查合格标准，设备接线牢固，电缆整齐有序，开关设备灵活可靠，绝缘电阻符合要求。
3. 电气性能检查合格标准，绝缘电阻、电气接地电阻、绝缘电压强度、保护装置动作试验符合国家标准和设计要求。
4. 运行性能检查合格标准，箱式变电站的运行参数、开关操作、保护动作稳定可靠。
5. 安全保护检查合格标准，安全保护装置在各种异常情况下能够及时、可靠地保护设备和人员安全。
什么是箱变
箱式变电站是一种将中压开关设备、变压器、低压配电设备按照一定接线方案组合成一体的成套配电设备。
它与常规的土建变电站相比，具有占地面积小、现场安装工作量少、安装周期短、可以自由移动、减少线路损耗、投资少等优点。
因此，在国外得到了广泛应用，而目前在国内，随着城乡电网改造，箱式变电站得到更多用户的认可。
2 类型箱式变电站分为两大流派：欧式箱变和美式箱变。
欧式箱变是将中压开关设备、变压器、低压配电设备各自分隔并排列成“目”字型或“品”字型，美式箱变则以变压器为主体，将负荷开关、后备保护熔断器、分接开关和变压器装在变压器油箱内，插入式熔断器、电缆和低压配电部分围绕变压器油箱排列，构成整体布置。
欧式箱变的优点是结构灵活，适应性强；中压开关设备可以采用SF6环网柜、真空环网柜、压气式环网柜等。
高压侧主接线方案灵活，变压器可以采用S9、S10等油浸变压器或SCB9等干式变压器；低压配电设备则完全可以根据用户要求量身定做，可以选用各种类型的低压配电设备如GGD、PGL，低压侧主接线可以包括进线柜、任意路数的出线柜以及无功补偿，缺点是体积偏大。
而美式箱变的优点是体积小，由于变压器油箱即是美式箱变外壳的一部分，因此散热条件好，缺点是结构局限性太大，往往无法满足用户各种各样的需求，由于这两大流派各有优缺点，国内箱变制造厂家在市场竞争的压力下，逐渐将这两大流派的技术特点加以融合，开发出一些派生类型。
尽管类型有所不同，但基本原理大同小异，因此下面以欧式箱变为例进行探讨。
3 技术要求箱式变电站一般用于户外，因此在结构上必须采取一系列措施，要防止凝露，否则会引起闪络放电；要防发热，否则轻则引起设备功率下降，重则烧毁设备；要防腐蚀，因为外壳在户外风吹雨淋之下很容易受到腐蚀；要防水，否则雨水进入箱式变电站后，会影响设备正常工作；要防爆炸，主要是从人身安全方面考虑。
由于箱式变电站经常用在生活小区等场所，还要考虑它的外观，增加美学特点，甚至还要进行人性化设计，如不能太高，以免影响人们的视线，也不能太低，以免有人爬到变电站顶上，造成危险。
箱式变电站执行标准
箱式变电站执行标准一、概述。
箱式变电站是一种集变压器、高低压开关设备、配电设备等于一体的设备，广泛应用于城市、乡村、工矿企业等场所。
为了确保箱式变电站的安全运行，提高电网供电可靠性，制定并执行箱式变电站执行标准至关重要。
二、设计与选型。
1. 箱式变电站应符合国家相关标准和规范要求，设计应考虑周围环境、供电负荷、运行可靠性等因素。
2. 变压器、开关设备、配电设备等应选用可靠性高、性能稳定的产品，且应符合国家标准的要求。
3. 箱式变电站的设计和选型应经过专业人员的审核和确认，确保其符合实际运行需求。
三、安装与施工。
1. 箱式变电站的安装应由具有相应资质的电力施工单位进行，严格按照设计要求和相关规范进行施工。
2. 安装过程中应严格遵守安全操作规程，确保施工人员的人身安全和设备完好。
3. 安装完成后，应进行全面的检查和试运行，确保设备性能稳定，各项指标符合要求。
四、运行与维护。
1. 箱式变电站的运行应严格按照操作规程进行，操作人员应经过专业培训并持有相应的操作证书。
2. 定期对箱式变电站进行维护保养，包括清洁、检查、润滑等工作，确保设备的良好运行状态。
3. 对于设备的故障和异常情况，应及时进行处理，保障供电可靠性。
五、安全与防护。
1. 箱式变电站周围应设置围墙或者其他安全防护设施，防止外部人员非法进入。
2. 箱式变电站内部应设置明显的安全警示标识，设备应按照相关规范进行接地和防雷处理。
3. 针对可能发生的火灾、泄露等危险情况，应制定相应的应急预案和应急处置措施。
六、检测与评估。
1. 箱式变电站应定期进行设备运行状态的检测和评估，确保设备性能稳定可靠。
2. 对于设备的老化和损坏情况，应及时进行更换或修复，确保设备的长期稳定运行。
七、总结。
通过严格执行箱式变电站执行标准，可以有效提高箱式变电站的运行可靠性，保障电网供电质量，为城市和乡村的电力供应提供有力保障。
同时，也能够减少因设备故障而造成的损失，确保电力系统的安全稳定运行。
箱式变电站
箱式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置俗称欧式箱变，用于城市高层建筑城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，占地面积仅为同容量常规土建式变电站 1/10~1/5，大大减少了建设费用在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，本产品外壳产要选用复合板和钢板制作，是目前城乡变电站建设和改造的首选新型成套设备。
本产品符号GB/T17467—1998《高压/低压预装式变电站》标准和IECl330标准。
功能特点：1.具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点。
2.与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。
3.外壳材质可根据用户需求选用非金属，复合板或钢板。
应用范围：用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
2．箱式变压器箱式变压器将传统变压器集中设计在箱式壳体中，具有体积小、重量轻、低噪声、低损耗、高可靠性，广泛应用于住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所。
组合式变压器(俗称美式箱变也叫箱式变压器)是将变压器、高压受电部分的负荷开关及保护装置、低压配电装置、低压计量系统和无功补偿装置组合在一起的成套变配电设备。
组合式变压器（俗称美式箱变）组合式变压器(俗称美式箱变)主要特点：全密封、全绝缘、结构紧凑、外形美观、体积仅为箱式变电站（欧式箱变）的1/3左右。
无须配电房，可直接安放在室内或室外，也可安放在街道两旁和绿化带内，可靠地保证了人身安全，既是供电设施，又可装点环境。
组合式变压器(俗称美式箱变也叫箱式变压器)可用于终端供电和环网供电，转换十分方便，保证了供电的可靠性、灵活性。
箱式变电站
箱式变电站箱式变电站是70年代的产物。
其构造大体上是一个箱式结构，设有高压开关小室、变压器小室及低压配出开关小室三个部分，可安装630kV A及以下变压器。
其特点是：占地面积小；工厂化生产、速度快、质量好；施工速度快，仅需现场施工基础部分；外型美观，能与住宅小区环境协调一致；适应性强，具有互换性，便于标准化、系列化；维护工作量小，节约投资。
因此，箱式变电站无论国内、国外都受到重视和欢迎，得到普遍的应用，是非常有前途的电气设备。
箱式变电站外壳的材质多样化，分为钢板、铝板的板式结构及钢筋混凝土结构几种。
一、箱式变电站产品简介箱式变电站简称箱变，又称组合变电站，是一种集高低压开关设备、变压器于一体的户外变配电成套设备。
此种产品有两种典型的形态，一种是“欧式”，一种是“美式”。
“欧式箱变”在我国较为普遍。
因这种产品技术我国早在20世纪70年代末就已从西欧引进，故称“欧式箱变”，并于1989年针对此类产品国家颁布了专业标准，即ZBK40001–89《组合式变电站》。
原电力部于1993年正式提出“箱式变电站”的术语，并颁布了行业标准DL/T537–93《箱式变电站定货技术条件》。
“欧式箱变”的最大特点是组合，即将变压器、高低压开关柜、分高压室、变压器室、低压室组合在一个外壳之中，主回路采用电缆和母线排连接，一个箱变内可放置一台或多台变压器，产品尺寸变化较大，用户可对高低压元件、柜型、变压器型号作自由选择。
“美式箱变”是最近几年才进入我国的，是美国大量应用的产品（已占配电变压器的90％）。
在美国叫“自保护变压器”(也有带底座和间隔的变压器)。
因产品技术发源于美国，故称为“美式箱变”。
“美式箱变”最大特点为一体化，高压元件、变压器均置于变压器油箱之中，低压配置也极为简单，由于这种产品体积小、价格低，比较适合我国市场，故在我国推广较快，已有取代“欧式箱变”的趋势。
ITC委员会对箱变类产品，于1995年才正式出版了针对性的标准，即IEC1330–95《高压/低压预装式变电站》。
预装式变电站概述
预装式变电站概述预装式变电站又称为箱式变电站，简称箱变，是将高压开关设备、配电变压器和低压配电装置，按一定接线方案组成一体的紧凑式配电设备。
在工厂设计、制造和内部电气接线及装配时，应经过规定的出厂试验验证和型式试验考核。
预装式变电站可以将高压直接进入负荷中心，线损少、供电质量高，即“高压受电-变压器降压-低压配电”。
由于供电可靠性要求高，采用高压环网或双电源供电、低压网自动投切的预装式变电站成为配电设备的首选。
1.种类①按整体结构划分。
习惯分为欧变和美变，前者以前在我国称为组合式变电站，将高压开关设备、配电变压器和低电压配电设备布置在三个紧靠的隔室内，通过电缆或母线实现电气连接。
后者以前称为预装式变电站，将变压器器身、高压负荷开关、熔断器及高低压连线置于1个共同的封闭油箱内。
②按安装场所划分为户内和户外。
③按高压接线方式划分为终端接线、双电源接线和环网接线类型。
④按箱体结构划分为整体、分体等类型。
2.特点（1）自动化程度高智能化设计，保护系统采用微机综合自动化装置，分散安装，遥测、遥信、遥控、遥调即“四遥”。
每个单元具有独立运行功能，继电保护功能齐全，可对运行参数进行远距离设置，对箱体内湿度、温度控制和远方烟雾报警，无人值守；根据需要还可通过图像进行远程监控。
（2）工厂预制化按照主接线图和箱外设备设计，确定主要设备元件型号、规格，在成套厂安装、调试，现场直接使用。
可将高压线路直接送电负荷中心。
（3）先进、安全可靠箱体制作工艺先进，壳体用镀铝锌钢板，耐锈蚀，内封板用铝合金扣板，夹层用防火保温材料，箱体内安装空调及除湿装置，内部设备运行不受外界影响，适应-40～+40℃。
箱内设备用全封闭高低压开关柜如XGN型、GGD型、干式变压器、干式互感器、真空断路器、弹操机构、旋转隔离开关等设备，产品全封闭、全绝缘结构，无油化运行。
二次系统来用微机综合自动化系统，可实现无人值守。
（4）组合方式灵活结构紧凑，每个箱构成1个独立系统，组合灵活多变。
