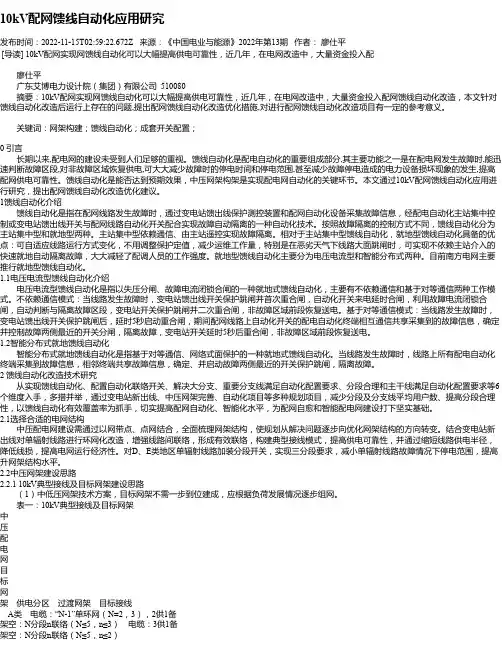

10kV配网馈线自动化应用研究发布时间：2022-11-15T02:59:22.672Z 来源：《中国电业与能源》2022年第13期作者：廖仕平[导读] 10kV配网实现网馈线自动化可以大幅提高供电可靠性，近几年，在电网改造中，大量资金投入配廖仕平广东艾博电力设计院（集团）有限公司 510080摘要：10kV配网实现网馈线自动化可以大幅提高供电可靠性，近几年，在电网改造中，大量资金投入配网馈线自动化改造，本文针对馈线自动化改造后运行上存在的问题,提出配网馈线自动化改造优化措施,对进行配网馈线自动化改造项目有一定的参考意义。
关键词：网架构建；馈线自动化；成套开关配置；0 引言长期以来,配电网的建设未受到人们足够的重视。
馈线自动化是配电自动化的重要组成部分,其主要功能之一是在配电网发生故障时,能迅速判断故障区段,对非故障区域恢复供电,可大大减少故障时的停电时间和停电范围,甚至减少故障停电造成的电力设备损坏现象的发生,提高配网供电可靠性。
馈线自动化是能否达到预期效果，中压网架构架是实现配电网自动化的关键环节。
本文通过10kV配网馈线自动化应用进行研究，提出配网馈线自动化改造优化建议。
1馈线自动化介绍馈线自动化是指在配网线路发生故障时，通过变电站馈出线保护测控装置和配网自动化设备采集故障信息，经配电自动化主站集中控制或变电站馈出线开关与配网线路自动化开关配合实现故障自动隔离的一种自动化技术。
按照故障隔离的控制方式不同，馈线自动化分为主站集中型和就地型两种。
主站集中型依赖通信、由主站遥控实现故障隔离。
相对于主站集中型馈线自动化，就地型馈线自动化具备的优点：可自适应线路运行方式变化，不用调整保护定值，减少运维工作量，特别是在恶劣天气下线路大面跳闸时，可实现不依赖主站介入的快速就地自动隔离故障，大大减轻了配调人员的工作强度。
就地型馈线自动化主要分为电压电流型和智能分布式两种。
目前南方电网主要推行就地型馈线自动化。
馈线自动化技术用于10kV配网架空线路的探讨
０引 言 馈线 自动化技术的发展对 当前 的电网配网技
术 有 着 重 要 的 推 动 作 用 ，其 重 要 性 在 于对 １０ ｋＶ 电网的配网架空线路的安全性 和传输速率提供 了 一 定保障 ，对 于电路配网的工作技术来说 ，安全 性 和 传 输 速率 是 首 要 考 虑 的 因 素 ，因此 馈 线 自动 化 技 术 是 电路 配 网 工 作 人 员 需 要 优 先 采 用 的技 术 ，在 技术 采 用 的时 候 要 注 重对 馈 线 自动 化 技术 的 原 理 和 特征 有 所 认 识 ，并 对 可能 发 生 的情 况做 出一定 预案 。
10kV配网馈线自动化与线路继电保护配合应用
10kV配网馈线自动化与线路继电保护配合应用摘要：目前，农村配电网改造升级已配备多台配电自动开关和故障指示器，解决了农村配电网自动化程度低、故障范围大、故障点难以确定的问题。
然而，由于农村地区配电网建设成本较低，往往采用逻辑简单、成本较低的电流保护，同时触发或跳触发现象时有发生，无法有效锁定和缩小故障区段，恢复非故障区域的供电。
继电保护与馈线自动化协调整定原理根据断路器在柱上的位置，分析了分级保护和馈线自动化保护的整定，并介绍了，如何将继电保护与馈线自动化相结合，在无故障区域有效恢复供电，同时减少触发故障，可供参考。
关键词：10kV配网；馈线自动化；继电保护1农村配网当前保护现状农村配网线路建设初期大多对线路保护的投入不足，且线路往往延伸过长、负荷分配不合理，其保护往往依赖变电站出口断路器，停电范围过大；新装配网线路柱上断路器大多依靠自身带有的保护切断故障，选择范围较小，一般根据经验投入固定定值，无法适应日益增长的负荷需求。
同时，对配网继电保护定值设定和保护方式的选择往往并未考虑断路器位置的影响。
现有保护情况下，主线断路器与支线断路器在支线故障或者雷击时往往同时跳闸，容易导致主线路多个分段断路器同时跳闸甚至越级跳闸。
2农村配网线路继电保护2.1农村配网线路继电保护整定原则农村配网继电保护，一般采用典型的主网继电保护方式，但其只能切除故障而不能恢复非故障区域供电，整定原则如下。
分级保护按照变电站10kV出线断路器（第一级保护）、分支断路器（第二级保护）、用户分界断路器（第三级保护）配置整定。
采用变电站10kV出线断路器、分支断路器（或用户分界断路器）两级保护模式，三级保护只针对长分支线路带专用变压器用户的情况。
2.2农村配网线路继电保护断路器动作定值农村配网线路继电保护一般按三段式电流保护进行设置，但需要与变电站出线断路器相配合，若断路器较多，则无法覆盖全线路保护。
这里仅列出分支断路器（含用户分界断路器）设置、按电流Ⅰ段和电流Ⅲ段保护进行配置、电流Ⅰ段零时限切除故障电流、电流Ⅲ段防止线路过负荷、零序保护功能可以视情况投入，根据继电保护要求断路器典型整定规则。
10kV配网馈线自动化系统控制技术分析
技术应用52 2020年4月（下）/ 总第259期引 言馈线自动化在配网自动化中是重要的组成要素，监视配电线路的安全运行状态，如果配电线路发生故障的情况下馈线自动化技术可以快速发现故障，确定故障线路的范围同时切除故障线路，快速恢复对非故障区域内的供电。
探索10kV 配网馈线的自动化系统控制技术，对于新形势下的电力稳定运行有很现实的意义。
1 馈线自动化系统的控制基础故障定位系统是馈线自动化系统实现控制功能的基础，是定位故障点和故障线路的核心设备，利用故障定位系统能极大地缩短故障定位时间，为相关工作人员尽早发现故障并及时解决故障提供有利条件。
在故障定位系统实际运行中，其可以依据检测到的短路电流判断线路故障以及故障类型，利用故障指示器发出明显的红绿光以及发出警报信息，以提醒工作人员及时发现故障信息。
工作人员也可以通过故障指示器显示信息以及人工收集信息确定故障区域。
目前我国10KV 配网馈线自动化系统中主要利用小电流接地故障定位技术进行故障定位，该故障定位技术的定位方法主要有注入信号法、稳态零序电流法和暂态法三种，其中注入信号法原理是在电路输入端注入信号，观察电路有无信号输出来判断电路是否正常的方法，如果注入信号输出正常，则表明电路运行正常，如果注入信号没有输出或输出异常，则表明电路存在故障，该方法检测准确性高，但检测成本同样较高。
稳态零序电流法是利用故障点弧光接地、间歇接地不稳定特性，判断故障点，但是该方法干扰能力差，且故障点会破坏稳态电流，降低检测的准确性。
暂态法是融合注入信号法、稳态零序电流法的一种故障定位技术，既不需要额外安装信号注入、采集装置增加检测成本，其检测稳定性和安全性也较高，在10KV 配网馈线自动化系统故障定位时，应结合现场实际情况和资金投入状况合理选用。
2 馈线自动化的控制方式与控制功能2.1关于馈线自动化的控制功能馈线的自动化控制方式主要有集中式馈线自动化和就地式馈线自动化，其中就地式控制方式也被称为重合器式控制方式。
10kV配电网馈线自动化自愈系统
10kV配电网馈线自动化自愈系统摘要：近几年，随着社会对用电的日益增长，高可靠度电力系统已经成为我国的一项重要工程。
随着科学技术的不断发展，电力市场的发展速度越来越快，技术水平不断提升，电力系统的运行机制也越来越健全，提高10 kV配电网络的使用效率，降低其运行中出现的故障，是当前亟待解决的问题。
关键词：10kV配电网馈线；自动化；自愈系统；引言由于10kV配电网馈线自动化模式在具体应用过程中会因外界干扰而出现一些问题，如果自动化问题不能得到改善，势必会影响10kV配电网的馈线的实际作用，相关电力工程的自动化效果也会受到严重影响，自愈系统可以在短时间内改善10kV配电网馈线自动化的缺陷，保证10kV配电网的馈线自动化模式的实际效果和相关系统的运行效果，确保10kV配网馈线在电力工程中发挥最大作用。
一、认识配电自动化系统配电自动化系统的应用是我国电力系统更好发展的必然趋势。
配电自动化系统可以有效节省技术人员的时间和成本，通过对配电网的监控，技术人员可以了解整个配电系统，并及时处理故障，配电自动化系统的主要部件包括主站（可选电子站）、配电终端和通信通道，它们可以通过信息相互通信，实现数据共享和协同处理功能。
（一）馈线自动化功能简单来说，馈线自动化是指在配电网络的运行中，利用光学测量与控制技术对配电网络的运行状况及影响，从而使电力系统的安全、稳定运行起到重要作用。
当在自动化操作中发生技术问题或其它问题时，监测系统能在最短的时间内发现并处理，对于有些系统中的可操作问题，该系统可以自行进行修复处理，从而使系统的安全、稳定、可靠，从而保障电网的供电质量。
二、10kV配电网馈线自动化模式（一）就地型模式对于当地的10kV配电网馈线，该类线路在正常运行过程中极有可能因外部干扰而出现断路、跳闸等问题，从而降低10kV配电网支线在电力工程中的自动化效果，变电站的综合运行模式和质量效果也将受到严重影响，如果当地10kV配电网馈线在正常使用和自动运行中出现的问题不能及时解决，将不可避免地导致线路整体短停电，短停电次数不断增加，这将严重影响10kV配电网馈线的自动化效果和电气工程的实际施工效果，基于此，应要求相关人员按照标准化要求，对当地10kV配电网馈线自动化模式进行优化调整，及时改进电路具体运行过程中的各种问题，确保10kV配电网的馈线自动化效果上升到一定水平，从10kV配电网馈线自动化的特点来看，10kV配电网的馈线难以满足全电缆和混合线路的要求，因此，在确定10kV配电网馈线自动化方式时，必须根据相关线路的具体类型来确定10kV配电网络的馈线自动化类型，以避免相应线路在传输过程中出现问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
清远供电局10KV配网馈线自动化改造
摘要：针对目前清远供电局下辖的10kv配网馈线存在的问题，提出对该配网馈线进行自动化改造，并主要从改造原则、实施方案等方面对其进行了详细的设计盒改造，从而为馈线的自动化应用提供参考。
关键词：10kv；配网馈线；自动化改造
随着我国社会的进步、经济的发展，用电客户对供电的可靠性及供电质量提出了越来越高的要求，提高电网的供电可靠性成为供电部门急需解决的大问题。
电力系统的几个重要环节中，和用户最为密切的是配电，提高配电环节的自动化水平有利于提高电网的供电可靠性。
1清远供电局配网线路存在的问题
通过对清远10kv配网馈线的分析发现，在已实现配网自动化区域，目前是覆盖到线路的关键节点实现标准三遥功能，例如分段开关、联络开关、环网柜等位置，线路其他非关键节点覆盖和监控不足。
未实现配网自动化的线路还有一部分采用单电源辐射供电，没有形成环网供电，供电可靠性达不到要求，这与供电可靠性要求不相适应。
同时现有线路分段开关装设不足，很多开关都是手动开关，导致不能合理将线路负荷分段，使得故障时不能有效隔离故障线路，同时故障时不能分倒负荷，使得整条线路的供电可靠性比较低。
而且由于大部分农村线路地形复杂，故障查找、处理时间长，降低了供电可靠性，同时影响优质服务。
通常出现线路故障时采用人工巡线方式查找故障点，故障查找最少也要2～3小时。
2项目方案选择
项目方案主要有三种：简易型馈线自动化（故障定位系统），分布式智能型馈线自动化，集中控制和分布式控制相结合的馈线自动化。
2.1简易型馈线自动化（故障定位系统）
配网线路故障自动定位系统是一套自动高效的故障点检测及定位系统，具有检测原理先进；故障定位快速；工程实施捷；系统运行可靠；通信通道灵活等特点。
2.2分布式智能型馈线自动化
分布式智能型馈线自动化方式，可不依赖于通信通道和主站，实现就地故障隔离。
属于分布式FA方案，同时通过通信扩展实现三遥功能。
具有隔离转供速度快，准确性高；停电面积最小，停电时间最短；隔离转供过程中负荷不会受到冲击；不依赖保护定值级差配合；故障处理不依赖于主站与通信等特点。
2.3集中控制和分布式控制相结合的馈线自动化
根据现有情况，馈线自动化方案以集中式控制为主，分布式智能控制为辅，充分发挥各自的优点，两种方式互补，根据通信网络系统运行情况，可以无缝切换故障处理模式。
完成馈线的快速故障自动定位、故障区段隔离、非故障区段自动转供电。
3改造原则
10kV配电网馈线自动化改造，总体上遵循稳定可靠、实用、先进性与经济性相结合的原则，建成适合清远地区经济实用的馈线自动化系统，以提高配网运行可靠性为目标，实现配电网的故障自动定位、故障自动隔离和非故障区段自动恢复供电。
3.1稳定可靠
稳定可靠需要在两个方面考虑：一是系统的稳定和可靠性，另一个方面是设
备的稳定可靠性。
因此要保证系统的结构不能太复杂，系统在设计时要考虑各种
情况下的可靠性。
主站系统在设计时要考虑系统的结构清晰、简单、模块化、标
准化，以保证系统各模块的的稳定和系统集成时的稳定性。
对于配网的故障处理（故障自动隔离、自动转供和恢复供电）原则应该考虑在各种运行状态下故障处
理的可靠性。
因此最最适当的故障处理的控制原则应该是：
（1）故障尽可能就地处理
（2）分层分布式控制：局部故障局部处理（一个电气环内的开关自己互相协
集中控制和分布式控制相结合
故障处理的目标是：停电范围最小、停电时间最短。
大多数配网是简单的手拉手环网，采用分布式智能控制原理很容易实现故障
的就地处理，而它不依赖于主站和通信系统，使得系统的可靠性提高很多。
3.2实用性
根据清远配网的特点选择最适合自动化方案来实施。
综合考虑现有配网络结构、设备情况、资金规模等选择最能见效的方案实施。
自动化系统必须综合规划，统筹考虑各方案的特点，可以分步、分期实施、逐步升级。
3.3先进性
系统设计理念具有先进性，系统规划有前瞻性，使用稳定有效的先进技术设备。
实际上有些新技术由于缺少时间验证可能反而是不稳定的因素，因此应平衡
两者的关系。
4馈线自动化项目实施改造方案
项目分三层：底层分两步走，一是原有一次设备自动化升级，二是新增设备；中层是主站建设，将底层信息收集，再往上层反馈；上层是终端大系统，主要是
收集主站反馈信息，综合分析监控。
4.2柱上断路器与柱上负荷开关的选用
根据上面性能比较, 针对不同情况对断路器和负荷开关进行选择。
（a）首端变电站是中压电网注入电能的闸门, 大多是比较重要的枢纽变电站。
10kV入口
总开关要求较高，一般根据变电站出口短路电流和短路容量及系统等值阻抗来选择相应额定
切断电流等级的断路器或真空断路器。
分支开关出线要求低一些, 一般选真空断路器，首端变
电站一般不选用负荷开关。
（b）开闭所仅有电能集散功能, 没有变电压功能, 与变电站差别主要在于没有变压器。
开
闭所一般两路进线, 6回一10回出线, 单母分段。
因为对开闭所配置开关设备要求比较复杂,
所以一般进线设断路器出线设断路器, 当满足继电保护和操作要求时, 可装设负荷开关；联络
一般设断路器。
（c）一般大中型企业, 属一级负荷或较重要二级负荷, 通常由电缆线路或架空线直接供电, 首端采用断路器, 末端断路器或负荷开关加熔断器。
对于三级或二级负荷小企业用户, 通常由
树干式线路或手拉手环网配电线路供电, 断路器或负荷开关均可选择, 没有特殊要求。
（d）断路器的选择：一般选择真空, 少数场合选用SF6, 少油属淘汰产品。
5结束语
通过上述的改造，项目取得良好效果。
在某一区域发生故障时，柱上开关及时跳开，隔
离故障区段。
随后，将因线路发生故障而失电的非故障区域在分段式柱上开关的配合下快速
恢复供电，供电局针对故障区段进行检修，从而避免了因线路出现故障而导致整条线路停电，减小停电范围，故障查找时间等。
