特殊条件下地质录井内容
地质录井
钻前准备
1、收集区域和邻井资料，掌握地质设计内容，预告构造、 地层、取资料要求、地质因素有关的故障等，做到人人心中
有数。 2、钻前基本数据（补心高度、钻井罐容积、表套数据等） 的收集。 3、物质准备（设备、工具、器材、药品和记录表等）。 4、钻具管理（丈量、入井钻具结构、记录、日常管理等）
1、概念：钻头钻进单位进尺所需的纯钻进时间。小于1分钟按1分钟计算。 单位：min/m，保留整数。 连续测量、每米一点或特殊情况按需要加密。
二、碎屑岩岩心描述
由碎屑颗粒+胶结物组成的岩石。 1、定名原则：颜色+含油级别+岩性（三级定名） （1）按岩性成份含量定名 含量≥50%， 定岩石的基本名，以“××岩”表示； 25%≤含量＜50%， 以“××质”表示，写在基本名称之前； 10%≤含量＜25%， 以“含×× 表示，写在最前面； 含量＜10%， 不参加定名，应描述； 含量均＜50%， 则采用复合定名原则，即把25%≤含量＜50%的成 份联合起来 定岩石的基本名称。 （2）按颗粒大小分类
6、岩心出筒及油气水观察
（1）取心钻头出转盘面立即盖住井口； （2）丈量底空（从取心钻头面到取心筒底部无岩心的空间长度）； （3）用专用工具依次取出岩心，先下后上，从左到右依次放入岩心盒内。 （4）取心钻头一出井口，立即观察记录从钻头内流出来的钻井液油 气显 示情况和特征。 （5）边出筒边观察岩心表面油气外渗情况；含油岩心，擦净表面， 及时 描述后，选择具有代表性的含油岩心，采用无色玻璃纸包装封蜡；其他岩 心用水清洗。 （6）含气试验。将储集岩岩心浸入清水中，观察记录岩心柱面冒气泡大 小、产状(串珠状、断续状)、声响程度、持续时间、冒气 位置个数及与缝 洞关系，有无H2S味，冒油花油膜面积等，并用红蓝铅笔圈出其部位，用 针管抽吸法或排水法收集气样。 （7）记录岩心破碎、磨损情况。
地质录井-教材2007.1
1、岩屑初描
岩屑洗净后，应对岩屑进行初描。 （1）掌握钻时与岩性的关系，了解二者深度的符合程度，
检验岩屑迟到时间，校正井深。 （2）系统观察岩性，识别岩屑真伪，参照钻时分层定名， 对其中少量的特殊岩性及特殊的结构、构造等，要挑出样品包 好，注明深度，放在相应深度的岩屑上面，以备细描时参考。 （3）细致观察，及时逐包荧光湿照；如有油砂应包一小包， 注明深度，放在该深度的岩屑上面。 （4）对岩性进行粗略描述，以便掌握岩层层序，为修改地 层预告提供依据，粗描要做到新成份出现卡出单层厚度，结合
合为一包。
遇特殊情况起钻，未取全的岩屑，下钻钻进前应补取。 渗漏时，要校正迟到时间。井漏未取到岩屑，要注明井段及原因。
钻遇特殊层段，取不到岩屑时，及时采取措施。
侧钻井岩屑取样：侧钻点在已录井井段，从开始侧钻就应取观察样， 一旦发现侧钻出原井眼，按钻井地质设计要求连续取样，编号自侧钻出 点前原编号顺延。
钻时卡出渗透层，初步判断油、气层。
2、岩屑细描 （1）大段摊开，宏观细找；（2）远看颜色，近查岩性； （3）干湿结合，挑分岩性；（4）逐包定名，按层描述。 3、岩屑描述内容 （1）参照岩心描述，结合岩屑形状、孔隙、缝洞等描述： 岩性定名、颜色、矿物成分、结构、构造、含有物、物 理化学性质、含油气显示情况。 （2）含油情况
七、钻遇特殊地层地质录井的综合判断
1、钻遇异常高压地层（砂泥岩地层） 1）邻井资料：根据泥页岩密度偏小井段、压力、测试 资料，及测井资料中的电阻率降低、声波时差增加等，确 定工作井可能的异常高压过渡带、异常高压带井段、层位；
在尚未钻探的区块，根据地震资料（地震波层速度偏小） 确定工作井可能的异常高压过渡带的层位、顶部深度。做 到心中有数。 2）钻时录井：钻遇异常高压地层过渡带时，在钻压、 转速及水力参数一定时，钻速增加，钻时相对减小。 3）可钻性（dc）指数：钻遇异常高压地层过渡带时， 可钻性（dc）指数向着减小的方向偏离正常压实曲线。

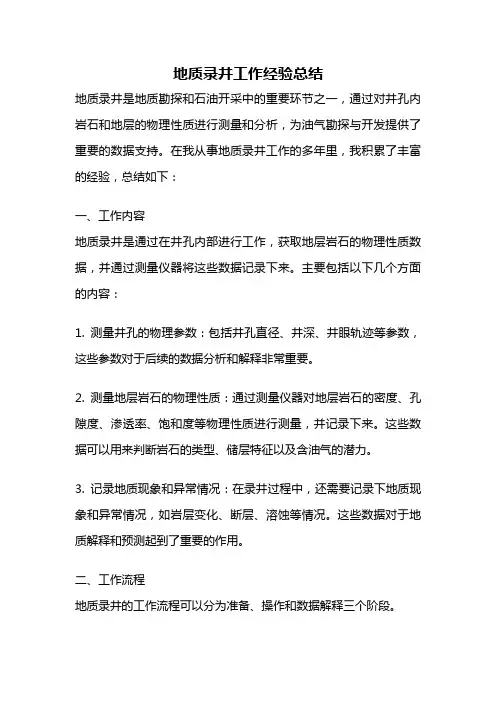

地质录井工作经验总结
地质录井工作经验总结地质录井是地质勘探和石油开采中的重要环节之一，通过对井孔内岩石和地层的物理性质进行测量和分析，为油气勘探与开发提供了重要的数据支持。
在我从事地质录井工作的多年里，我积累了丰富的经验，总结如下：一、工作内容地质录井是通过在井孔内部进行工作，获取地层岩石的物理性质数据，并通过测量仪器将这些数据记录下来。
主要包括以下几个方面的内容：1. 测量井孔的物理参数：包括井孔直径、井深、井眼轨迹等参数，这些参数对于后续的数据分析和解释非常重要。
2. 测量地层岩石的物理性质：通过测量仪器对地层岩石的密度、孔隙度、渗透率、饱和度等物理性质进行测量，并记录下来。
这些数据可以用来判断岩石的类型、储层特征以及含油气的潜力。
3. 记录地质现象和异常情况：在录井过程中，还需要记录下地质现象和异常情况，如岩层变化、断层、溶蚀等情况。
这些数据对于地质解释和预测起到了重要的作用。
二、工作流程地质录井的工作流程可以分为准备、操作和数据解释三个阶段。
1. 准备阶段：在进行地质录井之前，需要对测量仪器进行检查和校准，确保其正常工作。
同时，还需要研究井孔的地质背景和钻探日志，了解井孔的地层情况，为后续的工作做好准备。
2. 操作阶段：在进行地质录井时，需要根据测量仪器的要求，将测量设备和探头下入井孔，并进行测量。
在测量过程中，需要根据仪器的指示进行操作，并记录下测量结果和相关的地质现象。
3. 数据解释阶段：在完成地质录井后，需要对测量数据进行解释和分析。
首先，需要对录井曲线数据进行处理和解释，得到地层的物理属性。
然后，根据地质背景和其他地质数据，对地层进行解释和划分。
最后，需要将解释结果整理成报告，向其他团队成员进行沟通和交流。
三、工作技巧在地质录井工作中，我积累了一些经验和技巧，可以提高工作效率和准确度：1. 熟悉测量仪器：掌握测量仪器的使用方法和原理，能够根据地质条件和测量要求，选择合适的仪器和参数，提高测量的准确性。

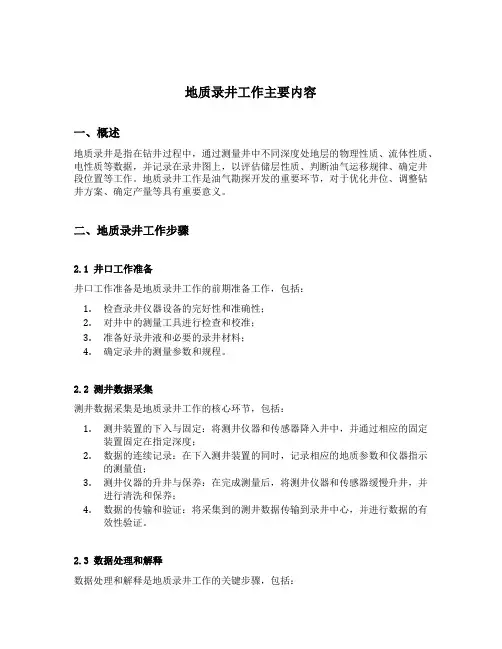

地质录井工作主要内容
地质录井工作主要内容一、概述地质录井是指在钻井过程中，通过测量井中不同深度处地层的物理性质、流体性质、电性质等数据，并记录在录井图上，以评估储层性质、判断油气运移规律、确定井段位置等工作。
地质录井工作是油气勘探开发的重要环节，对于优化井位、调整钻井方案、确定产量等具有重要意义。
二、地质录井工作步骤2.1 井口工作准备井口工作准备是地质录井工作的前期准备工作，包括：1.检查录井仪器设备的完好性和准确性；2.对井中的测量工具进行检查和校准；3.准备好录井液和必要的录井材料；4.确定录井的测量参数和规程。
2.2 测井数据采集测井数据采集是地质录井工作的核心环节，包括：1.测井装置的下入与固定：将测井仪器和传感器降入井中，并通过相应的固定装置固定在指定深度；2.数据的连续记录：在下入测井装置的同时，记录相应的地质参数和仪器指示的测量值；3.测井仪器的升井与保养：在完成测量后，将测井仪器和传感器缓慢升井，并进行清洗和保养；4.数据的传输和验证：将采集到的测井数据传输到录井中心，并进行数据的有效性验证。
2.3 数据处理和解释数据处理和解释是地质录井工作的关键步骤，包括：1.数据质量控制：对采集到的数据进行质量控制，包括数据的清理、去噪声、校正等；2.数据分析和解释：对清洗后的数据进行分析和解释，包括地层分析、储层评价、油气运移规律分析等；3.绘制录井图：根据数据分析结果，绘制相应的录井图，反映地层和储层的特征和分布。
2.4 录井数据应用录井数据应用是地质录井工作的最终目的，包括：1.储层评价：通过对录井数据的分析和解释，评价储层的性质和品质，为油气勘探开发提供依据；2.井段划分：根据录井数据，确定油气层段的上下界限，为后续的完井和产量预测提供基础；3.优化井位：根据录井信息，优化井位选择，提高勘探成功率；4.调整钻井方案：根据录井数据，调整下一个钻井井段的钻井方案，减少安全事故和钻井风险；5.产量预测：通过录井数据，预测储层的产能，为后续的开发决策和调整提供依据。

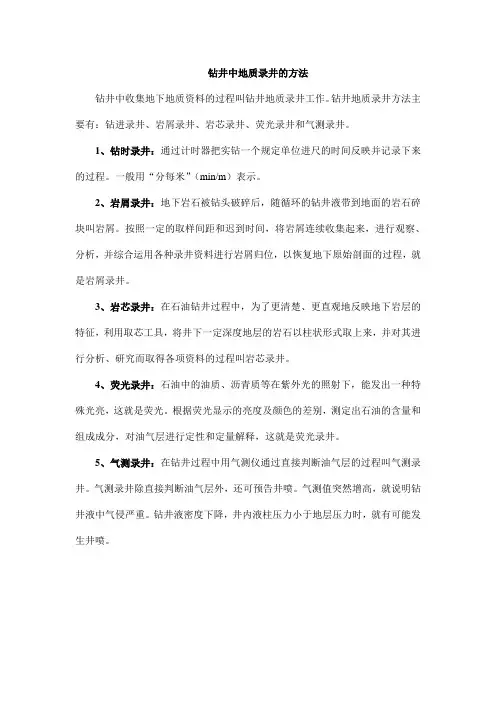

钻井中地质录井的方法
钻井中地质录井的方法
钻井中收集地下地质资料的过程叫钻井地质录井工作。
钻井地质录井方法主要有：钻进录井、岩屑录井、岩芯录井、荧光录井和气测录井。
1、钻时录井：通过计时器把实钻一个规定单位进尺的时间反映并记录下来的过程。
一般用“分每米”（min/m）表示。
2、岩屑录井：地下岩石被钻头破碎后，随循环的钻井液带到地面的岩石碎块叫岩屑。
按照一定的取样间距和迟到时间，将岩屑连续收集起来，进行观察、分析，并综合运用各种录井资料进行岩屑归位，以恢复地下原始剖面的过程，就是岩屑录井。
3、岩芯录井：在石油钻井过程中，为了更清楚、更直观地反映地下岩层的特征，利用取芯工具，将井下一定深度地层的岩石以柱状形式取上来，并对其进行分析、研究而取得各项资料的过程叫岩芯录井。
4、荧光录井：石油中的油质、沥青质等在紫外光的照射下，能发出一种特殊光亮，这就是荧光。
根据荧光显示的亮度及颜色的差别，测定出石油的含量和组成成分，对油气层进行定性和定量解释，这就是荧光录井。
5、气测录井：在钻井过程中用气测仪通过直接判断油气层的过程叫气测录井。
气测录井除直接判断油气层外，还可预告井喷。
气测值突然增高，就说明钻井液中气侵严重。
钻井液密度下降，井内液柱压力小于地层压力时，就有可能发生井喷。

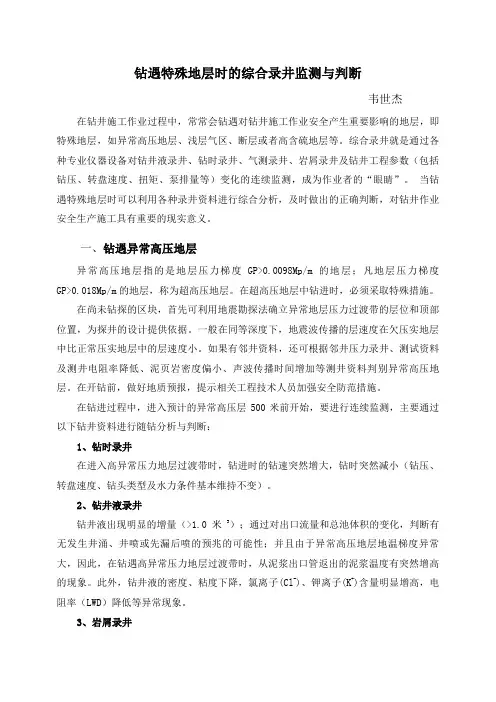

钻遇特殊地层时的综合录井监测与判断韦世杰在钻井施工作业过程中
钻遇特殊地层时的综合录井监测与判断韦世杰在钻井施工作业过程中，常常会钻遇对钻井施工作业安全产生重要影响的地层，即特殊地层，如异常高压地层、浅层气区、断层或者高含硫地层等。
综合录井就是通过各种专业仪器设备对钻井液录井、钻时录井、气测录井、岩屑录井及钻井工程参数（包括钻压、转盘速度、扭矩、泵排量等）变化的连续监测，成为作业者的“眼睛”。
当钻遇特殊地层时可以利用各种录井资料进行综合分析，及时做出的正确判断，对钻井作业安全生产施工具有重要的现实意义。
一、钻遇异常高压地层异常高压地层指的是地层压力梯度GP>0.0098Mp/m的地层；凡地层压力梯度GP>0.018Mp/m的地层，称为超高压地层。
在超高压地层中钻进时，必须采取特殊措施。
在尚未钻探的区块，首先可利用地震勘探法确立异常地层压力过渡带的层位和顶部位置，为探井的设计提供依据。
一般在同等深度下，地震波传播的层速度在欠压实地层中比正常压实地层中的层速度小。
如果有邻井资料，还可根据邻井压力录井、测试资料及测井电阻率降低、泥页岩密度偏小、声波传播时间增加等测井资料判别异常高压地层。
在开钻前，做好地质预报，提示相关工程技术人员加强安全防范措施。
在钻进过程中，进入预计的异常高压层500米前开始，要进行连续监测，主要通过以下钻井资料进行随钻分析与判断：1、钻时录井在进入高异常压力地层过渡带时，钻进时的钻速突然增大，钻时突然减小（钻压、转盘速度、钻头类型及水力条件基本维持不变）。
2、钻井液录井钻井液出现明显的增量（>1.0米3）；通过对出口流量和总池体积的变化，判断有无发生井涌、井喷或先漏后喷的预兆的可能性；并且由于异常高压地层地温梯度异常大，因此，在钻遇高异常压力地层过渡带时，从泥浆出口管返出的泥浆温度有突然增高的现象。
此外，钻井液的密度、粘度下降，氯离子(Cl-)、钾离子(K+)含量明显增高，电阻率（LWD）降低等异常现象。
3、岩屑录井在钻遇高异常压力地层时，返出岩屑泥岩的颜色深，呈片状，富含生物，粘性降低，不能造浆，岩屑中伊利石、高岭石和碳酸钙矿物成分有明显的增加。
地质录井工安全操作规范
地质录井工安全操作规范一、各项施工作业，操作人员必须劳动保护用品穿戴齐全。
二、值班房搬迁。
吊装前房内所有物品应固定牢靠，房内禁放易燃易爆物品；吊装、吊放过程中应有专人负责指挥，吊装时应将绳索挂好，吊车起重臂活动范围内和被吊装设备上、下严禁站人，人员不得钻入无退路的死角；搬运过程中应有专人押运。
三、地质录井作业1、丈量钻具、套管作业时应确认钻具套管固定后方开作业，禁止与卸钻具、套管同时作业。
丈量时应注意防碰撞、防碾压、防摔倒。
2、上钻台丈量方入、检修传感器必须戴安全帽，划方入时应站在活动转盘面以外。
3、捞取岩样或巡回检查时，应走梯子，抓牢扶手，避免滑倒摔伤。
4、清洗岩屑时，应戴胶质手套，防止泥浆对皮肤的腐蚀。
5、电烤箱使用前应对电路及烤箱本身进行安全检查，外壳接地良好，防止漏电、触电。
6、岩心出筒时，岩心筒与工作面的距离不大于0.2米，禁止用手直接接岩心。
7、用榔头敲击岩心筒辅助出心时，应防止榔头伤人。
8、选样劈心时，应在劈心槽内进行，挥刀人员正前方不准站人。
9、进行荧光分析时，应先检查荧光灯外壳是否漏电。
四、特殊录井作业1、井喷收集资料。
当发生井喷时，应按钻井施工单位的统一指挥，及时关闭所有电源，灭绝火种，妥善保管资料，执行应急预案。
2、测井作业时，无关人员应远离测井仪器，减少放射源的辐射和井壁取心有可能发生的爆炸伤害。
3、固井作业时，在试压或泵送作业期间，不准进入高压警戒区，防止意外伤害。
五、特殊井施工作业1、有H2S井的施工作业。
对新探区的井和已知可能有H2S的井施工必须配备H2S浓度检测仪和正压型呼吸器，并掌握使用方法。
一旦发现H2S气体，立即启动防H2S应急预案。
2、海油陆采和滩涂油区井的施工作业。
施工过程中应急随时掌握近海区的气象预报和上级通知的安全信息。
对配备的救生器材应当妥善保管和掌握使用方法，当遇到油田规定的人员撤离的大风标准时，或接到上级人员撤离的命令后，应立即启动撤离预案。
撤离时应和工程人员一起行动，避免单独行动。
钻遇特殊地层及地质监督现场工作案例
案例内容
事件经过 本井预计油气水段：3125-3165m ，实
钻至井深3170m，录井无油气显示。 经与邻井对比，本井2920-3110m泥岩
段相当于 扣49-5井2935-3118m层段。 而扣49-5井3118-3165m显示段油气显 示明显，均为油斑。
案例内容
事件经过
岩，经过与扣49-1井和 扣49-5井反复对比，复查岩屑，本井 与邻井油层上、下地层对比均良好， 中间油气显示段缺失，监督现场分析 为钻遇断层。
3、钻遇落差较大的断层： 1）、钻时录井：钻井工艺相同时，钻时突然降低或放空，有 时伴有蹩跳钻。 2）、岩心、岩屑录井：通过与邻井地层对比，可以发现地层 的重复或缺失，缺失导致岩性突变；可发现构造岩，如角砾 岩、糜棱岩、玻化岩、片理化岩等；岩心上出现擦痕；岩心、 岩屑中可发现大量的亮晶方解石、石英等纤维状晶体及黄铁 矿等次生矿物。 3）、钻井液显示：可能会发生钻井液体积突然减少（井漏、 失返）。 4）、气测录井：若断层是油气运移通道或油气聚集场所，气 测全烃、组份突然大增，一般为高产油气层。
监督工作体会及认识：
1． 通过本次事故的发生，作为一名地质监督 时刻要有高度的责任心，对甲方负责现场施工 的每一个环节，特别是突发事件，要冷静、认 真的对待，并有相应的措施。
2． “放空”现象出现后，录井队的操作员， 应立即通知在井监督、当班司钻。充分利用现 场数据资料进行论证、判断。拿出下一步可行 性施工措施，不应听取单方面的意见。司钻怕 承担“溜钻”的责任，掩盖“放空”的真实情 况，是造成井下情况复杂的主要原因。
案例一
钻遇异常高压层 油气显示的分析与处理
大港油田 侯景强
基本情况
井名：轮古x井 井别：评价井 地理位置：位于轮南14井南偏东约2.2km。 构造位置：位于轮南低凸起桑南潜山构造带东端。 设计井深：5900m 目的层：奥陶系砂屑灰岩段。 钻探目的：①进一步证实桑南斜坡带潜山整体
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特殊条件下地质录井内容
(一)井漏
发生井漏时,应观察记录如下情况
1、漏失井段、层位、岩性、起止时间、漏失量、漏失钻井液的性能及漏失前后的泵
压、排量和钻井液性能体积的变化及井筒内的“静止液面”高度;
2、井口返出情况、返出量,有无油气水显示和放空现象;
3、井漏处理情况,堵漏的时间,堵漏的材料类型,泵入数量,堵漏时钻井液的性能,有无
返出物等;
4、井漏的原因分析（地质因素和人为因素等）。
(二)井涌、气侵、井喷
发生井涌、气侵或井喷时,应观察记录如下情况
1、井涌或井喷的井深、层位、岩性、起止时间、喷势并及时取样;
2、井涌或井喷过程中的喷高或射程、含油气水情况和气体组分的变化情况、泵压和
钻井液性能的变化情况;
3、压井过程、时间、钻具位置、压井液数量和性能;
4、井涌或井喷原因分析,如异常压力的出现,放空井涌,起钻抽吸等。
(三)气测异常
发生气测异常时,应观察记录如下情况
1、气测异常的开始时间,井深（迟深）,层位,钻井液密度、粘度、氯离子,泵压,排量及
气测异常的初始值（全烃、C1～C5）;
2、气测异常达到峰值时的时间,井深（迟深）,气测的峰值（全烃、C1～C5）,取样点
火、燃烧情况,当时的钻井液密度、粘度、氯离子,钻井液体积等参数的变化情况;
3、气测异常消失时的时间,井深（迟深）,气测的降后的基值（全烃、C1～C5）;
4、气测异常的井段、岩性、层位及异常的原因分析（储层储、渗性能或有机质产气等）。
