博科交换机划zone简单配置
博科BROCADE交换机常用命令与zone配置
telnet 10.77.77.77admin passwordctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和local ipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口. 红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。
博科Brocade交换机配置手册
Brocade交换机的系列产品出厂一般都有缺省配置，只要开机就可以正常使用，但是通常都要在交换机上划分ZONE,下面将设置做详细描述。
1、通过IE浏览器连接到交换机（前提：装有JAVA插件）
打开IE浏览器，在地址栏输入交换机的IP地址，回车进入之后，输入管理员用户名和密码登陆，缺省用户名：Admin,密码：password ,界面如下（图一）
图一
2、点击ZONE ADMIN，进入图二界面：
图二
3、选择第一个项Switch/Port Level Zon…，点击OK，进入界面如下（图三）
图三
4、点击PORT ZONE进入端口ZONE设置，首先CREATE ZONE，输入ZONE名称，双击端口号追加到Members成员，追加完毕之后点击APPLY，一个zone创建完成。
以相同的方式创建其他ZONE。
5、点击port confige，进入图四：
图四
6、点击Create Cfg，输入CFG名称，在FC MEMBERS中加入需要的zone，点击APPLY.
7、点击ENABLE CONFIGE，如图五
图五
至此ZONE设置完毕，交换机可以正常使用了。
Brocade(博科)光纤交换机常用命令与zone配置
Version:查看firmware版本
Sfpshow查看sfp状态
Userconfig查看和配置登陆账号
Domainsshow查看交换机的domain信息
Zone的配置
Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离
e(博科)光纤交换机常用命令以及ZONE配置
创建Configurations.将创建的zone添加到配置中.
选用配置、存储配置
Switchshow查看交换机状态
Help
不带任何参数会列出所有交换机的命令
带参数时输出如下
Chassisshow显示外壳信息.重要的是可以显示序列号
Configure,以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters如选yes.那么我们可以进入他的子选项去更改domain ID.
Zone的配置示例
创建Members,就是给端口或wwn创建别名,这里创建了3个别名每个别名包括3个端口.
红线标出的1,1表示domain1中的1号端口.
创建Zones通过zonecreate命令可以将别名,或端口名添加到zone中.
Configdefault恢复出厂默认设置,也需要先做switchdisable
Licenseshow, licenseadd, licenseremove, license的添加,查看,删除命令
configupload和configdownload,可以将配置文件上传或下载.支持ftp scp和local
Brocade交换机Zone配置操作
Brocade交换机Zone配置操作Brocade交换机zone配置操作流程一．通过web tools图形管理工具进行配置1. 通过WEB界面登陆web tools管理工具直接打开IE浏览器，输入交换机IP地址，即可进入。
进入后如下图：2．点击B区（左下角）中的Zone管理（），进入如下配置界面：请按下面流程对zone进行操作，操作主要集中于zone选项卡和config选项卡。
当然如何要为端口定义别名还要在alias选项卡进行别名定义。
2.1 建立别名（可选）先进行别名配置，点击Alias选项卡．（别名为可选操作，主要用于用户对设备及端口更好识别．），点击create建立别名，将端口和ＷＷＮ指定给这个别名即可．2.2 划分zone点击zone选项卡，再点击create建立zone，将需要连接相应存储设备的主机端口与存储端口划分到一个zone中（选中要增加的端口或定义的别名端口，增加到右边，即增加到了相应的zone中）．也可以对zone进行改名或将不要的zone进行删除。
2.3 建立配置文件点击config选项卡，再点击create建立新的配置文件，将我们上一步划分好的zone加入配置文件（选中要增加的zone，增加到右边，即增加到了相应的config文件中）．如果用户已有配置文件，可以将新增加的zone加入到配置文件中。
2.4 保存更改后的配置文件每次对zone进行增加更改后均要进行此操作，选择Action菜单中的save config将配置文件进行保存，如不保存，交换机重启将造成配置丢失．2.5 启用更改后配置文件每次对zone进行增加更改后均要进行此操作，选择Action菜单中的enable config启用配置文件．Zone配置完成．二．通过命令行方式进行zone的配置1．通过telnet方式登陆交换机命令管理方式，如：Telnet <交换机IP>2．与图形方式操作流程一样，只是使用命令方式，具体如下：2.1 创建端口别名（可一个端口创建一个别名，也可多个端口创建一个别名）（可选操作）aliCreate "用户自定义别名" , "端口号"如：aliCreate "bde8200a_tape" , "1,8 "aliCreate "alsbcm_a_tape" , "1,7;1,10 "其他别名操作命令：Alishow――显示定义的别名Aliremove――从别名中删除别名包含的部分端口Alidelete――删除别名2.2 创建zonezoneCreate "新zone的名字" , "端口号;端口号"或zoneCreate "新zone的名字" , "别名;别名"如：zoneCreate "new_front_b_zone" , "1,5;1,6"zoneCreate "HDM570A_zone" , "hdm570a_tape;STK_C;STK_B"其他zone操作命令：Zoneshow――显示定义的zoneZoneadd――向已有zone中增加端口或别名Zoneremove――从zone中删除zone包含的部分端口或别名Zonedelete――删除zone2.3 创建配置文件cfgCreate "配置文件名","zone1;zone2;zone3"如：cfgCreate"tape_cfg","new_front_a_zone;new_front_b_zone;HDM570A_zon e"其他对配置文件的操作命令：Cfgshow――显示定义及生效的配置文件Cfgadd――向已有配置文件中增加zoneCfgremove――从配置文件中删除zoneCfgdelete――删除配置文件2.4 启动配置文件（每次对zone或配置文件的变动，都要执行此操作，此操作对不会造成应用中断）cfgEnable "配置文件名"如：cfgEnable "tape_cfg"2.5 保存配置（每次对zone或配置文件的变动，都要执行此操作，此操作对不会造成应用中断）cfgSave注：用户可通过help <命令>方式查询命令具体内容。
博科光纤交换机Zone的配置
无论命令还是图形配置，其实都一样，它的命令也赶不上cisco的命令多，更赶不上unix命令多，一个设备而已。
说图形：ie6.0jre1.4.2以上默认ip:10.77.77.77http://10.77.77.77或者https://10.77.77.77初始化设置无非就跟刚装操作系统的windows或unix,设些时间什么的，激活端口Zone划分：Zone这个词吓唬人，那就叫“分组”，华zone就像是往年间的电闸，把特定的两头一搭，通电啦...目的就是把某两个口分成一个组或者另一种方式是把两个wwn分成一个组(无论在哪个口，相应的wwn对应的链路就在同一个zone)虽然多个口或wwn可以在一个组，但是这样太容易出问题。
说第一种：两个口分成一个组。
别看那么吓唬人，这些网络设备如果让命令就好理解但是不好操作其实图形的也很好理解，就三步：1.把口定义成一个别名：比方 port01=aaa-port01,port02=aaa-port022.创建一个zone:比方 aaa-zone3.把口加进zone,那就是把aaa-port01,aaa-port02加进aaa-zone.如果命令行创建一个zone2口和11口划成一个zone：P5504c_HBA1_SYM8530_3bBswitch:admin> zonecreate " P5504c_HBA1_SYM8530_3bB", "10,2; 10,11" 或者用上别名：switch:admin> alicreate “SYM8530_3bB”,”10,2”switch:admin> alicreate “P5504c_HBA1”,”10,11”switch:admin> zonecreate " P5504c_HBA1_SYM8530_3bB", "SYM8530_3bB; P5504C_HBA1"好了，保存。
博科交换机zone划分

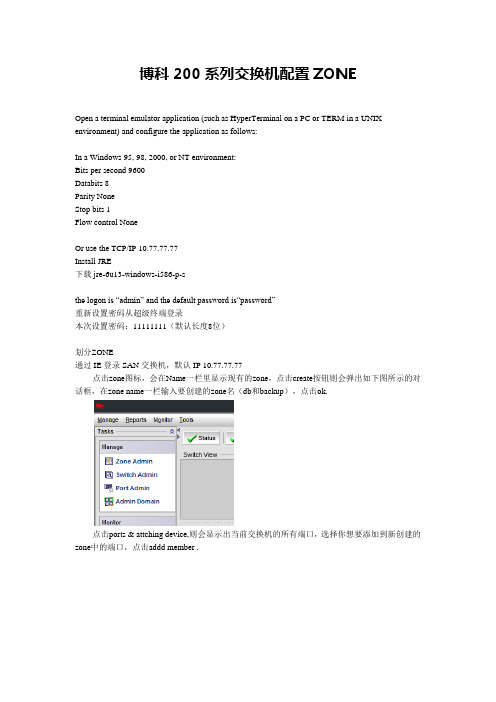

博科200系列交换机配置ZONEOpen a terminal emulator application (such as HyperTerminal on a PC or TERM in a UNIX environment) and configure the application as follows:In a Windows 95, 98, 2000, or NT environment:Bits per second 9600Databits 8Parity NoneStop bits 1Flow control NoneOr use the TCP/IP 10.77.77.77Install JRE下载jre-6u13-windows-i586-p-sthe logon is “admin” and the default password is“password”重新设置密码从超级终端登录本次设置密码：11111111（默认长度8位）划分ZONE通过IE登录SAN交换机，默认IP 10.77.77.77点击zone图标，会在Name一栏里显示现有的zone，点击create按钮则会弹出如下图所示的对话框，在zone name一栏输入要创建的zone名（db和backup），点击ok.点击ports & attching device,则会显示出当前交换机的所有端口，选择你想要添加到新创建的zone中的端口，点击addd member .将port0和port1添加到backup里面，将port2、port4、port5添加到db里面，我这里设置了两个zone；然后新建一个zone conf，本次新建的conf是dawn；将db和backup添加至dawn里面；保持配置，并激活dawn选择switch admin ，reboot交换机。
博科 Brocade 48000交换机划ZONE_互联网版
博科48000交换机划ZONE
本文档展示按WWN 号划Zone
(可在光纤卡标签或者通过操作系统命令获得光纤卡的WWN)
一、web方式登录交换机，输入用户及密码
二、点击主界面左上角“Zone Admin”，进入Zone配置界面
三、Zone配置主界面，在NAME下拉框，能看到目前已存在的ZONE
四、点击”New Zone”按钮，准备添加新Zone
输入新Zone的名字
五、在”Member Selection List”框，点击”WWNS”，能看到已经接入的交换机的光纤卡。
六、确认找到合适的光纤口，按“Add Member”按钮，加到”Zone Members”框。
七、点击”Zone Config”按钮，在右边的”Zone Config members”(注意：不是Zone members!) 看不到新加的Zone,点解”Add Members”加入新的Zone。
然后依次点击”Save Config”保存配置，以及”Enable Config”使配置生效。
（注意信息框提示提交生效成功否）。
博科BROCE交换机常用命令与zone配置
博科B R O C E交换机常用命令与z o n e配置内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）ctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable 命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning 的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。
博科光纤交换机化ZONE
Zone 的配置步骤：1，新建Zone：打开IE，输入交换机管理ip（10.77.77.77），后提示输入：username：adminpssword：password登陆主页面，在左下角点击“Zone Admin”图标在出现的页面点击“zone”选项卡，然后点击“new zone” ,再输入zone的名称，点击“ok”，如下图：选择刚所创建的zone ，然后选择端口，点击“Add Member”3，新建zone config，如下图：将所创建zone 加入zone config 文件里，如下图：4：保存配置：5，激活zone config 文件。
Enable configurationbrocade SAN交换机(IBM TYPE 2109) ZONE的配置方法1）登录到交换机交换机的默认IP是10.77.77.77 (M14存在HA)如不确认,可以通过串口登录进行配置或查看9600 baud, 8 data bits, no parity, no hardware flow control,1 start and 1 stop bit.User ID: admin Password: password>ipAddrSet 可以设置IP地址telnet 192.168.1.212) 查看交换机的zone license,具备license后进行下一步admin>licenseShow3）定义zone 如admin> zoneCreate “CrmDB_zone”,”11，16;11，12”表示zonename 是CrmDB_zone,包含交换机的port16和 port12两个端口admin>zoneAdd “CrmDB_zone”,”11,17”zoneAdd 可以为已存在的ZONE加个number.如上,CrmDB_zone就会包括11,16;11,12;11,17三个端口.4）定义zone configurationadmin>cfgCreate “cfg_name”,”CrmDB_zone;…fast_zone”admin>cfgAdd “cfg_name”,”zone_name”cfgAdd把新建的ZONE加入到已存在的CFG中.5）令zone生效admin>cfgEngable “cfg_name”6） admin>cfgSave保存设置，reboot后znoe依然有效。
Brocade_光纤交换机级联及划分ZONE
目录一、环境描述 (2)二、检查级联许可 (2)三、更改Domain ID (3)四、接线 (13)五、划分ZONE (14)5.1创建ZONE (14)5.2创建ZONECONFIG (14)5.3添加ZONE到ZONECONFIG (14)5.4保存配置 (14)5.5激活配置 (14)5.6查看配置 (15)六、常用命令 (15)一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。
二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。
1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示(downstream)状态。
备注：1、级联License，无论距离长短，两台交换机进行连接都需要购买级联授权。
2、EF License，Extended Fabric 是实现远距离连接的授权，超过10Km就需要进行购买。
三、更改Domain ID光纤交换机默认Domain ID均为1，在做级联前需要将其中一台设备Domain ID 改为其他值（非1，否则将会冲突，连接后指示灯将慢速闪烁）。
1、通过管理端口登录到交换机管理页面；2、点击“Switch Admin”，如下图所示：3、准备更改Domain ID，按下图操作：4、更改Domain ID，按下图操作：四、配置远距离端口级联（超过10KM才需要配置）配置方法配置远距离连接的命令为portcfglongdistance，具体命令格式如下portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance]参数说明slot 为插槽号，可选port 为端口号distance_level 为距离的级别，根据距离的不同可以分为一下四种级别：vc_translation_link_init 参数1 为激活远距离连接的初始化，参数0 为不激活模式，默认参数为1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1博科光纤交换机划zone
应用对象：博科光纤交换机，光纤交换模块
将一条链路上的所有设备对应端口划在同一zone里，保存链路畅通，具体步骤如下：
关于SAN Switch Zone设置，请登录SAN Switch命令行界面。
SAN Switch管理口IP为10.77.77.77，用户名为admin，密码为password
1.进入命令行界面后，请首先设置别名
命令格式为alicreate “aliName”, “member[; member...]”
例如，alicreate “zonetest”,” 1,10; 1,11; 1,12”，即设置别名zonetest，其中包含Domain ID为1的光纤交换机上的10,11,12三个光纤口。
如不确认光纤交换机的Domain ID，可输入命令switchshow，先确认一下。
2.创建Zone
命令格式为zonecreate "zonename", "member[; member...]"
例如，zonecreate “zonestore”,”zonetest”，即创建Zone，Zone名称为zonestore，包含zonetest。
3.创建配置文件
命令格式为cfgcreate "cfgName", "member[ ;member...]"
例如，cfgcre ate “cfgstore”,”zonestore”，即创建配置文件cfgstore，包含zonestore。
4.选用配置
命令格式为cfgenable "cfgName"
例如，cfgenable “cfgstore”，即启用配置配置文件cfgarray，输入后会提示确认启用配置文件，输入yes确认。
5.保存配置
cfgsave，保存zone设置，根据提示，输入yes确认保存配置。
6.查看Zone
配置完成后，可输入zoneshow，查看zone配置。
具体配置示意图如下：。
