提高高速卫生纸机换卷成功率的做法
高速纸机卷取换卷失败成因分析及改善措施
装备与自动化2020年第4期5高速纸机卷取换卷失败成因分析及改善措施徐永祥（广西金桂浆纸有限公司，广西 钦州 535000）摘 要：文章介绍了高速纸机在运行中卷取换卷失败的五个主要原因及其对应的解决方案，通过这些改善方案，换卷成功率从95%提高到99%，为提高纸机生产效率打下了基础。
关键词：高速纸机；卷取换卷；换卷失败中图分类号：TS758文献标志码：A 文章编号：2096-3092（2020）04-0005-021 卷取换卷原理纸页通过造纸机干燥后，在卷纸机上卷成纸卷，当纸卷满足下一道工序即复卷需要卷取纸量时就需要换卷。
换纸卷时，现有白卡纸机普遍使用高压水切断断纸卷尾端的纸页，然后重新将纸页牵引至下一个卷纸辊上完成卷取换卷工作。
2 卷取换卷失败概述某公司纸机从2013年开机，卷取换卷持续出现换卷失败问题。
按设计，换卷成功率应达99%，但实际换卷成功率不到95%，明显低于设计要求。
换卷失败影响时间效率，还产生损纸，影响产量，有时候堵纸过多还会挤坏设备，造成更大的损失，给车间的正常生产带来了极大的影响。
通过分析车间异常的统计情况，换卷失败主要由以下因素造成：（1）压纸辊故障；（2）水针系统异常；（3）三角头黏不上导致打底不良或甩纸；（4）一二次臂或抬辊臂、夹辊臂动作异常；（5）纸卷直径过大。
3 换卷失败成因分析和改善措施3.1 压纸辊故障纸机卷取换卷时，通过压纸辊辅助换卷作业。
压纸辊利用液压系统的比例阀、减压阀等控制，可以随着纸卷的大小而变化。
压纸辊是带有一定深度沟纹的沟纹辊，利于换卷作业时空气排出。
压纸辊故障原因包括如下方面：（1）若压纸辊的平行度、表面粗糙度、沟纹深度不够，会影响换卷作业；另外，压纸辊压力过低会造成压不住纸卷，导致换卷失败。
（2）压纸辊是带沟纹的辊子，其平行度通过钢丝绳调整，在高频率换卷作业中，辊子表面很容易磨损，钢丝绳容易断裂，造成排气不畅，纸幅打折断纸。
改善措施：（1）为了换卷时纸幅排气顺畅，缩短压纸辊更换周期，由一年改为半年；（2）在研磨压纸辊时，表面粗超度要达到3.2，防止打滑；（3）提高钢丝绳检查频率，由每天检查改成每班检查，每年更换一次备件；（4）随着车速提升，将压纸辊压力由设计的4.8MPa提升到5.15MPa；（5）每月停机测量压纸辊水平一次，将原设计压纸辊水平0+0+0+0调整为0+1+1+0自带中高，以利于排气。
纸机干燥部提速改造
纸机干燥部提速改造1前言纸机提速改造，将从原有的平衡达到一个新的平衡。
在确定新的平衡点时，干燥部的能力应当是考虑的主要因素。
提高干燥能力可以从多方面着手，包括：提高湿部脱水能力，增加烘缸组，改善袋通风，改进蒸汽冷凝水系统，改进虹吸管形式，增加挠流棒等方法。
但本人认为，除非需要改为机内涂布或施胶而加一组烘缸外，改造应以尽量不增加烘缸为宜。
2提高湿部脱水能力一般，进烘缸纸页的水分降低1%，可以节约蒸汽5%。
所以，从湿部做文章，提高进烘缸纸页的干度来提高纸机的生产能力，将比单从干燥部努力更为有效。
我厂于1993年从加拿大散得贝引进一台二手纸机。
这台纸机的网部曾在1987年进行过改造，改为V ALMET SYM-FLO流浆箱和SYM-FORMER叠网成形器，设计车速1000m/min。
当时压榨部和烘缸还未进行改造，车速只开650～700m/min，进烘缸的纸页干度只有36%～38%。
引进后，我们对压榨部进行了改造，从原来的两道平压，改为三辊两压区复合压榨加一道平压(原有的)。
目前，这台纸机的进烘缸纸页干度可达40%～43%。
按照现有的设备条件，如果从以下几方面努力，还能进一步提高进烘缸纸页干度，使之达到43%以上。
(1)精细调节网部脱水元件，使之达到最佳脱水状态，使纸页成形和出伏辊的干度达到最佳。
(2)合理配置和使用好毛毯清洗元件，加强洗涤水过滤，确保喷淋管不堵塞，使毛毯始终保持清洁状态。
这一点是极其重要的。
(3)由于纸机压榨辊没有中高控制，所以确保各辊子中高合适，辊面吻合良好，这一点也是很重要的。
(4)提高浆料温度，改善纸页成形，使用有效的助剂，优化抄纸的工艺条件。
在有必要且经济能力允许时，也可以考虑把第三道平压改为靴式压榨。
据VOITH公司介绍，世界上第一台使用靴式压榨的纸机，把第三道传统压榨改为靴式压榨后，在车速提高200m/min(达到1200m/min)之后，进烘缸纸页的干度还提高5%，达到49%～50%，纸机产量提高16%。

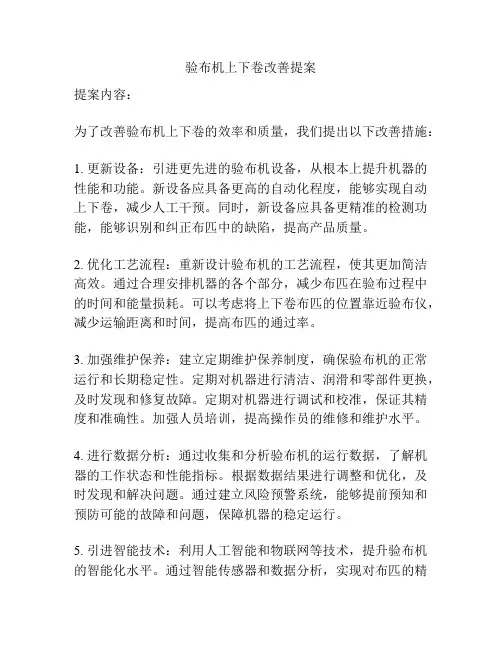

验布机上下卷改善提案
验布机上下卷改善提案
提案内容：
为了改善验布机上下卷的效率和质量，我们提出以下改善措施：
1. 更新设备：引进更先进的验布机设备，从根本上提升机器的性能和功能。
新设备应具备更高的自动化程度，能够实现自动上下卷，减少人工干预。
同时，新设备应具备更精准的检测功能，能够识别和纠正布匹中的缺陷，提高产品质量。
2. 优化工艺流程：重新设计验布机的工艺流程，使其更加简洁高效。
通过合理安排机器的各个部分，减少布匹在验布过程中的时间和能量损耗。
可以考虑将上下卷布匹的位置靠近验布仪，减少运输距离和时间，提高布匹的通过率。
3. 加强维护保养：建立定期维护保养制度，确保验布机的正常运行和长期稳定性。
定期对机器进行清洁、润滑和零部件更换，及时发现和修复故障。
定期对机器进行调试和校准，保证其精度和准确性。
加强人员培训，提高操作员的维修和维护水平。
4. 进行数据分析：通过收集和分析验布机的运行数据，了解机器的工作状态和性能指标。
根据数据结果进行调整和优化，及时发现和解决问题。
通过建立风险预警系统，能够提前预知和预防可能的故障和问题，保障机器的稳定运行。
5. 引进智能技术：利用人工智能和物联网等技术，提升验布机的智能化水平。
通过智能传感器和数据分析，实现对布匹的精
确识别和检测。
通过远程监控和控制，能够实现对机器的远程管理和操作，提高操作的灵活性和便捷性。
以上提案旨在通过更新设备、优化流程、加强维护、数据分析和智能化技术等方面的改进措施，提高验布机上下卷的效率和质量，提升生产效益和产品竞争力。

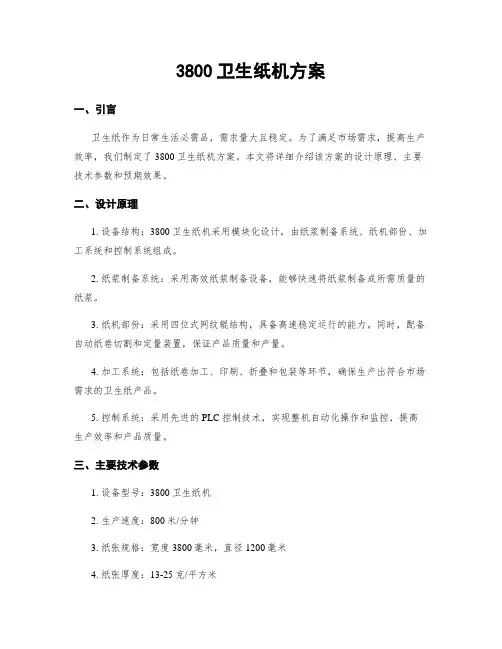

3800卫生纸机方案
