CIR-100红外线耳温计
耳温计使用科普知识
耳温计使用科普知识耳温计是一种测量人体体温的便捷工具，其原理是通过测量耳道内的红外能量来确定体温。
与传统的口腔或腋下测温方法相比，耳温计可以更快地获得准确的体温，并且更加卫生和方便。
以下是有关耳温计的科普知识：1.原理：耳温计利用红外传感器来探测耳道内的红外辐射能量。
人体发出的红外辐射能量与体温呈正相关，通过测量这种能量，耳温计可以准确地得出体温。
2.准确性：耳温计的测量准确性通常较高，可以在0.1°C的范围内进行精确测量。
然而，不正确使用耳温计可能会影响其准确性，如不充分插入耳道或受到外部环境影响等。
3.适应对象：耳温计适用于测量2岁以上的儿童和成年人的体温。
对于婴儿的测量，尤其是3个月以下的婴儿，因为耳道尚未充分发育，使用其他测温方法可能更为准确。
4.使用方法：使用耳温计前，首先需要清洁耳朵，以确保测量结果准确。
插入耳温计时要注意保持温度计的光电池部分与耳道对齐，并轻轻按下触发器。
大多数耳温计会发出信号或播放声音，指示测量完成。
5.优势和局限性：相对于传统的口腔或腋下测温方法，耳温计具有更快的测量速度、便携性和卫生性。
然而，耳温计对于一些条件的人群可能不适用，如耳道感染或受伤、耳渗液等。
6.参考范围：正常体温的参考范围因年龄、性别和时间等因素而异。
通常，成年人的正常体温范围为36°C至37.5°C，儿童的正常体温范围稍高一些。
7.额温计：额温计是另一种常见的测量体温的工具，使用红外线技术测量额头上的皮肤温度。
额温计相对于耳温计更为方便，特别适用于有特殊需求的人群，如新生儿或睡着的儿童。
8.维护和保养：为了确保耳温计的准确性和可靠性，应定期检查和校准耳温计。
同时，应注意定期更换电池并保持设备的干净。
总结而言，耳温计是一种可靠、方便和快速的测量体温的工具。
准确测量体温对于早期发现发热和疾病非常重要，因此正确和合理地使用耳温计能够帮助我们更好地保护自己和家人的健康。
红外线耳式体温计使用说明书
红外线耳式体温计使用说明书
红外线耳式体温计使用说明书
红外线耳式体温计是一种能够快速、准确测量人体体温的仪器，在日常生活中有着广泛的应用。
下面，我们来详细了解一下红外线耳式体温计的使用方法。
1. 准备工作
首先，需要确保红外线耳式体温计已经安装好了电池，然后按下电源键，进入待机状态。
此时，屏幕上会显示当前的环境温度。
2. 测量体温
将温度探头插入耳道中并保持稳定，按下测量键即可开始测量体温。
此时，在屏幕上会显示当前的体温值，并以不同颜色标示出来。
3. 结束测试
测量完成后，将温度探头从耳道中取出即可。
如果未使用完电池，可以将电源键长按3秒以关闭电源。
4. 使用须知
- 当前体温值仅供参考，并不能用于治疗或使用决策。
- 避免在暴露在强烈紫外线下或在磁场干扰情况下使用，以免影响测量精度。
- 在使用时，需在清洁的条件下选用专用袋子储放，避免长时间暴露在阳光下，并定期更换电池。
- 对于婴儿或有贯通鼓膜的人群，需选用专用套口测量，以避免损伤耳道。
总之，使用红外线耳式体温计可以为我们自己及家人提供更加方便快捷、准确可靠的体温测量服务，让我们的生活更加健康、舒适。
红外线体温计(耳温)产品技术要求
医疗器械产品技术要求红外体温计〔耳温〕2021-07-01发布2021-07-01实施东莞市福达康实业.医疗器械产品技术要求医疗器械产品技术要求编号：红外体温计〔耳温〕1.产品型号/规格及其划分说明1.1 产品名称：红外体温计〔耳温〕; 型号：FT-F52。
1.2结构与组成红外体温计由红外传感器、蓝牙模块、电路组件、操作按键、塑胶外壳、探头保护盖〔假设有〕组成。
其结构见以下图。
图1 红外体温计〔耳温〕结构图1.3 型号与标记方法1.3.1标记方法设计序号〔以英文子母和数字表示〕产品代号2.性能要求2.1 正常工作条件a〕环境温度：16℃—40℃〔60.8℉～104℉〕；b〕相对湿度：≤85%；c〕大气压力：700hPa-1060hPa；d〕内部直流电源d.c.3v 具有+5％、-10％的相对误差。
2.2 外观与结构2.2.1 体温计产品外形应端正，外表应光亮整洁，不得有锋棱、毛刺、破损和变形。
2.2.2 体温计的控制面板上文字和标志应准确、清晰、牢固。
2.2.3 显示屏上的显示字迹应无乱码、错码和缺笔画现象。
2.2.4 体温计探测器的顶端应平滑、边缘无毛刺。
2.2.5体温计控制机构应灵活可靠，紧固件无松动。
2.3 温度测试范围2.3.1 红外体温计耳温模式温度显示范围为32.0℃-42.9℃(89.6℉～109.2℉)。
.2.4 红外体温计耳温模式的最大允许误差2.4.1 在35.0℃-42.0℃〔95℉～107.6℉〕温度范围内，最大允许误差±0.2℃〔0.4℉〕。
2.4.2 在35.0℃-42.0℃〔95℉～107.6℉〕温度范围外，最大允许误差±0.3℃〔0.6℉〕。
2.4.3 在变化环境条件下，红外体温计在温度显示范围内最大允许误差应符合4.4.1的要求。
红外体温计在显示范围外不提供读数，显示“HI〞或“LO〞。
2.4.4 红外体温计临床重复性不应超过±0.3℃〔0.6℉〕。

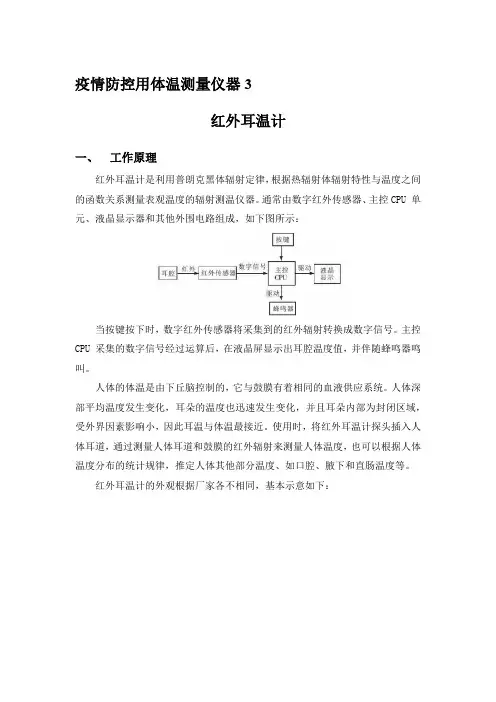

疫情防控用体温测量仪器3红外耳温计
疫情防控用体温测量仪器3红外耳温计一、工作原理红外耳温计是利用普朗克黑体辐射定律，根据热辐射体辐射特性与温度之间的函数关系测量表观温度的辐射测温仪器。
通常由数字红外传感器、主控CPU 单元、液晶显示器和其他外围电路组成，如下图所示：当按键按下时，数字红外传感器将采集到的红外辐射转换成数字信号。
主控CPU 采集的数字信号经过运算后，在液晶屏显示出耳腔温度值，并伴随蜂鸣器鸣叫。
人体的体温是由下丘脑控制的，它与鼓膜有着相同的血液供应系统。
人体深部平均温度发生变化，耳朵的温度也迅速发生变化，并且耳朵内部为封闭区域，受外界因素影响小，因此耳温与体温最接近。
使用时，将红外耳温计探头插入人体耳道，通过测量人体耳道和鼓膜的红外辐射来测量人体温度，也可以根据人体温度分布的统计规律，推定人体其他部分温度、如口腔、腋下和直肠温度等。
红外耳温计的外观根据厂家各不相同，基本示意如下：在一些大规模流行病防治及控制中，体温的快速准确测定尤为重要。
红外耳温计具有测量速度快，测量准确度较高（准确度可达到±0.2℃）、耳温计本身与被测者不直接接触和对环境不产生污染等优点，应用日渐广泛。
自2003年后，在我国红外耳温计已被广泛应用于临床研究、出入境口岸、公共场所体温监测和家庭保健。
二、正确使用红外耳温计红外耳温计测量体温虽然具有测量速度快，避免交叉感染，对环境无污染等优点，但是，由于其属于非接触类体温计，测量时易受外界因素的干扰，如果使用不当，会带来较大的测量误差。
因此，掌握正确的红外耳温计的使用方法非常重要。
在使用红外耳温计中，应注意以下一些事项：1、严格按照耳温计的使用说明书进行操作。
2、当红外耳温计具有多个模式时，测量耳温时应注意使用耳温测量模式。
3、测量前保持耳道清洁，确保耳道里没有阻塞物或耳垢。
4、测量时对准耳道鼓膜中心位置。
5、右耳和左耳测出的温度可能会略有差异，如果长期监测体温，应该总在同一个耳朵取得体温。
6、外部的因素可能会影响耳温，例如：被测人正侧卧在一侧耳朵上、耳朵被遮盖、暴露在炎热或寒冷的环境中、刚刚洗完澡或游完泳，因此在测量时应避免上述情况。
红外耳温计在临床护理中的应用
声 长 的 蜂 鸣 音 后 直 接 从 显 示 器 读 数 ， 较 普 通 组 ， 热 组 耳 温 比 发
和腋 温 之 间的差 异 （ 耳温 计较 体 温 计 高 约０ １ ． ℃左 右 ， 平均 ． ～０ ３ 取 值一０２ ． ℃矫 正 ） 。
１ ４ 统计 学 处理 ．
外线 接 收 传 感 器 ， 鼓 膜 散 发 的热 辐 射 进 行 非 红 外 线接 收 ， 将 耳 并 热幅 射 转 换 成 电讯 号 ， 通 过 集 成 电 路 进 行 放 大 ， 再 中央 处 理 器进
行 计 算 ， 字 化 变换 ， 后 液 晶 显 示 温 度 数 字 。 应 用 中 ， 产 品 数 最 在 该 测 量 结果 显示 反 应 非常 快 ， 只需 ３ ｓ 即从 耳膜 测 得 准确 温 度 ， ～７ ， 并 且 红 外 耳 温 计 均 由护 士 操 作 ， 避 免 损 伤 及 破 损 ， 可 其使 用 的 探 头 帽 为 一次 性 工具 ， 传 染 病 患 者 如 甲型 Ｈ１ 流 感 、 典（ Ａ ） 在 Ｎ１ 非 Ｓ ＲＳ 、
的研 究 重 点 。 院 使 用红 外 耳 温 计 已 经一 年 余 ， 实 际 应 用过 程 我 在
中取 得 了较 好 的效 果 ， 绍 如 下 。 介
１ 对 象 与方 法 １ １ 研 究对 象 ． 随机 抽 取收 集２ ０年 １ １ ０９ 月 日至６ ０ 月３ 日我 院住 院 病 人 ５０ ， ０例 其
于３ ． ℃）９ 例 ， 于每 日下 午 １ 时进 行 体 温 测试 ， ７ ３ ２０ 均 ４ 每个 病 人 用 玻
璃 体 温计 测 量 １ 腋 下温 度 ， 间 为 ５ ｎ 同时 用 美 国伟 伦 红 外耳 次 时 ｍｉ。 温计（ 型号 ：Ｒ Ｏ Ｏ ￣ 量鼓 膜温 度 ， 探头 正 确放 置于 耳 道 中 ， Ｐ Ｏ ４ Ｏ ）１ ］ 将
红外耳温计使用流程
3、对使用滴耳剂或放入药物的病人，使用未接受治疗的耳朵测量
4、下述情况应等待20分钟：①侧卧时压住一侧耳朵②耳朵被覆盖③暴露在过冷或过热的温度下④游泳或洗浴之后⑤对戴耳塞或助听器的要摘掉后等待20分钟
5、不要用酒精之外的化学试剂清洁探头窗口。要清洁窗口，用柔软的棉签用酒精轻微沾湿后轻轻擦拭表面，然后立即用干棉签擦拭，清洁后至少干燥5分钟，再进行测量。
↓
自动进入待机状态或更换新的干净探头帽进入下一次测量
一、为什么监测耳温？
研究表明耳内测量的温度反映人体内部的温度，因此耳内是非常适宜测量温度的。
正常体温是一个范围，即使是同时测量，不同部位的读数也无法直接比较。正常范围因人而异，并受许多因素影响，如：测量时间、活动级别、用药和性别
二、不同部位的正常范围不同年龄红外耳温
6、红外耳温计的探头只能一次使用！破损的或污染的探头帽会导致测量不准确，另外探头窗口受损，污染或有耳垢都会影响测量准确性。
四、如何改变温标
1.确认红外耳温仪关机
2.按住《I/0》键大约3秒钟，显示屏上会依次显示：《。F》《SET》《。c》《SET》….
3.当显示《。C》时松开《I/0》按键
4.会有一声短促的蜂鸣音确认新的设置
5.之后红外耳温仪会自动关机
6.再次开机后，温度会摄氏显示，直至重复上述过程
故障分析
错误信息故障原因解决方法
-未使用探头帽使用新的，清洁的探头帽
红外探测器检测不到温度平衡按一次开始键清除显示确认探头位置
，无法测量正确并保持稳定
室温在不允许的操作范围内或将耳温计放置在范围内的室内30分
改变太快钟
测量温度不在正常体温范围确认探头尖部和镜片清洁并使用清洁
红外线体温计(耳温)产品技术要求
医疗器械产品技术要求红外体温计（耳温）2015-07-01发布2015-07-01实施东莞市福达康实业有限公司.医疗器械产品技术要求医疗器械产品技术要求编号：红外体温计（耳温）1.产品型号/规格及其划分说明1.1 产品名称：红外体温计（耳温）; 型号：FT-F52。
1.2结构与组成红外体温计由红外传感器、蓝牙模块、电路组件、操作按键、塑胶外壳、探头保护盖（若有）组成。
其结构见下图。
图1 红外体温计（耳温）结构图1.3 型号与标记方法1.3.1标记方法设计序号（以英文子母和数字表示）产品代号2.性能要求2.1 正常工作条件a）环境温度：16℃—40℃（60.8℉～104℉）；b）相对湿度：≤85%；c）大气压力：700hPa-1060hPa；d）内部直流电源d.c.3v 具有+5％、-10％的相对误差。
2.2 外观与结构2.2.1 体温计产品外形应端正，表面应光亮整洁，不得有锋棱、毛刺、破损和变形。
2.2.2 体温计的控制面板上文字和标志应准确、清晰、牢固。
2.2.3 显示屏上的显示字迹应无乱码、错码和缺笔画现象。
2.2.4 体温计探测器的顶端应平滑、边缘无毛刺。
2.2.5体温计控制机构应灵活可靠，紧固件无松动。
2.3 温度测试范围2.3.1 红外体温计耳温模式温度显示范围为32.0℃-42.9℃(89.6℉～109.2℉)。
.2.4 红外体温计耳温模式的最大允许误差2.4.1 在35.0℃-42.0℃（95℉～107.6℉）温度范围内，最大允许误差±0.2℃（0.4℉）。
2.4.2 在35.0℃-42.0℃（95℉～107.6℉）温度范围外，最大允许误差±0.3℃（0.6℉）。
2.4.3 在变化环境条件下，红外体温计在温度显示范围内最大允许误差应符合4.4.1的要求。
红外体温计在显示范围外不提供读数，显示“HI”或“LO”。
2.4.4 红外体温计临床重复性不应超过±0.3℃（0.6℉）。
红外体温计方案——PCBA芯片方案
红外体温计方案——PCBA芯片方案红外体温计采用了热电堆式,利用塞贝克效应,将收集到的红外线光信号转化为电信号，再经过放大等处理，按内部的算法校正后再显示屏幕上输出具体温度值，能快速准确地测量人体体温。
红外体温计广泛应用于医疗、卫生、商业和家庭等领域，是疫情防控中不可或缺的重要设备。
一、红外体温计方案功能参数1、测温范围：刖额:32-43℃,表面温度0-6C)C；2、测量距离:1-3CM；3、测量方式：红外探测式；4、功能：发烧报警功能，报警阀值用户可调；5、电池容量：4000mAh；6、显示屏显示：4位LED数字显示屏，实时显示测量温度；7、按键设置功能，方便用户对红外体温计额进行操作设置，有测量模式/校准/关闭电源等；8、报警设定：温度过高报警，当环境温度达到或超过设定温度时，红外体温计显示屏显示红光，并蜂鸣器长鸣；9、电池电量百分比显示当前剩余电量，方便用户查看剩余电量；二、红外体温计结构组成红外体温计采用电池供电，对系统功耗要求苛刻，ZHW3548在低功耗和性能方面表现突出，做为本方案的主控MCU。
控制板电路主要由主控，红外温度传感器，LCD,按键，电池等组成。
1、红外温度传感器：用于采集人体或物体表面的温度，红外体温计一般距离在额头l-3cm处进行测量，采集到的数据经过信号放大电路进行放大后传到处理器进行处理。
2、MCU微处理器：对红外温度传感器传输的数据进行处理，对于模拟式的传感器，需要添加A/D转换电路，将模拟信号转换为数字信号，再给MeU处理；对于数字式的温度传感器，可以直接给MCU进行处理。
3、显示屏：通常由MCU控制，用于显示温度数据。
4、按键模块：用于模式切换，可在测量物体、测量额头、测量颈部等模式下进行切换，按键可以自定义，可以做开机键，系统复位键等。
5、蜂鸣报警器：报警模块，通过设置正常的温度区间，当体温超过上限或者低于下限时，蜂鸣器会发出蜂鸣声报警，提示体温异常。
6、晶振电路：用于MCU微处理的时钟，提供震荡源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CIR-100红外线耳温计
特点：
快速准确测量（1秒采样9次，保留最大值）
轻便小巧，仅53克重
自动关机（20秒无操作自动关机）
记忆功能，可存储10笔数据
华氏/摄氏单位切换
低电指示
主用于人体体温非接触测量
红外线测体温基本有测额温，测耳温两种方法。
测额温或测掌心（其它身体部位也一样）一般会测到34℃左右，有些会测出31℃，32℃左右，这是因被测者体质不同，所处环境温度高低等都会影响测量结果（普遍的是温度偏低），如果使用测耳温的方法，由于耳孔内保温效果非常好，受上述原因的影响非常小，一般都可测到35℃左右，更接近人体的标准体温36.5，所以耳温测量方法更接近于人体体温真实情况，H1N1病毒流行时见到韩国机场旅客检测体温时使用的就是红外线耳温枪。
参数
耳温特别介绍：
最先进的测温法：耳温测量法，这种革命性的测温方式不仅在欧美医学界被广泛采用，更已逐渐深入家庭。
因为它的快速、温和、准确、安全，让宝宝不再抗拒量体温，甚至十分合作，深受小儿科医生、护士的信赖，更是家长为孩子量体温的必备工具。
耳温准确吗？
人体的温度有一个主要控制中心，那是位于下丘脑、中脑、延脑及脊髓中的中枢体温控制中心，而耳朵的鼓膜与下丘脑靠近并由同一血管供应血液，所以耳温能最快反映体温控制中心的温度变化，准确显示身体的核心温度，比腋温、口温或肛温更为准确。
早在四十年代起，西方医学界即开始发表耳温测量法的研究报告。
耳温测量法的优点
准确。
与身体的核心温度十分接近，而且能最快反映体温的变化。
快速。
适用任何年经甚至新生儿，因为它非常安全，没有危险，不会引起痛楚。
操作简单，任何场合都能用，无论站、坐、卧、趴等姿势。
不受耳垢影响。
耳温几度才算正常
（人体正常温度会因年龄不同而有差异，本图表为参考数据）
年龄组别
正常耳温（摄氏度）
0－2岁
36.4－38.0
3－10岁
36.1－37.8
11－65岁
35.9－37.6
65岁以上
35.8－37.5为什么有时候两个耳朵分别测量,体温会相差很多?
两耳的温度,只要在没有严重发炎的情况下应该差不多, O.5°c以内都能接受,如果差异过大可能有几个原因：
1操作方式不正确,使用时要将外耳向后上方拉,让耳道形成一直线。
2耳套破裂或不干净。
3外耳道感染导致鼓膜红肿,温度会偏高。
4一侧耳朵受压。
在家使用体温计量的体温,为什么和医院量的不一样?
人的体温并不是一个固定不变的数值,一天之内的体温可能有数十次的变化.，即使发烧时亦是如此。
在家量和医院量数值的差异,可能是因为测量方法不同，或孩子的体温随时间不同而发生的高低变化造成的。
耳温和其它部位量的体温为何不同?
人体各部位的温度因位置不同,接受体温中枢所传导热度的时间也有差别。
此外,其它因素也会影响测量值。
测量口温时,如果之前食用冷、热食物，或张口呼吸,会影响测量值;而腋温只能测得皮肤表面的温度并无法得知核心温度。
耳温计一秒钟体温计安全吗?
一秒体温计已经通过日本医疗用具严格的检验，并具有医疗用具承认番号，不但安全有保障, 而且不会让宝宝感到抗拒。
操作非常简单方便,只要将测温头伸入耳道内,就能则出准确体温,绝对不会伤及耳朵,也不会感到不舒服,即使睡觉时测温,宝宝也不会有感觉。
其操作原理就如照相机一样,按下测温按钮时,相机快门便会打，并接收耳鼓及其周围组织内发出的红外线热量,再经微电脑晶片计算出体温,显示出来。
发烧是什么?体温几度以上才算发烧?
简单来说,发烧是身体内免疫反应的过程,当身体受到病源感染时,会引发体内的细胞产生抗体予以抵抗,而抗体随着血液循环在体温控制中枢引起体温上升。
换言之,发烧不是病,而是身
体防卫系统开始启动,发出警告,提醒我们身体已经受到感染。
通常体温高于38°c时,我们便认为是发烧。
耳温与口温、腋温、肛温比较：（参考数据）
身体部位
耳温肛温口温腋温
35.8－38 36.6－38 35.5－37.5 34.7－37.3
标准室温23度内测得以上精度。
耳温计只显示鼓膜温（不是耳朵的温度），是人的中枢温度。
