套管的安装和封堵方法
套管的安装和封堵方法
套管的安装和封堵方法我们在检查中发现很多施工单位对套管制作安装和封堵的做法大部分的是错误的，而很多监理对此也不是很了解，特别是封堵做得不好会引起渗漏，造成质量问题。
因此我们做了些总结，以便各单位在结合规范和图集的基础上可以参考，也希望能对你们有所帮助。
一、套管制作安装：1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。
再根据给排水平面图和大样图，并参照标准图集来制作。
3、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。
4、钢套管须与止水翼环周边满焊。
5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。
在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。
焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。
在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。
二、管道的安装：1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。
5 、管道安装应按施工验收规范设置支吊架。
三：套管的填充：工程实际中常常发生预埋套管堵塞的问题。
所以我们必须做到以下几点：1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。
2、为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。
因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装时再开启。
3、管道穿防水外墙，应随结构预埋刚性或柔性防水套管。
4、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。
穿墙套管封堵施工方案
穿墙套管封堵施工方案一、工程概况工程基本情况二、施工要求1、组织专人班组，挑选工作责任心强、技术素质好的抹灰工专门负责螺杆洞的修补工作。
2、外墙面螺杆洞封堵施工时，操作人员必须在脚手架上佩戴安全带和安全帽。
三、穿墙封堵施工方案1、穿墙管节点构造（套管式）（1）套管预埋：墙体预埋止水套管（翼环，厚2㎜，宽100㎜，与管壁满焊）；（2）管道安装（3）管隙堵塞：沥青麻丝堵塞套管理管道之间的缝隙，内外侧以密封胶收口；（4）防水附加层：迎水面沿管道周边250范围内刷聚氨酯防水层2厚，翻上管壁150。
（5）质量控制点1）翼环焊接质量2）防水附加层3）管隙封堵2、一次性穿墙对拉螺杆封堵节点做法：（1）切除：切除多余螺杆（2）抹平：用水泥砂浆压实抹平（3）做法说明：采用一次性穿墙对拉螺杆时，螺杆两端（模板内侧）必须采用锥形塑料垫块。
拆除模板后逐个剔除塑料垫块，然后将螺杆从孔口的最深处割断，再用干硬性水泥砂浆封堵；（4）质量控制点：孔洞堵塞密实；3、混凝土外墙孔洞封堵（1）砼外墙孔洞1）清理：孔洞清理、凿毛（从内墙侧）2）支模：室外平外墙封模，室内支簸箕口3）浇灌：一般情况下，孔洞尺寸小于等于100mm时，可用水泥砂浆（添加防水剂和膨胀剂）分次封堵；当空洞尺寸大于100mm时，可采用细石混凝土封堵4）防水附加：室外洞边宽100范围刷JS防水1.0厚（2）砌体墙孔洞1）清理：孔洞清理2）支模：室外平外墙封模，室内支簸箕口3）浇灌：一般情况下，孔洞尺寸小于等于100mm时，可用水泥砂浆（添加防水剂和膨胀剂）分次封堵；当空洞尺寸大于100mm时，可采用细石混凝土封堵（3）质量控制点1）清理2）浇灌密实度4、穿砼墙管道节点有外保温混凝土墙（1）预埋套管：砼结构墙体内预埋钢套管（2）管道安装（3）间隙堵塞：分两段堵塞，砼墙体内用聚氨酯发泡或沥青麻丝填塞，用密封胶封闭一次，保温层一段打发泡胶，发泡胶应进墙面15mm，发泡胶应应用专用工具压入墙面内，不得切割。

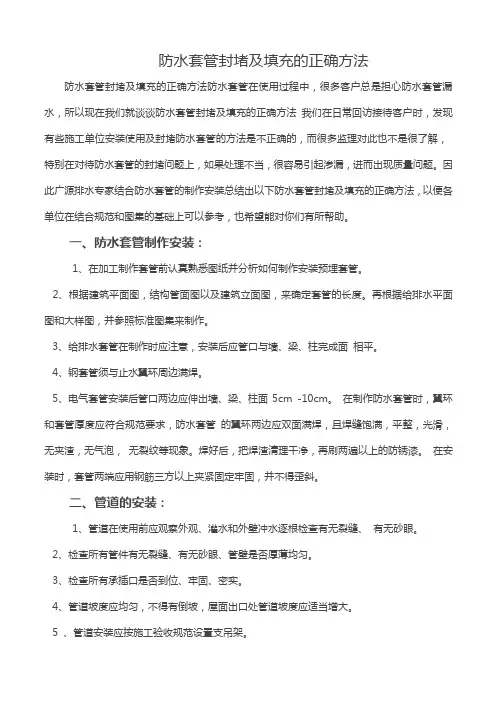

防水套管封堵及填充的正确方法
防水套管封堵及填充的正确方法防水套管封堵及填充的正确方法防水套管在使用过程中，很多客户总是担心防水套管漏水，所以现在我们就谈谈防水套管封堵及填充的正确方法我们在日常回访接待客户时，发现有些施工单位安装使用及封堵防水套管的方法是不正确的，而很多监理对此也不是很了解，特别在对待防水套管的封堵问题上，如果处理不当，很容易引起渗漏，进而出现质量问题。
因此广源排水专家结合防水套管的制作安装总结出以下防水套管封堵及填充的正确方法，以便各单位在结合规范和图集的基础上可以参考，也希望能对你们有所帮助。
一、防水套管制作安装：1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。
再根据给排水平面图和大样图，并参照标准图集来制作。
3、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。
4、钢套管须与止水翼环周边满焊。
5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。
在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。
焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。
在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。
二、管道的安装：1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。
5 、管道安装应按施工验收规范设置支吊架。
三：套管的填充：工程实际中常常发生预埋防水套管堵塞的问题。
所以为了避免此类事件的发生，我们必须做到以下几点：1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。
2、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。
建筑工程防渗套管制作安装和封堵的细部做法
套管制作安装和封堵的细部做法针对近年来建筑安装工程对工程使用功能的质量问题,给人们的生活带来了很多不便,也对我们安装模块造成了很大的负面影响,为了消除建筑水电的渗漏问题,编制以下预防及处理细部做法：一、套管制作安装：1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、根据建筑平面图,结构管面图以及建筑立面图,来确定套管的长度再根据给排水平面图和大样图,并参照标准图集来制作。
3、给排水套管在制作时应注意,安装后应管口与墙、梁、柱完成面相平；如下图：4、钢套管须与止水翼环周边满焊。
4、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm,如下图：在制作防水套管时,翼环和套管厚度应符合规范要求,防水套管的翼环两边应双面满焊,且焊缝饱满,平整,光滑,无夹渣,无气泡,无裂纹等现象。
焊好后,把焊渣清理干净,再刷两遍以上的防锈漆。
在安装时,套管两端应用钢筋三方以上夹紧固定牢固,并不得歪斜。
二、管道的安装：1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀,不得有倒坡,屋面出口处管道坡度应适当增大。
5 管道安装应按施工验收规范设置支吊架。
三：套管的填充工程实际中常常发生预埋套管堵塞的问题。
所以我们必须做到以下几点：1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后,浇捣混凝土之前应采用报纸、草包等软性物填充严密,防止沙浆进入套管和接线盒引起堵塞。
2、为防止室外地下水或雨水通过防水套管进入地下室,可以确保后续设备安装有良好的施工环境。
因此,地下室出外墙处防水套管除采用软性物封堵外,在防水套管预制加工时,应在套管一端端口采用钢板焊接封堵,待防水套管管道安装时再开启。
3、管道穿防水外墙,应随结构预埋刚性或柔性防水套管。
4、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞,待结构施工完毕后再进行套管埋设,穿墙预留套管时两端一定要用胶布等密封好。
套管的安装和封堵方法
套管的安装和封堵方法我们在检查中发现很多施工单位对套管制作安装和封堵的做法大部分的是错误的，而很多监理对此也不是很了解，特别是封堵做得不好会引起渗漏，造成质量问题。
因此我们做了些总结，以便各单位在结合规范和图集的基础上可以参考，也希望能对你们有所帮助。
一、套管制作安装：1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。
再根据给排水平面图和大样图，并参照标准图集来制作。
3、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。
4、钢套管须与止水翼环周边满焊。
5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。
在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。
焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。
在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。
二、管道的安装：1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。
5 、管道安装应按施工验收规范设置支吊架。
三：套管的填充：工程实际中常常发生预埋套管堵塞的问题。
所以我们必须做到以下几点：1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。
2、为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。
因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装时再开启。
3、管道穿防水外墙，应随结构预埋刚性或柔性防水套管。
4、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。

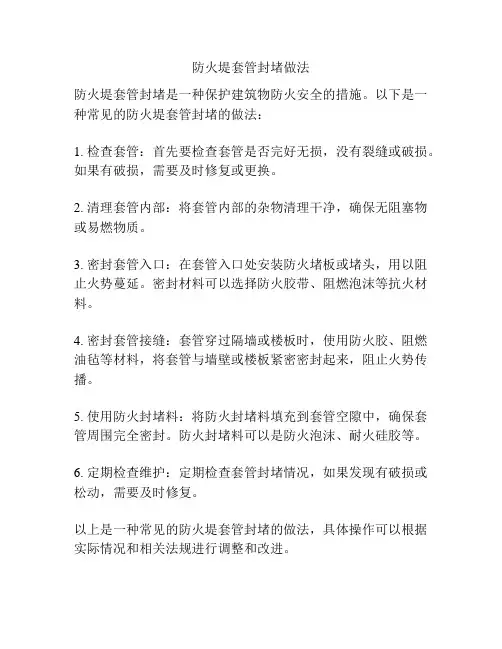

防火堤套管封堵做法
防火堤套管封堵做法
防火堤套管封堵是一种保护建筑物防火安全的措施。
以下是一种常见的防火堤套管封堵的做法：
1. 检查套管：首先要检查套管是否完好无损，没有裂缝或破损。
如果有破损，需要及时修复或更换。
2. 清理套管内部：将套管内部的杂物清理干净，确保无阻塞物或易燃物质。
3. 密封套管入口：在套管入口处安装防火堵板或堵头，用以阻止火势蔓延。
密封材料可以选择防火胶带、阻燃泡沫等抗火材料。
4. 密封套管接缝：套管穿过隔墙或楼板时，使用防火胶、阻燃油毡等材料，将套管与墙壁或楼板紧密密封起来，阻止火势传播。
5. 使用防火封堵料：将防火封堵料填充到套管空隙中，确保套管周围完全密封。
防火封堵料可以是防火泡沫、耐火硅胶等。
6. 定期检查维护：定期检查套管封堵情况，如果发现有破损或松动，需要及时修复。
以上是一种常见的防火堤套管封堵的做法，具体操作可以根据实际情况和相关法规进行调整和改进。
套管内防水封堵做法
套管内防水封堵做法
套管内防水封堵有以下几种做法：
1. 注浆封堵法：首先用注浆泵将环氧树脂注入套管内，充分浸透填充，并封堵套管内的裂缝和缝隙，形成防水屏障。
2. 膨胀胶管封堵法：使用特制的膨胀胶管将填充材料注入套管内，然后让胶管膨胀填充套管内的全部空间，达到封堵的目的。
这种方法适用于对胶管管壁材料有要求的情况。
3. 基础注浆法：将注浆泵直接沿着套管外注入水泥浆或环氧浆，直至充分填满筒体内部，并且封堵了管道的所有裂缝和缝隙。
这种方法适用于直径较大、长度较短的套管。
4. 封堵密封胶带法：在套管内部缠绕一圈特制的密封胶带，然后将套管反复捆绑，使其形成完全封堵。
这种方法速度较快，但对材料有一定要求。
以上是套管内防水封堵的几种常用做法，具体要根据现场实际情况选择合适的方法进行。
(全)套管封堵施工方法
套管封堵施工方法一、管道穿外墙封堵施工工艺标准1.工艺流程套管预埋——定位及固定——套管清理——管道安装——套管封堵——端面修复2、工艺做法①套管安装：按图纸要求预埋刚性防水套管，套管两侧与墙面平齐。
②套管清理：去除套管内杂物、铁锈等并刷两遍防锈漆。
③管道安装：管道的接口不得设在套管内。
④套管封堵：套管与管道之间的间隙分三次封堵。
第一次用油麻填实中间L/3处第二次用石棉水泥填实迎水面L/3处,第三次用石棉水泥填实内侧L/3处。
石棉水泥：重量配合比应为石棉30%,水泥70%,水灰比宜小于或等于0.20;拌好的石棉水泥应在初凝前用完；填打后的接口应及时潮湿养护。
⑤端面修复：墙体两端套管口各留20mm深凹槽，内部用防水油膏填实，端面光滑。
3、质量标准①套管标高、位置、型号准确，套管中心与管道中心同心。
②套管与管道间隙填充密实，封堵材料使用正确。
二、管道穿屋面封堵施工工艺标准1、工艺流程套管预埋——定位及固定——套管清理——管道安装——套管封堵——端面修复——防水卷材上翻——套管保护层2、工艺做法①套管安装：按图纸要求预埋刚性防水套管，套管底部与板底平齐，顶部高出屋面面层500mm以上。
②套管清理：去除套管内杂物、铁锈等并刷两遍防锈漆。
③套管封堵：套管与管道之间的间隙分三次封堵。
第一次用油麻填实中间L/3处，第二次用石棉水泥填实顶部L/3处,第三次用石棉水泥填实底部L/3处。
石棉水泥的重量配合比应为石棉30%,水泥70%,水灰比宜小于或等于0.20;拌好的石棉水泥应在初凝前用完；填打后的接口应及时养护。
④端面修复：上下口各留20mm深凹槽，内部用防水油膏填实，端面光滑。
⑤防水卷材上翻：防水卷材必须上翻到套管上部收口处。
⑥套管保护层：套管周边用20mm厚1:2水泥砂浆抹灰收口，表面收光；或者在管周浇筑混凝土墩，高度与套管平齐。
3、质量标准①套管标高、位置、型号准确，管道安装与套管平行，管道与套管间的间隙大小应一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
套管的安装和封堵方法
我们在检查中发现很多施工单位对套管制作安装和封堵的做法大部分的是错误的，而很多监理对此也不是很了解，特别是封堵做得不好会引起渗漏，造成质量问题。
因此我们做了些总结，以便各单位在结合规范和图集的基础上可以参考，也希望能对你们有所帮助。
一、套管制作安装：
1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。
再根据给排水平面图和大样图，并参照标准图集来制作。
3、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。
4、钢套管须与止水翼环周边满焊。
5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。
在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。
焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。
在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。
二、管道的安装：
1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。
5 、管道安装应按施工验收规范设置支吊架。
三：套管的填充：
工程实际中常常发生预埋套管堵塞的问题。
所以我们必须做到以下几点：
1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。
2、为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。
因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装
时再开启。
3、管道穿防水外墙，应随结构预埋刚性或柔性防水套管。
4、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。
5、穿越人防楼板、人防墙体及人防扩散室处的管道及测压管应随结构预埋密闭套管。
四、楼板套管的封堵：
1、管道安装完毕并经通球，通水试验后，方可经行封堵。
（楼板管道安装应安装钢套管，钢套管安装好后应高出完成面20mm，封堵方法基本和下面无套管的封堵方法一样，只是最后要封堵至管口平，并做止水圈环）
2、无钢套管封堵方法：在原预留洞边及洞壁凿毛，并把垃圾，灰尘清理干净再用清水冲洗干净，润湿24小时以上，然后支顶模或吊模，支好模后再用清水冲洗一遍，然后浇筑比楼板混凝土标号高一级的细石混凝土(掺12%USA膨胀剂)，浇筑高度为楼板厚的1/3至1/2，捣实抹平（不能压光）后注意定期浇水养护。
3、一次封堵48小时后拆除模板并在形成的坑上注满水试验，24小时后如果不漏水或渗水量微小，即可进行第二次封堵。
4、二次封堵浇筑前先在坑底及四周刷一层掺防水胶的素水泥浆，然后浇筑比楼板混凝土标号高一级的细石混凝土(掺12%USA膨胀剂)，浇筑完后比楼板低一厘米。
5、第二次堵洞完成后一天即可注水试验，两天后如果不渗漏，堵洞工作结束，可交专业瓦工洞口上下表面抹平、压光，再由下一道工序进行施工。
如果第一次堵洞后试水渗漏量较大，或第二次堵洞后渗漏，则须凿开所有堵洞混凝土，重新支模堵洞，堵洞方法与上述方法一样，直到不渗漏为止。
凡未经试水合格的洞口不得进行下一道工序。
五、穿墙水套管的封堵：
1、在安装管道进入套管之前，应先清除套管内的杂物，和铁锈，并在管壁刷防锈漆，等防锈漆干透之后才将管道穿过套管，管道的坡度及支吊架调整、固定好后方可经行封堵工作。
2、先用清水冲洗管壁，保证管壁湿润，再用细石混凝土(掺12%USA膨胀剂)填
充至套管的中间1/3部位，并在管道的上下左右振捣密实。
3、第二次封堵从墙的外侧进行，方法同第一次封堵方法一样。
4、第三次从墙的内面进行封堵。
六、穿墙电缆管的封堵：
1、穿好电缆的导管穿过套管，则封堵方法和穿墙水套管的封堵相同。
2、电缆直接穿过套管，应应先清除套管内的杂物，和铁锈，并在管壁刷防锈漆，等防锈漆干透之后才将电缆穿过套管，待电缆敷设完毕、固定好后方可经行封堵工作。
3、先用油麻丝或防火棉填充至套管的中间2/3部位，并在管道的上下左右填充密实。
4、在墙的内外侧套管里填充防火胶泥，填充满后，套管外至电缆15cm处，用树脂、防火剂、做成斜坡形状的大小头，做好后再用绝缘油纸、防水胶布把套管、防火胶泥做成大小头、电缆包裹严密，再进行下一道工序。
